韩国黑武士CR-300HD连接卡仕达导航失败了
本人前几天发了关于韩国行车记录仪CR-300HD的预告贴，机器到手后一直各种测试，最重要的是等卡仕达专用的视频连接线到货后连接进行实时查看功能，今天，不，准确的说，昨天早上到货后，下午急忙去装潢店安装，原本以为最多20分钟完事，没想到从下午3点半折腾到6点半以失败告终。。。图片拍了不少，想汇总起来一起跟兄弟汇报的，现在心情黯淡。。。
想到什么地方先大概说下吧，机器小巧，做工精致，中文固件，中文语音，操作灯很炫，装B利器，总之很强大，请自行想象，因为兄弟玩蓝光好几年了，所以画面质量来说，虽然厂家说是1080P，实际录制文件也是按照1080P标准录制，但画面质量只能说一般，但秒杀市面国产货，角度确实看起来很宽广，比起目前的产品来说，应该算是NO.1,夜晚画面。。。只能说惨不忍睹，基本一片模糊，当然，比起几百块的产品还是要好点，可能跟我晚上装了偏光镜有原因，等稍后解决目前问题，再统一上图片，对比视频。
偏题了，主要说说连接卡仕达导航失败问题所在。
前面很多兄弟帮忙，确定了CR-300HD可以连接到卡仕达导航上画面实时播放，于是淘宝购入卡仕达专用视频输入线，CR-300HD随机带一根视频输出线，插上即可，于是走暗线，拆导航，接线，迅速完成，进行测试，点击卡仕达AV，黑屏，晕。。。。随即各种找原因，找来装潢店老板的一块显示屏，接入，画面出现！！！说明CR-300HD视频图像输出没有问题，然后各种设置，各种触摸，各种进入工厂模式，还是黑屏，打电话给卡仕达售后，说了半天没解决，给了个技术人员电话，继续电话咨询，最后技术人员电话说我线没买对，没别的解释，然后遁走了，打电话给淘宝卡仕达接线卖家，老板说他测试过，绝对没有问题，已经安装很多了，第一次出现这个问题，保证线质量没有问题（这点我确实很怀疑，但没有替换产品），前后拆导航2次，面板刮花无数，灰心，放弃，回家。
能够想到的办法全部都想了，卡仕达AV那里一直是黑屏，没有画面，感觉就是视频没有输入，接线绝对正确，因为卡仕达导航后面的接线都是防插错的，想差错也错不了，上下两排口，上面一排口，左右都支持视频输入，后期把视频插线口改掉两个插口都尝试，还是黑屏，无限老大等等兄弟们，还有谁能给个解释？本人车辆2.04驱，卡仕达导航CA108-A,跟无限版主的一样。
凌晨2点56分，兄弟还在研究为什么失败的原因。。。
发现以下材料：
转发复制别人的帖子：

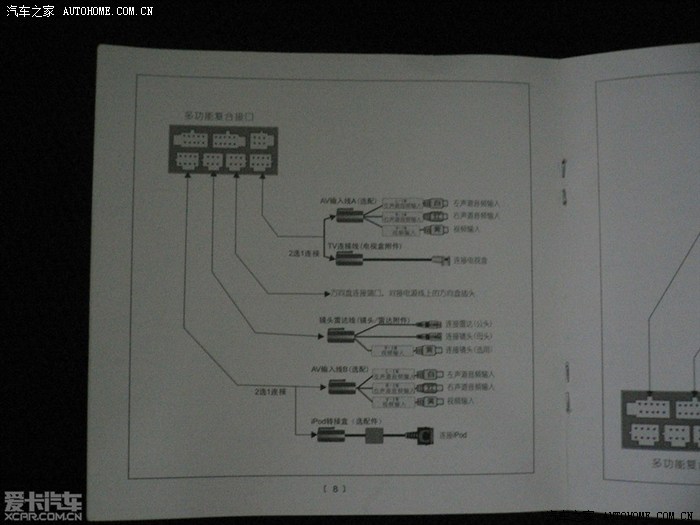

吹完后直奔今天真正的主题：接视频输入。修理人员看到我第一句话：今天又要折腾什么了？看来我的折腾在4s店已经小有名气了。将我的想法跟大家沟通后，虽然卡仕达不是4s店的强项，但也体现出了专业水准。对我提出的两个方案，第一方案：利用机器上的AV按钮，好处显而易见，不需改装，接上就行，问题是大家都不清楚机器是否支持？机器拆出来了，引用说明书的图，初步判断出需要使用的端口为D口，由于是选配线， 4s店与好帮手厂家联系，说明安装意图，厂家答应送线过来，但由于是周日，时间会长点。（赞一个，厂家响应比较快）

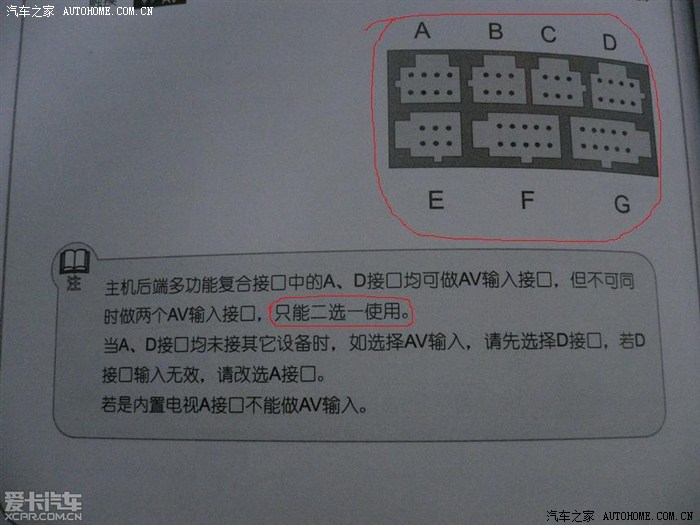

在等线的过程中，大家一直在琢磨说明书上说明，存在着不小的疑惑。(说明书给成功的道路上铺设了不小的障碍)。
等到的线结果是头枕显示屏安装线，不能用，送货的是销售，也搞不清。而且说了一句不能算错的话：一般就安装电视、倒车影像、头枕显示屏，还有什么要安装的？我和修理工都笑了，确实一般的人能装完这些足已，没想到还有一个像我这样的人要装行车记录仪。（我的字典里只有折腾，还有就是榨干卡仕达所有功能！）

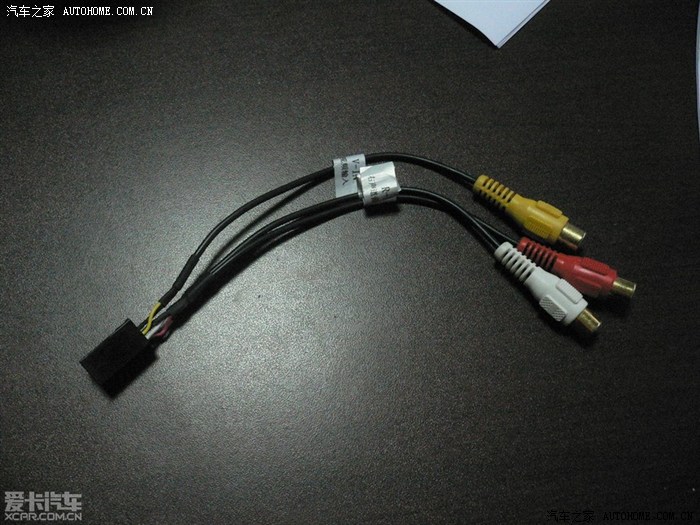

怎么办？继续联系售后，服务还真的不错，答复还有一种线，为了尽早弄好，我们自己驱车前往维修部拿线，拿到线后还问了我们一句，要不要去个工程师？不用！插一下还不简单。立马转身回4s店。（事实证明决定是错误的）上机后还是无法显示。此刻，我又想起说明书上的话，心中充满着失望，这时已经是下午4点了，真的怀疑当初的决定是否是错的？难道卡仕达就没有这功能?
接线图：
在万般无奈的情况下，只得开着拆开的机器，求助于最专业人士－－好帮手客户部，到达后，技术人员上车听了我一番解释和要达到的目的后，说了一句：象这样折腾，我们也搞不清的。此话确实雷倒了我。此刻我已经没有任何信心了，只是为了确定，让客服提供接口图，看看有没有希望。
结果大家都知道了，出具的接口图和说明书完全不一样，照图接线一举成功。

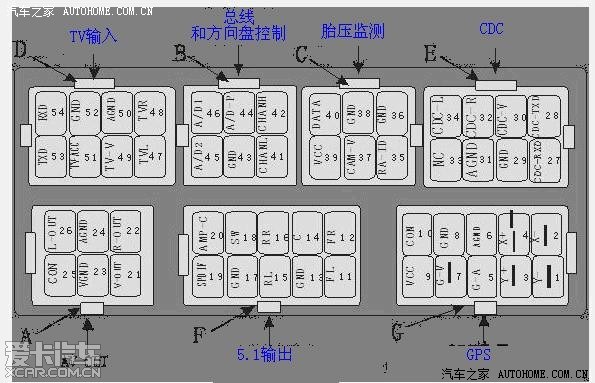

此图为卡仕达106平台接口定义图
我算是吃螃蟹的了，当然是咱们群里接行车记录仪这么难产的螃蟹！
以上是别的论坛兄弟的帖子，车不同用的也是卡仕达的导航，不过导航型号和平台不一致。
这是IX35卡仕达导航原带的说明书图，与上面兄弟的不太一样。
大悲剧，先不说会不会原导航自带说明书接口图跟厂家内部的接口图不一致（出现前面帖子兄弟的问题），反正AV接线是一样的，咱们IX35导航右一接口原厂图写着电源喇叭线和IPOD线，意思只能接左一，说明刚开始接入就是正确，但就是没图像，并且割掉接口卡扣部分，左一和右一接口都插了，黑屏，应该是接口不匹配，只能期待利用修改跳线的办法对接，本人水平有限，无能，期待大神。
