图文说明空调冷凝水出水管位置.铺了地胶的景友请特别关注下

半个月以前发现我的车后排左边地板上有水渍,开始以为是洗车工不小心搞的.后来情况越来越厉害就去4S检查下,去的当天刚刚下雨,4S的师傅以为是车顶部位橡胶条漏水,让我等天晴了再去检查下.回来后想想总不是味道.一个偶然的机会我开着空调在外面抽烟,刚好鞋带送了就蹲下去绑鞋带.不经意间抬头一看..我的车底下居然没有空调冷凝水滴下来.仔细一想会不会是冷凝水排在底盘里面了.利马杀到4S.一查.果然管子掉了.回家后就发了帖子.说了原因.具体请看我的帖子:http://club.autohome.com.cn/bbs/thread-c-474-3385943-1.html..大家在回贴中说最好能有图片说明下冷凝水水管的位置.晚上回来后就在车库里摸黑拍了几张.去4S搞好后师傅告诉我.远景副驾位置常坐高个子或是喜欢睡觉的人就很容易把出水管踢掉.如果景友铺了地胶后那积水现象就看不到了.时间长了发霉,有异味还好.最怕把底盘给腐蚀掉.所以在这里请铺了地胶的景友最好常常检查下出水管的连接情况.很简单的,几分钟搞定.图个安心是不.呵呵!!
下面上图:

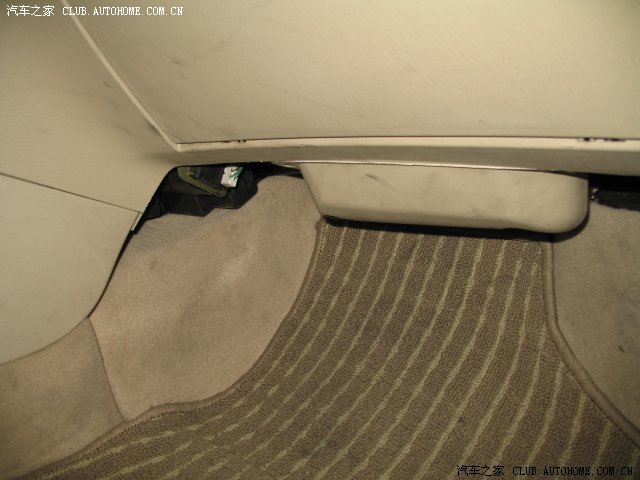

副驾位置地板,未拆前.

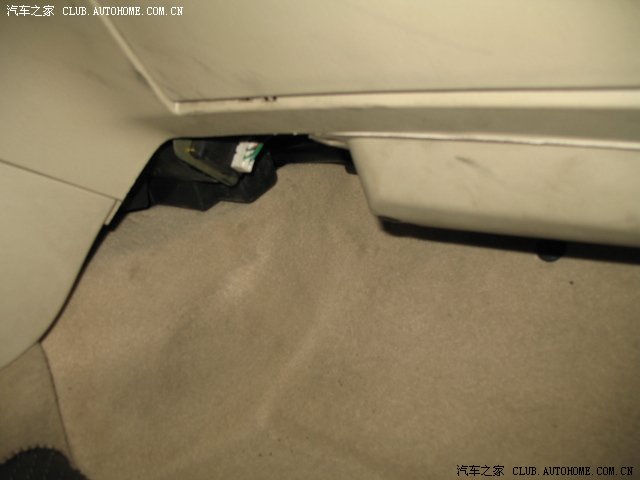

脚垫已经拿掉.

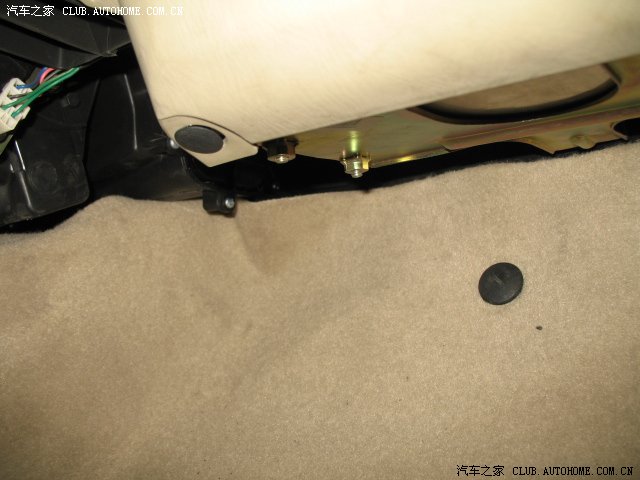

近点看看,图中黑色的是一个卡子.拆地毯要拿掉,

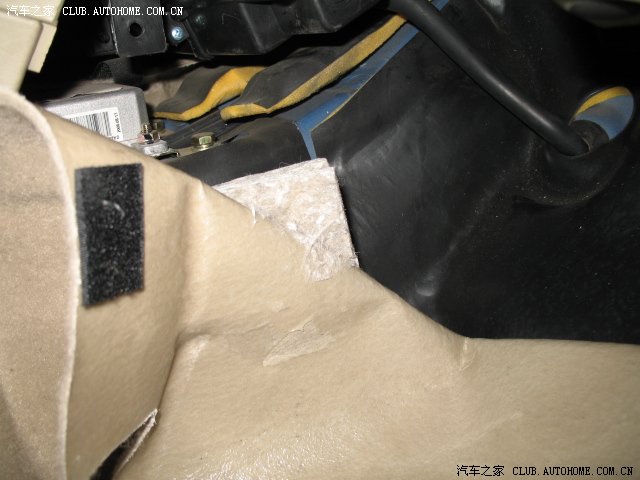

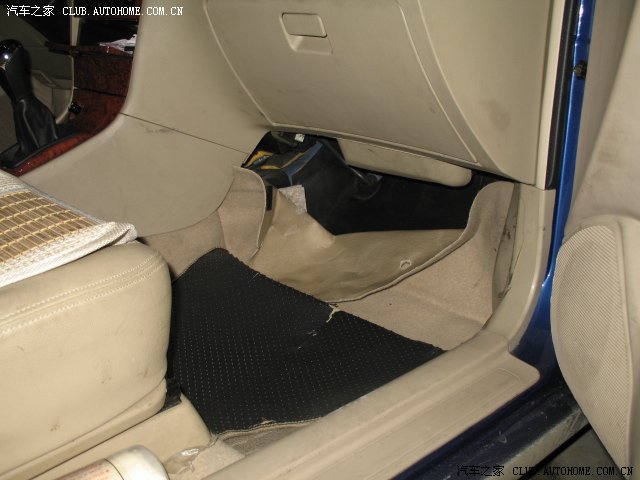

掀起地毯后的样子.

来张远点的.

再来张近的.远景的地毯背面有一层类似于油膜的东西.一顶程度上能防水.

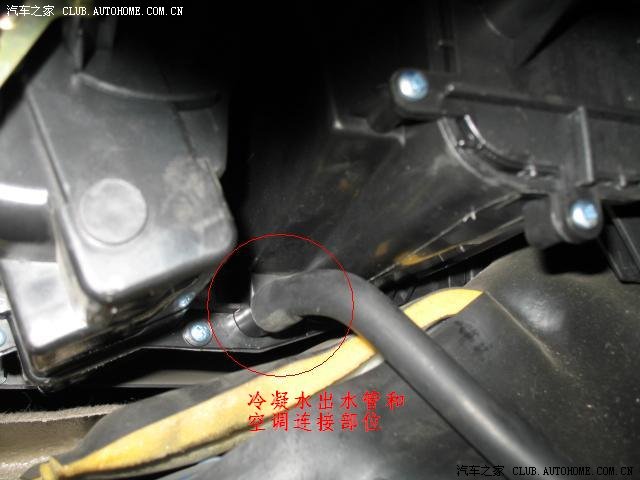

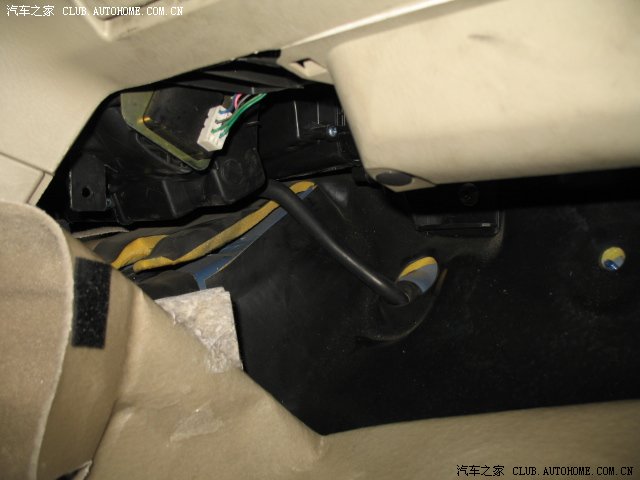

冷凝水出水管和空调连接部位.我自己回家后也用里塞了下.大概就塞进去了1厘米多点.再用力也塞不进去了.原因是水管太短.大家看水管已经绷直了.

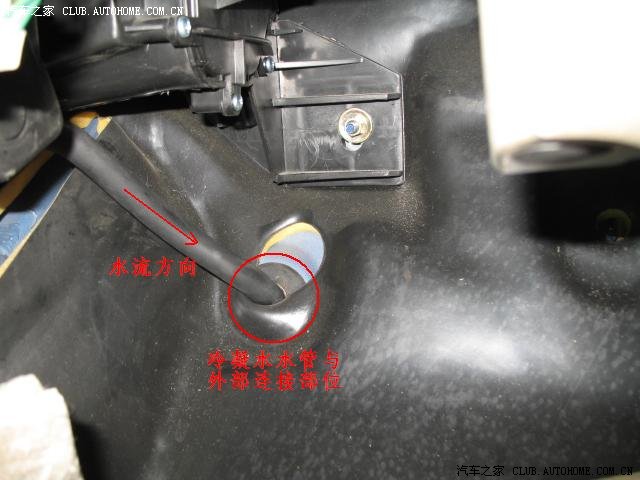

冷凝水出水的方向和水管与车外部连接部位.

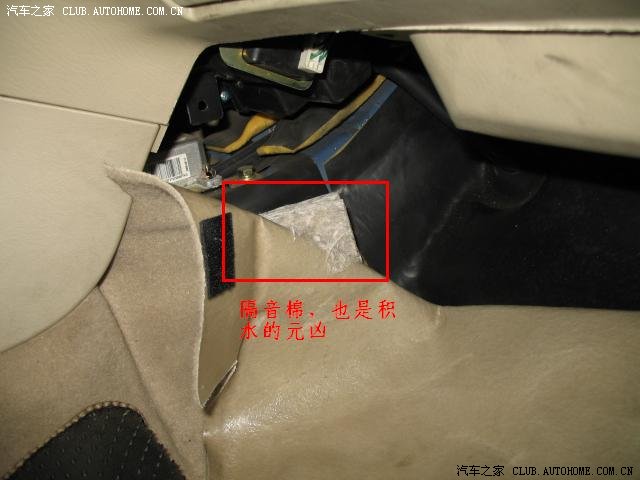

红色方块里面的是隔音棉.我摸了下.东西质量不是很好.

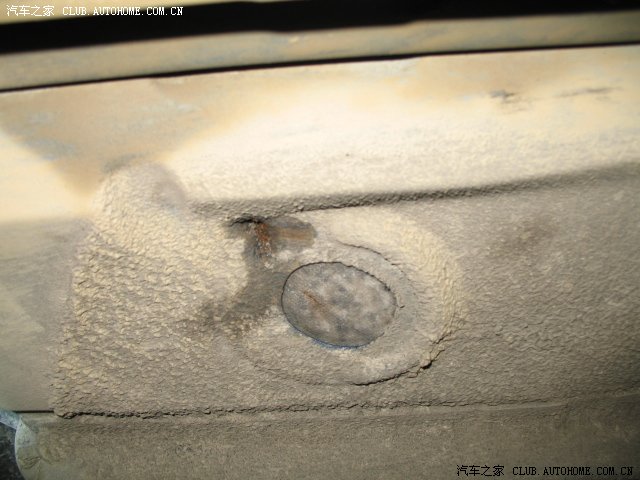

后排座位放脚位置下方的出水空.仔细看能看到水渍以及隔音棉有霉变现象.橡胶塞子已经在4S拿了下来.

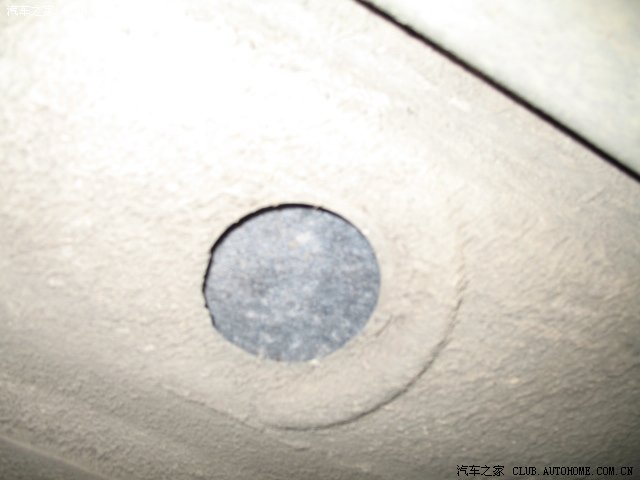

这个是副驾位置下面的出水孔.可以看到积水还好.

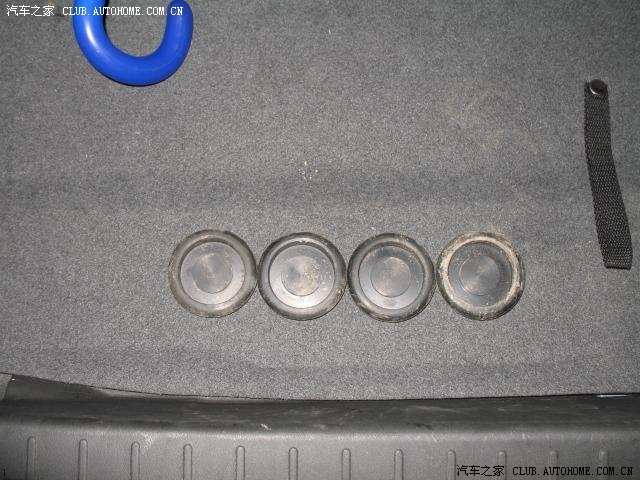

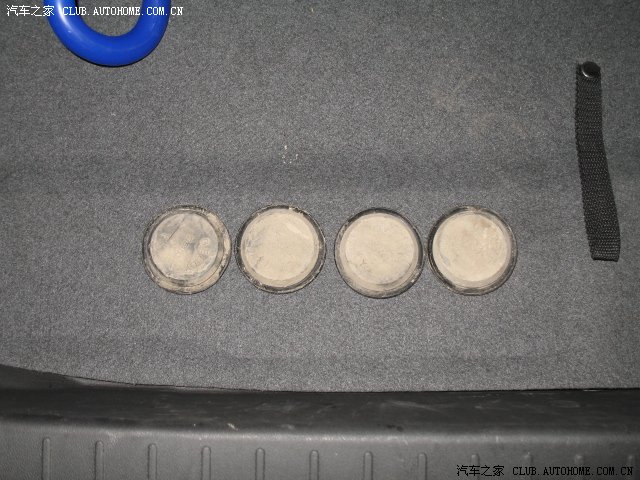

放在后备箱里的4个出水孔橡胶塞子.车下面一共有4个.是对称的.

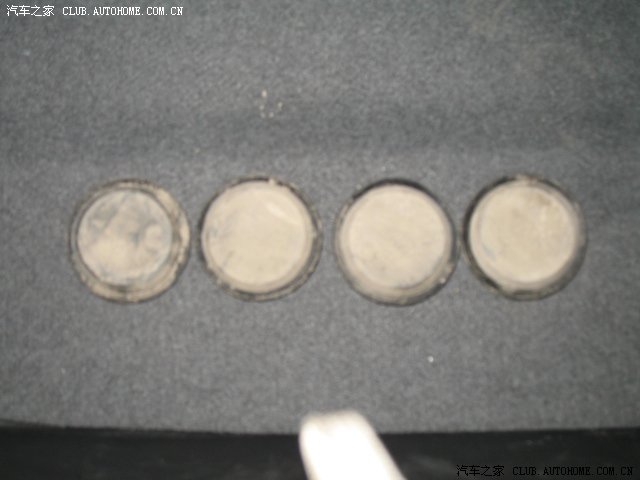

这张清晰点.

背面.

我最早发现积水现象的部位.后排左边地板.可以看到脚垫已经被传染.

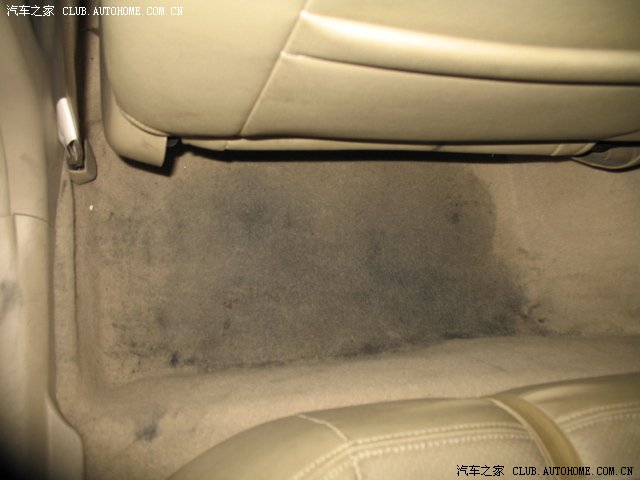

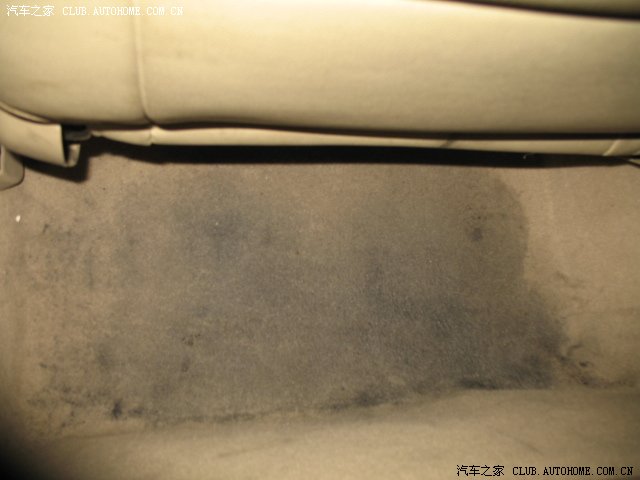

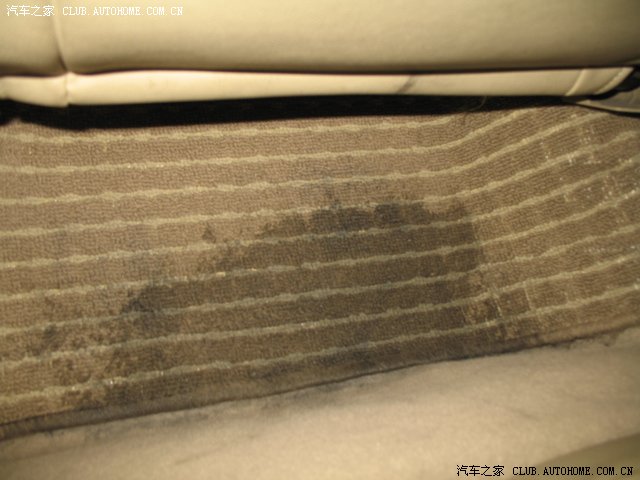

拿掉脚垫后的地毯.已经变黑.我狂郁闷.

再来找远的.
