给力作业：右后视摄像头，朗逸首例？你顶不顶？

高清大图来了：

停车，插入钥匙，拨到1档，显示屏迅速亮起：

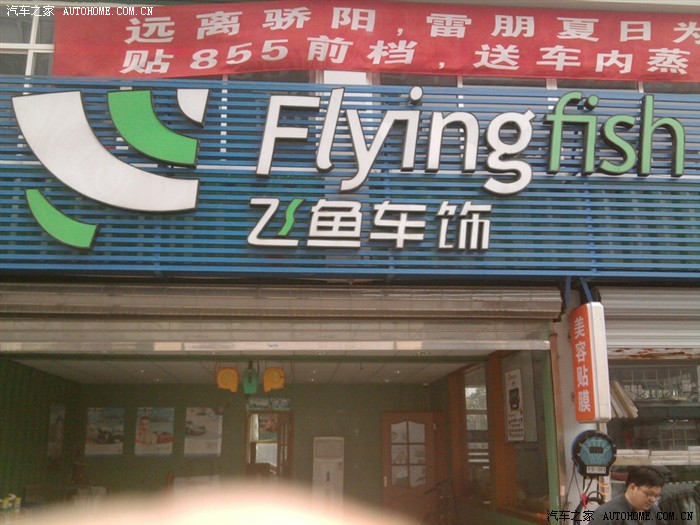

     被分秒大师的右前视毒害已久，近期忍不住把4.3显示屏和后视摄像头都买来了。今天冒着小雨和“严寒”再次请飞鱼车饰的技术总监，帮我实现构想。

     与分秒大师不同的是，我这个是向后看的。哈哈。另外安装过程也有不同。大家可以取长补短。

     今天遗憾的是忘记了带单反，手机拍的安装过程不给力，但希望文字+ 图片可以给大家很好的参考。实际效果等天气好了会不断补上。

白天靠边停车练习（高清照片）：

1。先对齐前车停靠。

2。打足方向开始倒车。

3。入位后回正，离路牙30cm。

4。前后调整一下，离路牙10聪明。

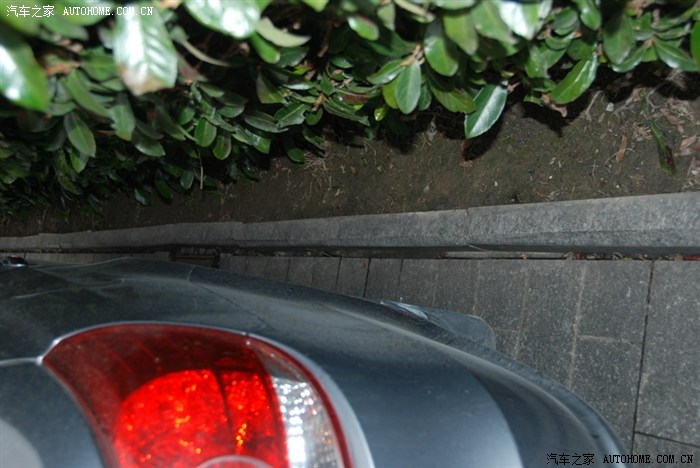

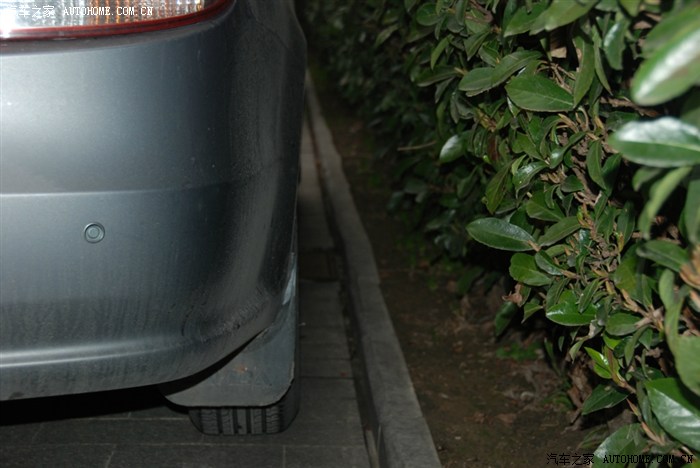

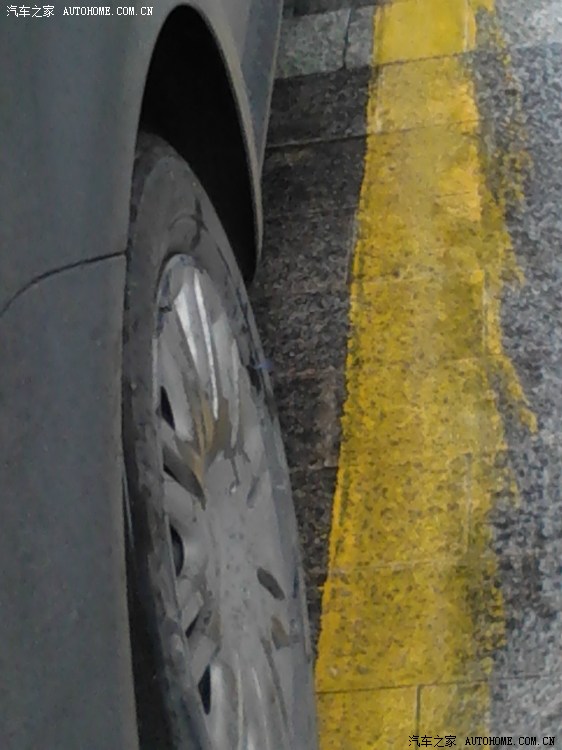

5。下车看看：

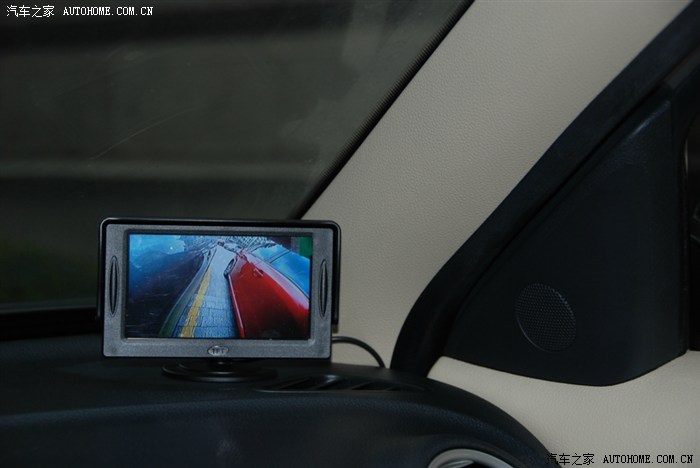

白天路试效果1：

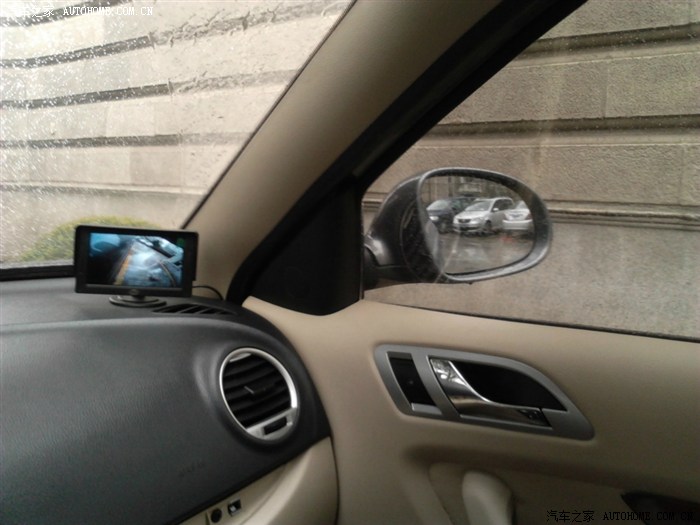

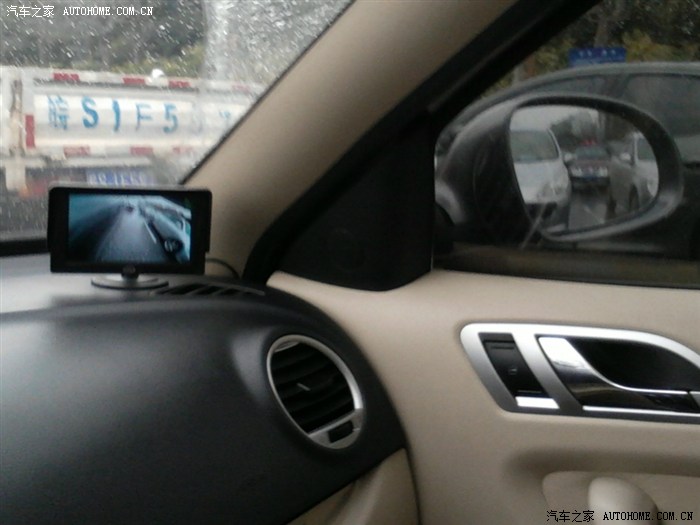

显示器发现白色车辆， 反光镜却没看到。

拉近一些看看，白色车辆在右面，不要变道 ：

转头看看，确实都在眼前了。

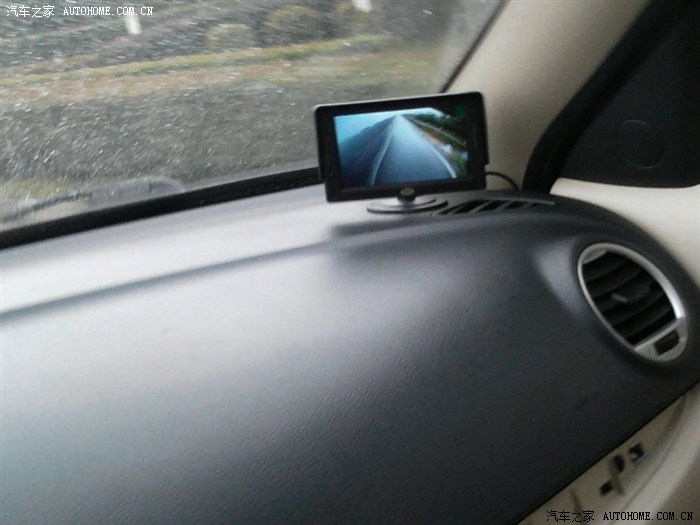

白天路试效果2：

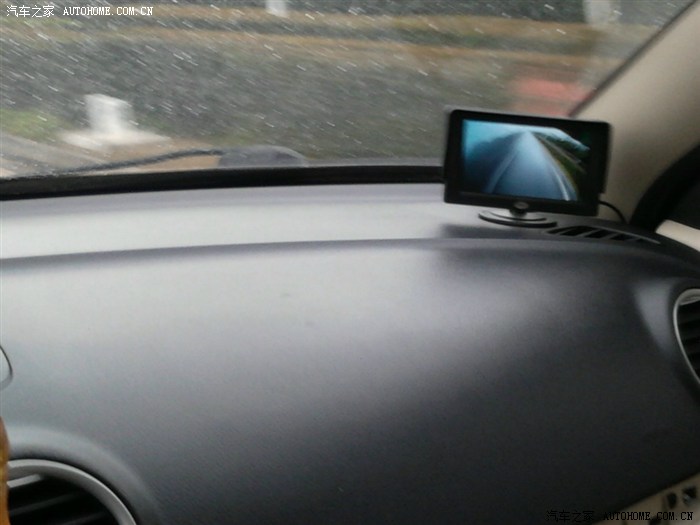

正靠 最右侧道路行驶中，开双跳 ：

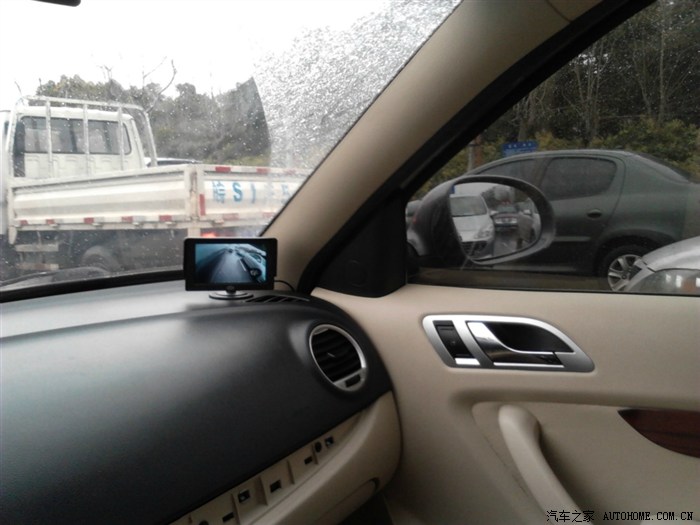

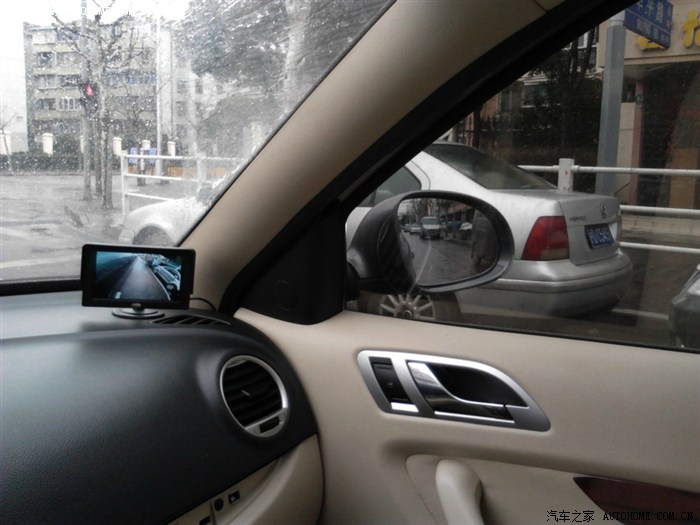

等红灯时，显示器看到边上的白色车，反光镜中没有它 ：

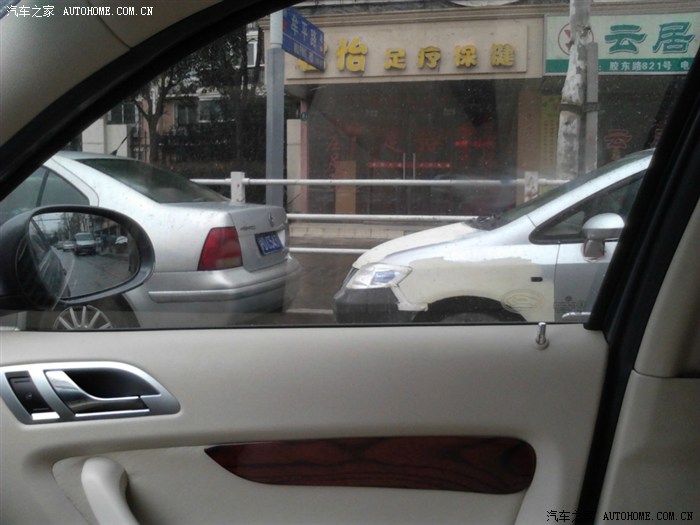

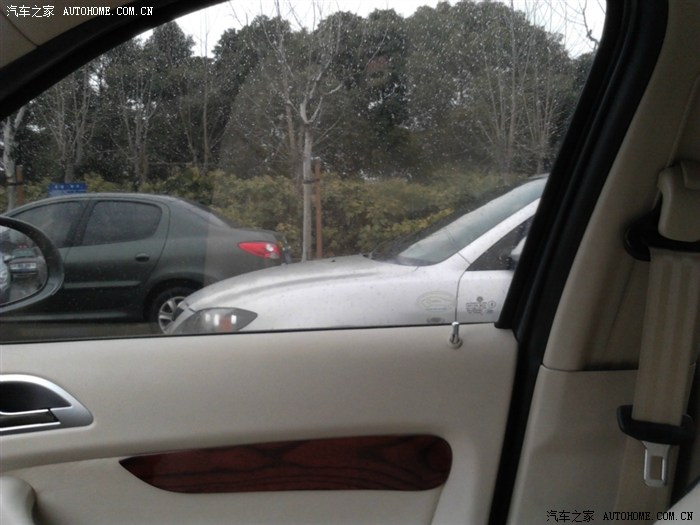

侧窗拍一张，就在旁边：

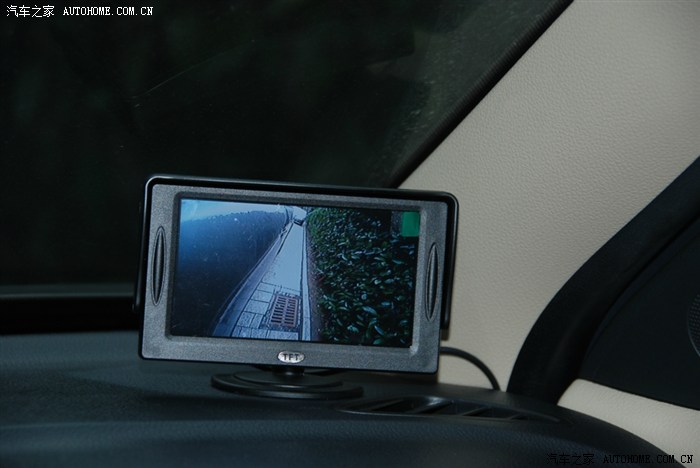

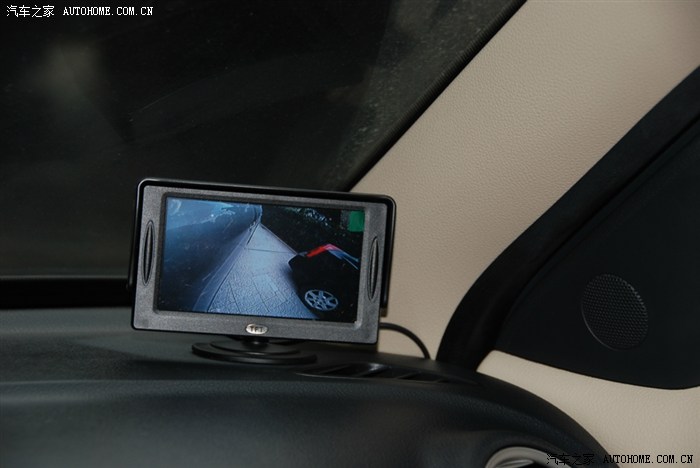

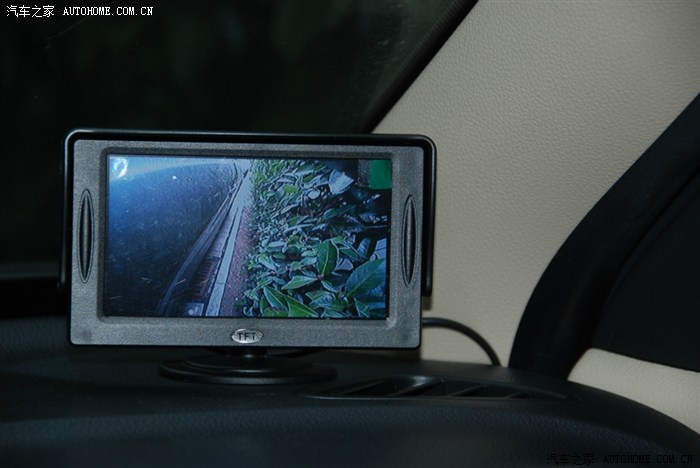

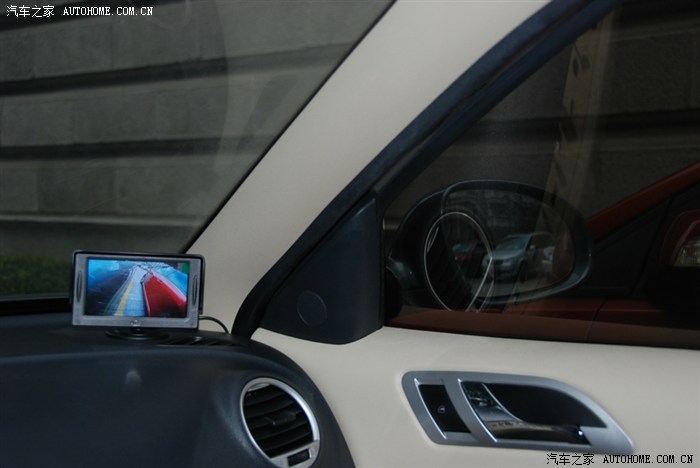

白天静态效果：

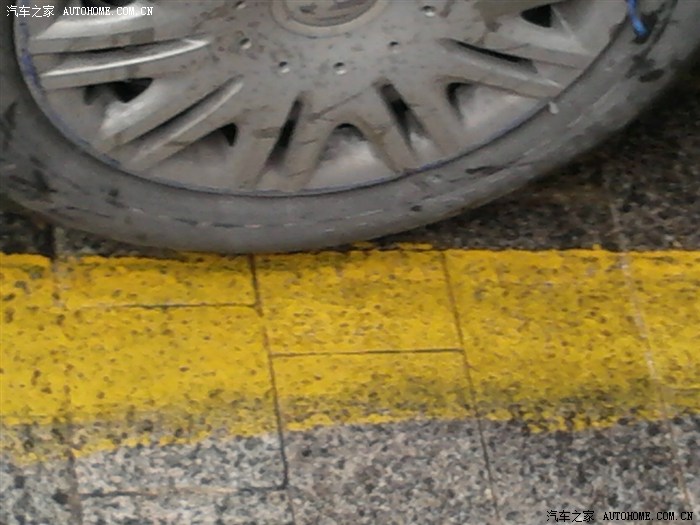

虽然看不到轮胎，不过整个车身最外侧和地面的关系一目了然。

拉近看看：

车外情况：

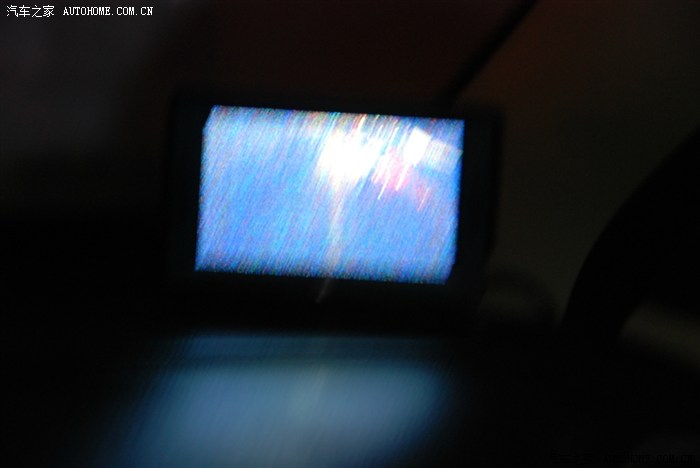

夜晚静态效果：

目前看CCD的摄像头晚上也不灵啊，全是雪花，基本看不到地面。正在咨询店家怎么回事？（照片拍的不好）

安装过程如下：

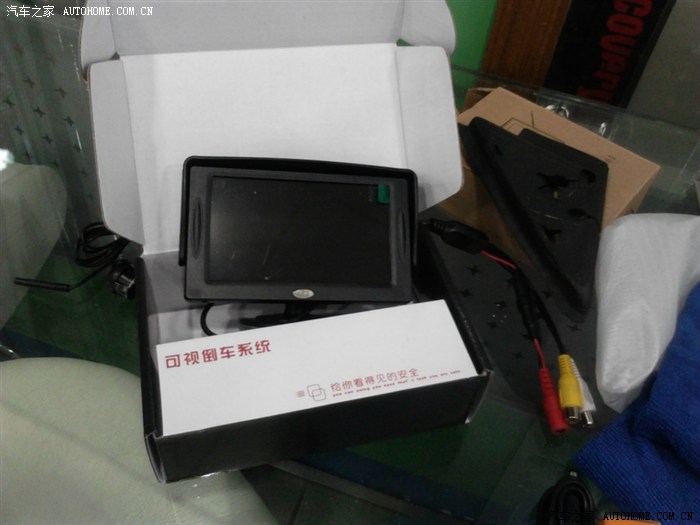

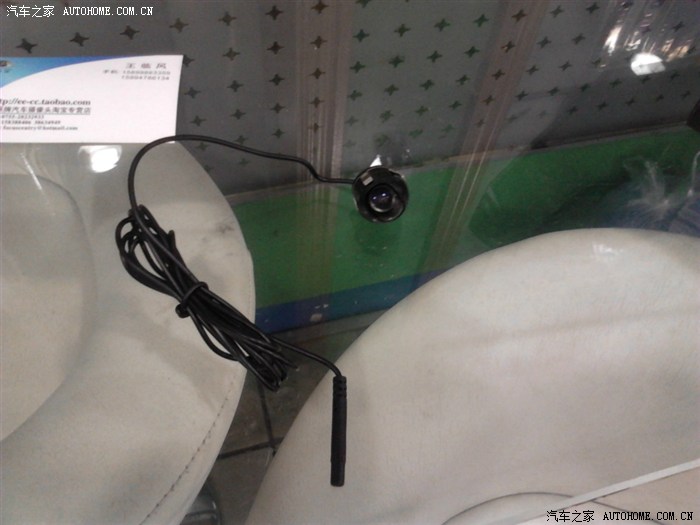

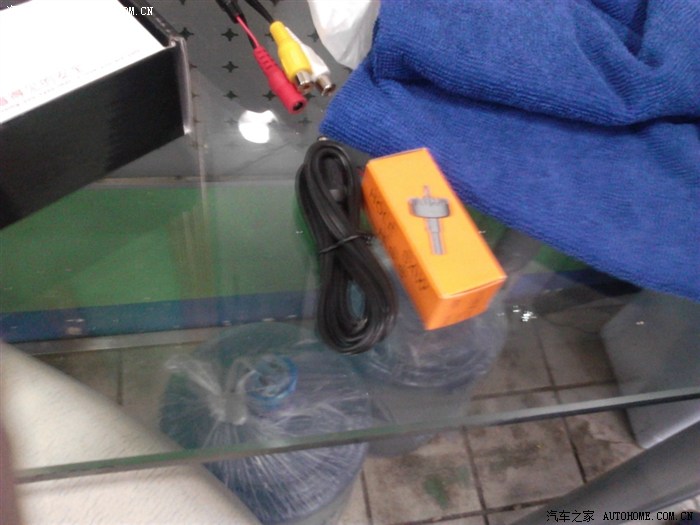

首先展示下买到的主角：

注：摄像头是最新的360度可调的CCD摄像头，使用下来感觉实用性不强，而且视角偏下，不是很理想。建议要买的同学考虑老款。

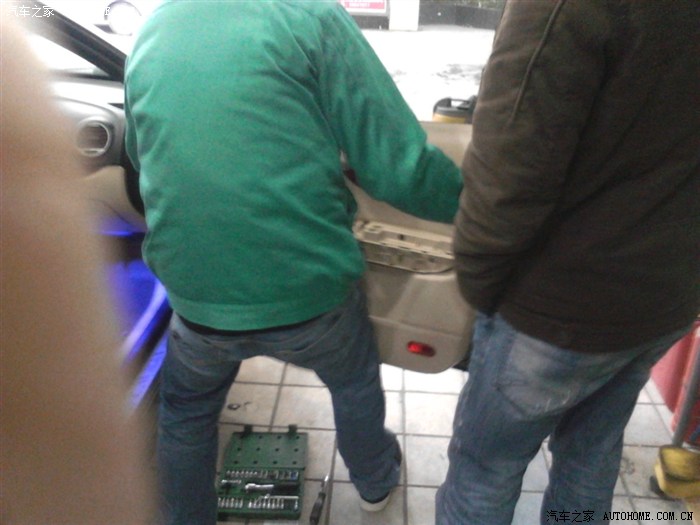

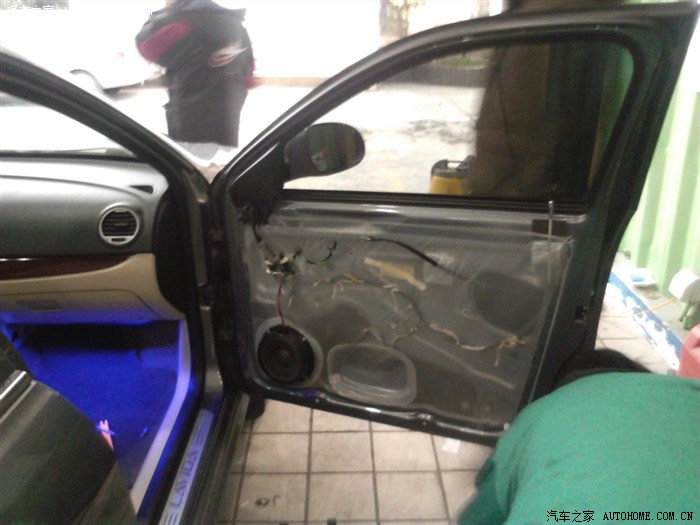

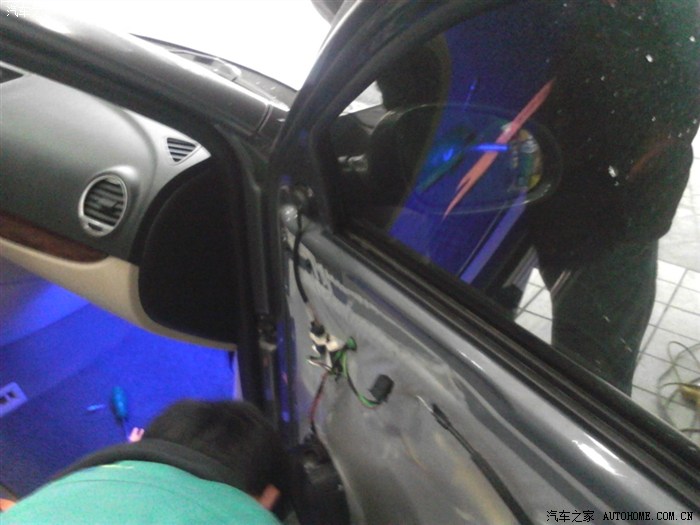

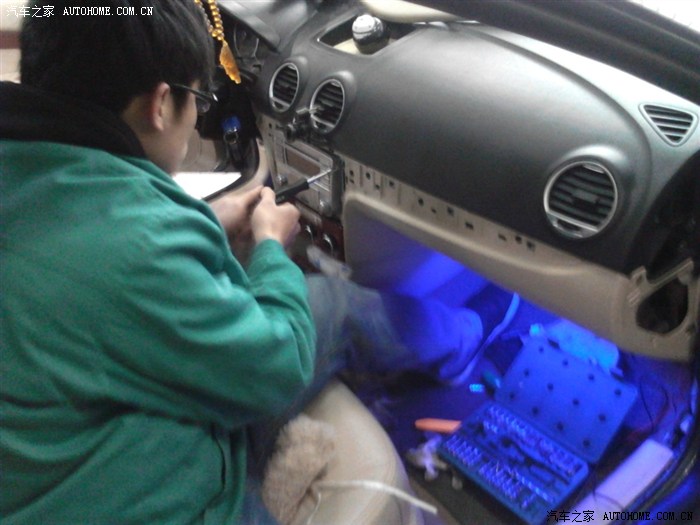

第一步：开拆，需要拆门版、高音音箱、反光镜、防水膜、CD机及面板。具体不表，看几张图：

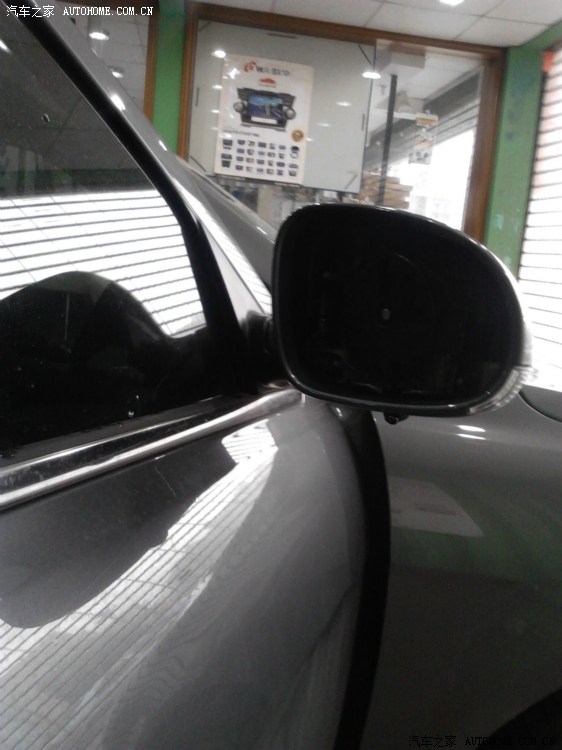

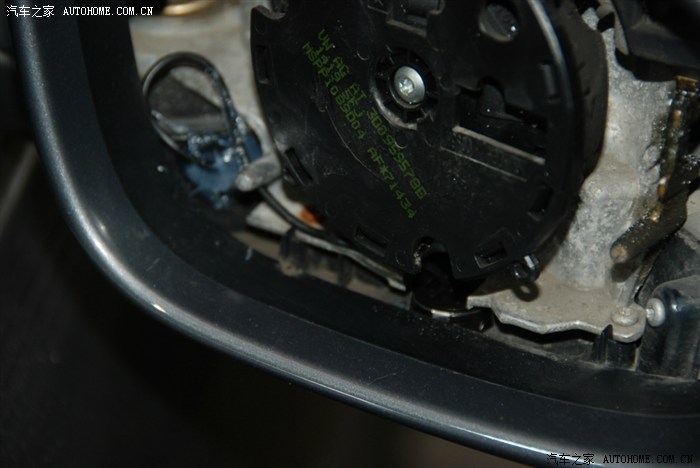

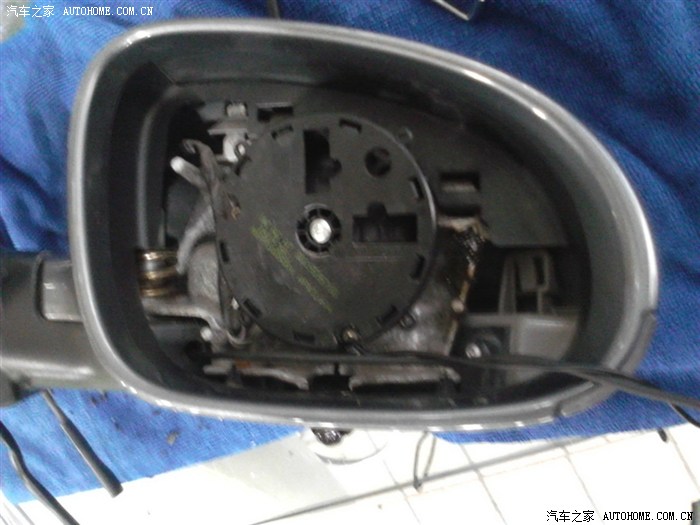

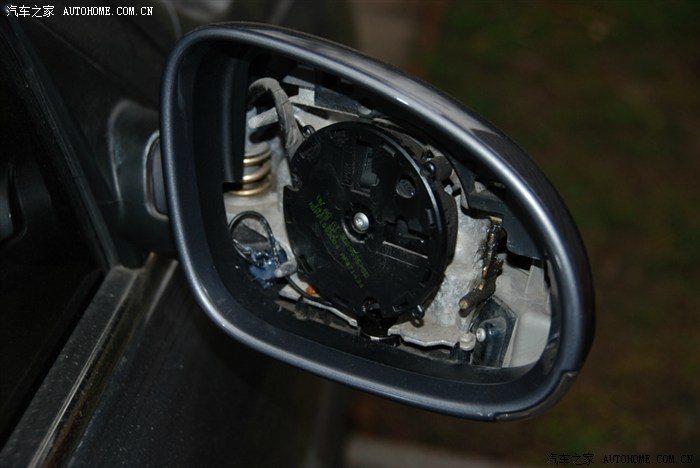

第二步，拆下反光镜开孔固定摄像头。

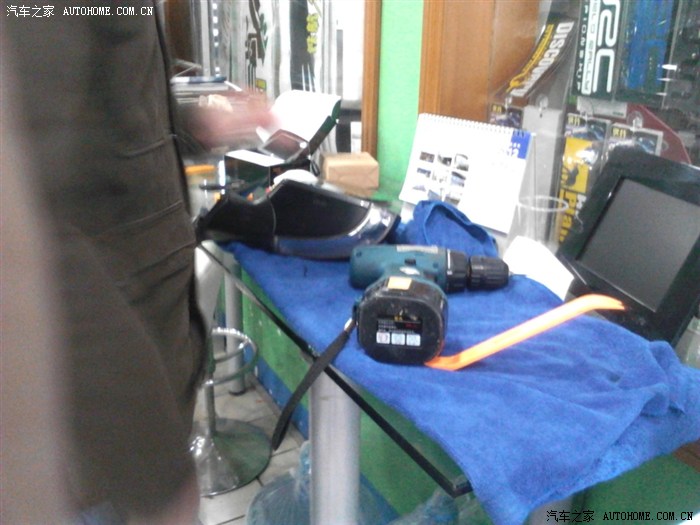

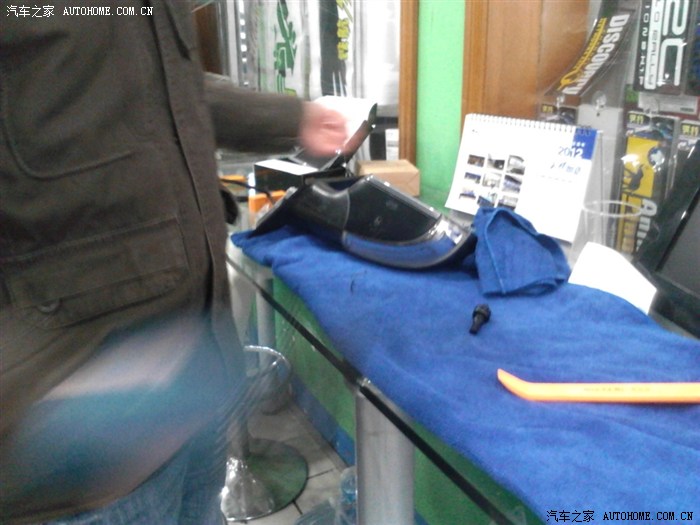

工作台：

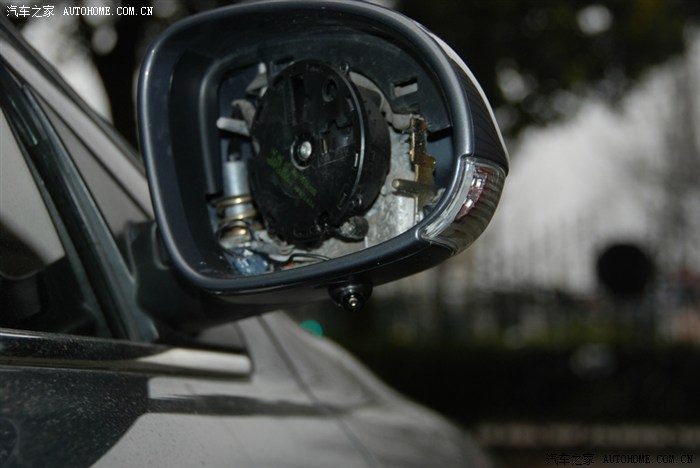

初步定位（这个位置靠内了，安装后发现看不到轮胎，其它TX安装时切记要提醒师傅尽量靠外）：

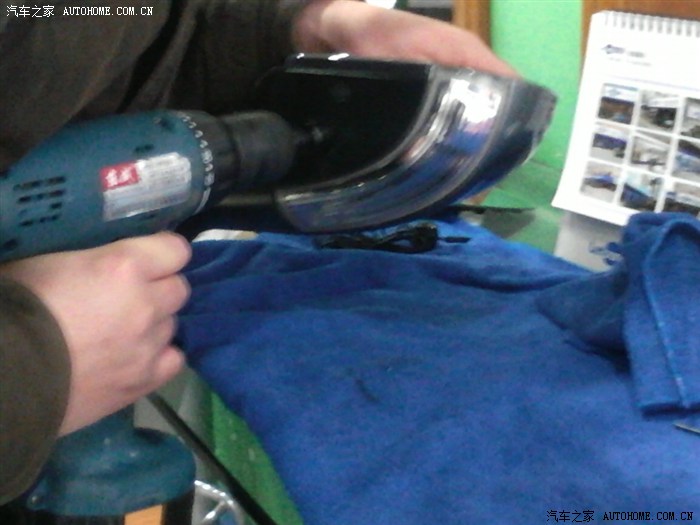

拿摄像头配的钻头开孔：

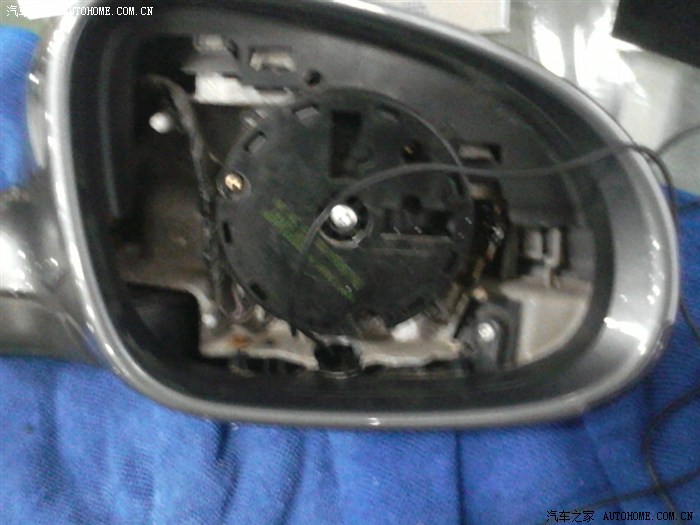

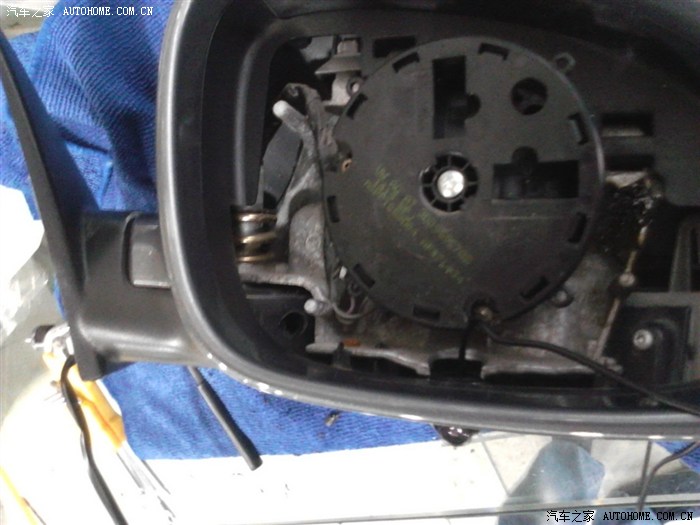

接下来我在按分秒大师的过程提示师傅如何拆反光镜各个部件，以便磨掉铁件。结果让我大吃一惊的是，这个钻头直接就把里面的铁件也磨掉了，孔2分钟就开好了：

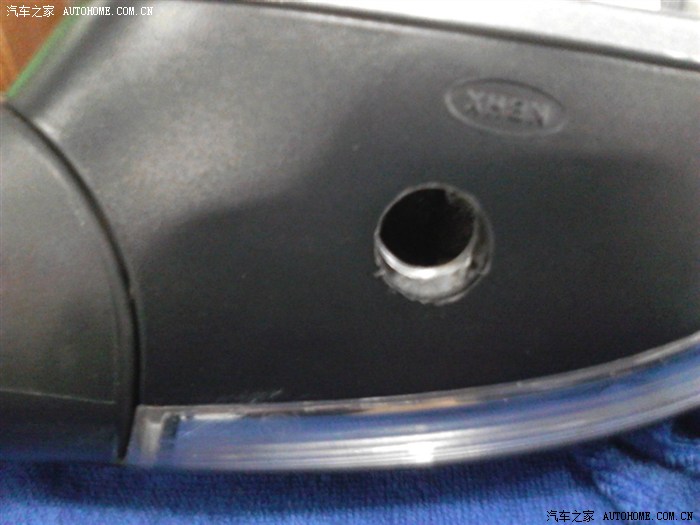

这个配的钻头够威武，其实里面那个铝件还是比较软的，这样其实把我认为这个安装最麻烦的一部给跨过去了。开孔后仍需打磨扩孔，否则摄像头有些紧：

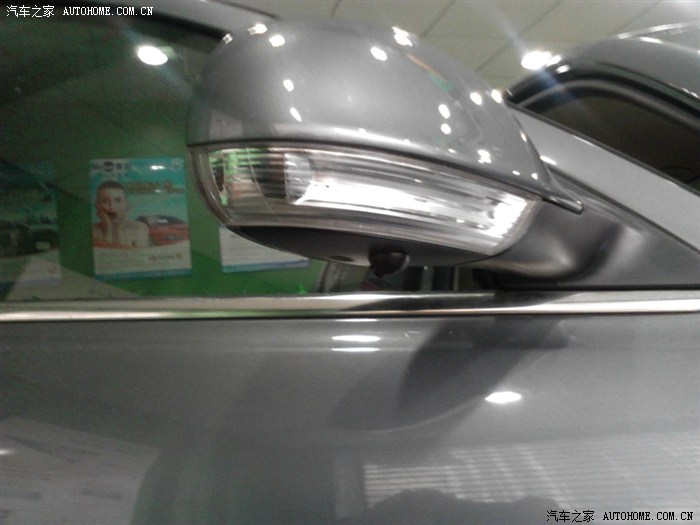

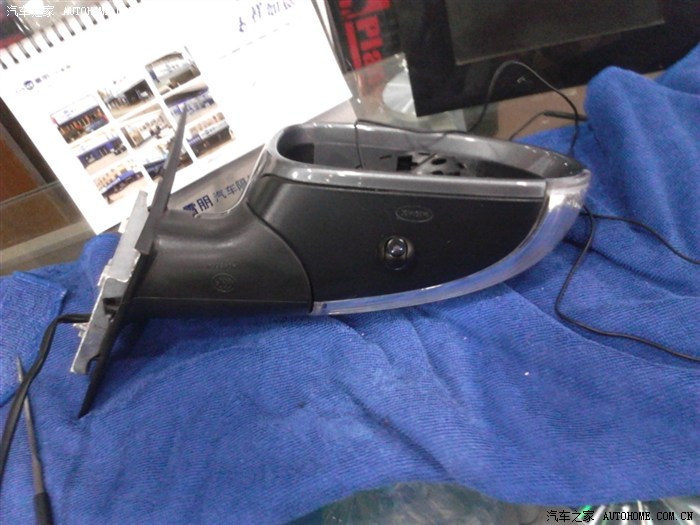

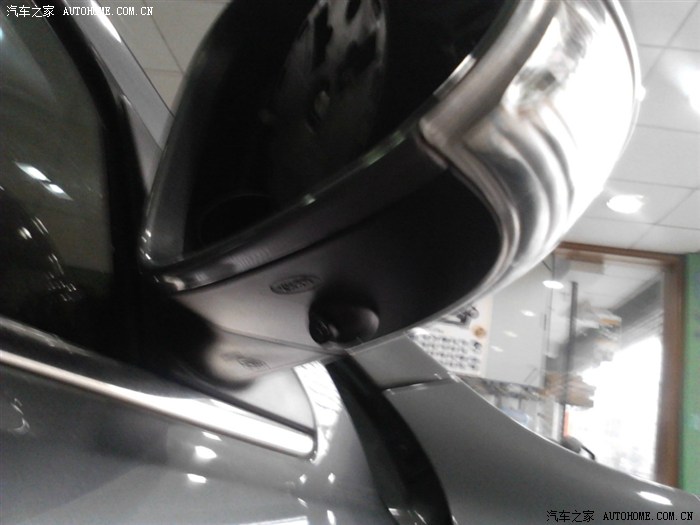

稍锉孔后安装进去了：

接下来要穿线，没全拆也会改变穿线方法。技术总监的方法我认为非常简单而且实用，当为模板：

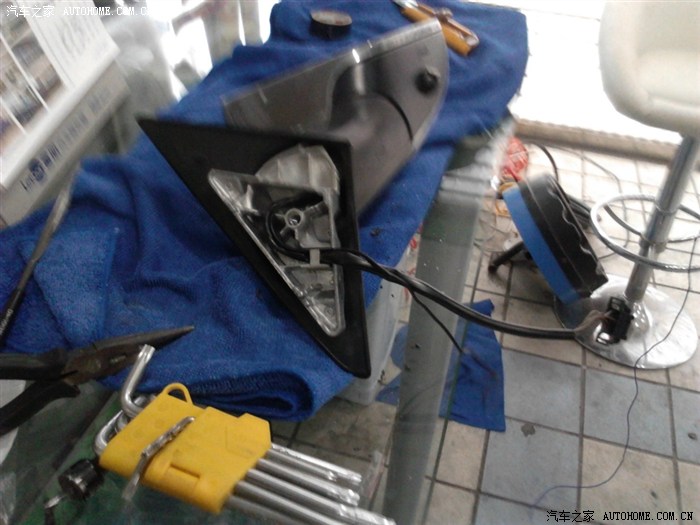

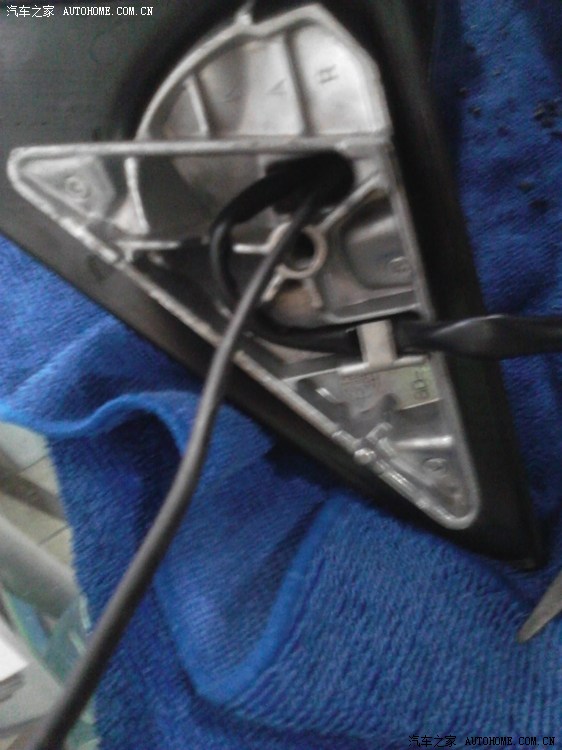

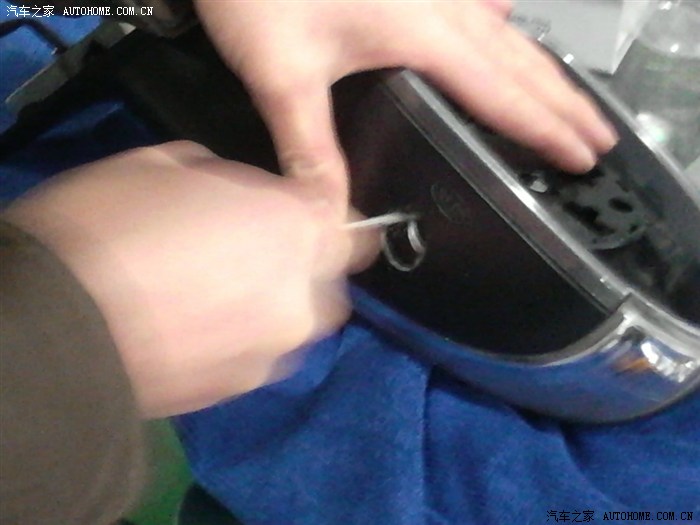

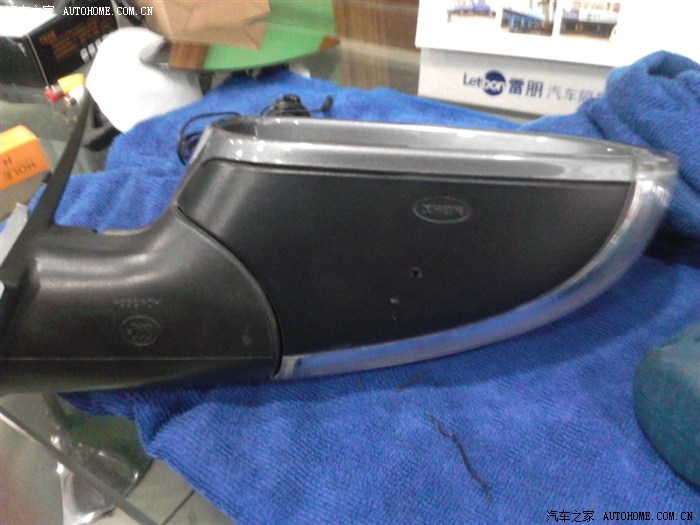

首先在左侧黑色壳体上开5mm孔，然后穿短线，然后引线：

最重要一步完成了：（回家后我把这个5mm孔用硅胶封闭了一下，杜绝漏水的可能）

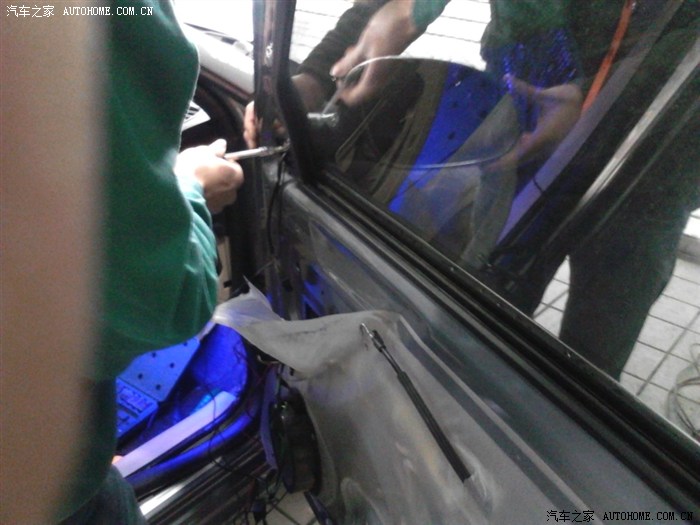

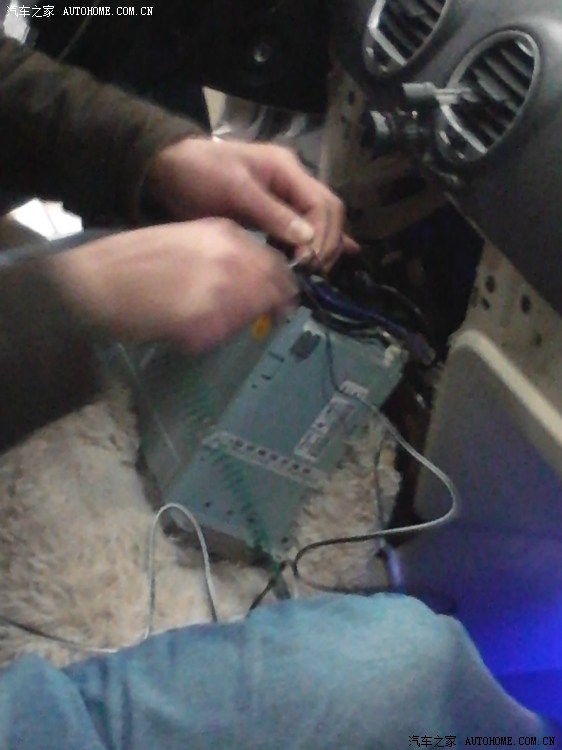

第三步，门侧穿线及接电，电源引自ACC，使用的是CD机后面的电源。

拆下：

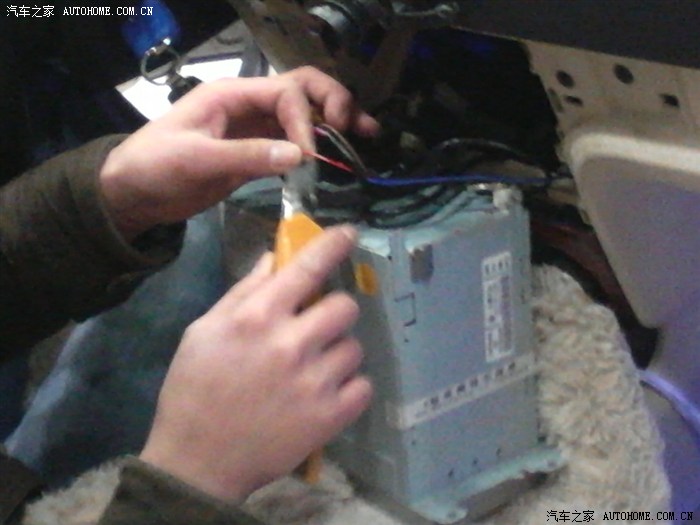

接电：

反光镜归位：

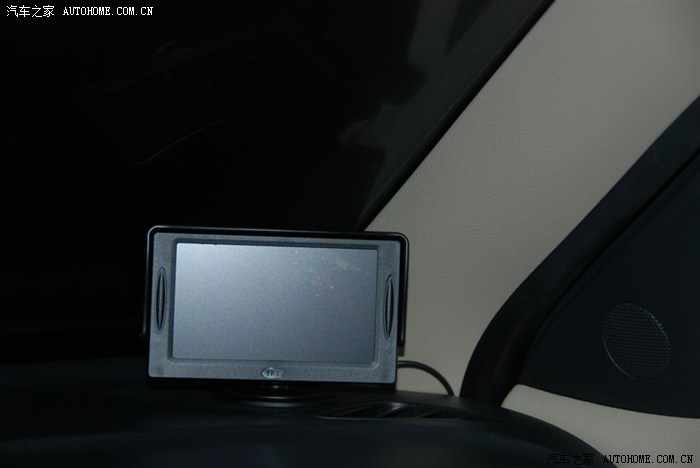

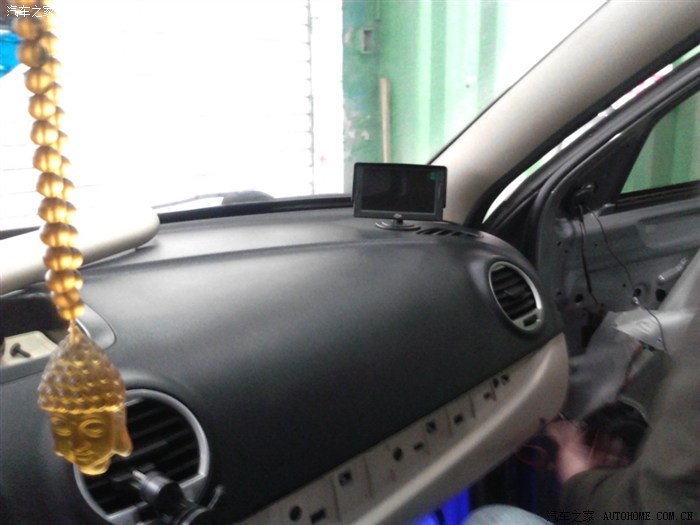

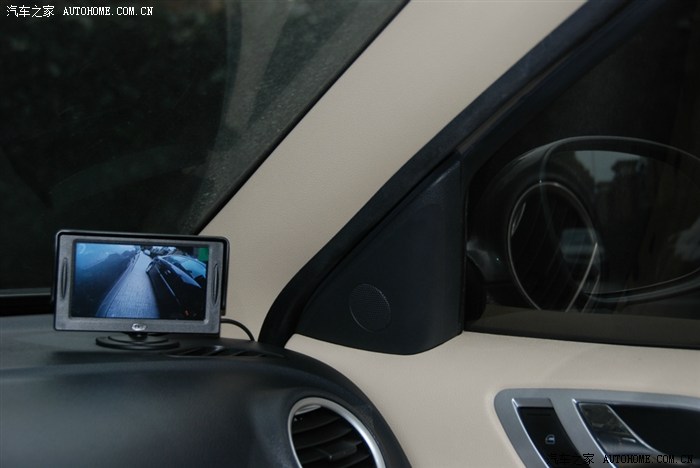

显示器就位：

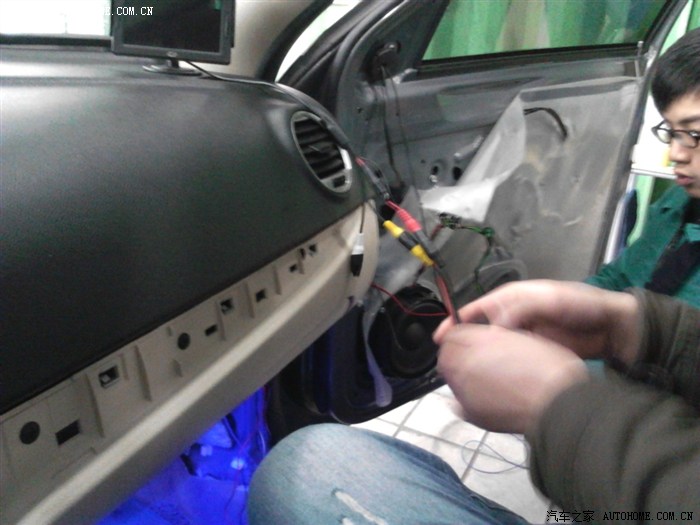

继续接线及保护接头：

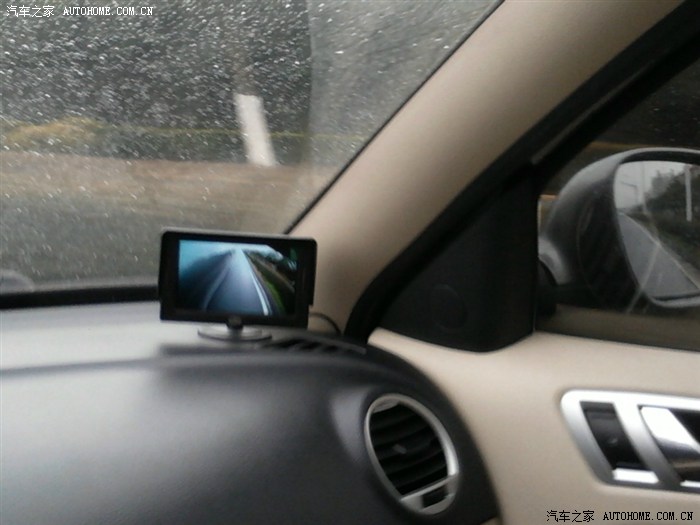

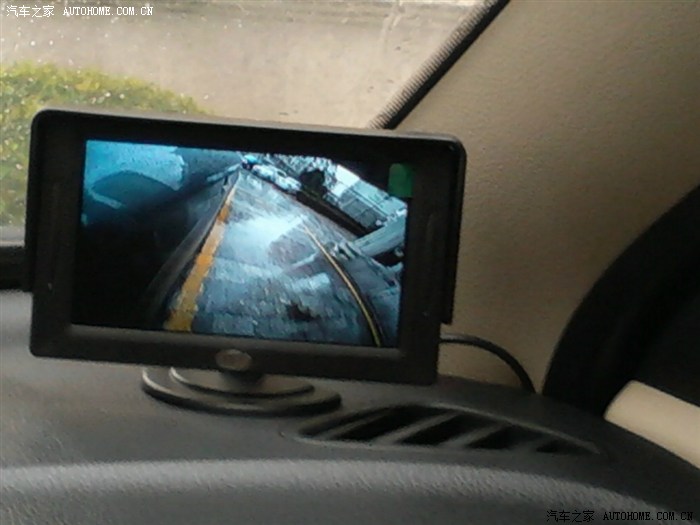

通电测试，一次成功。开心啊，忘了拍照。用这张代替：

还原过程不再记录。
（小插曲 ：由于购买的是360度可调摄像头，所以最开始试机时看到的图像是横过来的。本来我都打算开走了，老板提醒我说这个图像怎么要歪着脑袋看。这时我才注意到摄像头转了90度导致图像横着了，确实变扭。于是技术总监又帮我调整摄像头的角度，说实话这个360度旋转功能真的麻烦。调了很久终于达到上图的效果。当然遗憾的是，由于开孔位置靠里，所以后轮并不能看到。这个算个经验，给后来的TX提个醒。）
