一个小电容,解决点火播放机重启问题!!!

这个是理论上应该做的接线
发图之前先唠叨几句,很早的时候就体会到这问题了,每次汽车发动的时候,正在播放的歌曲总会从头播放,就算有记忆功能都要停顿一下.

如此工作估计也会影响播放机寿命吧,何况咱的插卡机只支持记忆到曲.只是不知道怎么解决这一拖也就大半年了,

直到前几天蚂蚁朋友问我,如何解决导航充电的问题,他的导航在车上插上充电器时,每次电点火导航就要重启,一般的导航不这样的吧,人家问了总得去想办法解决吧.

然后上网查了好多资料,最后看到有人用50V 10000UF的电容,加SR350二极管解决此类问题,

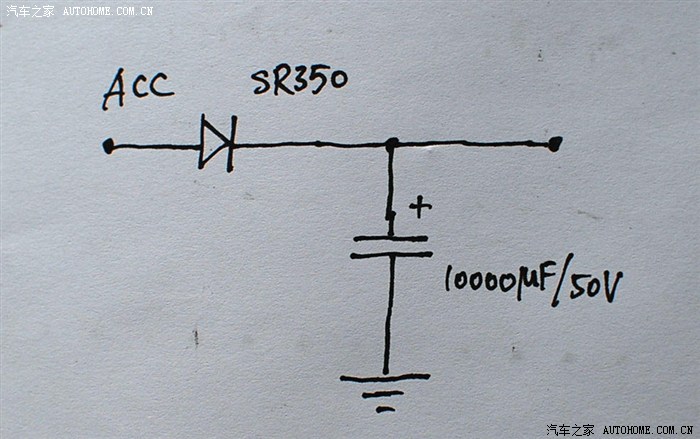

这是理论电路图,

只是去淘宝看了下,价格倒是不贵,一个电容三块钱,一个二极管几毛钱.可是邮费要十块八块,而且还不是两样一起有的.........无奈何只能考虑其它办法.想了好几天,最后决定精简元件跟电路设计.

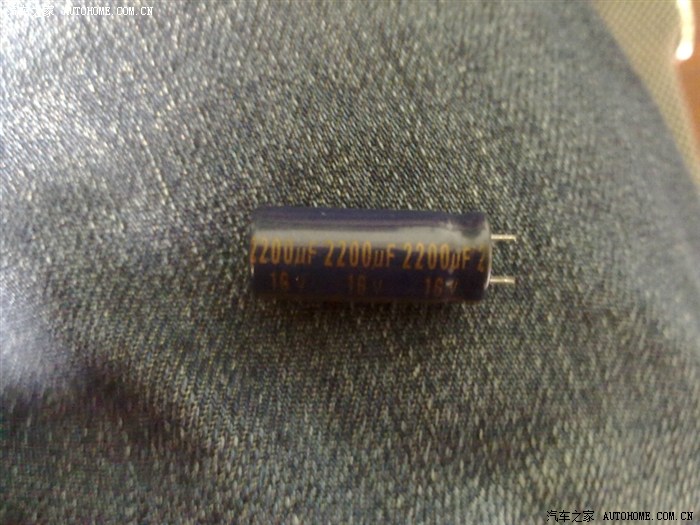

这个是废电脑主板,CPU边上的电容.16V 2200UF

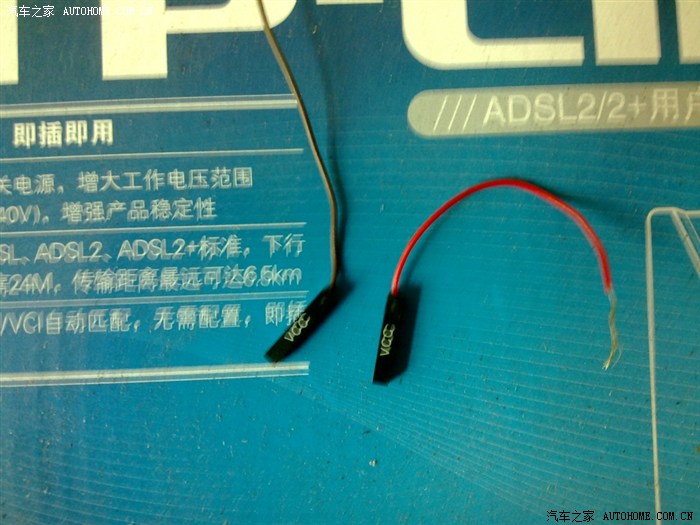

这个是主板开关接头,用这个主要是电容质量不是很好,方便更换

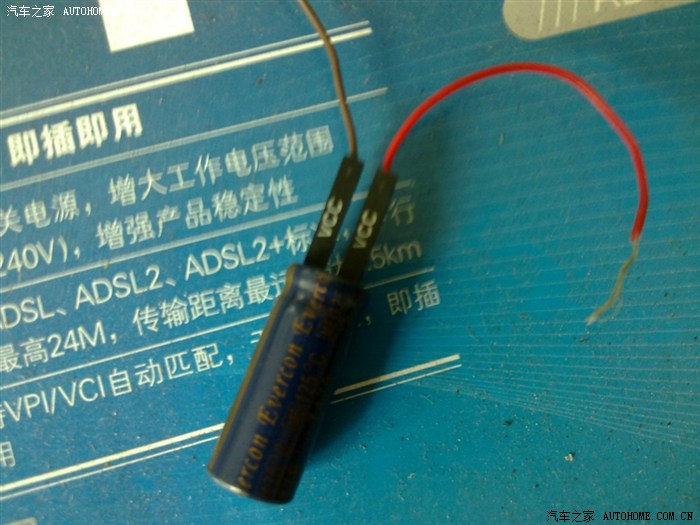

像这样套住,注意电容有一条粗线那边是负极!不要接错

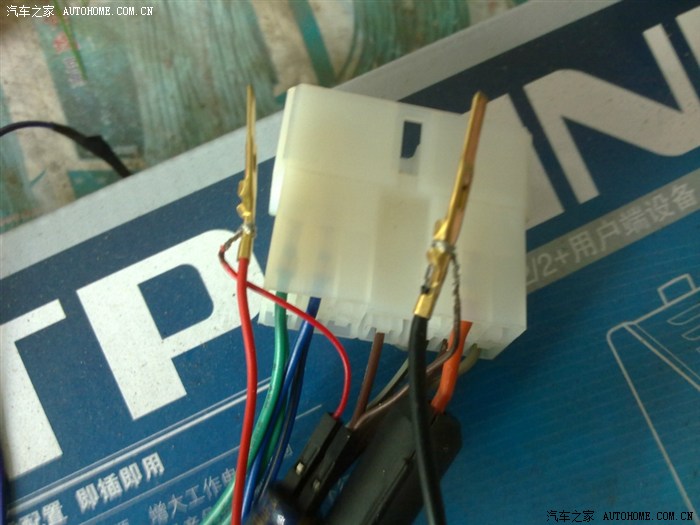

这个是转接头的正负极,可以焊接,也可以直接接线,本人是不想破坏原线路.点烟器的话,就接那两根线

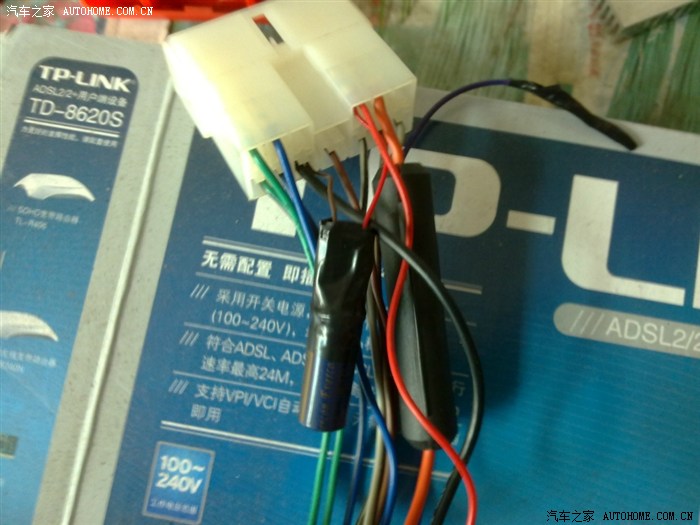

插回去,绑上胶带

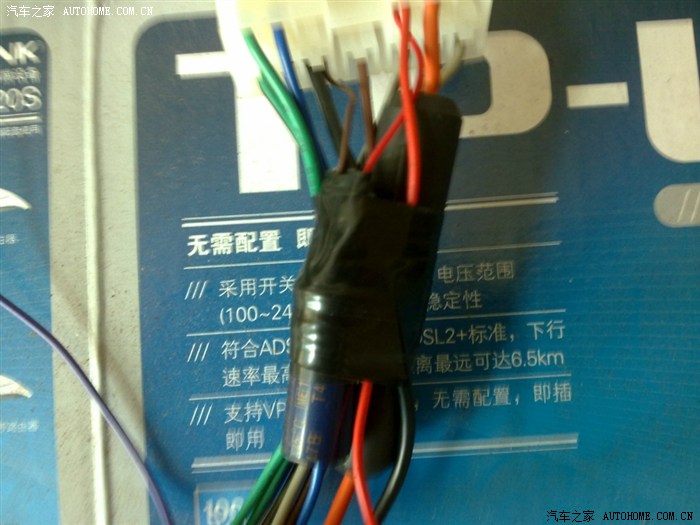

再固定好,免得车子开动颠簸,掉出来

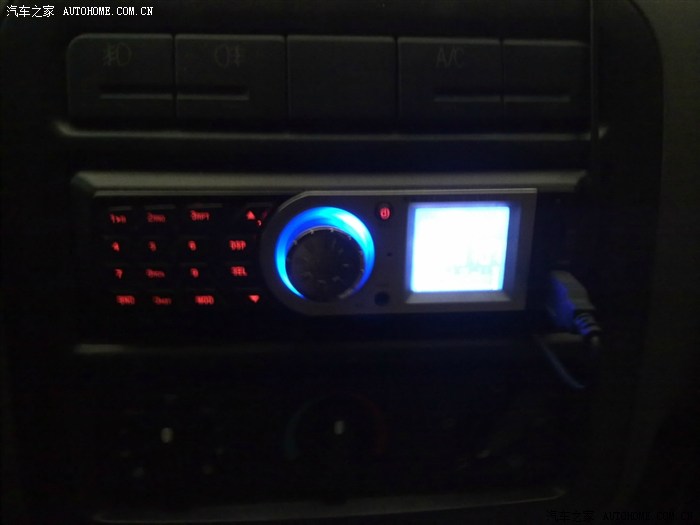

线插回去搞定收工,这是咱的插卡机,测试结果无论怎样点火,播放机都不会停顿,照常工作!

本来想多拍几张图让版主射的,考虑到国庆快到了,怕版主累坏了,所以图也精简了,嘿,嘿

工作原理:就是在电路上并联一个电容,当汽车点火时用电容里的电来暂时代替主电源供电,达到不重启的目的

个人估计1000UF的电容也能凑合吧,只是没试,如果容量不够,电容是可以并联的,当然最好是同样的电容耐压16V以上的,有条件的朋友,可以按原电路来操作,这样稳定性会好一些,新手朋友就学学我那样了,没办法
