充电桩使用方法

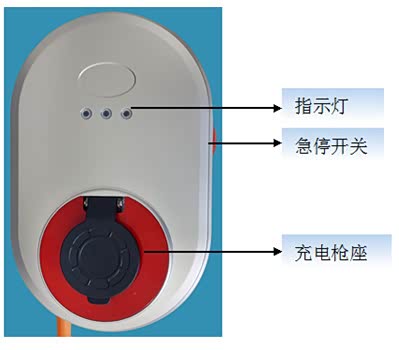

充电桩示意图
一、简介
1、产品外观
YD-AC系列交流充电桩，通过使用国家标准的电动汽车连接器和智能的充电桩控制系统，以及全面的安全保护功能，可以为具备车载充电机的电动汽车提供交流充电，是目前小型电动汽车的主要充电使用设备。
2、产品型号
本公司产品型号含义如下，例如：YD-AC-A16-001H，具体配置形式，详见实物。
YD-AC-A 16-00 1 H
品牌
XX有限公司
产品系列
交流充电桩
额定电压
A：220v
B：380v
额定电流
8A，16A
32A，63A...
出线方式
00-充电插座
03-线缆插头(标准3米)
出线数量
1-单充
安装方式
H：壁挂式
G：落地式
M：移动式
3、功能特性
?智能控制充电过程；
?充电操作简单明了；
?外壳美观大方，经久耐用；
?完善的短路、过载、过压、欠压、漏电、防雷、防盗、拔插插头保护；
?提供RS485、CAN、以太网、GPRS等多种通信接口，组网方式方便灵活；
4、技术参数
额定工作电压220VAC
额定工作电流16A
额定工作频率50Hz
防雷功能3级防雷器
保护功能过、欠压，充电异常保护
剩余电流保护额定动作电流30mA
剩余电流保护额定动作时间<=0.1秒
充电连接器机械操作寿命》=10000次
平均故障间隔时间>=8760h
工作环境温度-20℃～+50℃
相对湿度5%～95%
充电控制方式即插即充
充电控制引导功能符合国家标准GB/T20234要求
状态指示灯红绿黄三色指示
防护等级IP55
产品重量5KG
产品尺寸300*190*90（mm）
5、产品清单
充电桩1件
螺丝螺母6套
说明书1份
钥匙2把
6、运输存储
产品出厂已打好包装，在运输时，应避免强烈的撞击和颠簸，避免将产品的外包装损坏。产品应放置在环境温度为—40℃~+70℃，相对湿度不大于95%，周围空气中不含有酸性、碱性或其他腐蚀性气体及爆炸性气体，同时防雨、雪、风和沙的室内。
二、安装使用注意事项
安装和使用充电桩的人员必须遵守以下原则和条例，确保相关人员的人身安全和设备安全。
设备上电前，请务必确认设备是否接地良好，以避免触电造成不必要的事故。
?所有使用的工具不必要裸露的金属部分做好绝缘处理，以方裸露的金属部分触碰金属机架，造成短路。
?在任何情况下切勿自行改装、假装和变更任何部件。
?确保充电桩的使用寿命和运行稳定，设备的使用环境应尽可能地保持和恒湿，充电桩不得在有挥发性气体或易燃环境下使用。
?设备通电前请务必确认输入电压、频率、装置的断路器及其它条件都已符合所有规格。
?儿童禁止触碰充电桩。
?安装好的充电桩远离充电桩，粉尘及腐蚀性场合。
?充电桩输出为高压，在使用时一定要注意人身安全。
?若充电桩发身故障，会存在电击危险，甚至导致死亡，紧急情况下可按下急停按钮，切断电源。
?充电正常运行时切忌随意断开短路器或者按下急停开关。
?使用过程中，禁止拆卸充电桩。
三、使用说明
1、指示灯显示
? 绿色指示灯常亮：充电设备待机，或充电完成。
? 黄色指示灯流水：充电设备正在充电。
? 红色指示灯常亮：设备故障。
2、充电操作
即插即充。
3、急停按钮使用
设备故障或是停止充电，按下紧急停止按钮。
四、维护说明
为确保充电桩正常使用寿命，减少行动过程中的风险，必须在规定时间间隔内进行检修；设备的检修需有由专业人员进行，并使用合格安全的检修工具。
1、检修
?定期巡检人员必须为专业人员，确保巡检过程安全；
?定期检查充电桩是否存在可见损坏，操作损坏的充电桩可能存在电击危险，造成严重伤害；
?确保所有安全设施在任何时候都可使用，且定期进行测试以保证正常操作；
?如果发生任何故障，则必须确保设备内部无高压电后，再行检修充电桩。
2、质保声明
公司保证其生产的交流充电桩均系经过严格的质量检验，自购买之日起一年内在正确的使用方法下导致的质量问题，本公司将给用户质量维修。
任何用户因为自身不当的搬运，安装，不正确的使用和维护，疏忽或自然灾害，导致产品的直接损坏和不能正常使用，均不在产品保修之列。
该质量保证不包含返厂维修的费用。
该质量保证只针对公司直接客户。
1、产品外观
YD-AC系列交流充电桩，通过使用国家标准的电动汽车连接器和智能的充电桩控制系统，以及全面的安全保护功能，可以为具备车载充电机的电动汽车提供交流充电，是目前小型电动汽车的主要充电使用设备。
2、产品型号
本公司产品型号含义如下，例如：YD-AC-A16-001H，具体配置形式，详见实物。
YD-AC-A 16-00 1 H
品牌
XX有限公司
产品系列
交流充电桩
额定电压
A：220v
B：380v
额定电流
8A，16A
32A，63A...
出线方式
00-充电插座
03-线缆插头(标准3米)
出线数量
1-单充
安装方式
H：壁挂式
G：落地式
M：移动式
3、功能特性
?智能控制充电过程；
?充电操作简单明了；
?外壳美观大方，经久耐用；
?完善的短路、过载、过压、欠压、漏电、防雷、防盗、拔插插头保护；
?提供RS485、CAN、以太网、GPRS等多种通信接口，组网方式方便灵活；
4、技术参数
额定工作电压220VAC
额定工作电流16A
额定工作频率50Hz
防雷功能3级防雷器
保护功能过、欠压，充电异常保护
剩余电流保护额定动作电流30mA
剩余电流保护额定动作时间<=0.1秒
充电连接器机械操作寿命》=10000次
平均故障间隔时间>=8760h
工作环境温度-20℃～+50℃
相对湿度5%～95%
充电控制方式即插即充
充电控制引导功能符合国家标准GB/T20234要求
状态指示灯红绿黄三色指示
防护等级IP55
产品重量5KG
产品尺寸300*190*90（mm）
5、产品清单
充电桩1件
螺丝螺母6套
说明书1份
钥匙2把
6、运输存储
产品出厂已打好包装，在运输时，应避免强烈的撞击和颠簸，避免将产品的外包装损坏。产品应放置在环境温度为—40℃~+70℃，相对湿度不大于95%，周围空气中不含有酸性、碱性或其他腐蚀性气体及爆炸性气体，同时防雨、雪、风和沙的室内。
二、安装使用注意事项
安装和使用充电桩的人员必须遵守以下原则和条例，确保相关人员的人身安全和设备安全。
设备上电前，请务必确认设备是否接地良好，以避免触电造成不必要的事故。
?所有使用的工具不必要裸露的金属部分做好绝缘处理，以方裸露的金属部分触碰金属机架，造成短路。
?在任何情况下切勿自行改装、假装和变更任何部件。
?确保充电桩的使用寿命和运行稳定，设备的使用环境应尽可能地保持和恒湿，充电桩不得在有挥发性气体或易燃环境下使用。
?设备通电前请务必确认输入电压、频率、装置的断路器及其它条件都已符合所有规格。
?儿童禁止触碰充电桩。
?安装好的充电桩远离充电桩，粉尘及腐蚀性场合。
?充电桩输出为高压，在使用时一定要注意人身安全。
?若充电桩发身故障，会存在电击危险，甚至导致死亡，紧急情况下可按下急停按钮，切断电源。
?充电正常运行时切忌随意断开短路器或者按下急停开关。
?使用过程中，禁止拆卸充电桩。
三、使用说明
1、指示灯显示
? 绿色指示灯常亮：充电设备待机，或充电完成。
? 黄色指示灯流水：充电设备正在充电。
? 红色指示灯常亮：设备故障。
2、充电操作
即插即充。
3、急停按钮使用
设备故障或是停止充电，按下紧急停止按钮。
四、维护说明
为确保充电桩正常使用寿命，减少行动过程中的风险，必须在规定时间间隔内进行检修；设备的检修需有由专业人员进行，并使用合格安全的检修工具。
1、检修
?定期巡检人员必须为专业人员，确保巡检过程安全；
?定期检查充电桩是否存在可见损坏，操作损坏的充电桩可能存在电击危险，造成严重伤害；
?确保所有安全设施在任何时候都可使用，且定期进行测试以保证正常操作；
?如果发生任何故障，则必须确保设备内部无高压电后，再行检修充电桩。
2、质保声明
公司保证其生产的交流充电桩均系经过严格的质量检验，自购买之日起一年内在正确的使用方法下导致的质量问题，本公司将给用户质量维修。
任何用户因为自身不当的搬运，安装，不正确的使用和维护，疏忽或自然灾害，导致产品的直接损坏和不能正常使用，均不在产品保修之列。
该质量保证不包含返厂维修的费用。
该质量保证只针对公司直接客户。
