第一次作业汇报—为花冠换高配游丝加装多功能方向盘控制1.19更新

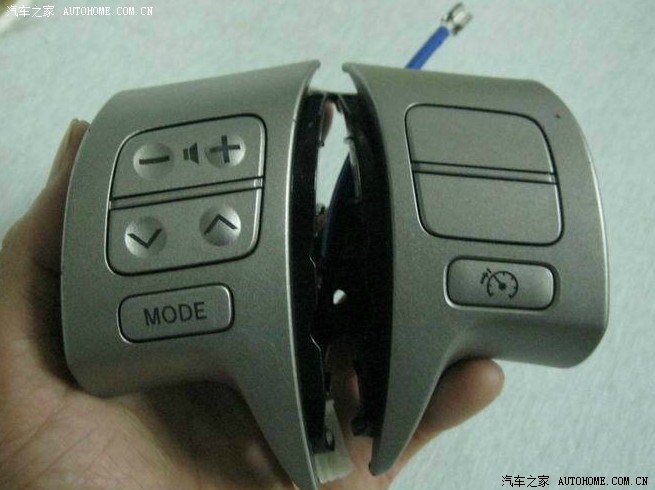

首先在网上淘了卡罗拉的拆车方向盘按键，今天我们的主角

大家可以看到上面的多功能键右面也有功能的，但是右上角那两个健是减配了的，按不下去只能当摆设，下面的定速巡航键我待会将它改成蓝牙键。
这个是某位大神画的多功能键主板电路图，左面的键基本上和丰田原厂CD的一样，就是下一首和上一首跟我的森林人CD调反了

SR1---SR-之间电阻:

下一曲 0

上一曲 330

声音加大 1000

声音减小 3110

SR2---SR-之间电阻：

模式 0

挂机 330

摘机 1000

蓝牙健 3110

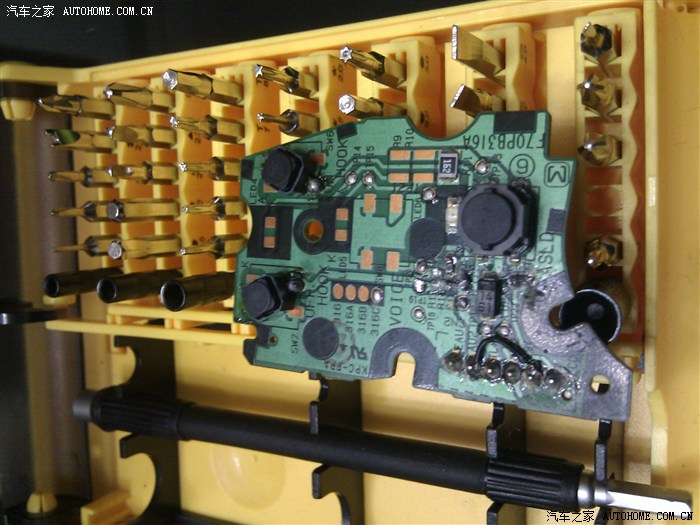

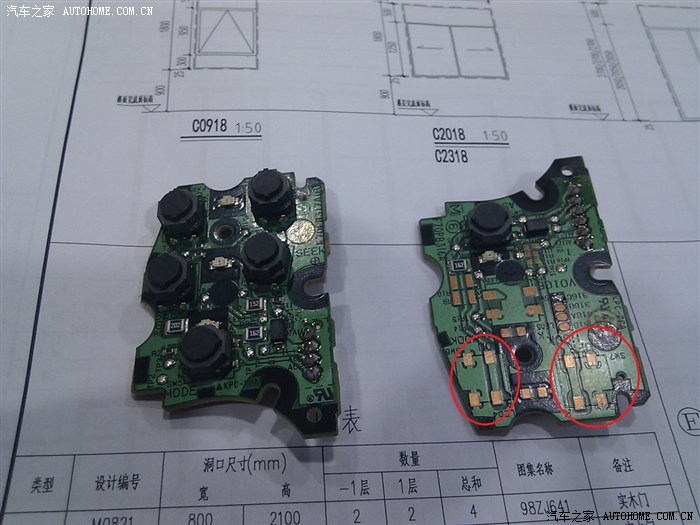

下面的图处就是它的主板，可以看出来右上角的键电路还在，但是微动和电阻都拆了。


在网上找了很久都没有找到图片上的原装微动，只能用第二种汽车专用微动代替，在电脑主板上拆了三个电阻，成功将右面的多功能键改成一个蓝牙键、接电键、挂机键。

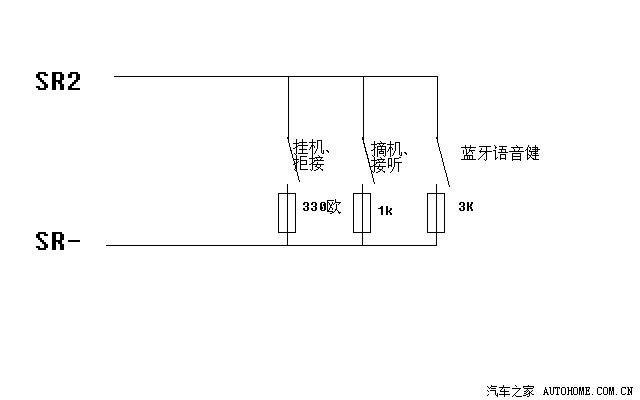

上面加上微动和电阻后的图片，原来的的巡航键加了个3k电阻改了一下电路就成了蓝牙功能键了。如果不要右边功能键的话可以直接看下一步。

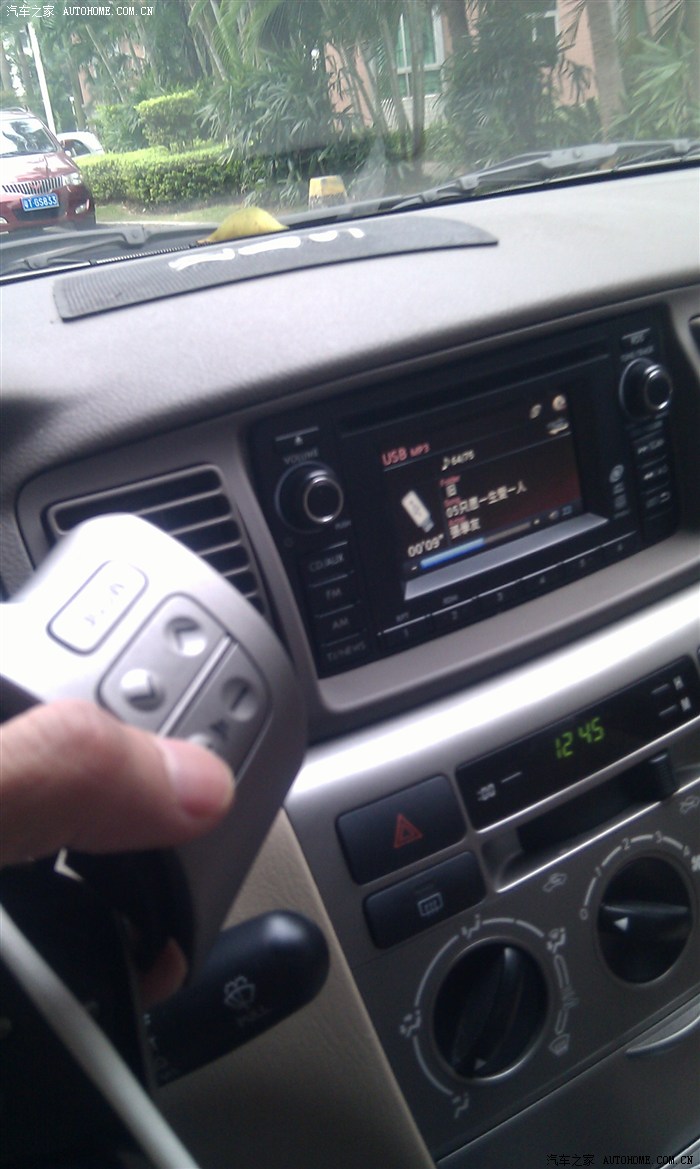

拆下原车cd试用了一下，功能全正常，就是进入本次改装最麻烦的一步，改方向盘游丝，相信这也是不少想改多功能键的大哥最头痛的问题，但是现在这问题情己经不成问题了，因我为找到了一个花冠能用的原装高配游丝。就是它了

将多功能键的尾线接到原车喇叭线插座上面空出来的几个针脚上就可以了，不用作任何的改动。

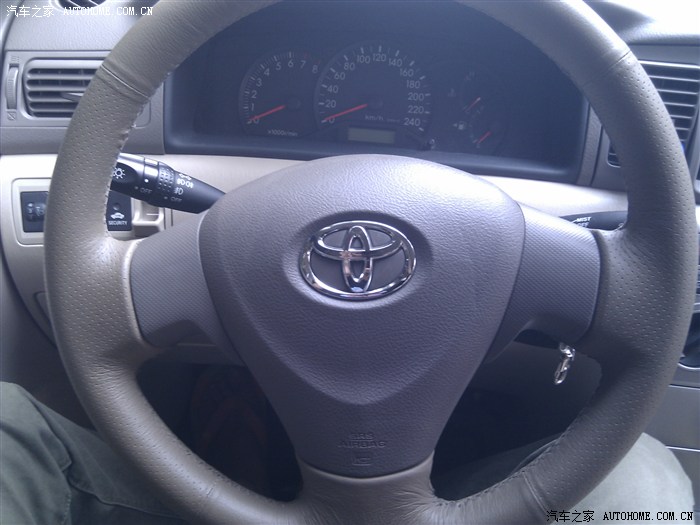

改动前的图片

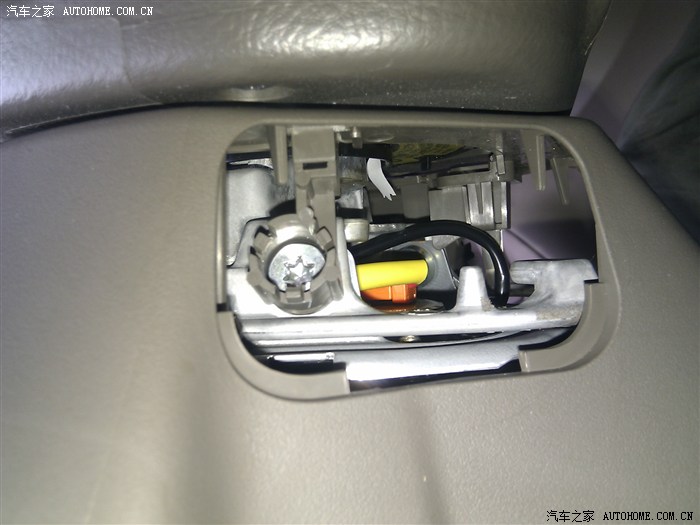

拆开方向盘左右的这两个罗丝，这个罗丝比较麻烦，一定要买七字型的功具才够力忸动它，把这两个罗丝拆了安全气囊就可以拿下来了。

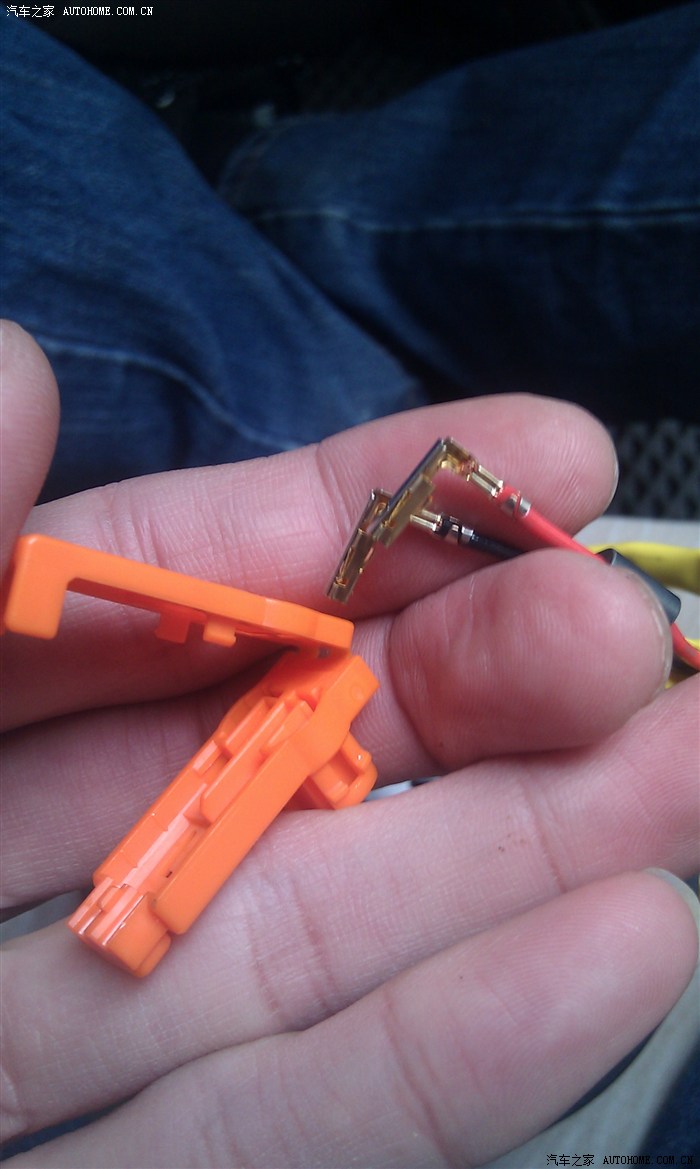

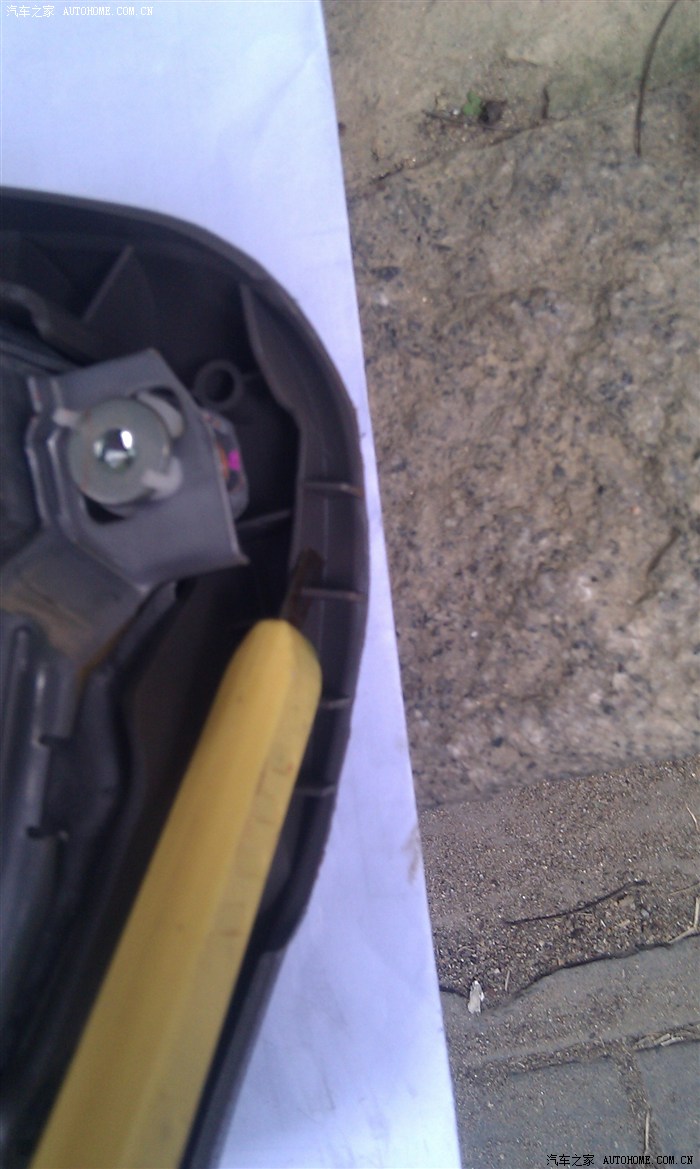

将气囊的黄色扣用罗丝刀手它向上钩起来就可以轻松把插座拆下来。


再准备一个19号的套筒把方向盘拿下，拧开这个罗丝就可以了，第一次拆可以会比较难拿 下，要用一点力气哦。拆前最好坐一下记号，不然以后装上去可以方向盘要调几次才能回到中点。

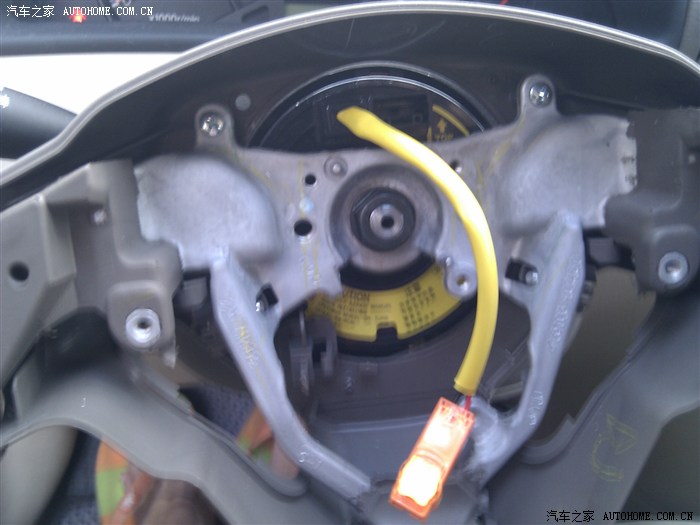

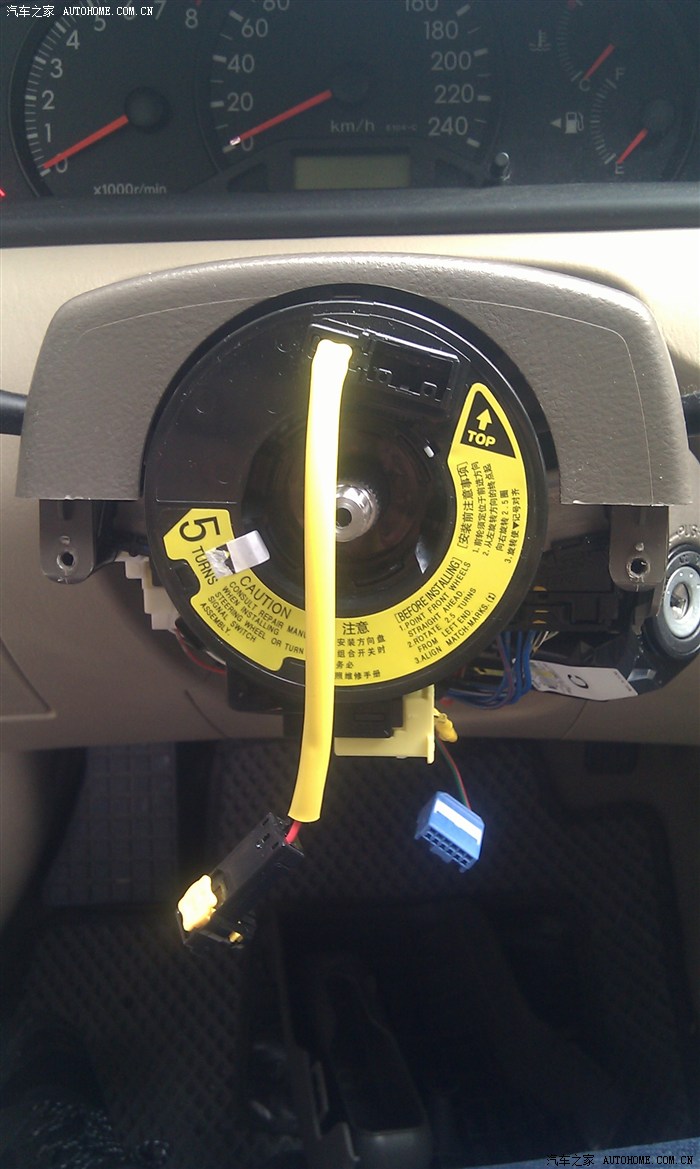

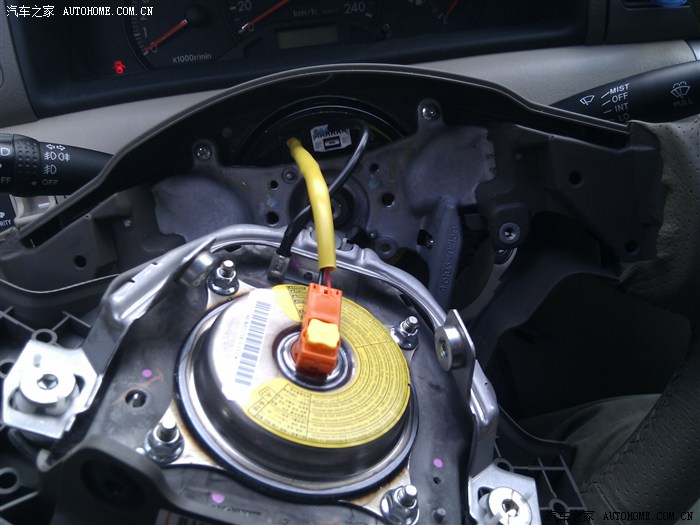

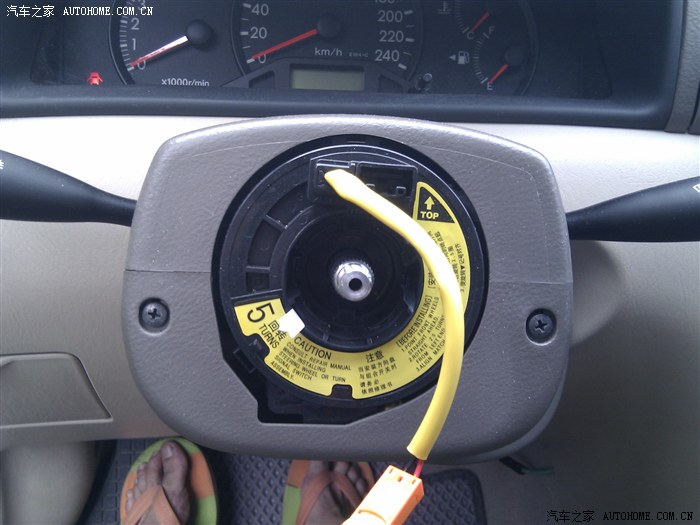

终于见到最头痛的游丝了，说真的我想过几多个方法改这原装游丝，有想过在原装的游丝里面加一条排线升级的，但是都不是那么安全都放弃了，最后选 了个原装日系车的高配游丝，安全质量好。再拆下看到的两个罗丝和下面的一个罗比就可以拆开了

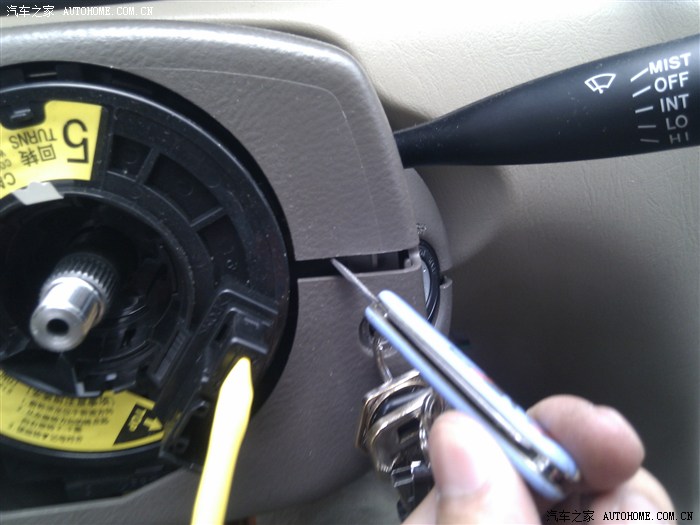

慢慢的撬

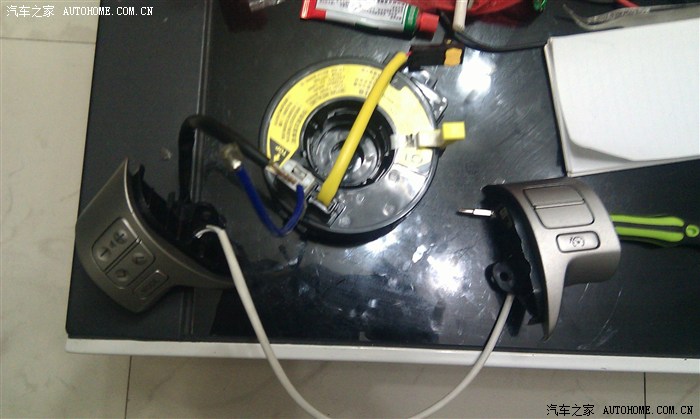

上面是装上高配游丝的图片。

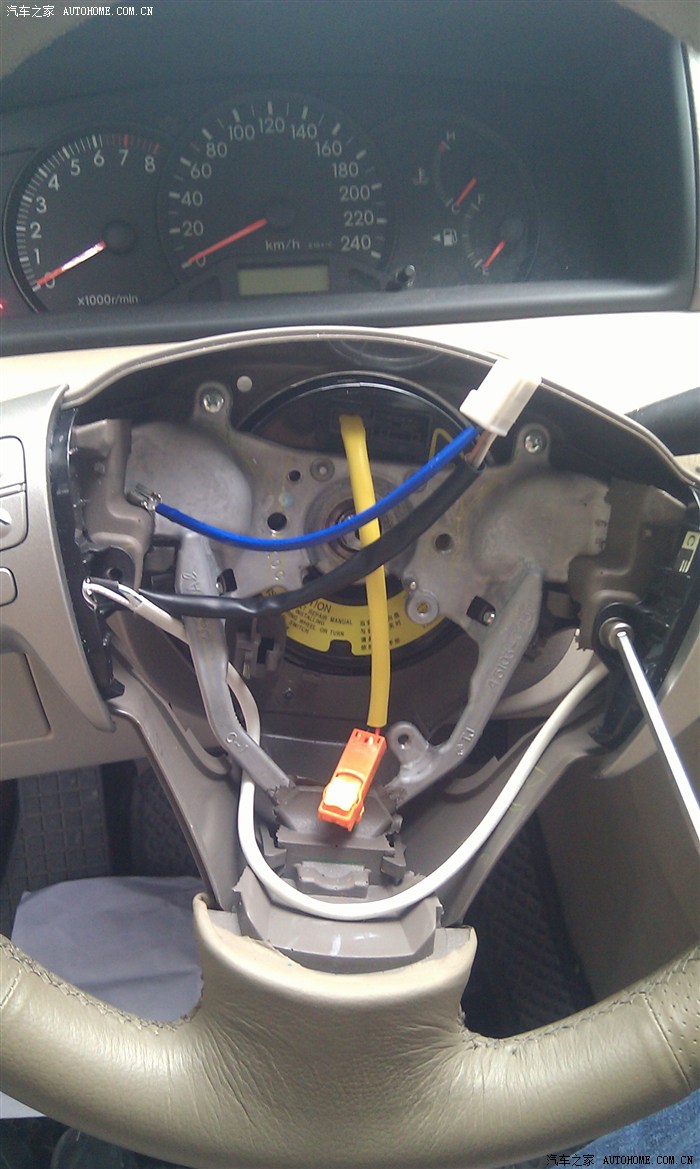

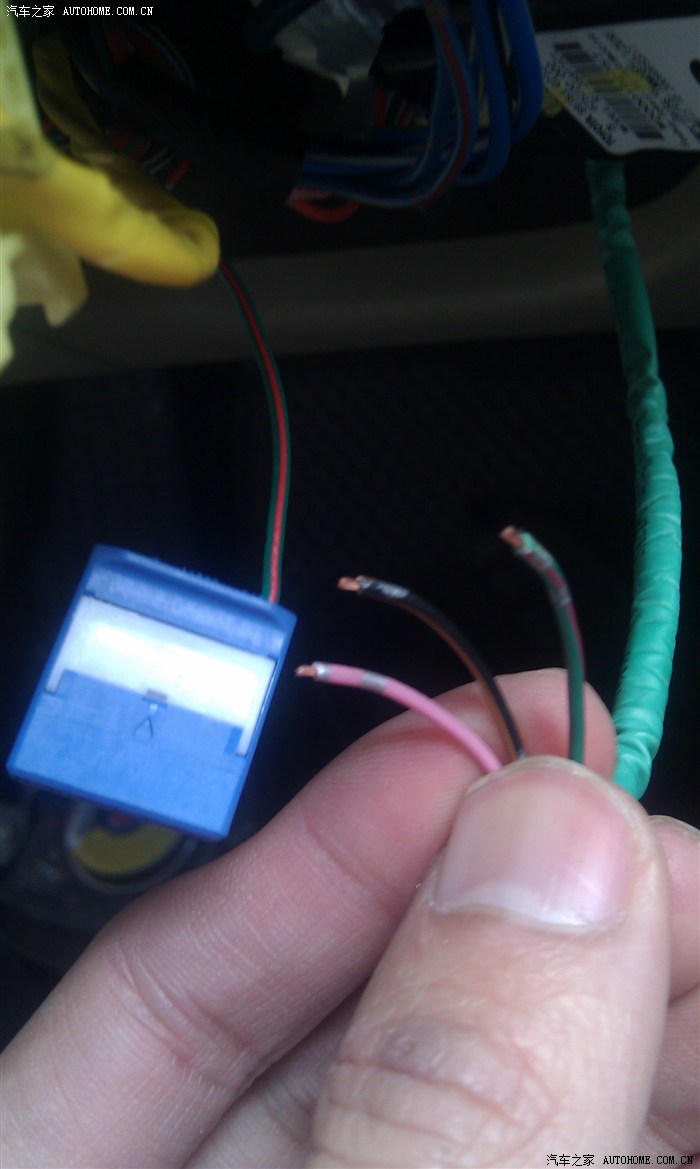

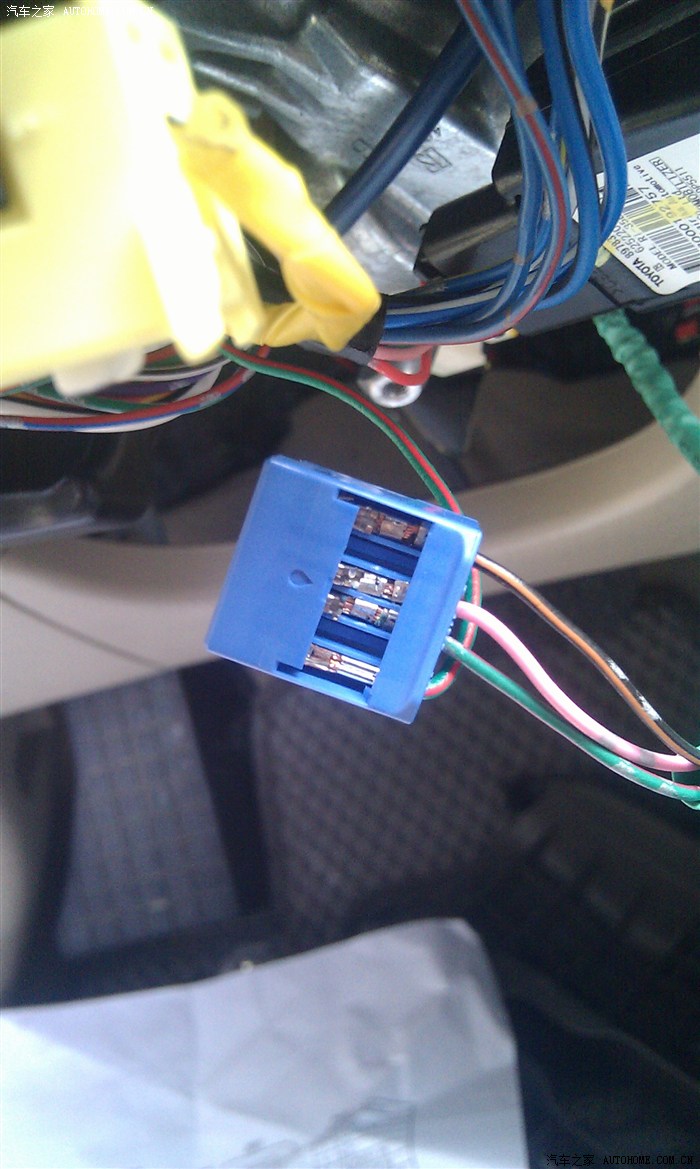

将从森林人里面引出来的三条线接上原来喇叭线的空插座上（装森林人cd的时候买的无损线上己经留了这线了），注意线的排列，这次我没有引出背光灯的线，如果装背光灯的正极引出来要拉四根线。（注意：不用引出背光顶的负极）

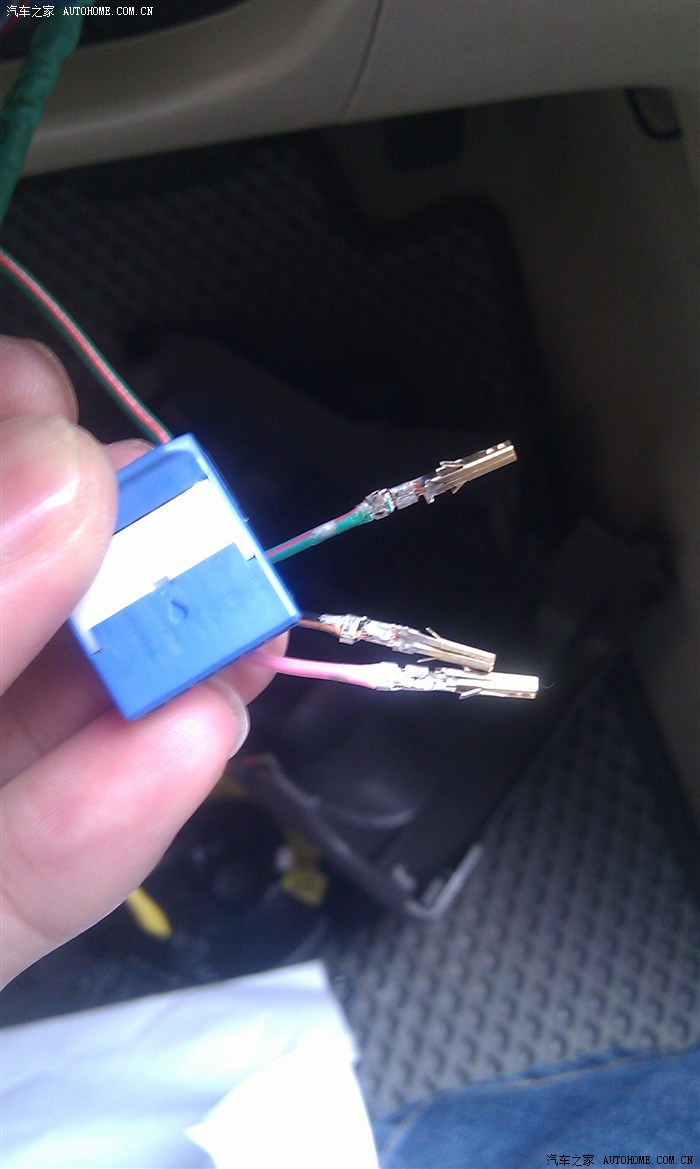

手上还有上次改装电脑电源24p插座上多出来的端子，这次刚好用上，美中不足的是这个端子比原车的短了点，但不映响使用。

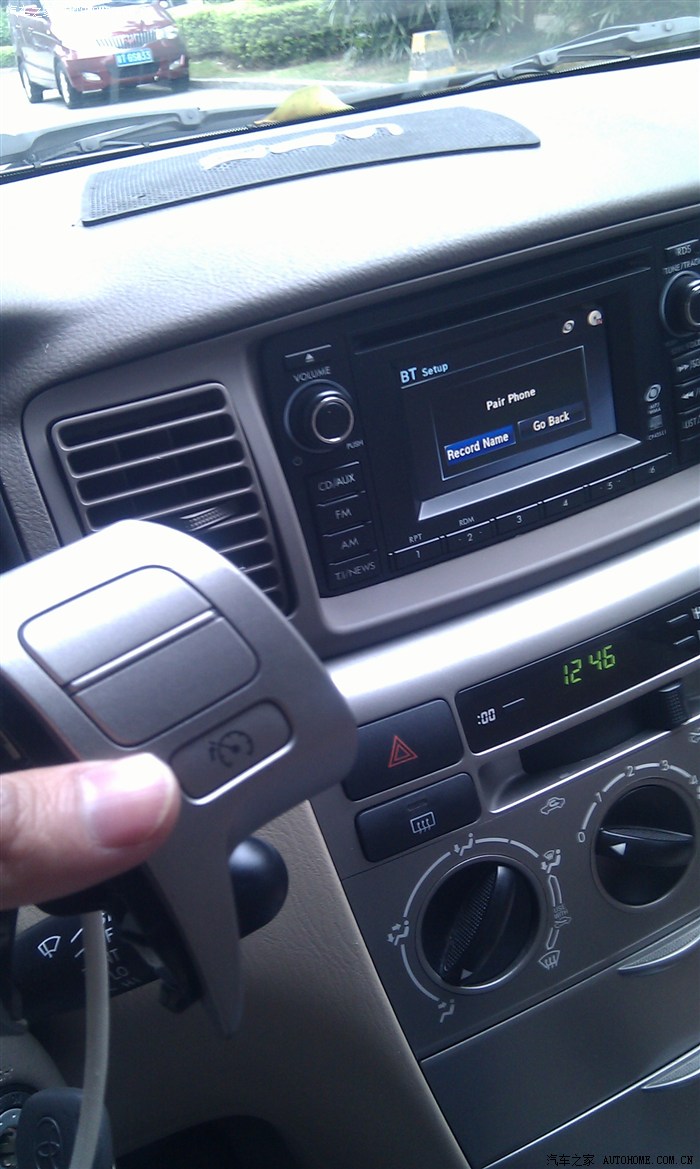

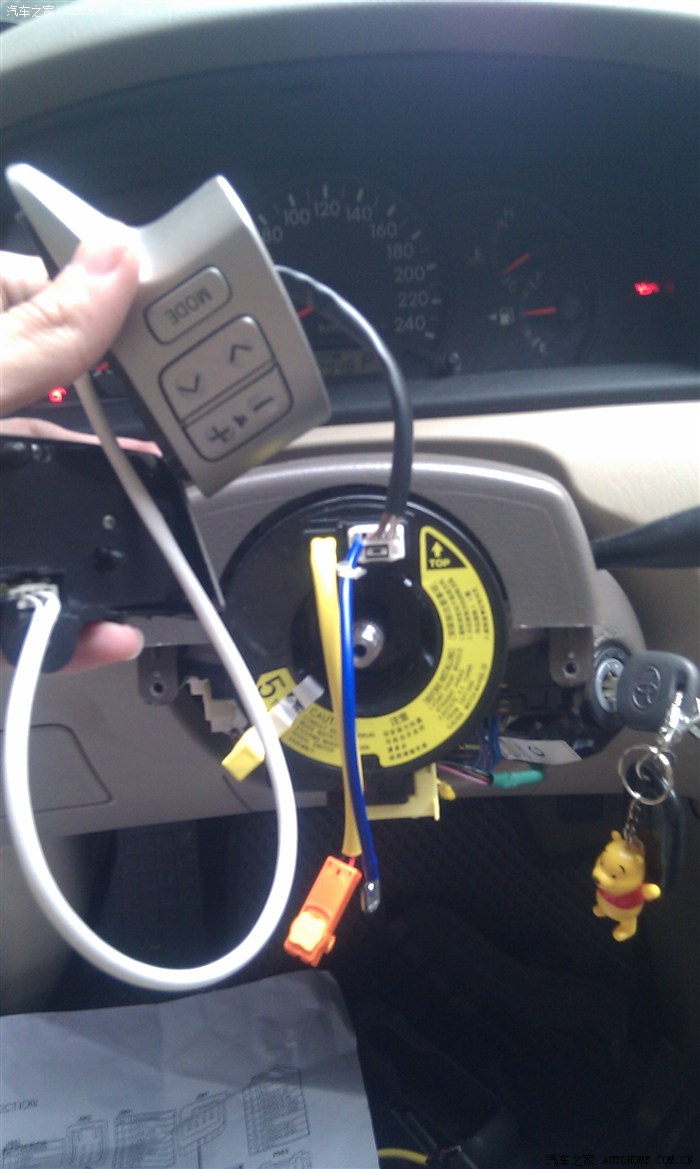

再接上游丝，启动试机，激动人心的时刻来的，完全正常。

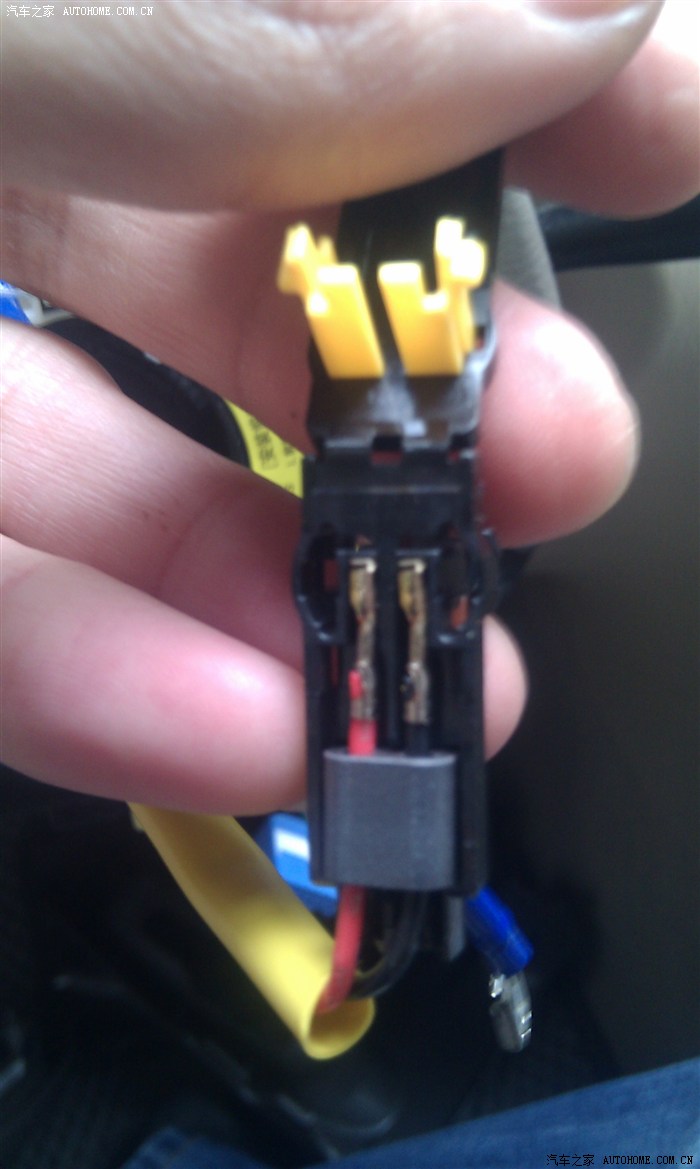

最后发现一个问题，就是要将高配游丝的汽囊插头换回原车的插座就可以了，将插座拆开，两个插头调换




装回方向盘，试装多功能键，不出所料， 是刚好放得下的。

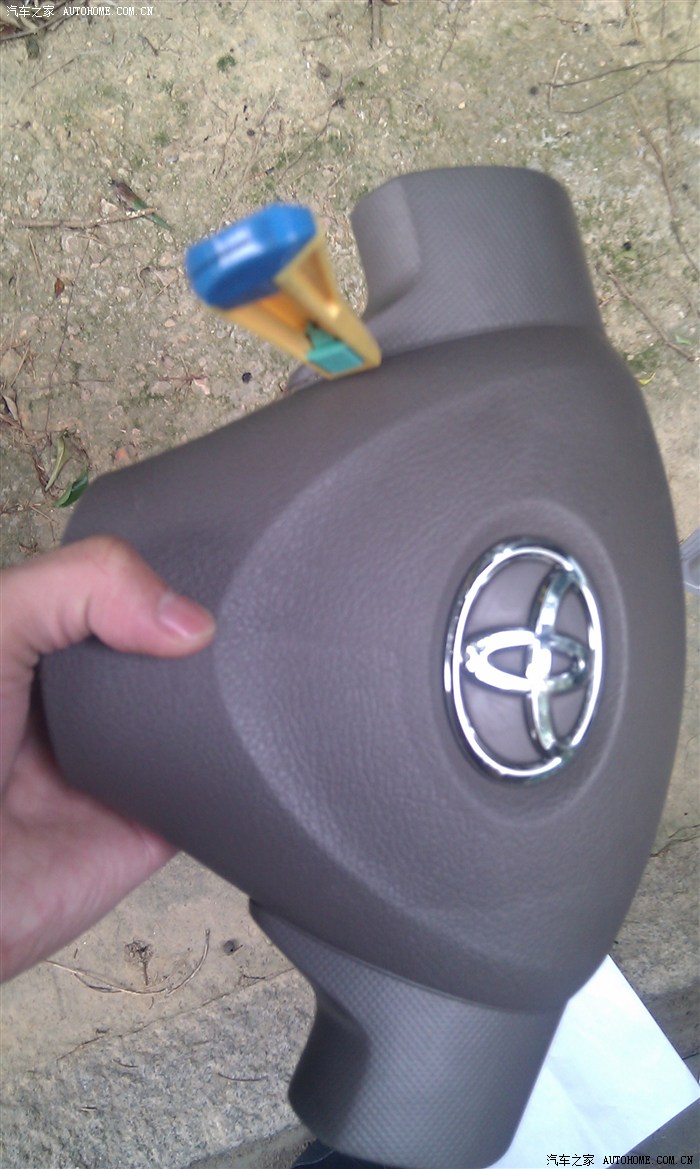

将气囊两翼割下来


里面的格条也要割下来

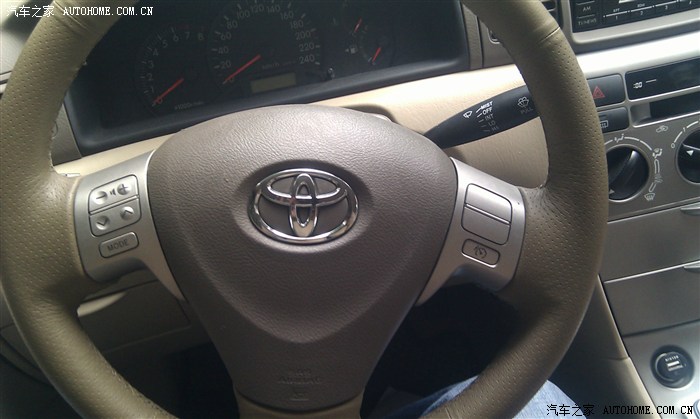

装好所有东西，终于大功告成了，yes!!!!!!!!!庆祝一下 欢迎一起交流QQ：185172725

顺便出售我升级留下来的原配游丝。
分割线=========================1.19号更新

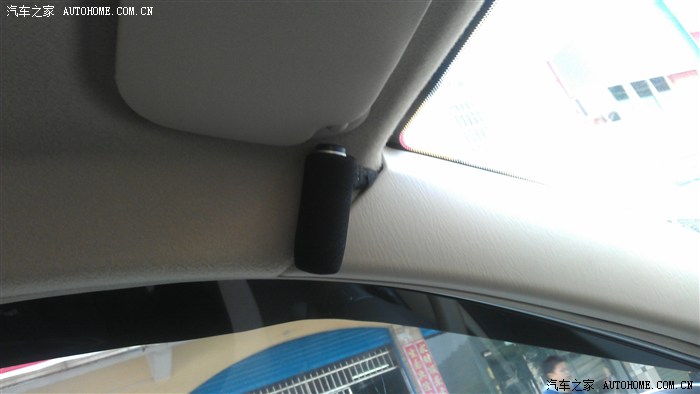

为我的森林人作最后的修改，加装蓝牙麦克风，设置上车自动配对蓝牙。这是链接地址。

http://club.autohome.com.cn/bbs/thread-c-109-19150890-1.html

安装完后这车机的功能可以说是完美了。相信大家都有试过正在开车的时候电话响了，但是手机在裤子里拿不出来的情况吧，装上它之后上车不用将手机拿出来，有电话直接按接听，下车也不怕忙记取电话了。还能将电话本存到车机里，还能设置1-6号键为快速拨号，这功能非常强大。
