深圳瑞纳车友会车友改装自发光。

今天帮车友改了个自发光。第一次改，折腾了三个小时，呵呵，本来不用这么久，因为把指针给拆了。所以麻烦很多，又要撬开马达，其实发现自发光其实不是想象中那么复杂，那么难改。

先打个广告：

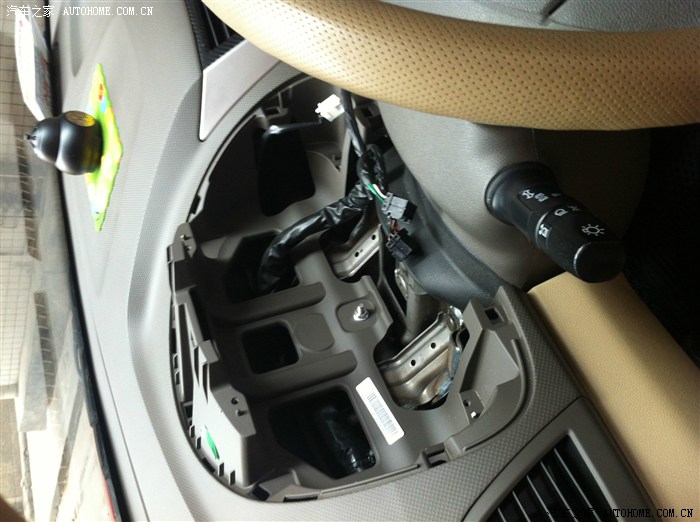

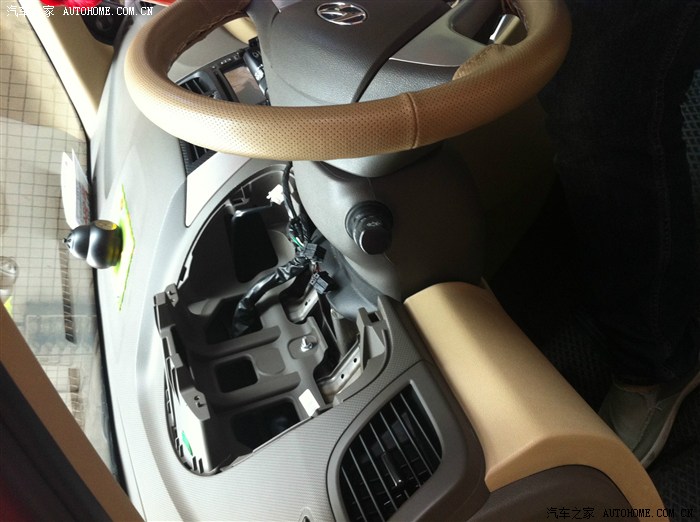

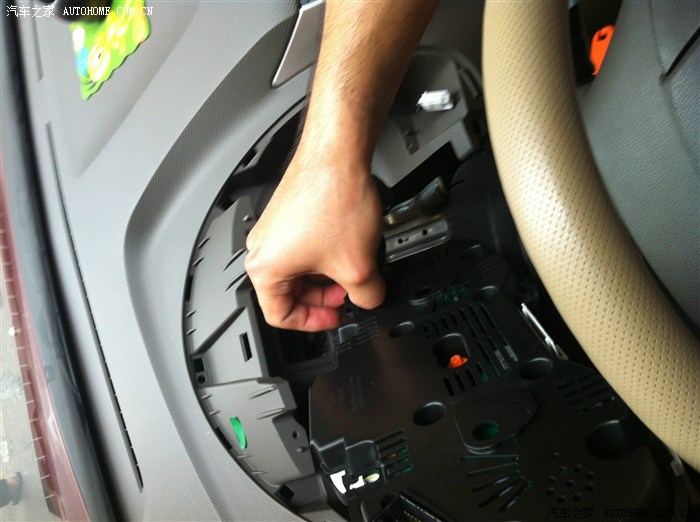

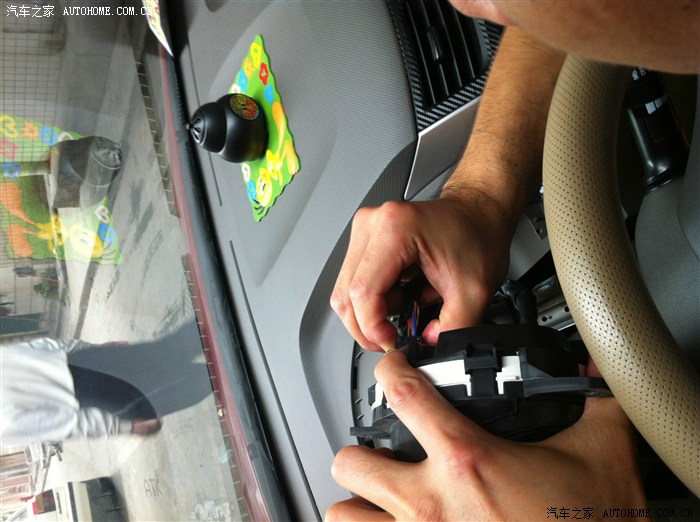

首先拆下仪表盘，

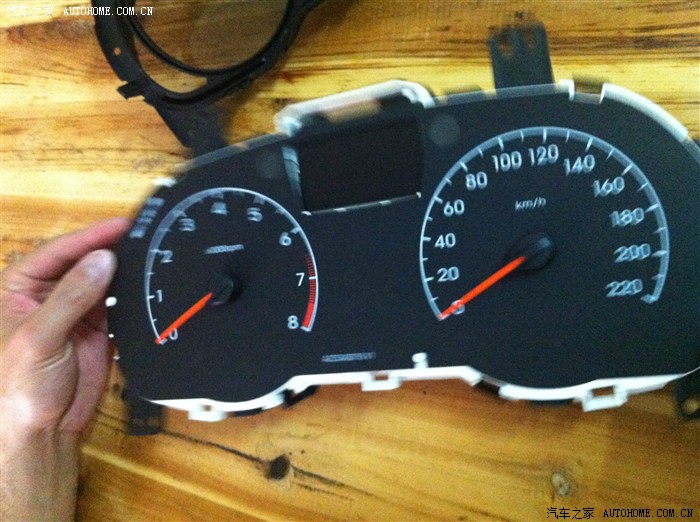

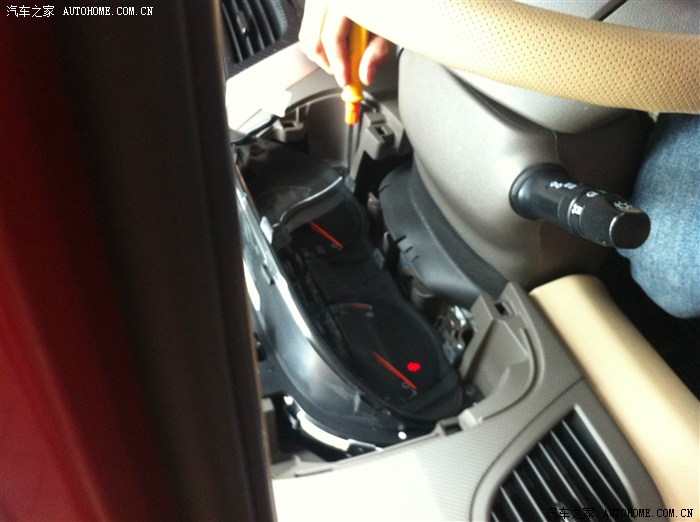

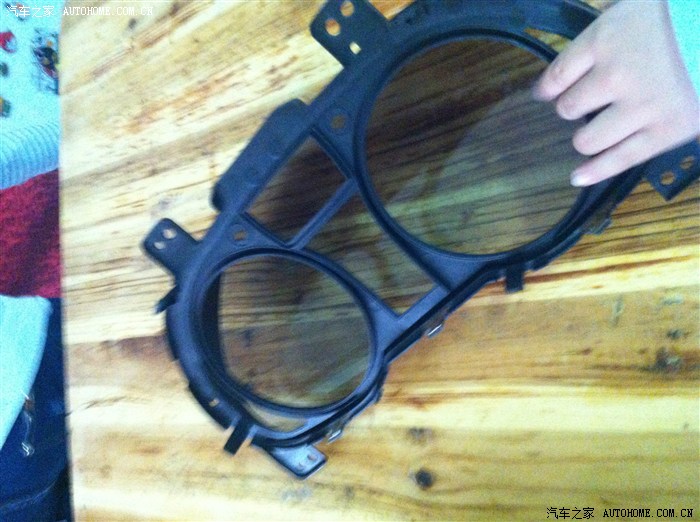

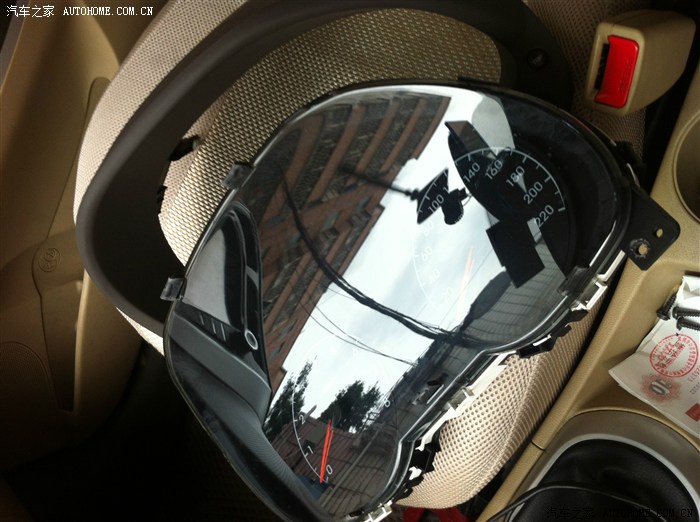

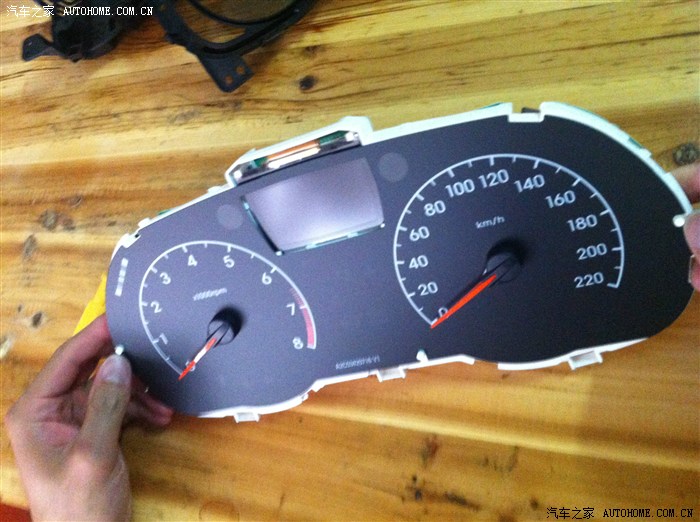

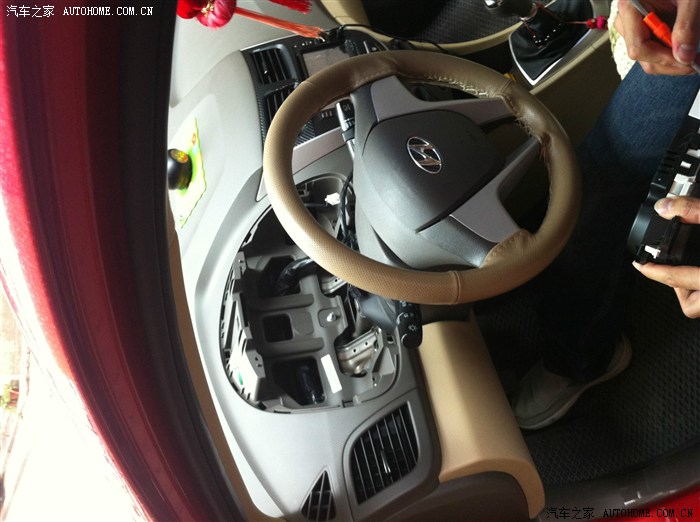

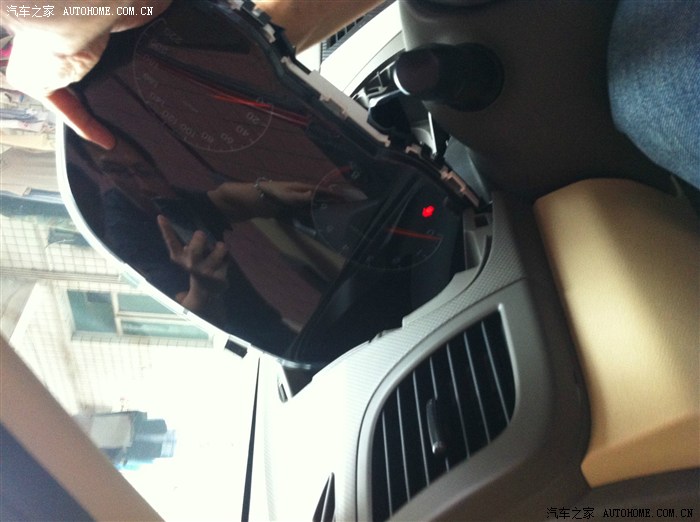

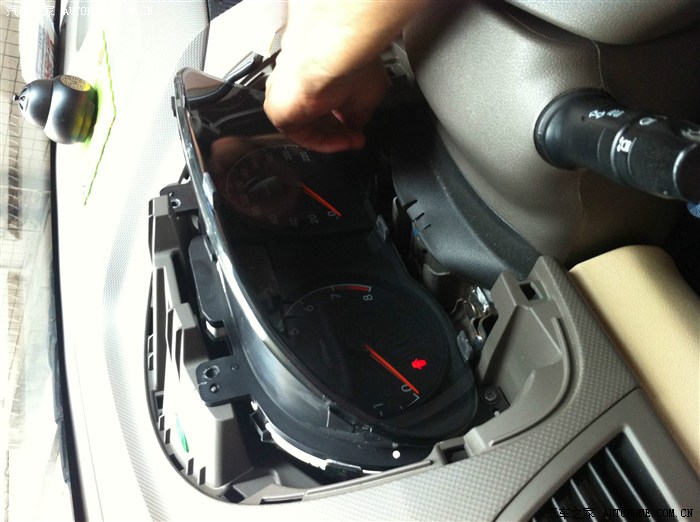

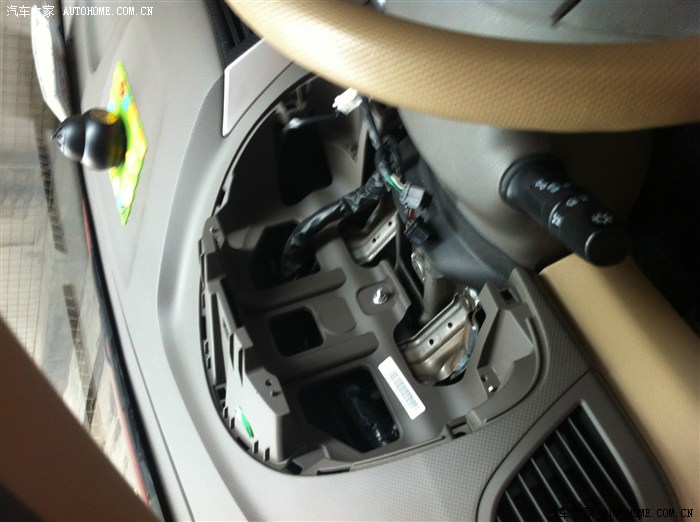

先把方向盘调低，先拆出下面部分，稍稍用力就可以拆出，然后拆掉玻璃罩子，

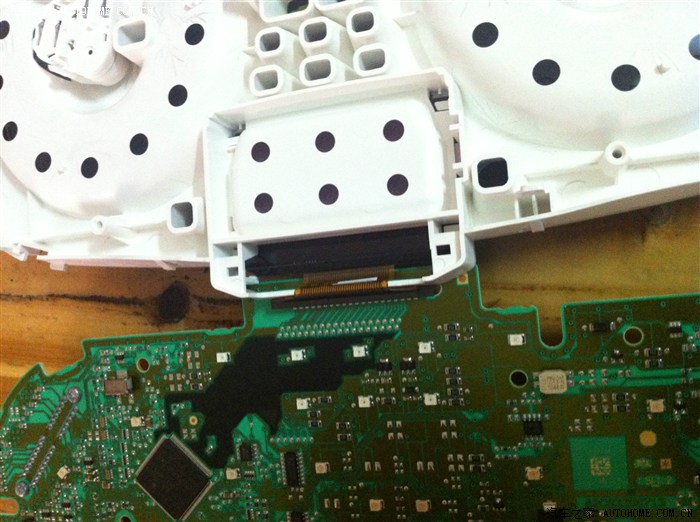

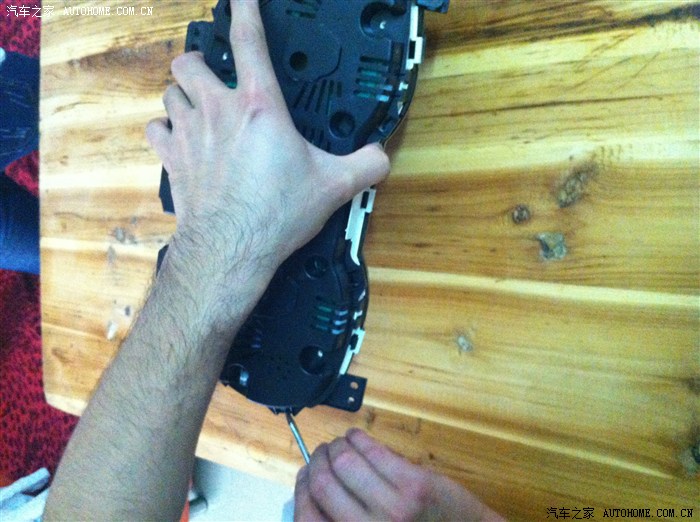

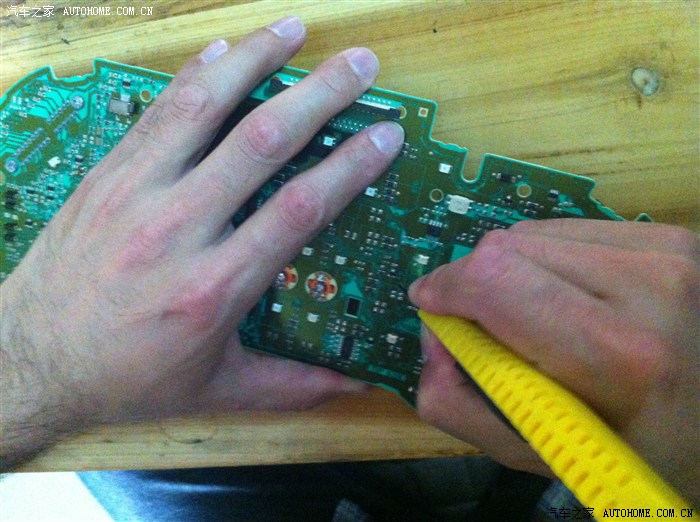

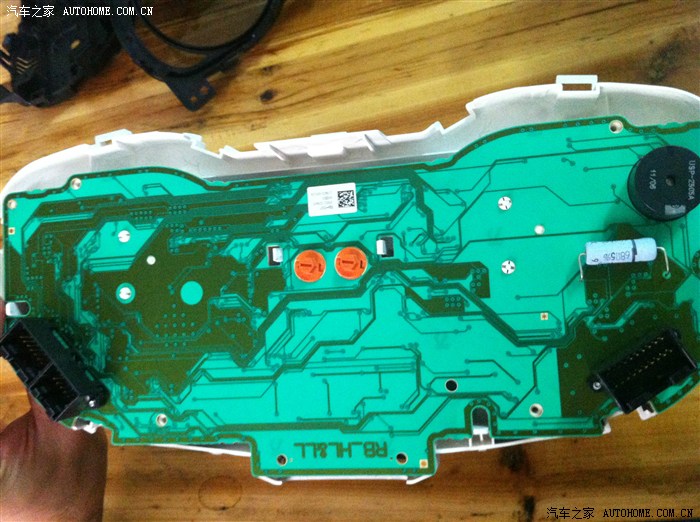

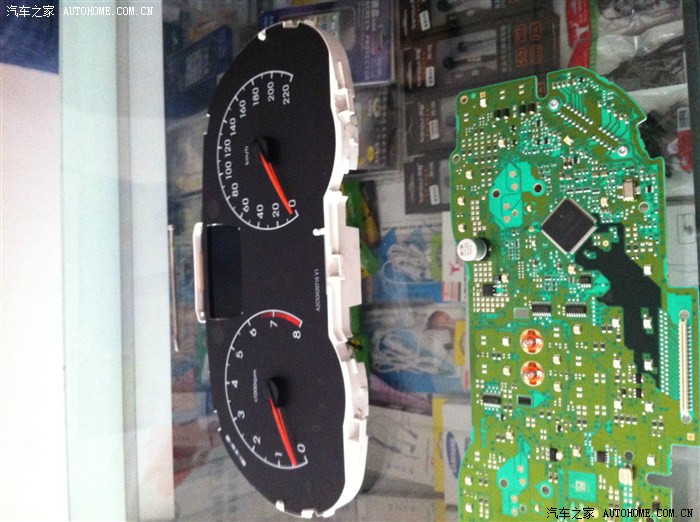

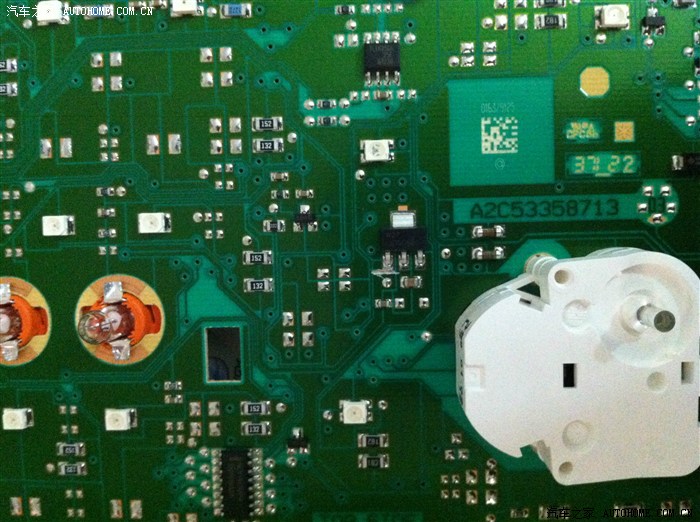

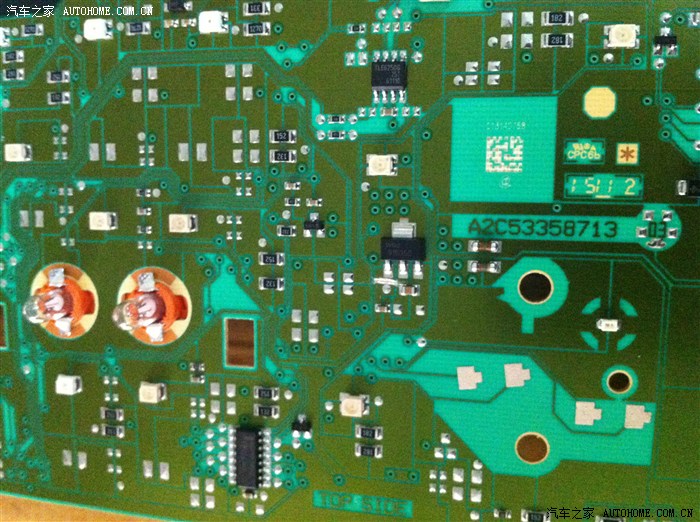

其次就是电路板，电路板上有四个圆形卡扣和两个方形卡扣，圆形卡扣是固定指针马达的，这里需要将圆形卡扣中间的圆棒捅进去，稍微用力按下卡扣就OK了。

而方形卡扣是固定电路板的，轻轻掰一下就好了。仪表盘几乎都是卡扣来着，拆出很方便，在拆出电路板的时候，注意有跟油表和里程表的排线，别太用力了。

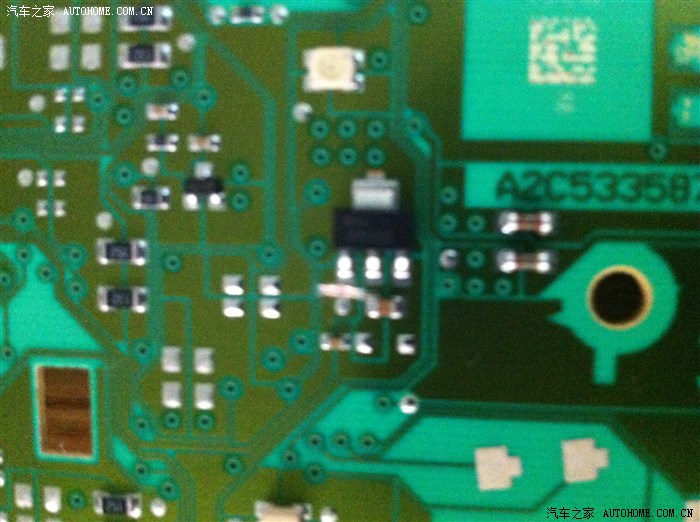

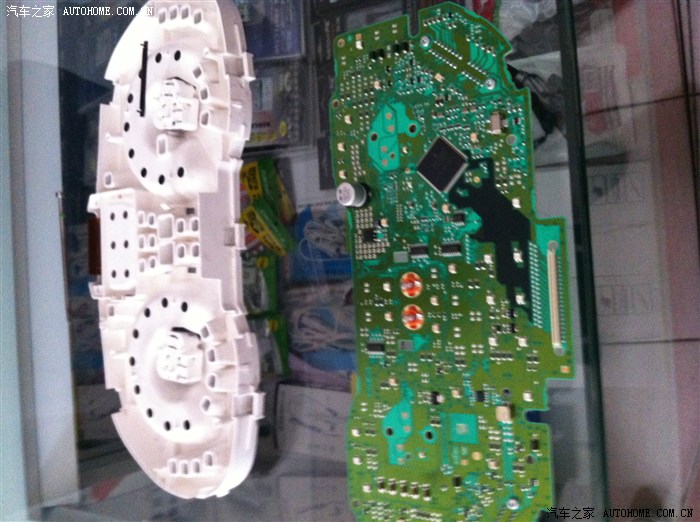

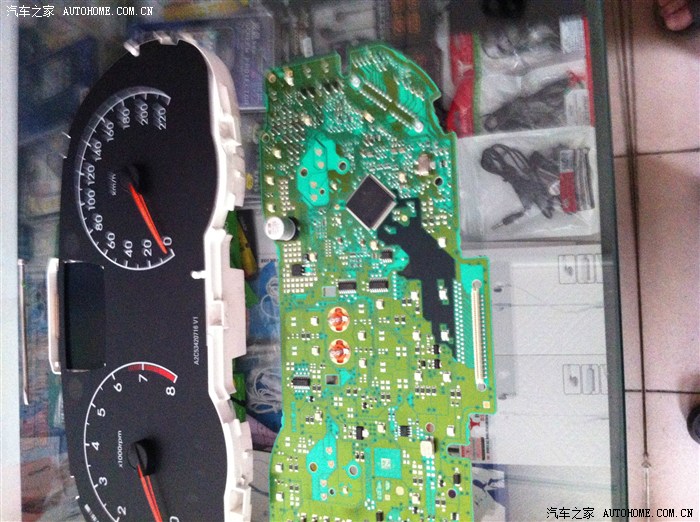

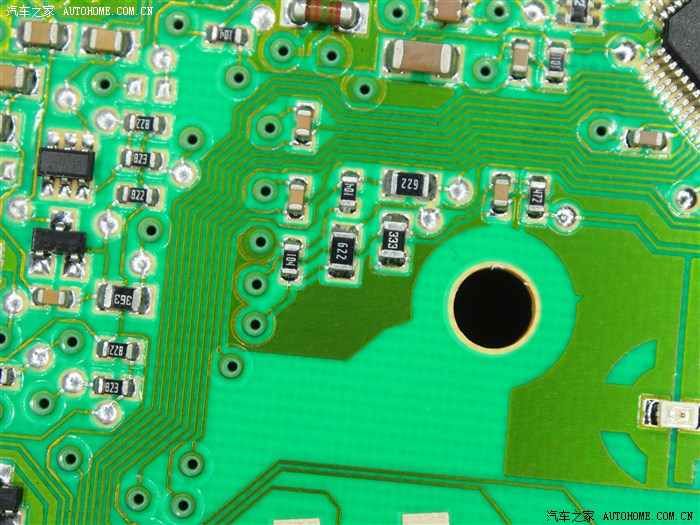

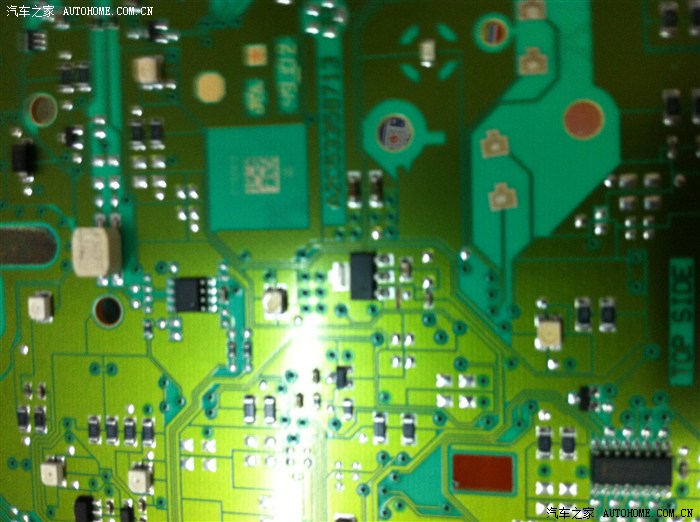

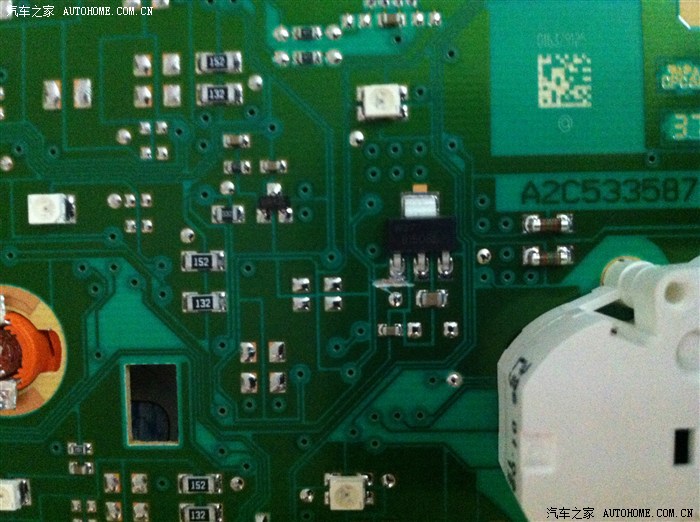

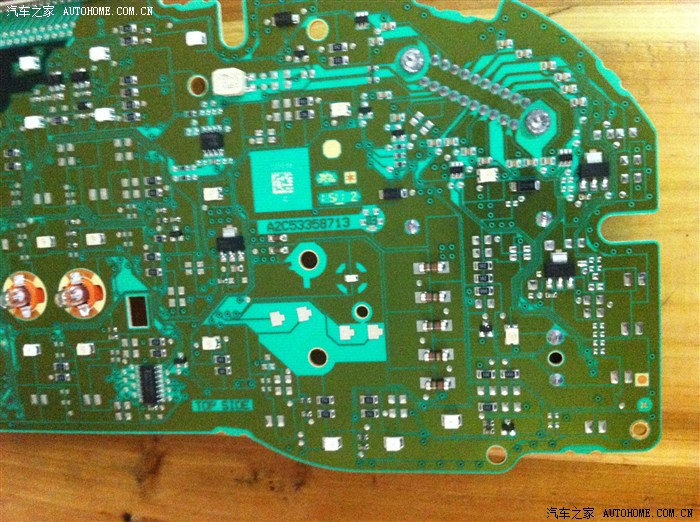

现在拆出电路板后就开始改了，首先断开将这里断开，其实我都是按部就班的，这里都是跟炒饭哥学习的，，

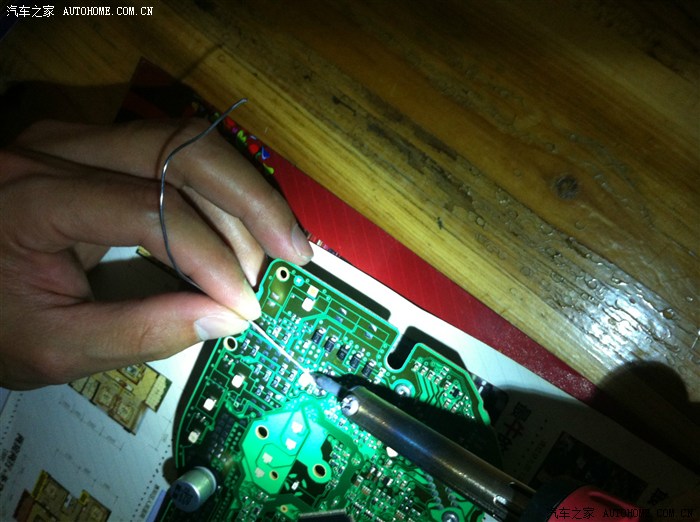

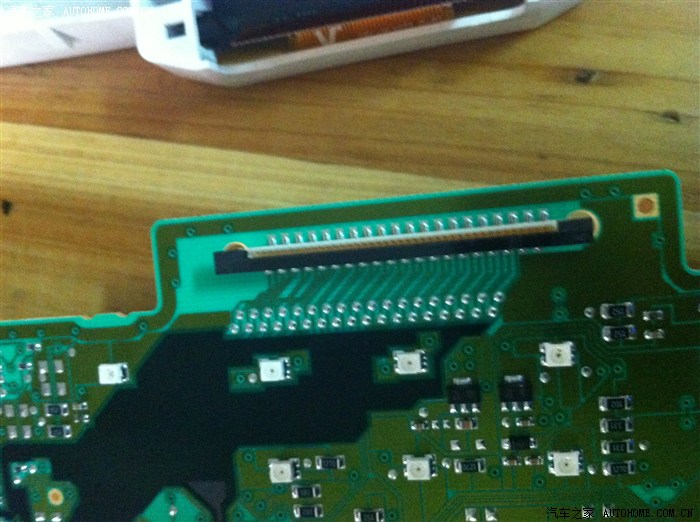

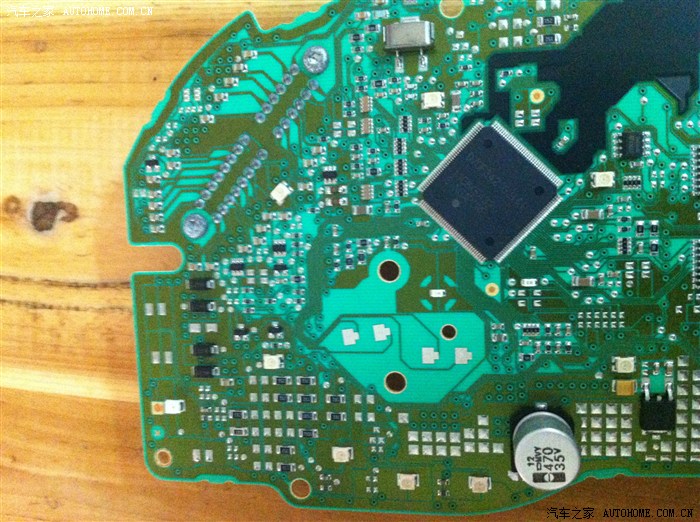

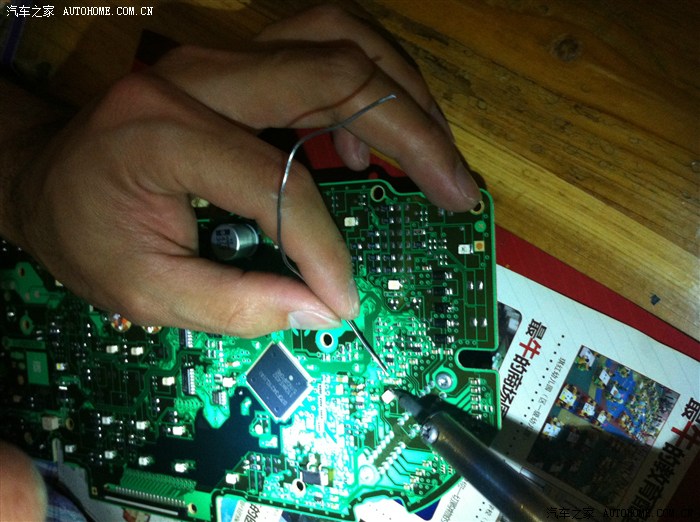

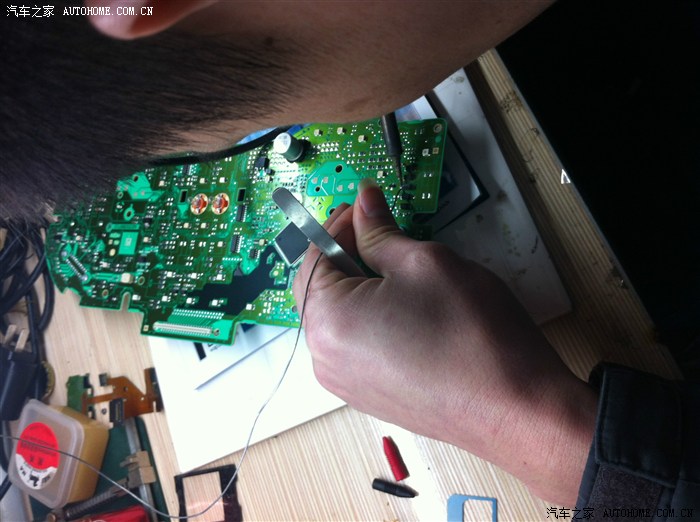

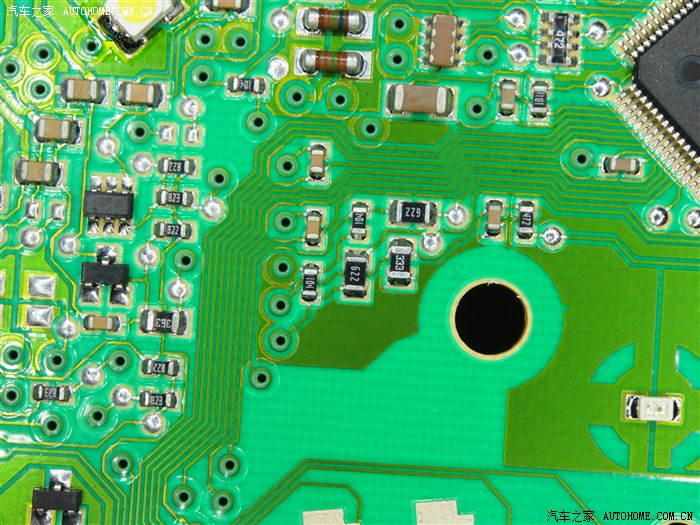

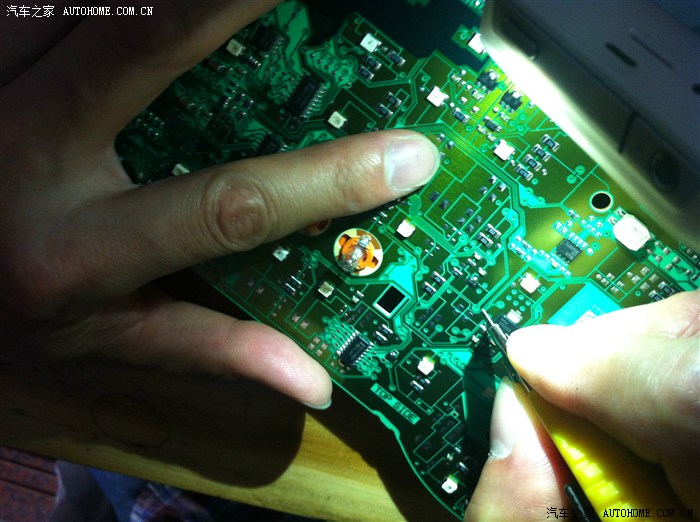

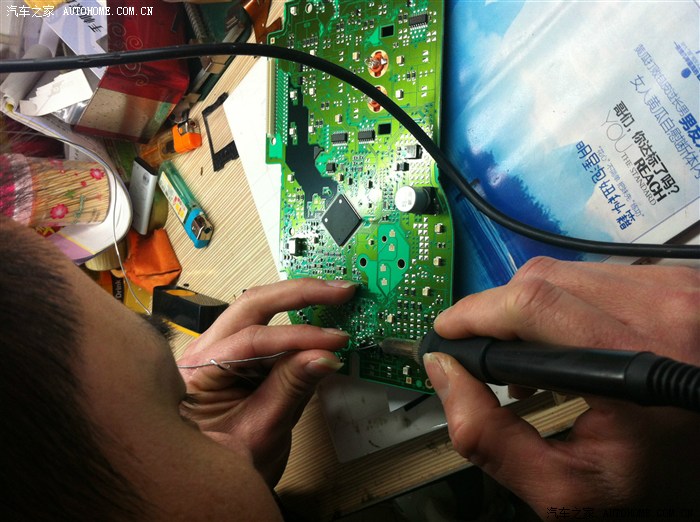

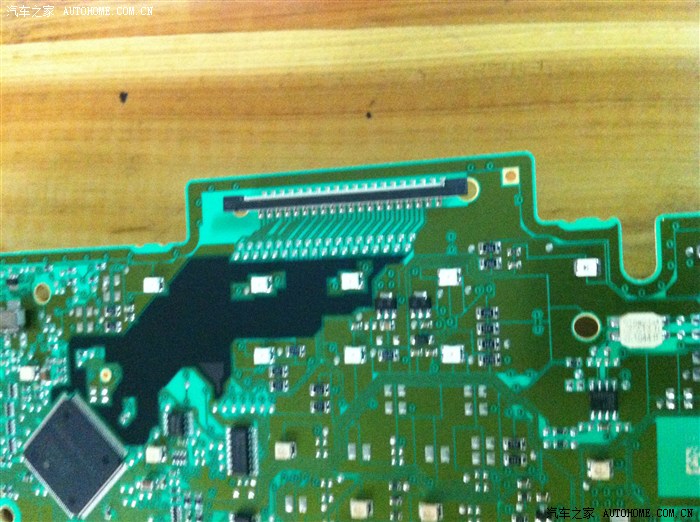

然后接着就是把原装的弱红灯焊掉，换上LED白光灯，焊接的时候一定注意正负，最好用色笔标识一下。

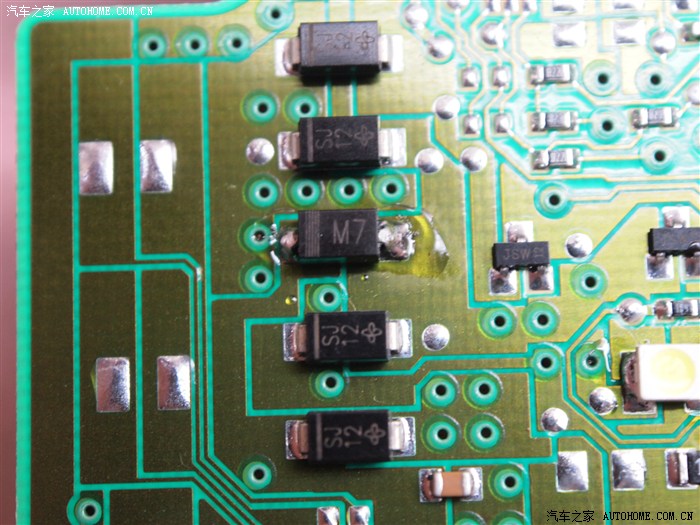

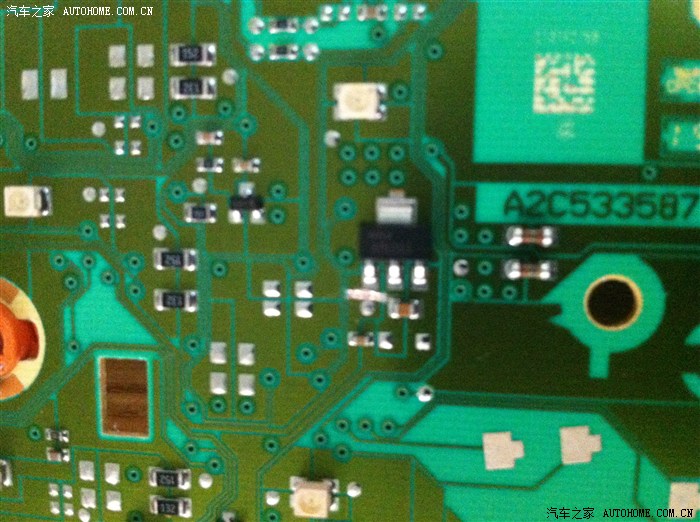

然后焊接M7的整流二流管。

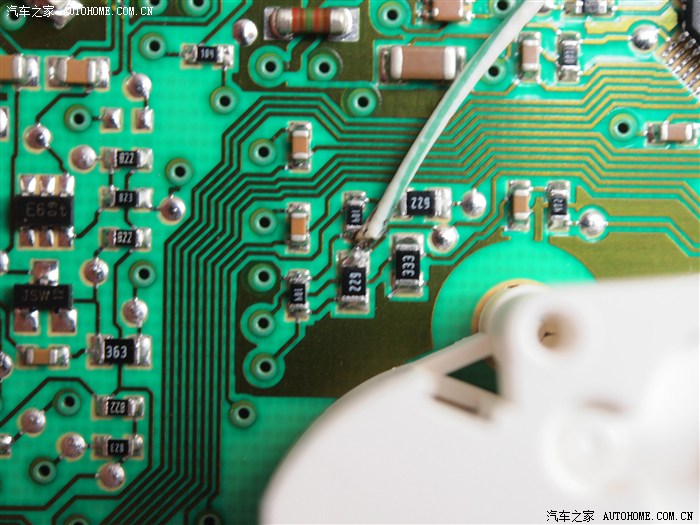

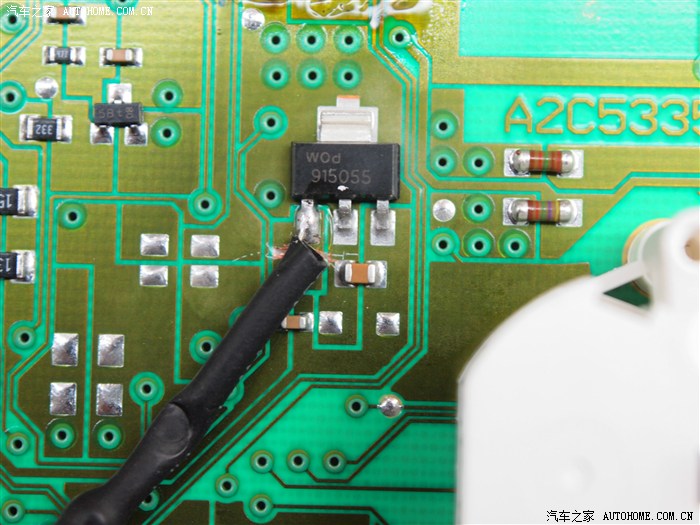

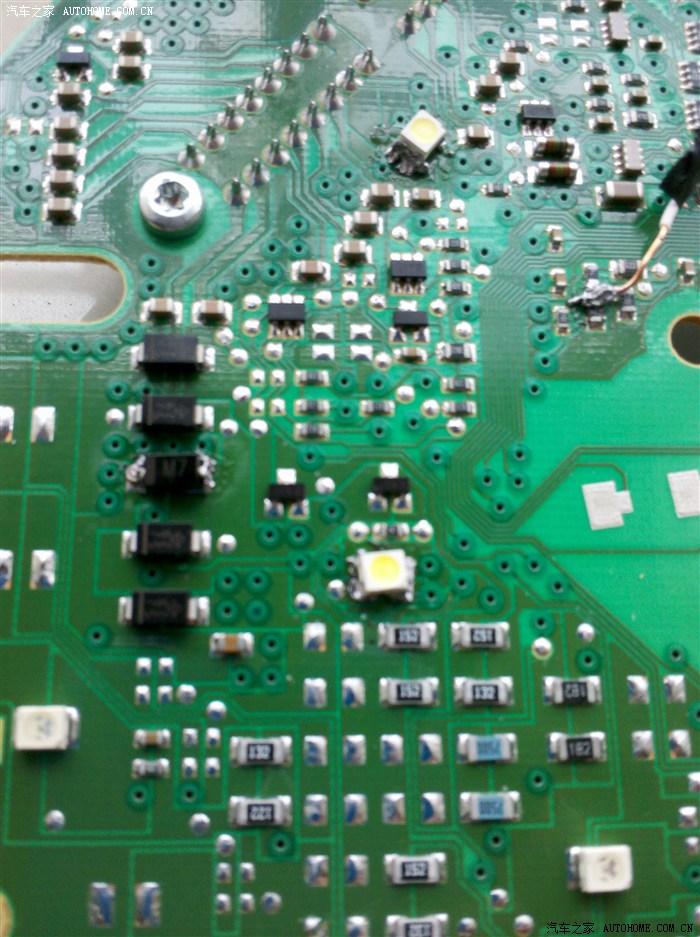

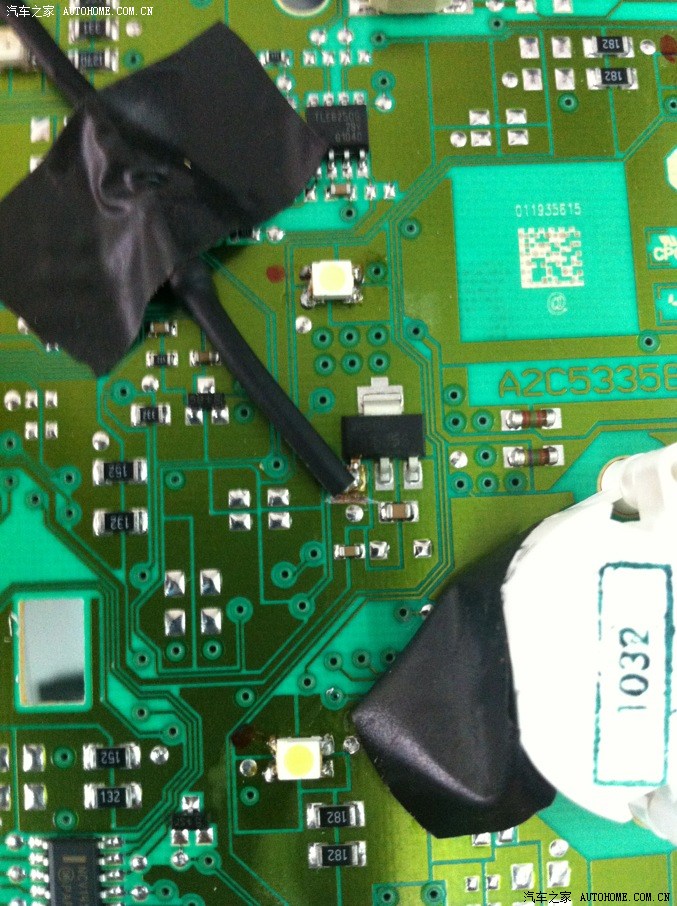

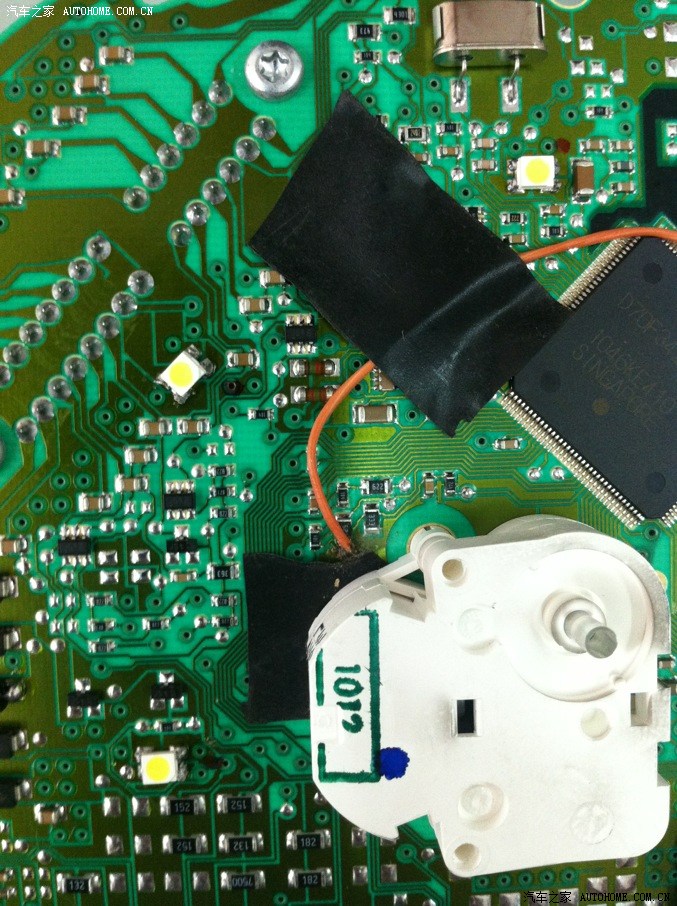

最后将飞线连接起来，飞线一端。
飞线另一端。

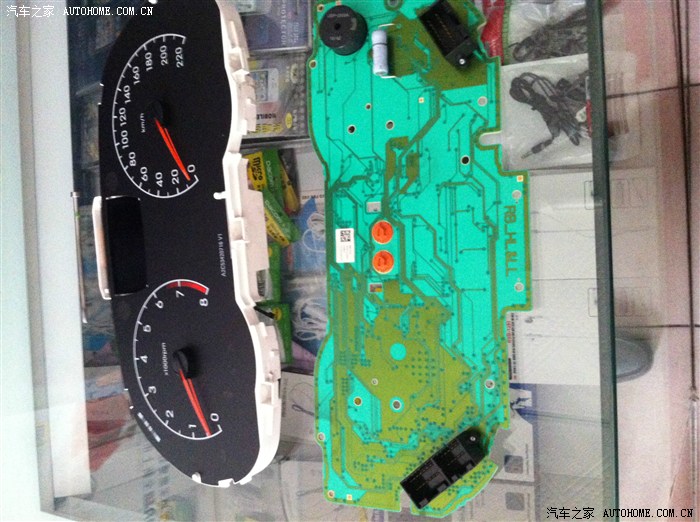

整体图。

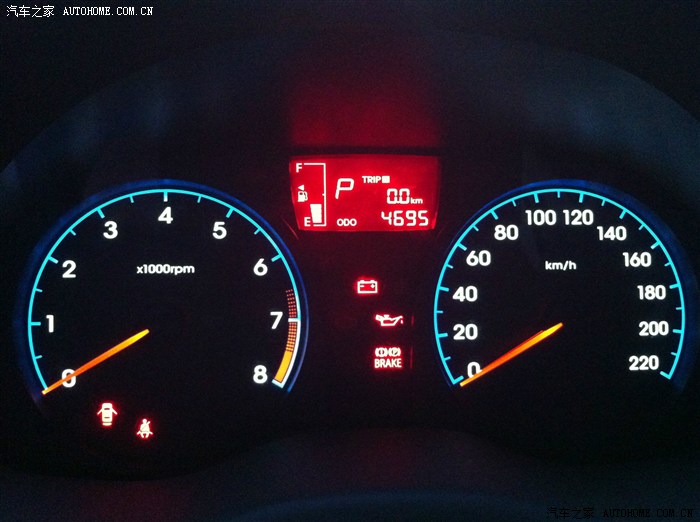

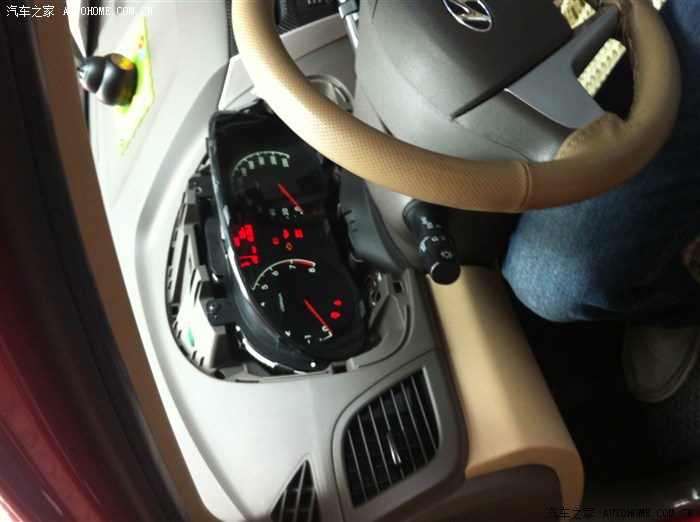

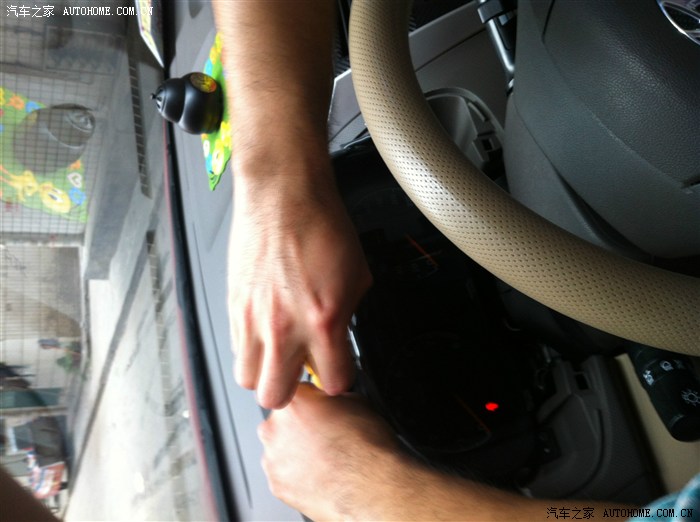

到这里基本完工，然后依次装起来，上车试一下，看灯是否亮，

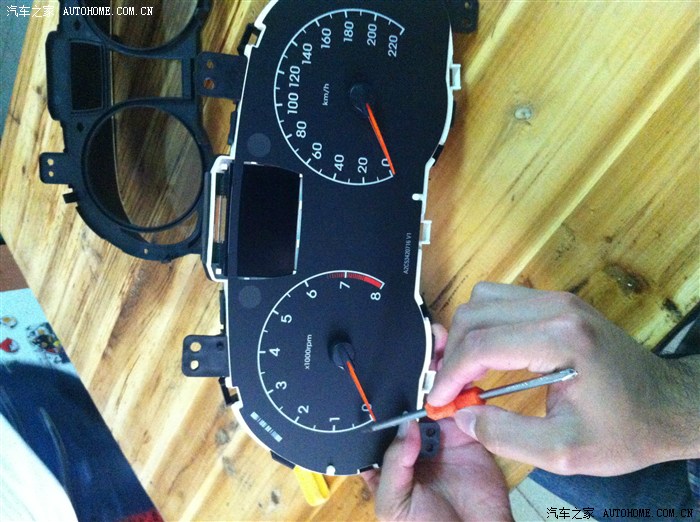

最后提醒指针最好是不要动它，如果动得不好，很麻烦，要拆马达调整。

这里感谢炒饭哥的技术支持。。。。。。。。。。。。。

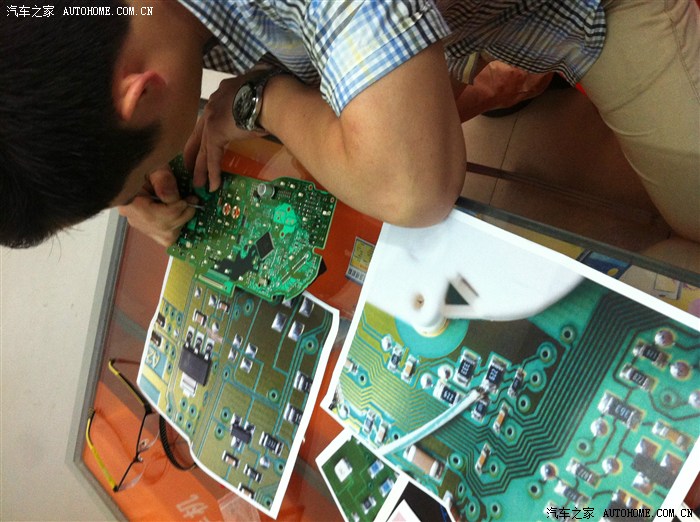

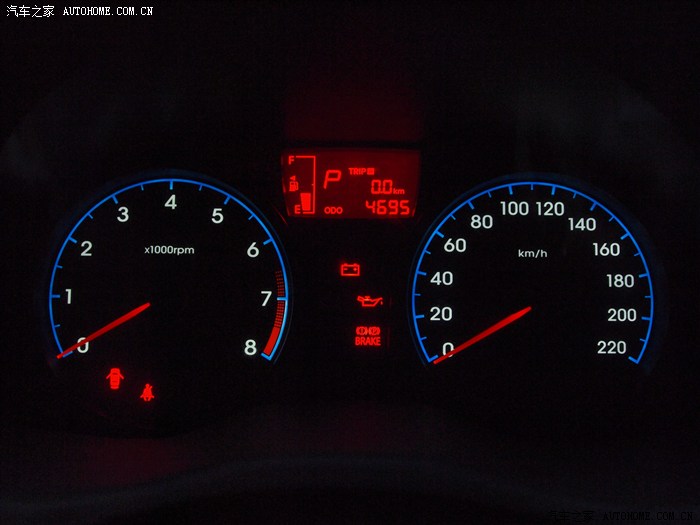

下面上些图片大家慢慢欣赏。有上次炒饭哥改的图片，也有今天兄弟我改的图片，就不一一说明了。有什么不懂的，大家可以一起探讨探讨，呵呵。
