艾瑞泽5改侧影像+倒车影像 详细教程 多图
艾5颜值高，空间大，用料良心，安全性高！深得年轻人的喜爱！1825宽体轿跑风格，车身宽大，跑起来信心十足。
这不，由于车身较宽，很多新手车主，尤其是人见哀，花见花败的女司机们，往往会对车身宽度预估不足，对侧面距离判断不够精确，在经过一些狭窄路段时，经常会对车轮位置，侧面距离等把握不准，一不小心就给爱车留下了伤痕…
伤在车身，痛在人心啊！
为了给小艾添上一双明察秋毫的眼睛，本人决定对它大动干戈——安装侧视。
本人领潮，希望在中控屏幕上显示侧视，打转向灯显示对应侧的视频。
所以，硬件上需要：
安卓中控屏（送后视摄像头）
2个侧视摄像头
3路视频切换器。
所需工具参考：
1:套筒套装（拆卸必备工具）
2:十字螺丝刀（拆卸必备工具）
3:手枪钻（后视镜钻孔必备工具）
4:绒布胶带（包裹线束减震防异响）
5:小镊子（辅助拆后视镜片）
这不，由于车身较宽，很多新手车主，尤其是人见哀，花见花败的女司机们，往往会对车身宽度预估不足，对侧面距离判断不够精确，在经过一些狭窄路段时，经常会对车轮位置，侧面距离等把握不准，一不小心就给爱车留下了伤痕…
伤在车身，痛在人心啊！
为了给小艾添上一双明察秋毫的眼睛，本人决定对它大动干戈——安装侧视。
本人领潮，希望在中控屏幕上显示侧视，打转向灯显示对应侧的视频。
所以，硬件上需要：
安卓中控屏（送后视摄像头）
2个侧视摄像头
3路视频切换器。
所需工具参考：
1:套筒套装（拆卸必备工具）
2:十字螺丝刀（拆卸必备工具）
3:手枪钻（后视镜钻孔必备工具）
4:绒布胶带（包裹线束减震防异响）
5:小镊子（辅助拆后视镜片）
【第一部分】
首先，介绍如何拆卸、安装中控屏
首先，介绍如何拆卸、安装中控屏
1:拆档把，往上提即可
2:拆掉这两个螺丝，即可抽出点烟器面板，注意后面有2个接线柱拔掉。
2:拆掉这两个螺丝，即可抽出点烟器面板，注意后面有2个接线柱拔掉。
3:空调控制面板下面2个螺丝拆掉（注意螺丝别掉下去）

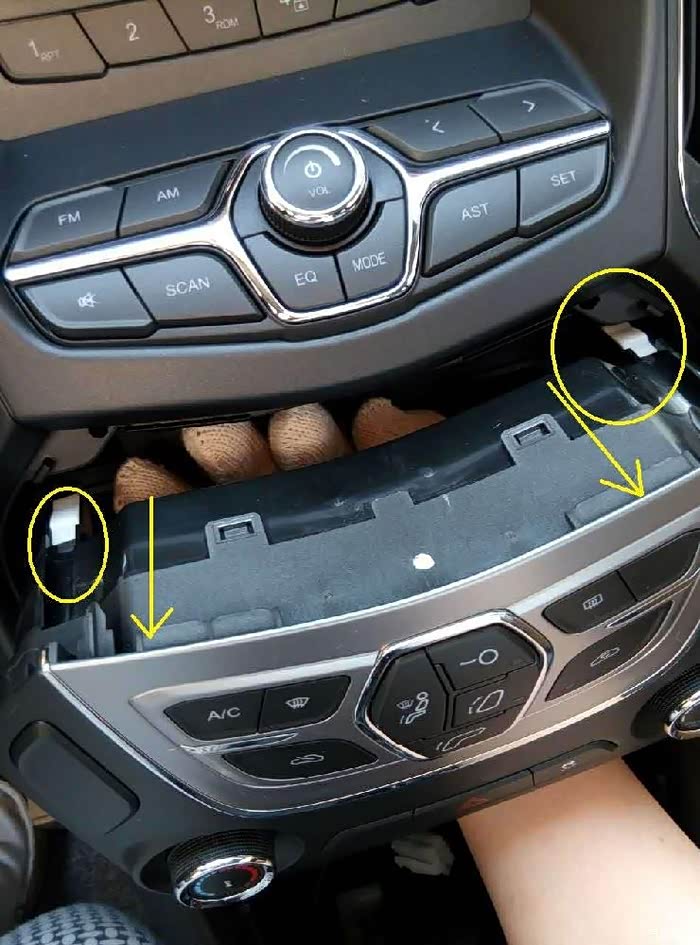

4:手伸进去这样拉出空调面板（注意拆开后面的线束）
5:顶开空调出风口面板两边的扣子，然后分别向外拉，即可拆下：

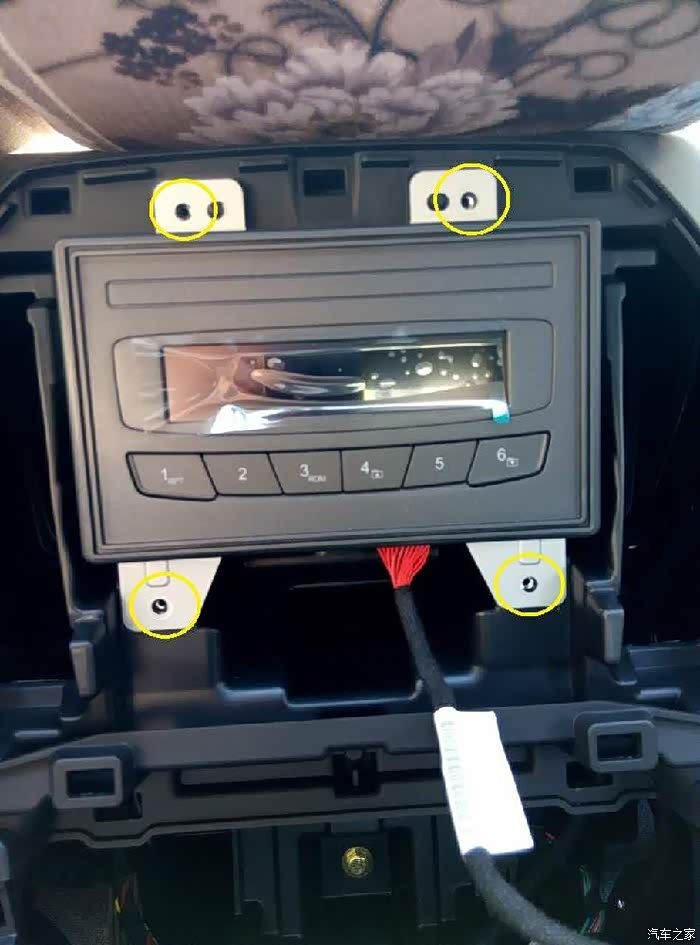

6:最后就是拆原先的收音机了，4颗螺丝拧掉，拔掉后面的线束，搞定。
【第二部分】
中控拆下来后，我们需要安装中控导航屏，并考虑连接3路切换器以便安装后视，侧视系统。

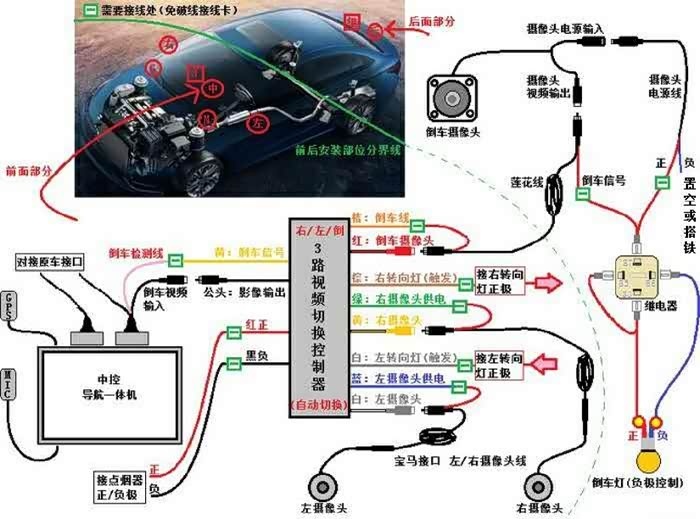

先上全局电路图： 图片来源网络
中控拆下来后，我们需要安装中控导航屏，并考虑连接3路切换器以便安装后视，侧视系统。
先上全局电路图： 图片来源网络
【第三部分】
倒车摄像头走线。本人中控屏购入较早，那时还没有支持原车摄像头接口，所以把摄像头视频线拉到了前面，且从倒车灯取的倒车信号。
注意：mt车型倒车灯是负极控制，所以需要用继电器转换一下。而cvt车型无需继电器，直接取倒车灯正极即可。
倒车摄像头走线。本人中控屏购入较早，那时还没有支持原车摄像头接口，所以把摄像头视频线拉到了前面，且从倒车灯取的倒车信号。
注意：mt车型倒车灯是负极控制，所以需要用继电器转换一下。而cvt车型无需继电器，直接取倒车灯正极即可。

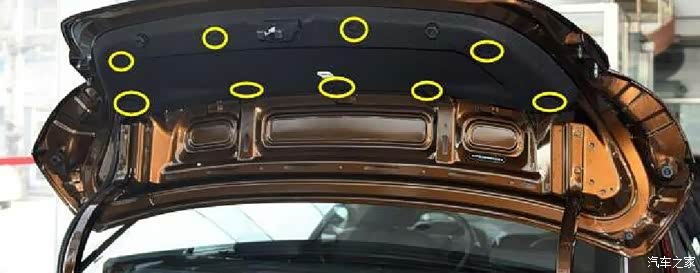

1: 拆后备箱盖板，扒开扣子即可
2:从倒车灯取电要拆的部分，以及线路走线位置参考
2:从倒车灯取电要拆的部分，以及线路走线位置参考

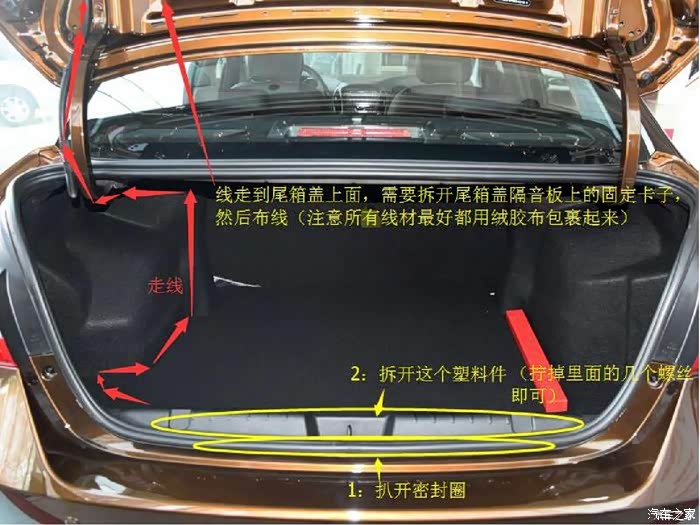

3:走线参考
【第四部分】
拆门板，装侧视
拆门板，装侧视

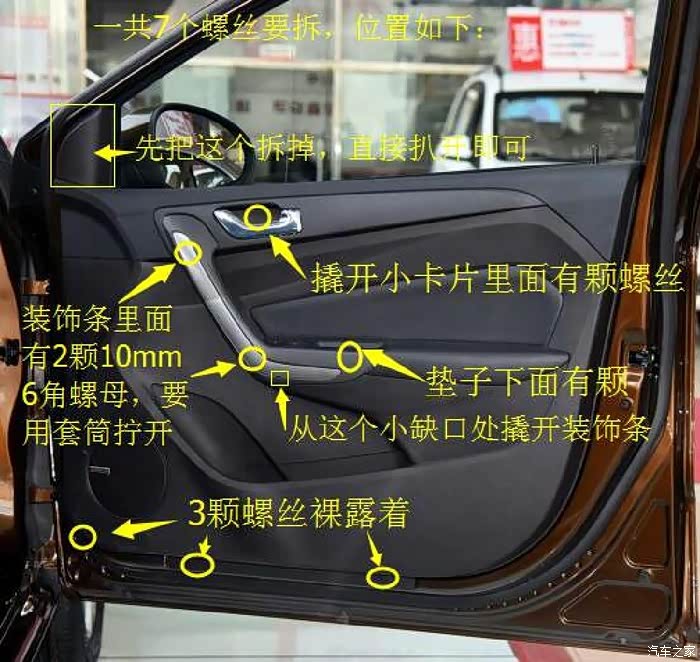

1:拆开门板，拆下后视镜
2:拆后视镜
3:打洞
4:穿线
5:取转向灯正极
6:喇叭拆掉方便接下来穿线操作

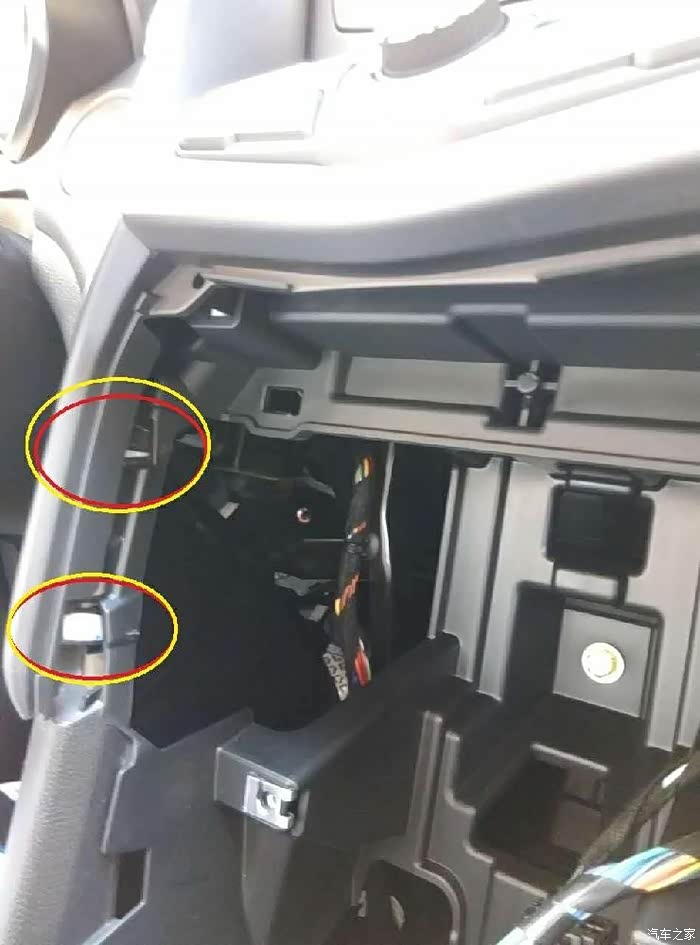

7:拆手扣箱
8:走线到室内
最后
附上安装效果图供参考：
附上安装效果图供参考：
请在专业人员指导下进行规范改装操作 本文仅供参考 图片来源网络
谢谢大家！
谢谢大家！
谢谢大家
