05款伊兰特中央扶手箱后排加装USB手机冲电接口

现在用智能手机的人越来越多，但智能手机电池不耐用是一大缺点，有时车上坐几个人，手机控们个个要冲电，伊兰特中控台上已经有两个冲电接口了（一个点烟器，一个12V供电口），还是不够用，而且后排乘客如果要冲电的话要插到前面来，也很不方便，冲电时不用玩手机了，因此决定在后面加装USB冲电接口，但是装哪里是个问题，想来想去，决定装中央扶手箱的烟灰盒上，因车上禁止吸烟，所以这个烟灰盒对我来说没用，说干就干。

1、材料主要是三样东东，其它就是线材了，电源是从中控台的点烟器上接过来的，引线到烟灰盒处。

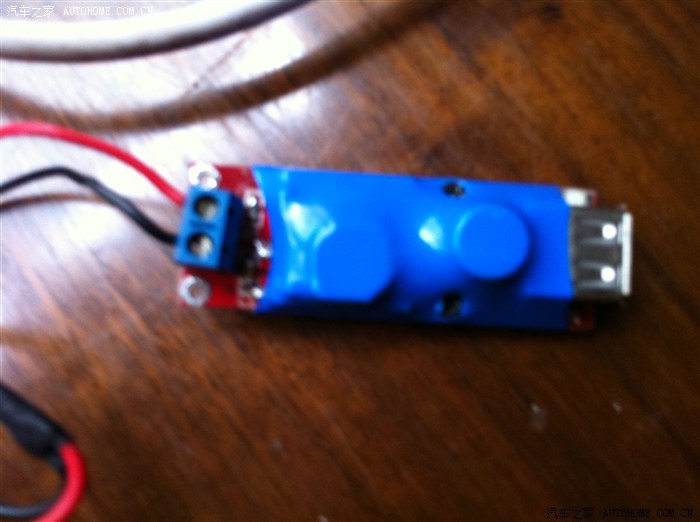

12V转5V3A电源模块，之前网购的，带USB口，给手机冲电没问题，支持IPHONE：

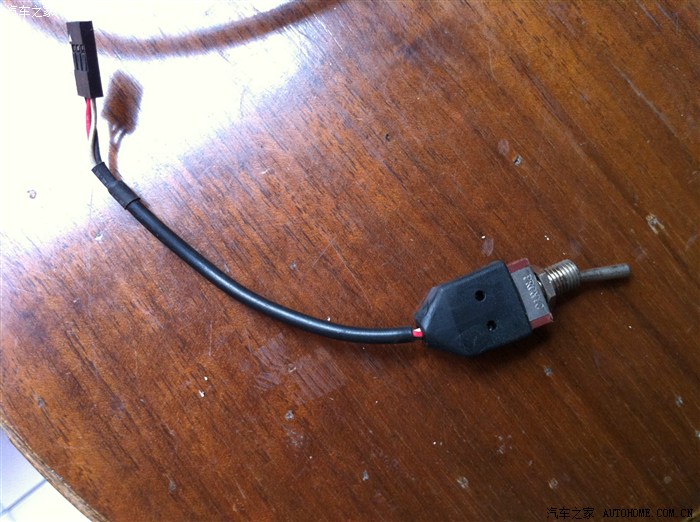

2、第二样：一个扭子开关，用其它开关也可以，不要小一点的，要不然装不下，用扭子开关主要是安装方便，钻个孔就可以，这个是在电脑机箱上拆下来的，早期联想主板的刷BIOS或超频的切换开关：

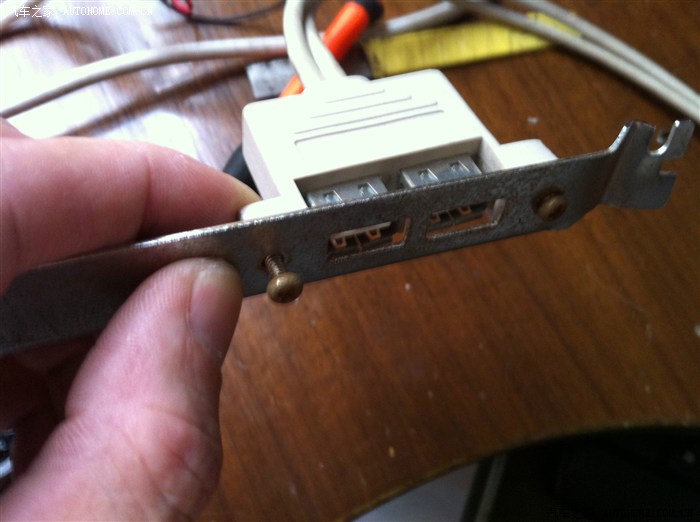

3、第三样，一个双口的USB扩展板，也是从电脑机箱上拆的，旧的，刚刚好可以装入烟灰盒中，这种带两个螺丝孔的安装比较方便：

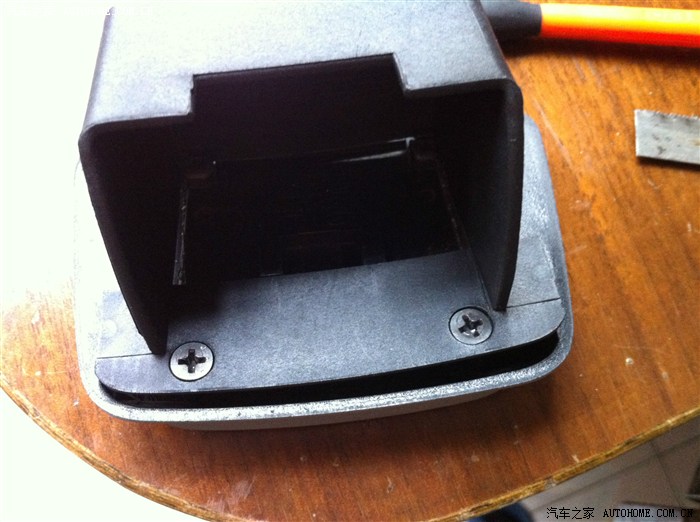

4、材料准备好了，拆下烟灰盒，分离出烟灰盒面板，卸下这两颗螺丝就可以分离出来了：

5、把USB扩展板的挡片拆下来，两边螺丝孔处再切掉一点塑胶，因为宽了一点：

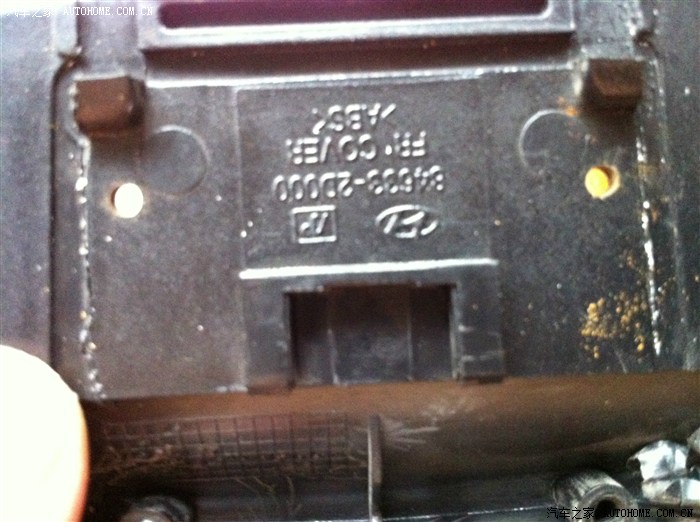

6、在烟灰盒上对好位置开两个螺丝孔，刚好能穿过螺丝就可以了：

7、开好孔的效果：

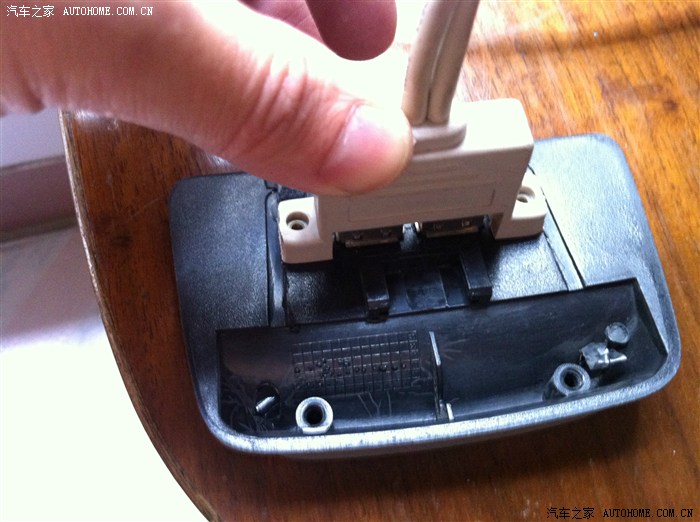

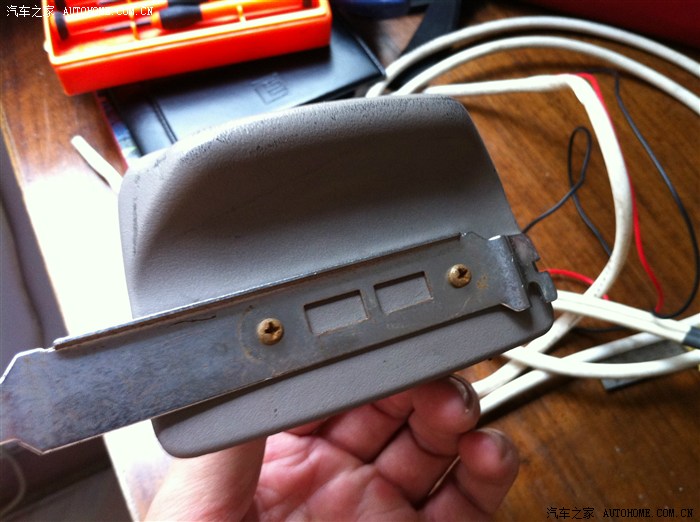

8、再把前面拆下的挡片的USB扩展接口装上，准备开两个USB的孔，这样定位开孔比较准，至少比画线准：

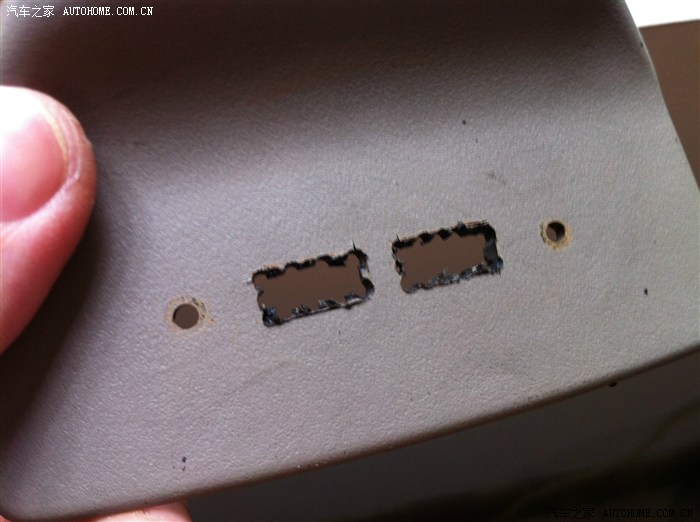

9、用电钻先开个基本的孔，然后再用介刀削平四周就可以了，基本不会有偏差：

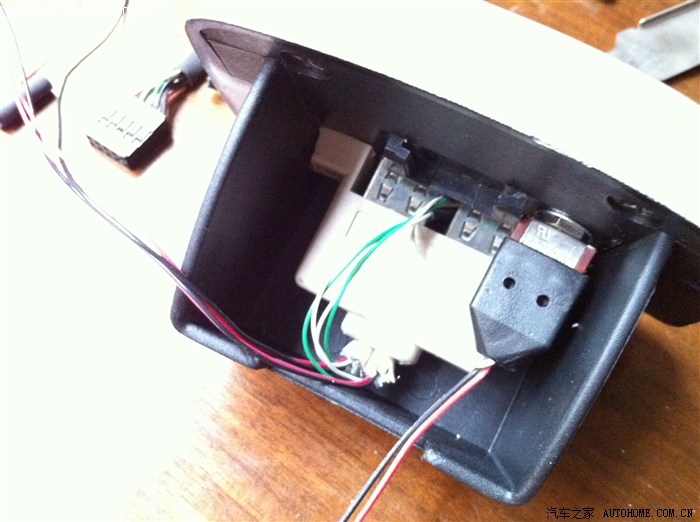

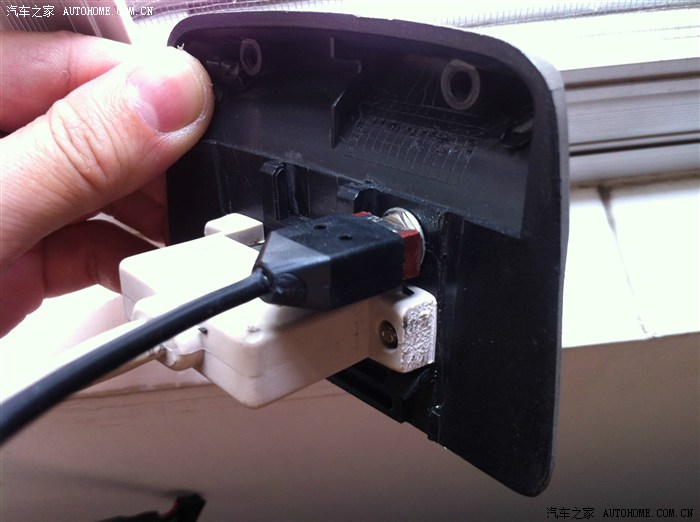

10、在边上再开一个开关的孔的，装上扭子开关：

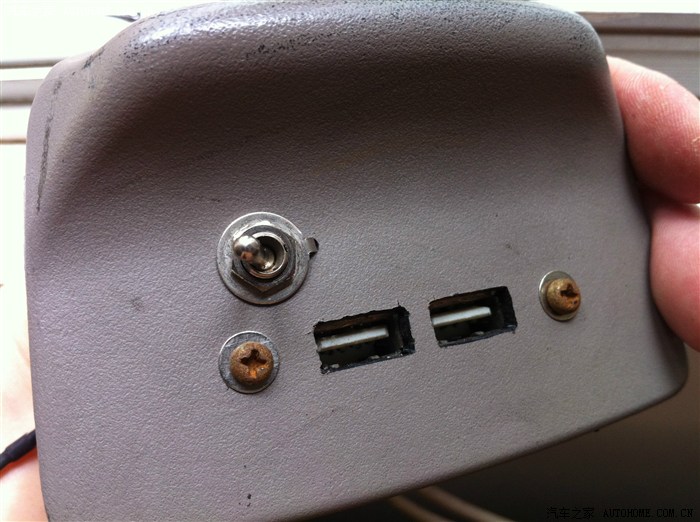

11、来张前面的效果图，螺丝有点生锈，将就着先吧：

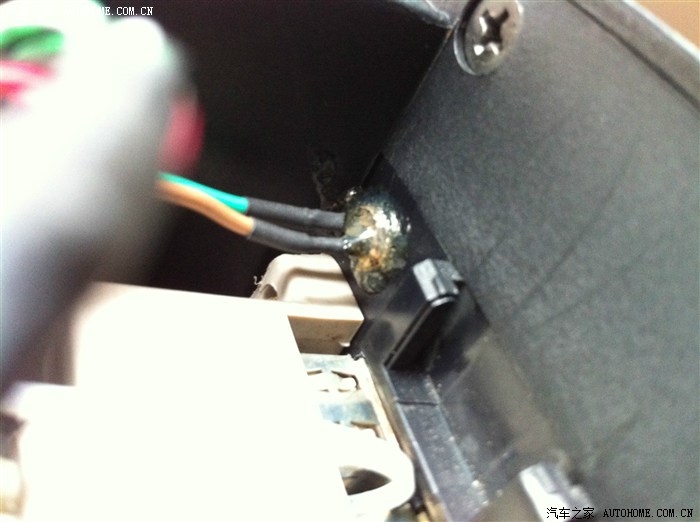

12、在另一边再开了个5MM的孔，安装一个LED指示灯，用点热熔胶固定：

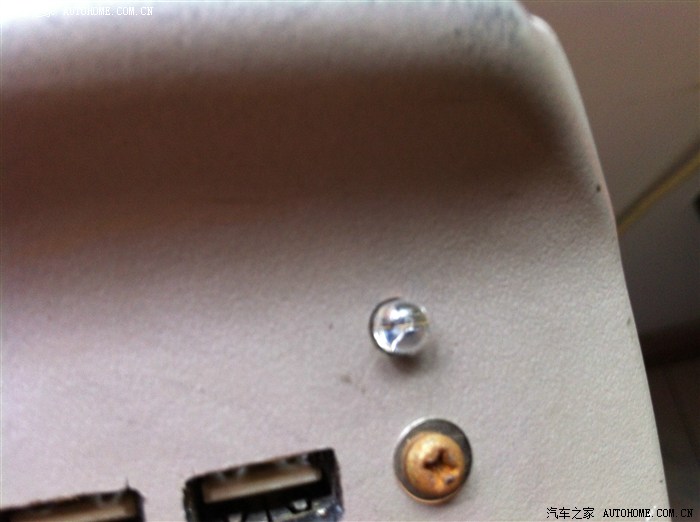

13、前面效果：

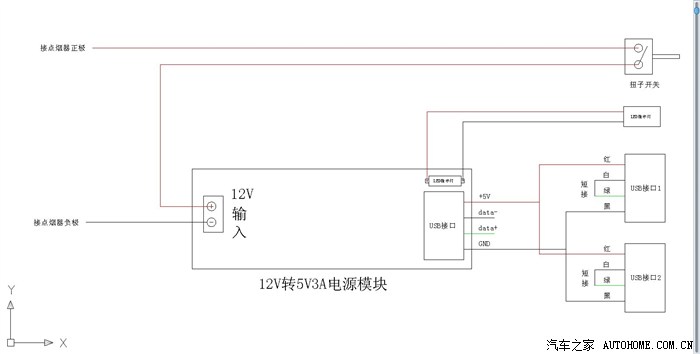

14、做到这里，接口的改装已经基本完成，剩下的就是拿到车上安装了，因为只有一个人，又有点赶时间，所以接线过程没有拍照，我上一张接线示意图供参考吧：

15、多余的线和电源模块塞到中央扶手箱里面，也就是烟灰盒下面的空间了，里面很空的，足够放得下，模块要用电工胶布包好，烟灰盒的槽后边要开个孔来穿线，一共有6条线，开孔时小心一点，别钻通到扶手箱里面了，这是完工后的效果：

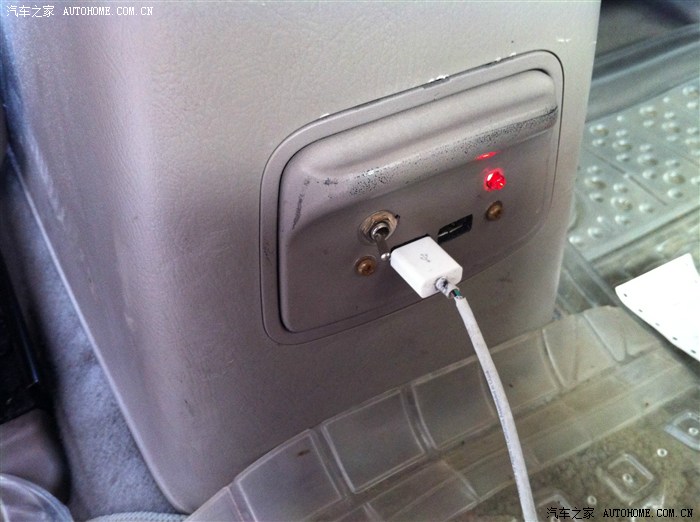

16、把开关打向左边是开，红灯亮通电了，插上手机线冲电，OK，收工。
