《《自己动手，万事不愁》》1.6自精加装1.2T豪华版大屏
前几日论坛收的1.2T大屏，成色不错，价格也合适，到手后就开始查各种资料，然后选配件
据说带灯的摄像头都不怎么样，而且要替换原车尾灯，并且位置是偏的，强迫症的有点受不住啊
琢磨了很久，想到了这种安装方法，可以不用替换尾灯，摄像头还可以装到正中央
USB和充电座很满意，原厂的一百多，这个不比原厂的差，嘿嘿
唯一的遗憾是AV输入没有成功，资料太少，以后再说吧
感谢@噪音花园提供的车机接线端子图，经过实证解决了AV输入的问题，在此感谢！
12端子尾插6脚为AV输入，5脚接地。1脚是AV右声道输入，2脚是AV接地，3脚是AV左声道输入
原帖地址http://club.autohome.com.cn/bbs/thread-c-3462-59464960-1.html#pvareaid=104340
据说带灯的摄像头都不怎么样，而且要替换原车尾灯，并且位置是偏的，强迫症的有点受不住啊
琢磨了很久，想到了这种安装方法，可以不用替换尾灯，摄像头还可以装到正中央
USB和充电座很满意，原厂的一百多，这个不比原厂的差，嘿嘿
唯一的遗憾是AV输入没有成功，资料太少，以后再说吧
感谢@噪音花园提供的车机接线端子图，经过实证解决了AV输入的问题，在此感谢！
12端子尾插6脚为AV输入，5脚接地。1脚是AV右声道输入，2脚是AV接地，3脚是AV左声道输入
原帖地址http://club.autohome.com.cn/bbs/thread-c-3462-59464960-1.html#pvareaid=104340

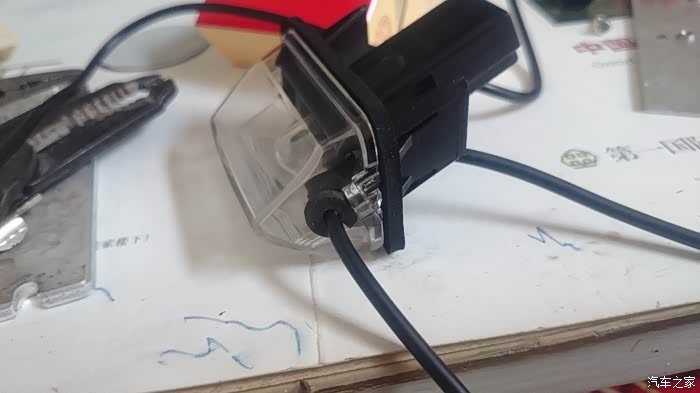

尾灯拿下来了，右侧打个小孔，穿过摄像头引线

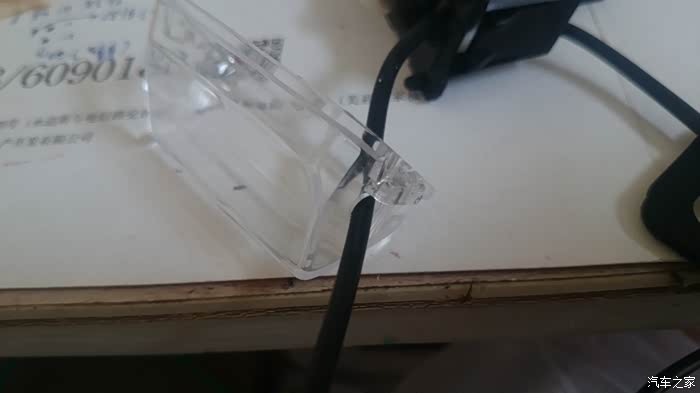

尾灯底座本来就有个方形的孔，扩一下就好，原厂并不是密封的，不用担心灰尘吧
摄像头是三目科技的，算是一个品牌货，挂式安装，不带灯的

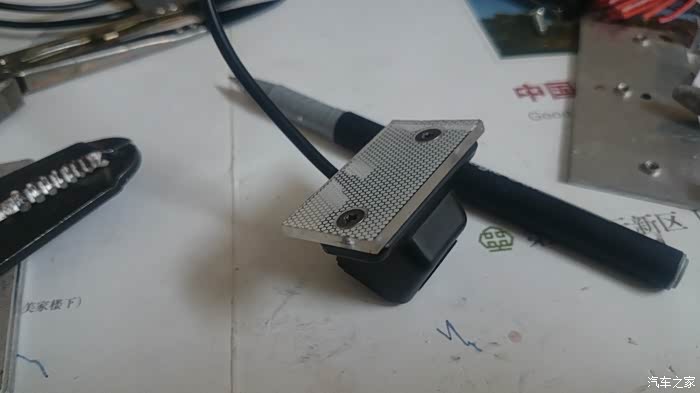

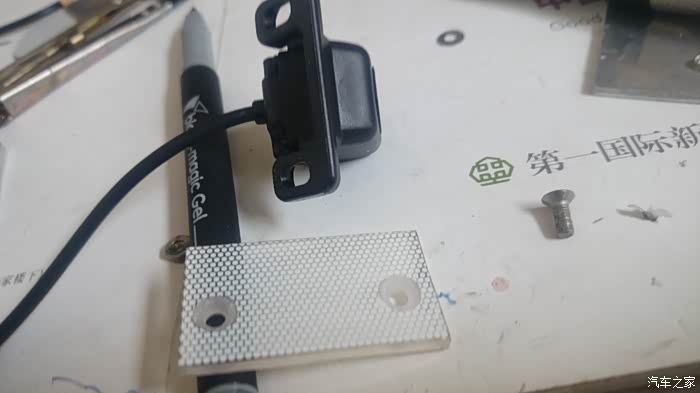

有机玻璃板做了个底座，固定摄像头，然后上强力双面胶，粘到后镀珞条上，以免要打孔固定。

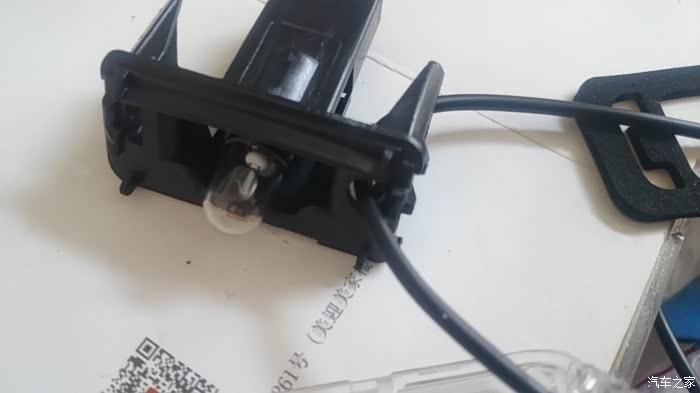

用橡胶圈塞进去，简单做一下防水

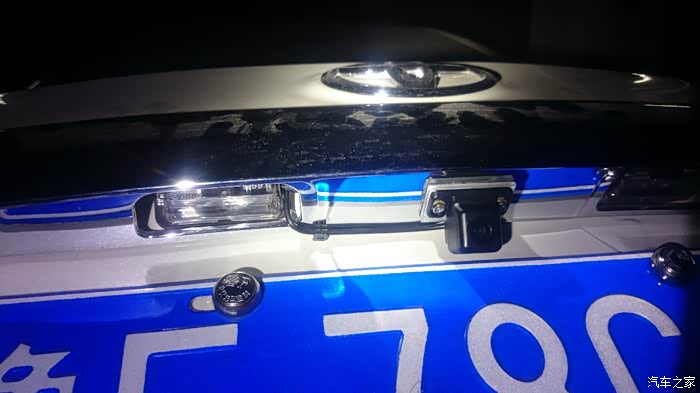

粘上了，一定要对好位置在固定，要不然发现偏了拿不下来啊

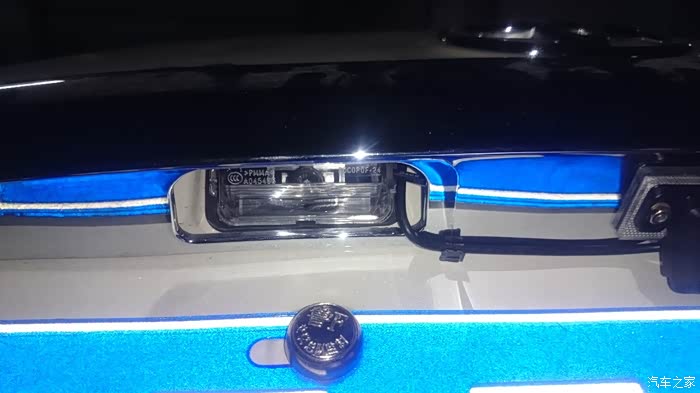

线走的还算完美，简单固定一下，正常状态是看不到引线的

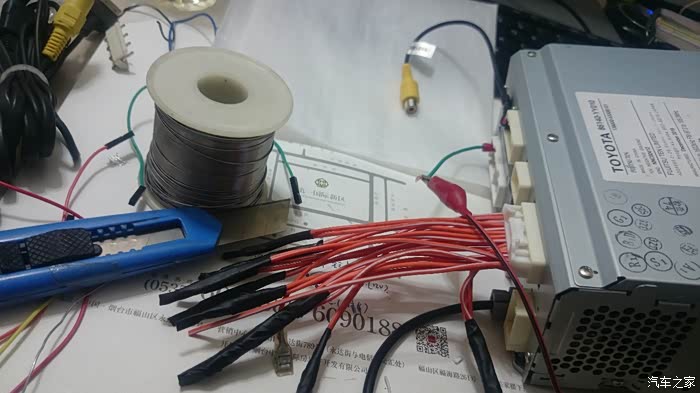

十几元买的尾线，这个28根都有线的，以后改装也许能用到，线的质量还不错，铜镀锡线，没用到的都把线头用热缩管包住，然后缠胶带，安全第一。

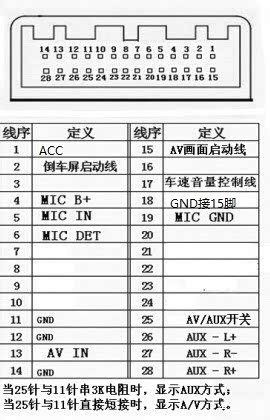

接线图，摘录自网上，很简单，照着连起来就可以了。唯一的遗憾是AV输入启动不了，按照这个提示改的不成功，然后各种试验，都没有成功。暂且放下吧
蓝牙正常，视频正常

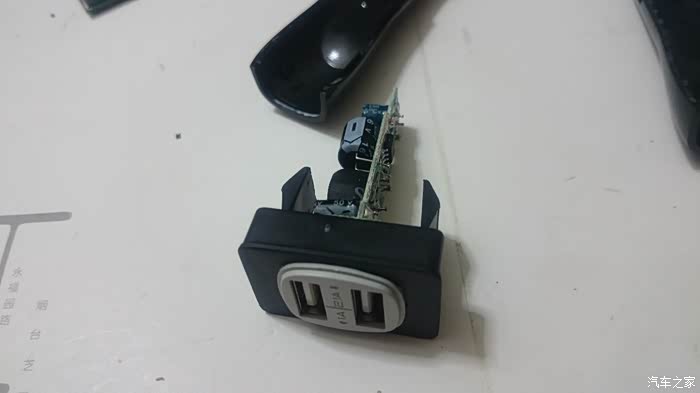

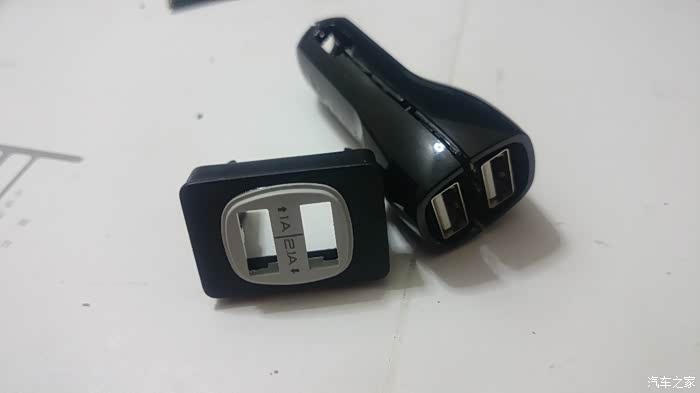

这个是行车记录仪带的电源，也算是品牌货了，到手就砸开了，面板已经装到了原车空的面板上了，看起来还不错吧。原车的预留面板质量真的不错，软塑料，有韧性

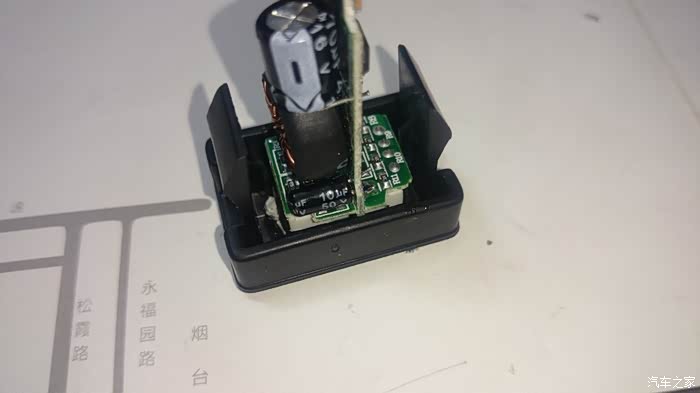

电路板插上去，很和谐

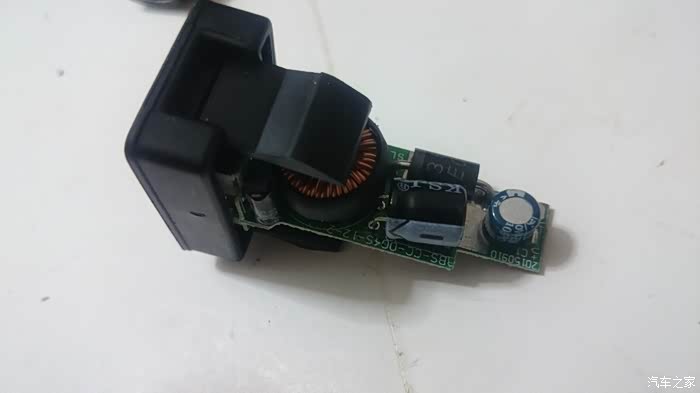

电路有点简单，实测输出2A还算可以的，有一点点压降
反过来看一下
再来一张

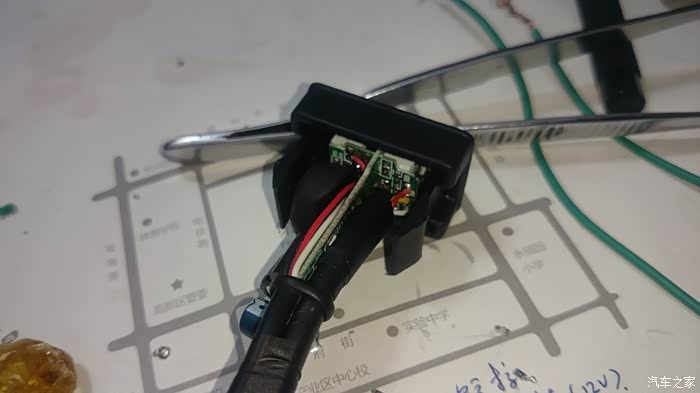

行车记录仪还用这个电源，用USB母座焊接输出，直接插到行车记录仪上，正面还可以充电

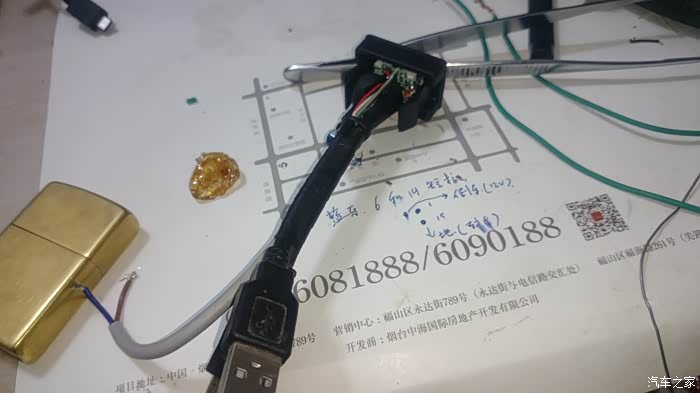

另一个空的位置焊接一个USB公座，连接机器的后置USB端口输出，可以给车机提供U盘

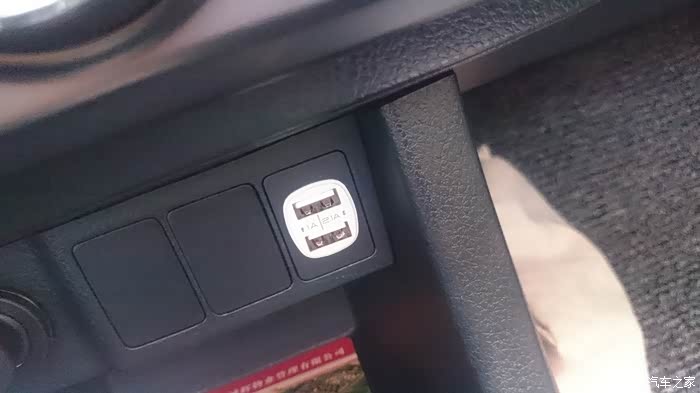

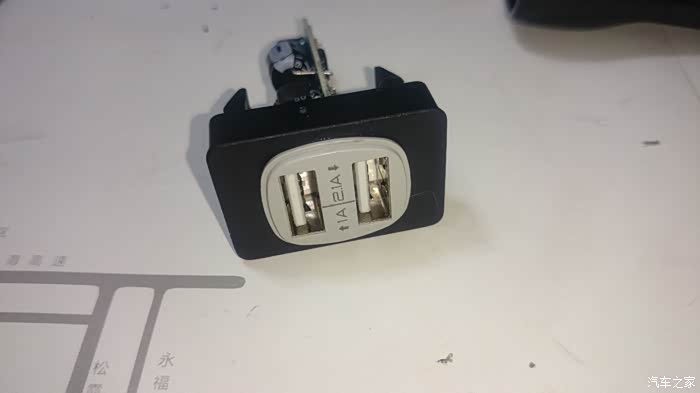

装上了，很合适，上端U盘口，下端充电口。

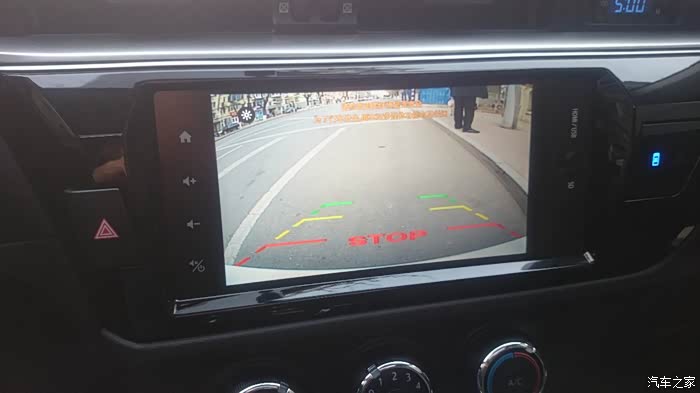

来一张倒车图片看看，下端白色是保险杠

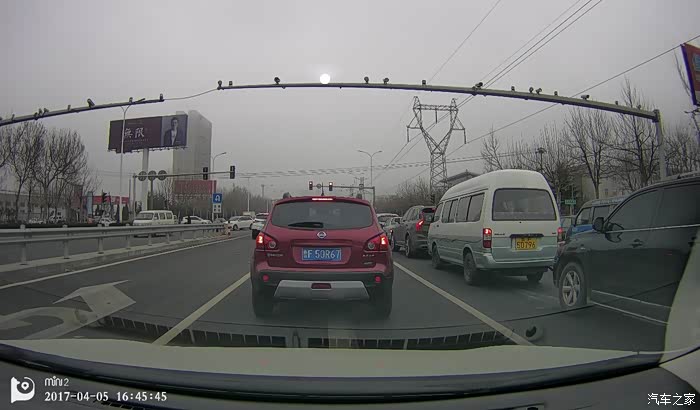

行车记录仪的照片，也很清

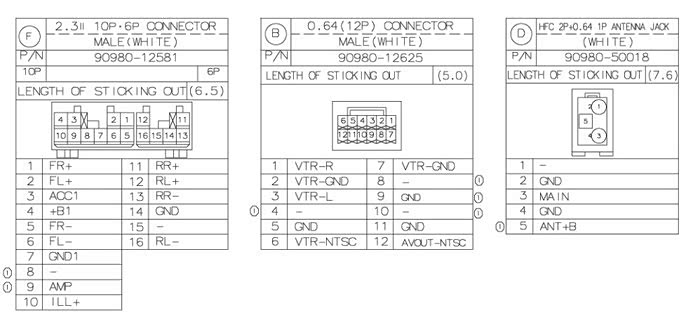

网友找厂家要的图，来之不易啊
