朗逸2011 1.4T运动款改装RCD510加强版和蓝牙过程
朗逸2011 1.4T运动款原配的CD音质很不错，且自带蓝牙。因本人中毐OPS已深，看了很多同学都改了OPS后，终于忍不住开始动手了，前前后后共花了十多天时间。总结如下：还没动手的朋友不要动手了！改了后感觉除了屏幕外，别的都不如原车的CD。原车的CD输出 4 X 45 瓦，RCD510加强版才 4 X 20 瓦，（不过解晰还是RCD510加强版的好，声音听起来绵多了，没原来的硬）；原车的电话带来电显示号码功能，RCD510加强版只不过只显示一个电话符号，可能因为晚上刚装上，还没弄清楚。不过外表看起来上档次了
应同学要求,下边上图片.
CD面板拆时没相机,同学们在网上找下一能找到相适的.
先从右上角开绐拆,再向左,再向下.用力撬就能出来了,我用的工具不对,太硬了,把CD面都搞花了,

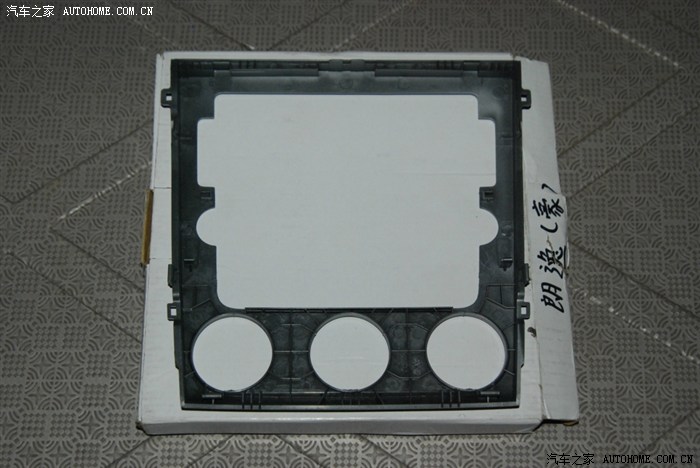

拆下的右面板,补照的
先从左上角开绐拆,再向右,再向下.用力撬

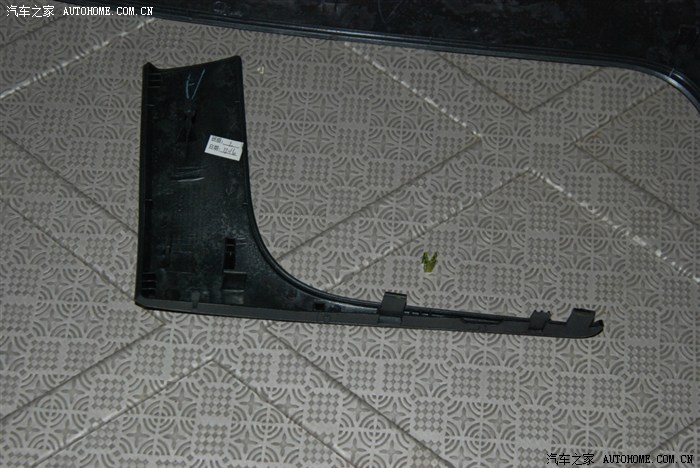

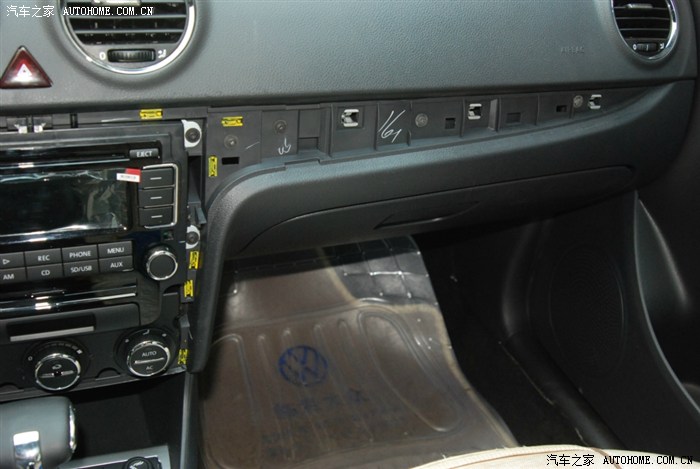

拆下的左面板,补照的

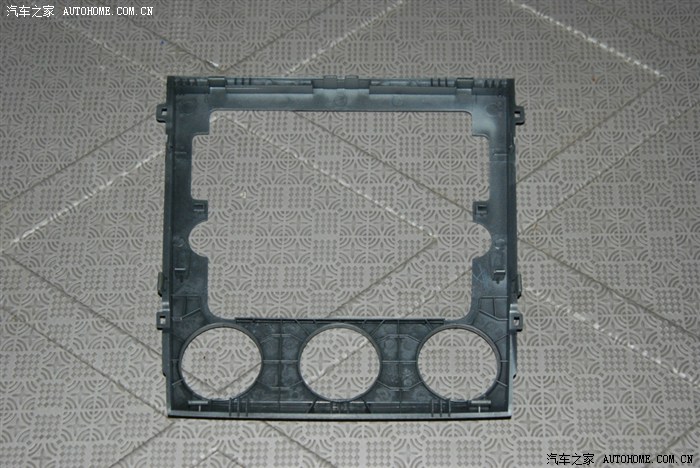

中间的从上边两个角开始拆,再向下

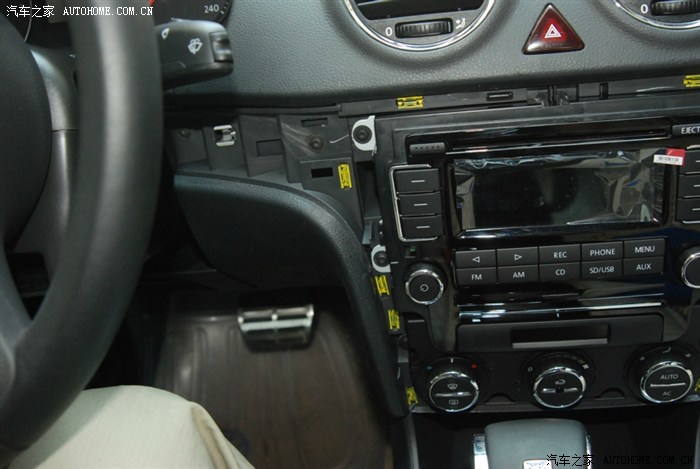

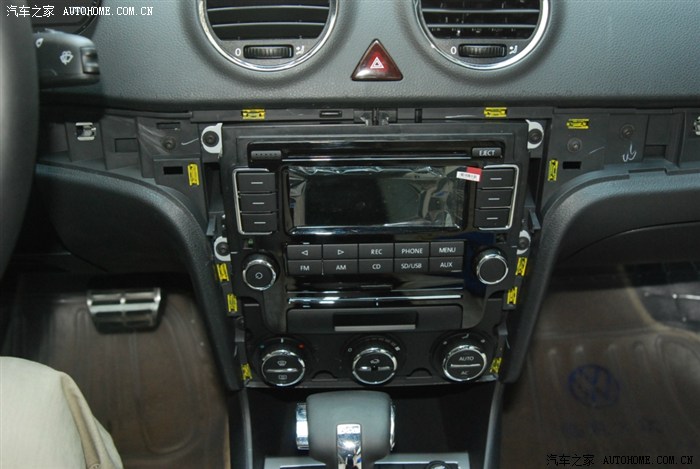

拆了CD面板后
拆了四角的螺丝后就能拿下原车CD了

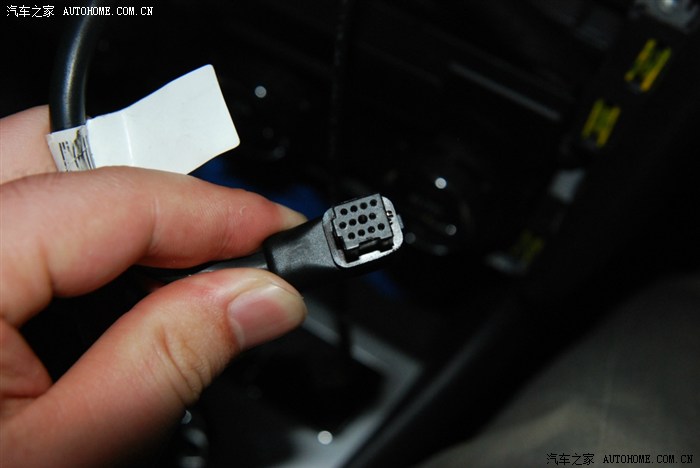

USB和AUX插口
cd机插口

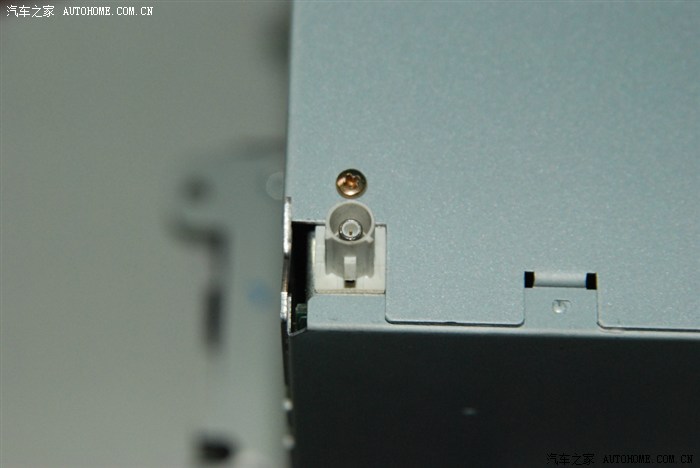

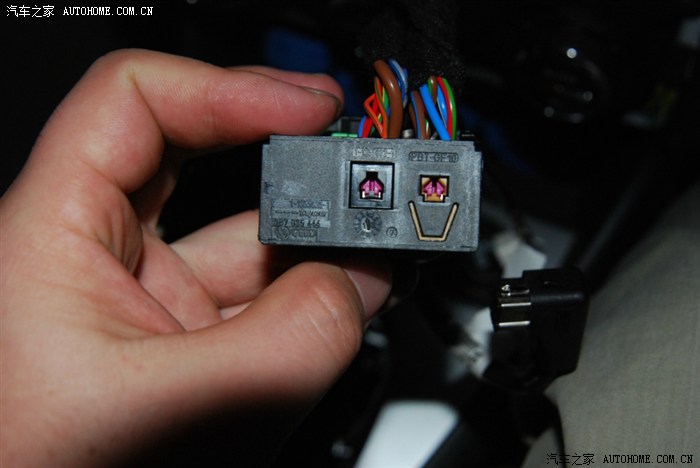

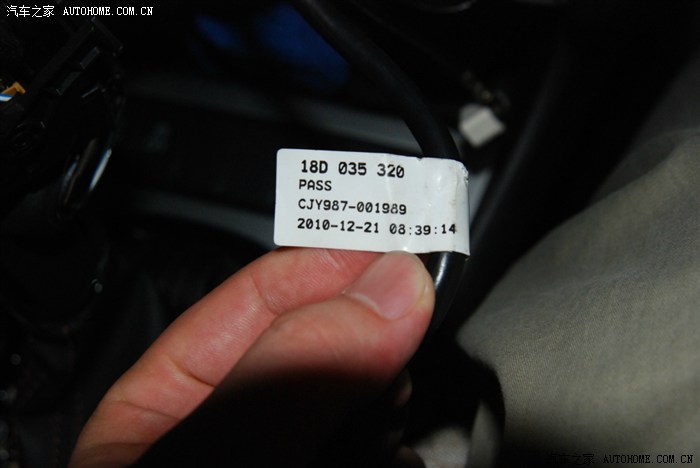

原车CD机天线接口

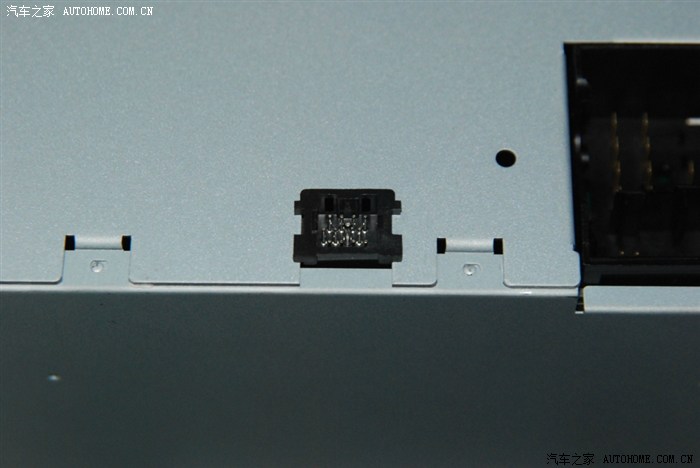

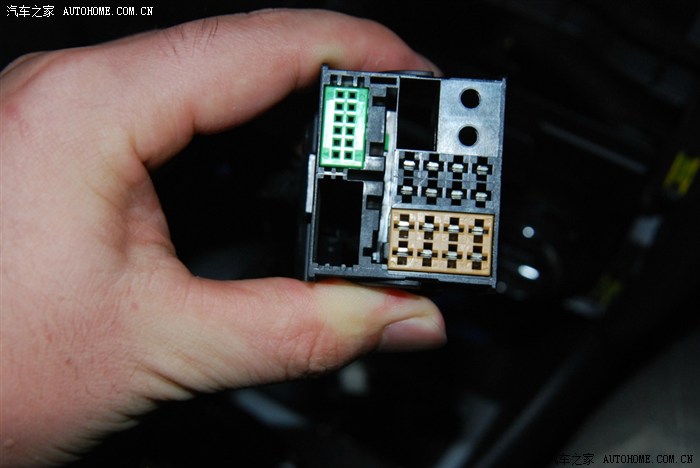

USB和AUX接口

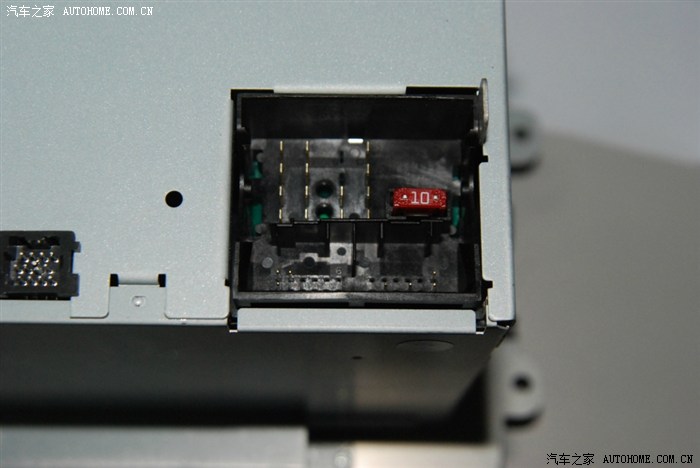

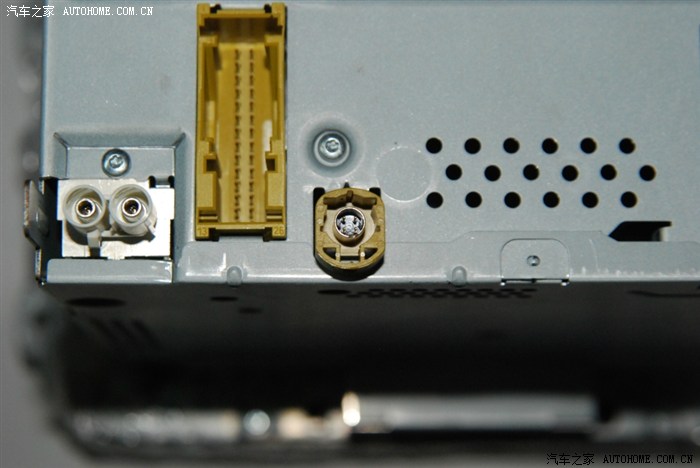

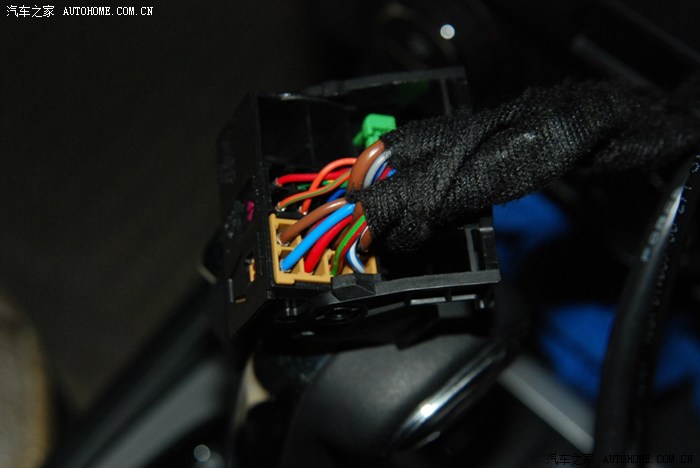

原车的CD机接口
全部接口

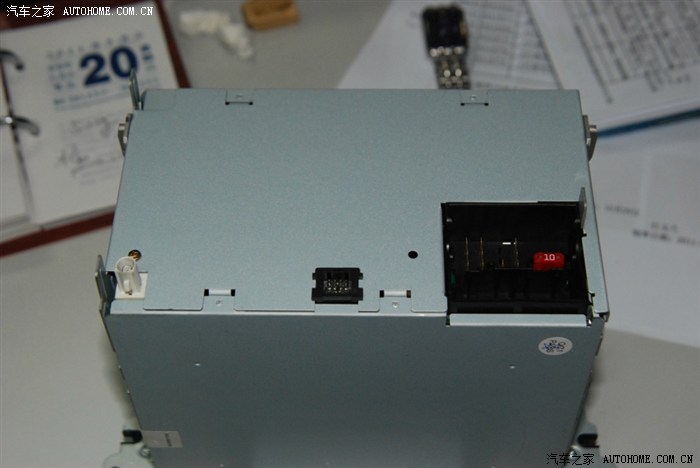

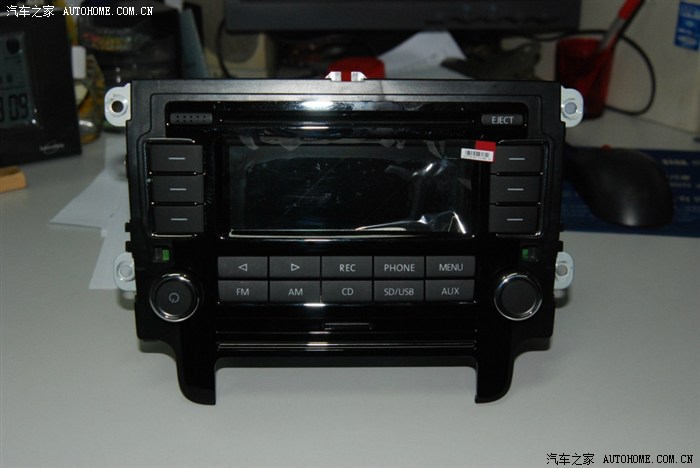

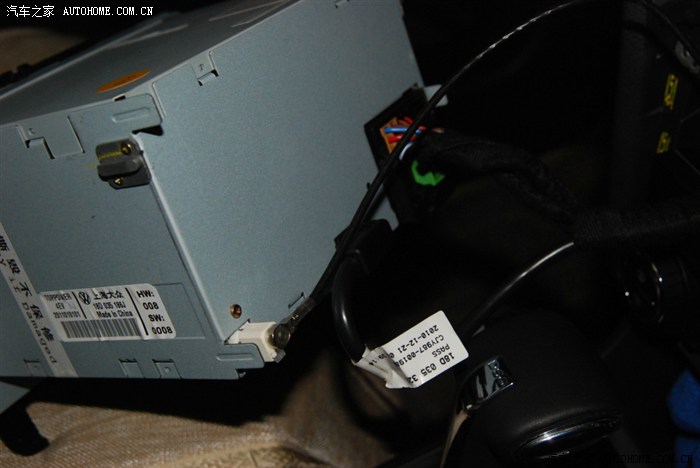

拆出来的原车CD机.基本是全新的,膜都没揭
左边第一口RCD510加强版是双天线的,只插左边的口,要用刀片削掉些,我削太多了,插的没原车的紧;第二口是倒车视频和OPS输入口,第三口是USB口,同原车的不一样,在另买一插口才能接上.后边两口因没有配件,下次有机会再装,

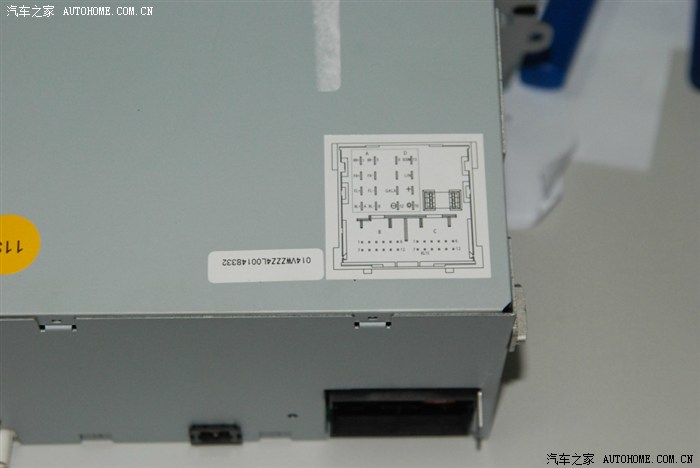

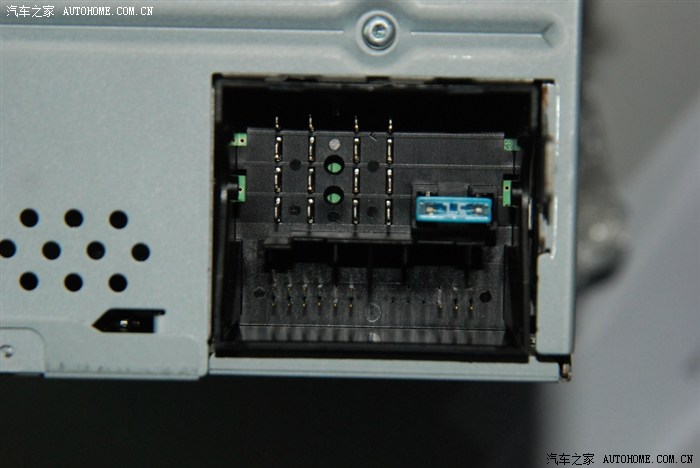

RCD510加强版的主机接口,同原车的一样,不用另换插头了.

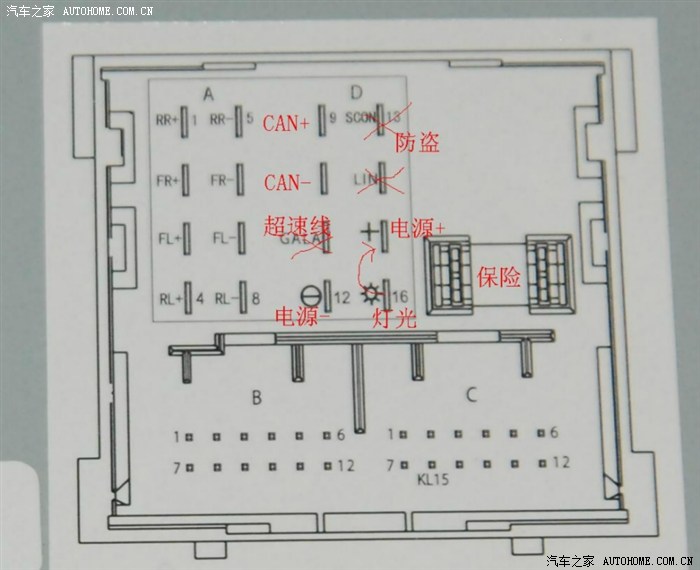

原车电路图

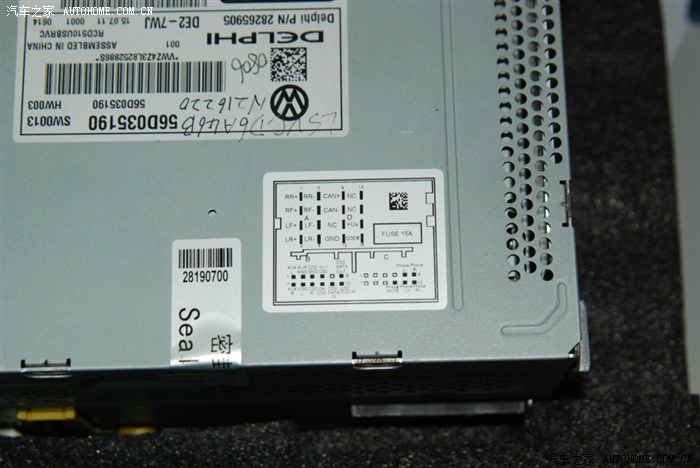

RCD510加强求的
高配就是高配,插头中已有CAN线了
我的接线方法如下:破开原车线的外层绒布胶布约15CM长,就能看到里边的裸线束了,就在这位置断开原车的11脚的CALA;13脚的SCON;14脚的LIN;16脚的灯光线,并做好绝缘处理.再把靠近插头端的16脚的灯光线接入15脚的电源+,接线就完成了，15、16并连的时候是靠网关管理关机的，拔钥匙就会自己关机，然后用新的网上买的绒布胶布重新包上就完工了.这样下次到4S去保修时就看不出动过线了.原车插头自带卡口的，先拉起卡口再插到底，按下卡口就锁定了.

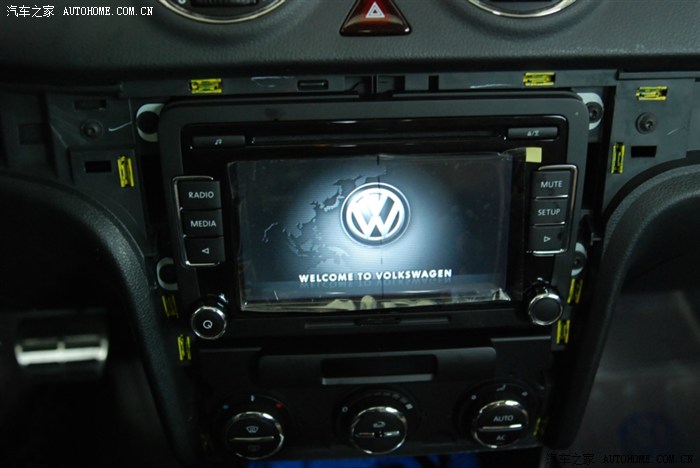

同原车一样,一按RCD电源开关,不管有没有插入钥匙都能开机了.

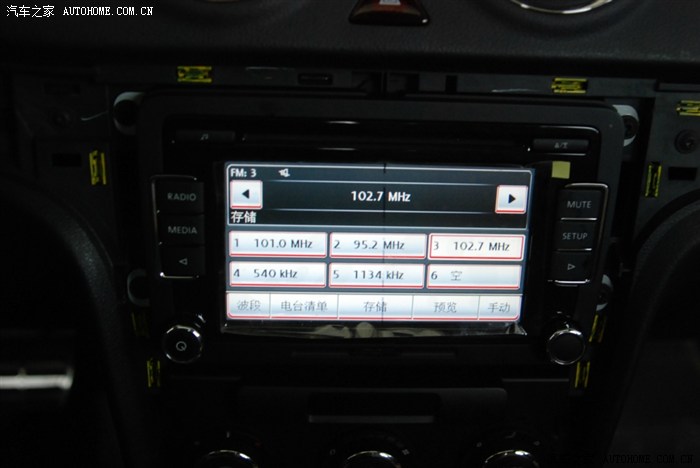

收音机

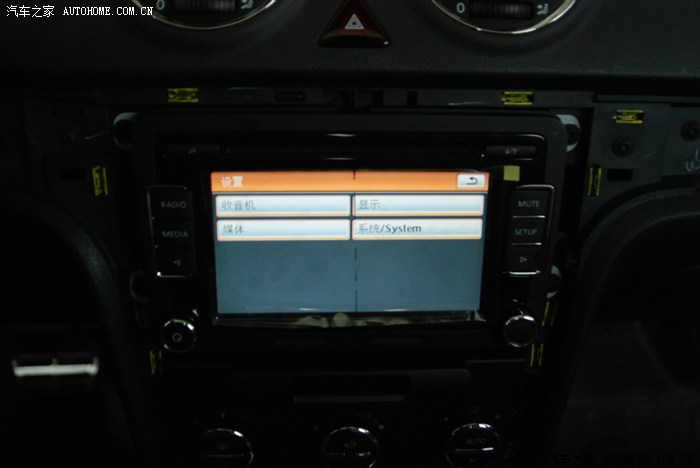

SETUP设置

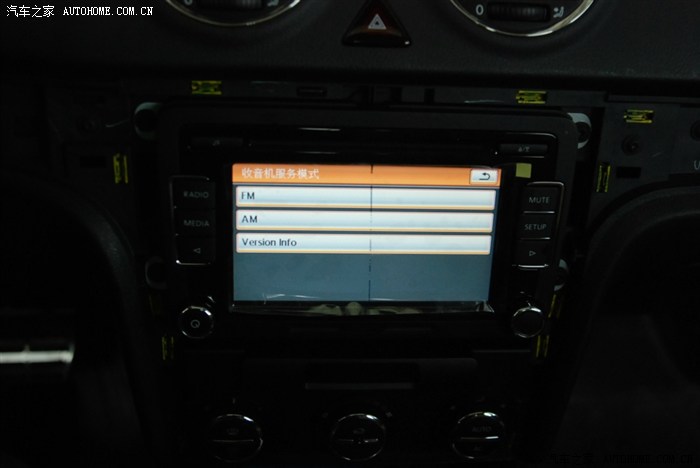

长按SETUP调出的隐藏菜单

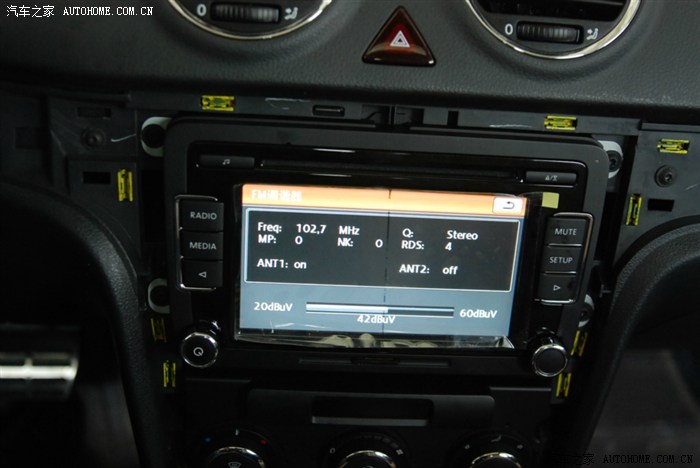

收音机信号强弱，原车没有的

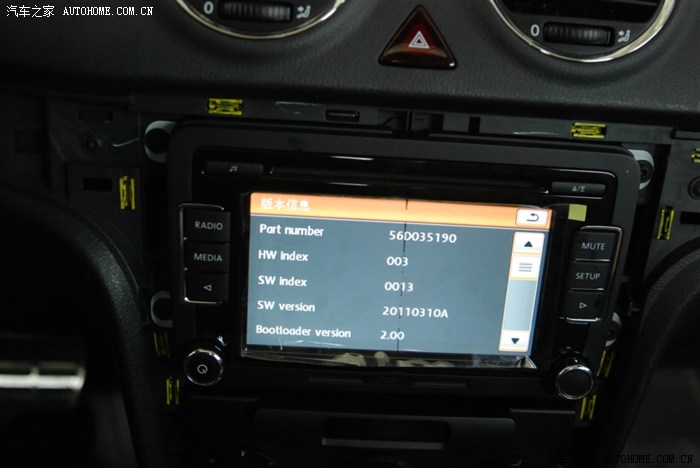

RCD510加强版本信息

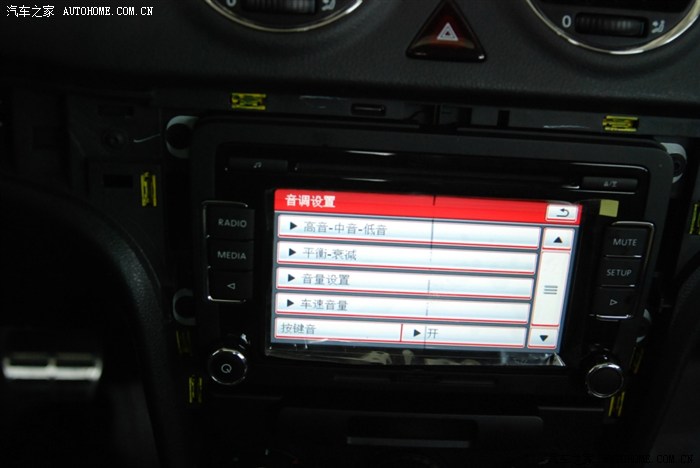

音效

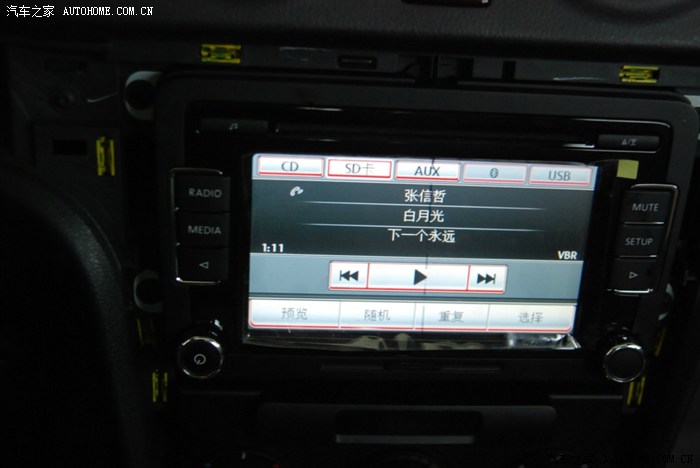

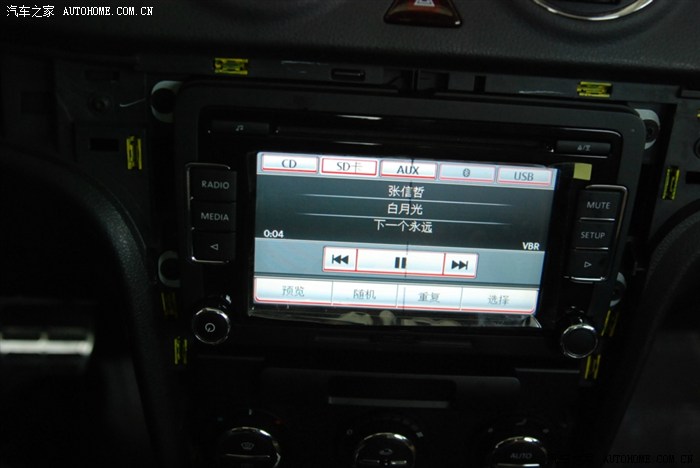

SD卡输入，还能实时显示歌手和专集名，这原车的没有的

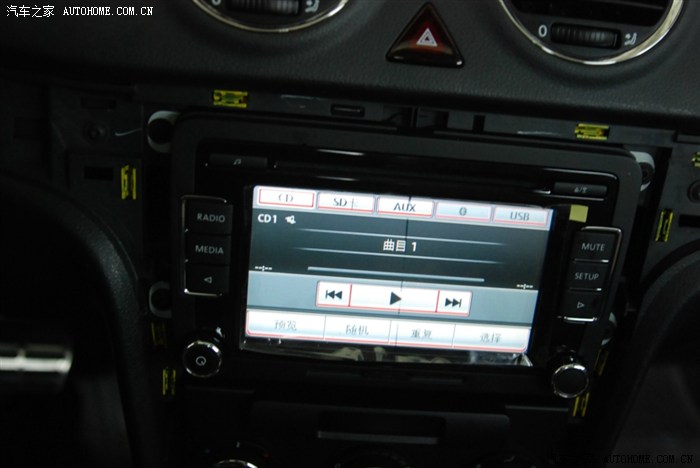

CD输入

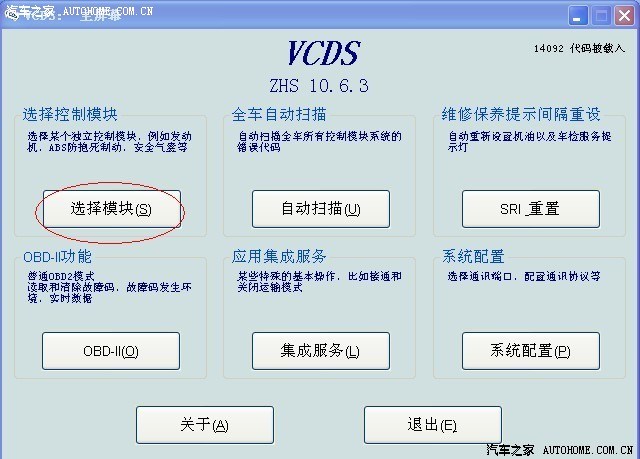

装好后用5053线连上一扫,发现三个故障码:一个是CAN网关的,一个是收音机的,还有一个是电器系统的(第一次没弄清线,安装时烧过CD保险.因没截图,下边借用网友的图片一下.

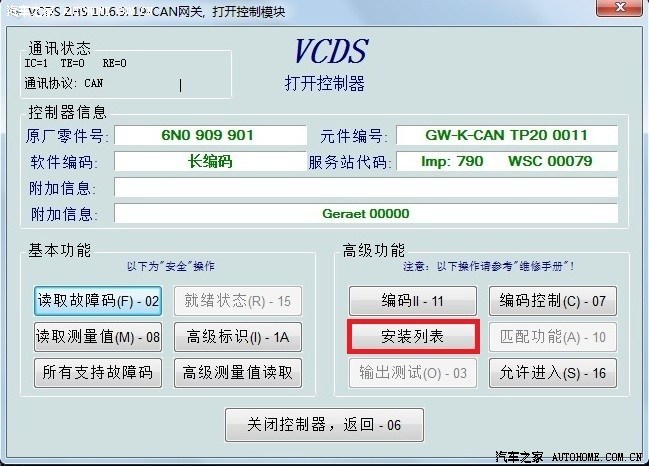

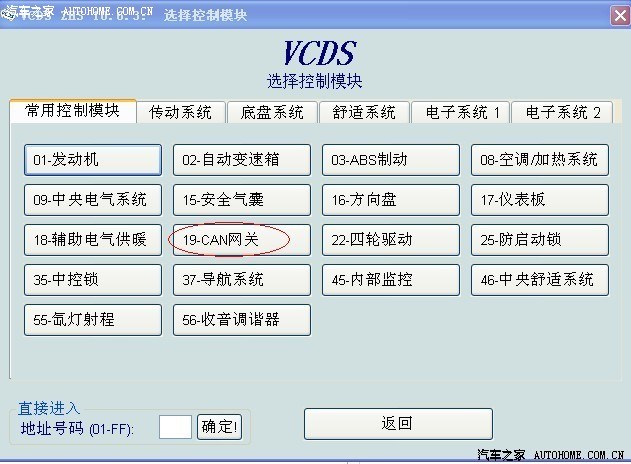

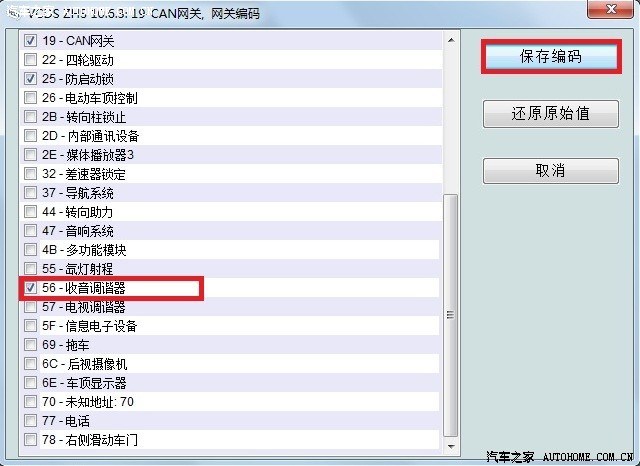

点开CAN网关以后，点击安装列表。有个56收音机调谐器，划上勾。点击保存编码。即可。。。我的还装了立体声蓝牙模块，还要加上77-电话

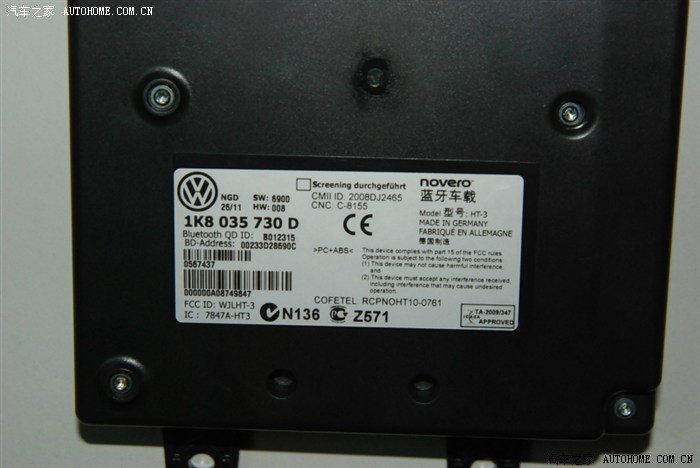

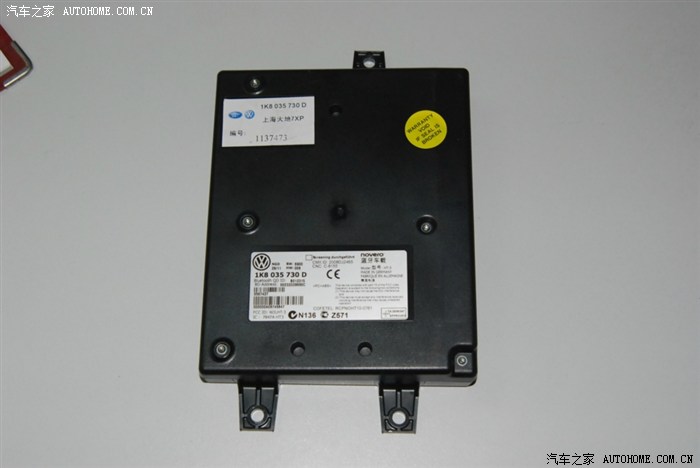

RCD510编码问题。用5053线扫描RCD510编码，原来在RCD510的编码是0500040404，要改成0100046404，我的是加强版的装了原厂蓝牙【730D】和AUX输入，并且是8喇叭。 假如，只有蓝牙，编码为0400040404，只有AUX输入，编码是0100040404，蓝牙和AUX输入都没，编码为0000040404，第一组试改为其他编码，5053线都不能接受。

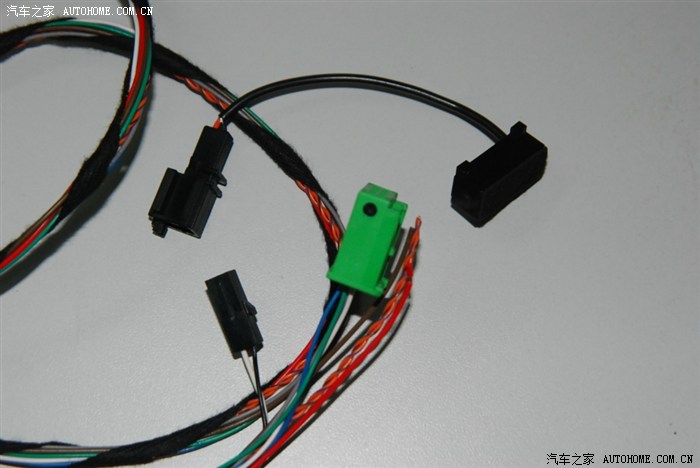

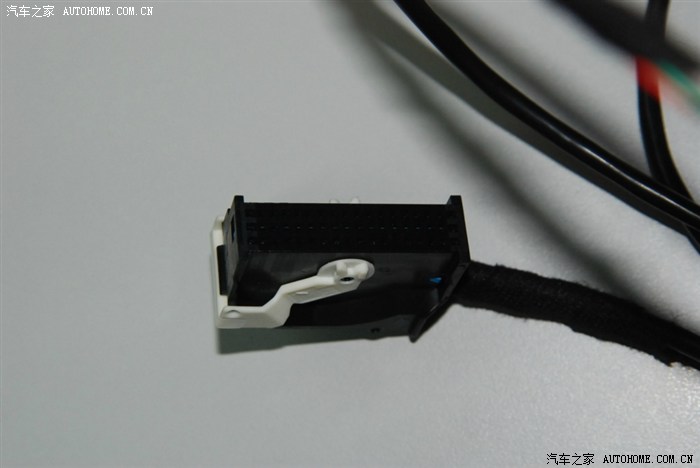

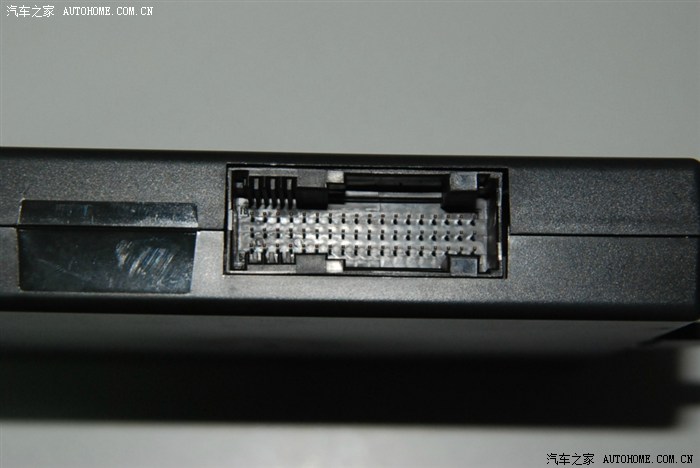

蓝牙模块插口

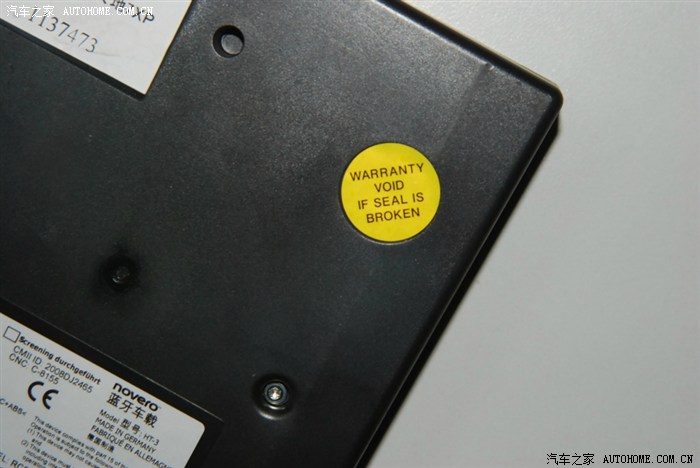

蓝牙模块插口这个先拆开,每根线的接法如下:1.电源正极2.电源负极3.空4.空5.空6.空7.空8.Tel正极9.Tel负极10.空11.Mic正极12.Mic负极13.空14.空15.空16.静音17.CAN高速18.CAN低速 上述针脚为蓝牙模块的接口，蓝牙模块直接连接CD机，MIC连接蓝牙模块（注意区分正负极，不然开不了机的）这地方花了我三天时间才懂的
关于编码：729模块可以试用：0016421 0016422 0016423

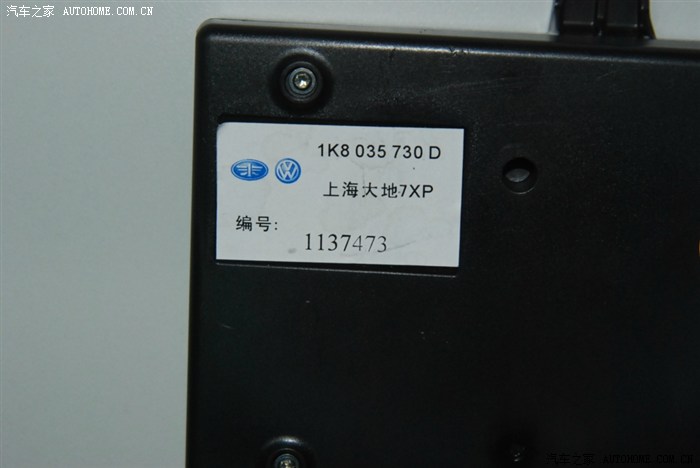

730模块可以试用：413400 412120 412400 412100等（测试一下看哪个最适合你的模块，支持蓝牙音频）我的竟然是003420才好用，因为730模块在PQ35平台下的东西，同我的是PQ25平台不一样

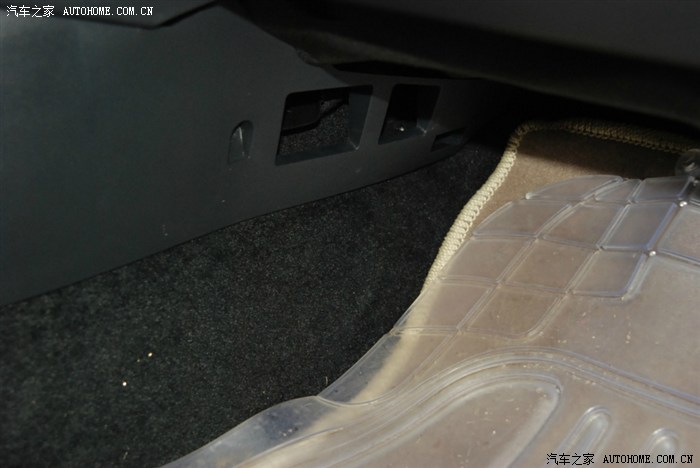

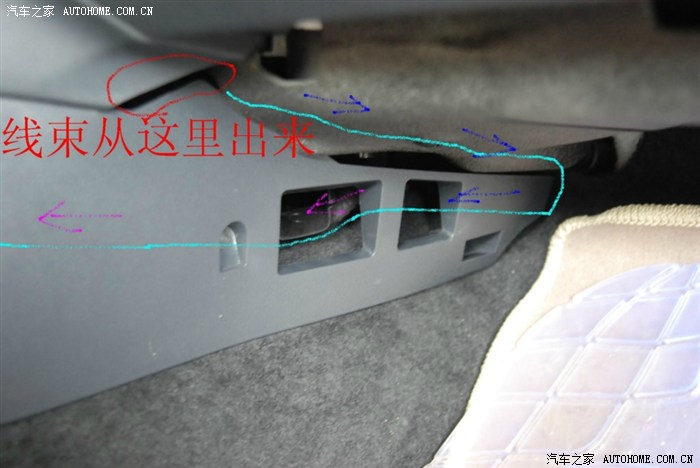

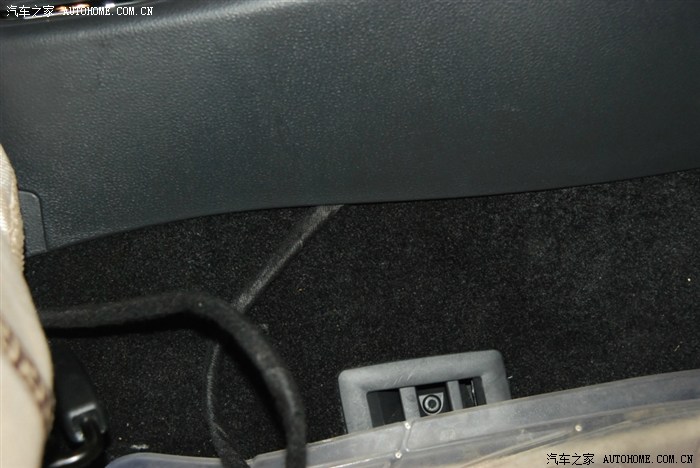

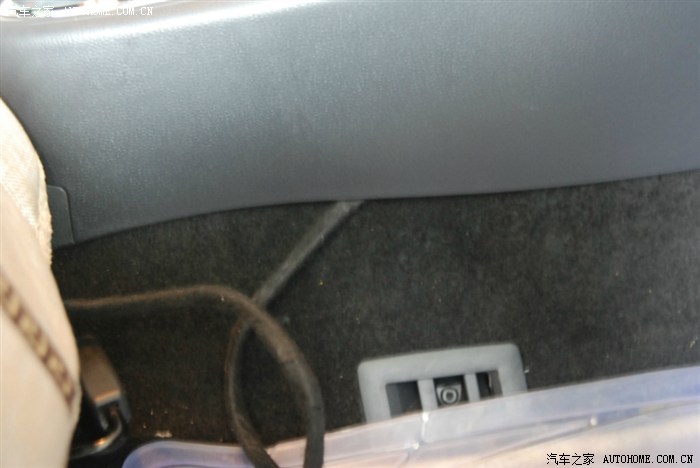

走线：蓝牙模块放在副驾座椅下。从这里出来，同箭头方向走，塞进塑料板里边

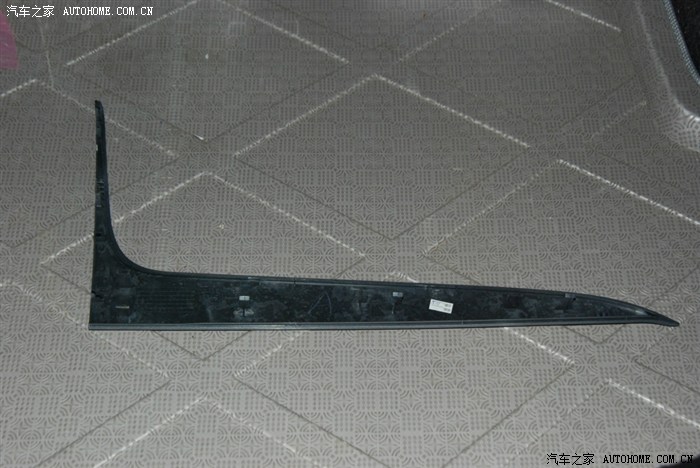

线束塞进塑料板里边
清楚点的来张
不仔细看，看不出来的
配对：按照上述接法一次成功，电脑匹配后，方向盘按电话键2次，手机搜索VW UHV连接即可，配对码0000. 按照上面的电源接法，打开点火开关才能与手机蓝牙连接，手机上所有声音都从汽车音响上播出。来电时只是在510屏幕上有个电话符号，仪表盘上没有显示（蓝牙模块与平台不配还是接线法不对还没弄清楚，还要再学习）。

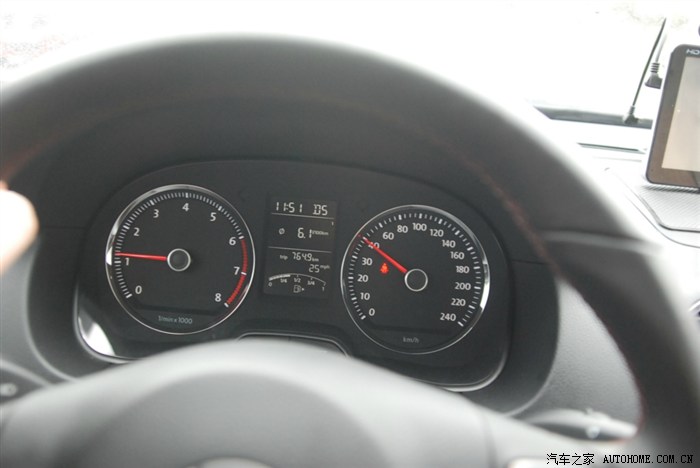

发个平均油耗
我这边是小县城，路况好,上次去临海50多公里路,自动加空调全程显示4.6L/100公里,回来用手动加62码定速没开空调显示才4.3L/100公里,实际用起来100元/170公里差不多,油价7.4元/升,这个看怎么开的,有时也能跑个230多,S档很费油的,动不动就17多L/100公里

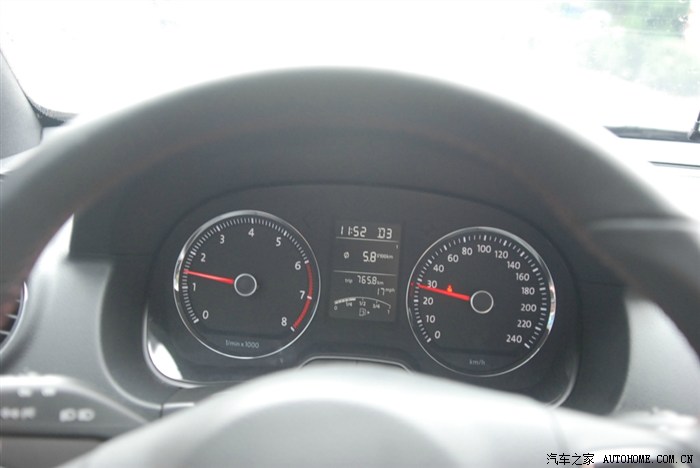

这是郊区开的，下到5。8了
