最新款奔驰C级64色氛围灯安装作业分享

奔驰C级64色氛围灯（适用于19款809主机）

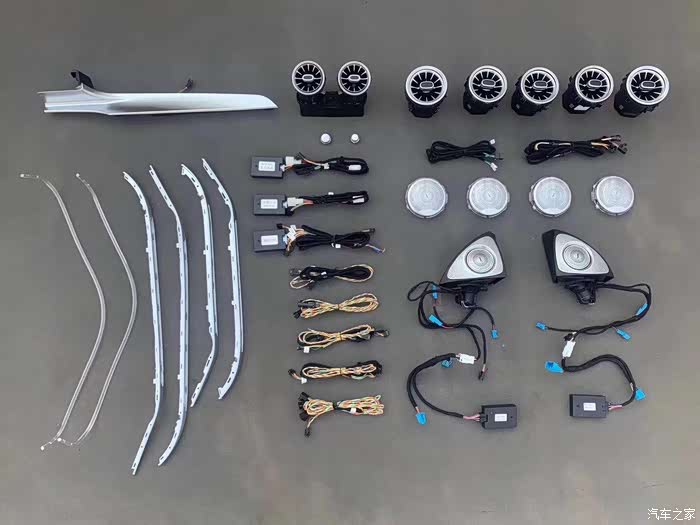

先来一张产品图

装这套氛围灯呢，
首先要拆中控
1.标记位置有倒钩，用撬板沿外侧撬出，然后向上提起，避免倒钩再次挂入。

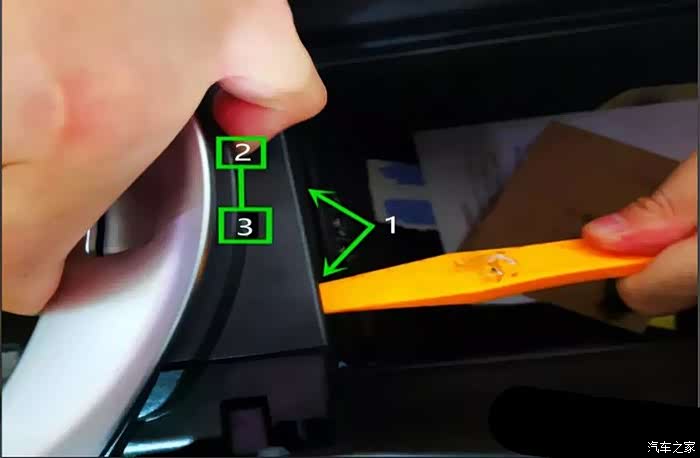

2.标注1位置如有间隙，用撬板向上沿间隙边缘处撬出。待撬到一定程度需要把标注2和3位置的活动挂钩往里面按紧。

3.拆下来的解析图

4.标注位置T20螺丝拆除后，中控面板向上抬出，拔掉后方多个插头。

5.标注中控上方与下方位置有固定中控导光条卡销

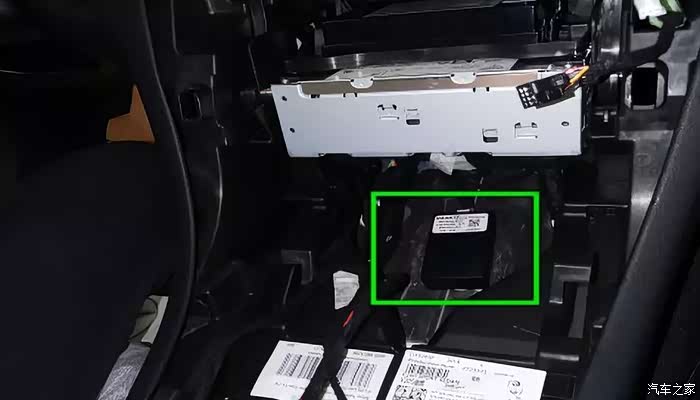

6.中控64色氛围灯模块固定位置

7.拆除副驾驶门槛处内饰件


8.右前车门座椅调节按键调节好副驾驶能拆下螺丝位置，拆除前后共四颗E12螺丝

9.拿出副驾驶座椅底座卡扣，座椅向后倾斜35度副驾驶地毯拿出

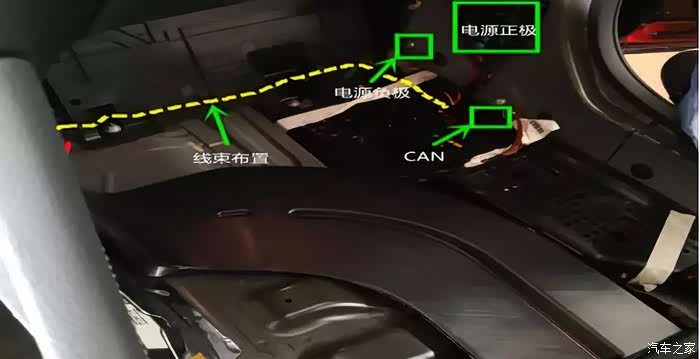

10.中控64色氛围灯模块线束布置方式

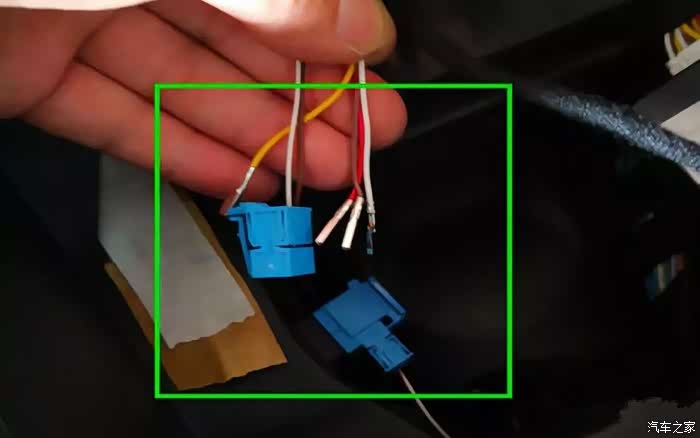

11.中控64色氛围灯4根线束分别插入公与母插头对接

12.CAN插头位置

13.电源负极位置

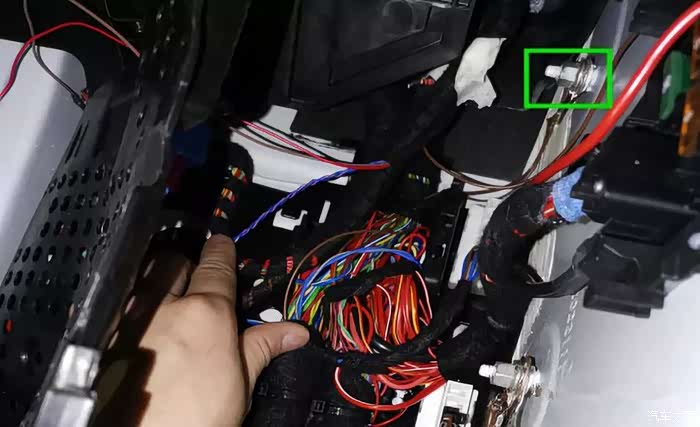

14.电源正极位置

15.标记位置各有一个卡销固定保险盒，用小一字起子挑开即可

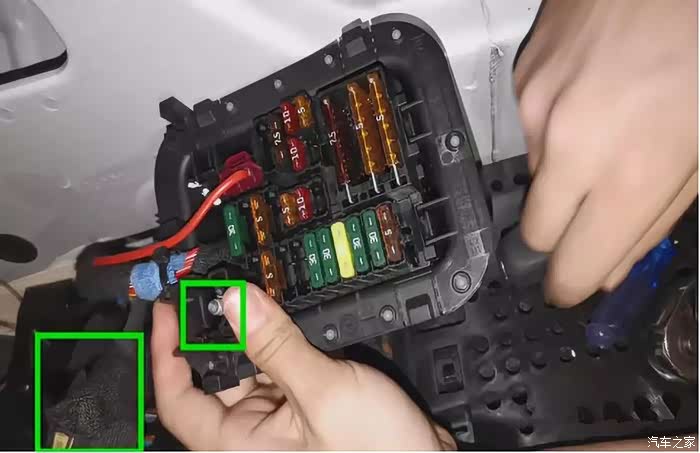

16.拆下保险盒后，此处有一颗10号螺丝拧出用胶布包好。（注：带常电不能接触接地线)

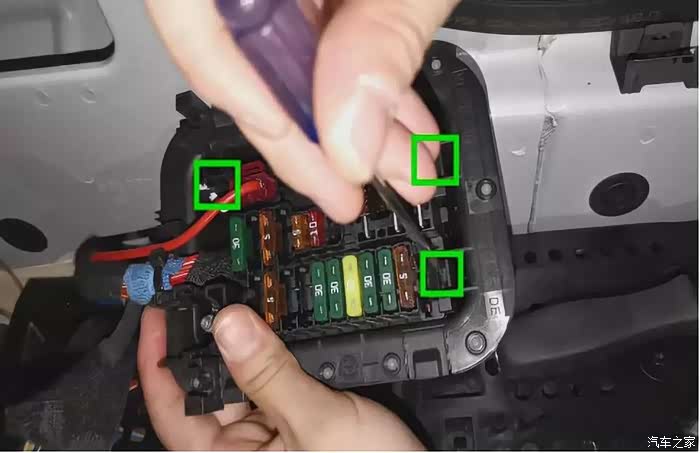

17.标记位置用小一字起子挑出固定保险丝卡销

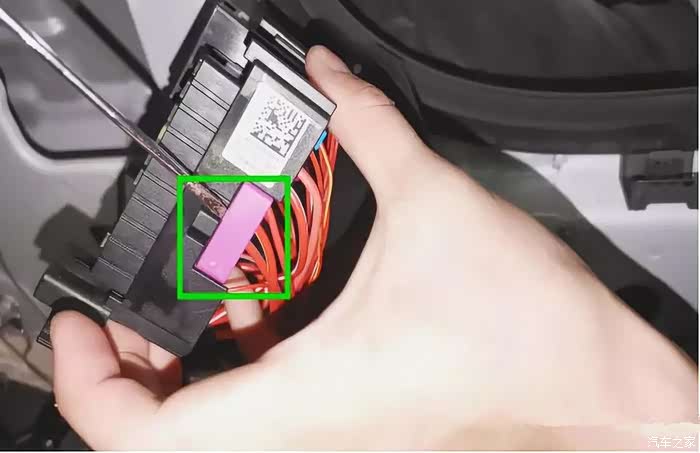

18.此处挑开紫色卡销

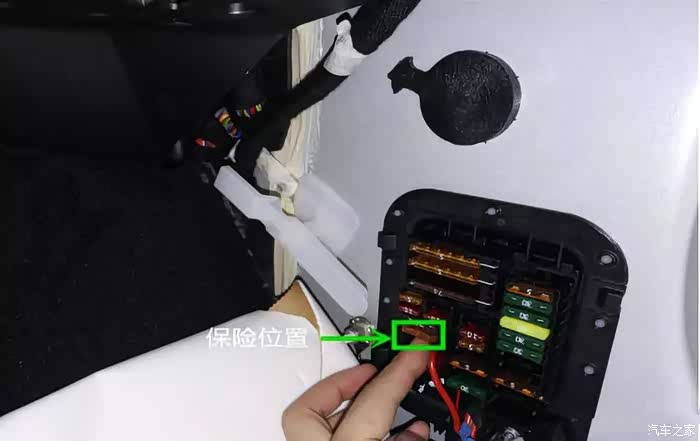

19.插好5A保险端子专用位置

前门

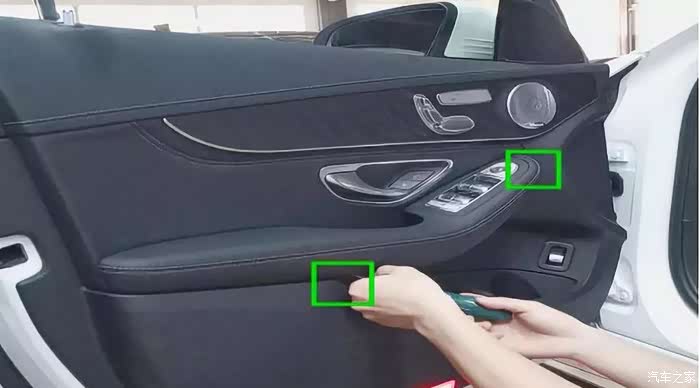

1.前门标记位置各有一颗T30螺丝，拧出

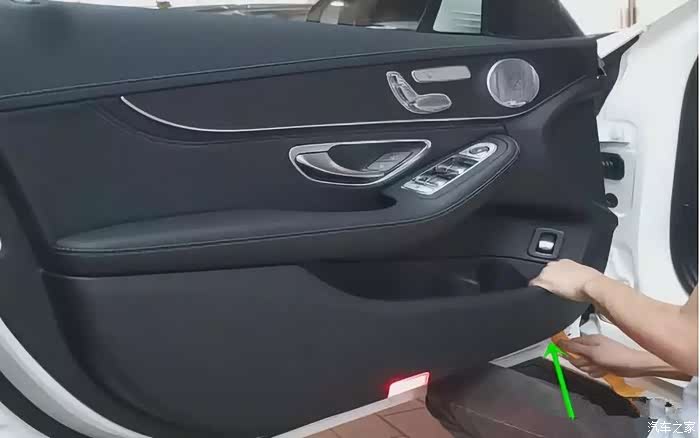

2.准备一个撬板，沿缝隙处慢慢撬出门板内侧塑料卡扣

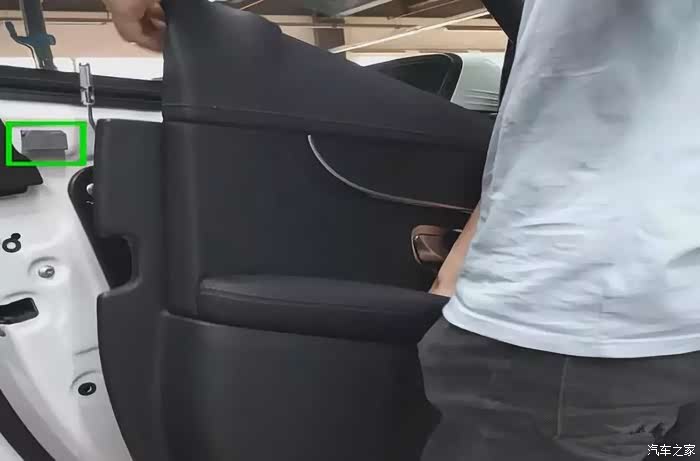

3.标记位置有塑料倒钩卡扣，倾斜用力向上提起

4.拆下连接车门模块5号6号蓝色插头，中音喇叭橙黄色插头，车门拉手处卡销

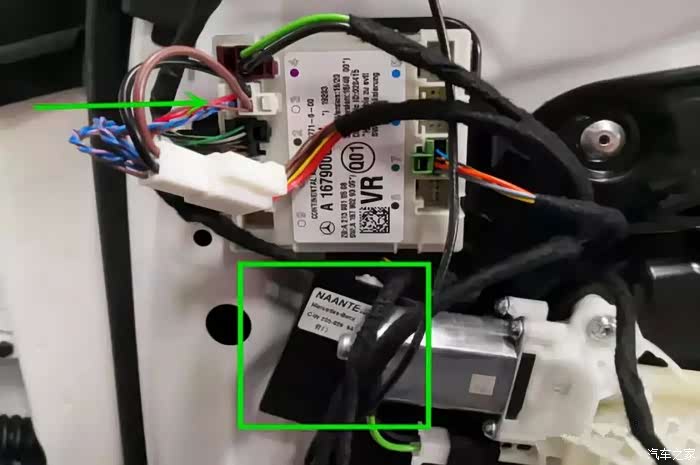

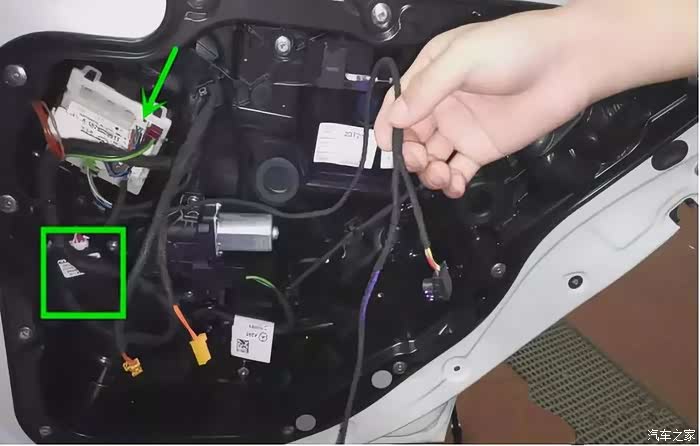

5.前门64色氛围灯转接车门模块3号插头以及模块固定位置

后门

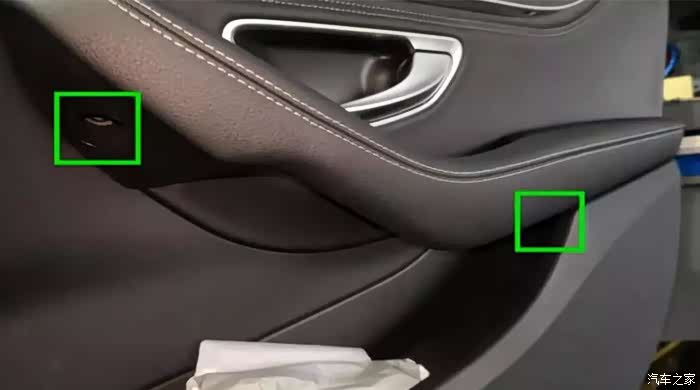

1.后门标记位置各有一颗T30螺丝，拧出

2.准备一个翘板，沿缝隙处慢慢撬出门板内侧塑料卡扣


3.拆下连接车门模块5号6号蓝色插头，中音喇叭橙黄色插头，车门拉手处卡销


4.后门64色氛围灯转接原车车门模块3号插头以及模块固定位置

安装的差不多了

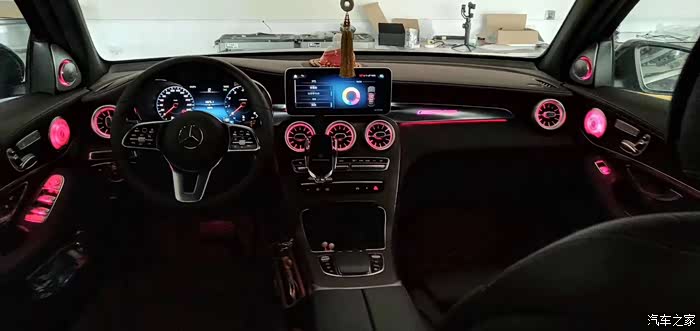

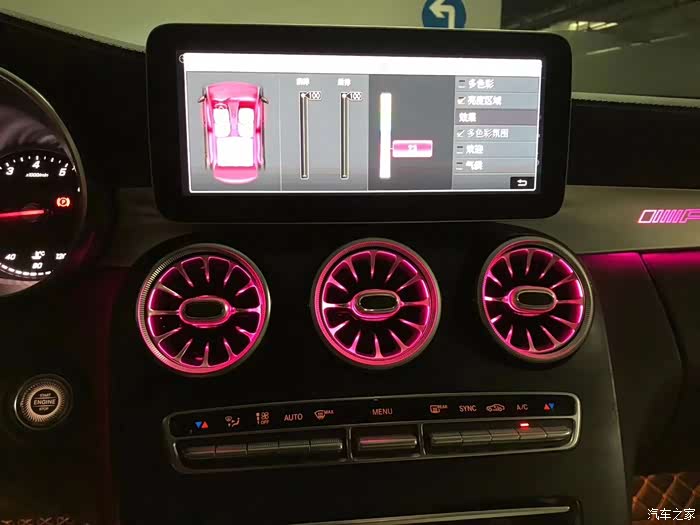

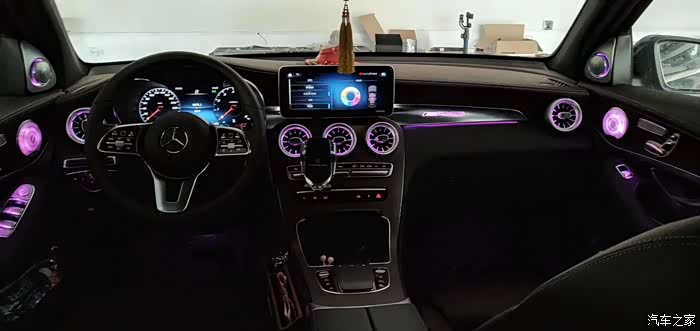

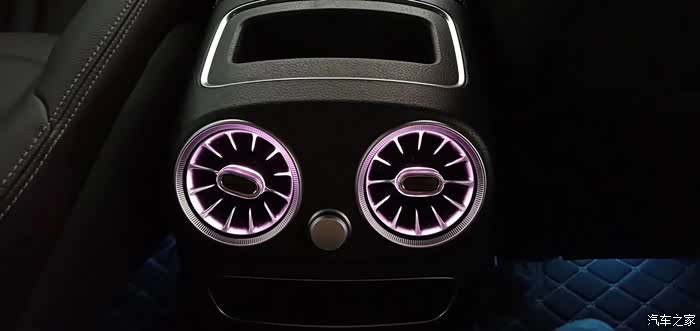

给大家看看效果：
