新轩逸专用导航自己动手安装作业
PAD2S导航+K4行车记录仪自己动手安装作业
本人在8月份购订了2014款新轩逸汽车，订完车后无意在轩逸群里找到轩逸导航群，填写了意向登记表，于当天填写完后发到明明。等待3天后于9月18日支付了定金200.00RMB；于9月25日支付了尾款金额1699.00RMB；接下来就是漫长的等待了，本次购买规划在10月20日开始发货。在此期间郁闷的等待给我和群友增添了怀疑之心，有的说尾款应该是货到付款，有的说明明跑路了，有的说被明明给忽悠了，有的说导航订购太多生产供不上了，有的说。。。。这些都给淡定的群主明明给劝说、解释、甚至每天在群里报道。用真心讲解淡化群友们的猜忌。呵呵~~~上作业了：
收包裹喏~~~
明明送的装备~~~
10月19号星期天一大早就收到导航了，心情格外高兴，回家就和老婆商量自己装导航，我让她给我打下手及拍我安装施工作业，正好星期天老婆也休息，她二话没说就同意了。估计她知道我的技能，不会怀疑我不会安装的。呵呵生命在于折腾~~~咱可是专做电信通信工程建设手机信号的，装个导航立刻秒杀掉。
自己动手安装导航开始了：
首先必备安装基本工具~~~
刚开始赶简单的装~~~（这可是本人偌，先将明明送的倒车后视摄像头安装好！）
轩逸后尾箱后盖板拆除~~~（塑料卡扣卸掉就搞定）
倒车后视摄像头盖板拆除（4颗螺丝卸掉就搞定）~~~
安装完成准备还原后盖板~~~
倒车后视摄像头连线路由安装~~~
倒车后视摄像头至主机设备连线布放安装~~~
线缆绑扎用缠绕管保护~~~
倒车后视摄像头安装完成（看到下面2根红黑线了俩吗） ~~~
接倒车灯的2根红黑线，黑线接尾箱电源负极，红线接尾箱后面倒车灯，不知道的用万用表测试下就搞定（特别注明：倒车灯线是粉红色线谱，可以直接接倒车后视摄像红色线，黑线可以不接的）~~~
天气太热，换了短裤，准备拆CD机（粘胶作保护，防止将其它面板弄坏）~~~
粘贴完成，准备开拆~~~
刚开始自己做了几个撬棍，准备拆除CD面罩~~~
看到没、有了点成绩、、（冉是先将副驾驶储物箱撤掉，才拆开的。第一次拆这东西耗了我个把小时）~~~
终于拆开了，真心不好拆，我又不想半头而废，继续、、~~~
终于拆掉了~~~
罪魁祸首，哪个要拿去、、~~~
导航机舱出来了~~~
将他留作纪念吗？~~~
自己动手拆除后总结拆除要领：
1、将CD面罩以外的装饰用胶带隔离，防止将其它面板弄伤；
2、用螺丝刀将副驾驶储物箱撤掉，再用手电筒将头伸进去看看原有CD卡扣位置；
3、将原有CD内置卡扣用螺丝刀顶起，顶开卡扣扣环；
4、外面再将右边CD面罩用手慢慢叩开；
5、叩开后再将左边下面及上面卡扣用塑料撑开；
6、待撑开后再将整个面板慢慢扣下来；
7、将CD左右各2个螺丝拧掉；
8、在慢慢将整个CD拿出来，搞定；
注意：拆CD要特别小心，我今天就是不小心才将空调出风口弄了几个印子，老婆心疼死；呵呵！！！
新轩逸专用导航开始安装了。拆箱后裸机展现：
第一步配套设备安装：
先要将新配置导航支架安装到机舱内固定~~~
固定机舱门内支架，记得要紧固哦~~~
准备安装GPS天线（主要难度是要将GPS连线布放隐藏好，我是直接由副驾驶A柱前面板于侧面板缝隙将线缆放进去，外面看不见线了，再由门坎胶套拆开引入线缆到副驾驶储藏箱内至中控区导航主机上。）~~~
门坎胶套拆开引入线缆到副驾驶储藏箱~~~
GPS天线安装位置~~~
麦克风安装；（将麦克风放到轩逸原有点火开关上用双面胶固定，将线缆引入到中控导航机舱内；)~~~
导航安卓盒子安装到副驾驶储藏箱固定，再将专用传输线缆接到中控导航机舱内~~~
第二步连接线缆安装：
准备安装辅助线缆~~~
左手拿的线缆要将其剪掉，于方向盘控制线对接~~~
安卓盒子专用传输线缆~~~
下载数据连接USB连接线缆~~~
机舱辅助线缆布放到位了，准备将导航主机进行连接~~~

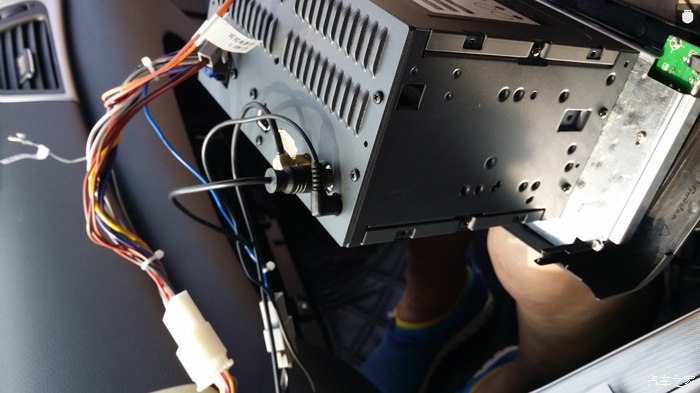

导航主机后面板线缆连接~~~
传感信号源线缆连接~~~
主机互联线缆连接~~~
主机互联线缆连接~~~
主机GPS固定安装连接~~~
收音机信号源连接~~~
连接方向盘控制线；（要将我手中三队线缆进行对接，记住其中一根是棕黑色线缆对接GND的，其它2根不分极性随便接，要做好绝缘处理哦；）~~~
将后视倒车影像同轴缆连接好，最好用胶带进行加固下，后视倒车影像引出红线接到主机输出有个倒车检车线缆上进行对接，做好绝缘处理~~~
全部线缆连接完成，准备测试~~~
第三步固定安装：
将CD机壳固定卡扣拆下，安装到导航机壳固定好~~~
临时检测导航主机试运行效果~~~
检测完成无误后，准备将导航主机进舱固定，安装完毕~~~
第四步安装效验：
效验导航主机后视倒车影像可视效果。?扣拆下，安装到导航机壳固定好~~~
效验导航主机影音效果~~~
效验导航主机影音效果~~~
效验导航主机影音效果~~~
效验导航主机影音效果~~~
效验导航主机主菜单桌面显示效果~~~
效验导航主机主菜单桌面显示效果~~~
效验导航主机主菜单桌面显示效果~~~
效验导航主机主菜单桌面显示效果~~~
效验导航电影神灯影音播放效果~~~
效验导航电影神灯影音播放效果~~~
效验导航电影神灯影音播放效果~~~
效验导航电影神灯影音播放效果~~~
效验纽曼PAD2S导航主机凯立德导航效果~~~
凯立德导航页面运行~~~
凯立德导航定位成功~~~
凯立德导航卫星接收GPS信息~~~
凯立德导航运行地图~~~
凯立德导航运行地图~~~
凯立德导航运行地图~~~
凯立德导航运行地图~~~
第五步安装行车记录仪：
行车记录仪安装效果，（呵呵这也是咱自己安装的哦；先将行车记录仪固定在后视镜上，再将电源连线及后视摄像头连线引入到主机上方进行连接，走线方式是由轩逸前挡风玻璃上方走线到副驾驶侧门，再由副驾驶侧门将电源引入到中控取电，后视摄像头走线由副驾驶侧门上方直接引入到后备箱最上方固定好，完成后测试无误就搞定。
注意：行车记录仪需要内存卡的，我是32G内存卡。）~~~
行车记录仪后视摄像头安装效果，带倒车可视的哦；~~~
倒车影像后外置摄像头安装效果；~~~
行车记录仪运行效果；~~~
新轩逸导航+行车记录仪安装后整体效果；~~~
评语：专用导航已经全部安装完成，实验效果达到自己要求，就看后期运行及维保情况了。自己动手安装期间拆除CD闹了点小插曲将空调机框弄了几个印子，但完成后效果还可以。物流快递送货非常满意，明明给导航每部上了6000RMB保险给用户增添了保障，值得赞赏。在此祝愿大家和我一样网购快乐！
