10款傲虎改装锁车自动升窗+折叠后视镜，纯技术贴，附详细作业图
好像一件事情做多了就变成兴趣了~~好几个车友私信说让我更新多一些详细些的车型上来，我去哪里找这么多车型
，只能慢慢收集了，稍微麻烦些的车型都是会慢慢更新上来的，本来麻烦的事情能让大家觉得不麻烦就是我要做的事情了
，只能慢慢收集了，稍微麻烦些的车型都是会慢慢更新上来的，本来麻烦的事情能让大家觉得不麻烦就是我要做的事情了

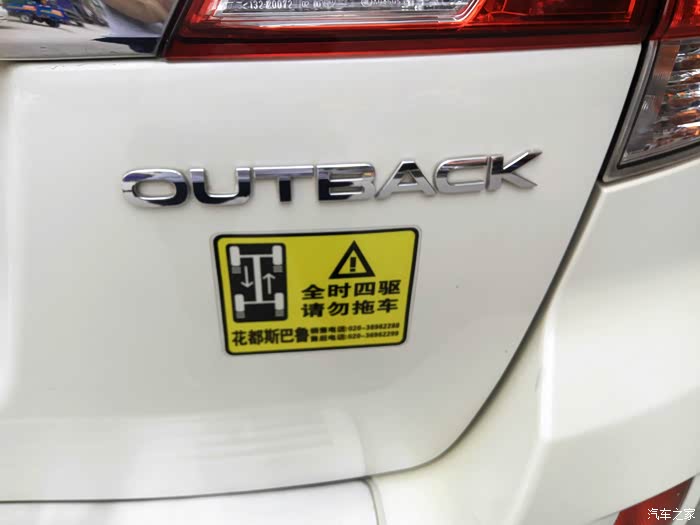

这次安装的是10款傲虎，不多说，开始拆，希望对想学拆车门或者自己安装升窗器的有所帮助，版主大大可以加个精么，感谢

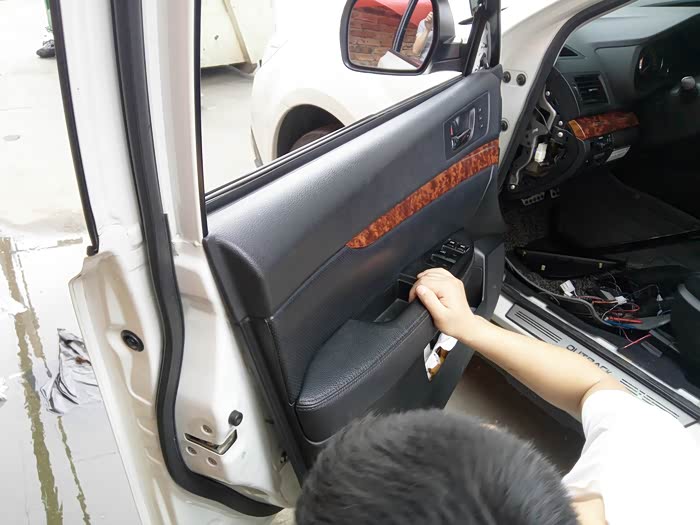

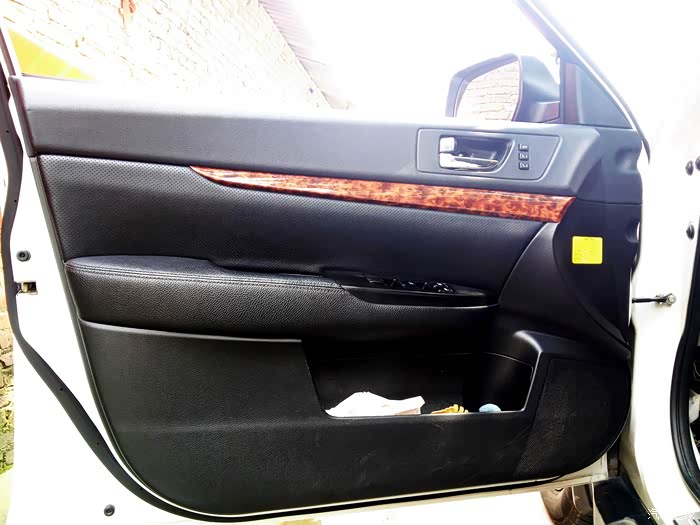

10款傲虎门板的整体图，应该老款的车门都长的这个样吧，自己对位

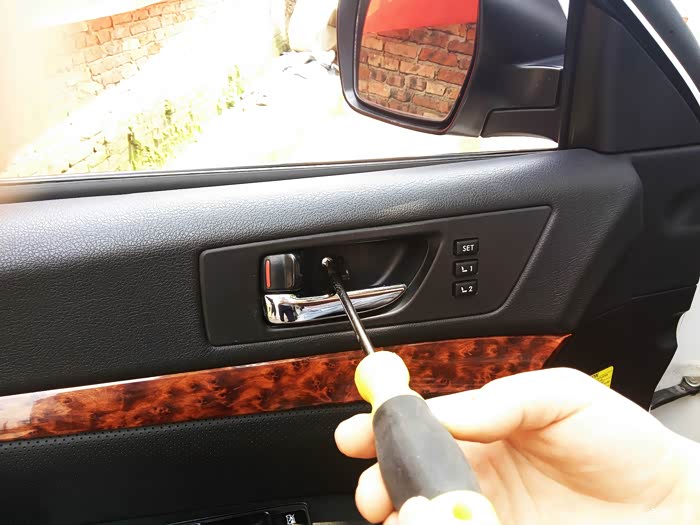

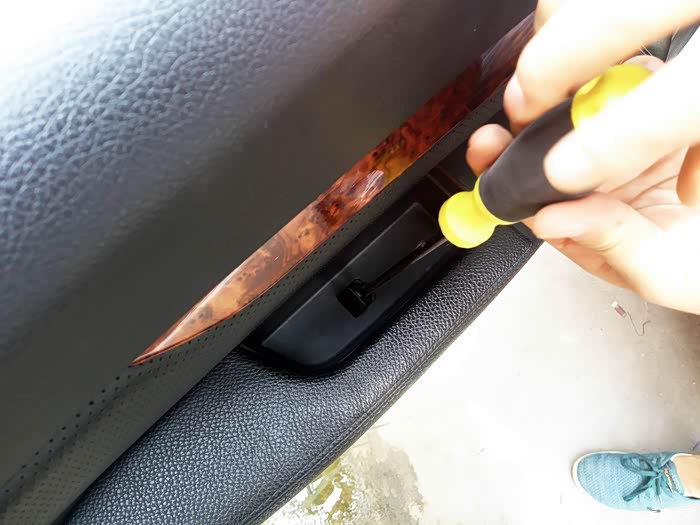

第一步，如图位置的盖板掀开了就可以看到这个螺丝的，拧下来就好，螺丝要放好，别到时找不到

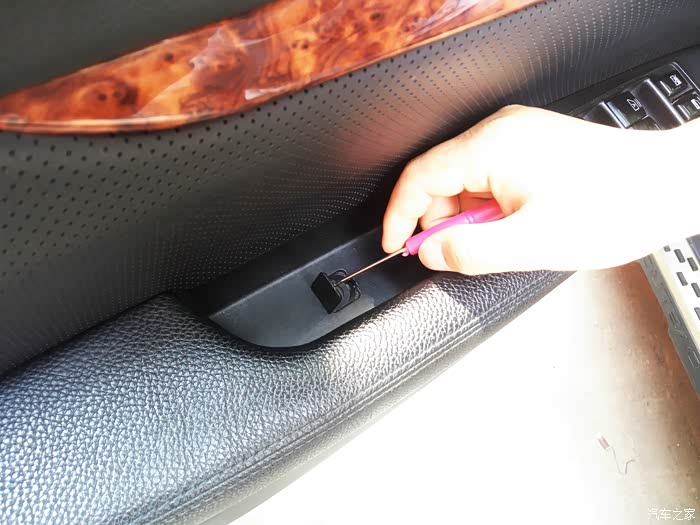

一样的，我这边是用这个小针一样的挑起来的，很简单。
拧下来吧~~~~~~~~~~~~~~~

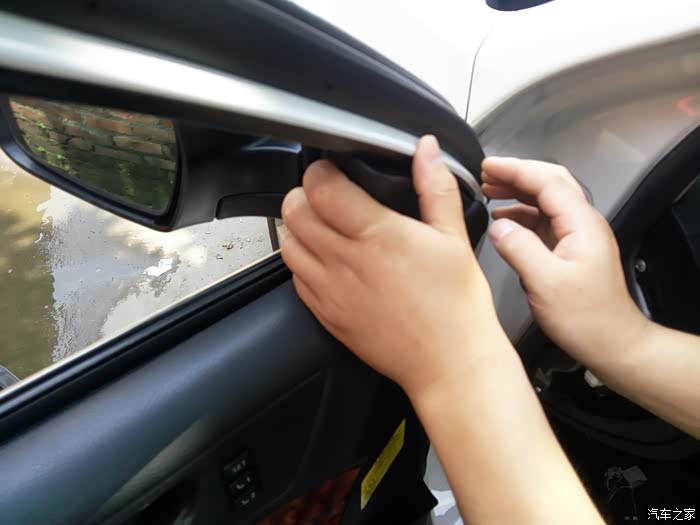

高音盖这里拿下来
高音盖这里拿下来

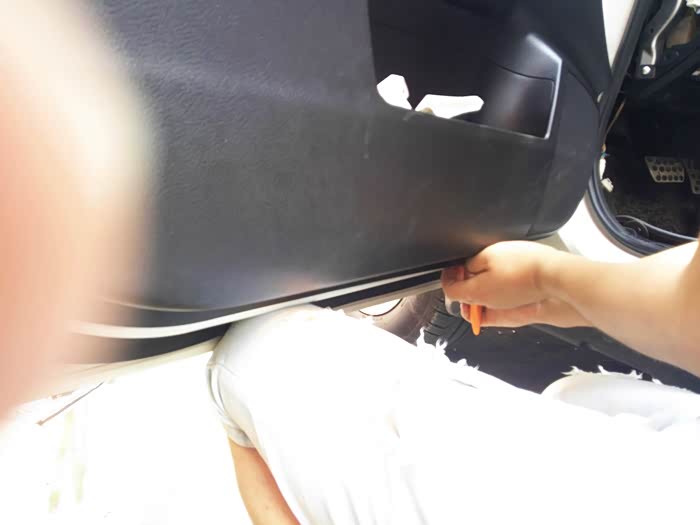

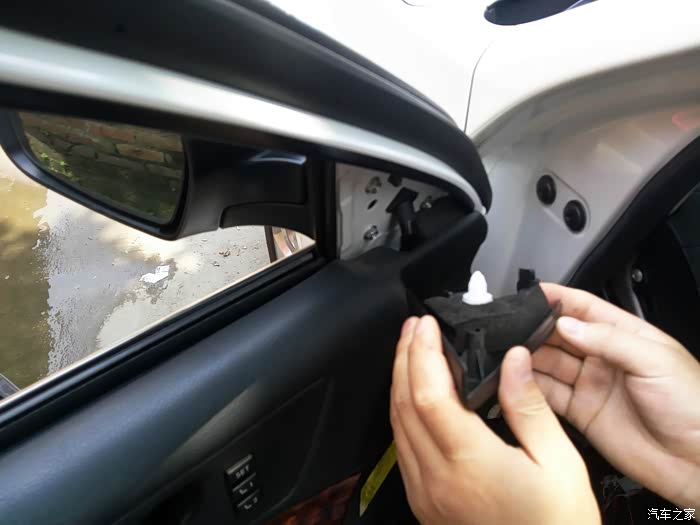

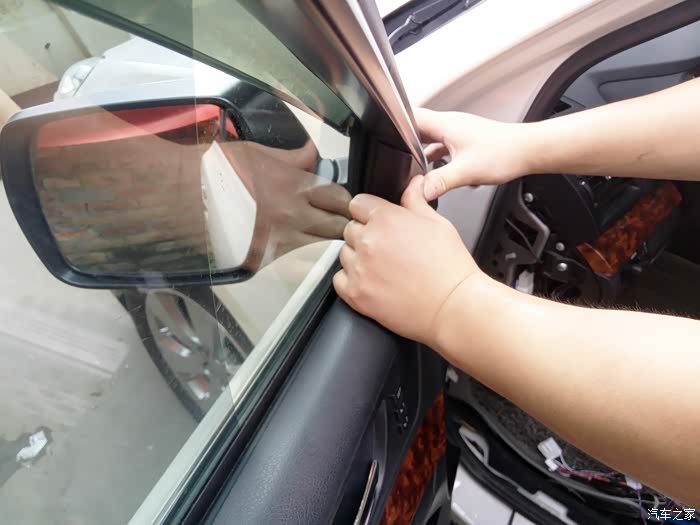

用撬板撬开一下，可以容手伸进去后就直接用手掰开即可

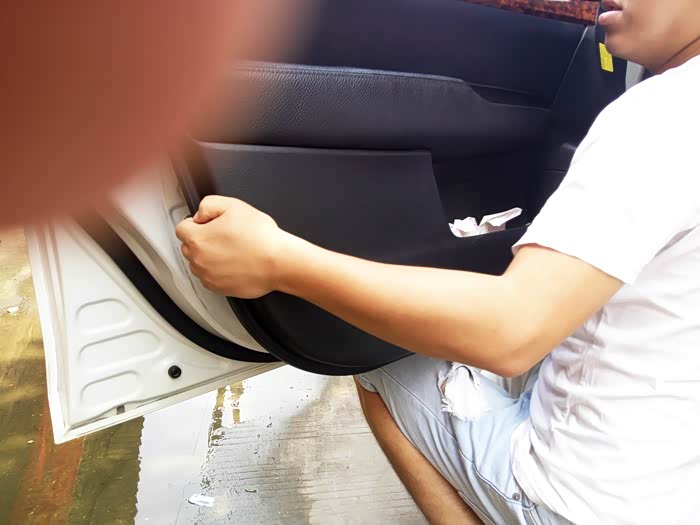

如图，左下位置弄开，里边都是卡扣来着，用力掰开就好的，无螺丝勿惊
往上扣下来

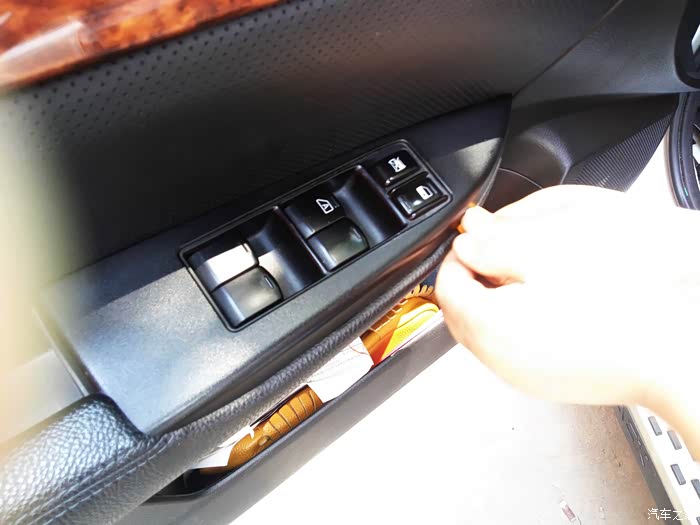

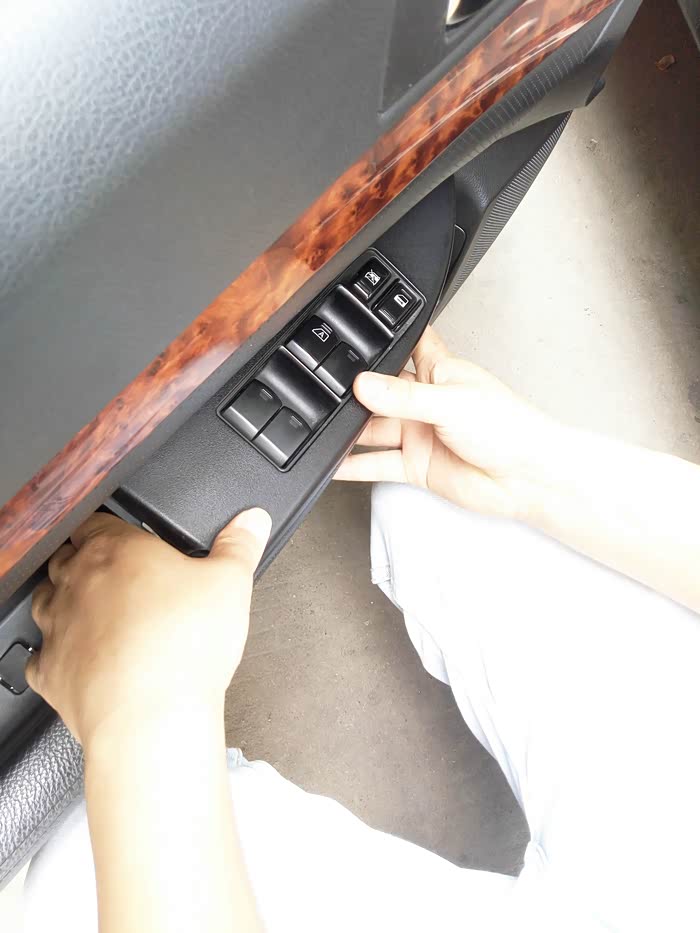

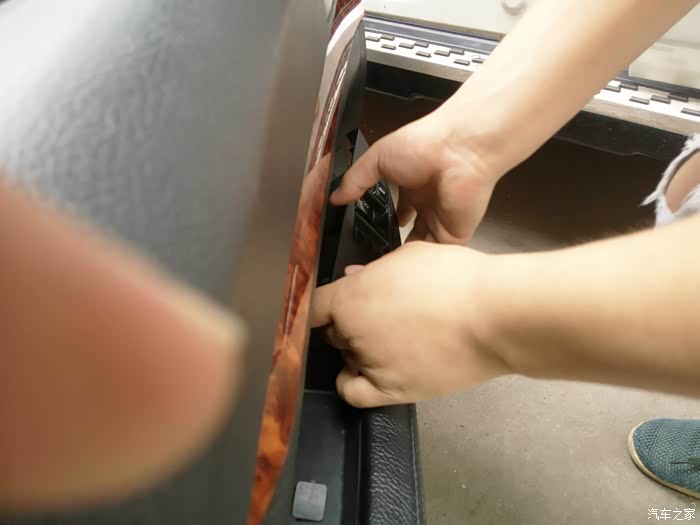

这里，中控条和拉手的如图往上拿起就可以下来了

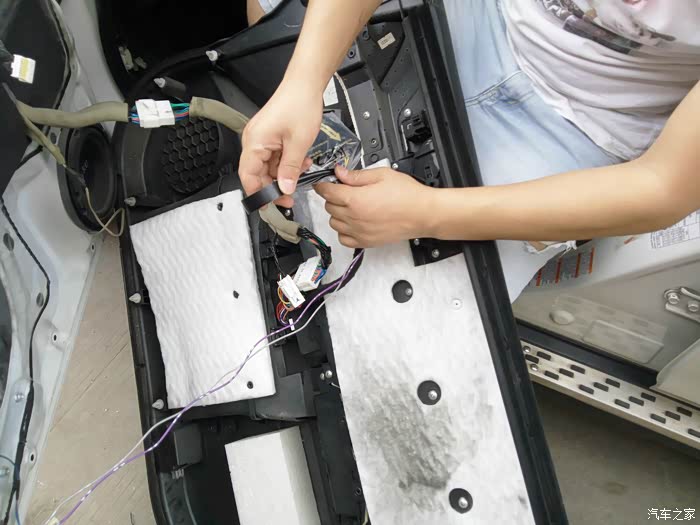

跟门板对应转接的插头都取下来

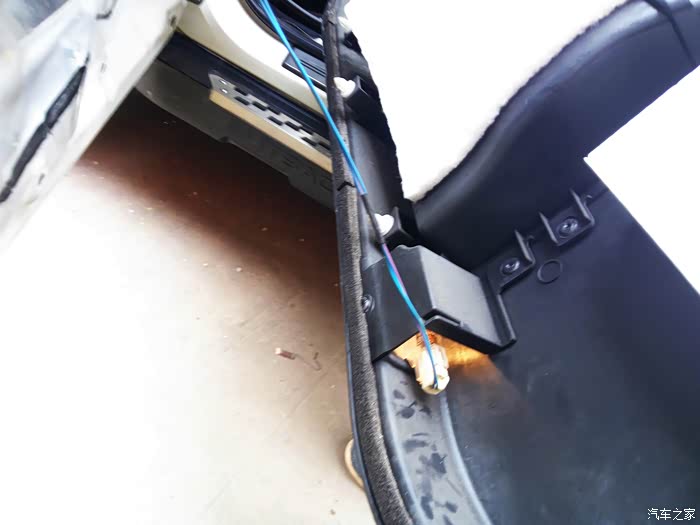

迎宾灯这里注意，别忽略扯到了，一样拔下插头就可以

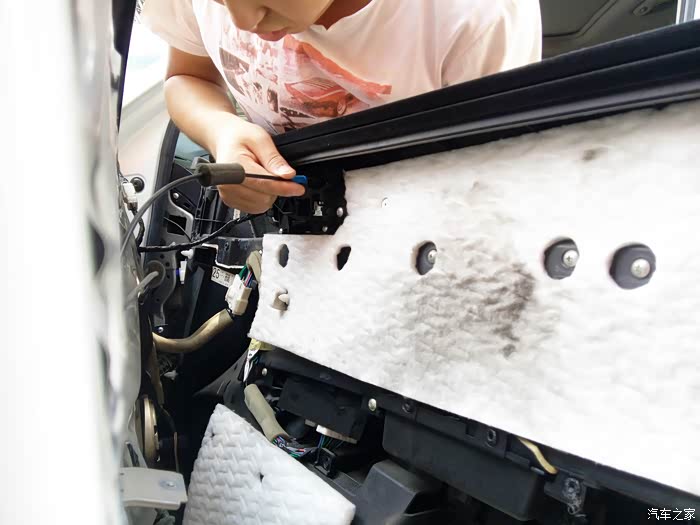

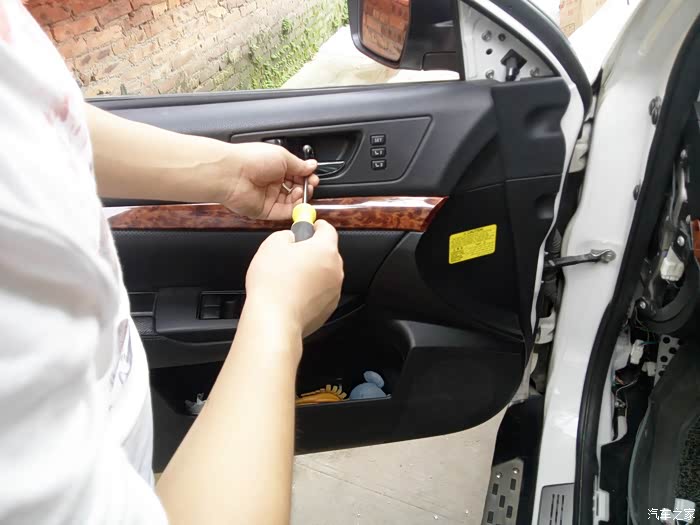

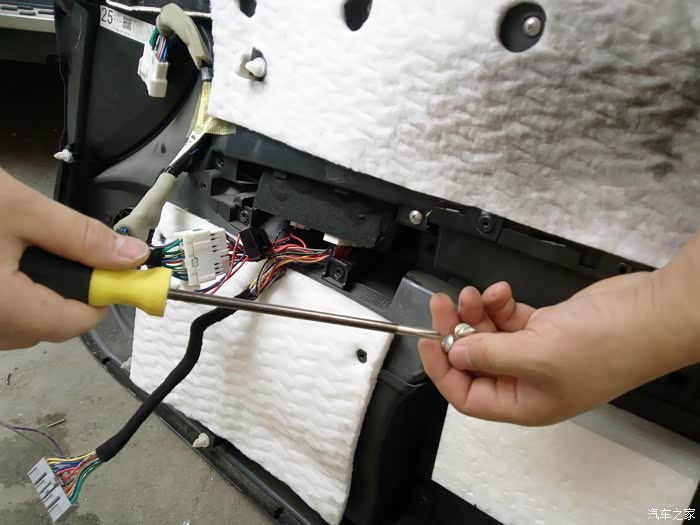

接着得用螺丝刀拧下来4个螺丝了 ，有4个银色的螺丝的，这个到时大家拆的时候就可以看到，我这里就直接拍到最后一个螺丝的图了

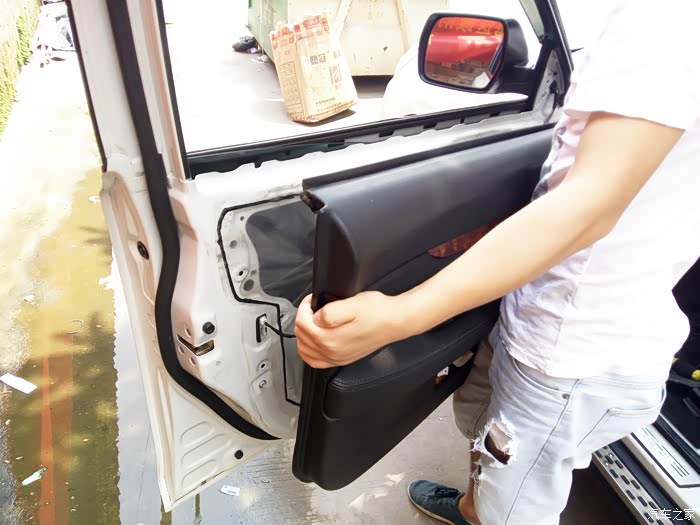

里边螺丝拧下来了这个位置就可以撬开的了
可以用小针顶一下旁边的小孔插头就自然出来了
喏

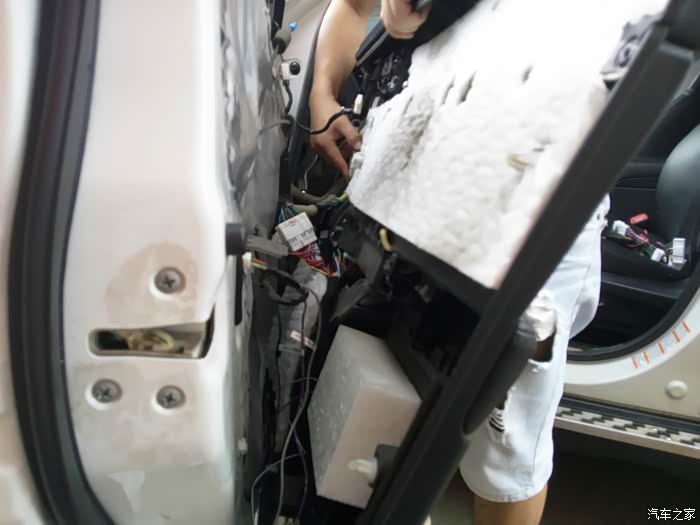

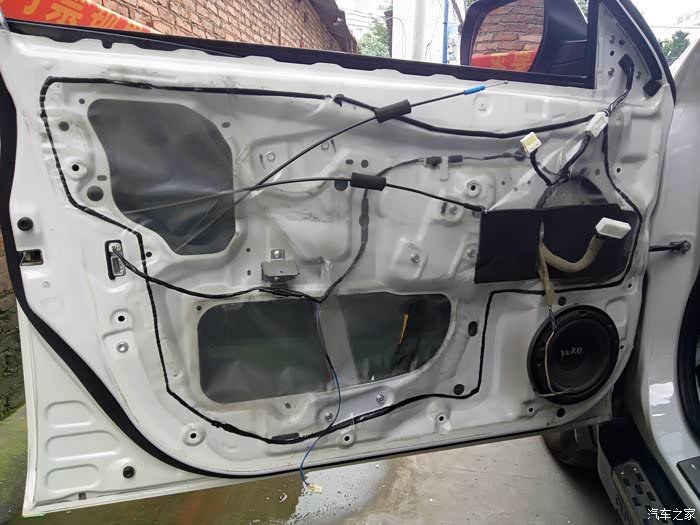

这个是门板盖取下来后的整体图

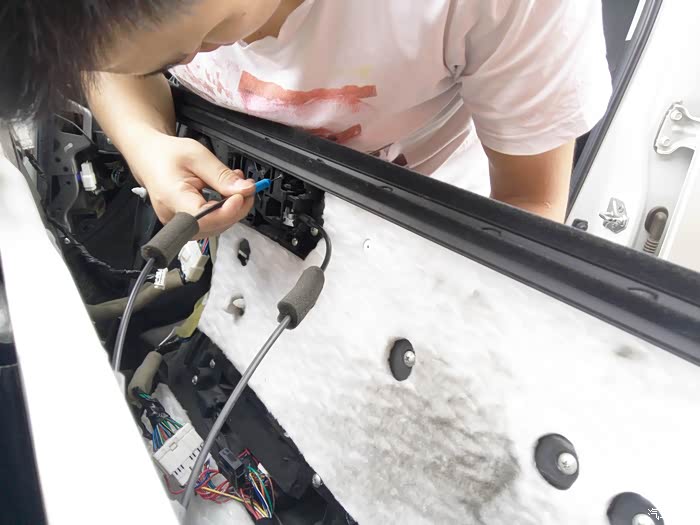

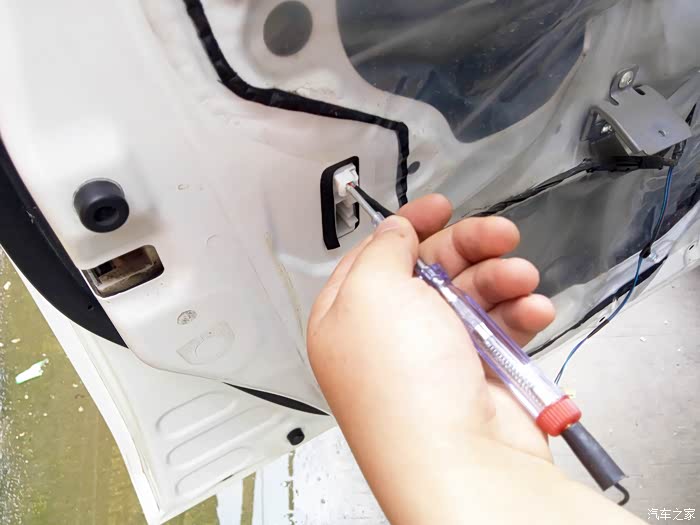

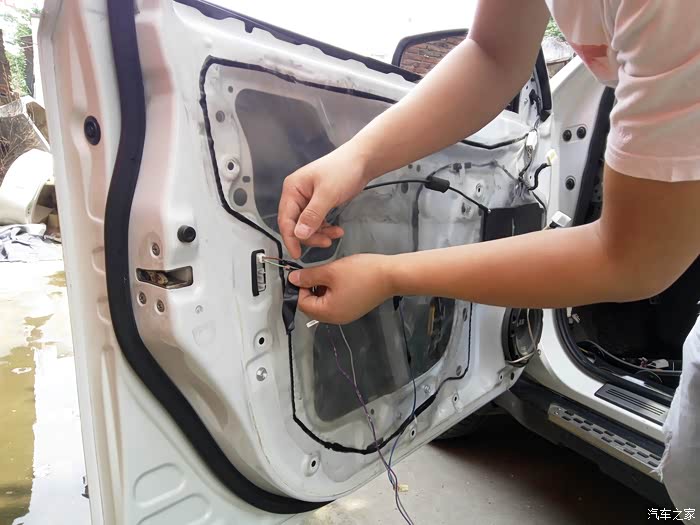

左侧的中控开关锁信号线就从这里接的，我这边是用电笔测了下的，到时大家就可以省略这个步骤了，下图就有说明什么颜色是开关锁的了

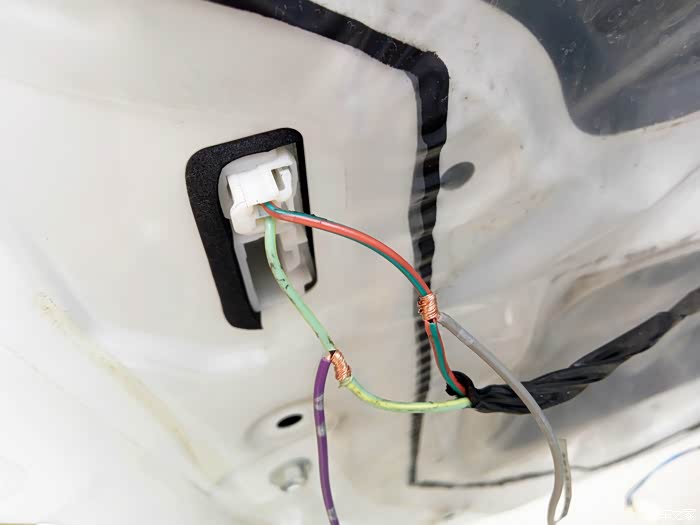

翠绿色的是关锁信号线，绿红色的是开锁信号线，我这边是产品的两根信号线分别这样破皮接上去去的，下面得用静电胶带包好
包好细节处理，线接好了就可以准备把升窗中控面板先给装上了

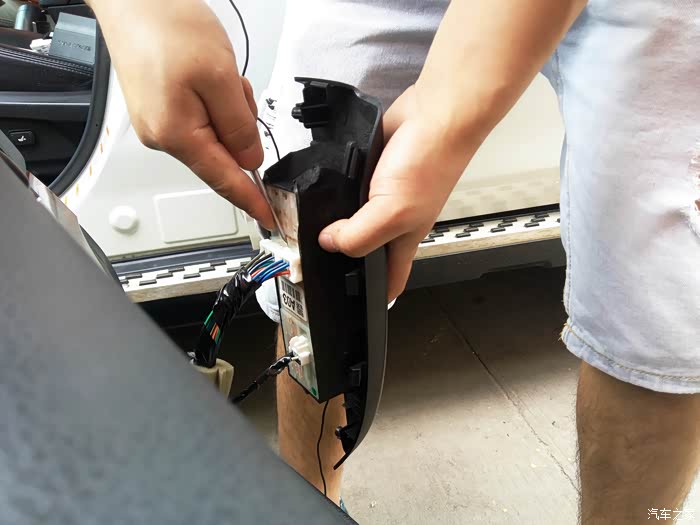

这2个插头插回去，留出来的插头是产品转换出来的了
盖回去

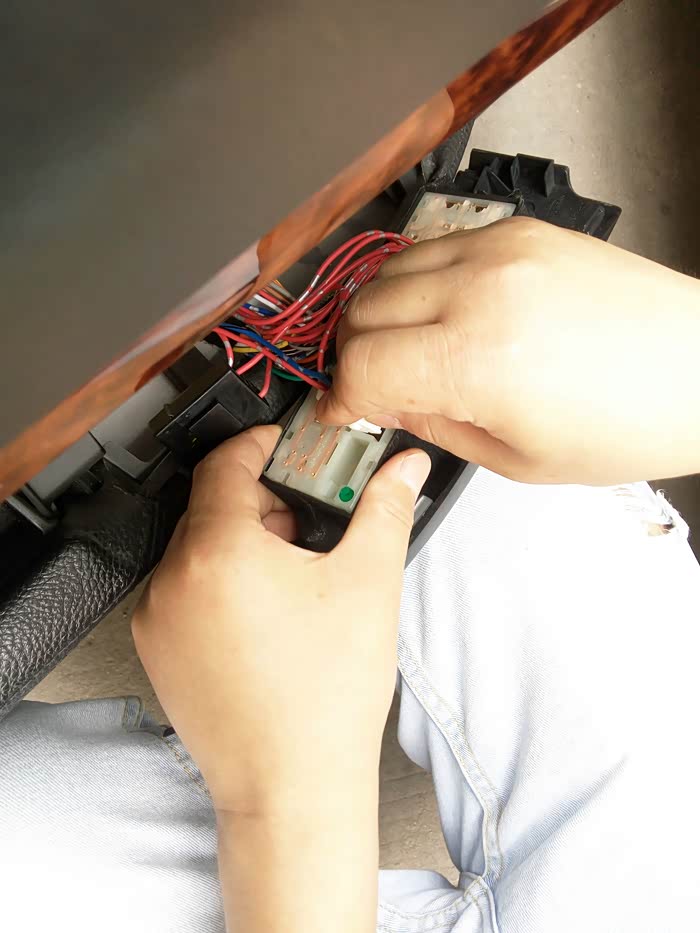

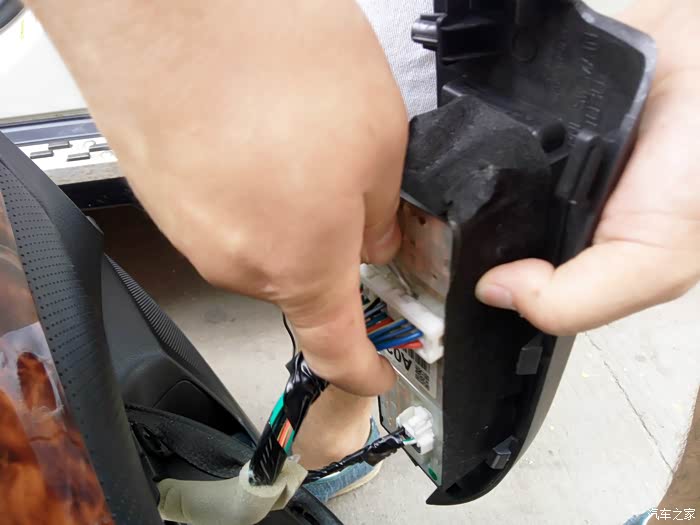

看到2组插头了麽，就是这2个插头跟产品的对接的，然后螺丝先拧回去固定好升窗控制面板先
螺丝复位

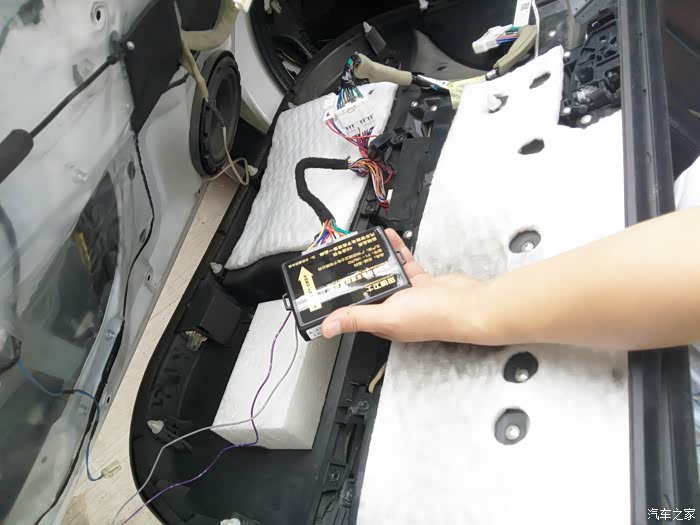

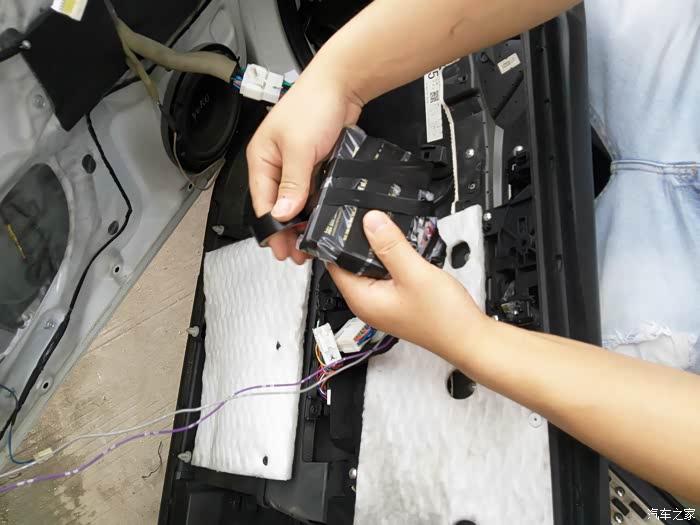

再插上产品的主机

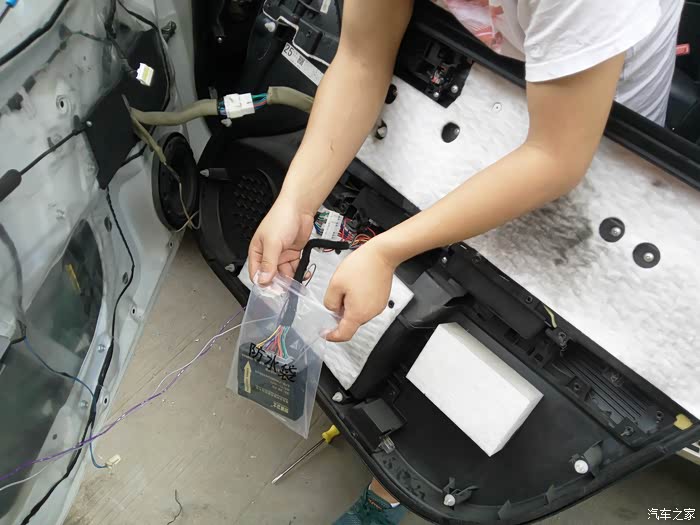

主机得套好防水袋，避免受潮或者雨水弄到里边去，特别南方地区，回南天一定得包好

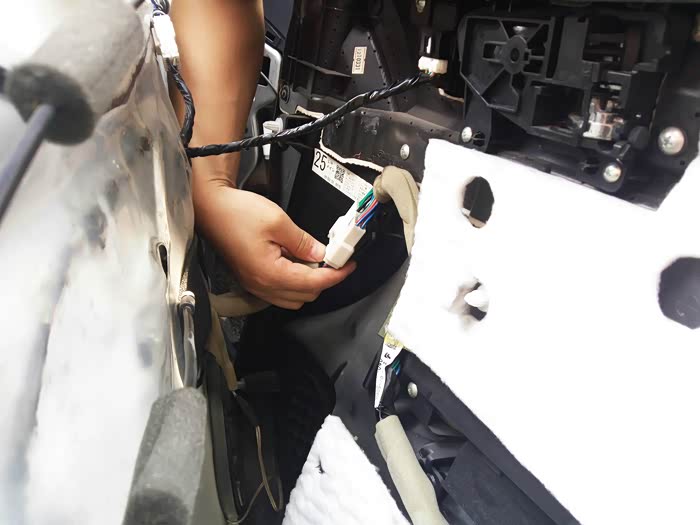

线束插头对接的就没有拍了，看图片应该就知道就2组插头升窗控制面板拆下来的那2个小插头对接好就可以的
主机套好防水袋用静电胶带包了一圈

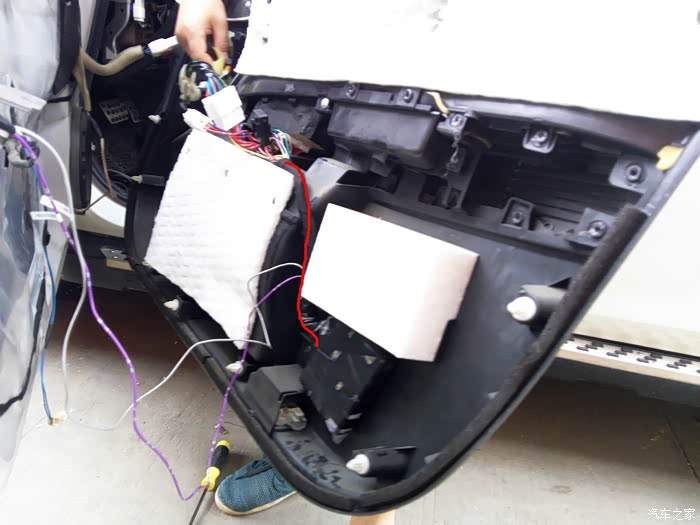

主机就固定在这个位置了，红色的是固定好主机后产品的线束走位处理来着，这样显的整齐些
对应插头转接好了就可以盖回去了，这个位置的扣回去
整理好线束
从上往下扣下来就可以的

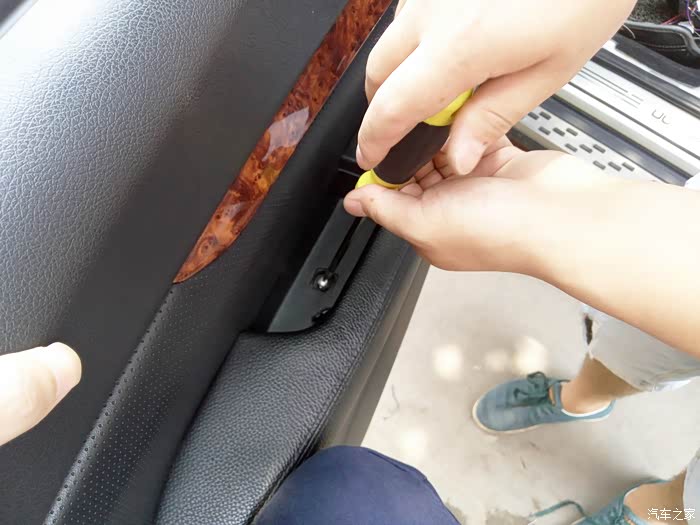

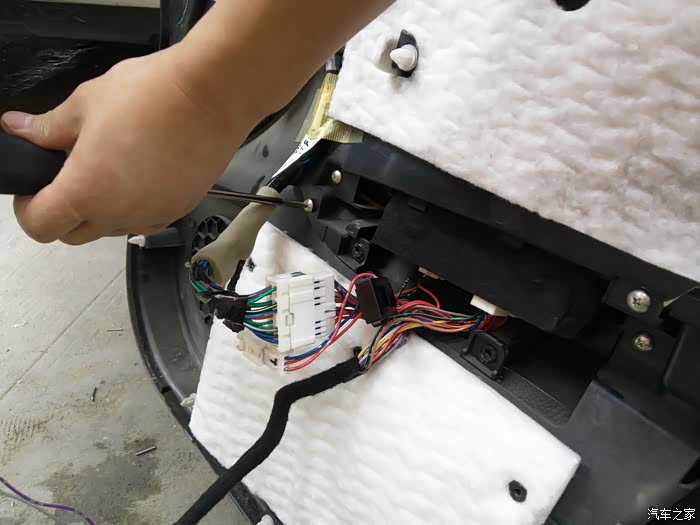

螺丝装回去1
2
3，到这里升降窗的就安装好了，这次安装的是熄火下车锁车玻璃2个2个升的~

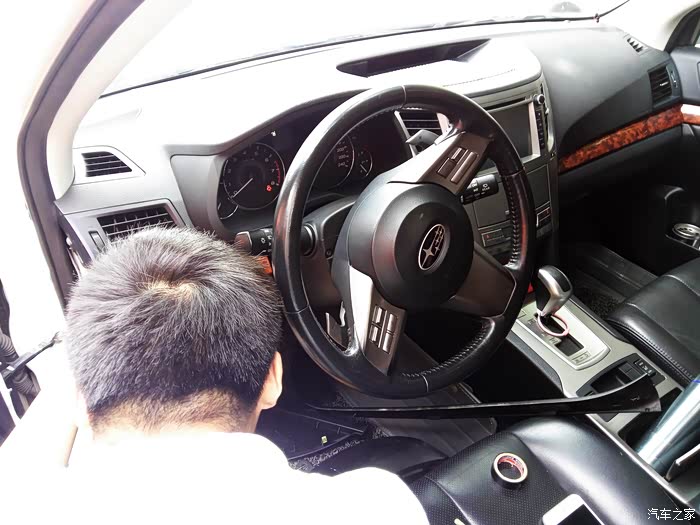

下面开始整折叠器的，图比较少，只能让大家知道接什么线和怎么拆下来的了
侧盖直接拿下来，然后拧开这个螺丝

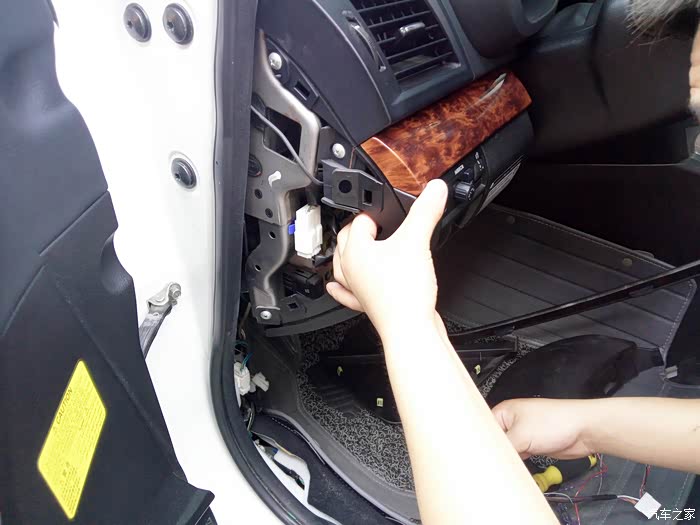

从这里掰下来就可以的

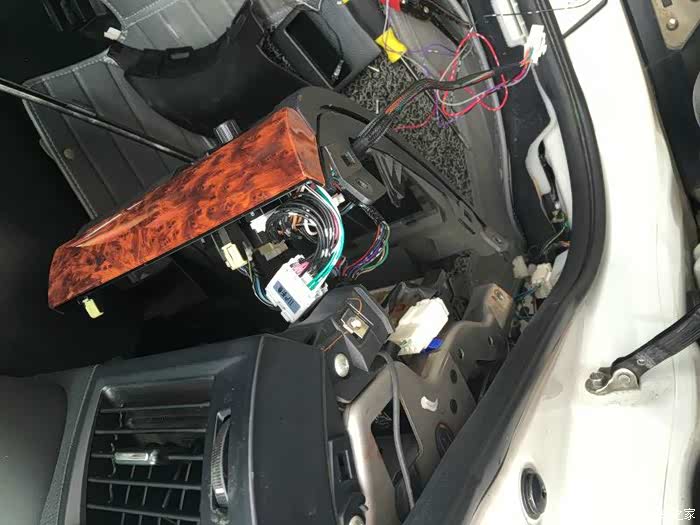

这里是对接好折叠按键背面的那个插头

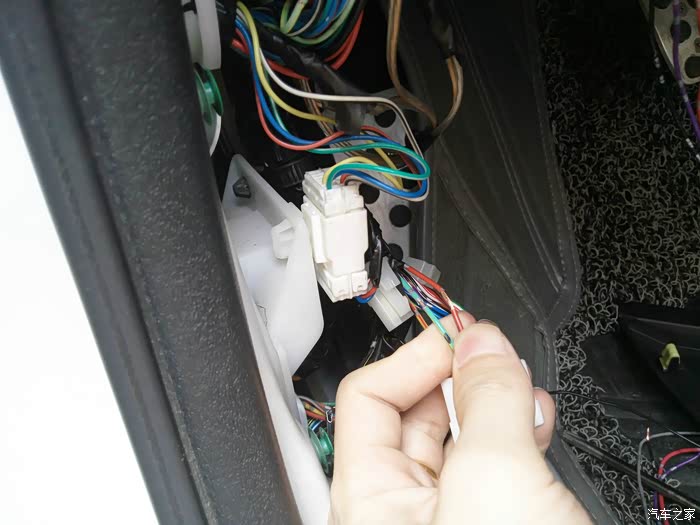

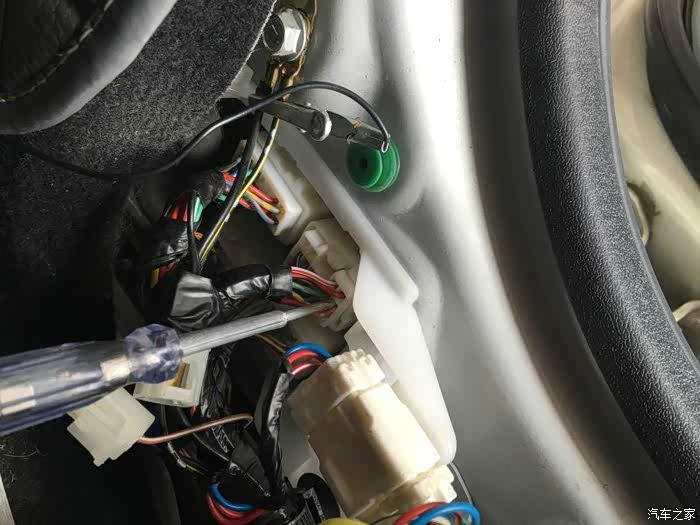

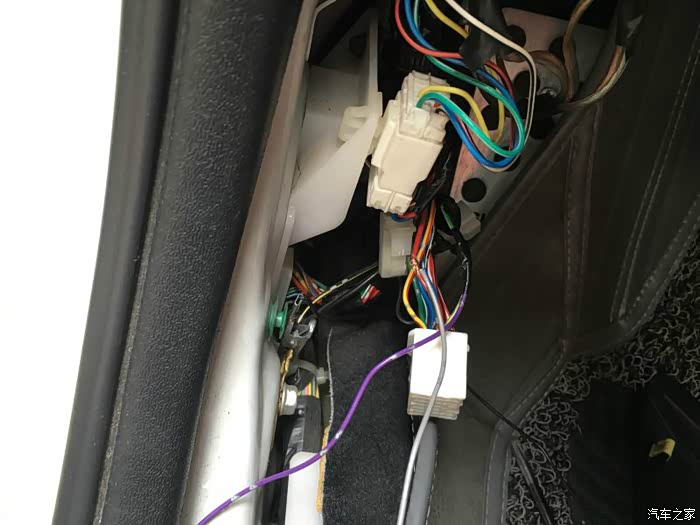

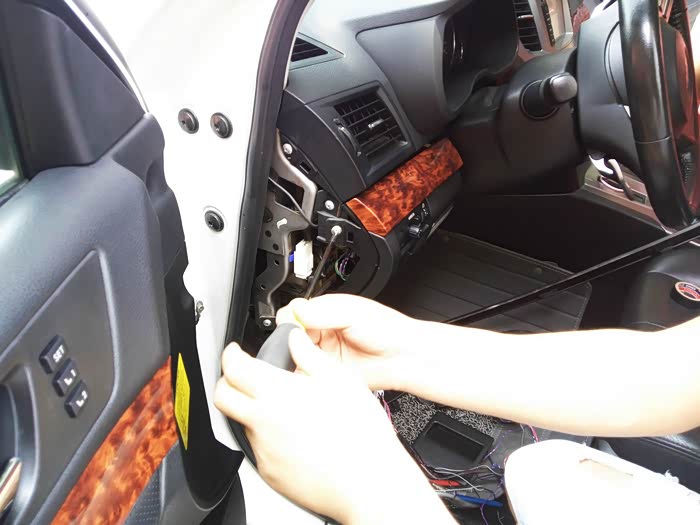

这里是门槛条的位置，电笔扎着的地方就是电源线的

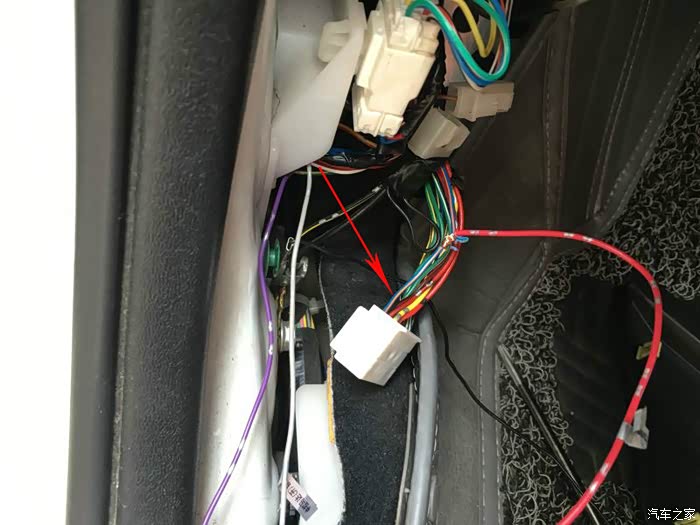

箭头指的位置就是产品的电源线
这两根的是开关锁信号线的了
如图接上用静电胶带包好，插头插回去就可以的
安装折叠器这里有点简单了，安装的时候刚好比较忙，都没空拍图，就拍了点最主要的的了，让大家知道接什么颜色的线而已
