DIY拆解富康原厂CD，最便宜升级音响之换装功放芯片TDA7850

昨晚借点小酒壮壮胆后，点上一支烟，找了把十字起子开始了我的富康原厂CD拆解。（毕竟是没搞过这东西，心里面还是忐忑不安的，）
拆CD机最主要的目的就是换上我在淘宝上淘来的ST TDA7850功放芯片，来替代原厂CD机里面的7385芯片。替换的目的主要是提升CD机的功放，以不换CD机为诱饵，换惠威T1500+TC150为方案，改进富康音响！

在这里要多谢，爱卡K坛的kare，是他解决了我一系列难题，并做出顺利的结果！
开始上图！（图片都是按我拆机的顺序设定的，里面走了点弯路，在这贴出来也希望以后朋友不再“犯错”）
第一部分 机头与车分离

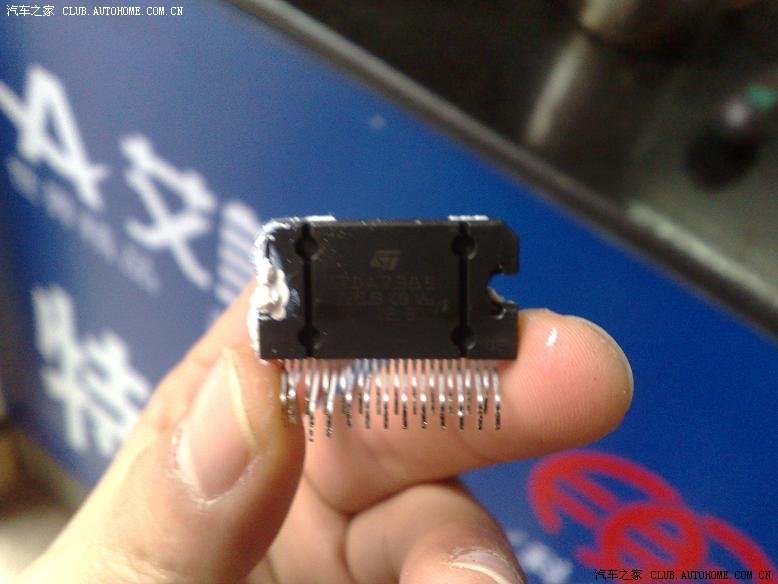

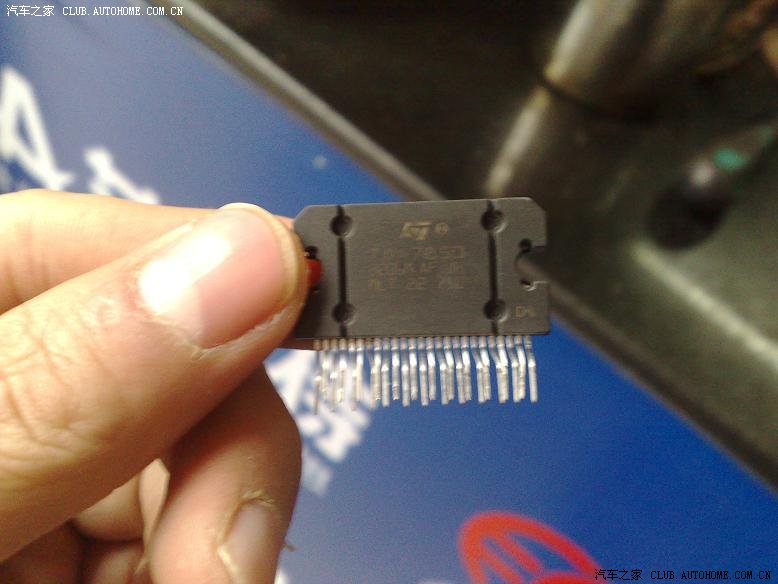

这是换装的TDA7850芯片和原厂的7385芯片（当然是后面拆下来才能看见，呵呵）



首先用原配的两把钥匙插入CD机空，旋转90度，拔出两个橡皮塞，然后取下两颗里面的螺丝，再用钥匙卡住孔的侧面，拔出CD机

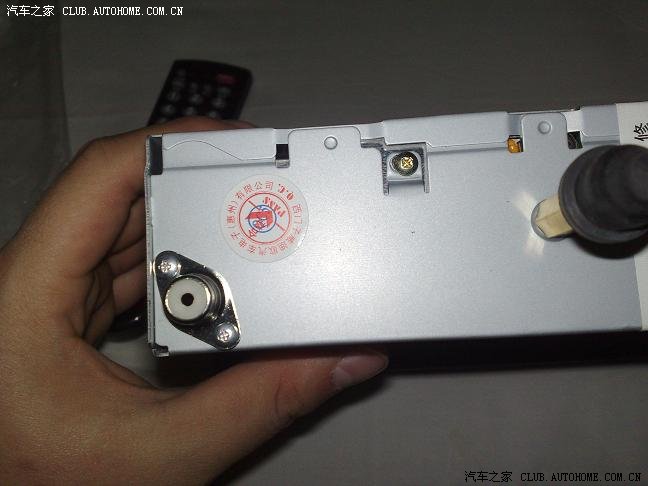

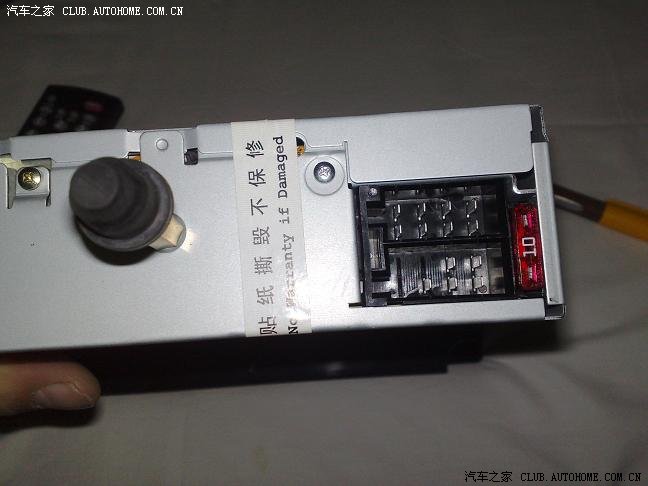

这是CD机的背面，一边是天线孔，直接拔出就OK，一边是电路口，要使劲i

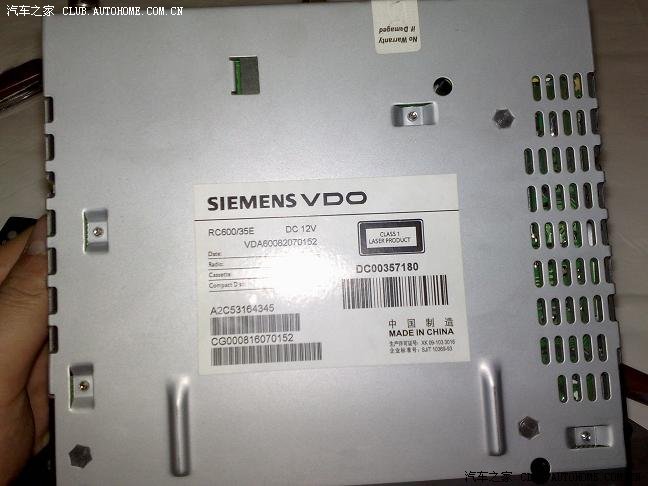

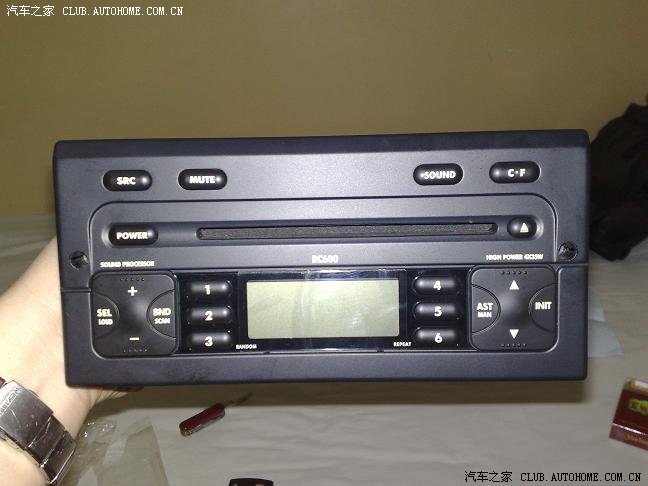

这是CD及的上方，清晰的写的型号

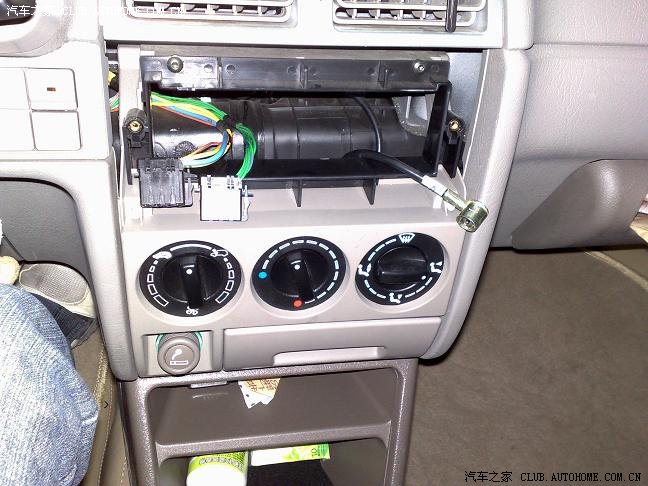

拆外富康的样子，呵呵，有点恐怖


第二部分 拆解CD机内部结构

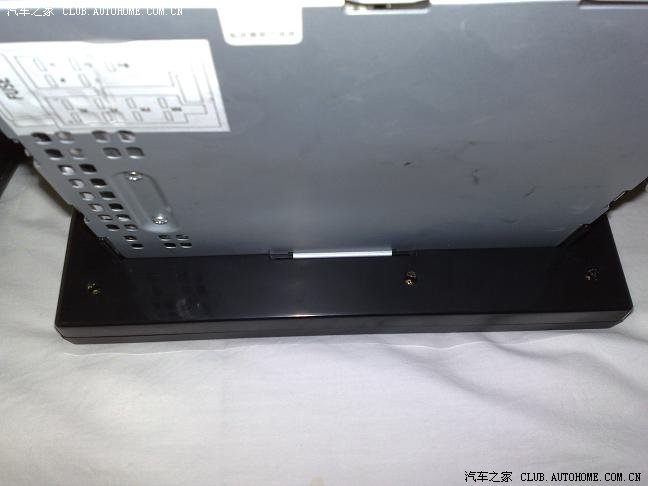

1.找到这个位置，看见有6颗螺丝，卸下，不过这步到最后发现是多余的，应该是先卸下面板和机壳连接的四个大螺丝

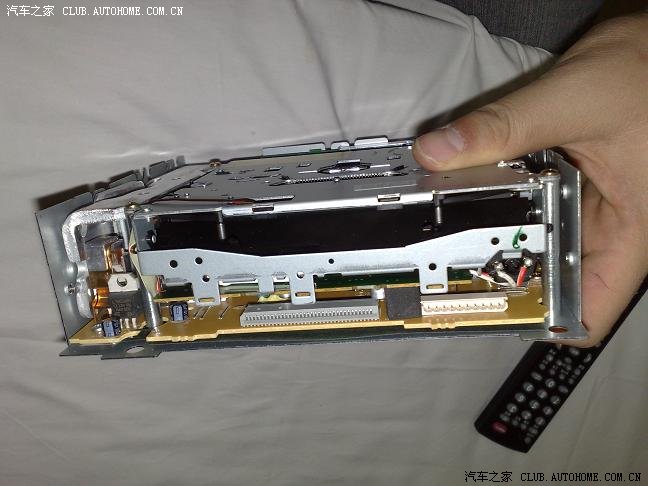

卸下这四颗螺丝就能看见面板和机壳之间的排线了

小心，仔细的拔出后，就和面板分体了

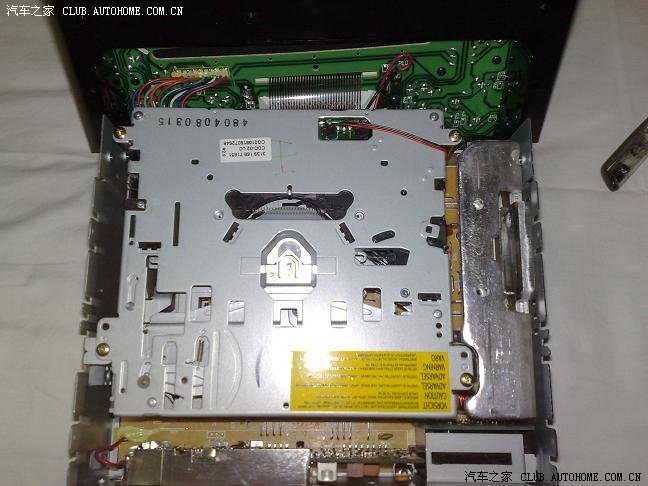

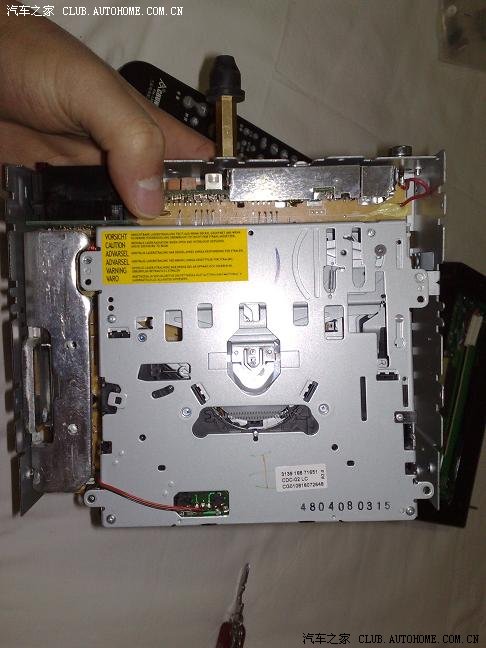

现在要把CD驱动器取下来，才能看见最底下的面板（最底下的面板上才是我们最终要找的TDA功放芯片）

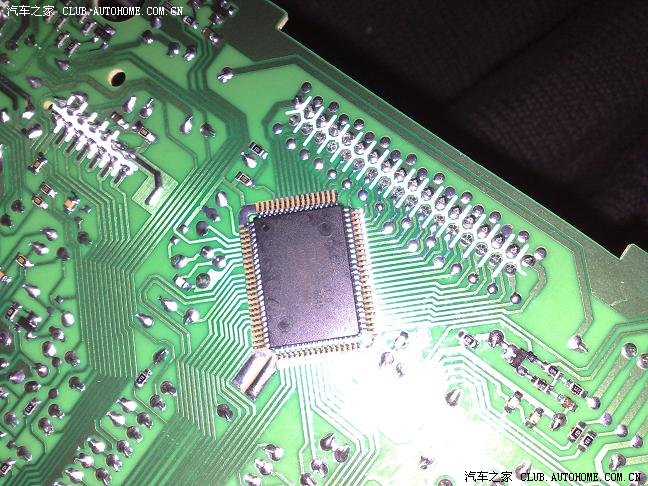

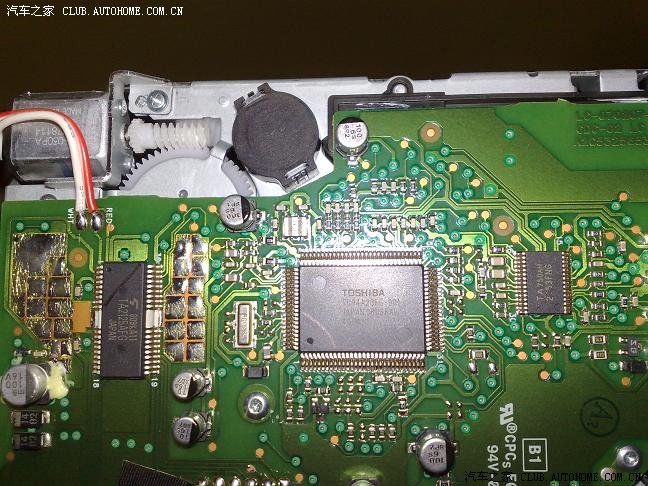

看见光驱驱动器四周有四个大螺丝，卸下，拿出驱动器，可以看出背面有块东芝的芯片，我估计就是驱动芯片了

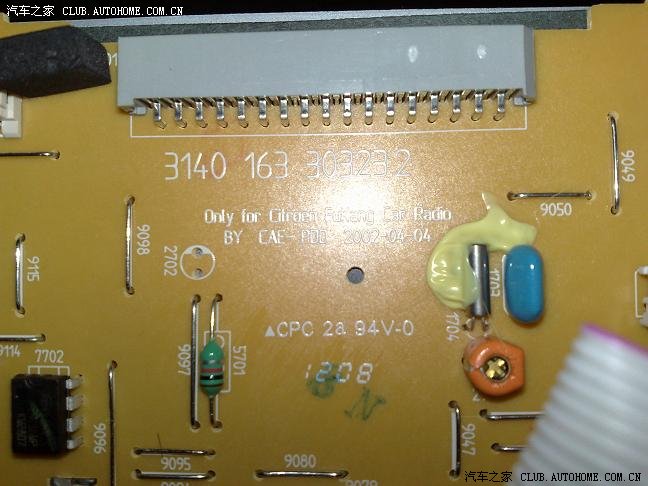

现在终于看到最底下的电路板了，上面清晰写的“only for fukang car radio”而且是02年设计的，晕

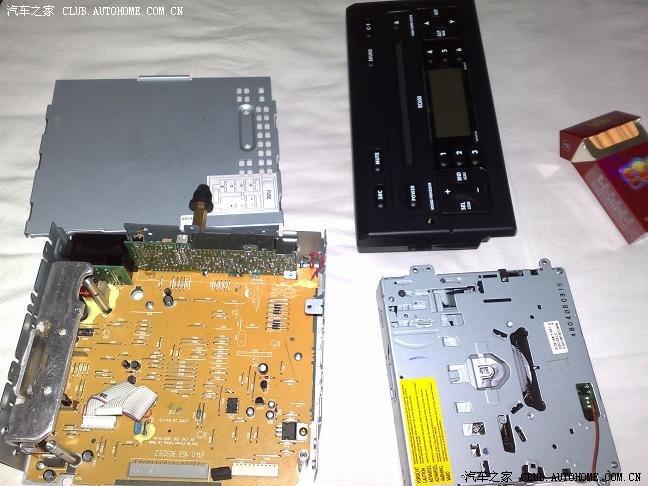

来张全家福，再点一支烟，休息下，呵呵，紧张的冒汗啊，我觉得最关键的就是排线那里，一定要小心

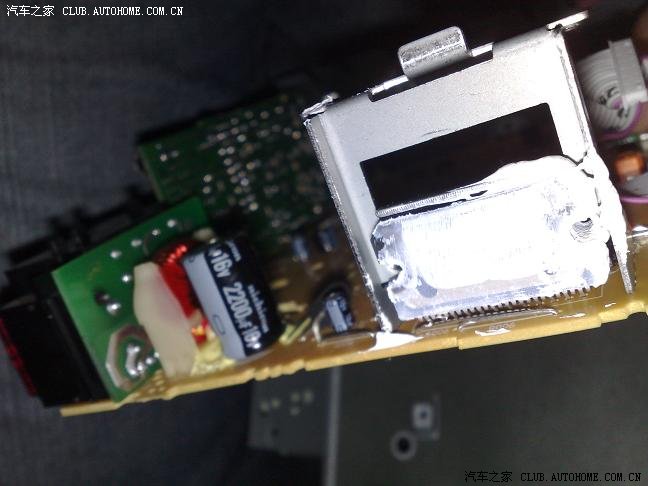

抽完，继续干活，找到这个位置就能隐隐约约的发现功放芯片了，就是黑色电容旁边那个！黑色电容，东雪做的还是比较厚道，我看了是标准的2200uf，不像有些车的是1100两只并联！
板子上写着是“7381”型号，但是后面拿出来才知道是7385，查了下资料，7385是它的升级版，但是作用不大

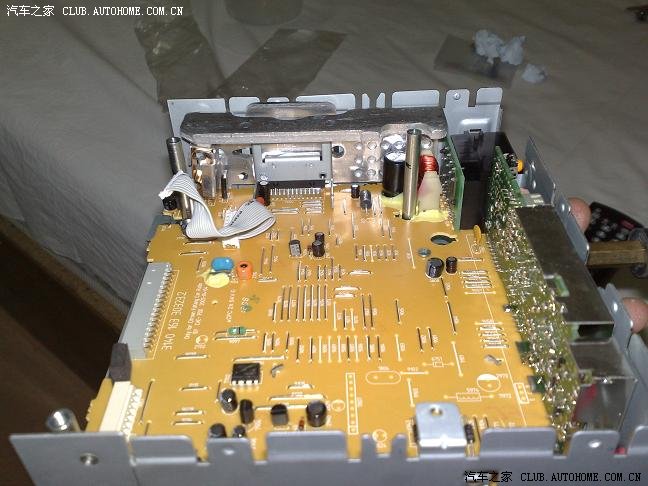

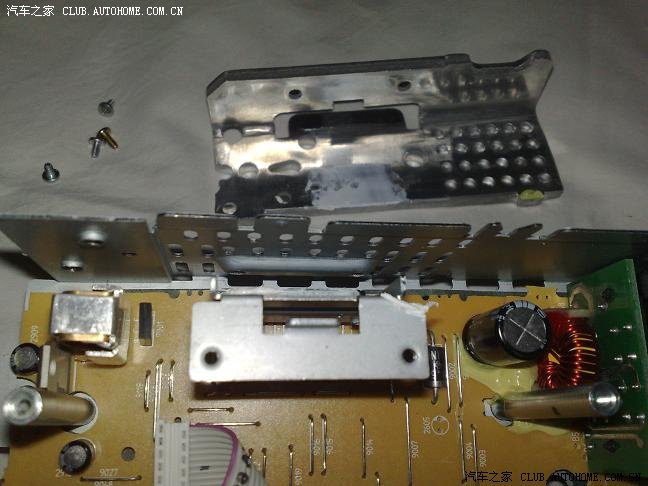

各方位勘察，这里是我用的时间最长的时候，因为不知道怎样才能把功放芯片展现出来，经过半小时细致检查，开始卸下面板上的四颗螺丝，然后用尖嘴钳子扳动卡在面板的两处卡扣，最后用小刀抹掉黑色电容旁边的胶，才能把地壳和板子分离，取下功放芯片旁边的散热块





最后拿着这个空板子直接找小店师傅帮我换上了，因为这里风险较大，还是找比较熟练的师傅换。


结束，恢复过程就不必阐述了，因为我晚上才回去慢慢搞定，呵呵。

在这里要请各位一定要记住卸下来的每颗螺丝的出处，以防万一忘记最好一小部分就用纸写下来并且包好。这是我的做法，希望各位看后有用！！！
