18款昕锐舒适版安装斯柯达版本MIB187B详细步骤

主角上场，MIB187B ，帕萨特车上的，经过我刷机改灯已经完全变成斯柯达，完全兼容斯柯达协议。（大众原版机器红色按键背光，黄色系统界面，跟斯柯达不是一个风格，而且有一部分机器还不能支持多功能方向盘音量键）

需要的配件，主机、线束、摄像头、面板。

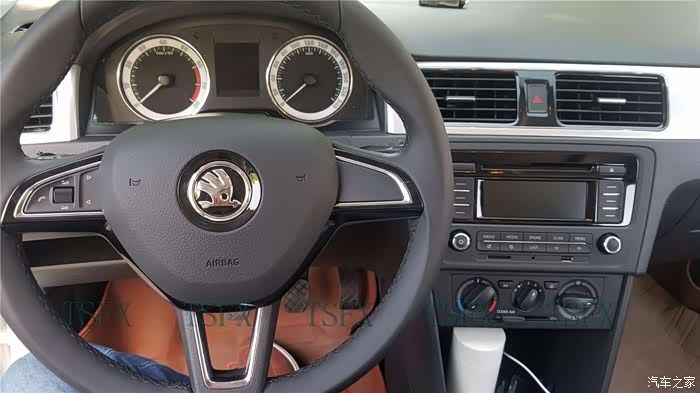

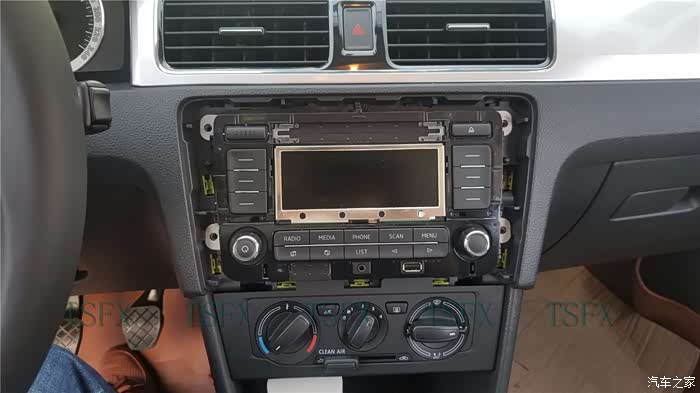

原来的样子

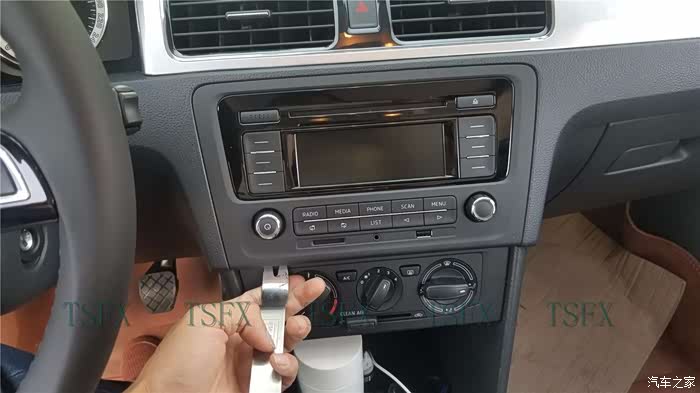

先取下面板

拆掉4个螺丝（型号T20）

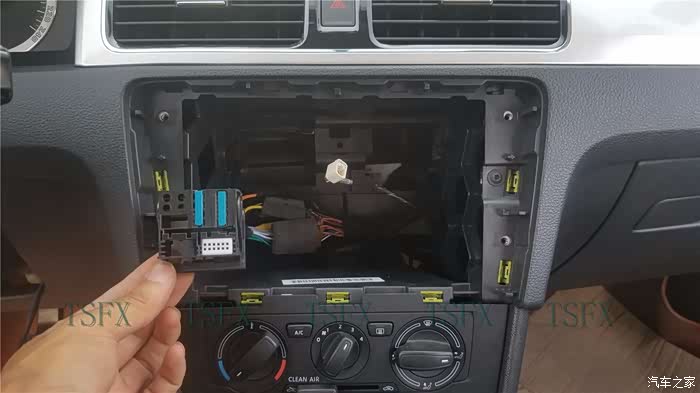

拔掉插头，仔细看结构，都有卡扣

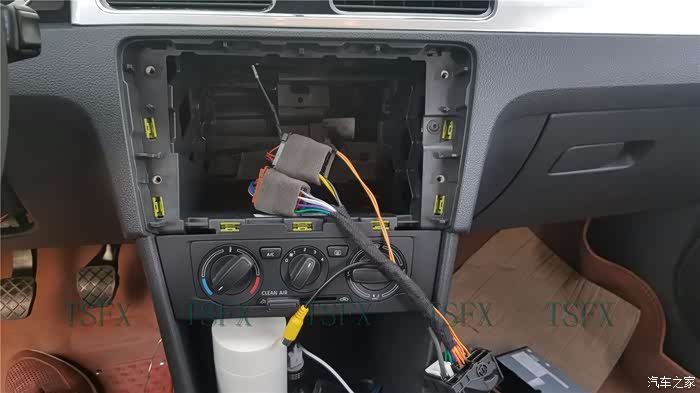

对插上转接线，（不要用原来插头的网关线，那是舒适总线，是配合一些低端协议机使用的。直接用转接线上的两根网关线拉倒离合踏板上方位置BCM白色插头）

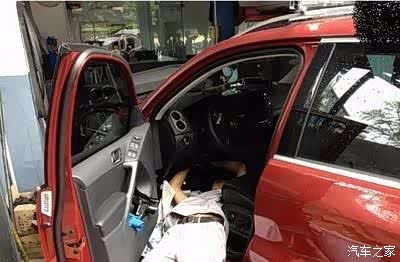

这是接网关线的姿势，网上截的图，如有冒犯请见谅

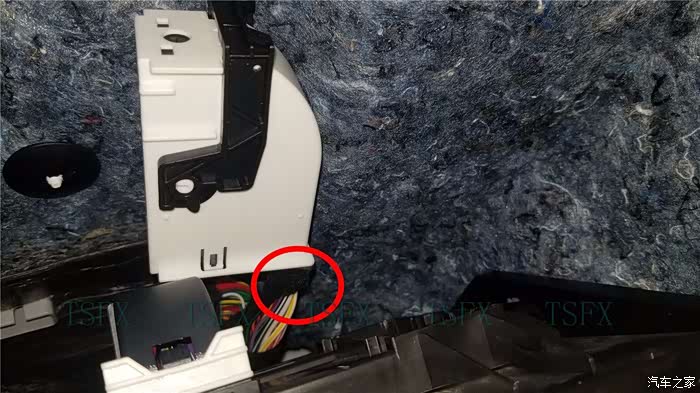

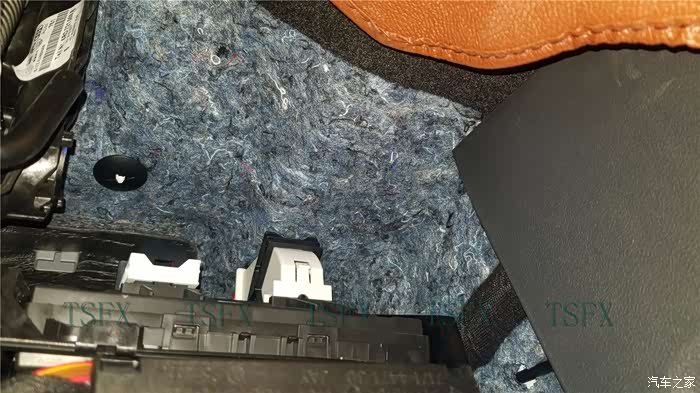

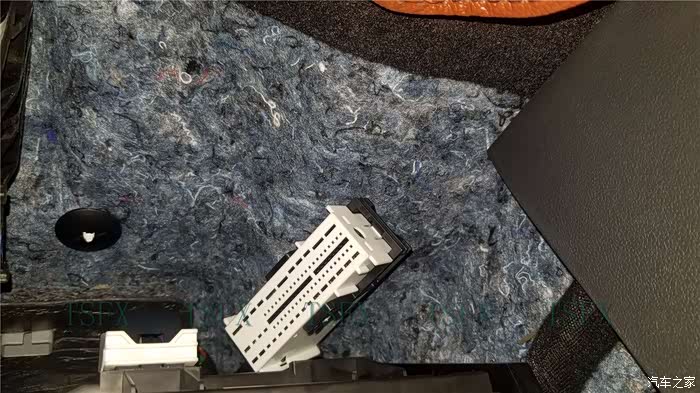

这个白色插头就是BCM （就是所谓的行车电脑）
重点强调！拔掉车钥匙！中途不能通电，复位完毕后通电！切记！！！

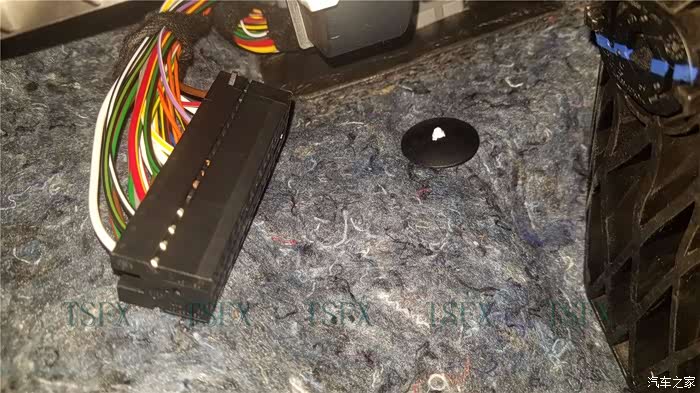

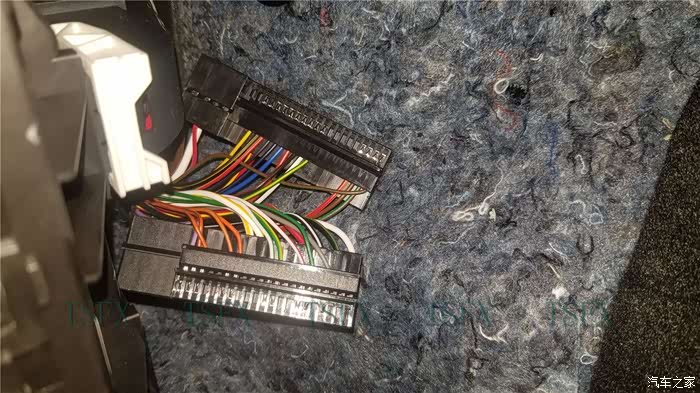

拔下插头，这也是安装过程中最难的部分，因为位置隐蔽，作业空间很小，所以特别费劲。

把缠绕的胶布去掉

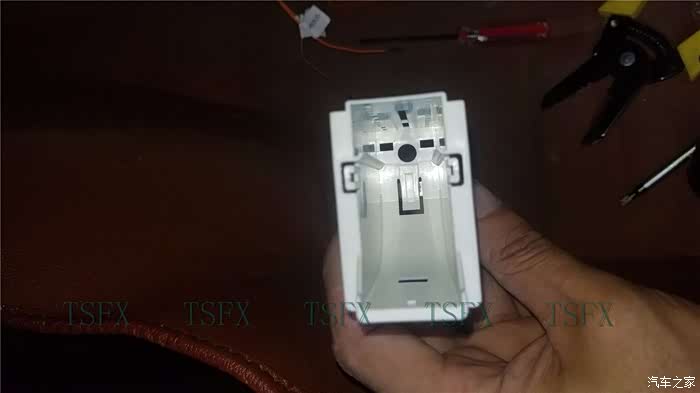

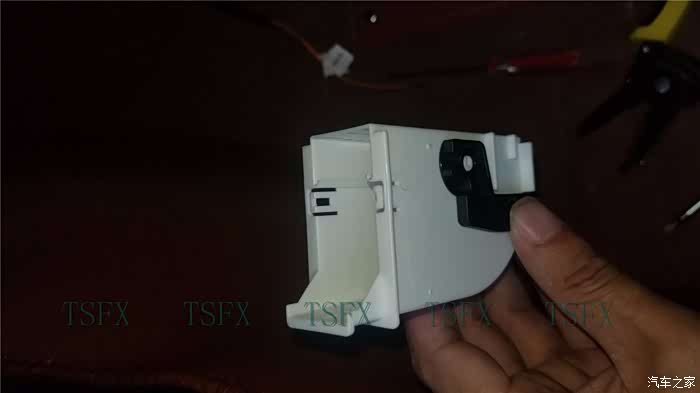

取下白色的壳子

仔细看结构，有两个卡扣

这个侧滑可以打开

打开后的样子 20脚接CAN+          21脚接CAN_

这就是网关线，接的20-21脚是预留的娱乐舒适总线，接好后可以还原了。

使用的MIB专用摄像头，集成延时继电器，线路简洁明了，方便安装。3根供电，一个视频插头。

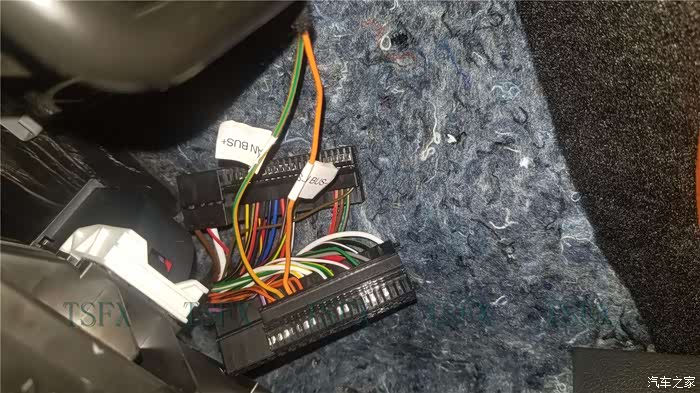

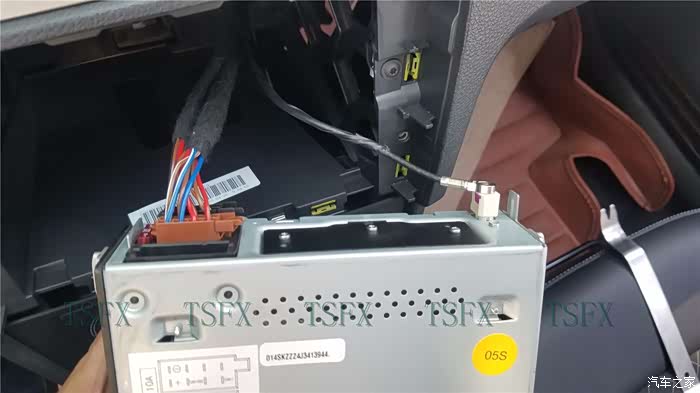

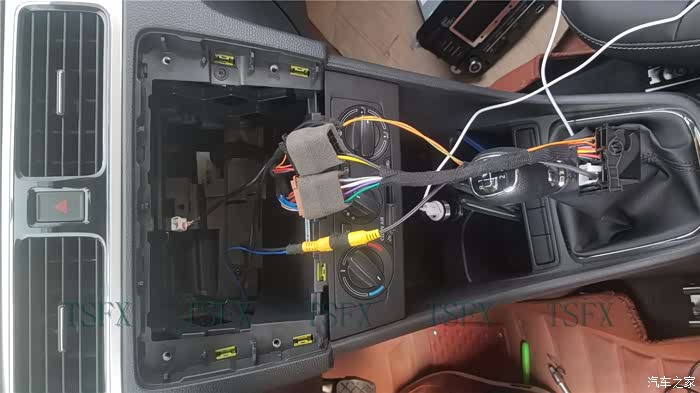

这是对插后的线束

整理好的线束

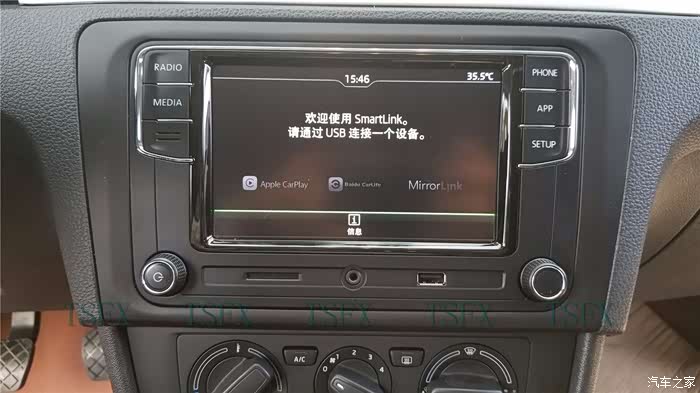

试机 只要屏幕上方显示时间跟温度表示网关线已经OK

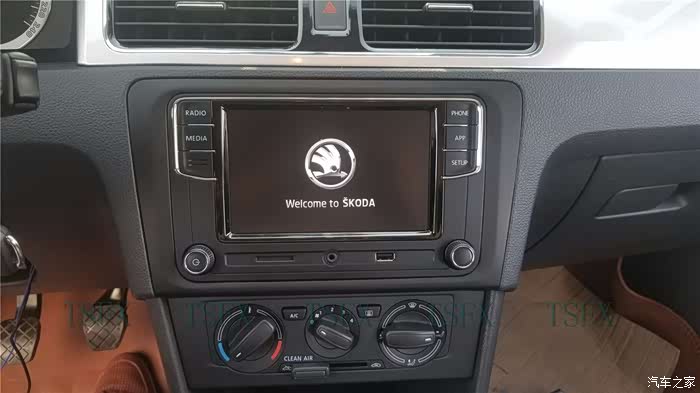

开机LOGO

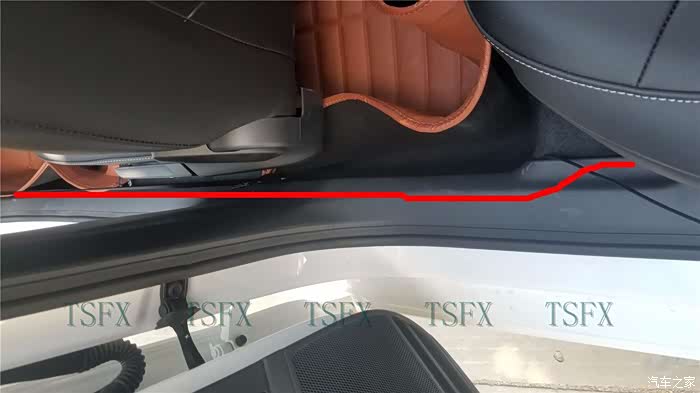

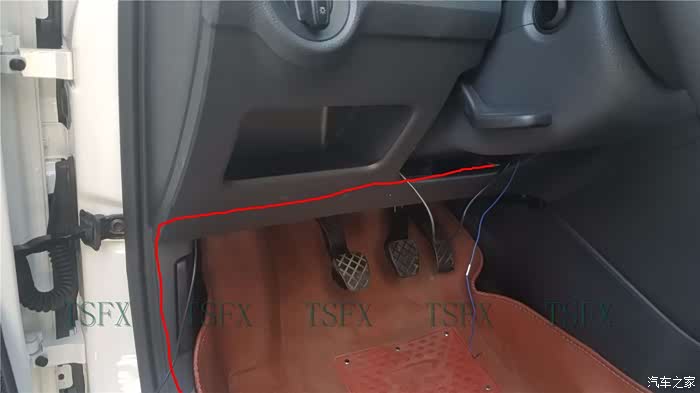

开始布线 ，摄像头线束走线方向

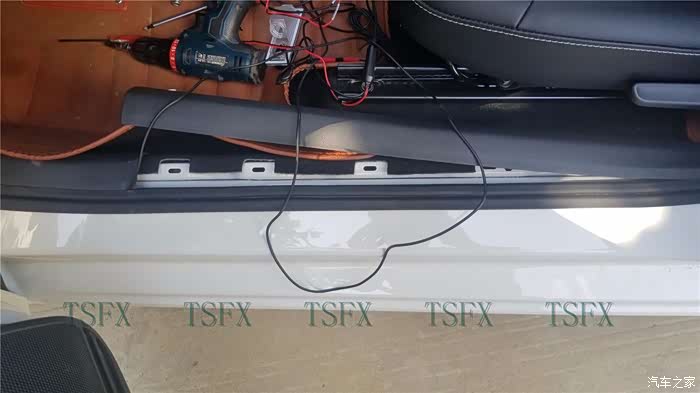

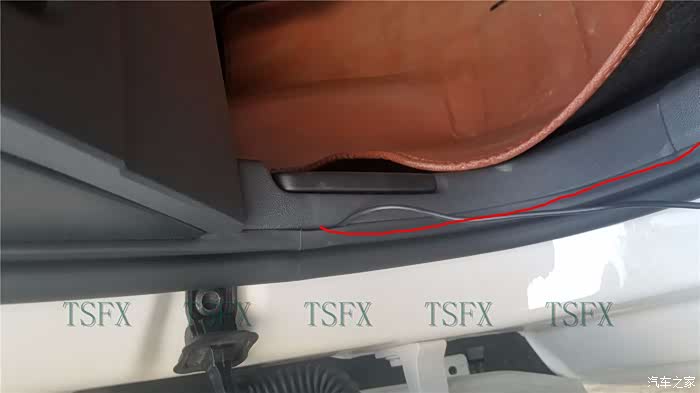

沿着左侧门槛下面一直到后备箱

注

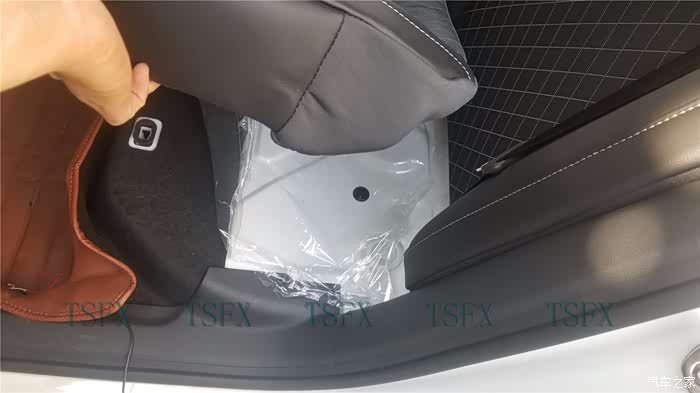

掀开后座

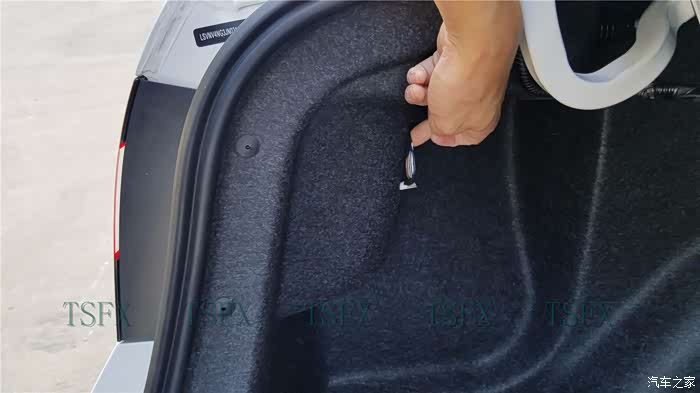

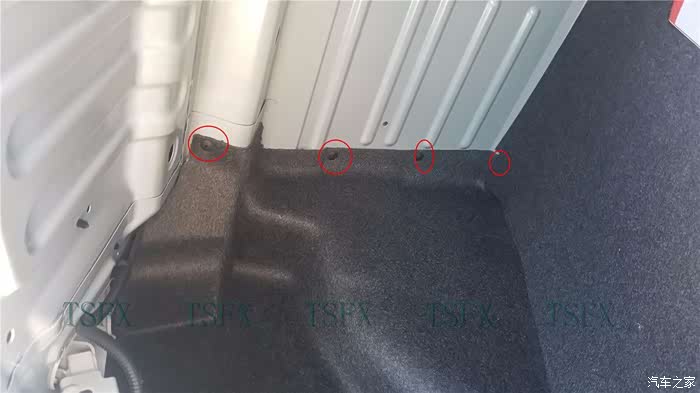

这是后备箱位置，拆掉卡扣

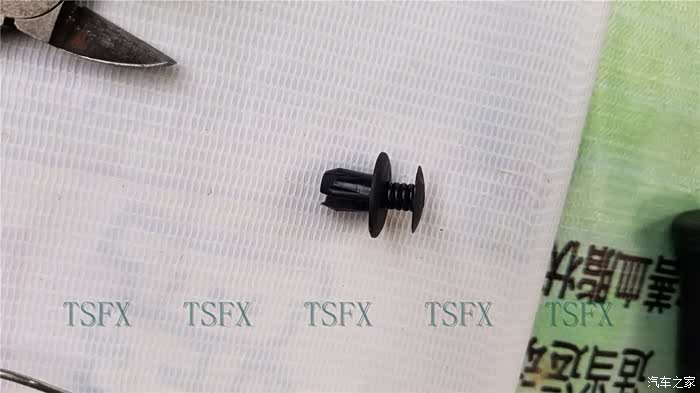

卡扣的结构

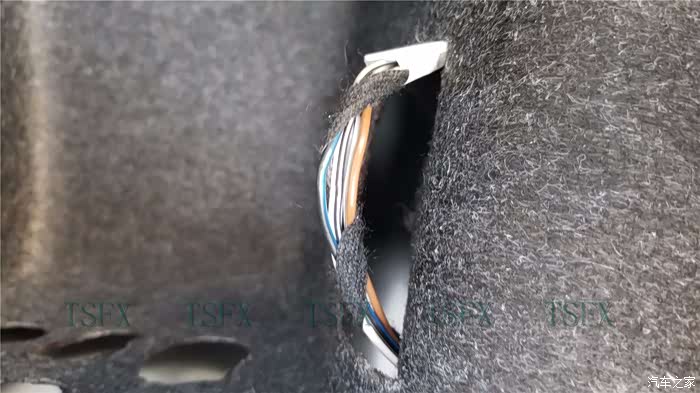

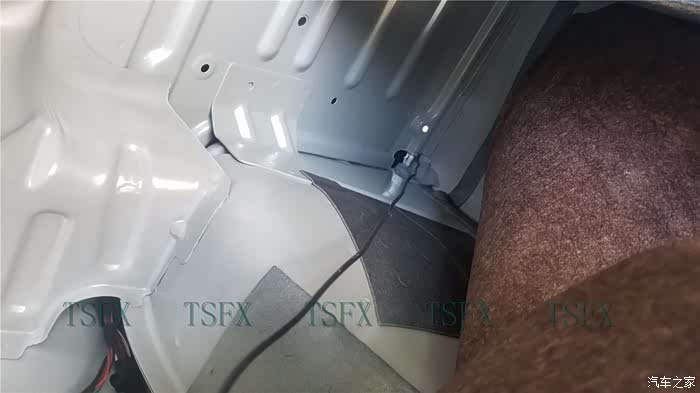

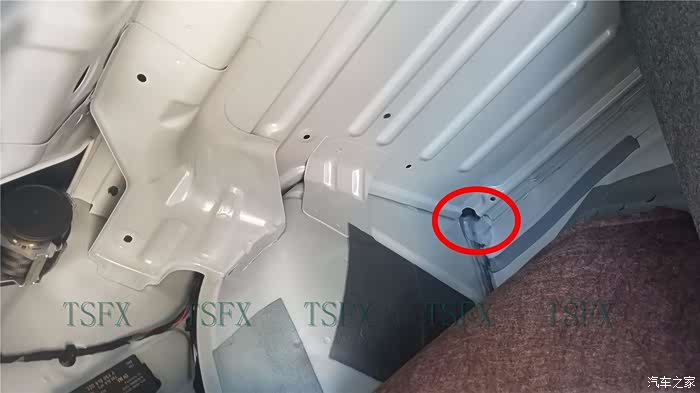

这个位置用铁丝把摄像头线束拉过来

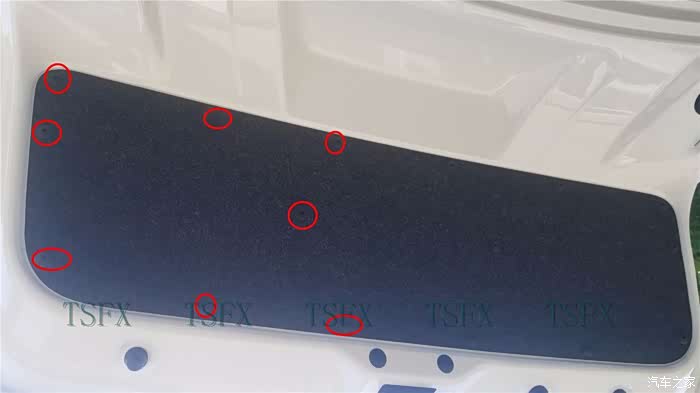

后盖卡扣，拆掉一半就可以

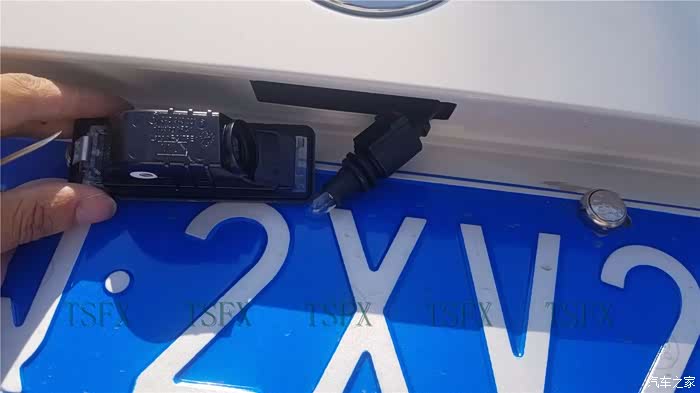

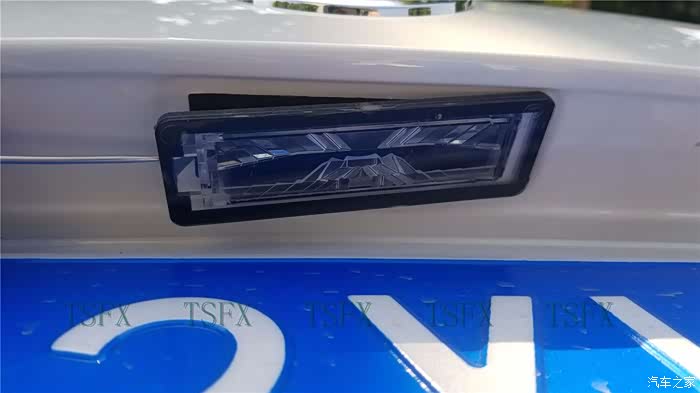

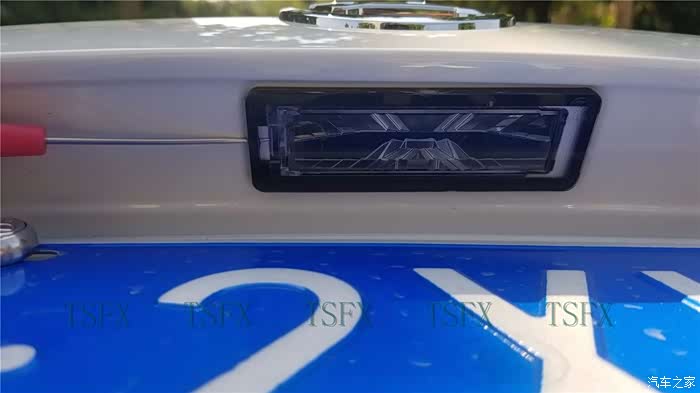

拆牌照灯

能看懂吧，就是一个卡扣支撑着

继续拆

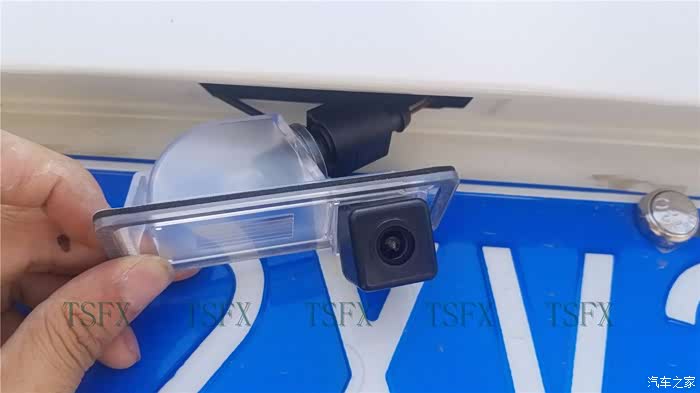

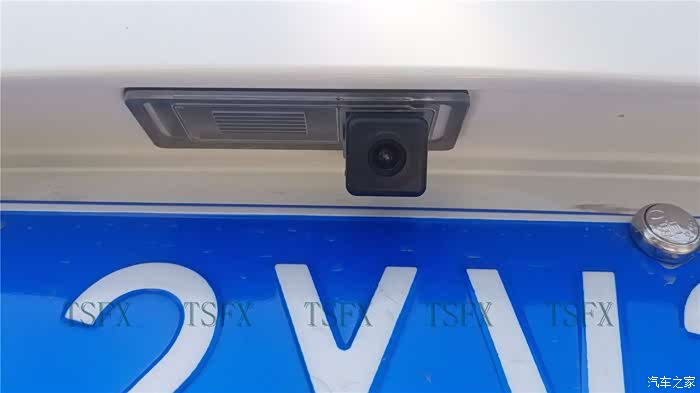

换上摄像头

有的朋友该好奇了，不带LED小灯晚上能看清吗，答案是不带LED补光的摄像头都是好芯片，感光度高，效果更好。

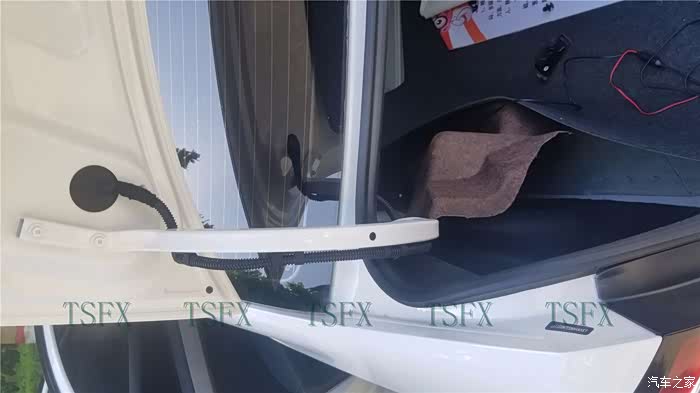

开始布线

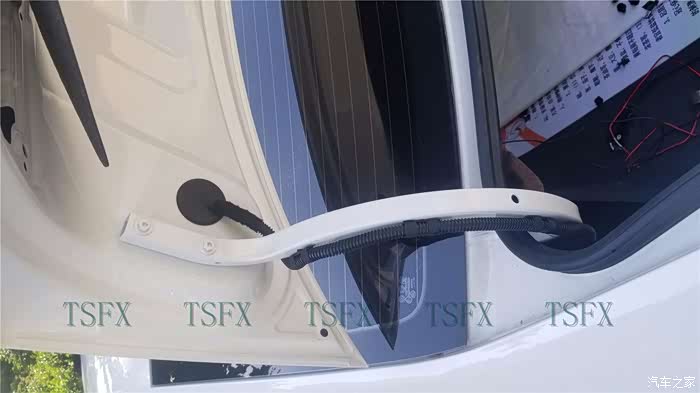

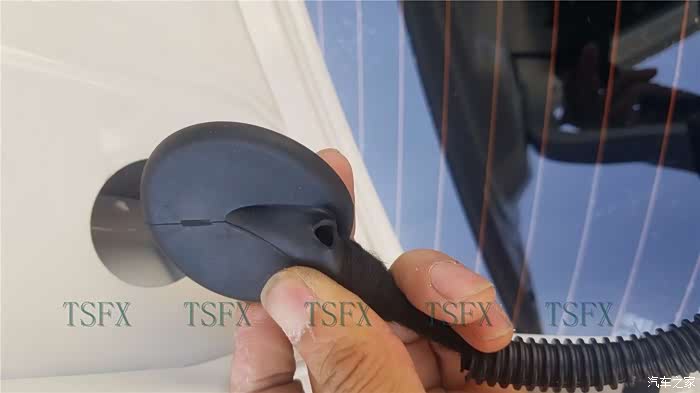

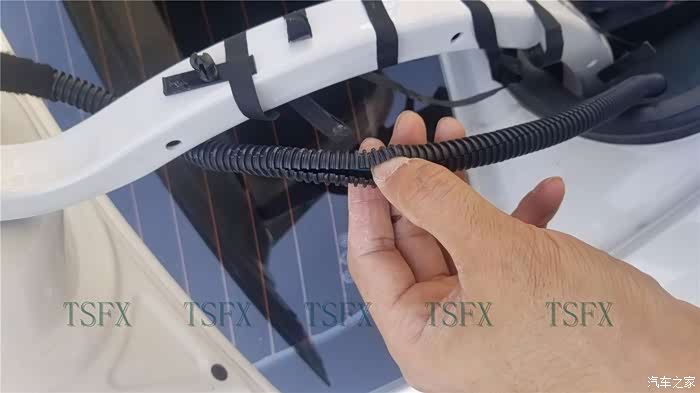

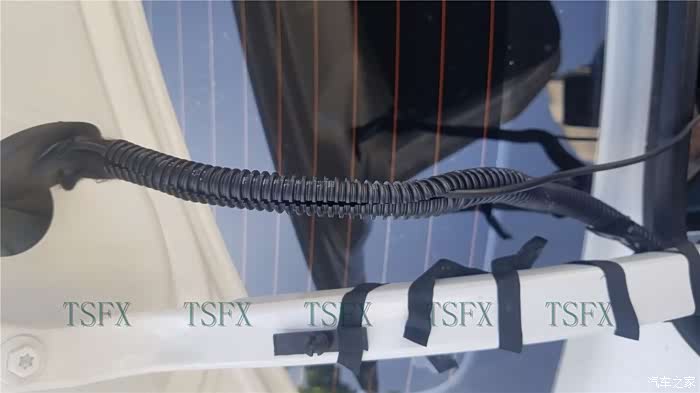

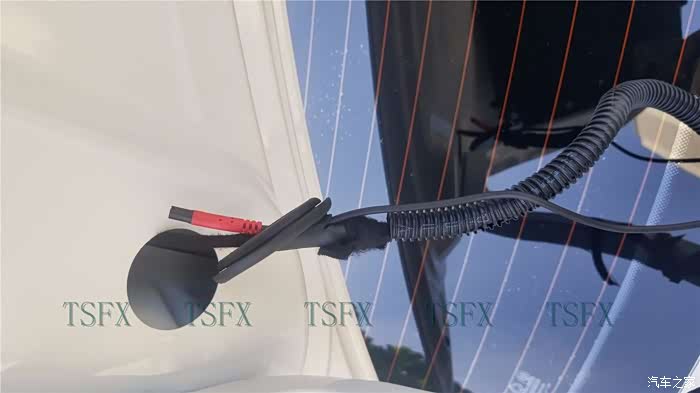

摄像头线束可以穿到软管里面，更美观

开个小口

穿过去

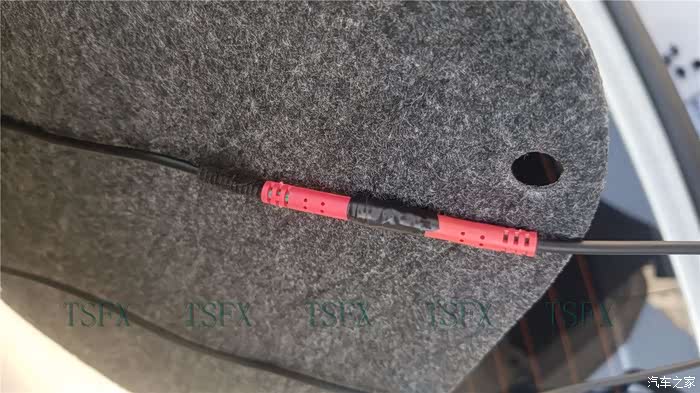

对插头一定要包裹结实，防止时间久了氧化

塞到里面

还原，基本看不出拆过吧。

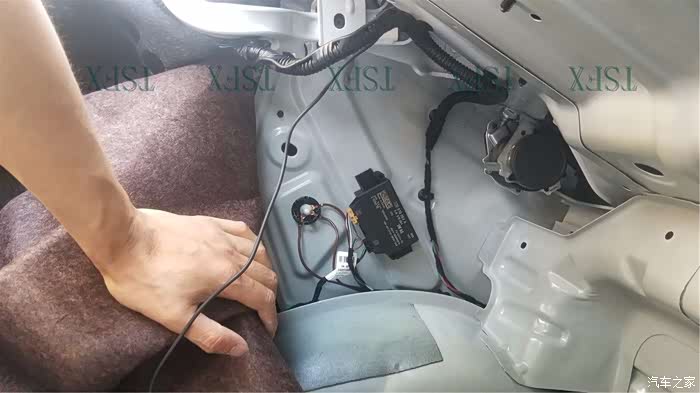

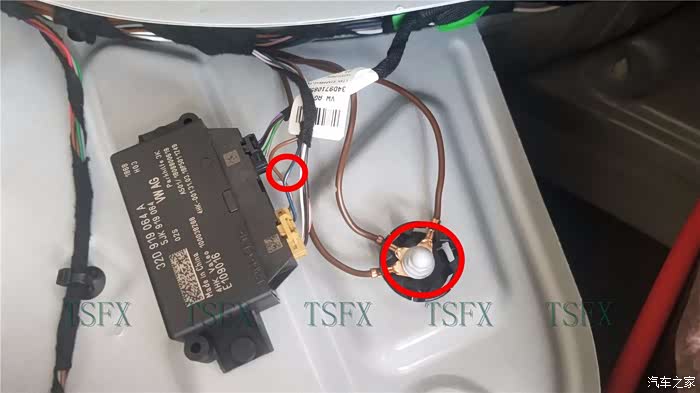

里面线束也要规整好，因为是活动的，布线不合理会加快摄像头的损坏，那个黑盒子就是雷达模块

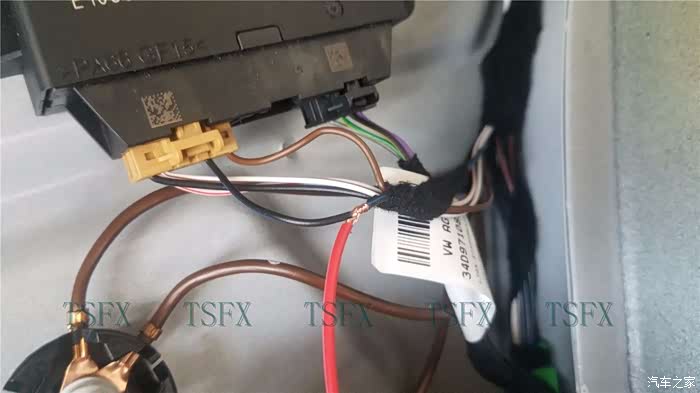

这里正好可以接摄像头供电，棕色是倒车灯负极，蓝黑丝是倒车灯正极。

破点皮接上就行，有人该问了 破线还能保修吗？答案是正常保修。拒保的前提是因为你改装直接引起的故障可以拒保。破这根线最恶劣的后果就是把保险丝烧了，换个保险丝就行，跟其他保修不牵扯。

摄像头的第三跟电源线ACC

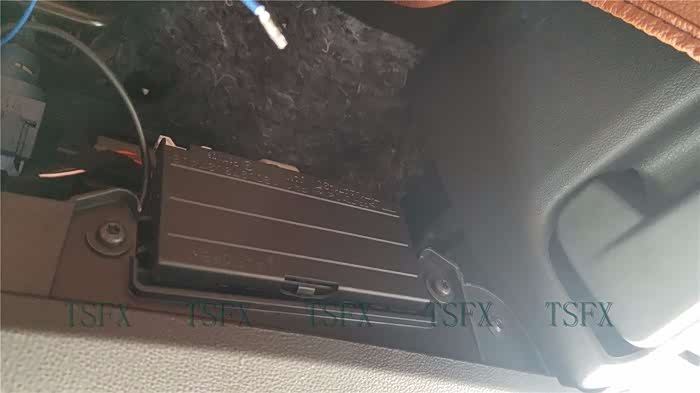

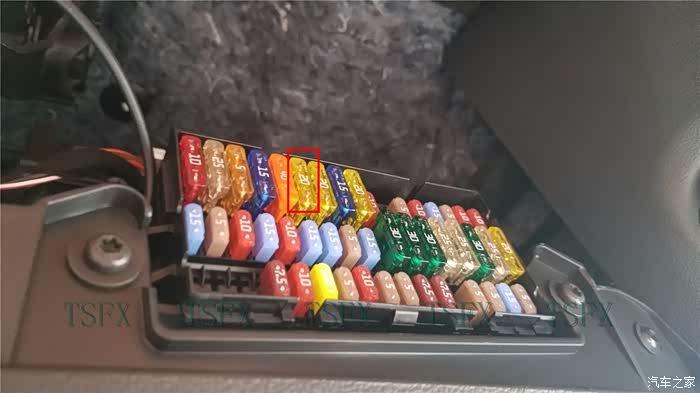

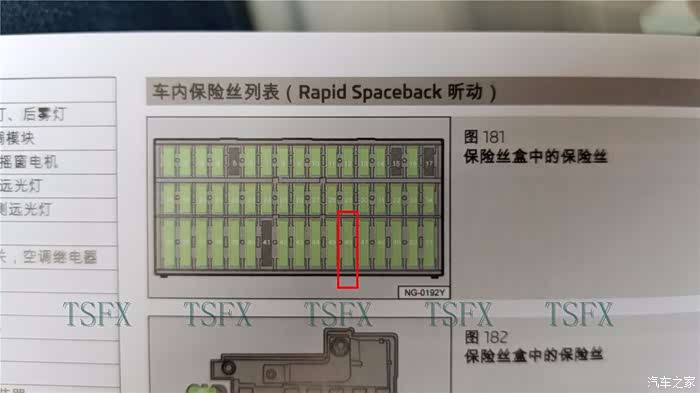

找到保险丝盒子

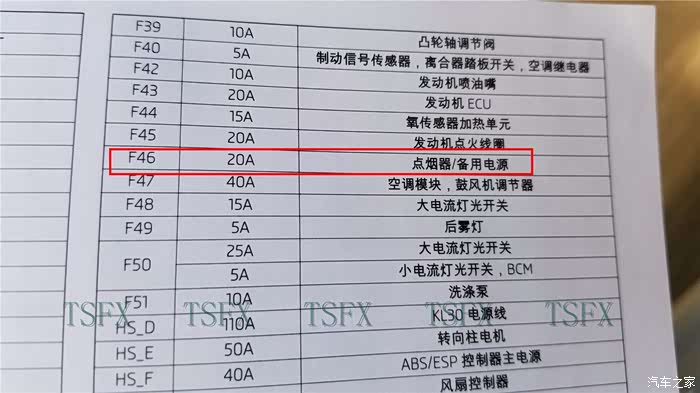

接到这个保险丝就行，

点烟器保险丝，这里比较安全，也不会影响其他设备

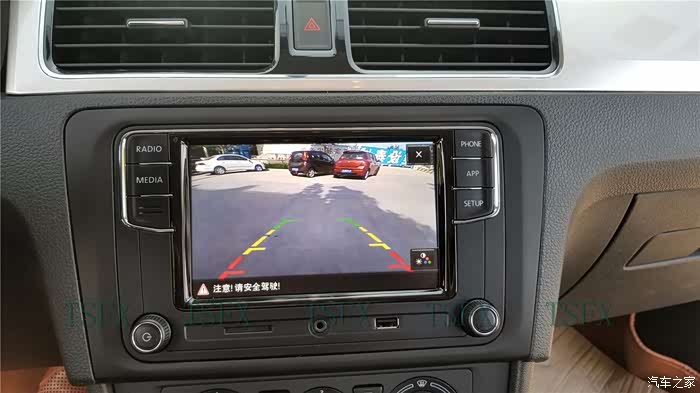

都接好了就可以测试倒车影像了，原厂机有设计延时关闭功能，是为了方便侧方位停车用的，8秒或者车速超过15公里就会自动关闭，哪个条件先到达就依哪个，接受行车电脑控制的。

如果是低配车不带倒车雷达，摄像头供电可以接在这里

棕色负极 蓝黑色倒车灯正极

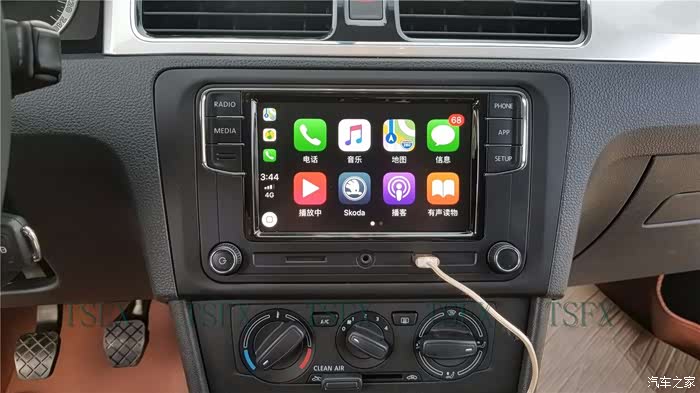

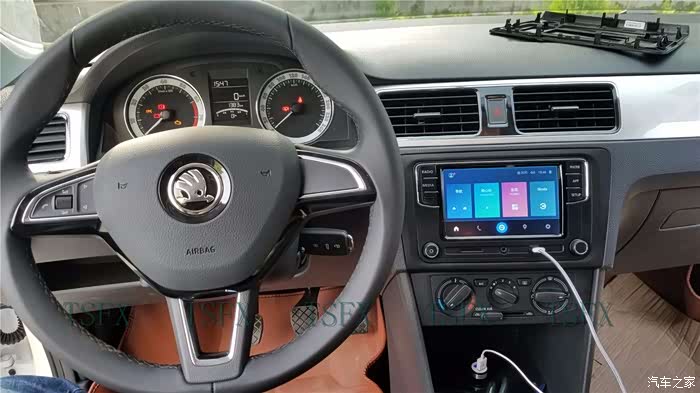

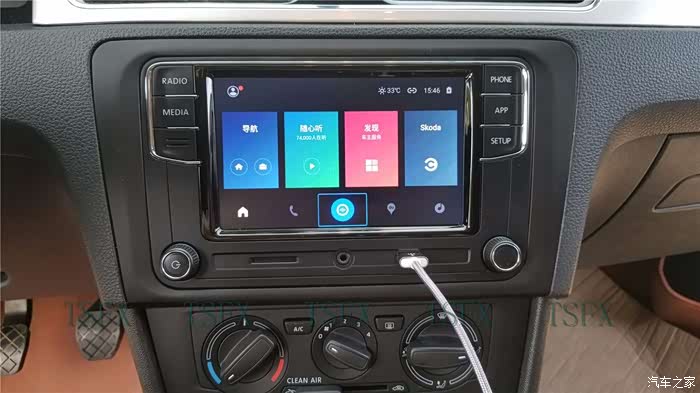

苹果手机映射

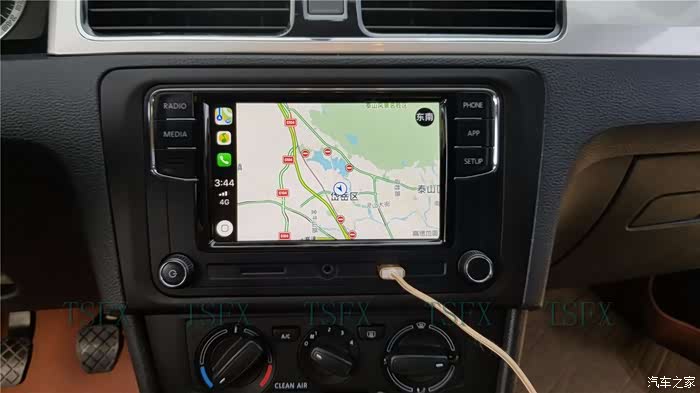

映射的手机导航

机器有三种映射方式涵盖大部分手机（老年机除外）

国产品牌可以用这个互联 百度

也带声控，也带百度导航

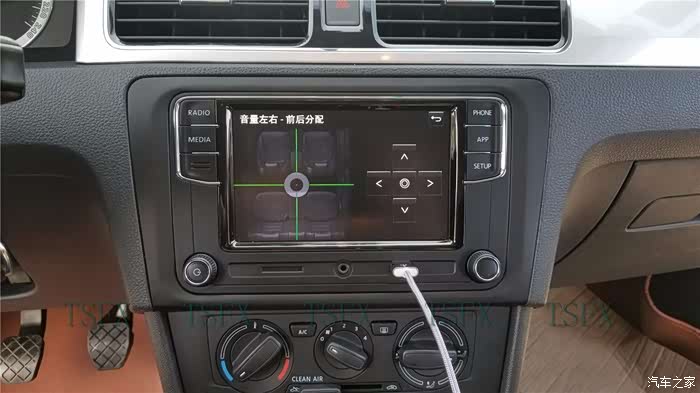

音质提上明显，毕竟的20万左右车上的配置

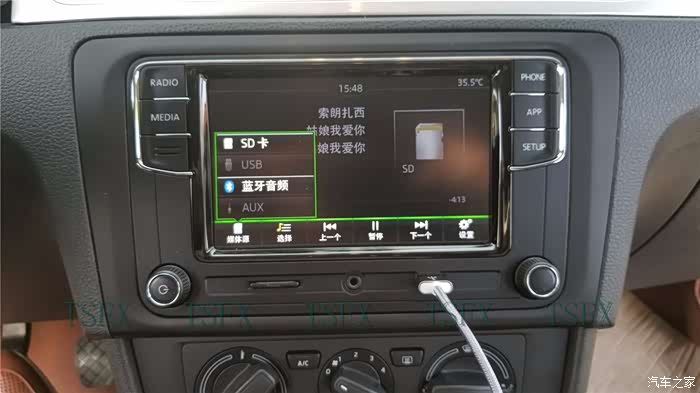

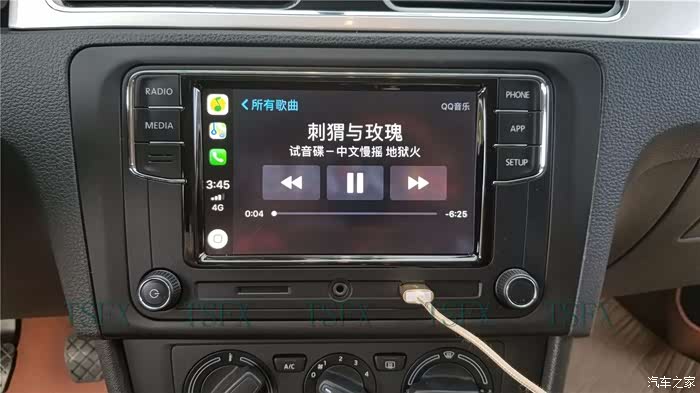

音乐媒体源（本机不支持电影）

映射的一些小功能
