旗云3原装CD机改功放TDA7850作业帖

纠结了一年最终还是没下定决心把一体机拿下，死心踏地用CD机了。提个小插曲，刚提车不久，手贱拿小盘试一下能不能用，结果给卡死了，最后拆了CD才取出来。心想反正CD机也拆过了，给不给保也难说了，既然这样干脆把功放换成TDA7850，这个已经不是什么新鲜事了。主意已定，立马开工

淘宝达人始终离不开网购，去实体店路费都够抵运费了，淘宝选个买的人多的店，45包邮（其实有点亏，汕头到深圳，好歹应该退我点运费吧），申通让人头疼，到深圳竟然没直达，还要去广州绕一圈，第三天才到，下单当天我就把CD机大卸八块了，准备工作早已就绪。

拆CD机就不上图了，总体来说，换功放这个工程不算大，但也不可能带着那些线操作，必须把整块板拆下来搞，上下两个盖都要拆开，拆上盖的目的是为了拆面板，拆面板的目的是为了把PCB抽出来，所以必须大卸八块。把PCB上该拧的螺丝都拧了，最后还要把天线的两条线和低音输出的三条线都拆了，拨了USB插头和面板排线

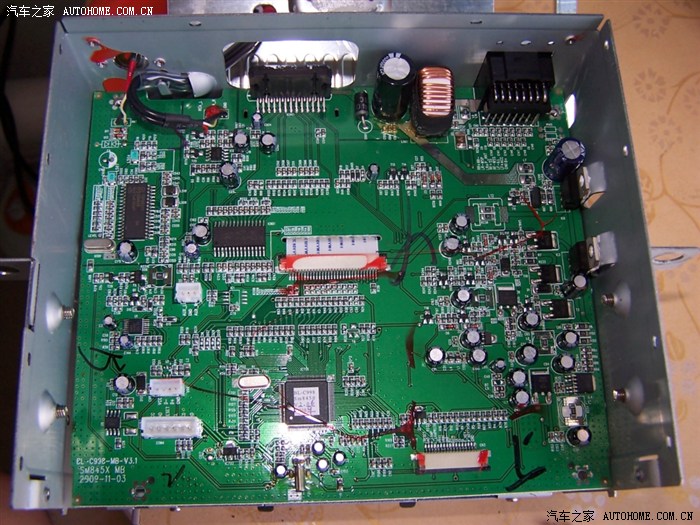

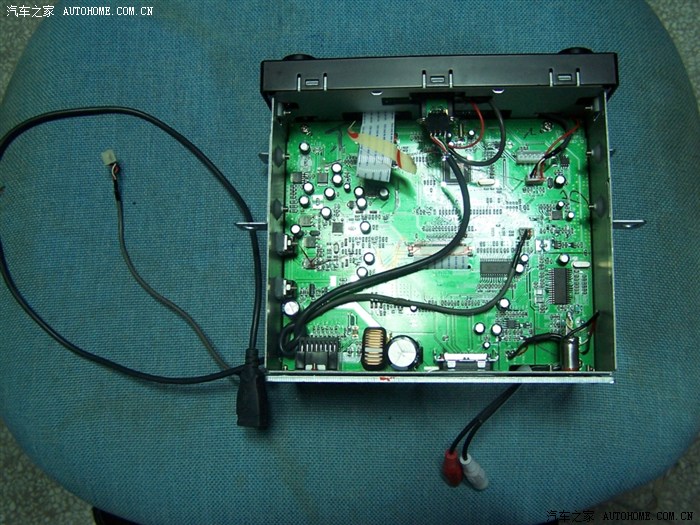

卸下底盖和面板，这个就是主板了

拆下TDA7388上的压片

后板，这个其实可以用不拆

这是面板里的电路板，它上面还扣着一片铁板，这个铁板可以不拆，我只是拆起来看看里面是啥

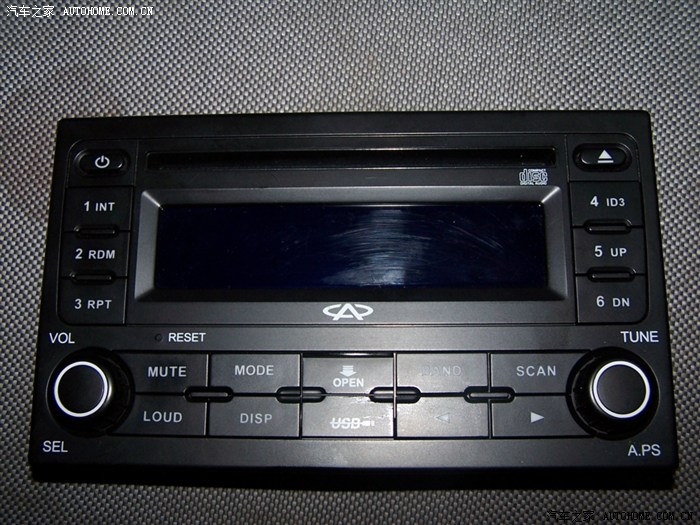

这是正面面板，大家都见过

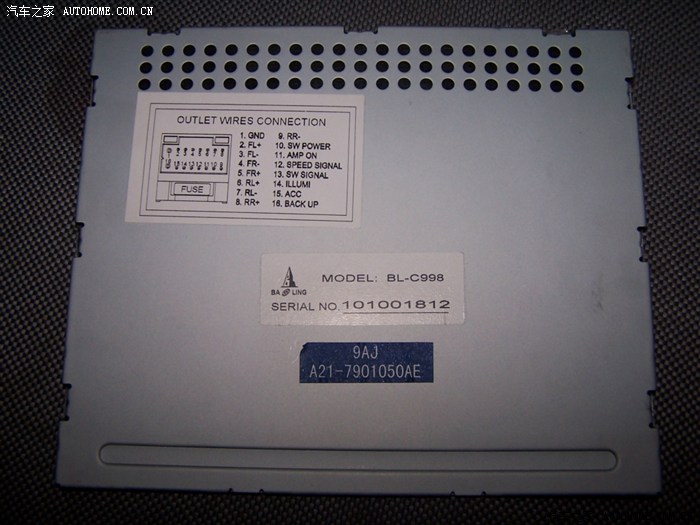

顶板，CD机型号是BL-C998

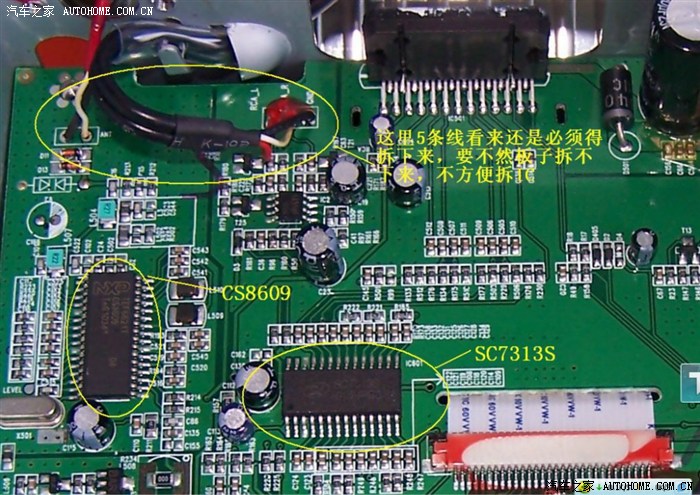

再来一张细节，图中那个CS8609我怎么找都找不到这个型号的IC，都不知道它是干什么用的

第二天一上班就到公司打算用焊台把原功放卸下来，发现我的烙铁开到最大“马力”还是不足，求助同事用风枪直接吹下来，还是风枪快啊，无损拆卸，原功放是TDA7388

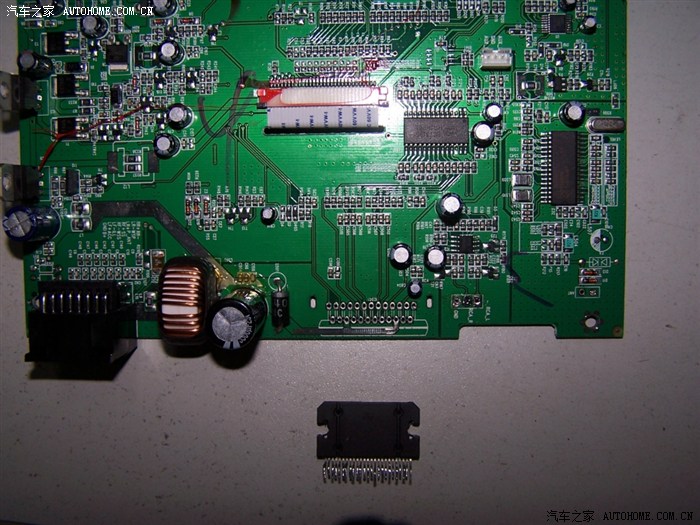

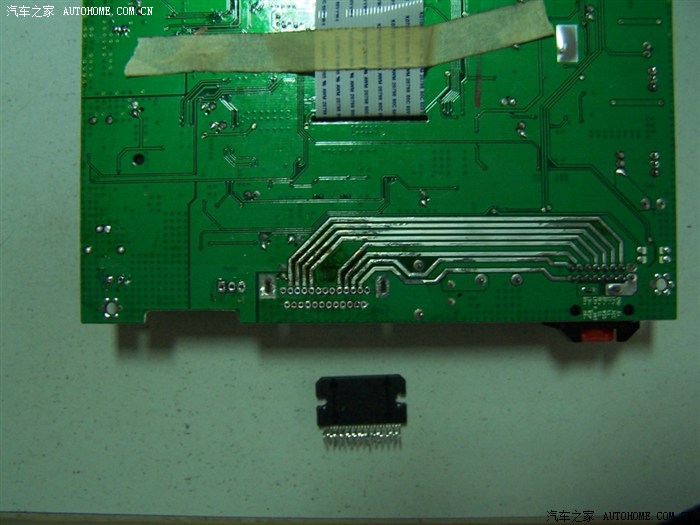

拆完后的正面

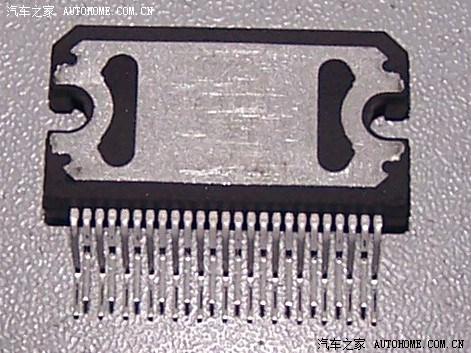

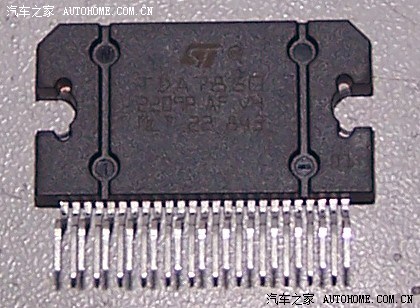

第三天终于等到货了，包装很严实，老板还是比较给力的，看了看，鄙人眼浊没看出有磨过的迹象，3-5脚电阻是2.8K左右，原来的TDA7388是120欧。




送了一颗10000uF的红宝石电容，外观比较次，心理感觉也就不觉得它怎么样，但还是用上了，电容忘记拍照片了。换电容比换功放还麻烦，都是铜箔，不好加热，吸锡器怎么吸都吸不干净，最后还是用针捅，这个电容过孔也太小了，再大点就好弄多了。

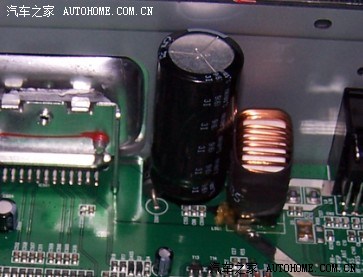

电容上板，底部悬空，图片有点暗，看不清

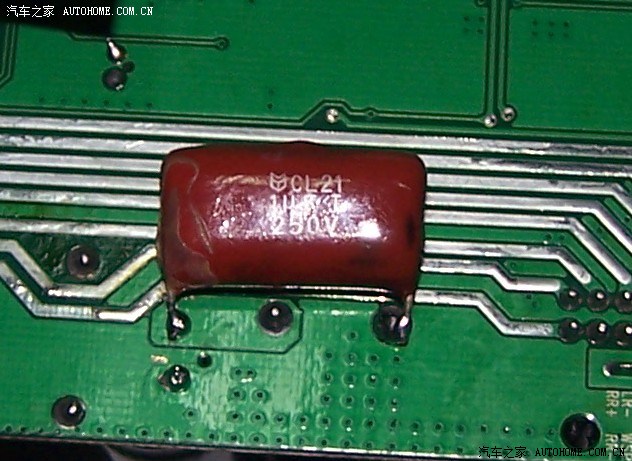

在背面再来一个1uF的CBB电容，从旧PC电源上拆下来的，焊在背面是最佳位置，背面离CD机头还有很宽的距离。

焊IC就简单了，插到底依次焊好，位置绝对不会有问题的，机器上25脚是有电路的，前人说25脚要断开，我对照了一下资料，7388和7850的25脚都是HSD，于是就没动它了，基本搞定，输出的电容暂时不去，到楼下装机上电，虽然咱是干这行的，但也怕麻烦，心想万一不响那又要费心思了，阿弥陀佛，幸好一试成功，喇叭都响，但开大声会有嘶嘶声，好办，去电容，把插头旁边那16颗电容都去了，我电容都是去一根脚放旁边，挡住丝印了，编号多少看不到了，反正那插座旁边除了一电阻R210外全是电容了

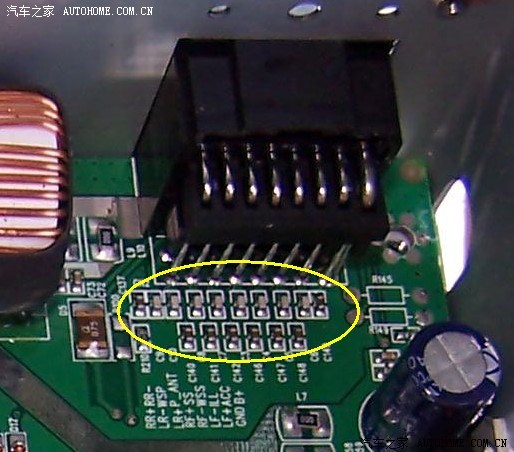

圈起来的那16颗就是了

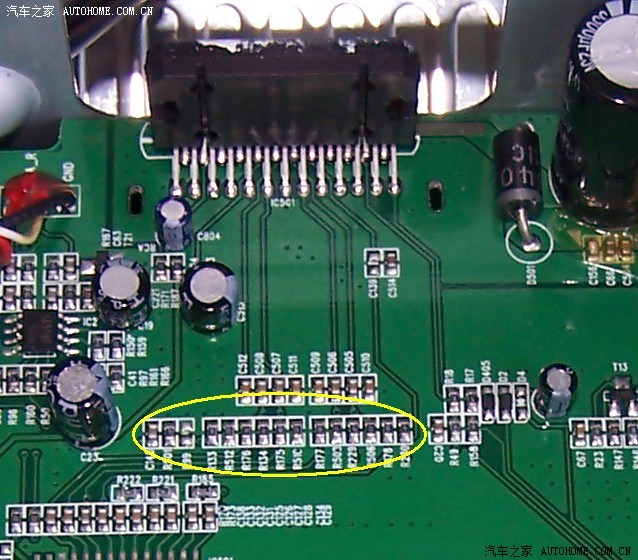

接着就是再下楼再试机，嗯，这回没事了，开再大声都不会自激了，可是声音明显小很多，同样好办，去电阻，把功放前5公分位置的一排电阻中的R175-R178四个103电阻短路

那四个电阻在圈起来的的这排阻容元件里面，相机不是微距的，拍不到细节

再试机，声音大了点，但感觉还是比原来的小，接近MAX音量听了一小会儿，果然功放的温度比原来的低很多，功放部分到此算改进完成。

接下来小改一下USB座，原来那个MINI USB座的确设计上有问题，要嘛你也搞个大的USB-B座，搞个MINI的接觥好容易松，还得拖个鞭子，要不然搞个转接头凸出来，手一碰到就掉，打算把USB开个延线长拉到后面去，然后在脚下哪个位置随便找个地方固定都比原来的强

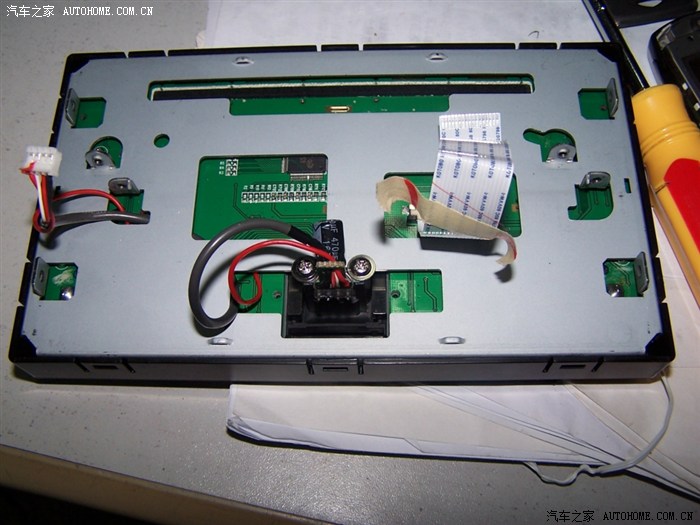

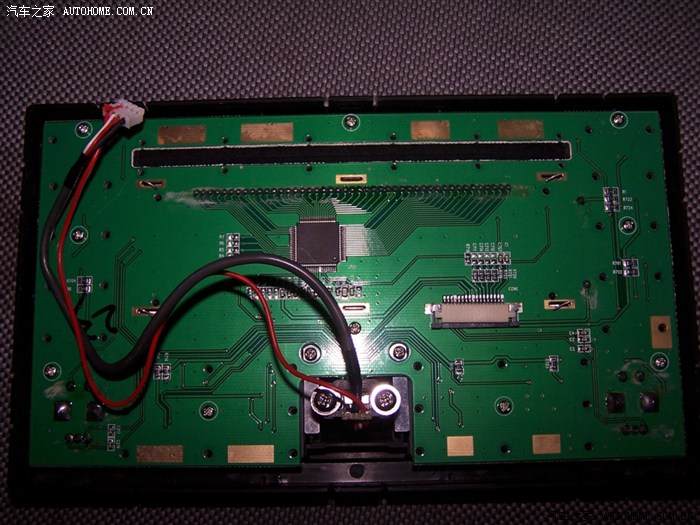

这是正面面板后带铁板的效果图，先在MINI USB座的板上加个电容，防止干扰，外接线从这里引出去，原USB口不变，外接和内置的都能用，同时只能用一个

然后是AUX输入，看了下SC7313S的资料，只有三路输入，一路CD，一路MP3、一路收音机，刚刚好，想接AUX看来是没有的，可是在把弄PCB时才无意中发现有个AUX座，小惊喜下，不过在测机时用螺丝刀碰一下脚并没有异响，量一下这个AUX是经过阻容元件后进SC7313S的第10和14脚，是第二路输入，应该是能用的，待后续再试


最后是改启动不断电，这是失败的改进，电源16脚BACK UP进来后直接就进功放了，然后再经过7809稳压，心想这应该是主电源吧，在进7809之前有两个0欧的电阻正好可以截断加二极管和大电容，说干就干，拆掉两个电阻，随便拆个二极管装上，大电容没地方固定先不装了，试下再说，能开机，用开关电门的办法测试，照说原电路还有1000uF的电容呢，多少能看出点灯延时熄灭的，但是根本没有，而且还会出现CD读碟错误、按出仓键直接死机（灯全灭）的情况（之前有人说过这种CD点不亮的情况，其实很简单，就是把CD机重新上电就可以了）。算一下，12V的供电，0.7V的二极管压降，还有2V的7809压降，可能是加了二极管供电有问题了，第二天换上两个肖特基管，加上1.5WuF电容，没发现死机，但同样没有一点效果。再找一下接头资料，偶的神啊，16脚的BACK UP是所谓的备用供电，而电门的电是在15脚进的ACC，搞错了我。现在板子都锁上去了，实在不想再拆了，期待有高手实践，我来捡现成的。

到此为止预计的改装已经完成，但是还是不舍得把盖子盖上，看了半天始终觉得拆一次机不容易，里面空间还这么大，不能浪费了啊，是不是可以把我上次搞滤波器的大电容把它整进去呢，下班了，明天继续倒腾

今天上班后继续折腾，把量好尺寸刚刚好把我那些大电容放倒可以放得下，用万用板做底板，电容固定在上面

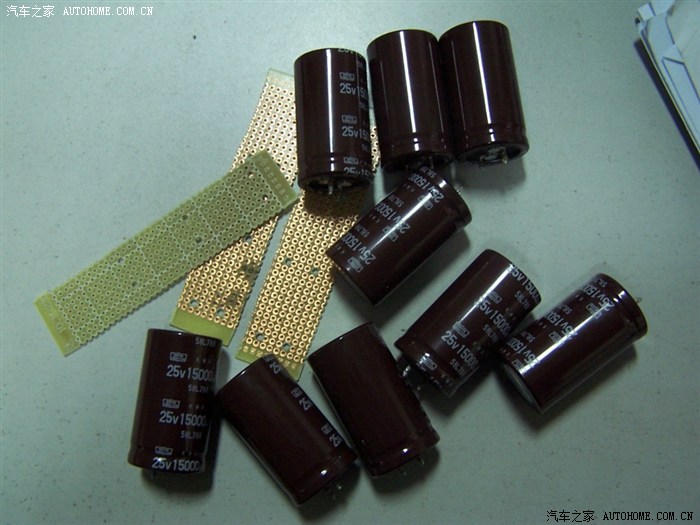

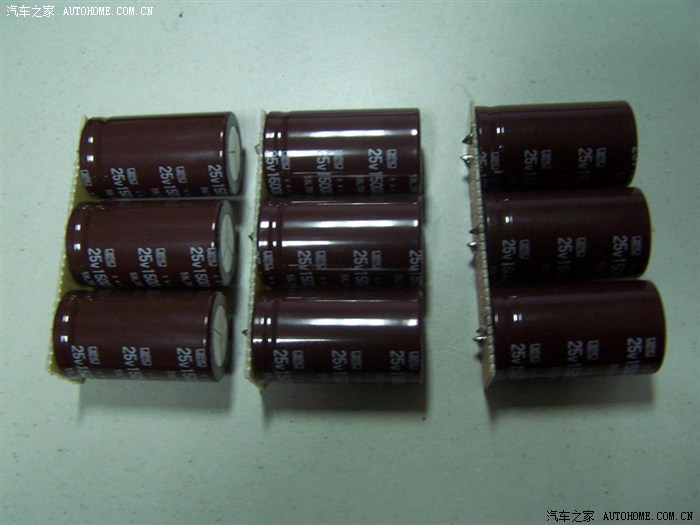

电容和挖好孔的PCB散件

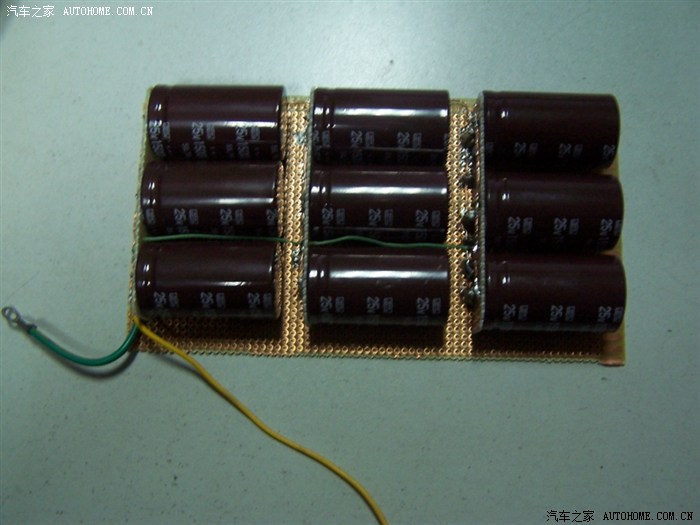

三个电容一组焊到小板上

再把小板竖着焊到万用板有铜孔的那一面，另一面没有导体压到CD机主机上没关系的

装机后效果，地线接外壳，正极接在功放电源到7809之间的之前说的0欧电阻那里，因为那里比较好接，按发烧级说法，这样还不够专业，电容应该接在电源进功放之前，并且线越短越好，不过我螺丝已经都拧上了，实在不想再拆了，也没到那么发烧，最后在电容上面再盖张隔热垫的下脚料然后再把底板盖上，这样就能压实了，不会晃动。

今天老板在，偷偷搞的，到下班前才搞好，抓紧装机测试，之前试机时我常用的U盘没找到随便找CD试的，所以没有可比性，今天终找到U盘了，这下终于听明白了，可以说点总结了。

总结：换了IC后声音比原来提升还是不少的，100分给换喇叭和换IC分，我觉得换喇叭提升70，换IC提升30，个人看法。高、低音效果都有一定的提升，但是这些与加电容也不无关系的。
