十代思域自己动手拆后备箱后标装后摄像头
前景和总结:
最近搜了各大引擎和论坛，都没找到关于装后摄像头的很详细的方法，无奈只好自己摸索。
车型:十代思域--劲动版 09年12月买的新车
用到的工具:1.翘板 2.备胎那的一字螺丝刀 3.钳子或者小型活动扳手
注:上传的图片全都压缩过..可能不是很清楚.
本***仅仅是分享自己的动手操作过程。
本***仅限动手能力稍微高点的人自行动手。最好是有1个人帮忙。
本***中提到的所有操作都可能会对您的爱车产生损坏,请谨慎。
车型:十代思域--劲动版 09年12月买的新车
用到的工具:1.翘板 2.备胎那的一字螺丝刀 3.钳子或者小型活动扳手
注:上传的图片全都压缩过..可能不是很清楚.本***仅仅是分享自己的动手操作过程。
本***仅限动手能力稍微高点的人自行动手。最好是有1个人帮忙。
本***中提到的所有操作都可能会对您的爱车产生损坏,请谨慎。
咱们要拆的就是这一块黄色圈起来的后标
第一步:开后备箱拆掉内衬(如果车型没有内衬可忽略)
要拆掉内衬的9个卡扣,这里用一字螺丝刀慢慢翘下即可,上面的稍微难点 ,下面的容易翘下来。全部翘完之后,向上推内衬拿下内衬。
拆下来的后备箱内衬。
拆后标

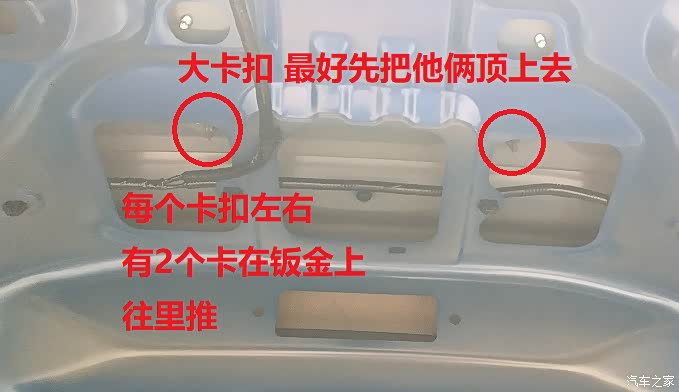

用小扳手拧下螺丝后。把两个大卡扣推上去(我这是用备胎的螺丝刀塑料部分推得)
拧下螺丝并把2个大卡扣推出去。
9个小卡扣和一个螺丝。[如果拆的过程中把卡扣拆坏不要紧,某宝有卖的]

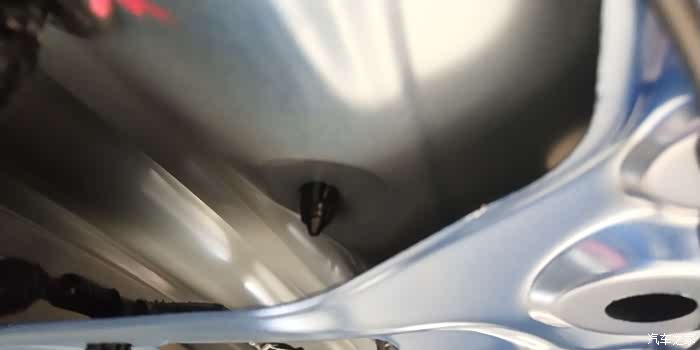

我这是用后备箱螺丝刀的塑料部分往上推得

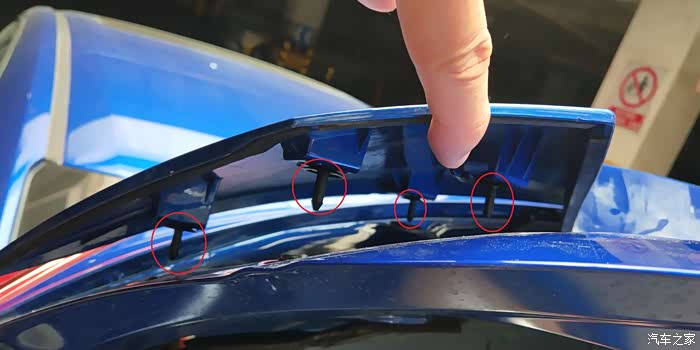

藏在里面的小卡扣。一开始的时候也不清楚有几个,拆下来之后数了下。左右两边个5个一共10个卡扣

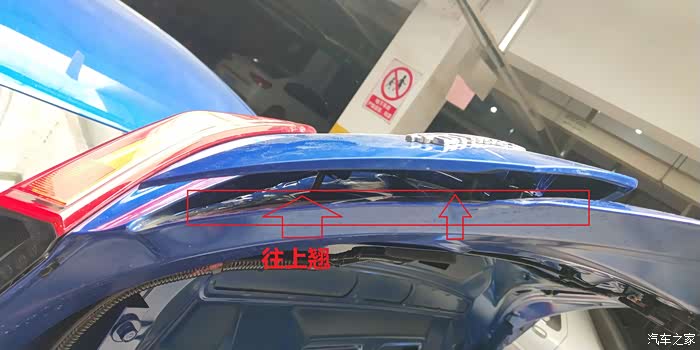

左翘板插进去往上翘。右边也一样的道理。翘出来的声音稍微有点大,,.稳着点
[这里就要注意了!!!用力太大可能会敲坏,毕竟他是塑料的..]
[这里就要注意了!!!用力太大可能会敲坏,毕竟他是塑料的..]

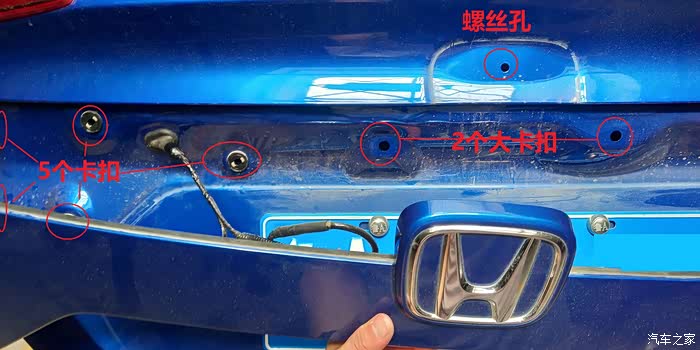

左侧的5个卡扣。右侧也一样5个。
10个小卡扣2个大卡扣翘下来之后。

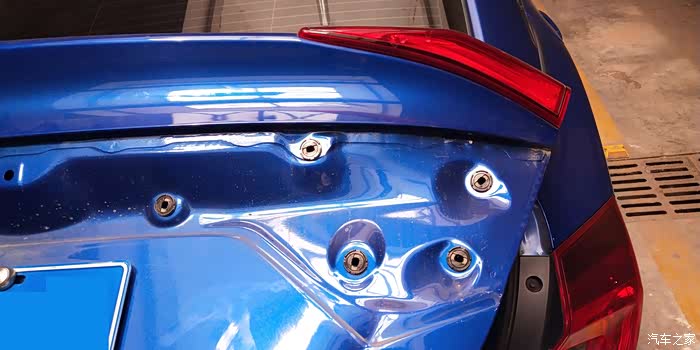

右边的5个小卡扣位置孔。

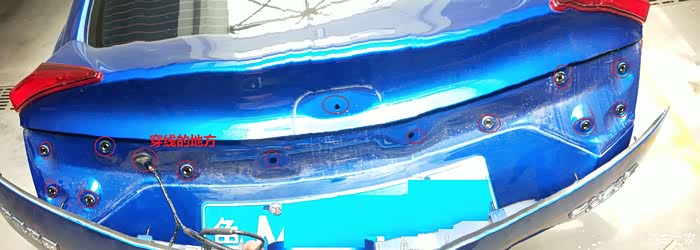

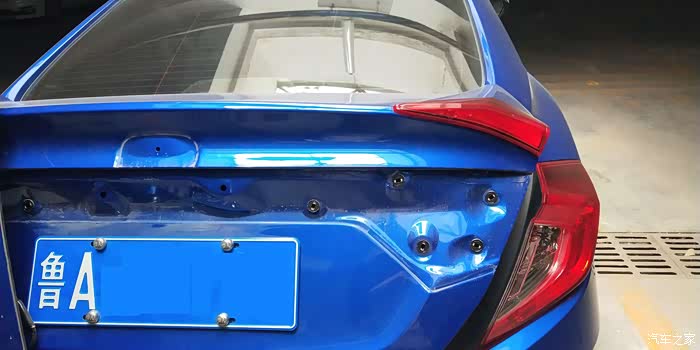

全部12个卡扣+1个螺丝孔全览图。{因为有线接着。我没拔了线}
正视。

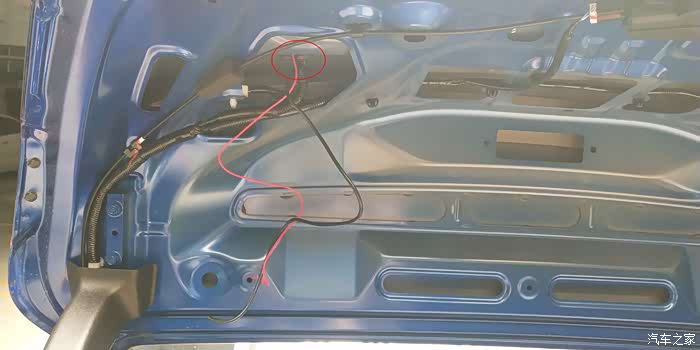

穿线
我是把后摄像头的线剪断。穿线之后又接起来的。

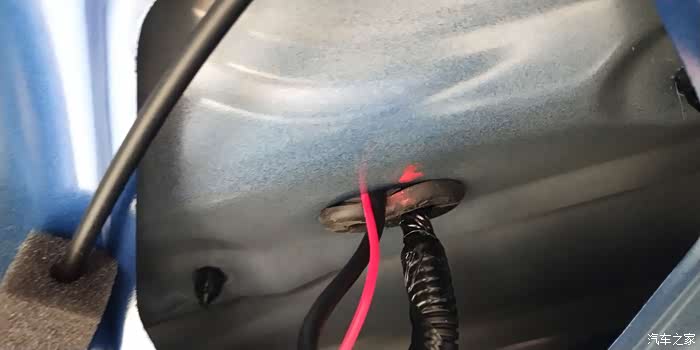

穿线近图.
注:这里好像是有防水的堵头,但是穿线后会稍微影响一点点。各位大佬有没有什么建议?是要粘个胶带吗?
注:这里好像是有防水的堵头,但是穿线后会稍微影响一点点。各位大佬有没有什么建议?是要粘个胶带吗?
回装+效果图

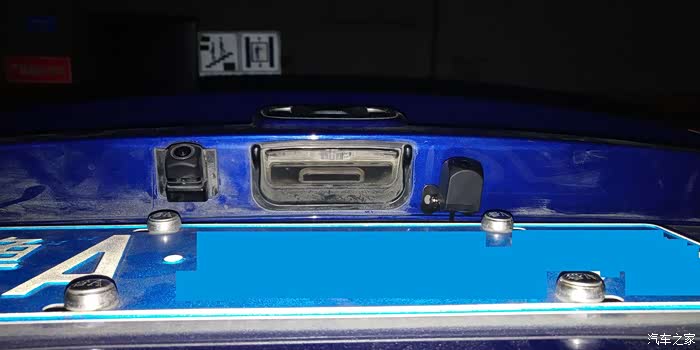

这是我装好之后的下视图。
1.后摄像头装到牌照灯右侧,粘好之后。
2.布线并固定好线束。
3.装回12个卡扣并扣紧
4.拧回1个螺丝
5.装回内衬
6.装回9个内衬卡扣
1.后摄像头装到牌照灯右侧,粘好之后。
2.布线并固定好线束。
3.装回12个卡扣并扣紧
4.拧回1个螺丝
5.装回内衬
6.装回9个内衬卡扣

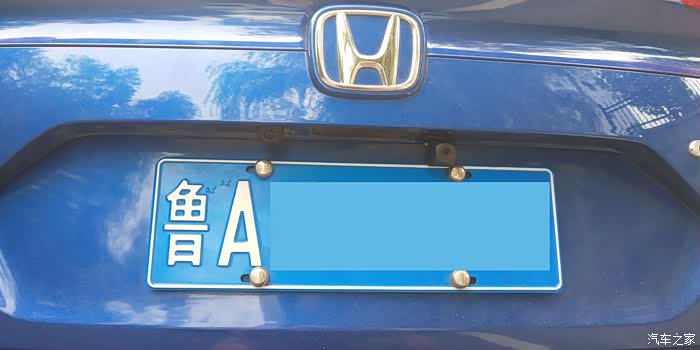

装好之后的正视图。

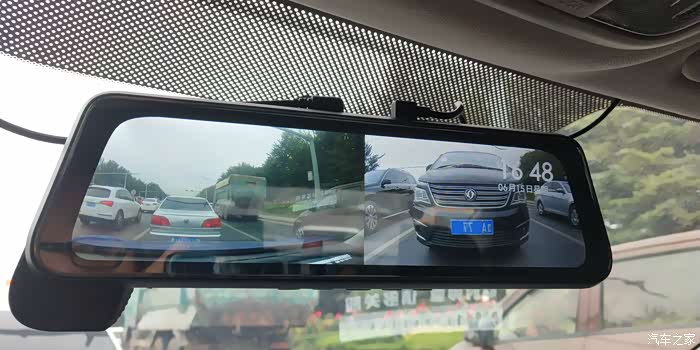

在路上的前后双摄效果图。
