2015款CRV-2.0两驱风尚版小屏改倒车影像作业（新）
前几天已经用手机发过成功帖，但是因为时间关系，没有发详细作业帖，今天晚上和大家分享一下吧。
下面直接进入主题。
第一步是作业准备工作。
“思想是行动的先导”这一句话，很多时候是出现在材料当中，但这里将出现在实际作业过程当中，所以，我们首先就是要研究，弄明白要改小屏要准备些什么东西，准备完之后要按什么步骤实施。理清思路之后，就是事半功倍了。
我是在大量搜索车友的帖子和某宝上的图片，然后自己思考、总结。这一步，写出了作业指导案，就是作业实施过程的方案，在实际操作过程只要按这个指导案进行就很快了。
下面直接进入主题。
第一步是作业准备工作。
“思想是行动的先导”这一句话，很多时候是出现在材料当中，但这里将出现在实际作业过程当中，所以，我们首先就是要研究，弄明白要改小屏要准备些什么东西，准备完之后要按什么步骤实施。理清思路之后，就是事半功倍了。
我是在大量搜索车友的帖子和某宝上的图片，然后自己思考、总结。这一步，写出了作业指导案，就是作业实施过程的方案，在实际操作过程只要按这个指导案进行就很快了。

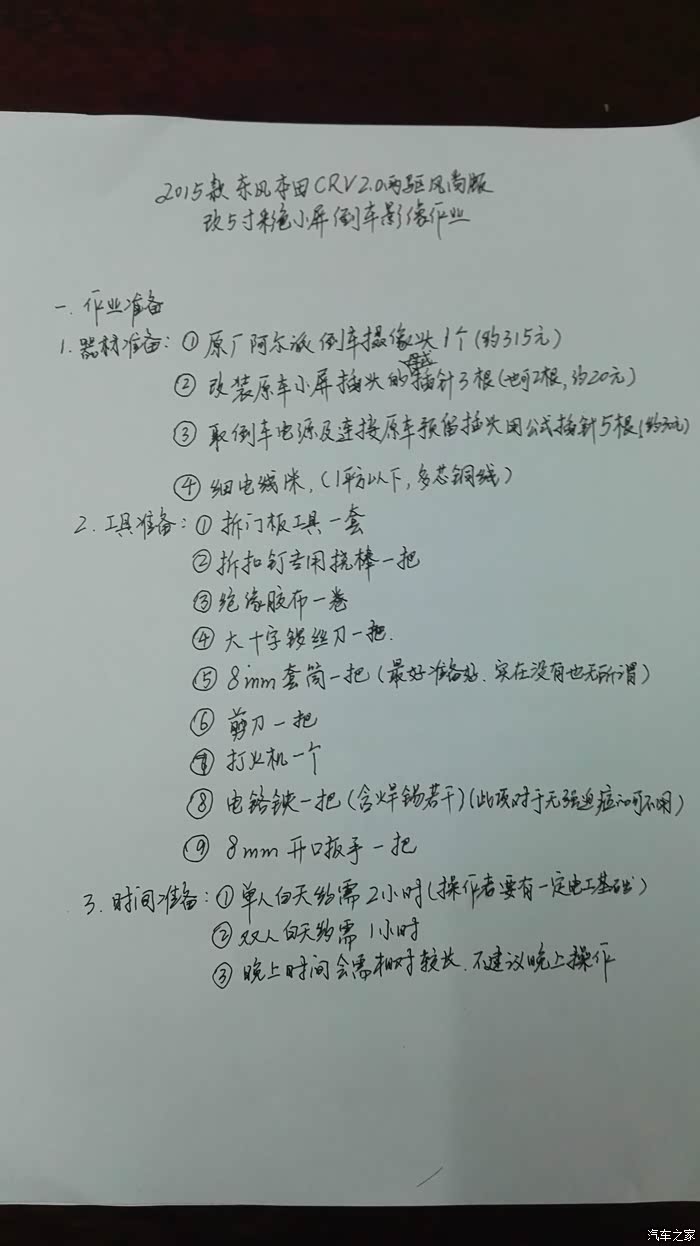

作业指导案1，当中有错别字（螺丝刀，撬），请忽略。
作业指导案2

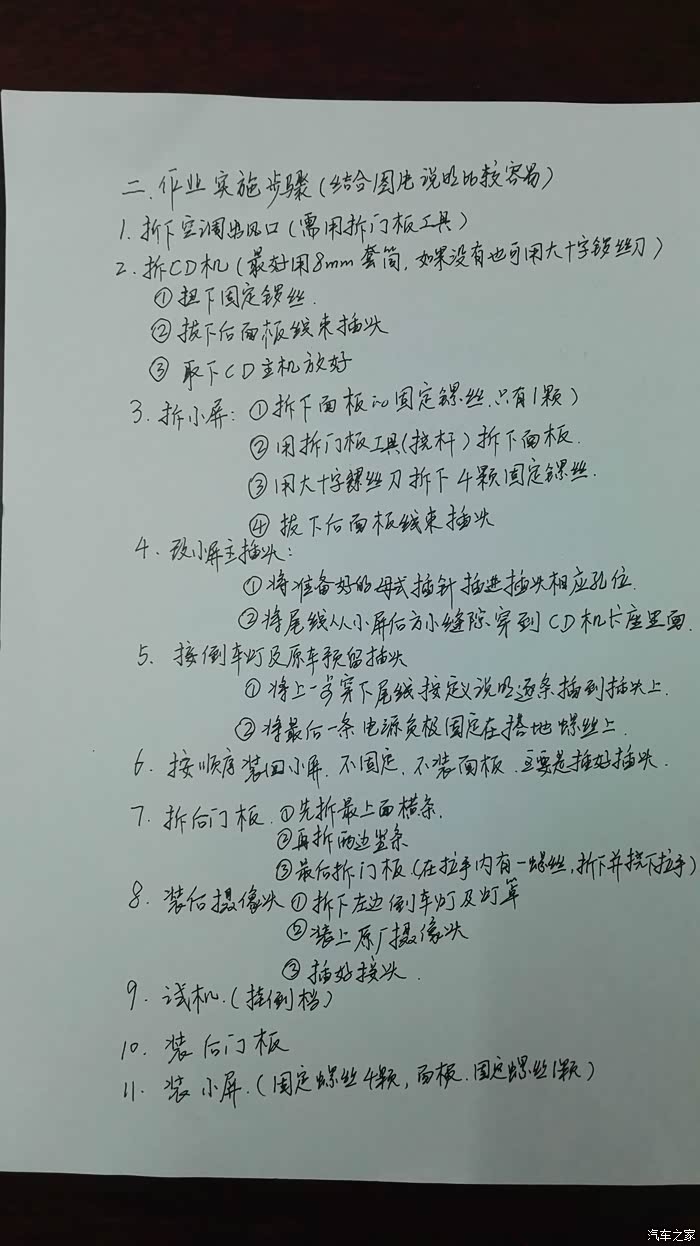

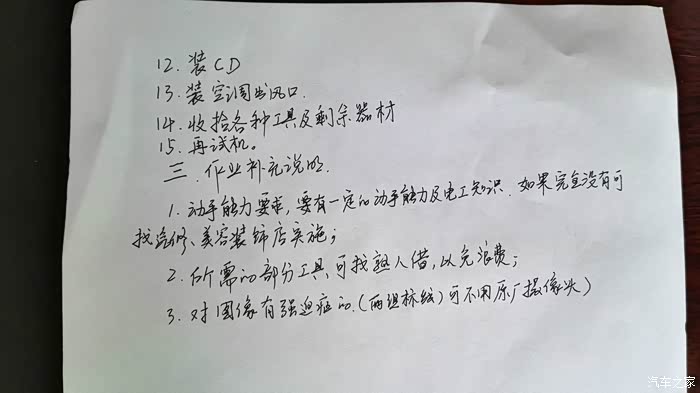

作业指导案3

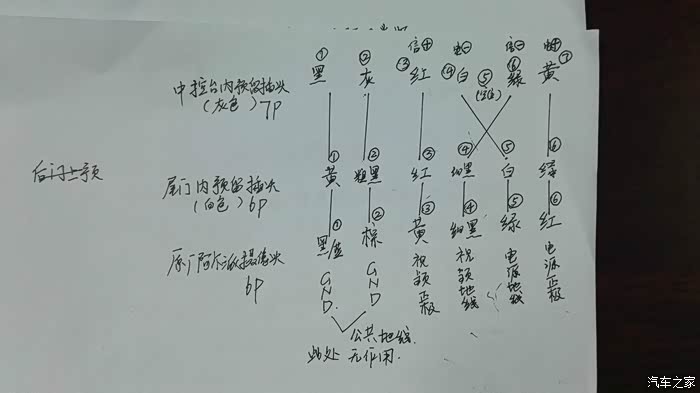

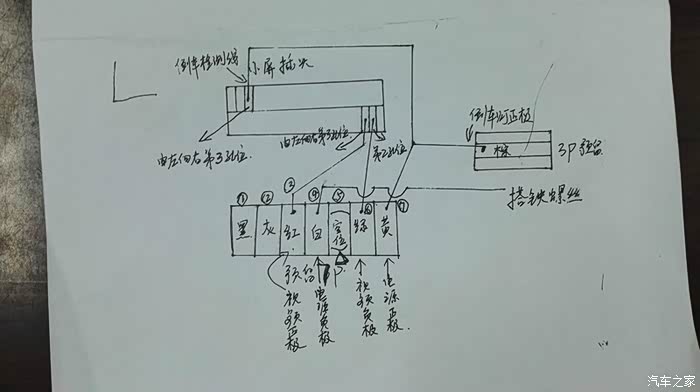

电路图，手工画的。
这是通过我自己亲自测试的电路图。

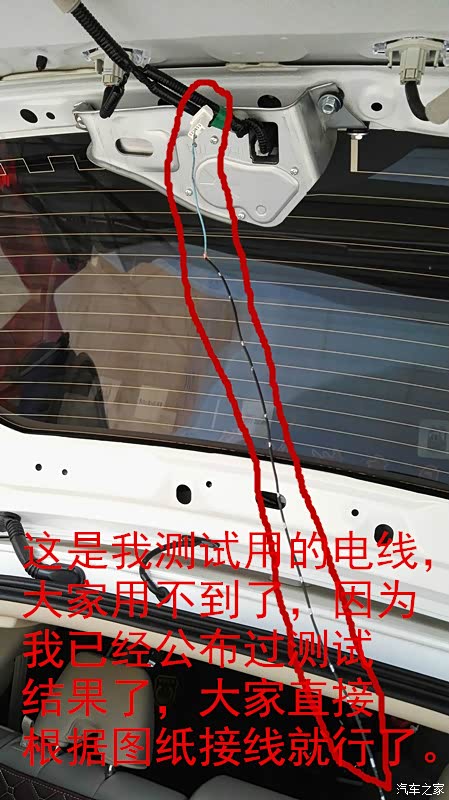

这是我测试时的
需要准备的器材有：
1、阿尔派原厂摄像头一个（大家可以不用原厂的，比较贵而且在小屏上会显示两组标志线，但是效果好，特别是晚上比较明显，最主要的是它的插头可以和原车预留插头直接对插，省去了破线或用插针的麻烦）
2、改装原车小屏用的母插针3根。大家也可以只准备2根，所谓母插针，就是这种插针里面是有一个小洞的。不过我建议还是使用3根，随后会进行说明。
3、取倒车灯电源正极及连接原车预留插头用的公插针5根。所谓公插针，就是实心的插针。这里1根都不能少，除非破线直接除外。
4、细电线1米5左右。这细电线就是要1平方以下的多心铜线最好，就是下面插针连着的那种，平时家用电器里面也有的那种细电线，这里的1米5，不是一定要一条的，如果有4条每条50厘米左右的也可以。我就是从一些旧电器上减下来的几条。
以上是要准备的东西，插针最好是带有尾线的，就是尾部连着电线的那种。某宝上有的。以下这些图片均是借用的。
1、阿尔派原厂摄像头一个（大家可以不用原厂的，比较贵而且在小屏上会显示两组标志线，但是效果好，特别是晚上比较明显，最主要的是它的插头可以和原车预留插头直接对插，省去了破线或用插针的麻烦）
2、改装原车小屏用的母插针3根。大家也可以只准备2根，所谓母插针，就是这种插针里面是有一个小洞的。不过我建议还是使用3根，随后会进行说明。
3、取倒车灯电源正极及连接原车预留插头用的公插针5根。所谓公插针，就是实心的插针。这里1根都不能少，除非破线直接除外。
4、细电线1米5左右。这细电线就是要1平方以下的多心铜线最好，就是下面插针连着的那种，平时家用电器里面也有的那种细电线，这里的1米5，不是一定要一条的，如果有4条每条50厘米左右的也可以。我就是从一些旧电器上减下来的几条。
以上是要准备的东西，插针最好是带有尾线的，就是尾部连着电线的那种。某宝上有的。以下这些图片均是借用的。

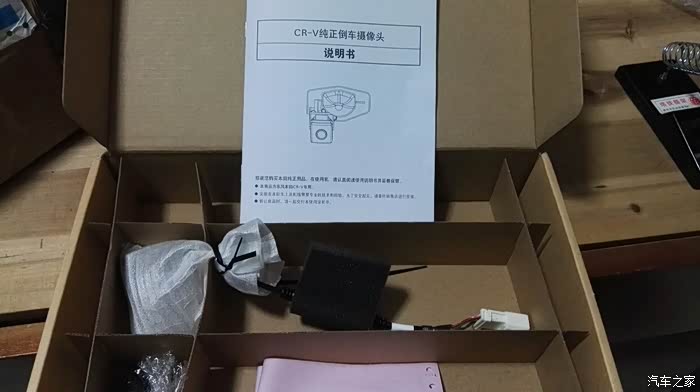

这是已经准备好的阿尔派原厂摄像头。

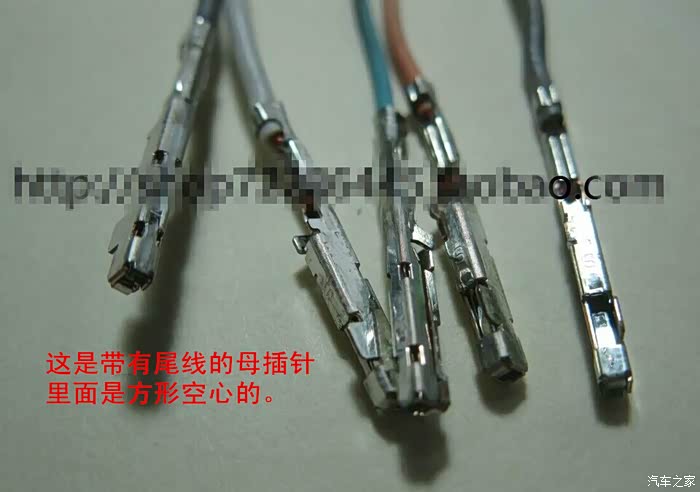

这是带有尾线的母插针，中间是方形空心的。借用的图片。当时我没有拍。

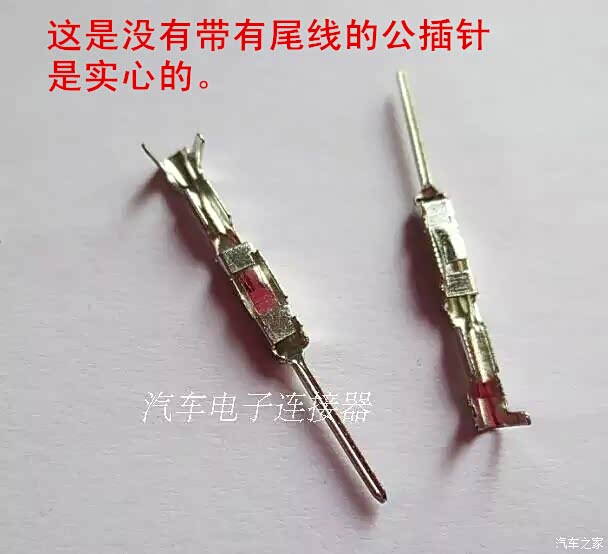

这是没有带尾线的公插针，是实心的。借用的图片。当时我没有拍。
（二）工具准备
1、门板拆卸工具一套
2、汽车扣钉专用撬棒一把；
3、绝缘胶布一卷；
4、大十字螺丝刀一把，（小的不行）
5、8mm T形套筒一把
6、剪刀一把
7、打火机一个，（剥细电线用，也可以直接用剪刀剥）
8、8mm开口扳手一把。
1、门板拆卸工具一套
2、汽车扣钉专用撬棒一把；
3、绝缘胶布一卷；
4、大十字螺丝刀一把，（小的不行）
5、8mm T形套筒一把
6、剪刀一把
7、打火机一个，（剥细电线用，也可以直接用剪刀剥）
8、8mm开口扳手一把。

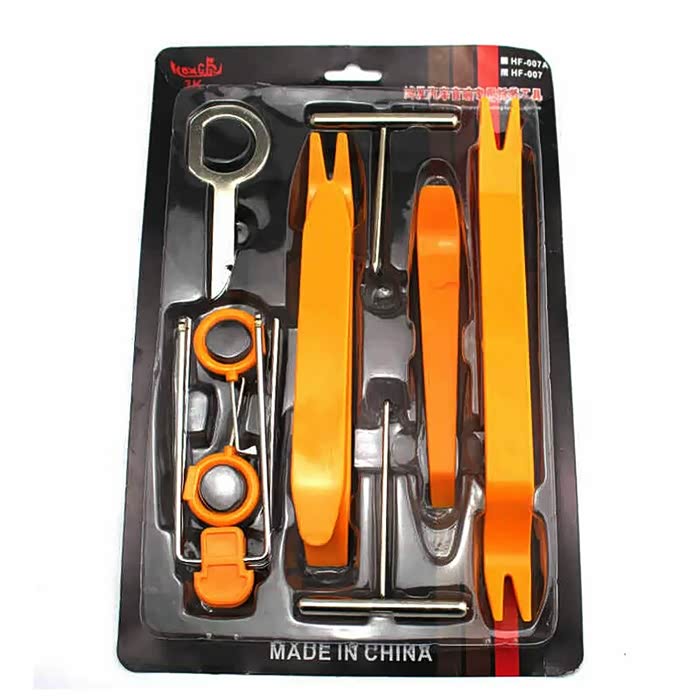

这是拆门板工具，有了它拆中控，拆空调出风口就好办了。

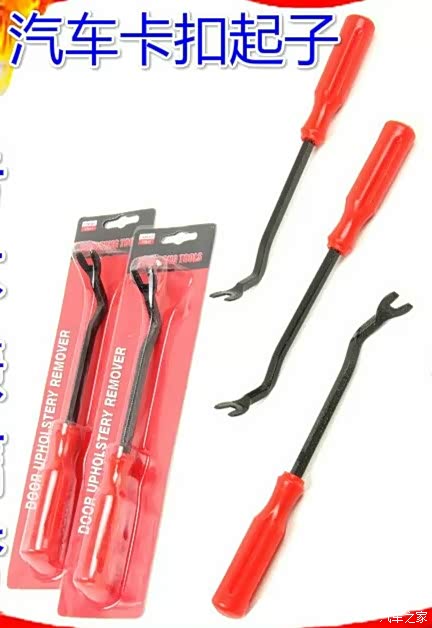

这是拆汽车卡扣专用工具，我买来主要是为了下一步装倒车雷达用的，这次拆后门装饰板也发挥了作用。
这是开口扳手，要用8－10的，松全车负极搭铁螺丝用的，

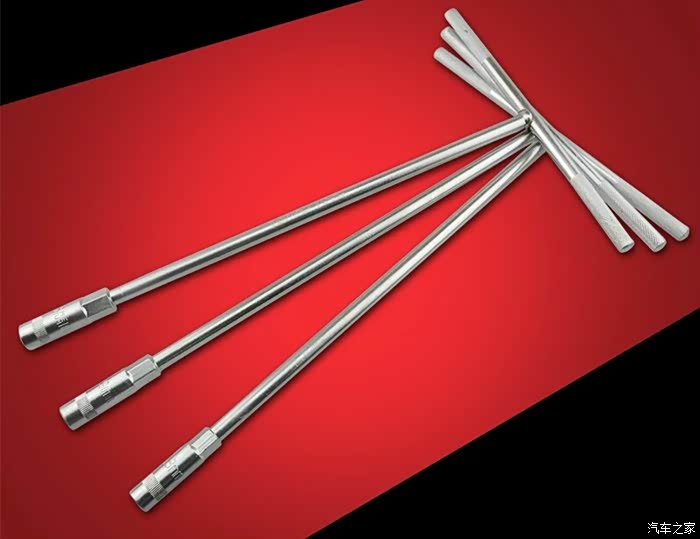

这就是T形套筒，拆CD机固定螺丝用的，非常好用，如果没有这个，用大的十字螺丝刀刀可以的。

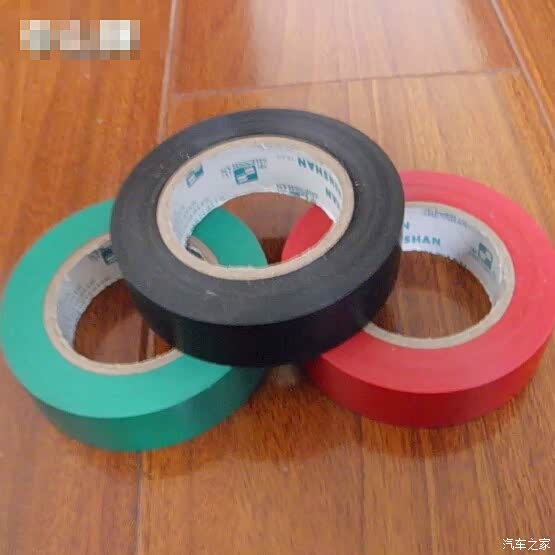

这是绝缘胶布，一卷就足够有余了。

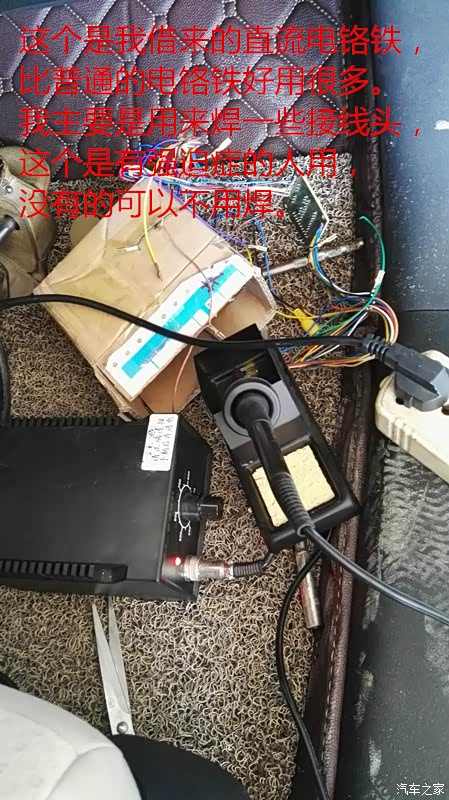

这是我借的电铬铁，没有强迫症的可以不用这玩意。其实不用也是完全可以的，没有什么太大的影响。
3、就是时间准备了
只要有一定的动手能力和电工基础知识就可以了，在你看完此帖后，相信事半功倍，一个人只要1个多小时就可以完成了。建议白天操作，方便点。如果有个人帮忙更加快。但是在开工之前，一定要理清工作思路。
只要有一定的动手能力和电工基础知识就可以了，在你看完此帖后，相信事半功倍，一个人只要1个多小时就可以完成了。建议白天操作，方便点。如果有个人帮忙更加快。但是在开工之前，一定要理清工作思路。
二、作业实施步骤。（这里会借用一些车友的照片，因为我操作的时候，是自己独自一人，又要搞研究，又要拍照，不太方便）
1、用拆门板工具的撬棒把空调出风口撬松，然后用手拉出就可以了。
1、用拆门板工具的撬棒把空调出风口撬松，然后用手拉出就可以了。

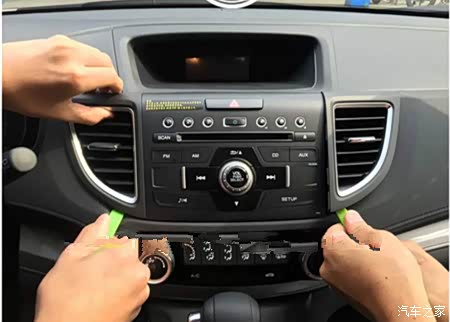

用拆门板工具的撬棒把空调出风口撬松，先撬下面，再撬两边，上边就不要撬了，然后用手拉出就可以了。

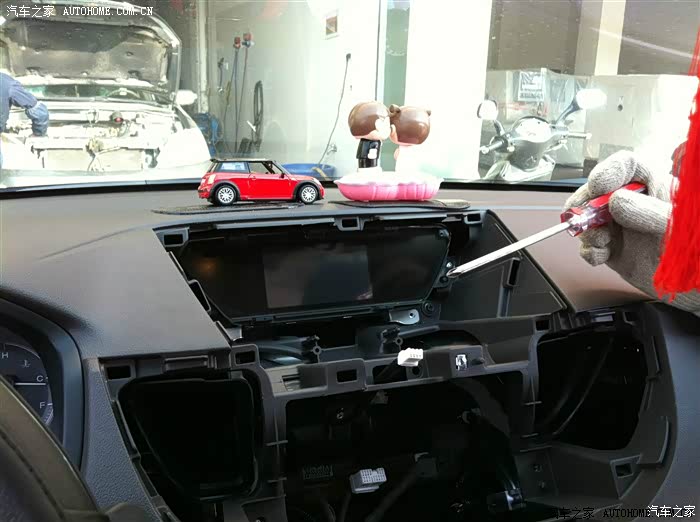

2、拆下CD机
首先用工具扭下两颗固定螺丝，拆下空调出风口后可以看见的。
首先用工具扭下两颗固定螺丝，拆下空调出风口后可以看见的。

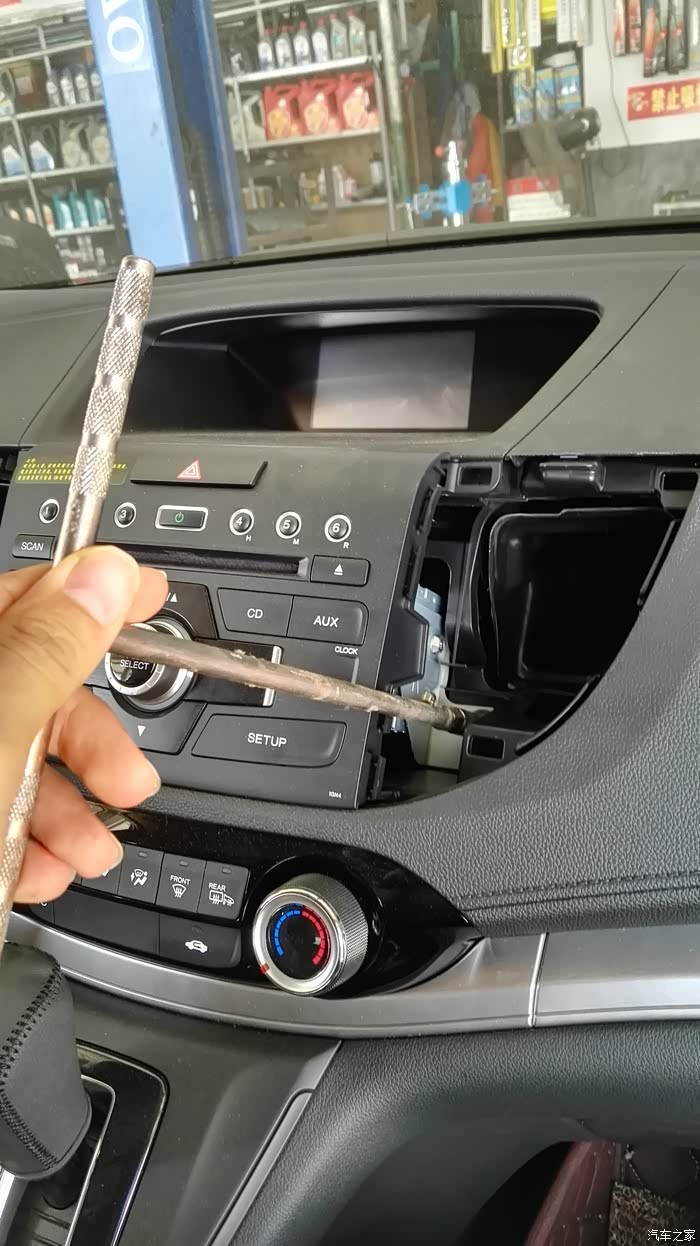

用T形套筒比较方便，没有就用大的十字螺丝刀吧。一样的，只要能扭下那两颗固定螺丝就可以了。
拉下来就要用撬棒撬松CD机了，上面和下面分别有三个卡扣，因为下面的中控是软质的，撬的时候不易留痕迹，所以从下面开始撬，撬松下面的三个卡扣后，就用手用力把CD机拉出来，小心别用力过头了，要把握好力度。拉出来之后，把CD机后面的四个插头小心地拔下来，这四个插头都带有锁扣的，拔的时候小心，一定要先打开锁扣再拔，以免造成损坏，切记。然后把它先放好。

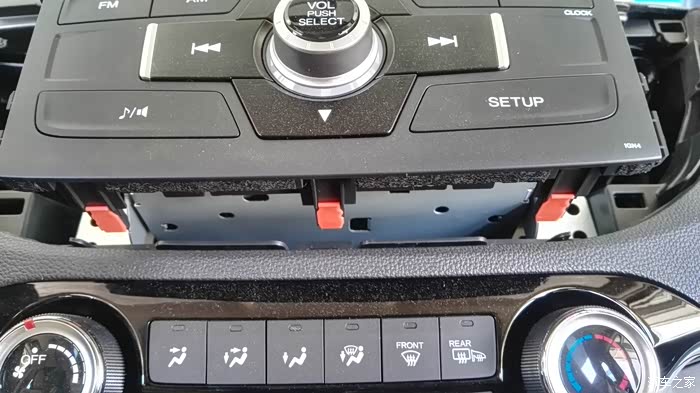

三个红色的就是卡扣，这个CD机的卡扣比较紧，撬的时候要小心点，胆大心细就可以了。

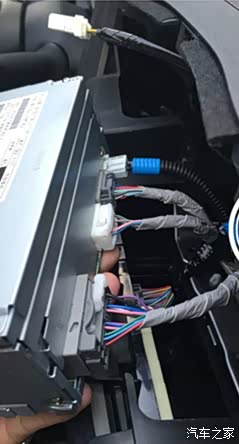

CD机拉出来之后，把它后面的四个插头小心地拔下来，这四个插头都带有锁扣的，拔的时候小心，一定要先打开锁扣再拔，以免造成损坏，切记。锁扣很简单的，拆到这一步仔细看一下就知道了，这一步就不细说了。
3、拆小屏
首先拆下小屏前面的装饰罩。有一颗十定螺丝固定，其他都是卡扣。这个比较简单。
首先拆下小屏前面的装饰罩。有一颗十定螺丝固定，其他都是卡扣。这个比较简单。

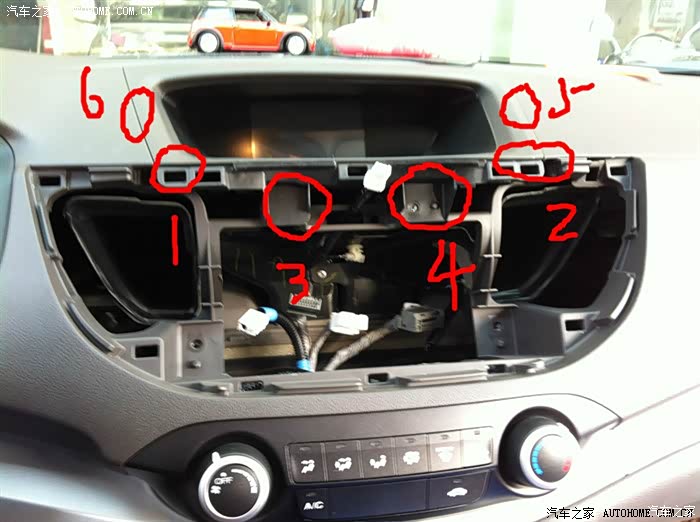

这张图是借用车友007的，4号红色圆圈里的位置是十字螺丝固定。1、2、3号圆圈位置是下边的3个卡扣，拆的时候先用撬棒把这三个地方撬松了，再用手往外稍向上拉一下，然后再用撬棒把5、6两个位置的卡扣撬松了。然后稍用力就可以拉出来的。
然后把固定小屏的4颗螺丝拆下来，就可以把小屏取下来了，取下来之前，同样它后面有两个插头，记得先小心地拔哦。
4、改小屏主插头
将前面准备好的带线母插针插到相应的孔位就可以了，这个是有上下方向之分的，如果不对是插不尽的，就是插不到位的意思。
这里要强调一点，在图片上没有体现出来的。就是在准备好插针之后，要根据我画的线路图，提前把线连好，这样就更方便了，不用等到这一步才把要接的线头接起来。稍后有时间我会补一张关于这一步准备工作 的图片说明。
将前面准备好的带线母插针插到相应的孔位就可以了，这个是有上下方向之分的，如果不对是插不尽的，就是插不到位的意思。
这里要强调一点，在图片上没有体现出来的。就是在准备好插针之后，要根据我画的线路图，提前把线连好，这样就更方便了，不用等到这一步才把要接的线头接起来。稍后有时间我会补一张关于这一步准备工作 的图片说明。

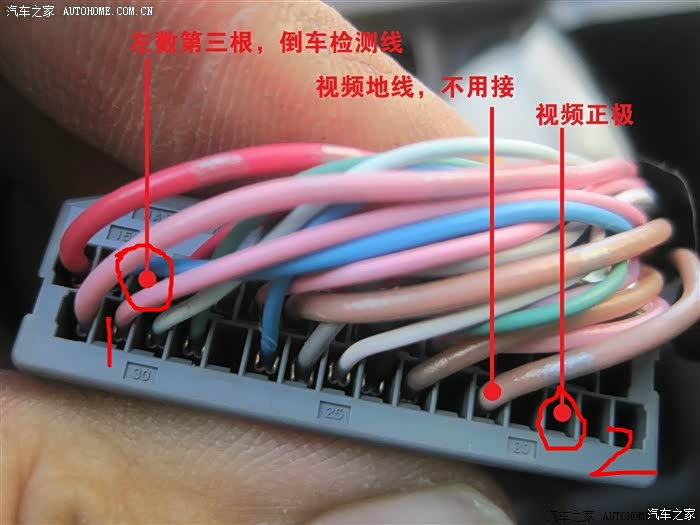

这是借用车友的图片，比较清晰。

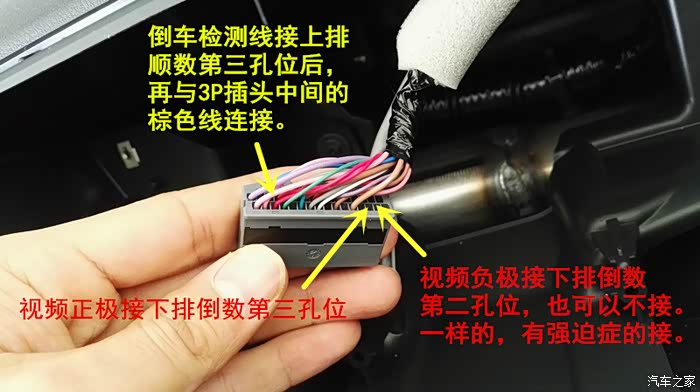

这是我自己拍的，实际我是按我的方案接线，不过视频地线影响不大，不接也可以的。

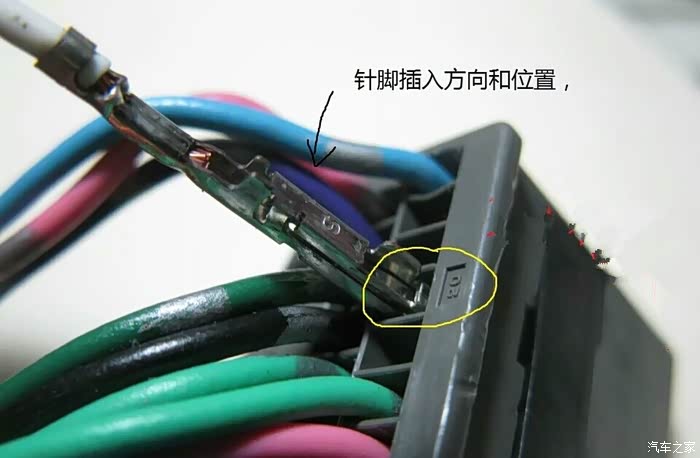

这是插的方法，如果插不到们，就换一个方向插。
5、接倒车灯及原车预留插头
这一步比较简单，就是将前面准备好的带尾线的公插针，先用绝缘胶布把它除头部一小段留出来外全部包好。
这一步比较简单，就是将前面准备好的带尾线的公插针，先用绝缘胶布把它除头部一小段留出来外全部包好。
在准备的时候用胶布把绿色和尾线连接部位一起全部包起来，我们要用的是带有尾线的，不是这样没有尾线的。然后把相应线按电路说明图插到原车预留插头里。

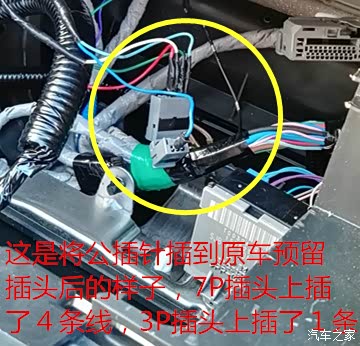

这是插好的样子，7P插头上插了相应的4根插针，3P插头只插了中间一根。插之前一定要分清每条线的定义。

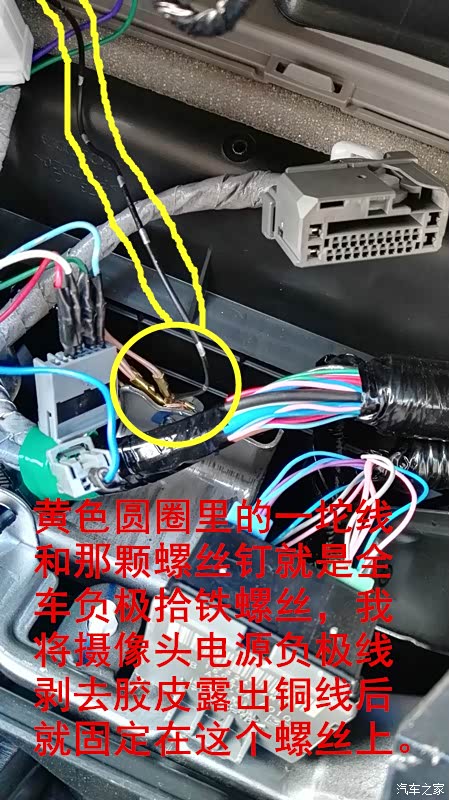

然后把还剩下来那条摄像头负极接在黄色位置的那个全车负极搭铁固定螺丝上，先把螺丝用开口扳手扭松，然后把剥好的线头绕进螺丝后面，然后把螺丝扭紧，再检查那条线是不是被夹紧了就可以了。
6、把小屏的两个插头插上，其他不动。
7、拆后门装饰板
用撬棒把最上面的那横条先拆下来，再拆两边的竖条，最后拆最大的后门板。后门板在车内拉手位置有一个螺丝，把螺丝扭下来，然后用撬棒把那个拉手撬下来。就可以拆了。
用撬棒把最上面的那横条先拆下来，再拆两边的竖条，最后拆最大的后门板。后门板在车内拉手位置有一个螺丝，把螺丝扭下来，然后用撬棒把那个拉手撬下来。就可以拆了。

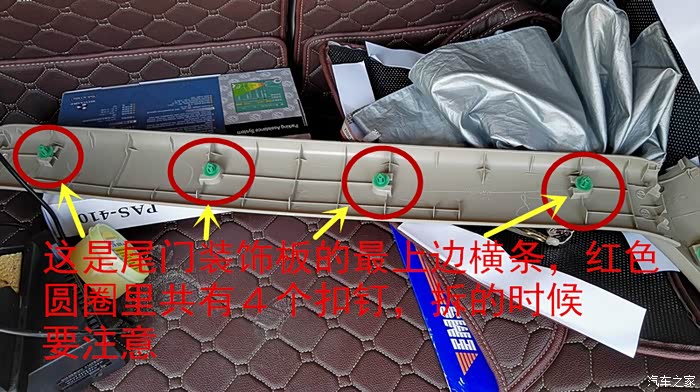

这是最上面的横条，

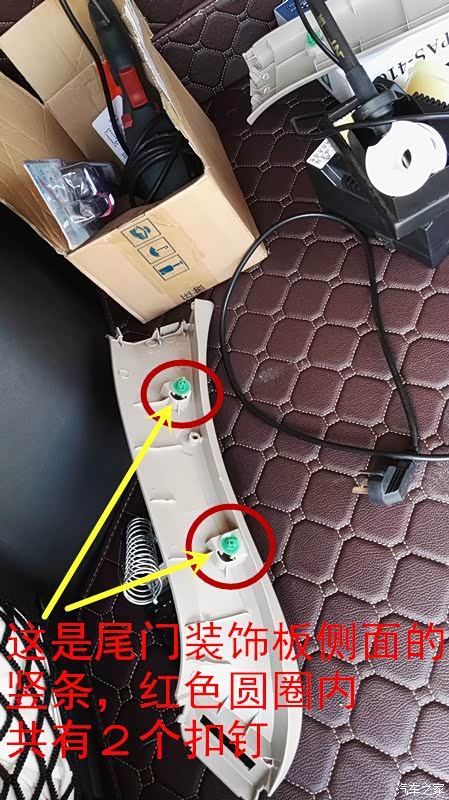

这是两边的竖条，两边对称的。一样的。

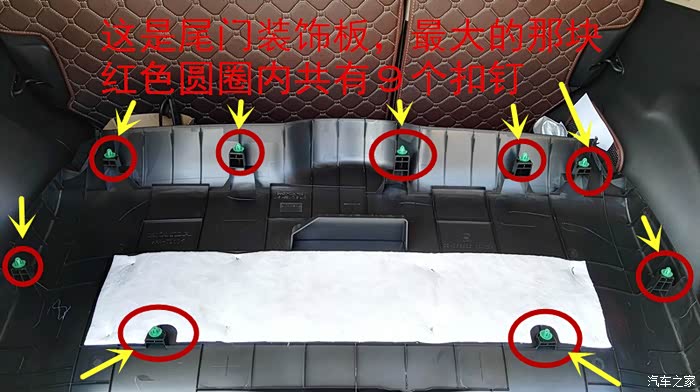

这是后门板。把这些扣钉小心地撬起来就可以拆来了。
8、装后摄像头（比较简单）
首先拆下原车左边牌照灯泡，然后拆下牌照灯罩，
其次把新摄像头从外面往里面装到牌照灯罩位置上，并扣好卡扣，然后装上倒车灯泡。
最后就是接好摄像头插头，用胶布把线固定好就OK了。
首先拆下原车左边牌照灯泡，然后拆下牌照灯罩，
其次把新摄像头从外面往里面装到牌照灯罩位置上，并扣好卡扣，然后装上倒车灯泡。
最后就是接好摄像头插头，用胶布把线固定好就OK了。

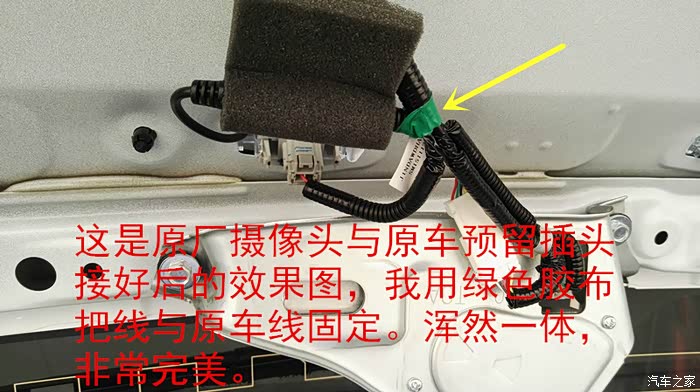

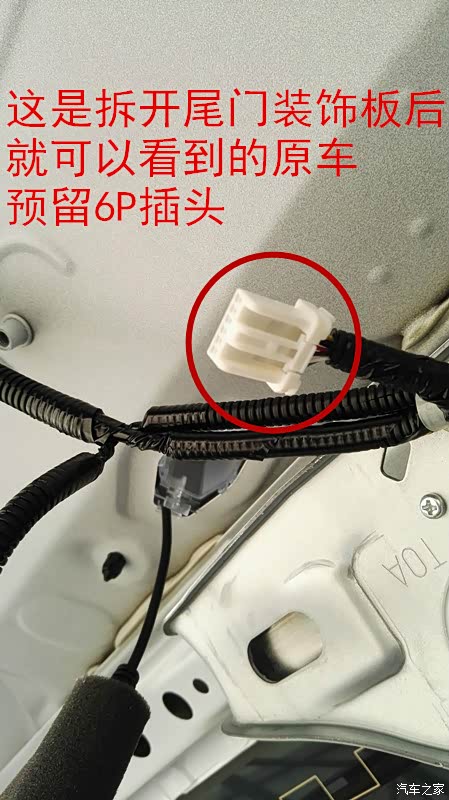

把摄像头插头和原车预留插头对插好就可以了

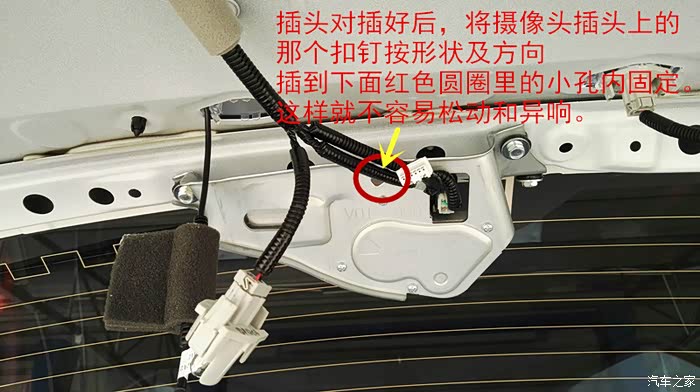

把摄像头上带的卡扣按形状和方向插到这个方形小孔上
用胶布把线固定好

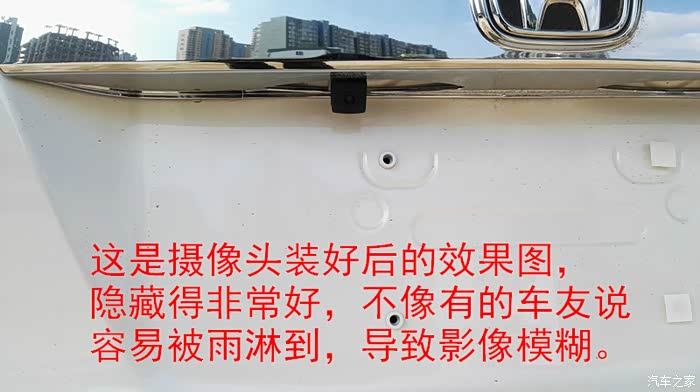

这是装好后的样子。
9、试机（激动人心啊）
就是打开全车电源，挂上倒档，不用启动车辆也可以挂的。
挂好倒档后倒车影像就会出现在小屏当中了。
就是打开全车电源，挂上倒档，不用启动车辆也可以挂的。
挂好倒档后倒车影像就会出现在小屏当中了。

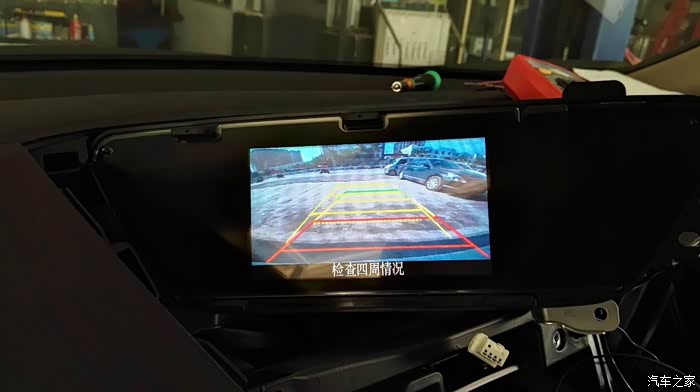

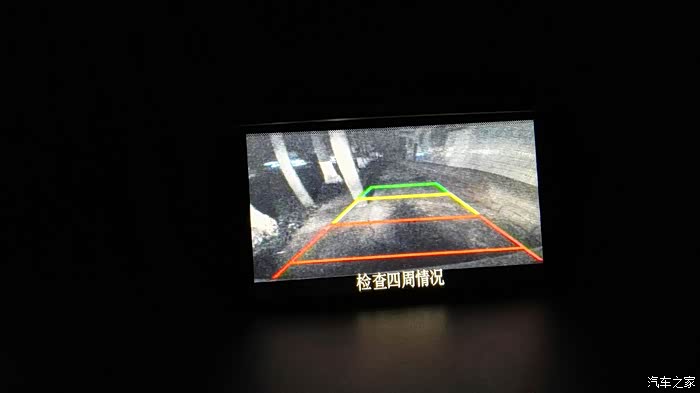

这是试机时候，一次成功。效果很好。

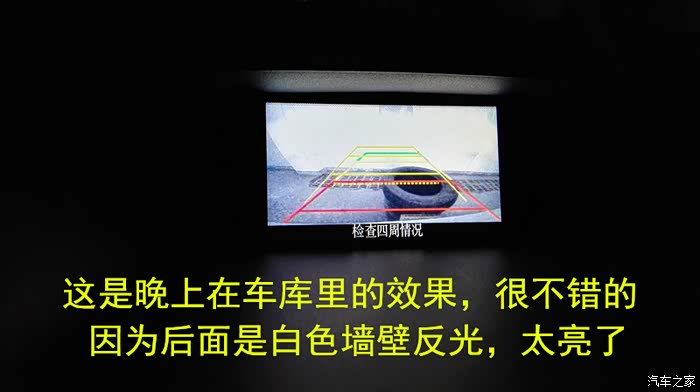

这是晚上开车回到家里车库的，夜间效果也绝对是杠杠的，为什么我选择了忍受两组标志线，就是因为要夜间效果出色，所以选择了原厂摄像头。
10.复原
就是把没有固定好的线束再详细地检查一遍，把插头用胶布包好并固定好。防止插针松动脱落等。然后把前面拆下来的东西，按反顺序装回来，这里强调一点，装完小屏装饰面罩后，那颗固定螺丝别忘记了，扭好后再装CD，当时我就是忘记了这颗螺丝。
就是把没有固定好的线束再详细地检查一遍，把插头用胶布包好并固定好。防止插针松动脱落等。然后把前面拆下来的东西，按反顺序装回来，这里强调一点，装完小屏装饰面罩后，那颗固定螺丝别忘记了，扭好后再装CD，当时我就是忘记了这颗螺丝。

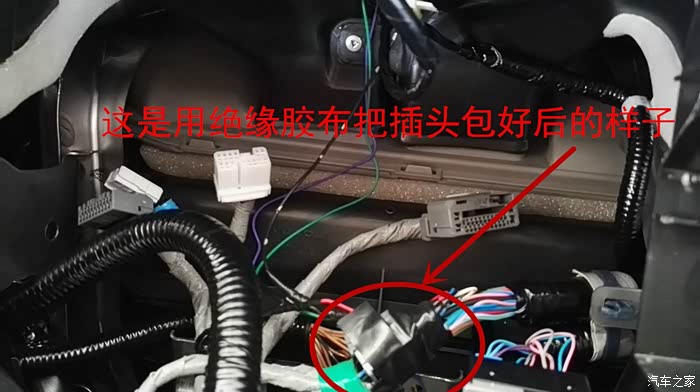

这是用胶布把插头包好后的效果，包牢固点，确保万无一失，别舍不得那点胶布。
11、大功告成。谢谢观看。
12、美化画面
因为有两组标线，近日在深圳车友002的研究下，终于破解难题，把原车黄色标线去掉，只保留一组红黄绿标线，非常舒服，感谢车友002。
按一下功能键MEN（功能菜单键），然后同时按住MEN键和SUC（中间那个确定键）数秒钟，直到弹出一组英文设置画面，选择Cam（摄像头）选项，然后按确定键进去，然后看到原屏幕标线画面，左下方有一红点，右上方有一组坐标数据，该红点是文字左边，
按确定键，红点会跳到标线上，然后按住－（音量减小键），直到把该红点Y坐标值变为最大（233）才松开，然后再按中间确定键，红点跳到另外一条线或者线上的另外一个位置，同样办法把Y坐标值调到最大，以此类推，直到把屏幕上所有标线全部隐藏起来为止，最后按一下MEN键，就真的大功告成了。谢谢观赏。
12、美化画面
因为有两组标线，近日在深圳车友002的研究下，终于破解难题，把原车黄色标线去掉，只保留一组红黄绿标线，非常舒服，感谢车友002。
按一下功能键MEN（功能菜单键），然后同时按住MEN键和SUC（中间那个确定键）数秒钟，直到弹出一组英文设置画面，选择Cam（摄像头）选项，然后按确定键进去，然后看到原屏幕标线画面，左下方有一红点，右上方有一组坐标数据，该红点是文字左边，
按确定键，红点会跳到标线上，然后按住－（音量减小键），直到把该红点Y坐标值变为最大（233）才松开，然后再按中间确定键，红点跳到另外一条线或者线上的另外一个位置，同样办法把Y坐标值调到最大，以此类推，直到把屏幕上所有标线全部隐藏起来为止，最后按一下MEN键，就真的大功告成了。谢谢观赏。

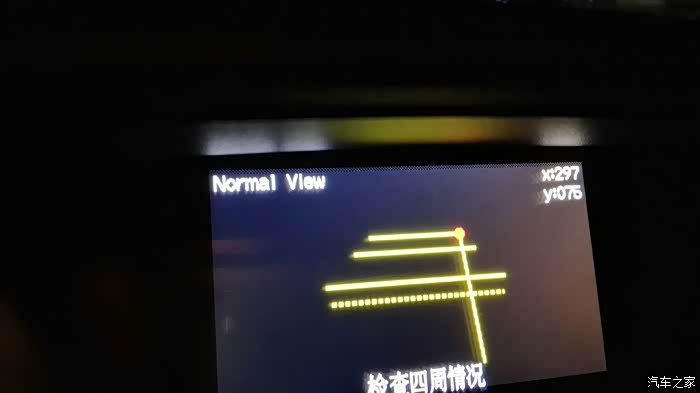

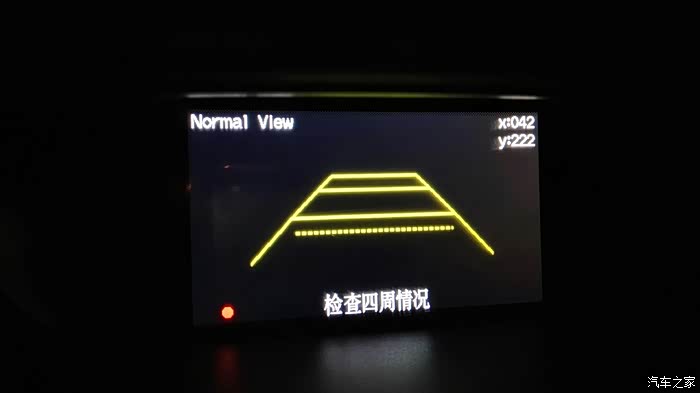

这是进去设置画面后
这是开始逐条标线隐藏
这是最后完工的样子
