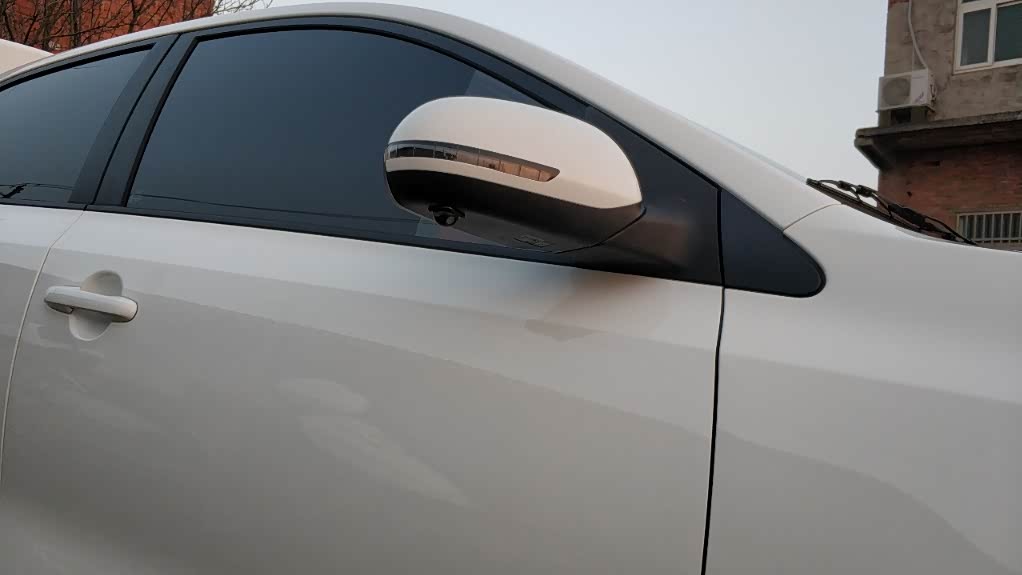

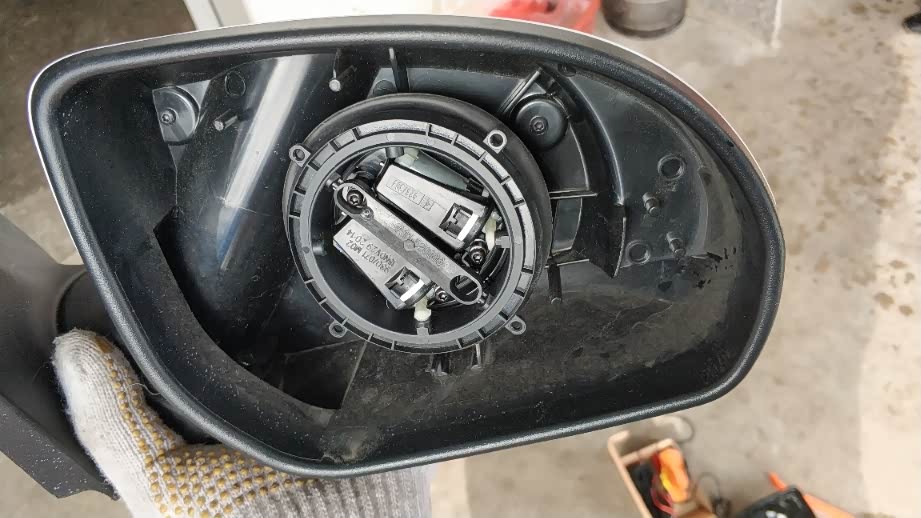

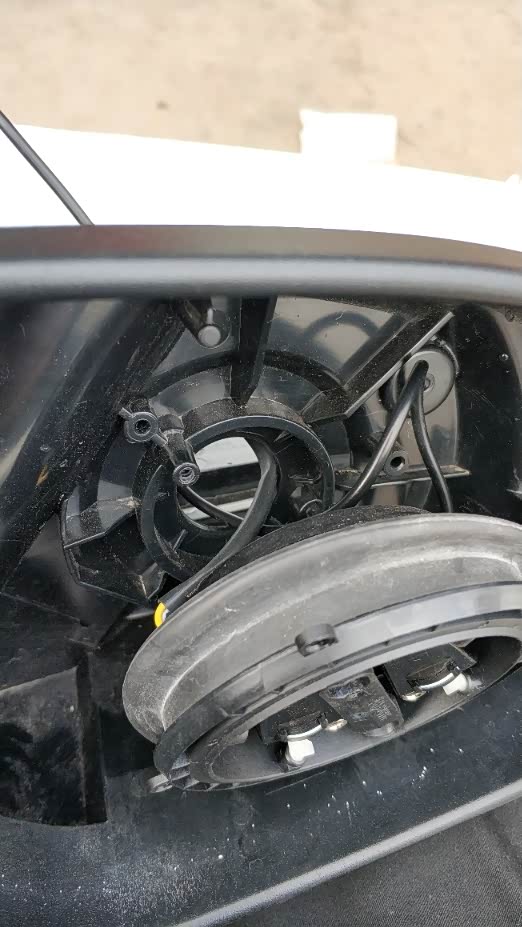

改装:焕驰自动智享版加装作业（三）:右侧盲区摄像头

接着原车后备箱照明灯搞侧视，多功能方向盘装完了，中控还没还原呢，就等着侧视。

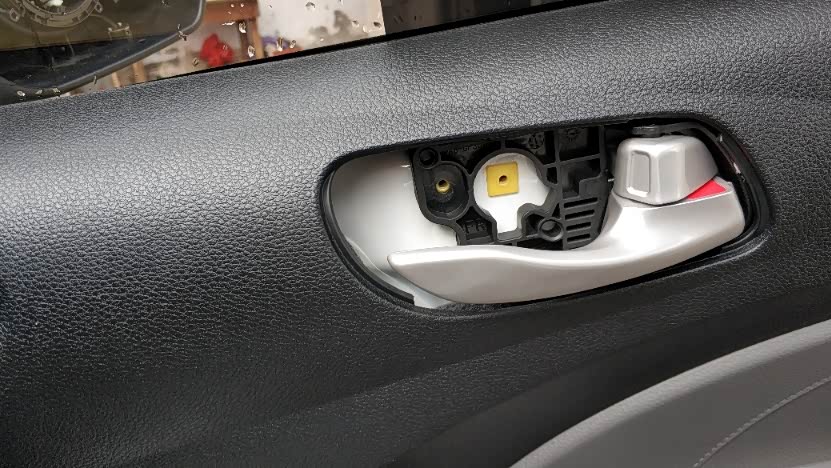

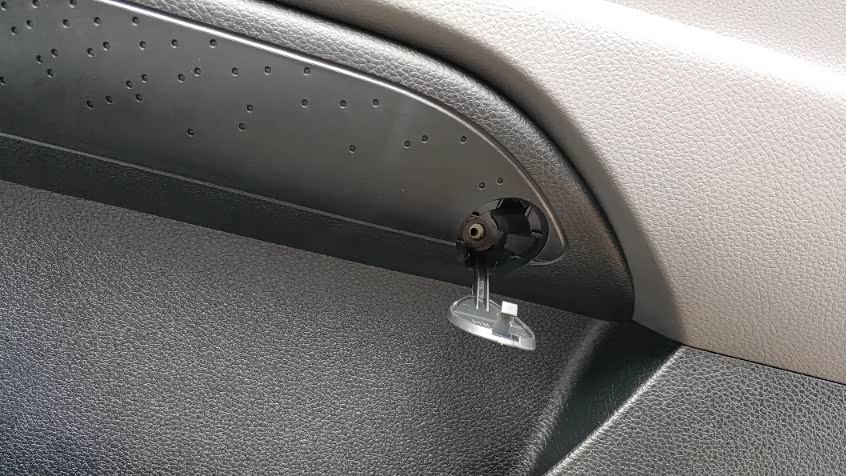

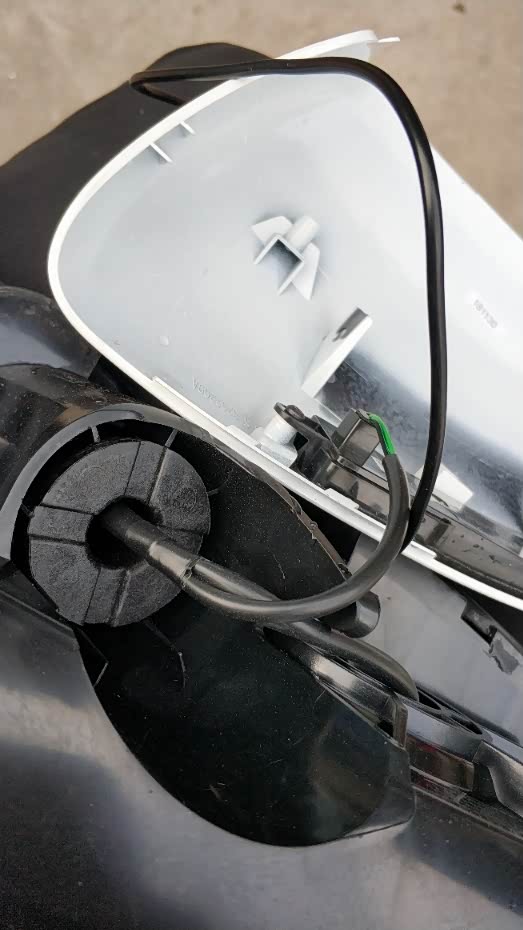

然后从手套箱上面穿线过来

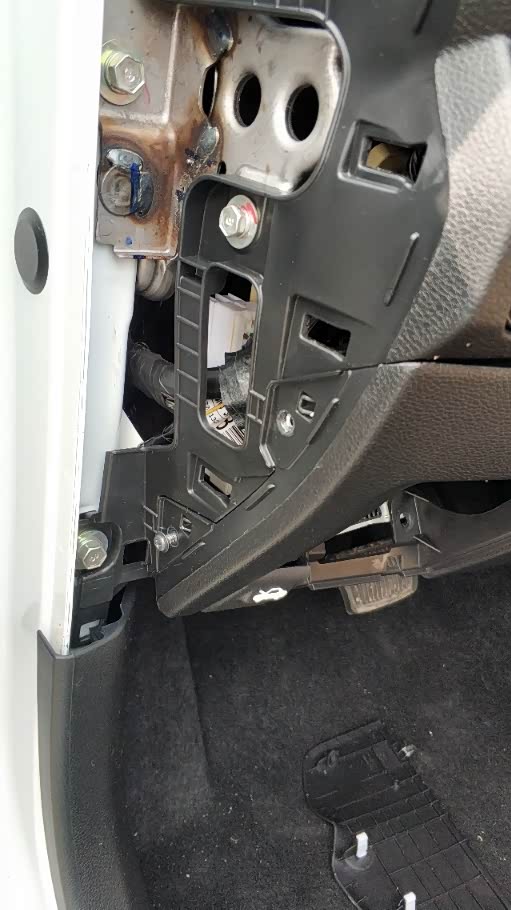

侧视触发线和电源线接一起，然后共用一根线拉到左侧保险丝和这里，接一根12v正极电源，视屏输AV莲花插头一端接摄像头，一端拖到中控处。
此时，中控处有两个视频输入插头，一个是倒车的一个是侧视的，我用了一个视屏切换器来了解，两入一出，倒车优先，切换器的电源线拉到保险盒处，一会接，负极找螺丝搭铁。
关于触发线:有两个摄像头，就有两个视屏触发线，我单独买了二极管，它的作用是电路单向通电，倒车接二极管一端，另一段接上屏幕触发输入线和侧视触发线，就ok啦。

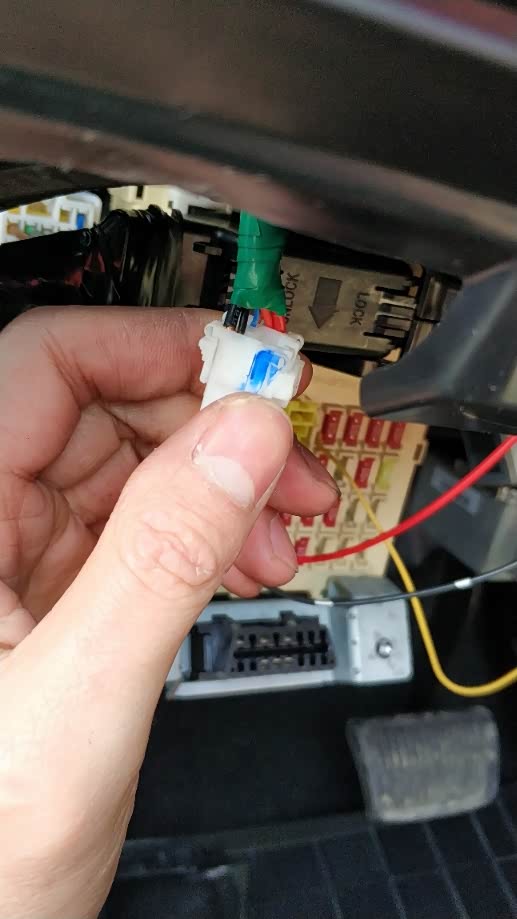

下面就是接保险丝盒取电了

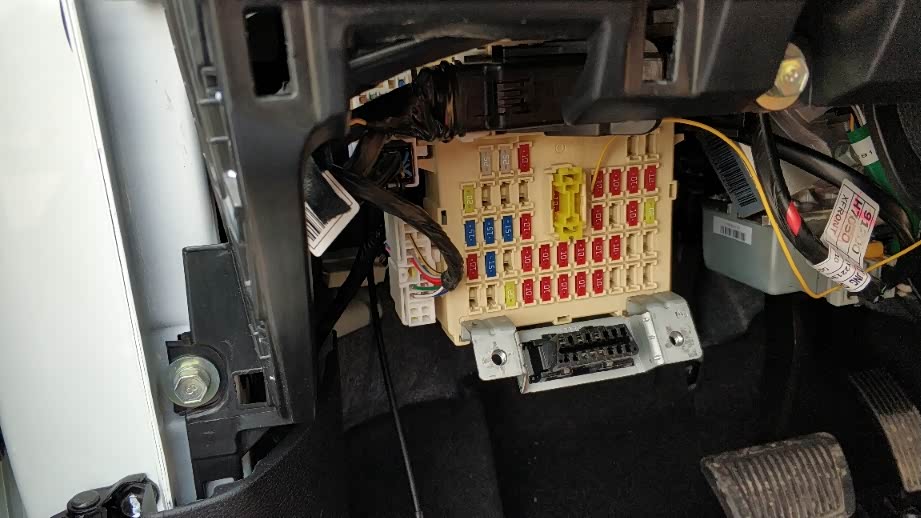

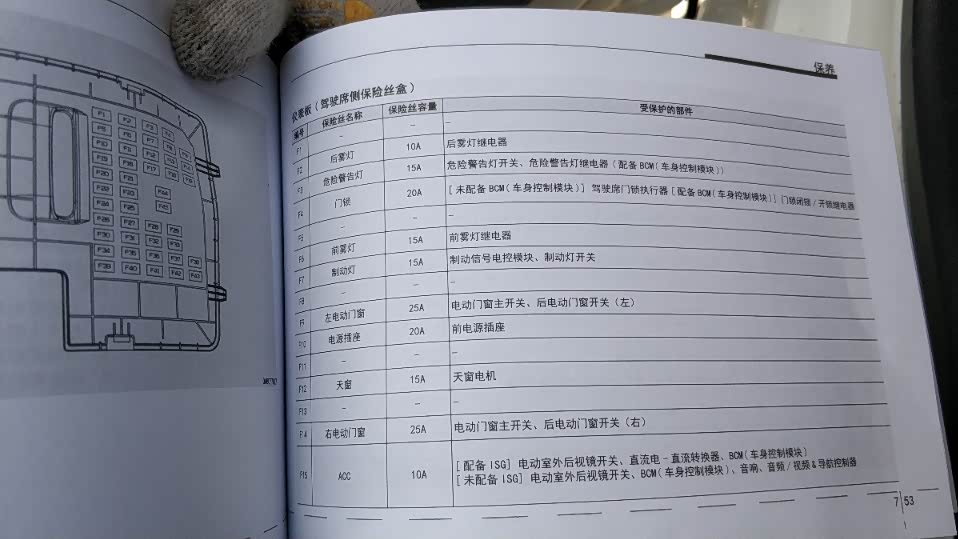

焕驰保险丝盒盖板打开，里面只有F1,F2这样的代号，没有像朗动一样标记了什么用途，想了像说明说书上应该有

切屏器的12V常电也接这里

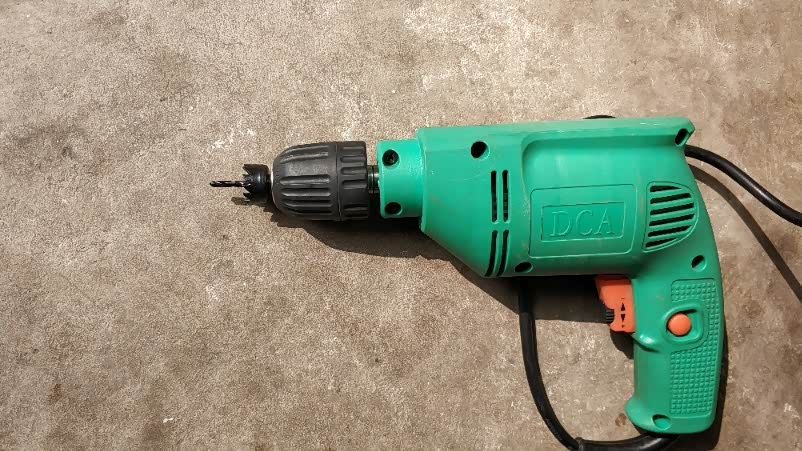

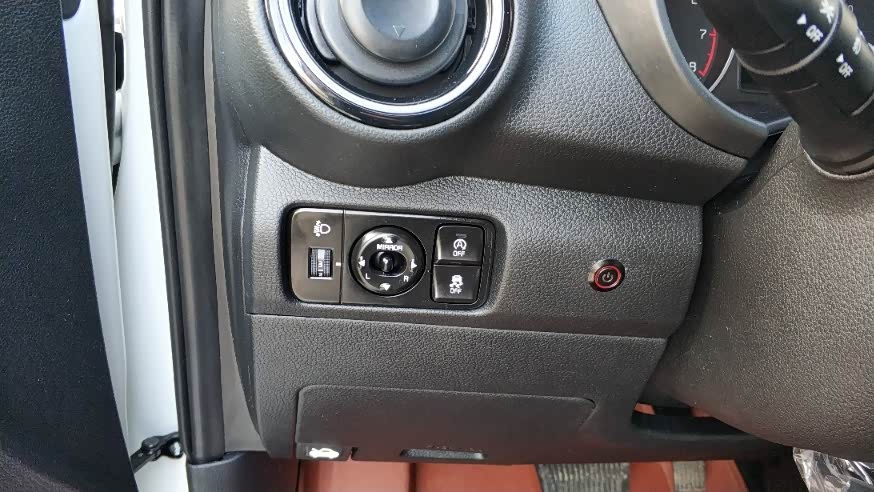

接下来控制侧视的开关钻洞接线

说一下开关的接线。

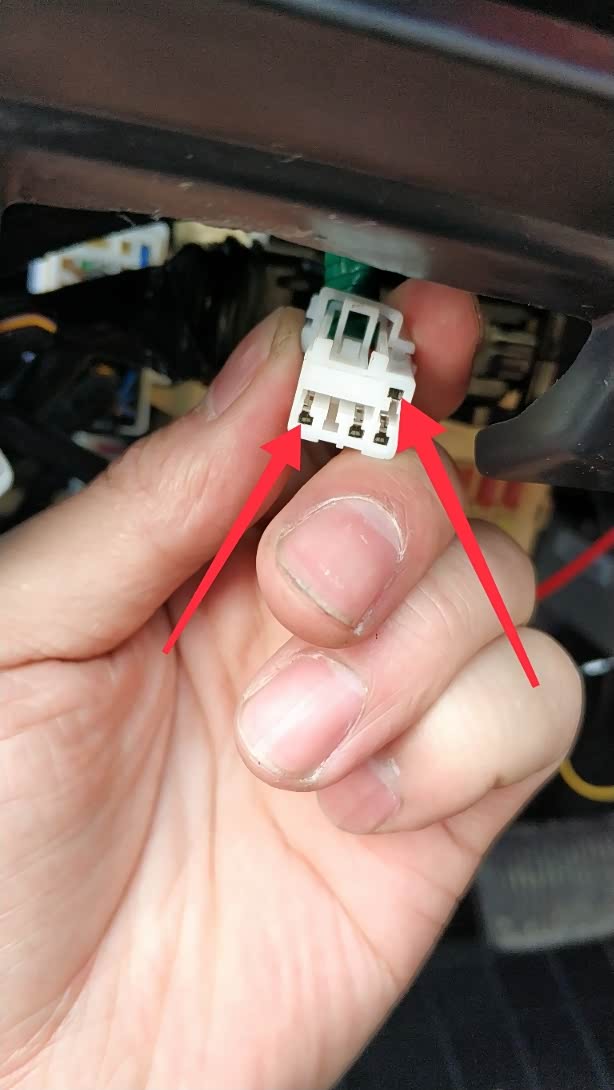

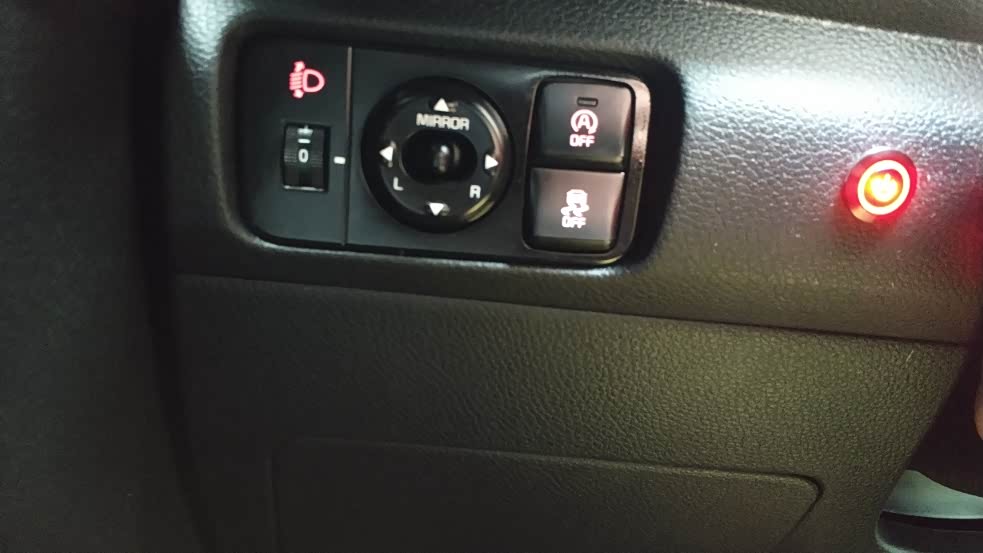

开关后面有4根线，两个是背景灯，红色的，灯亮后和原车的其他按键背景灯一样，无违和感。另外两根线，一根接侧视触发线和电源线共用的那根线，一根接上图提到的20A的保险丝盒常电，那背景灯线怎么接呢？我是并到了前大灯高低调节的背光灯上的。

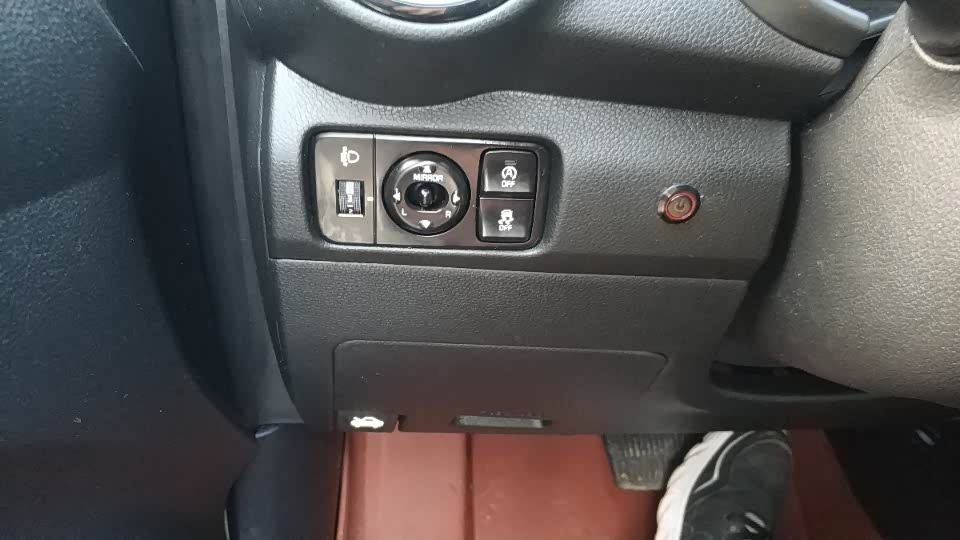

这样不管在什么时候只要开示宽灯，控制侧视开关的背景灯就会和车内其他按键一起亮背景灯。

因为一个人搞，走线图很多没有拍，也可以看看我的关于朗动侧视的帖子，原理都一样。
通电测试，侧视，后视功能正常使用。提醒车友，装这些东西最好断电，不怕一万就怕万一，要是哪个接头在没接好的时候碰了哪里短路什么的就不好玩了。
额，侧视屏幕里的图像忘拍了
全部装回去，已经是下午4点了，搞了差不多一天，再次试一下装的三样东西，全部正常。
女司机再也不怕拐弯抹角的的了。
祝大家新年快乐，
版主新年快乐，你看我多积极啊，一下子发了三个贴，如果合适，都给个精华吧

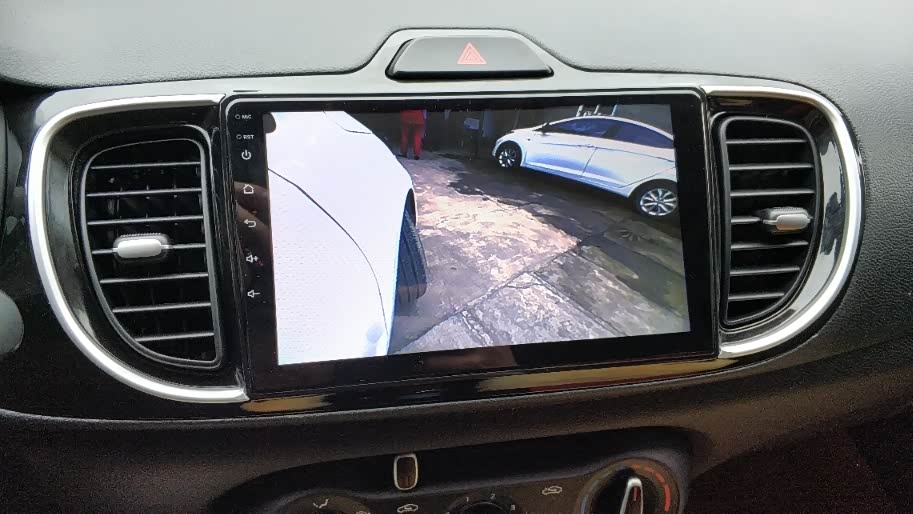

2月 2日更新下，上侧视成果图和背景灯图
