310w1.2的自己加装无线倒车影像过程
之前一直认为不用加倒车影像，开了半年，发现倒车时始终不好找于后车的距离，不是停的太远就是太近，也找了方法，后天烦了，就寻思着加个倒车影像，由于带线的要从车头拆到车尾是个大工程，就弄个无线的，车头车尾各一块，原理是前设备接屏接触发线，车后只接一个摄像头，倒车时自切换。想装的小伙伴可以参考过程如下。

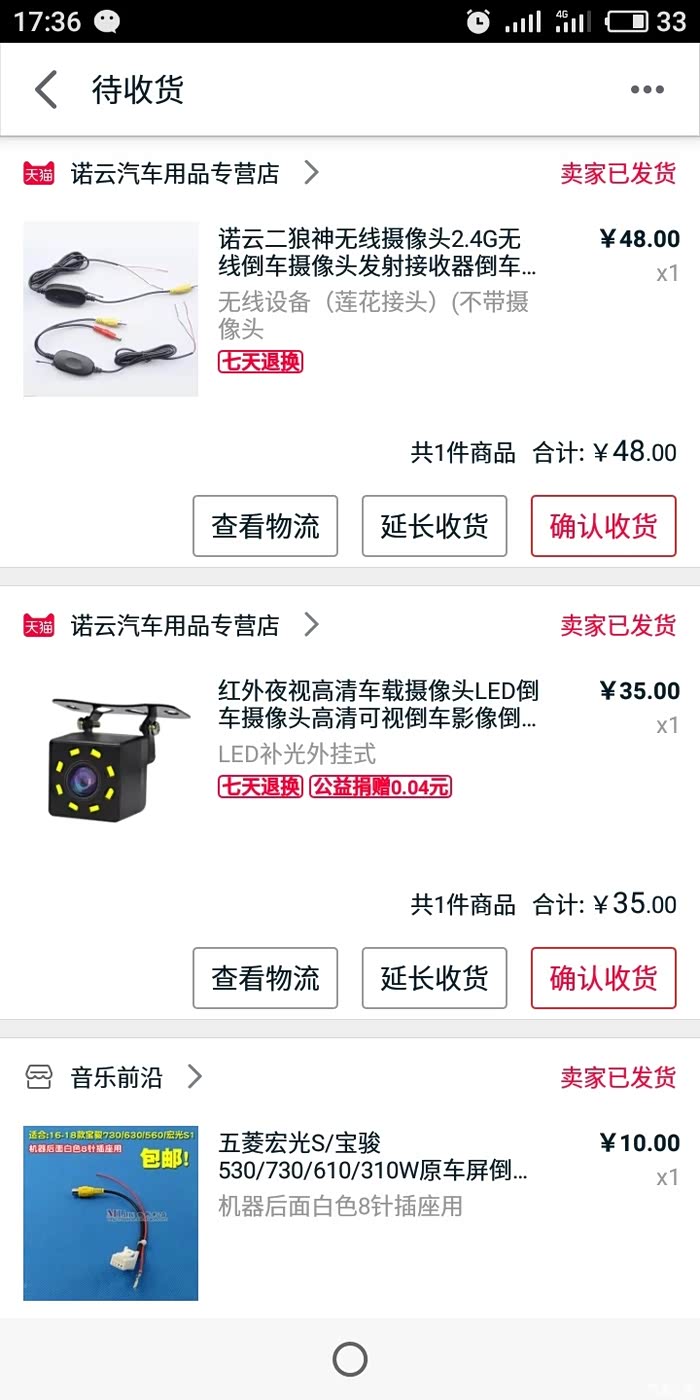

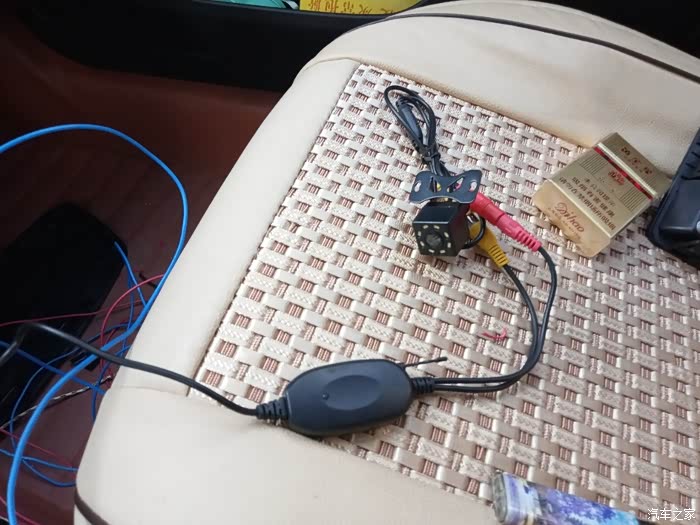

这就无线接收器和摄像头，接屏的转换线和触发线。

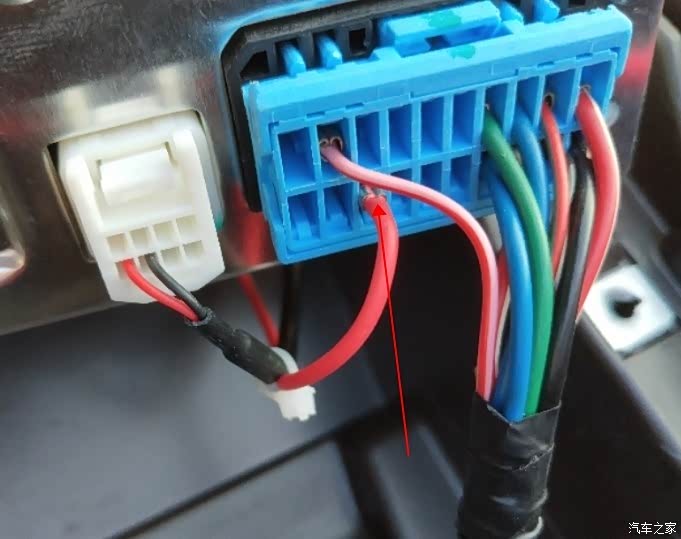

前面走线是触发线一头接屏的13号端口一头和无线接收器的正极与倒车线相接，负极随便找个地方接就好，如下图
前面走线是触发线一头接屏的13号端口一头和无线接收器的正极与倒车线相接，负极随便找个地方接就好，如下图

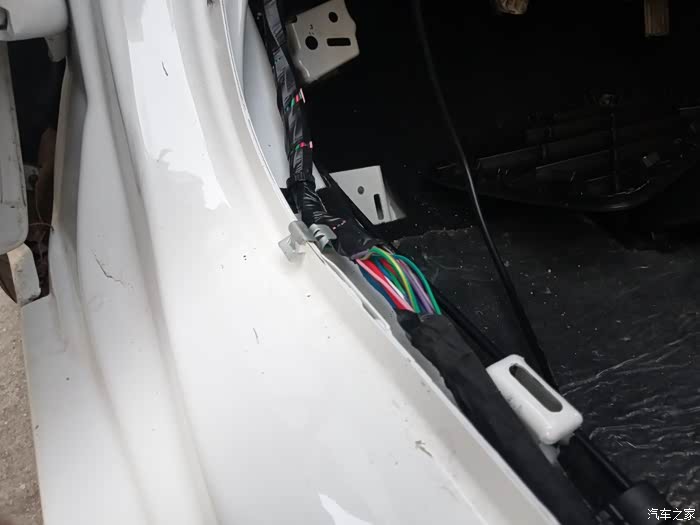

这条黄线线就是倒车灯线，剥开接上，不想破线就另外想法吧，

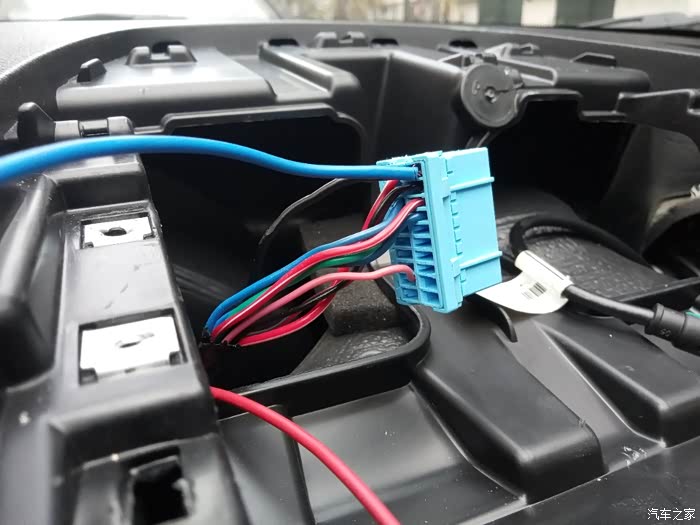

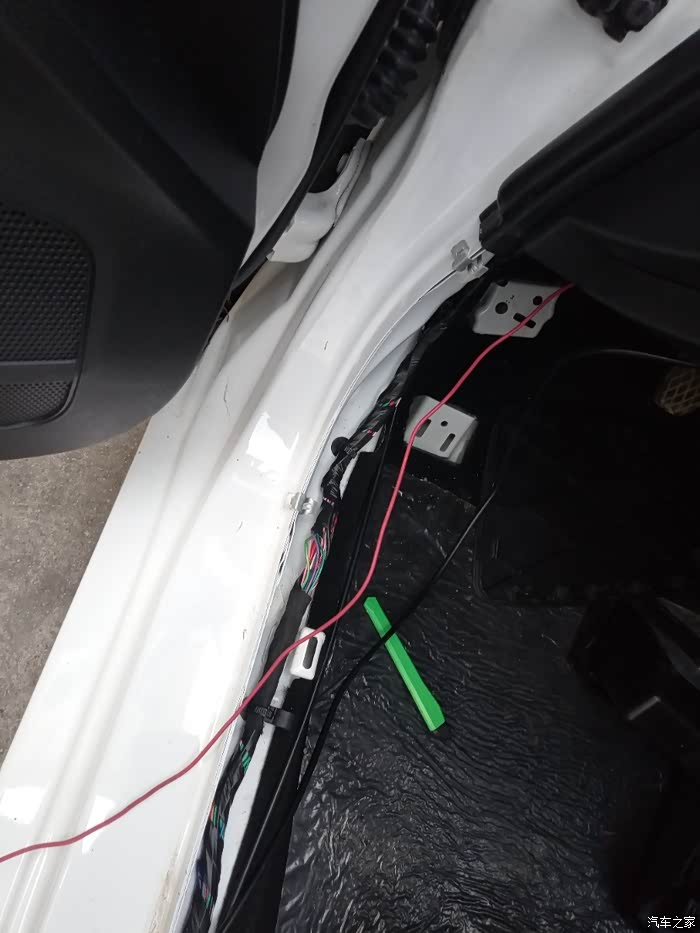

这条蓝色线是从上面取负极电

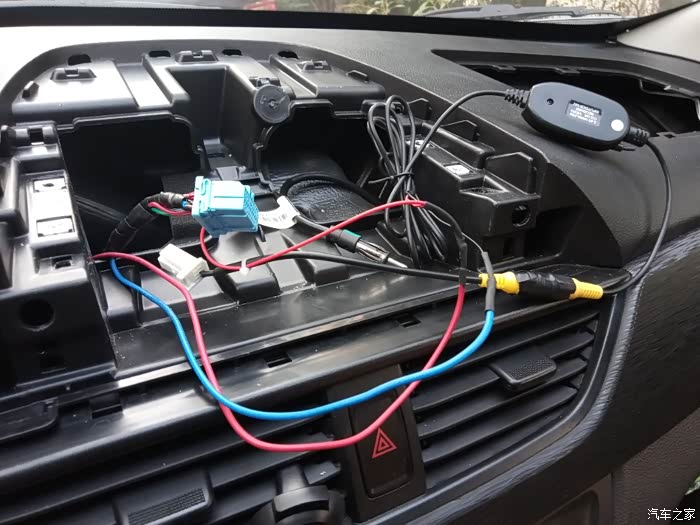

这是测试接线和设备是否有故障，省得接好后有问题还要在排查，麻烦
前面接好

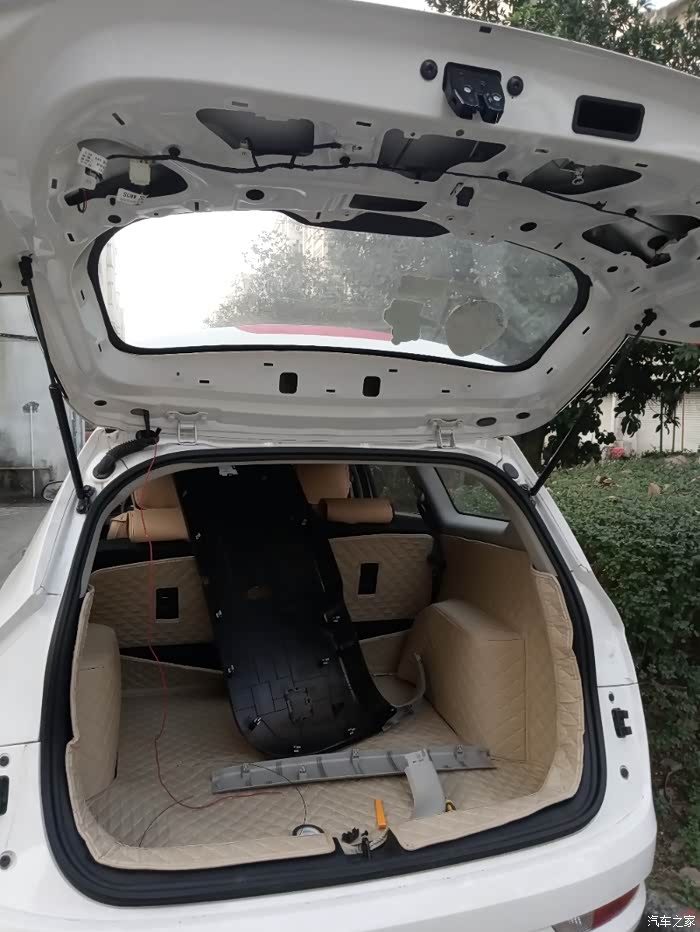

下面是车尾部分

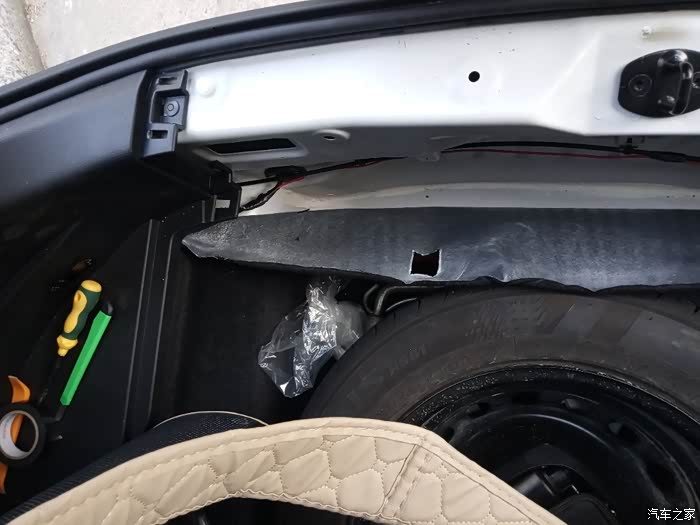

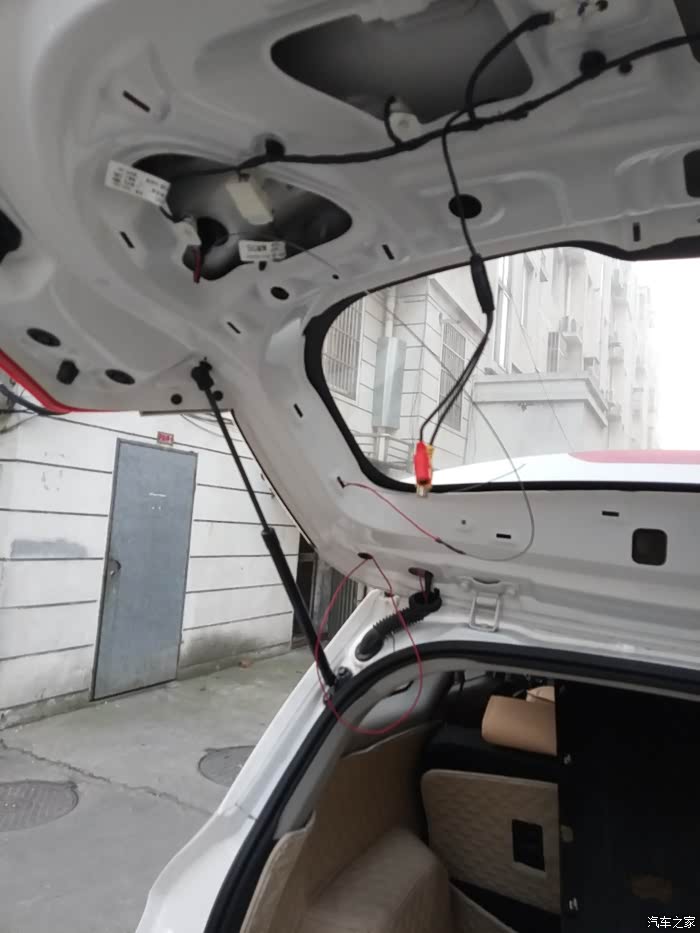

老方法，破线接电

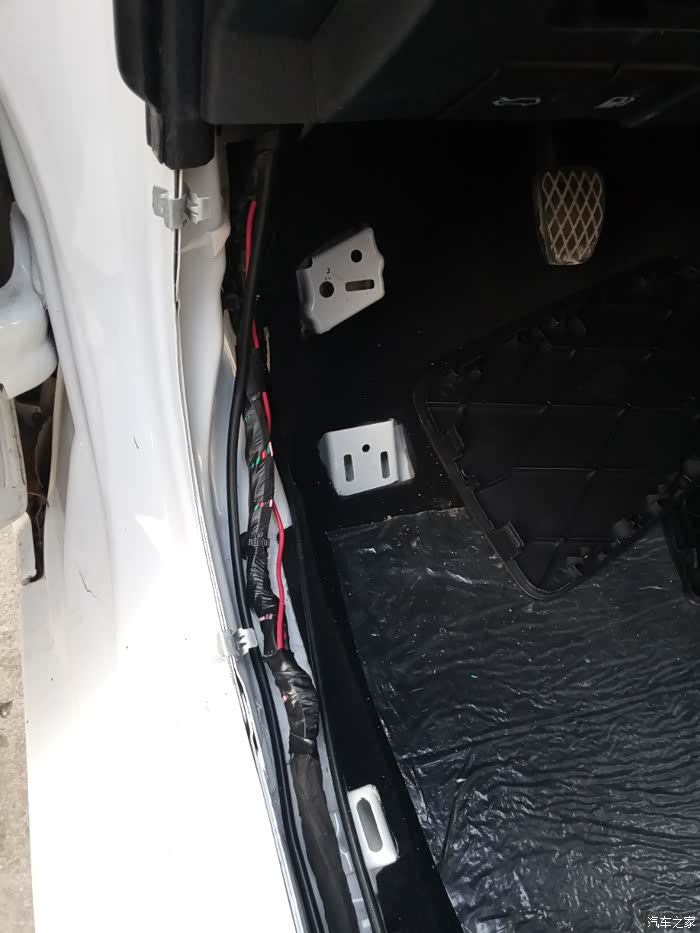

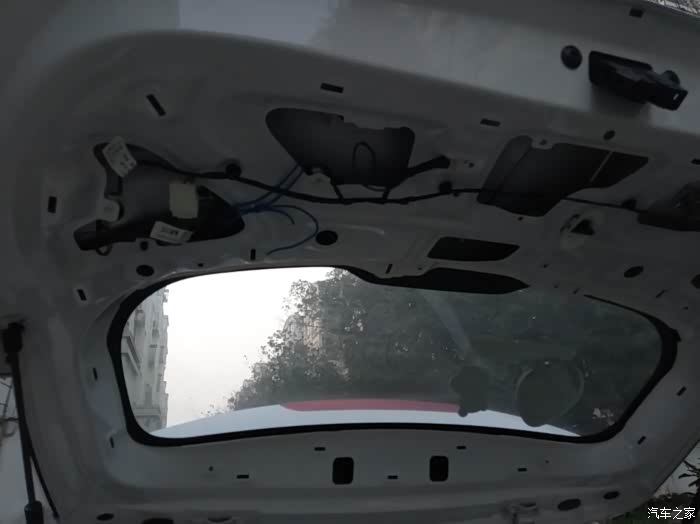

接好后穿线去车门子上

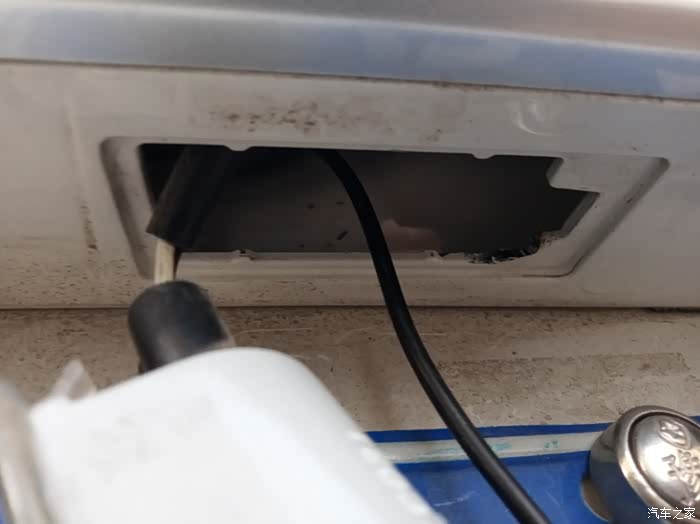

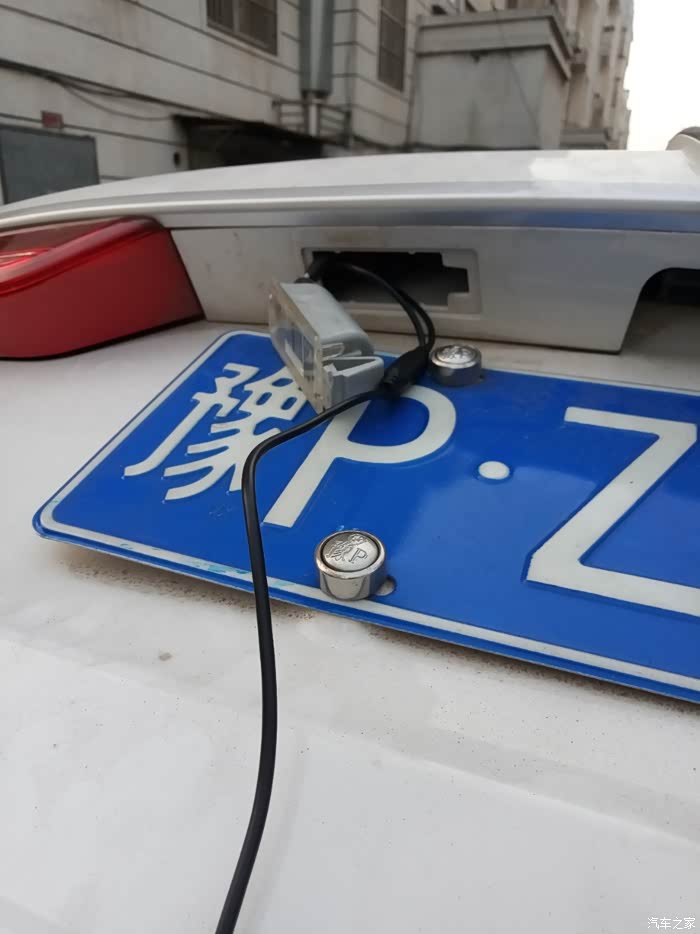

这里有个问题，就是线比较粗，不开口车牌灯装不上去，看论坛也是从这过线，不知道别的小伙伴怎么过的线，

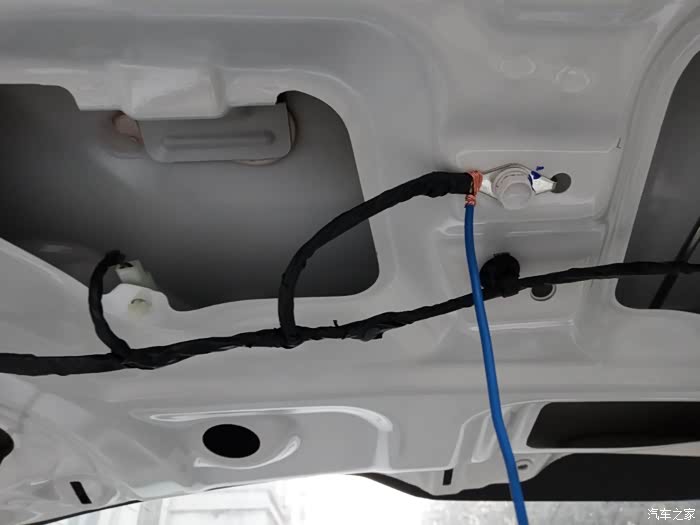

这是负极取电
接好后绑定固定

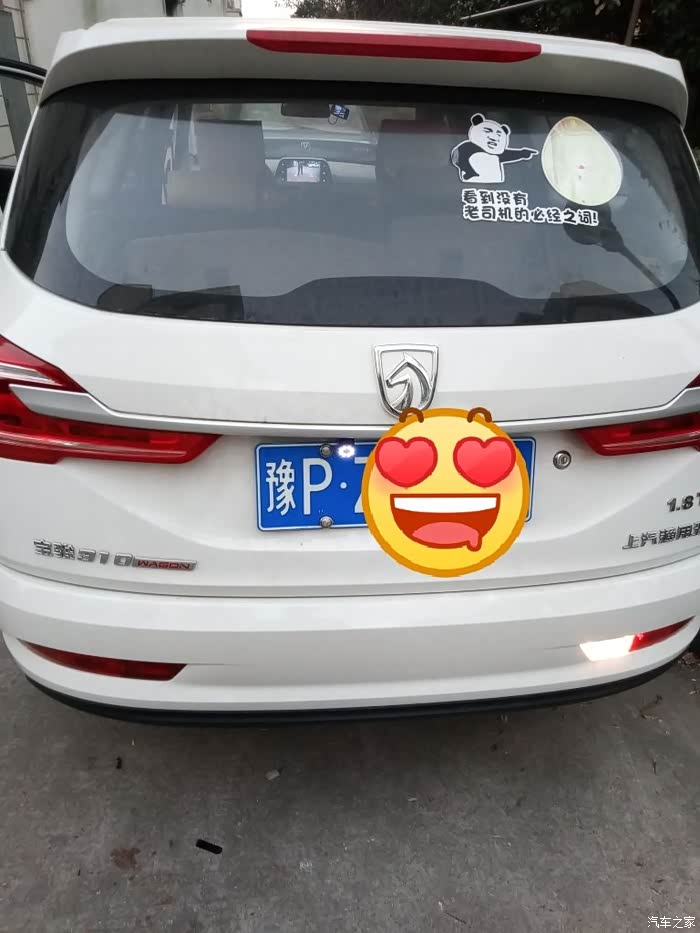

完成，
拆后门内饰的就不上图了，别的小伙伴发了好多回，方法都一样。

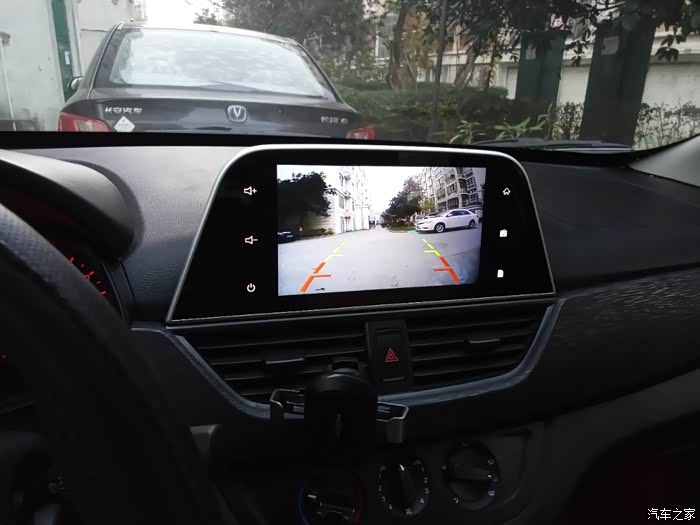

完成后的效果
以上就是原理和安装方法，不足的地方小伙伴们多指点，总结一个快速方便的安装方法
