首先感谢马甸4s店的张哥在他的热心帮助和指导下才得以拆开空调面板

之前发帖询问过也搜索过论坛有一两个帖子但是说得不详细照片也不多

之前自己尝试过一次拆到一定程度因为不知道空调拉线怎么拆开所以放弃了

下面正式开始：

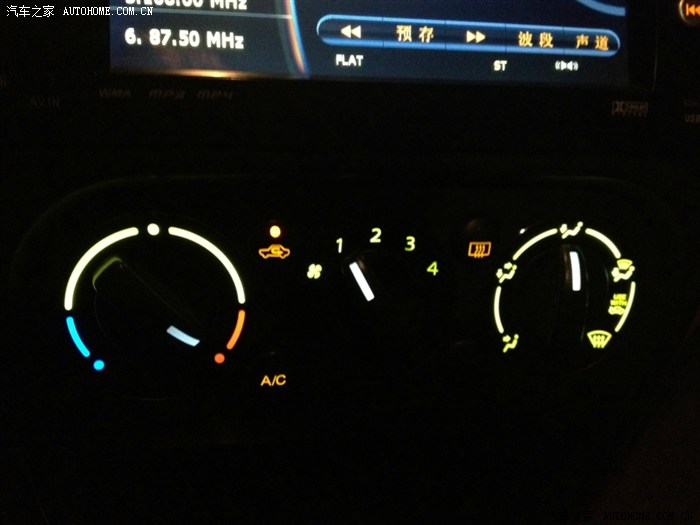

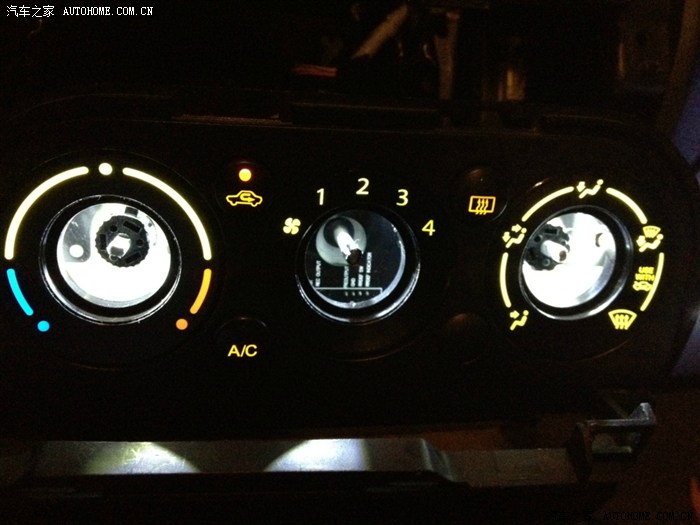

原车的空调面板背景灯是t3插座的小灯泡 3年多从右侧开始挨个坏 7个灯坏了四个了……好像坏会传染一样
tb买的T3-1SMD-3528 8MM的LED灯10个花费52元据4s说换个总成也不过百多元…………

总想拆开试一试
所以这次直接开车到4s店外面自己拆有不会的就问张哥现场解说帮忙

天寒地冻的脚都冻透了由于期间需要多次拆装电器所以也不能一直开着发动机取暖

好冷啊

拍照为4s 拆到后面天就黑了

首先是拆导航动手能力强的同学应该轻车熟路了

简单说撬开导航两侧的亮条从中央插入亮条的间隙由下往上我这么拆

而且亮条上每个卡扣的旁边都有缺口来插塑料工具

所有的塑料件的拆装最好使用哪种黄色的塑料工具非常好用也不伤车

松开固定导航的四个螺丝运力匀速小距离的抽出导航注意后面的线
看看导航背面插口的结构一般都需要按下一个卡扣才能抽出线束的插口注意不要硬拔
一般会有gps卫星天线和收音机天线需要断开可能还有倒车可视的线
收音机天线一般直接拔出即可
gps卫星天线不太紧的话直接旋开六角螺母即可
拆下的导航扔到后座

大部分的接插件线束插口和插座都有防呆设计插反了是插不进去的不要用蛮力

下面正式进入空调面板的拆卸
下面的步骤是以换背景灯为目的所以拆得比较多如果是干别的部分地方可能不需要拆

如有遗漏请指出

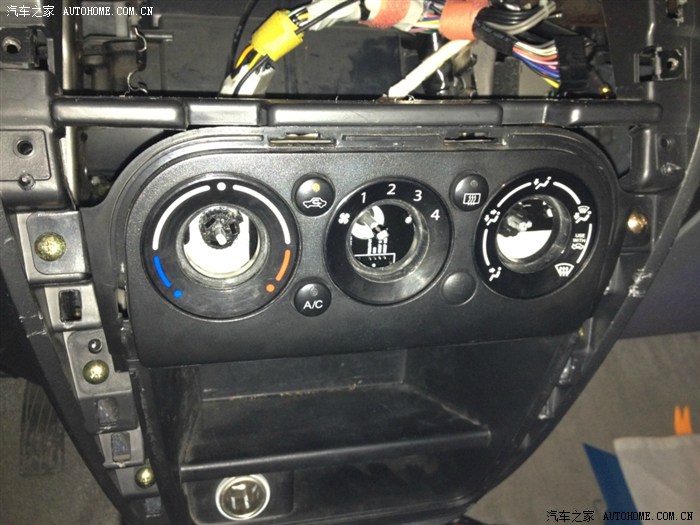

1、必先首先拆下三个空调旋钮最好使用能使得上劲的大钳子垫着毛巾夹住旋钮使劲往外拉即可

基本上旋钮多多少少都会受伤不过车老了就不那么在乎了

这里也可以顺便换tb买的圆型的旋钮不过个人觉得那个的功能性太差

旋钮有的很松有的很紧不一定可以先拉下松的那个知道什么结构了也就敢下手了
我的中间的钮很紧又因为我先把整个面板拆下来了导致没有螺丝固定需要两个人配合来拉
导致拆旋钮很费时所以拆旋钮一定要在卸面板之前进行。

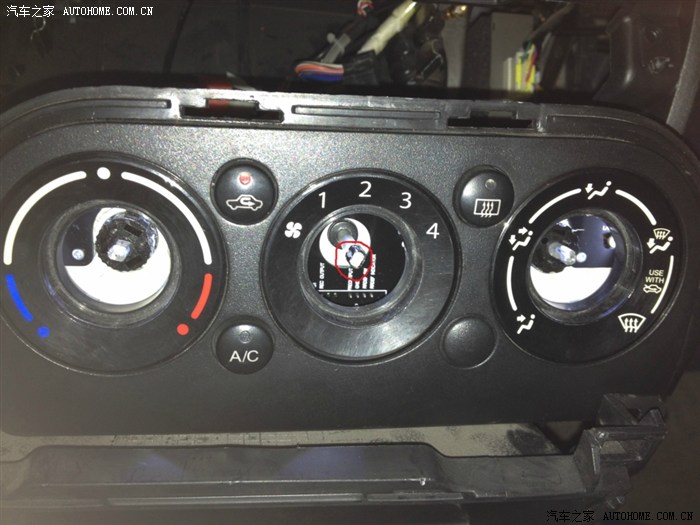

注意中间那个柱

我这个拆的时候

中间的旋钮把金属圈留在柱子上了

所以恢复安装的时候记得不要按错了把那个没有金属扣的安到中间

否则就会像坛友悲剧的一样按碎总成

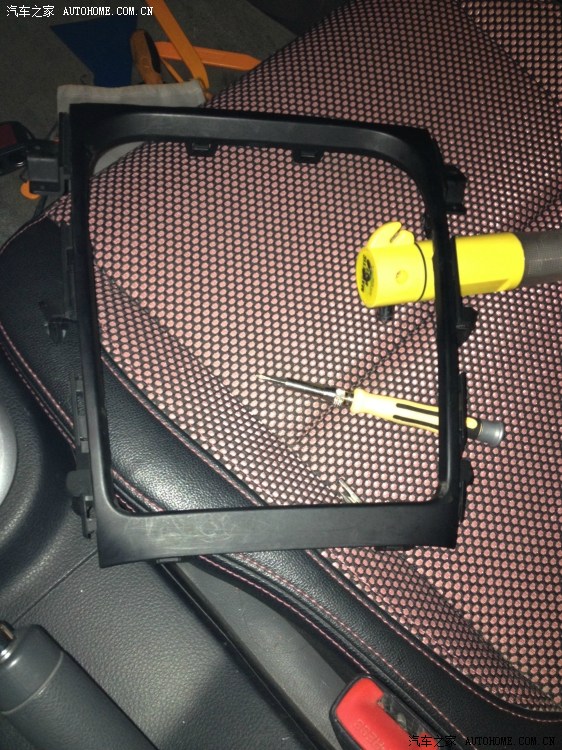

2、经过事后总结，最优化的第二步就是直接拆框就是下图这个框

先拆下剩下的可见的最上面的两颗螺丝下面两个螺丝可以不松方便拆卸

最下面不好下手的螺丝是最后再去拆比较合理或者不拆也可

拆下螺丝后黑色的圈框就是纯卡扣的固定了有这种白色卡扣的还有下面红圈里面黑色的哪种的

无论哪种其实都不需要如何去松直接往外拉即可但是要注意用力和施力点
感觉位置不对使不上劲或者塑料框形变太大要断就换个地方撬
最后是把这个黑框能单独拆开的。

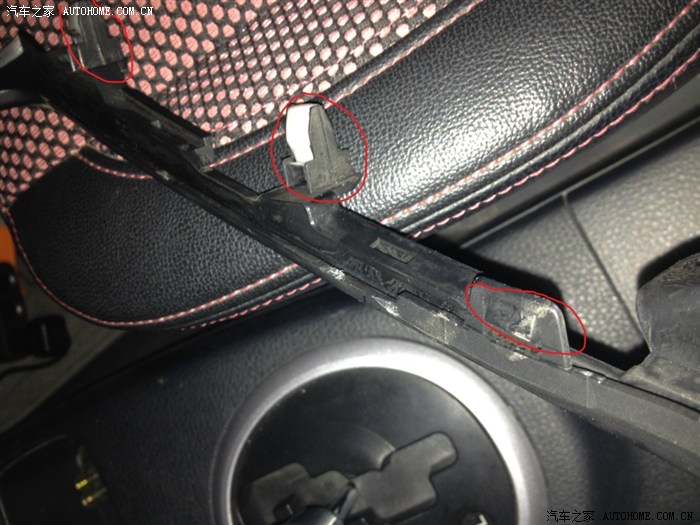

上图标出的都是卡扣

白色的卡扣用得比较多可以事先准备几个防止拆装的时候丢失

黑色的卡扣其实两侧都是斜坡拆装都是直接拔出和插入的不需要用螺丝刀别

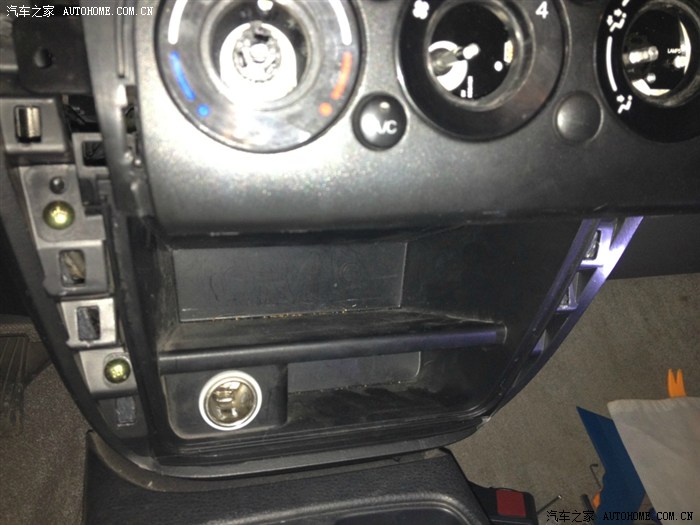

3、拆了这个黑框下面的螺丝也就能松了但其实如果不想动点烟器的话不松也行
空调面板下面的两个格子和点烟器那是一个整体，空调面板和这个整体是由两个卡扣固定在一起的

所以直接拉开空调面板就行。

这张图插入前排了

其实下面的不拆开也可以的点烟器插口的线很短下面这一大块不方便取出

右边黄色的就是专门撬塑料件的工具

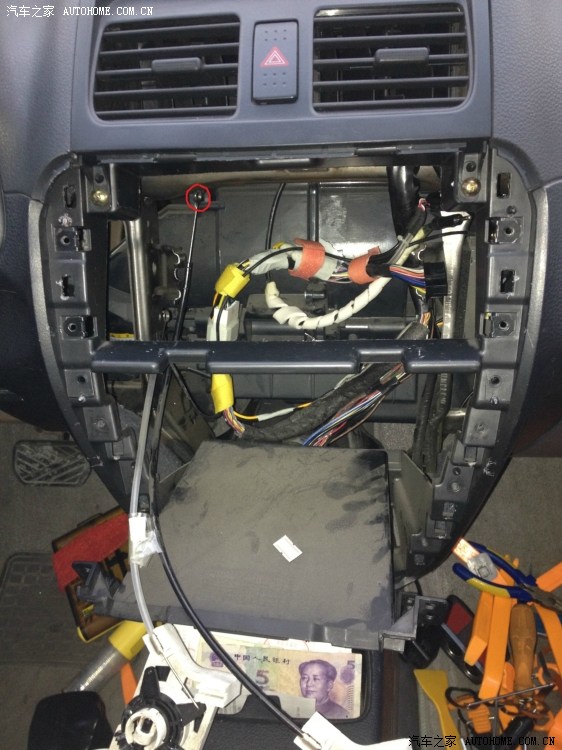

可以看到黑白两根空调拉线和线头的圆圈

mao yeye 在看着你哦

4、这一步可以在3之前做，就是松开空调拉线一黑一白
这两根线是连接到中控里面左侧的控制梢上的
如果想操作方便可以先把方向盘下面护板拆了更好操作
做以下操作的时候我是躺在主驾地板上操作的比较考验腰…………
松了护板最下面的两个螺丝后直接撬开整块板就行了都是卡扣固定的就是左下角稍微麻烦点
但是能动手做到这里的同学相信能轻松处理这里的小问题

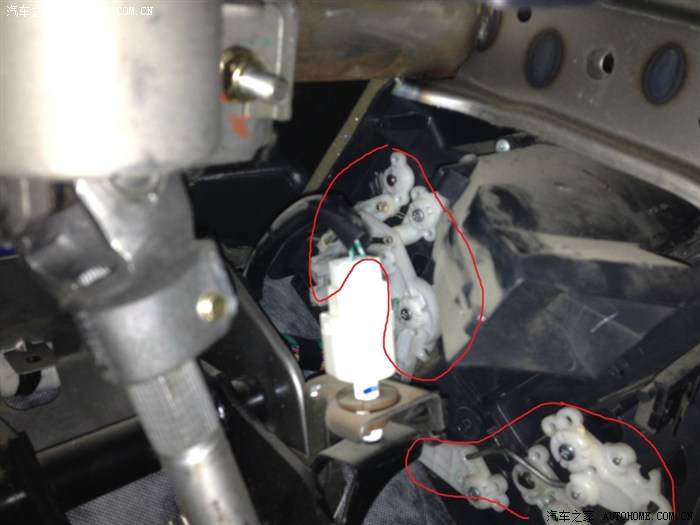

拆了面板后顺着空调线就能看到空调拉线的头是金属圈套在插销上
捏着插销圈圈很容易就能拆开玩过自行车线闸刹车的看到这个结构一定很亲切
然后空调的外套管是用金属片卡住固定的稍微使劲掰开点把套管拉出来即可
这样空调拉线就可以和空调面板一起被拆出了
不松拉线空调面板拉不出来

拆空调拉线连接旋钮这边很不容易拆

时间长了润滑少了拉线很涩可以上上润滑脂

5、注意拆开空调面板后面两根控制线束
一黑一绿一大一小一上一下都有卡扣结构注意观察不要用蛮力都能轻松拆装的

6、松开了拉线和控制线束空调面板就可以单独拿出来了不过拉线非常硬
我们也只是需要把面板拉到外面方便操作就可以了

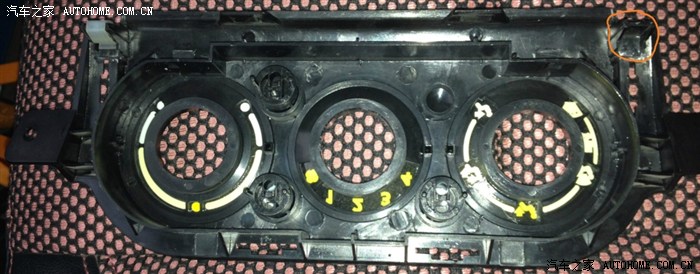

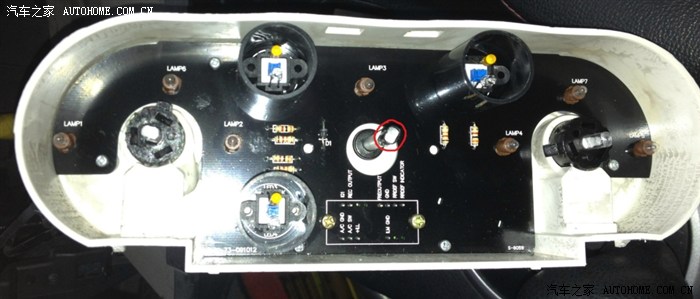

白色的后壳和黑色前盖有四个白色卡梢卡住的顶开就能分开面板和白色盒子

右上角的白色卡扣丢了一个都不知道什么时候没的
