        书接前言，之前已经完成了四门喇叭更换、四门隔音、dps安装，全车音响改装就剩低音炮了，作为音响发烧友，必须要将音响改装进行到底。
        某东搜索了个价格适中的后备箱低音炮。关于低音炮的选择，有3种车载低音炮，第一种是放在椅子下面的超薄型低音炮（缺点是效果一般）第二种是备胎式低音炮（优点是尺寸大效果好，缺点是占地方，而且虎八的备胎装在下面，无法安装备胎低音炮），第三种是后备箱式的（优点是效果好，缺点是占地方）。下面介绍的这种就是后备箱式的低音炮的安装。

焦急的等待了2天，周日早上，低音炮终于到了，尺寸长40cm，宽34cm，高29cm，放入后备箱效果如下：

一直没敢买低音炮，因为始终搞不懂，低音炮的接线怎么接的，查询多方资料，在群里和改装的朋友们热情探讨之后，得下了下面的结论，特地写出来供大家参考。

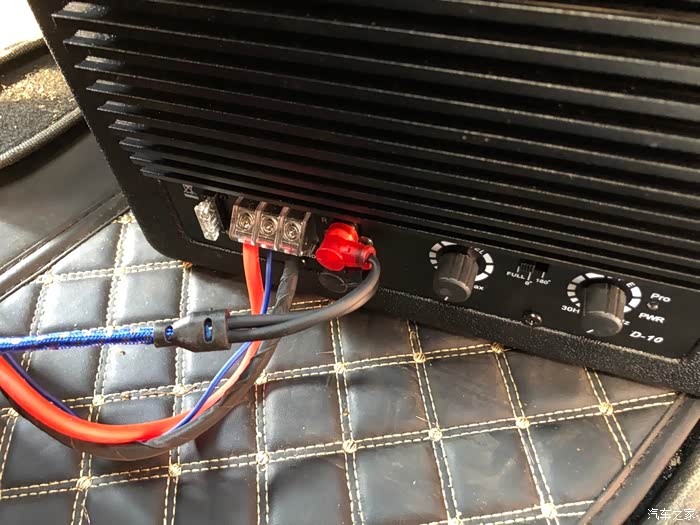

低音炮主要有四路信号：下图示意
1.电源正极  一般接电池的正极；
2.低音炮开关信号线，一般接ACC（可以让低音炮随车机打开而打开，不用常电）；
3.信号源 一般用高转低接左右喇叭的信号，有dsp的直接接dsp的低音炮信号线
4.电源负极  接搭铁

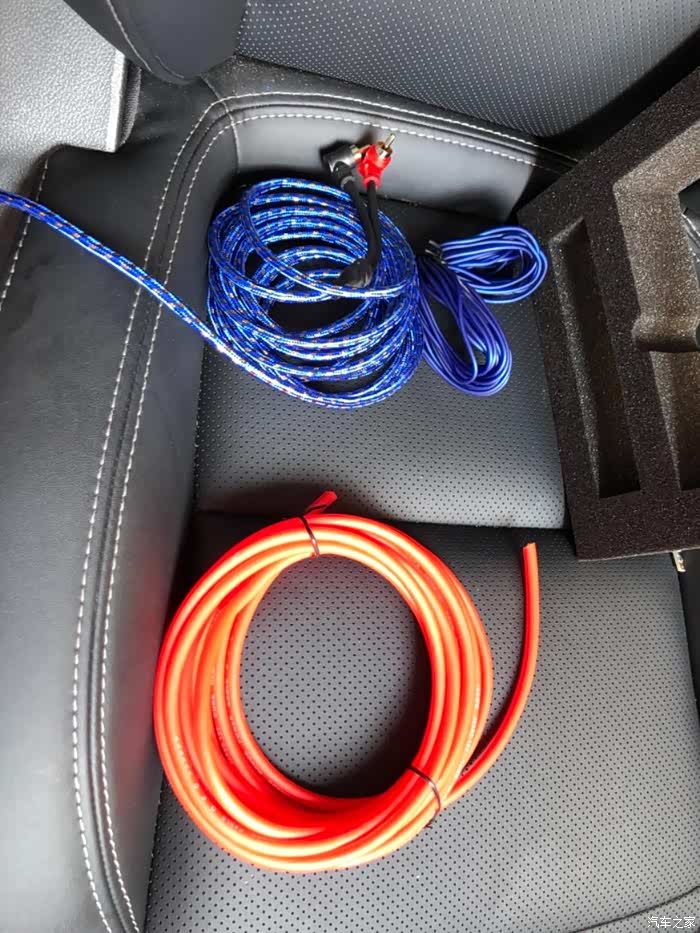

下面是送的线材，红色是电源正极、蓝色是开关信号线、花的是音频信号线。另外一个黑色的电源负极，没在这边在后备箱，没有拍到，和红色的一样粗，只是短了些

下面将各个信号的线材和具体接线方式总结下

1.电源线
电源线涉及到整体低音炮的供电，因为车载电压是12V，所以在功率一定的情况下，电源线需要承载很高的电流。
       电源线的标注是10awg，换算成平方，就是5平方毫米，栽流25A，计算功率12*25=300w，功率在300w左右。这个是额定功率，瞬时功率还可以更高一些。基本够用

2.开关信号源

开关信号源一般接ACC，当车子上电时，低音炮才打开，防止持续通电导致电池过放。因为只是信号源，不涉及到电流，所以可以很细

开关信号源，准备接绿色ACC的电

3.音频信号源
音频信号源，如果没有dsp，需要将前门喇叭两路，接高转低的板子，然后接到低音炮
这边有dsp，直接接下图的B区,OUT5、6

4.电源负极
   12V的负极，一般都将接搭铁，实际就是将座椅的螺丝，拆下来，。负极接过去。

         音量开到40%，就能满足需求，再开大，可以将人震飞起来。
