被认证了，庆祝一下，顺便发V5 1.5T保险丝图片给大家备用

       今晚上论坛潜水，惊喜的发现自己变成认证车主了，高兴！顺便发V5  1.5T自豪版车型的保险丝图片，以备大家万一发现保险掉了的时候可以拿来对照着装回去，这样就不用为了颗保险丝专程跑去维修了，对本地没4S的车友应该比较适用，喜欢的就拿去吧。精华贴了，补充驾驶舱备用保险丝和保险丝夹子的位置图。另外不同配置的车型保险丝的数量可能不同，建议大家把自己车上的保险丝位置拍照留底，有备无患。

      最近手痒，再次更新驾驶舱保险盒常电示意图。（顺便提前提醒一个常见的问题，关于雨刮冻住之后烧保险的问题，据车友反映，烧掉的保险丝除了可能是驾驶舱保险盒里的F23、24号保险（及前后雨刮保险丝）之外，还有一个可能就是驾驶舱保险盒里的F2（即“刮水器维修电源”的保险）烧掉了，看不明白的童鞋请慢慢往下看）。

      （2014.08.04补充）后座点烟器插座的保险是哪个呢？新车主估计都搞不太明白，包括我。经亲身经历，证实此保险丝的编号为驾驶舱F28"电源插座“（蓝色保险），如果哪个乱接电器弄坏了，自己鼓捣一下吧，不过要吐槽一下，这个保险确实太容易烧了。

      再次更新（2014.03.20）V5的蓄电池容量还是有点偏小了，一直接常电的话，电瓶还是有点吃不消的。我接了三个常电的记录仪（带GPS），估计耗电量过大了，用了一年多之后出现过两次打不着火的情况，改接到非常电接口后恢复正常，建议希望接常电的童靴使用带有低压自动断电功能的线来接电，也就是电压低于一定数值时自动断电，以确保有足够的电压来保证车辆能正常启动，看不明白的可以自己去度娘那里问一下

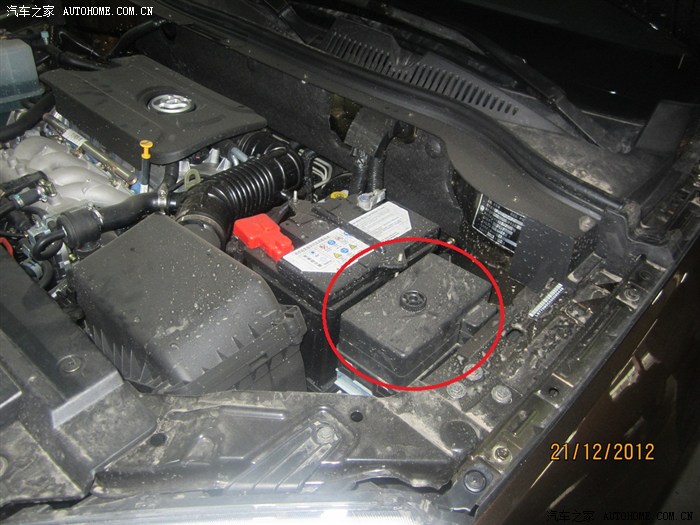

       先是发动机舱保险盒位置示意（最新补充：说明一下，红圈位置处的盖子的内侧有机舱、驾驶舱的保险位置示意图，拧开盖子后反过来就看见了，很贴心的细节，赞一个）

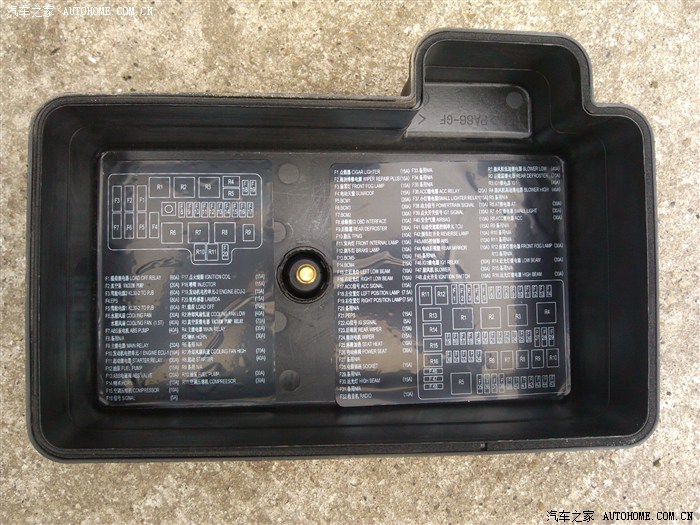

盖子的背面

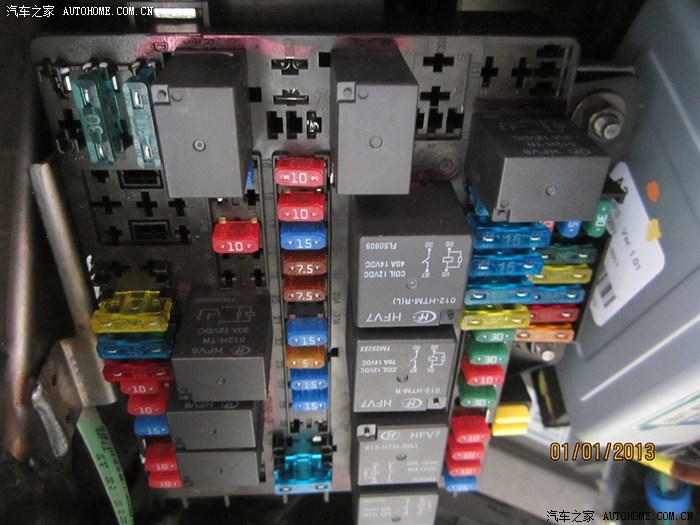

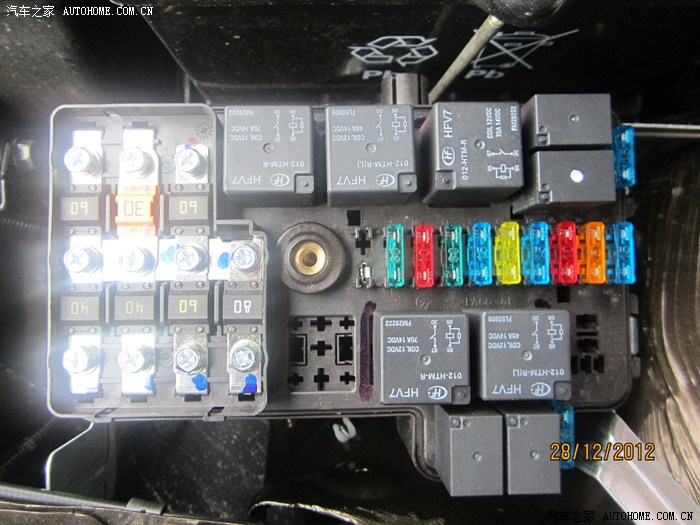

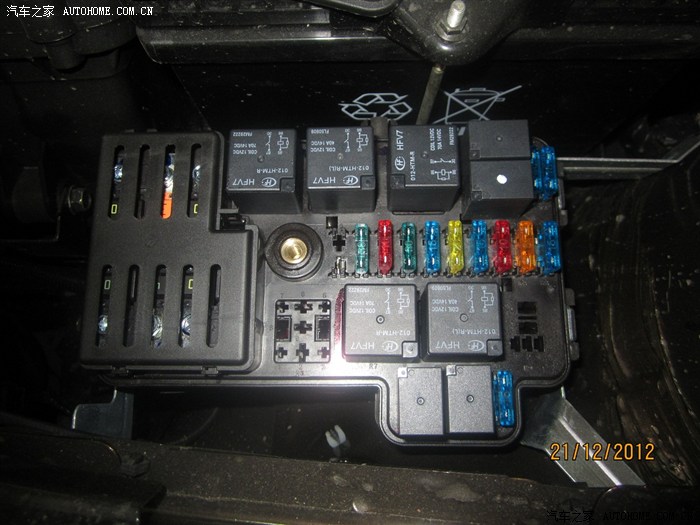

下面两张是打开后的

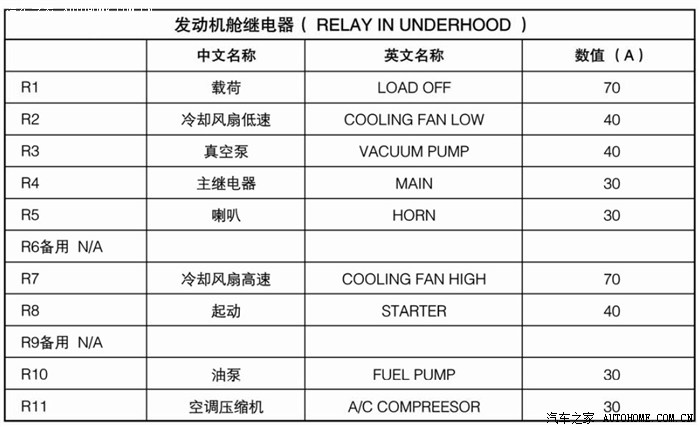

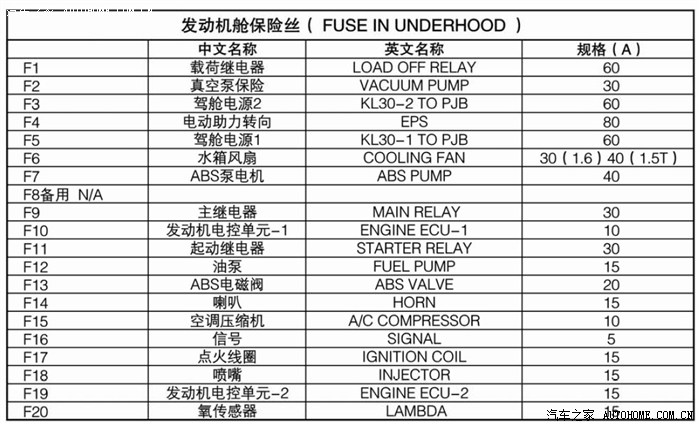

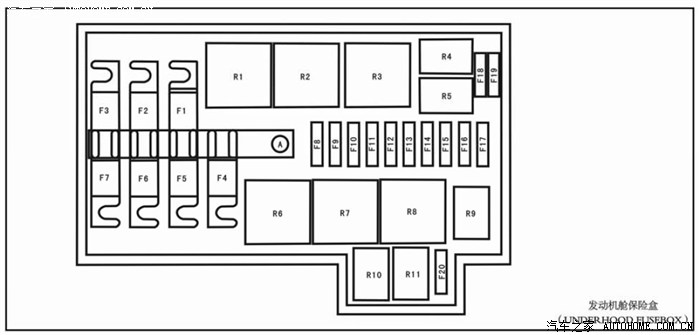

对应的说明

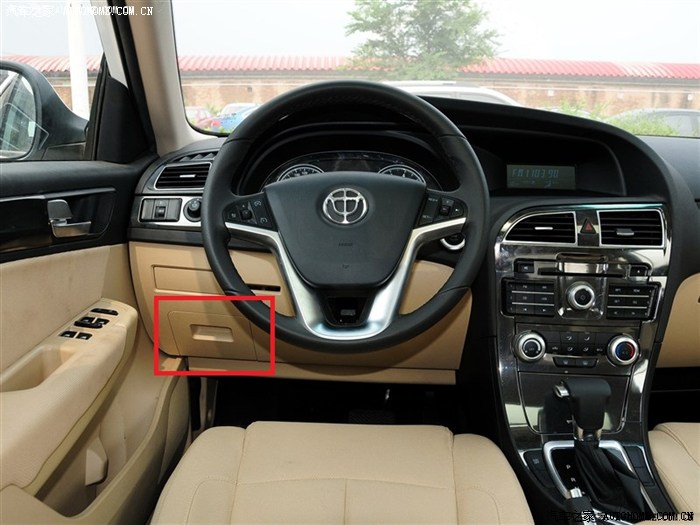

下面是驾驶舱的位置示意，用手往外稍稍用力拉红框处的把手就可以把盖子拉开了

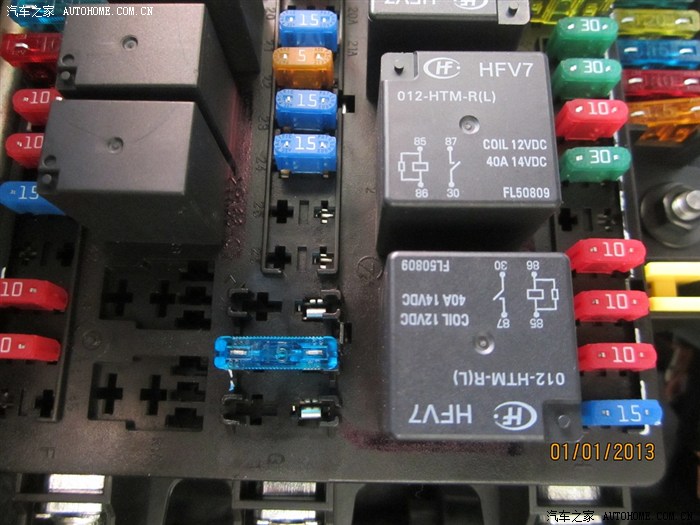

驾驶舱保险盒打开后的，注意看，不是我故意拍斜的，而是这组保险丝本身就是向下倾斜的，所以更容易脱落，所以保留保险丝位置的照片就显得很有必要了。
以下两张分别是上、下两部分的，因为中间有块装饰面板挡住了，没法一次拍完正面的，所以只能分两部分拍了，中间有部分是重叠的，稍微仔细看一下就明白了，先放上半部分的图

这是下半部分的

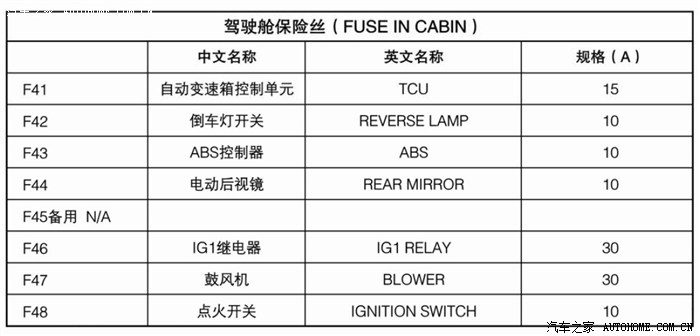

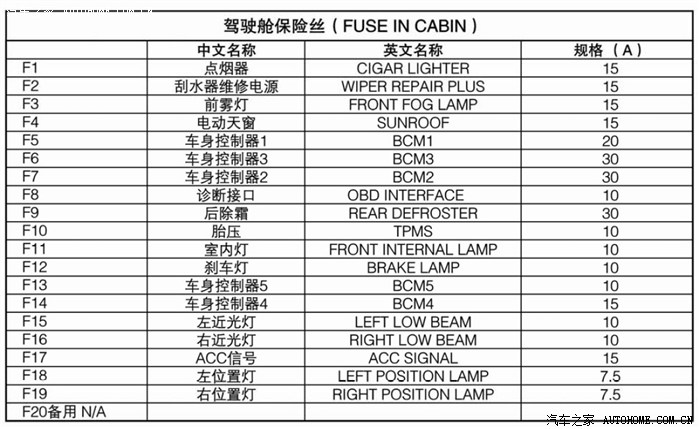

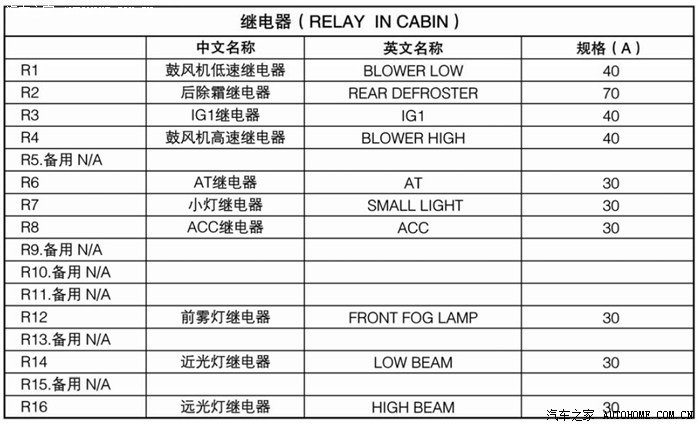

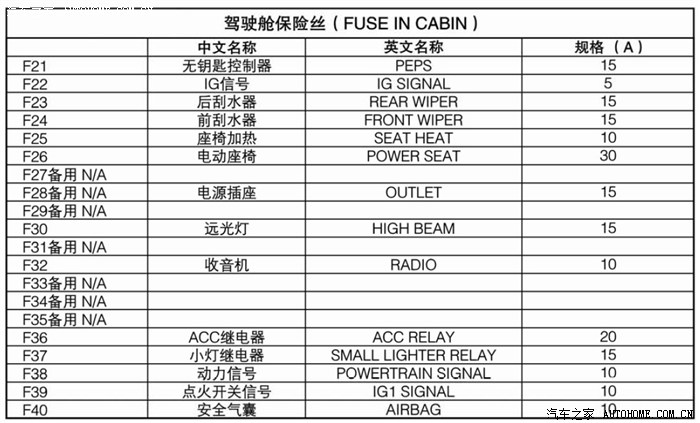

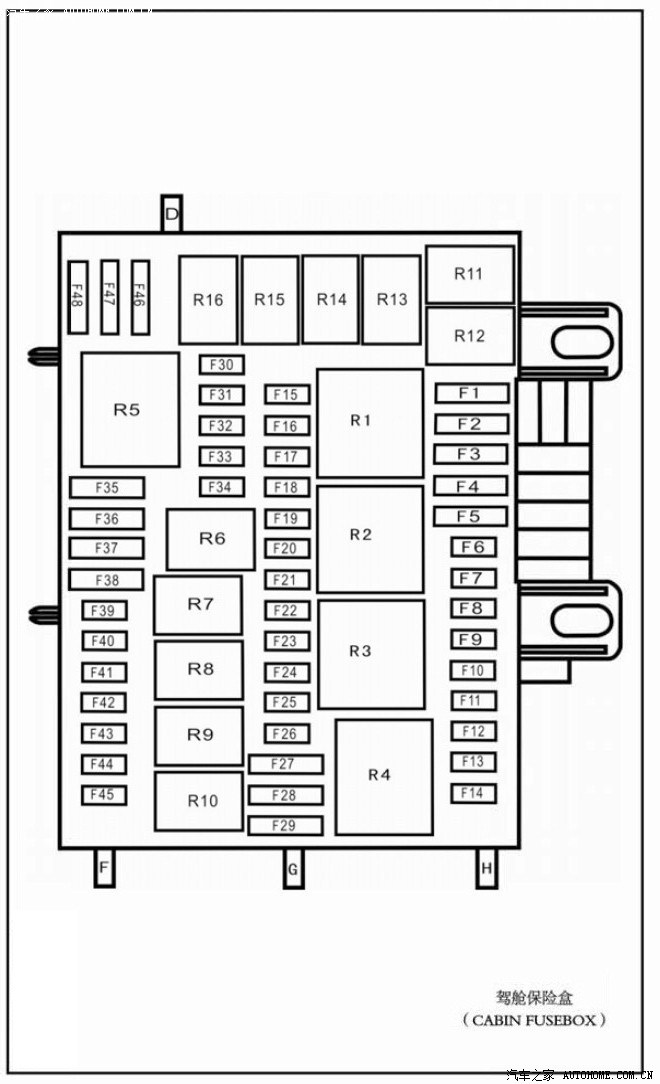

对应的说明

       搞定，希望对大家有所帮助，

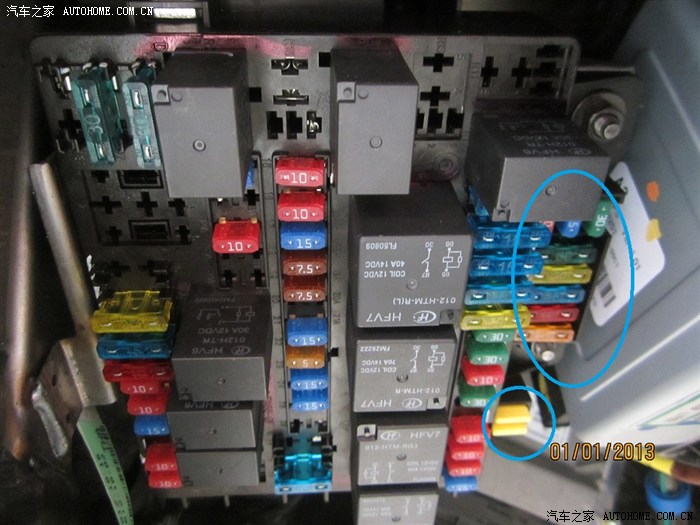

最后补充驾驶舱备用保险丝和保险丝夹子的位置图，看下面这张图，大家有没有注意到右边蓝色框框里的保险丝是没有编号的，没错这些就是备用保险丝，每个规格的都有一只，底下蓝色框框里那个黄颜色的就是保险丝夹子了，不是有好多车友说保险丝难拔吗？难拔才不容易掉，设计没问题，问题在于大家没注意，现在有了夹子，省事多了，亲测可用，各位爱折腾的主赶紧动手吧。不过拔坏了可别找我呀。
