【图文解析朗逸冷却循环系统工作原理】驳论坛“名人”的毁车言论

刘金娜]请之家来次“谣言终结者”测试＝改四通阀会危害发动机吗（注意！帖子大部分内容是抄袭来自比亚迪L3车友的）
http://club.autohome.com.cn/bbs/thread-c-614-43702041-1.html

感兴趣的车友可从212至380楼查看，面对众多质疑看看他的表现！

激将法把我逼急了拿朗逸作赌注＝看赌徒是如何炼成的？
http://club.autohome.com.cn/bbs/thread-c-614-44223591-1.html

刘金娜变换的另一块阵地，看看他在败下阵来的丑态表现http://club.autohome.com.cn/bbs/thread-c-614-44375112-1.html

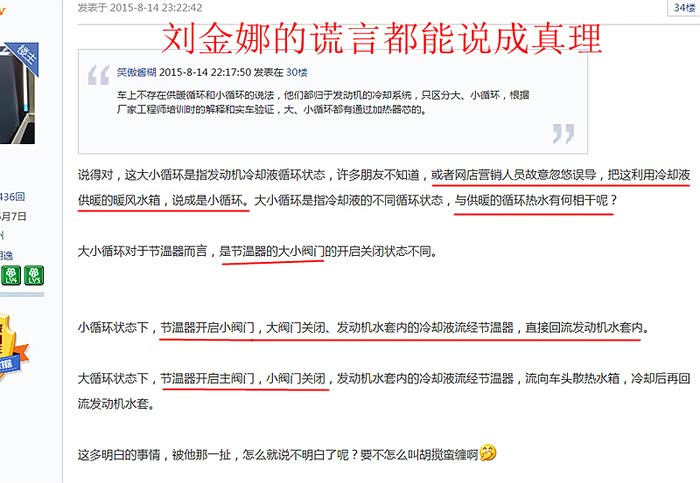

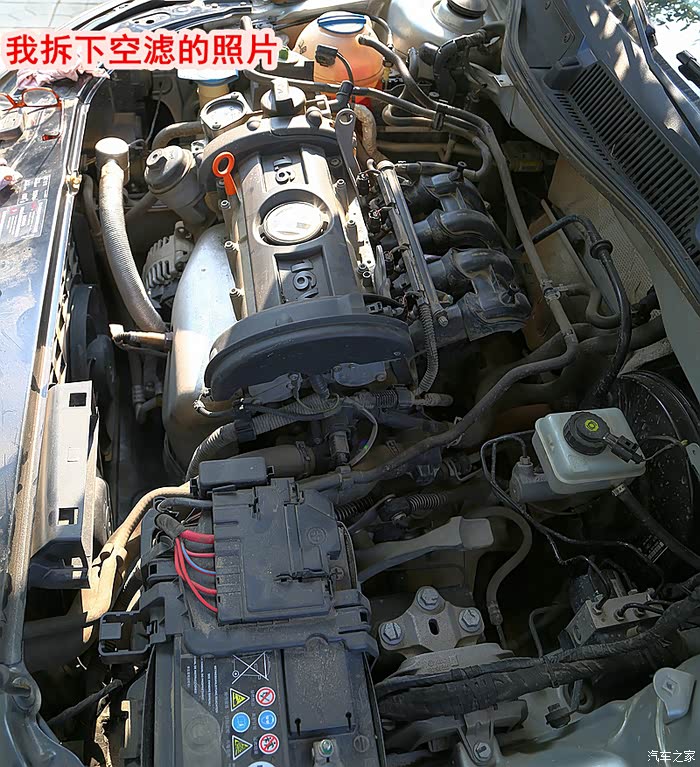

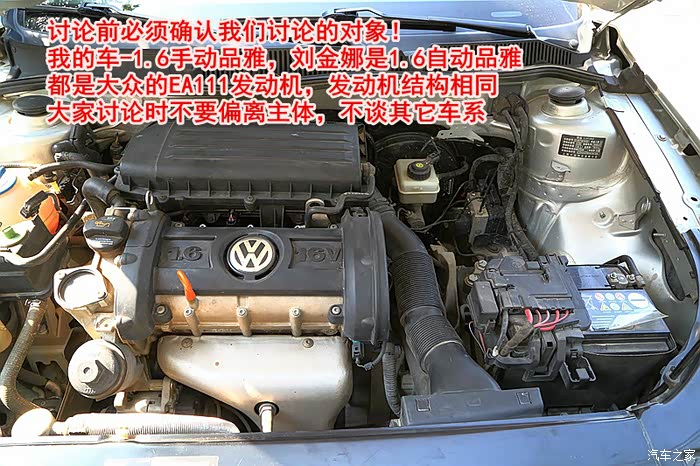

图1 自拍图

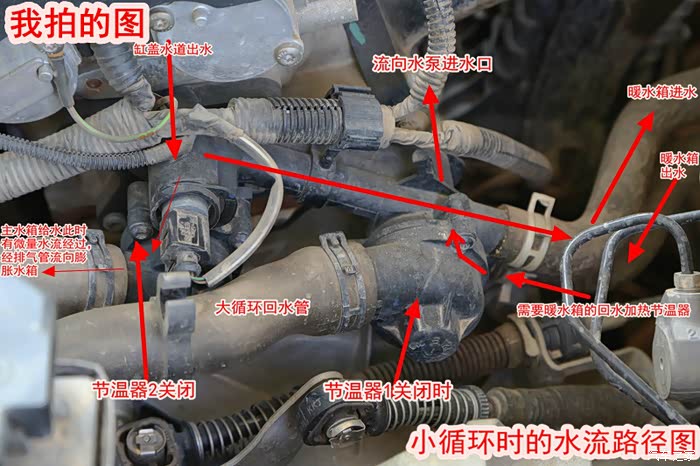

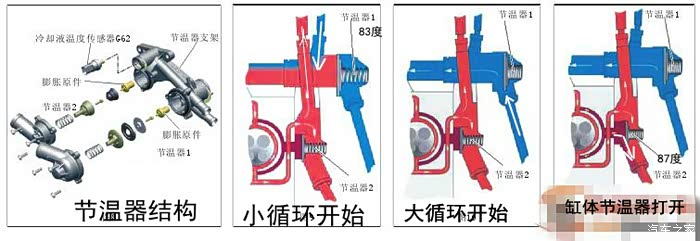

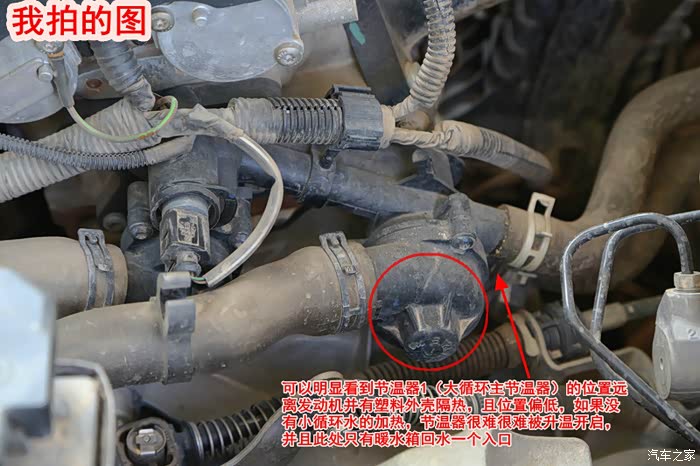

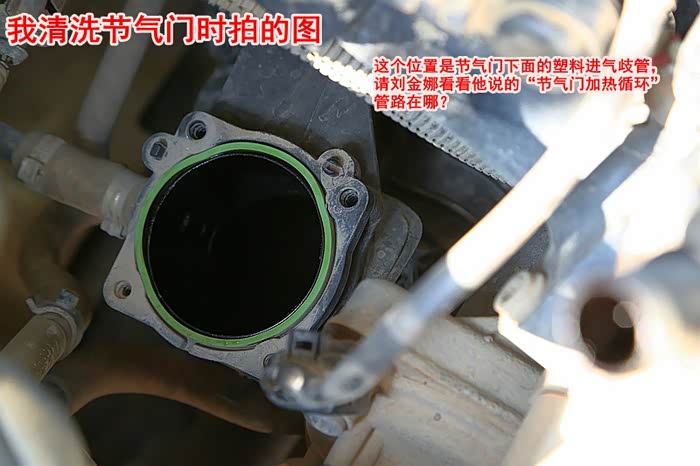

图2 自拍图

图2-A 自拍图加编辑

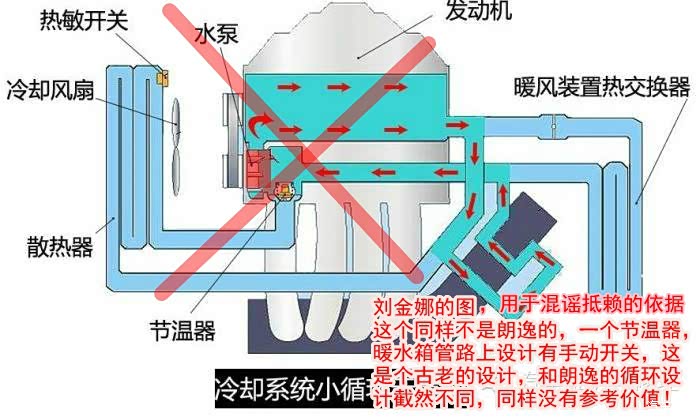

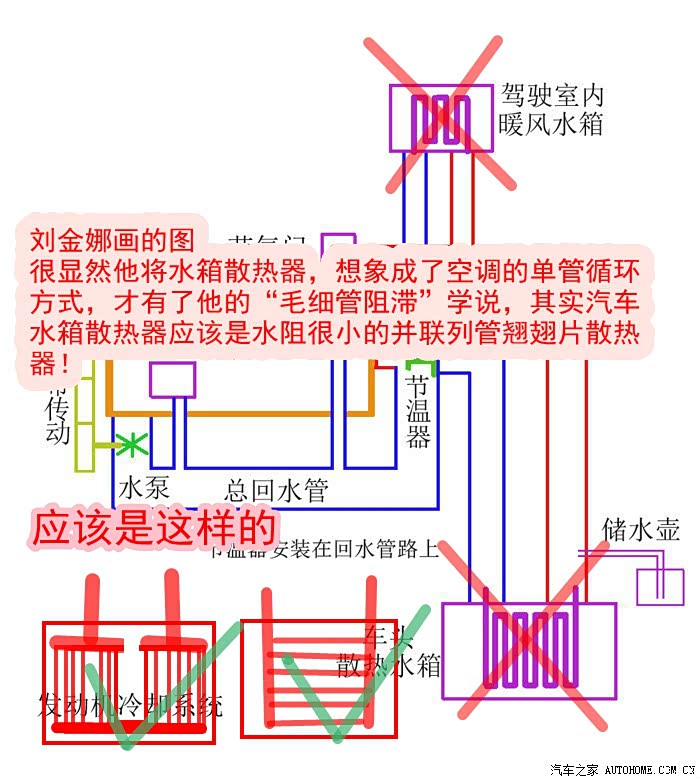

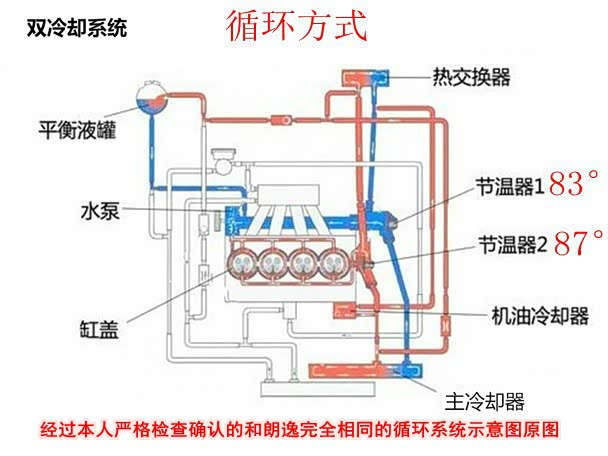

图3 转图（我仅加注了节温器至暖水箱的水流方向）

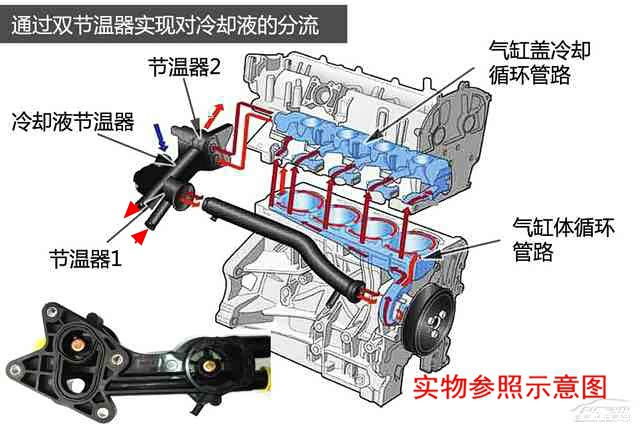

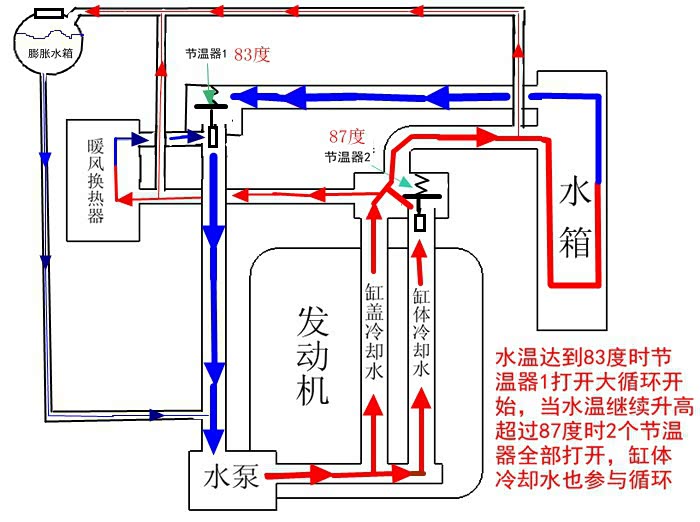

图4 转图

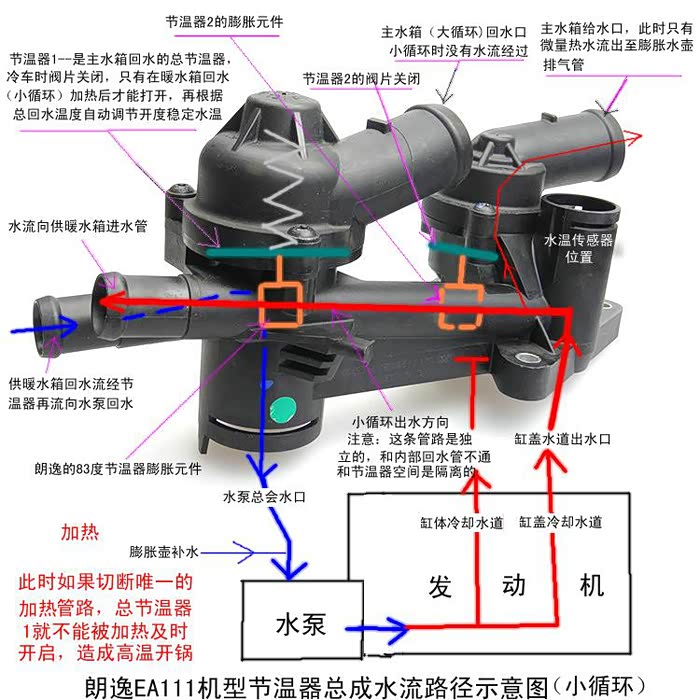

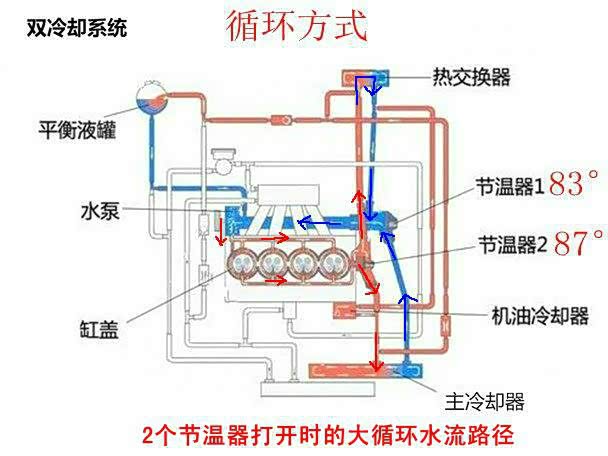

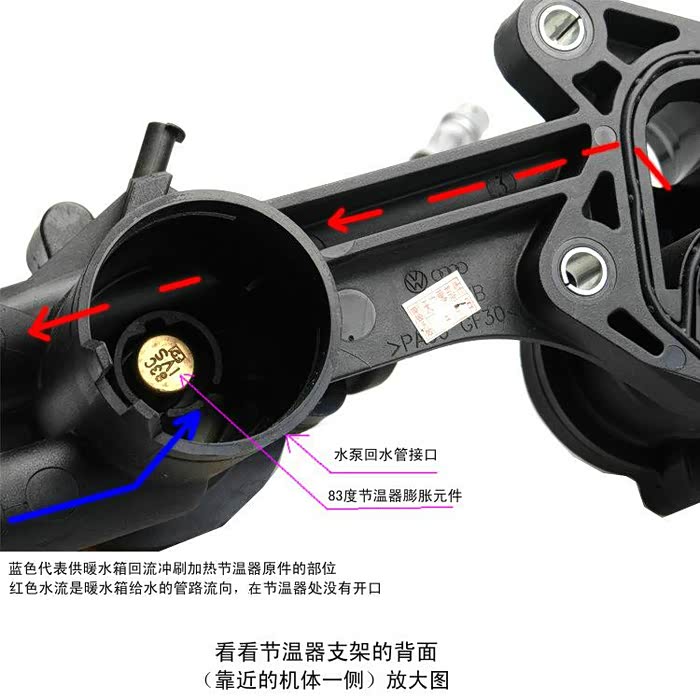

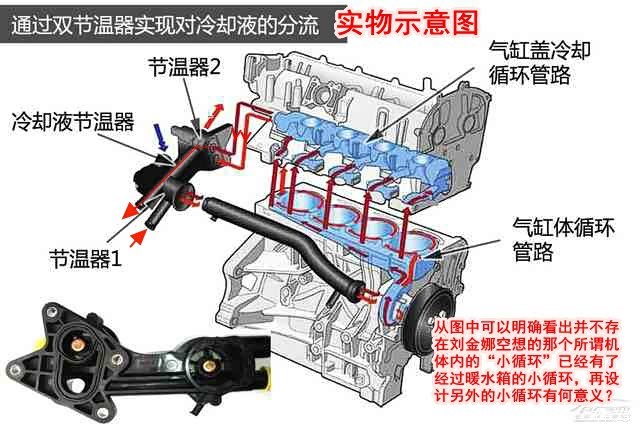

图5 转图+标注

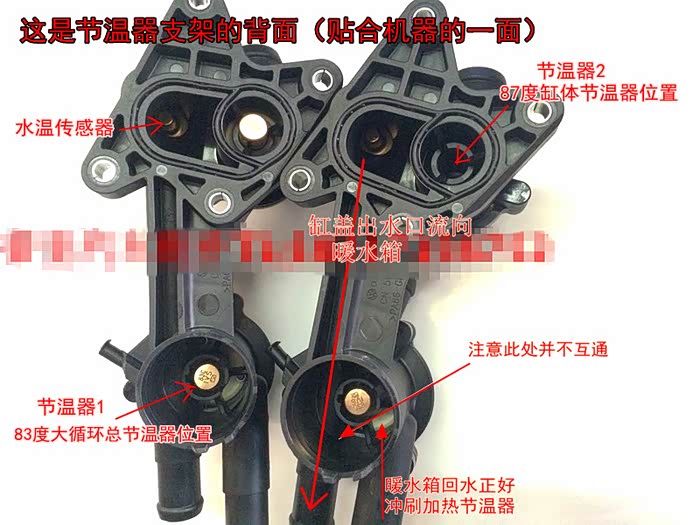

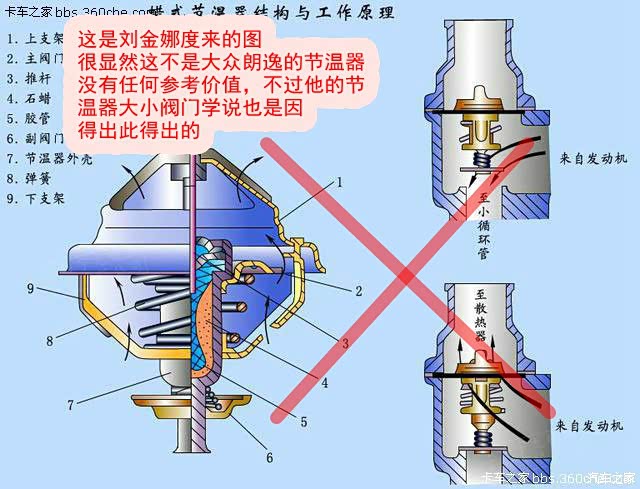

图6 转图+标注

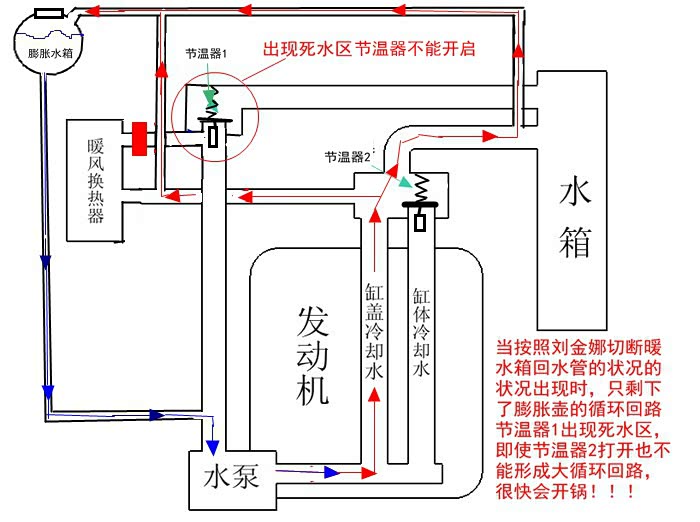

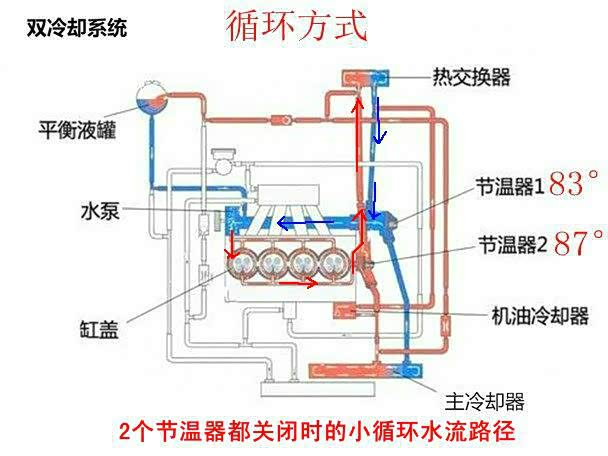

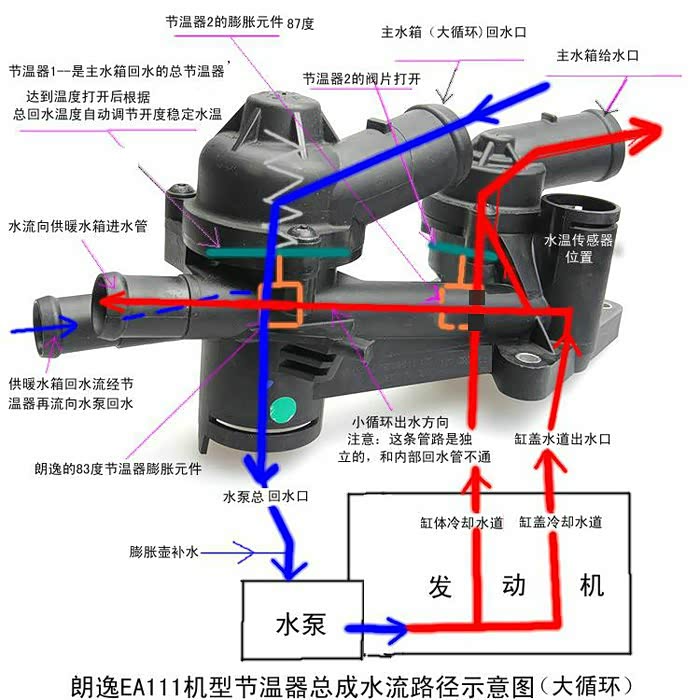

图7 本人原创图  管路与图2A我的车型完全相符

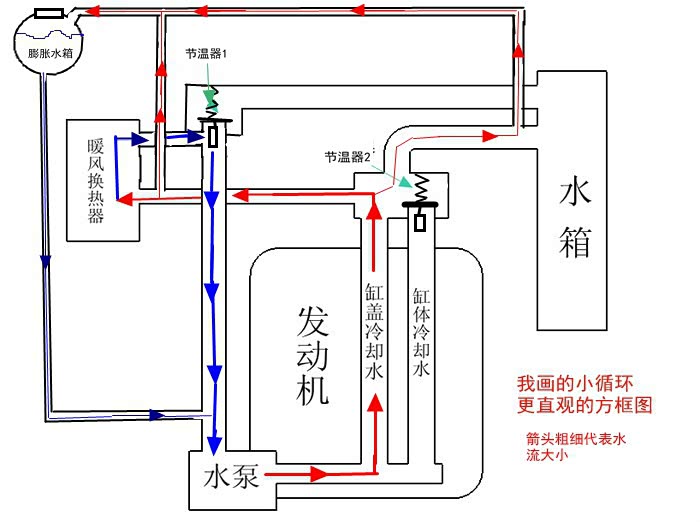

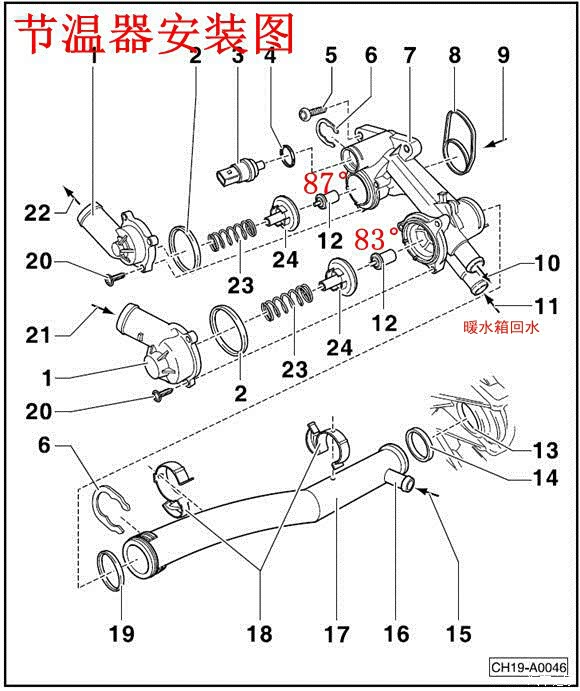

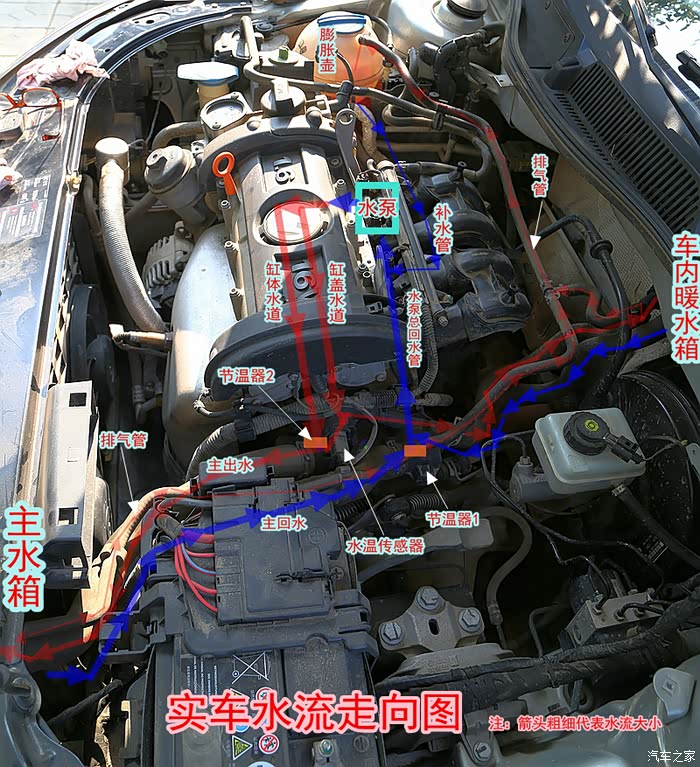

图8 本人原创图   管路与图2A我的车型完全相符

图9 本人原创图   管路与图2A我的车型完全相符

图10 自拍+标注

图11 自拍+标注

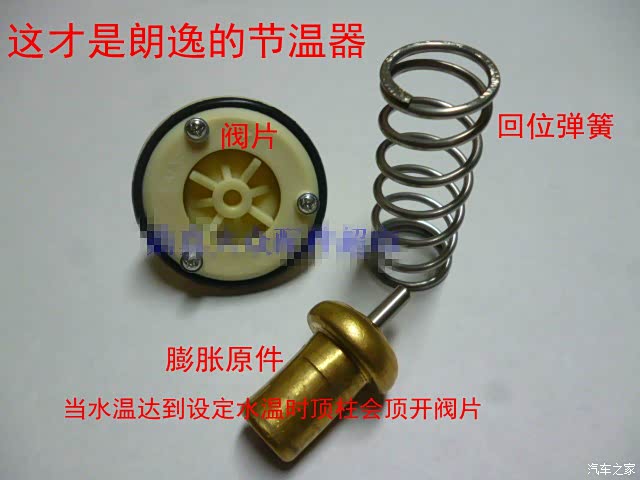

图12 转图加编辑

图13 转图加编辑

图14 转图加标注

图15 转图加编辑

图16 转图
注：本帖中部分图片转自技术达人牛牛刺客车友的加装节温器的帖子，感兴趣的车友可以参考：【DIY第九季--加装双节温器】 一楼不定时更新使用情况http://club.autohome.com.cn/bbs/thread-c-614-40472462-1.html

图17 转图+标注

分割线-------------------------------------------------------------------------------------------------------------

图18 截图

图19 截图

图20 截图

图21 截图

图22 自拍+标注

图23 自拍+标注

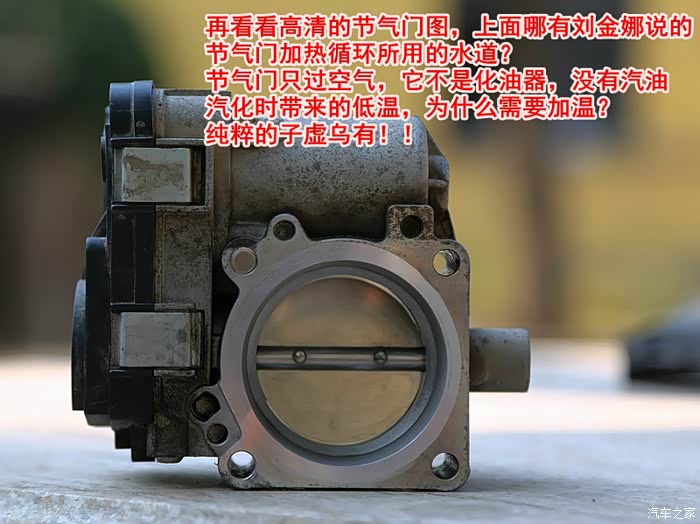

图24 转图+标注

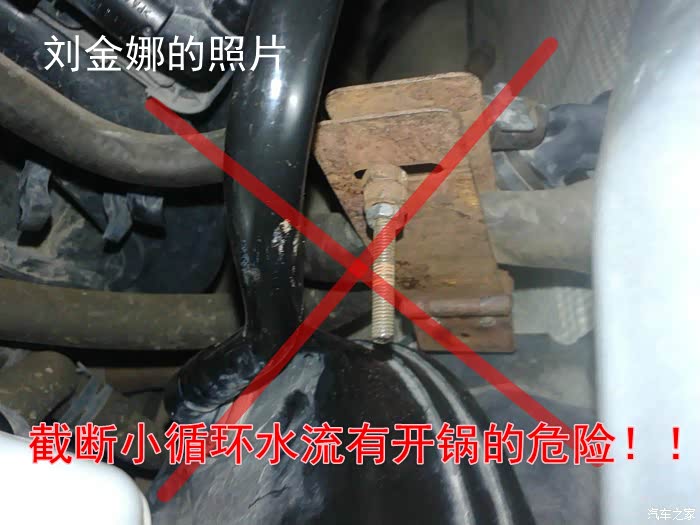

图25 来自刘金娜贴中的图+标注

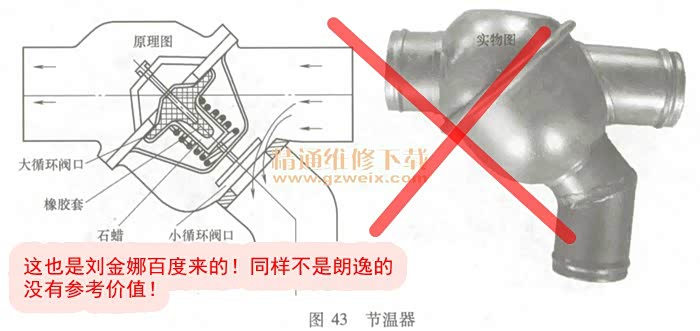

图26 来自刘金娜贴中的图+标注

图27 来自刘金娜贴中的图+标注

图28 转图+标注

图29 来自刘金娜贴中的图+标注

图30 来自刘金娜贴中的图+标注

注：本帖后期增加了第2-A、3、12、13、15号图片
