【折腾无罪，改装有理】简单改锁车响一声教程

  大家都知道帝豪原车不带锁车确定音，很多车友后期加装的升窗模块就带了这个功能了，那么有部分车友没有加装升窗模块，又想要锁车响一声怎么办呢？一个普通五脚继电器解决问题。
  【非专业人士，如有不对之处，请大家及时指出，以免误导其他车友，谢谢！】

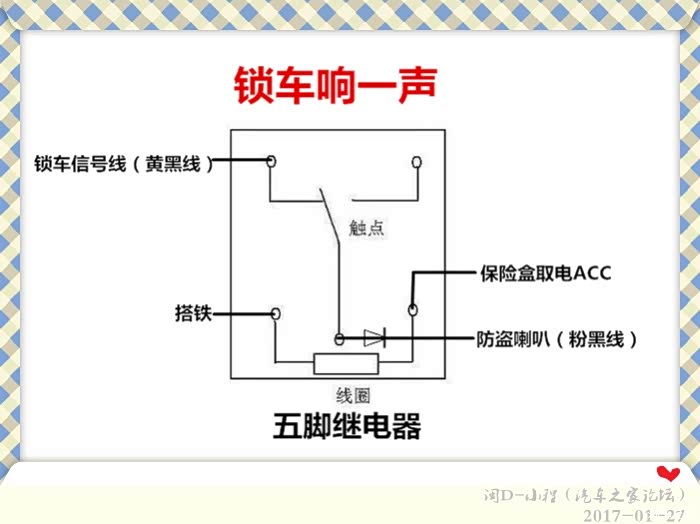

普通五脚继电器接线示意图，需要接4条线，保险盒ACC取电（直接取点烟器保险丝），负极搭铁，锁车信号线（黄黑线），防盗喇叭线（粉黑线），16-17款没有防盗喇叭，可以接前喇叭线（红黑线）。

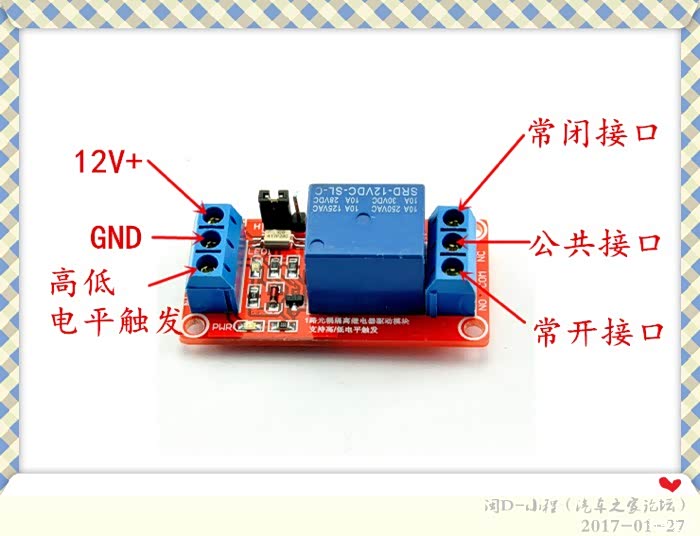

大家也可以淘宝买这种继电器模块，一个几块钱，有接线柱，方便接线。

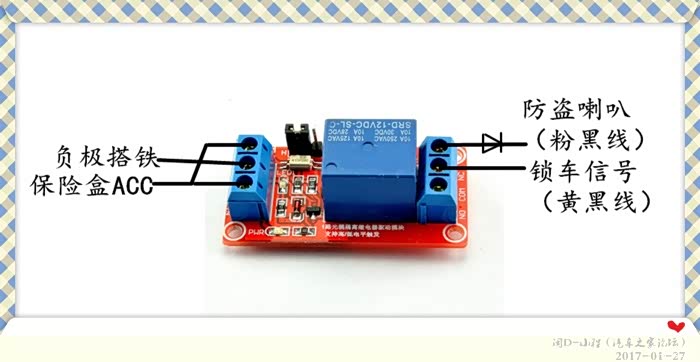

接线示意图

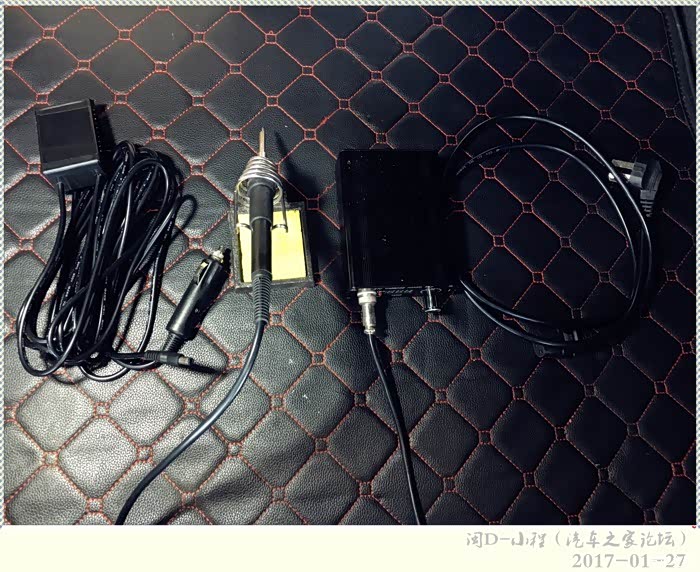

分享一下自己的焊接工具，白光烙铁，很好用，淘宝买了升压模块，自己DIY了一个车载电源，方便在车上使用。

  接下来发一下自己用普通五脚继电器接的图，大概要用到，五脚继电器，取电器，免剪线连接器，二极管，电阻，电线。

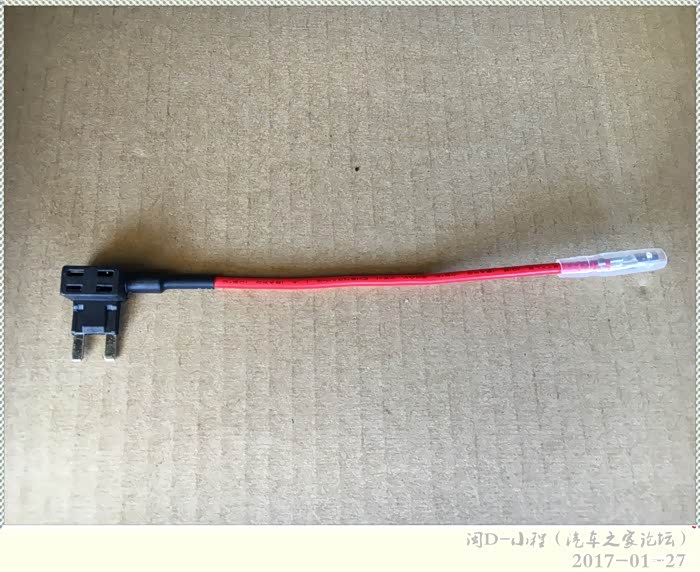

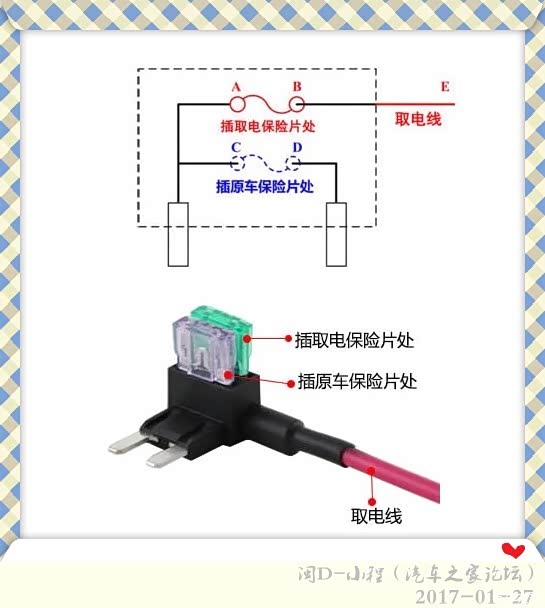

淘宝买的取电器，方便，直接保险丝插上去就可以。

取电器是有分方向的哦。

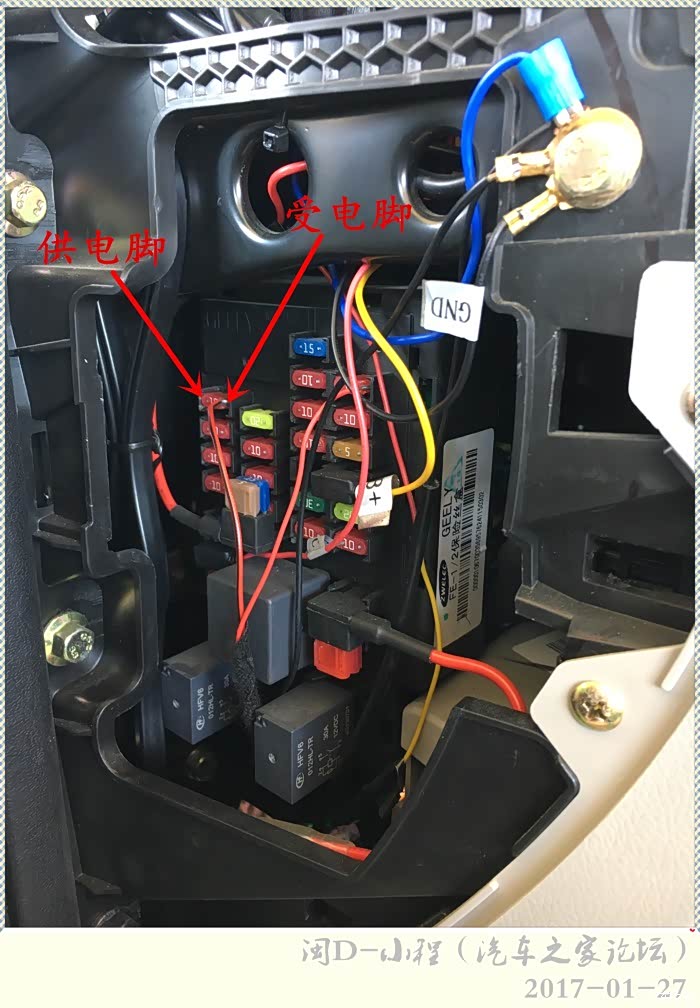

保险盒保险丝方向，分供电脚和受电脚。（此图只示意保险丝方向，不作取电示意）

  不想用取电器的也可以自己做一个取电器。

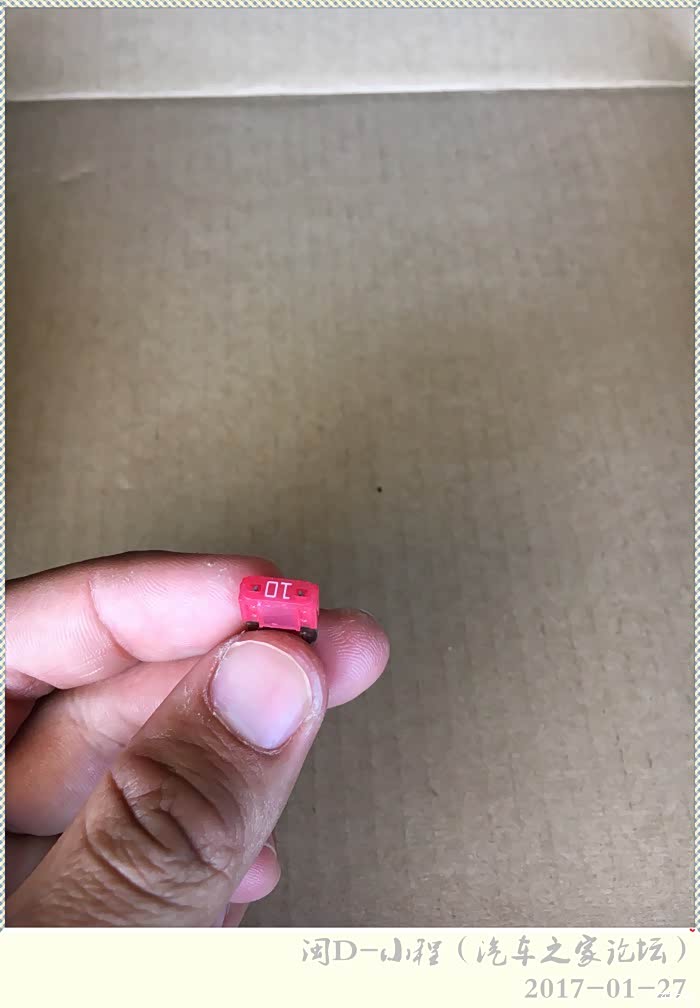

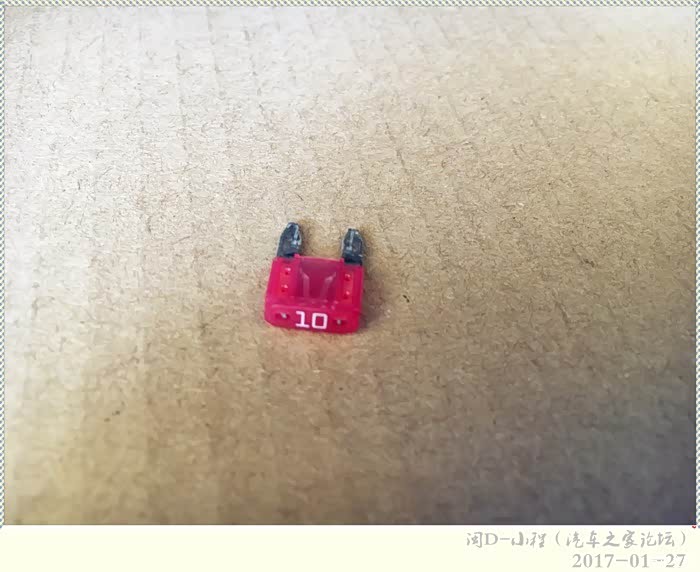

原车保险丝（我就用10A的示范了，点烟器保险丝取电可以用15A）

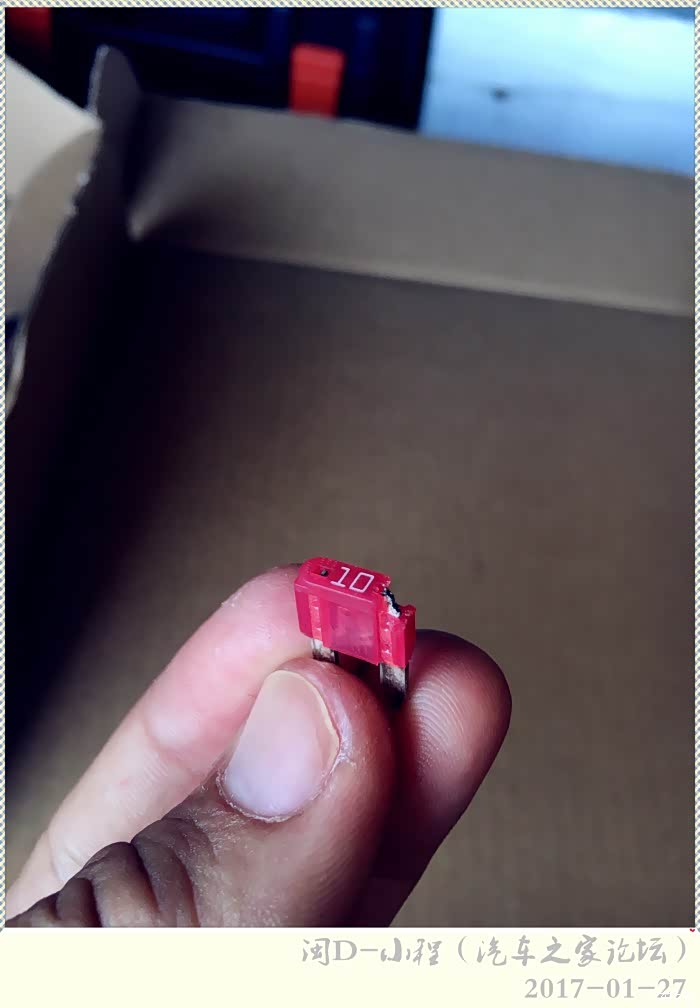

一头剪掉，方便焊接

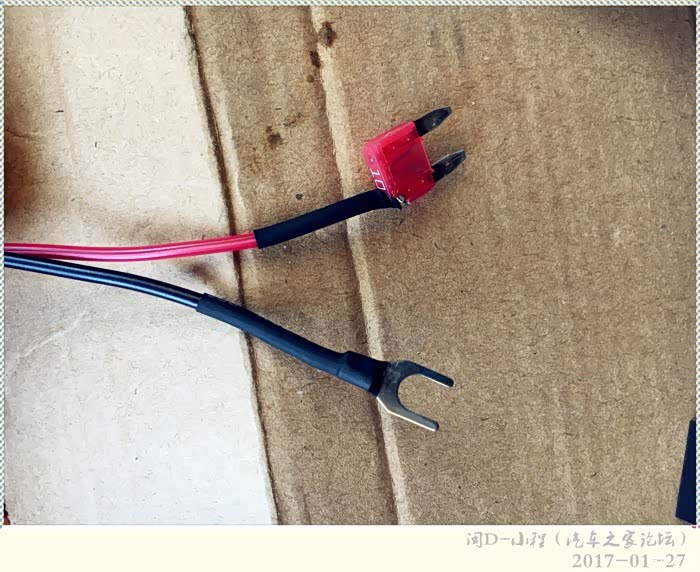

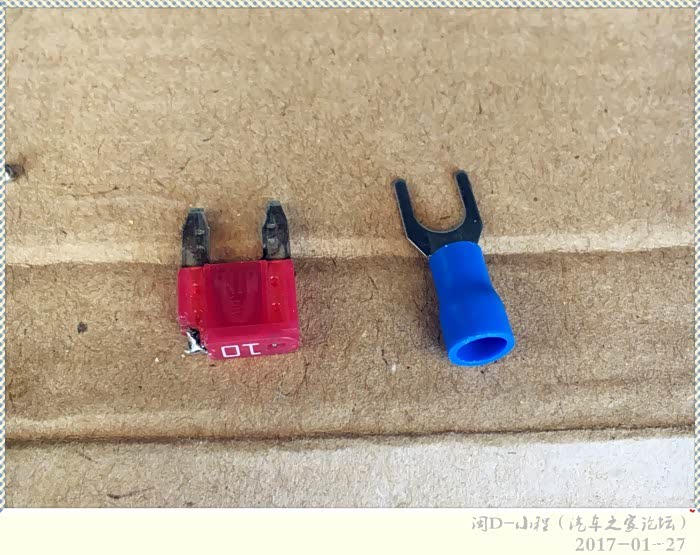

保险丝，负极用的冷压端子

焊接好套上热缩管

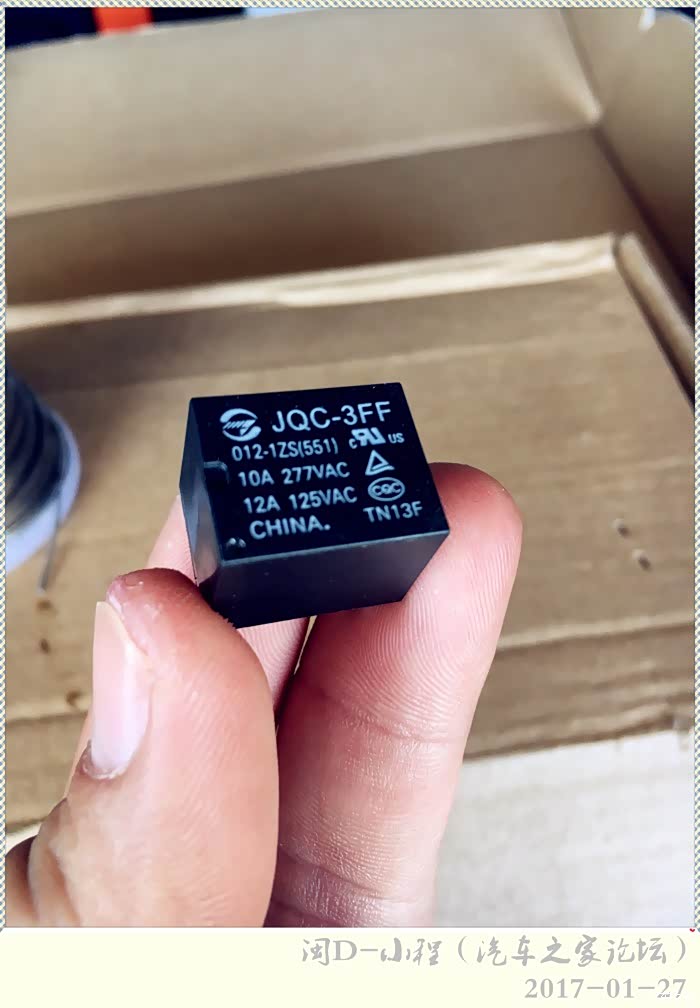

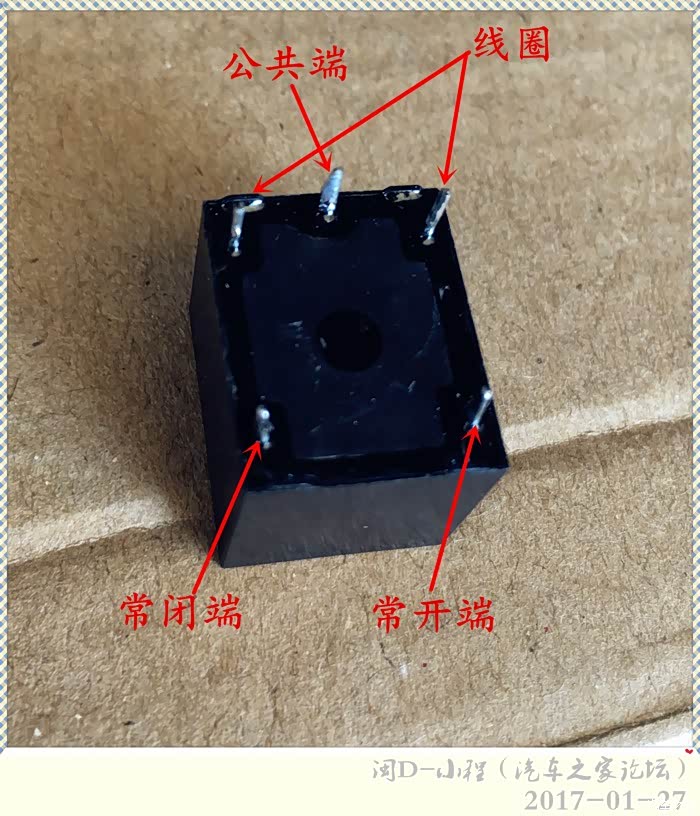

五脚继电器

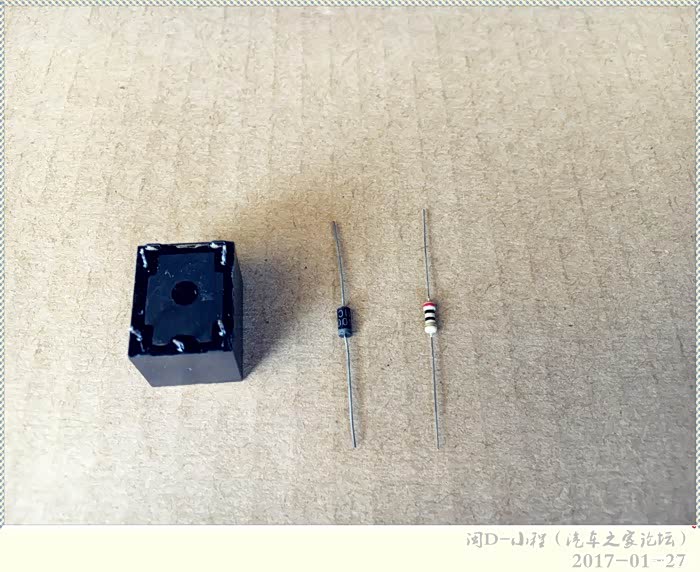

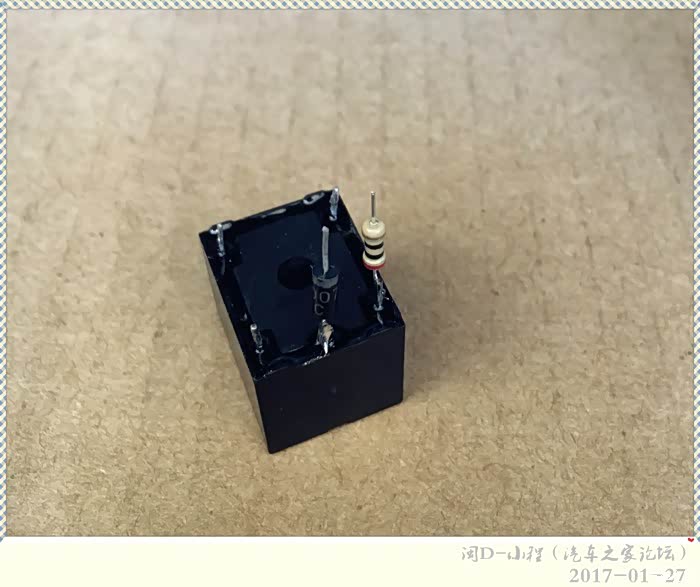

五脚继电器，电阻，二极管

把多余的剪掉

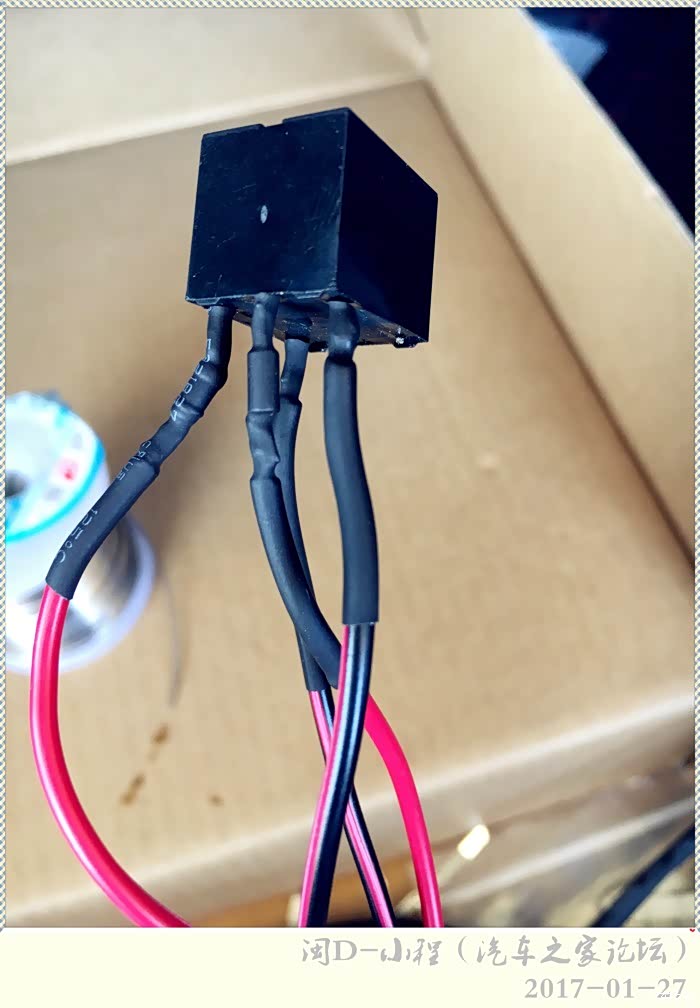

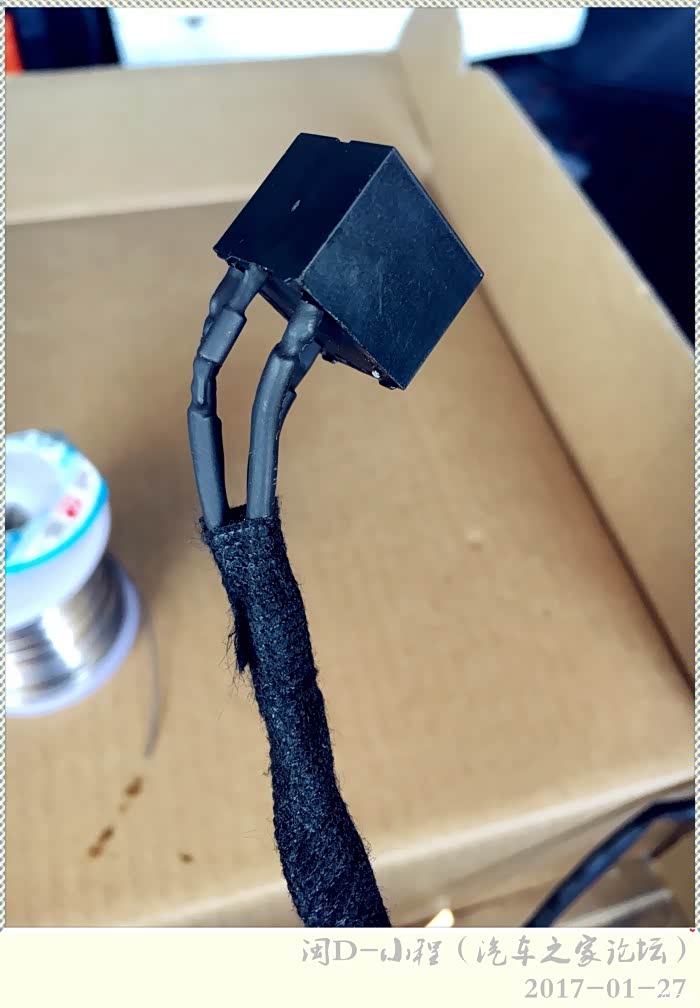

同样用热缩管套住，提高绝缘效果

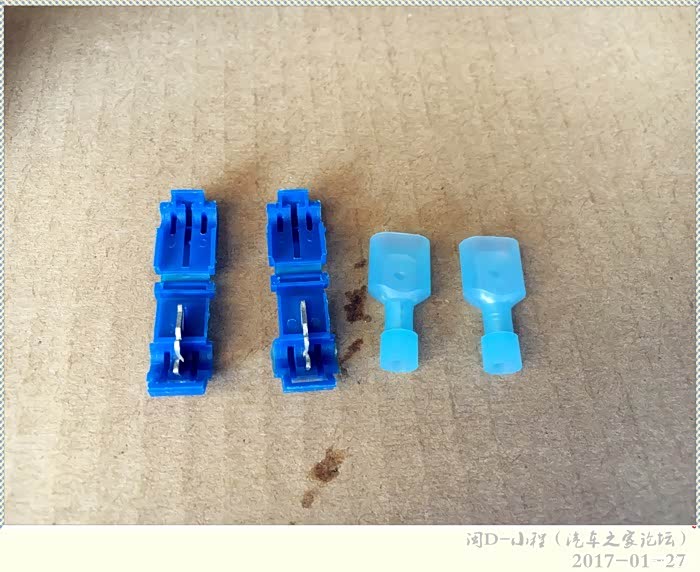

接锁车信号和防盗喇叭信号线使用免剪线连接器

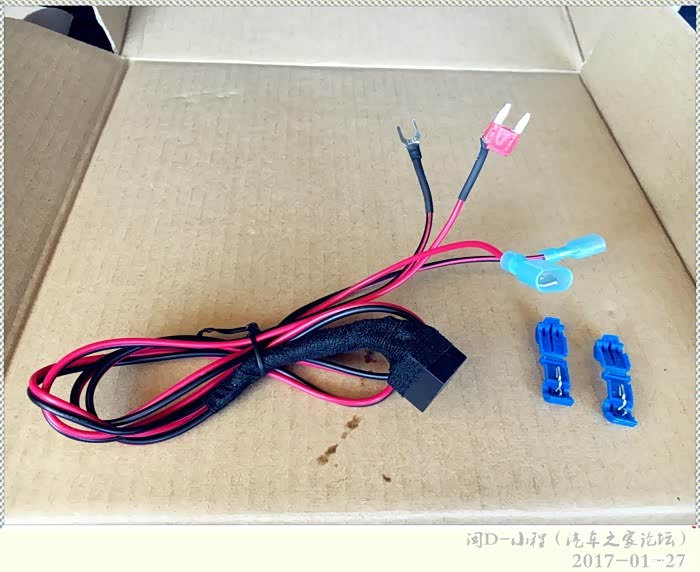

DIY好的，线预留的有点长了

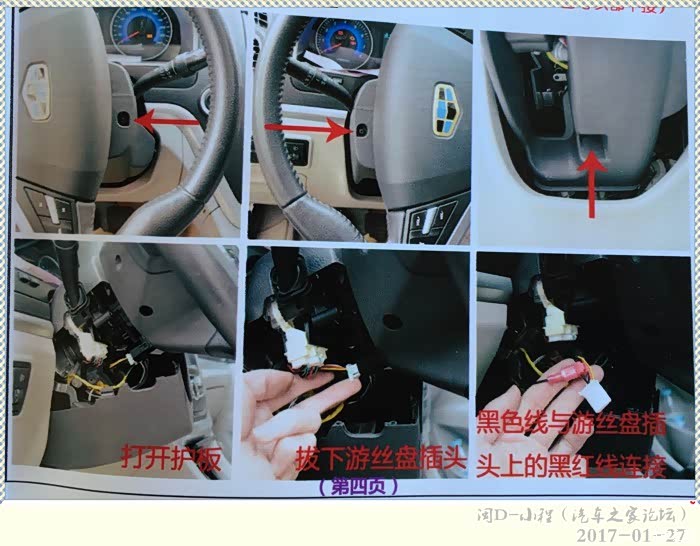

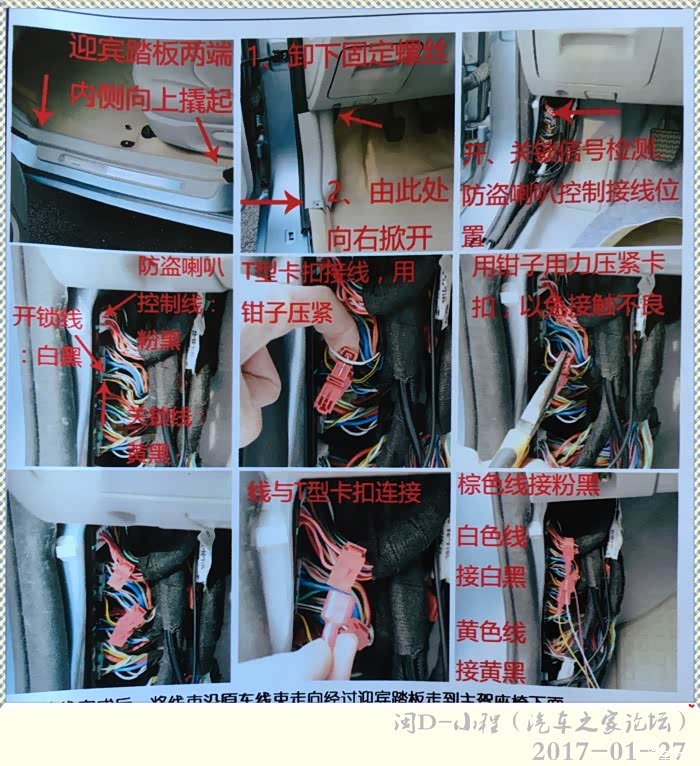

借用升窗模块说明书，锁车信号（黄黑线）跟防盗喇叭（粉黑线）在这里并线。

16-17款原车不带防盗喇叭，可以接前喇叭。
前喇叭接线位置，红黑线。

有什么不清楚的欢迎大家交流！
