第十篇 加装自动升窗器

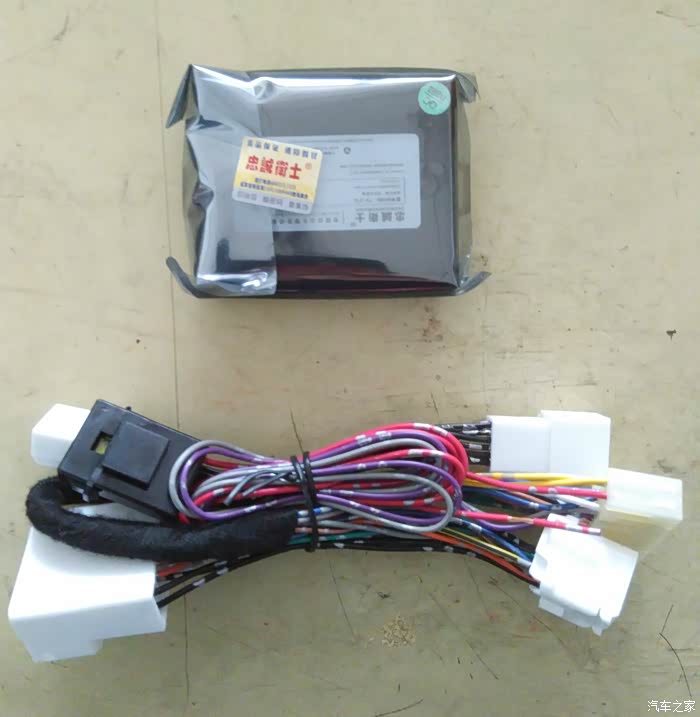

全套包括主机盒和线束，其中线束一个插头插入主机盒，另外两条带有公母插头插座的直通线，一条转接车门原插口、插座，另一条转接车门按钮总成原插口、插座。线束中还有一根单独的红色线，它要穿出车门，连接到12V常电。整个加装工作的难点在于红色常电线的穿引、连接。

二 加装过程
1. 拆卸主驾门内饰板
上述设备安装于主驾门内，所以第一步是拆卸主驾门内饰板。

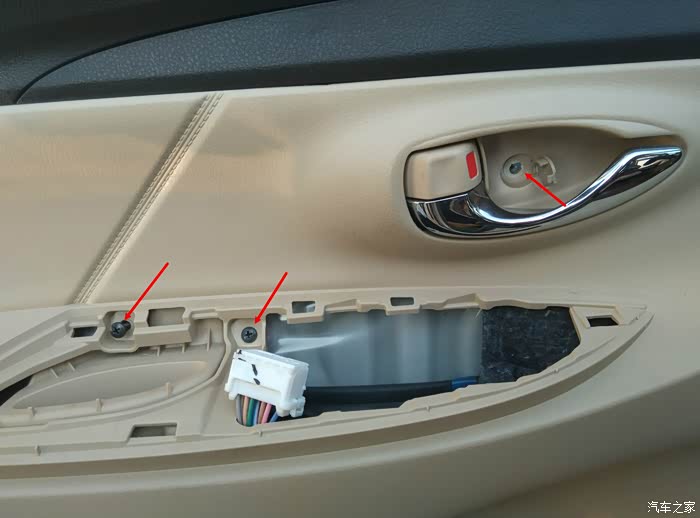

用塑料撬棒撬起车门按钮总成面板，拔下插头；拨开门内把手的螺丝护盖，用改锥拧下三颗固定螺丝。其他固定点都是卡扣形式，稍微用力即可拆卸内饰板。再拆下两条钢索头和音响喇叭线，将内饰板放置一旁。

2. 配接转接线

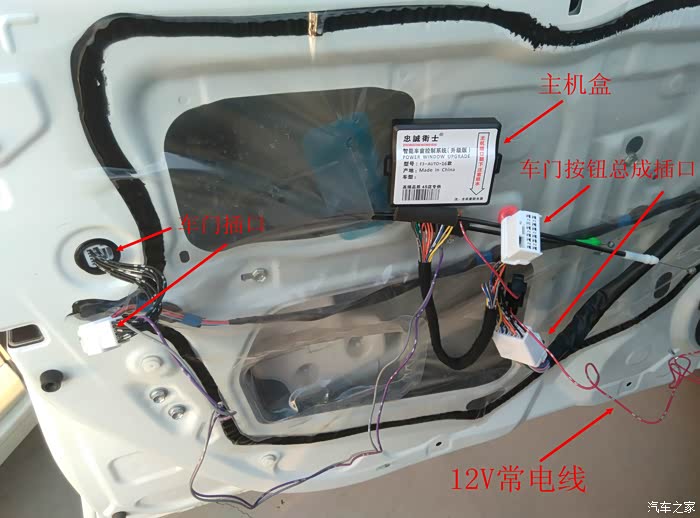

从插门插口拔下插头，插到转接线插口，再将转接线插头插入车门插口；从车门按钮总成插头拔下的插头，插入另一条转接线的插口，转接线的插头预备插入车门按钮总成插口；线束的主机插口插入主机插口。

3. 穿引12V常电线
自动升窗是在熄火下车后，利用锁车信号触发升窗，此时需要直接来自于电瓶正极12V常电支持，而致炫车子门板内没有常电，所以需要外接。

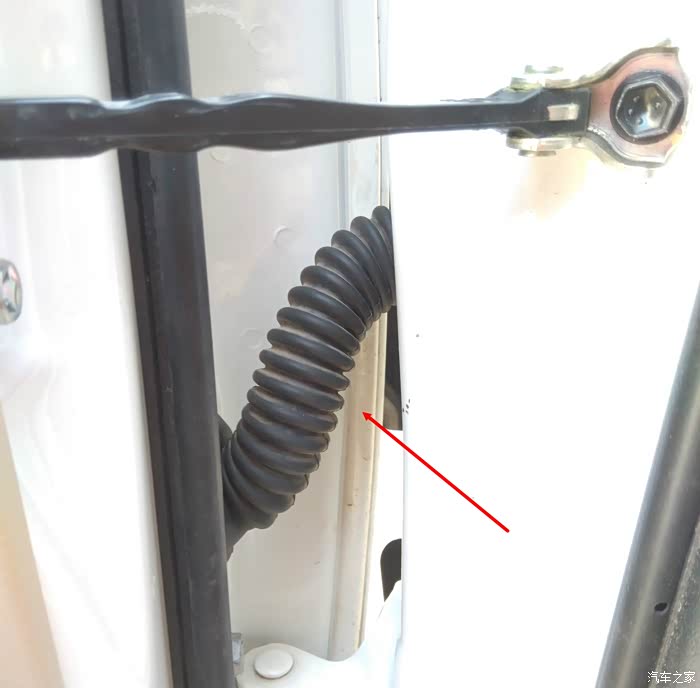

车门和驾驶舱之间，有一根穿线管，升窗器的红色常电线，从这根穿线管穿引到驾驶舱。这步工作费时费力，可利用一条硬导线辅助穿引。

4. 连接12V常电线
所谓常电线，是说直接引自电电瓶正极、熄火后仍然有电的12V电源线。常电线可接到机舱电瓶正极，也可接到仪表台保险盒常电插头，我采用第二种方法。

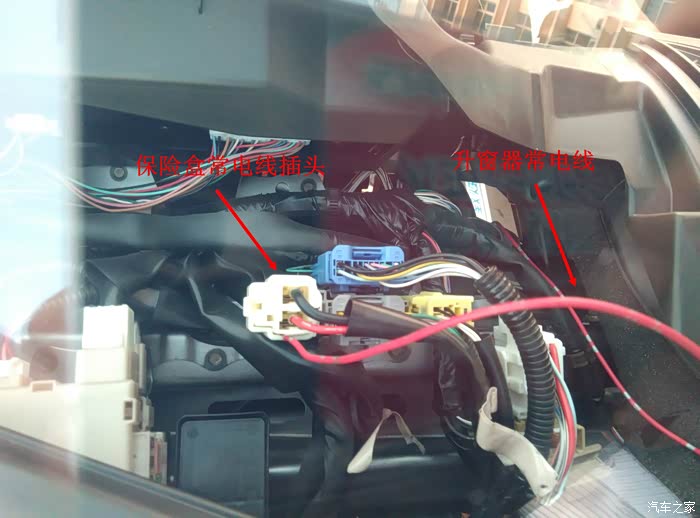

打开仪表台保险盒盖板，可见一个白色两芯线插头(该图片系由前档玻璃外向内拍摄)，它是电瓶常电正负极。拔下插头，将升窗器常电线芯线压接到这个插头的红色正极脚位，免破线接线。
至此，所有接线完成。

三．试机及复位
所有接线完成以后，临时插上车门按钮总成，降下四个车窗，关闭所有车门(主驾门不便关闭的话，按住门边开关按钮)，按动遥控器关锁按钮，听到锁门声音，并看到四个车窗，按照右前、左前、右后、左后顺序，逐个升起，说明系统正常、接线正确。
用扎带固定线束和主机盒，复原喇叭插头、钢索头等，盖上内饰板，恢复原状。
完工。
