11年老范,还是我!更换大屏中控(详图)!
2011年的老范,买车时4S店送的装具包括个4寸屏幕,当时觉得太小,就加钱换了个5.5寸的(好像是5.5),当时看还是很大的,毕竟那一年手机屏幕也才那么一点点大,那一年的屏幕还是压力屏,毕竟那一年科技就摆在那了。随着时间的推移,就到了6年后的今天,半年前我的屏幕出现了触碰不灵的问题,大概是15%的比例,问题在于不灵的地方正好在一大堆控制区的地方,所以就缺少了很多功能。
我在网上找了 新的屏幕10.4寸的药1000左右,可能有便宜些的900多吧,还是没舍得买。于是就这么忍着了,我有好一阵没上坛子,前几天我偶然特别想上坛子,于是下载了app来逛逛(手机格式化后就没有装),看到了坛友那些年我叫起子哥闲置了一个9.5寸的屏幕于是,收了过来,这里还要感谢起子哥,耐心的为我解答相关装配的问题,毕竟第一次做,之前只看过相关帖子,这里表示感谢!
闲话少叙:上图,一一说明!
我在网上找了 新的屏幕10.4寸的药1000左右,可能有便宜些的900多吧,还是没舍得买。于是就这么忍着了,我有好一阵没上坛子,前几天我偶然特别想上坛子,于是下载了app来逛逛(手机格式化后就没有装),看到了坛友那些年我叫起子哥闲置了一个9.5寸的屏幕于是,收了过来,这里还要感谢起子哥,耐心的为我解答相关装配的问题,毕竟第一次做,之前只看过相关帖子,这里表示感谢!
闲话少叙:上图,一一说明!

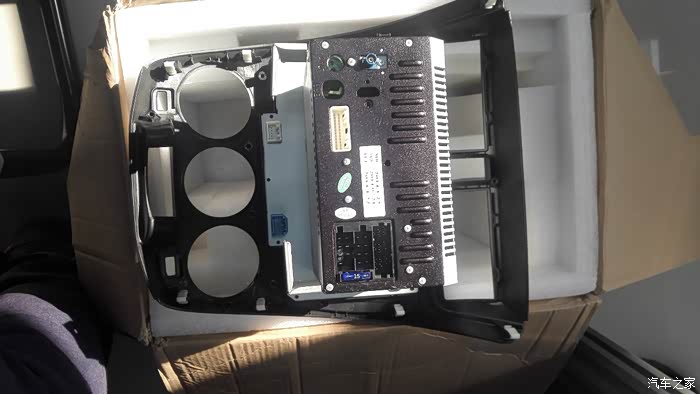

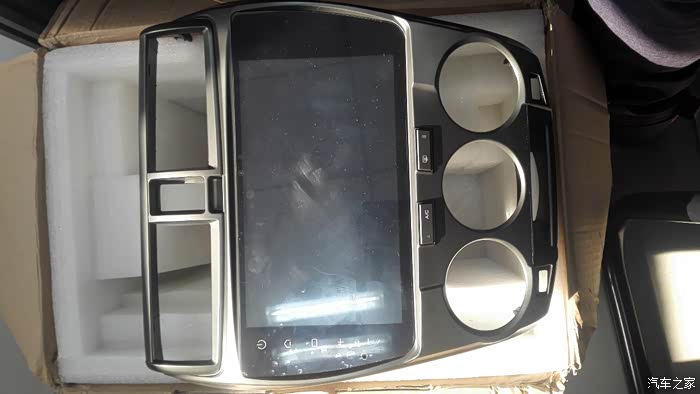

1天后就收到货了,宝贝很好,我很满意。

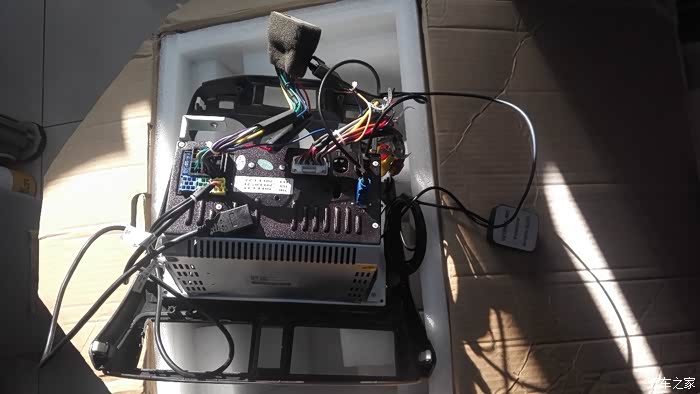

宝贝背面,第一次看被这么多插口小惊了一下。

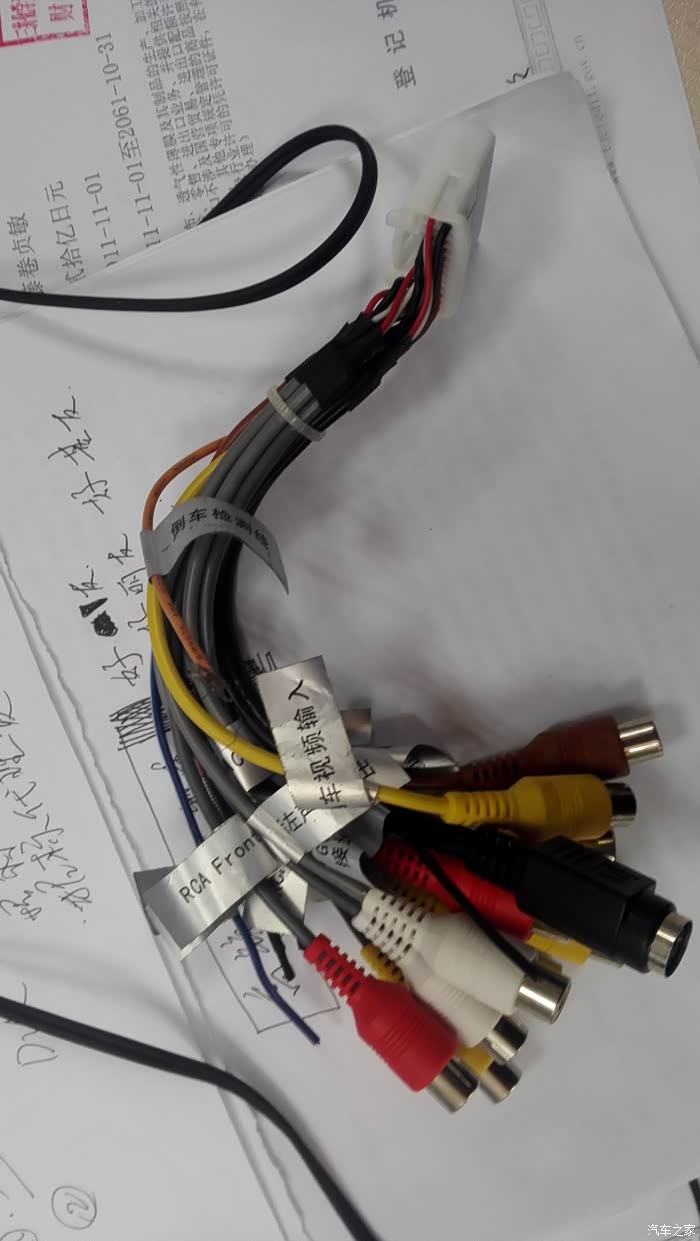

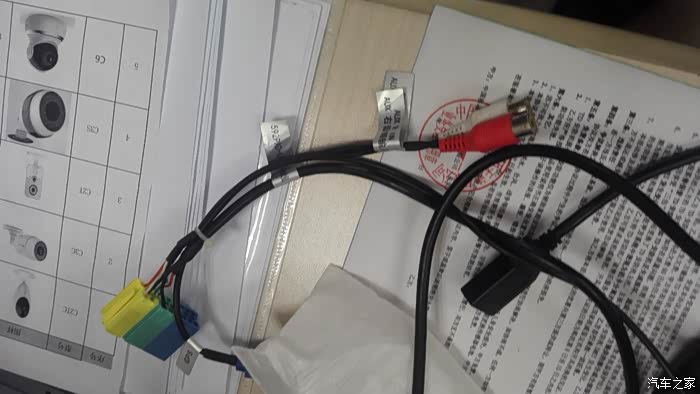

配线:从同轴电脑和s端子可以看出这是专供视频和音频输入输出用的一组线束

usb+音频输入 我猜测音频输入可以改成aux线

电源主控线 连着gps定位

问了起子哥几个问题,耐心解答后,又为我制作了安装视频。在他的强烈要求下我将所有插线插到了设备后面(其实所有的线只能插到唯一地方,所以想插错都难)

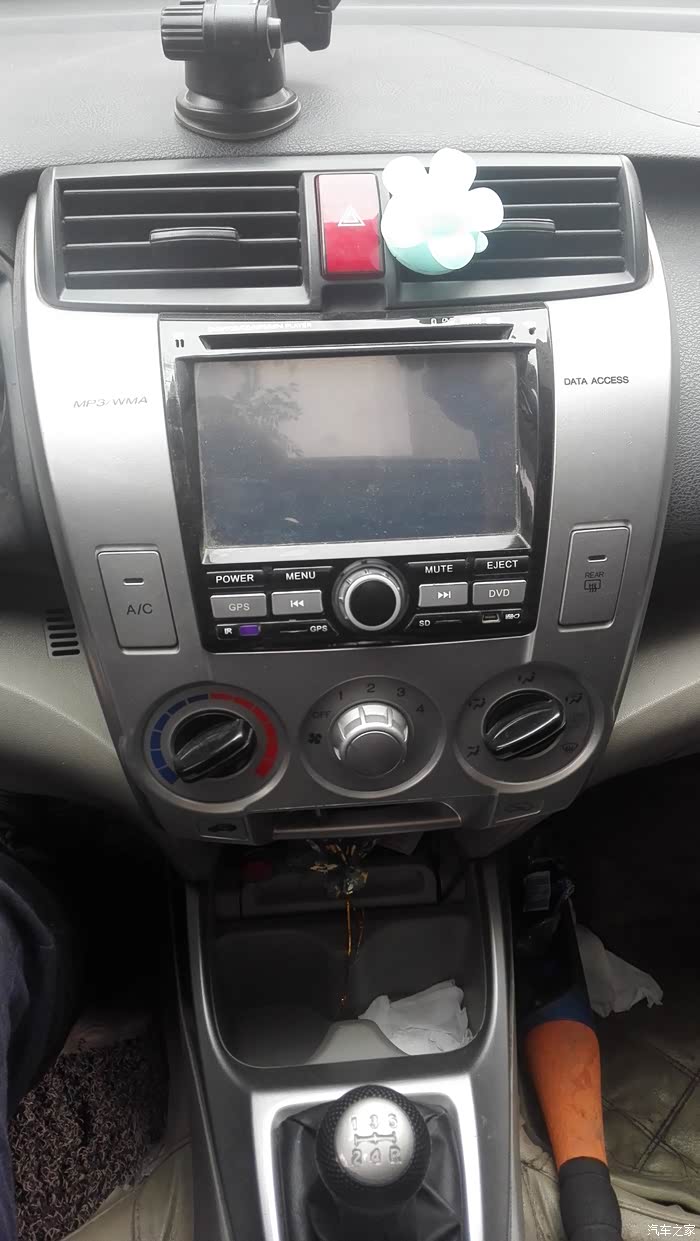

今天终于有时间了,打算换上,我是第一次装,所以手有点生,不过第一次的你担心,其实很简单的。这是服役6年的老屏幕。

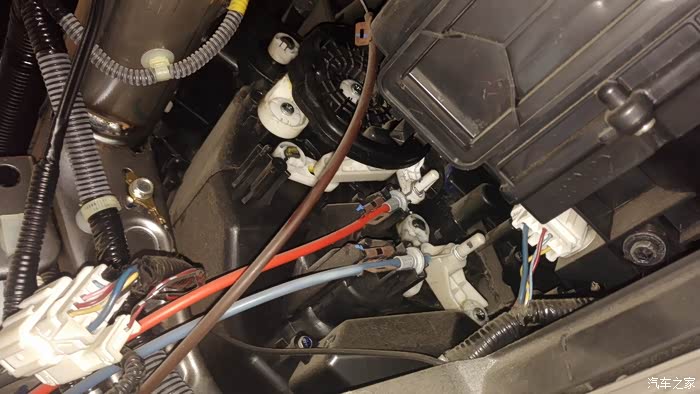

我照下来手套箱后面红蓝褐三根线(分别是风速+风向+冷暖风)的位置以为装时别搞错了 还有左下角白色的接线端口

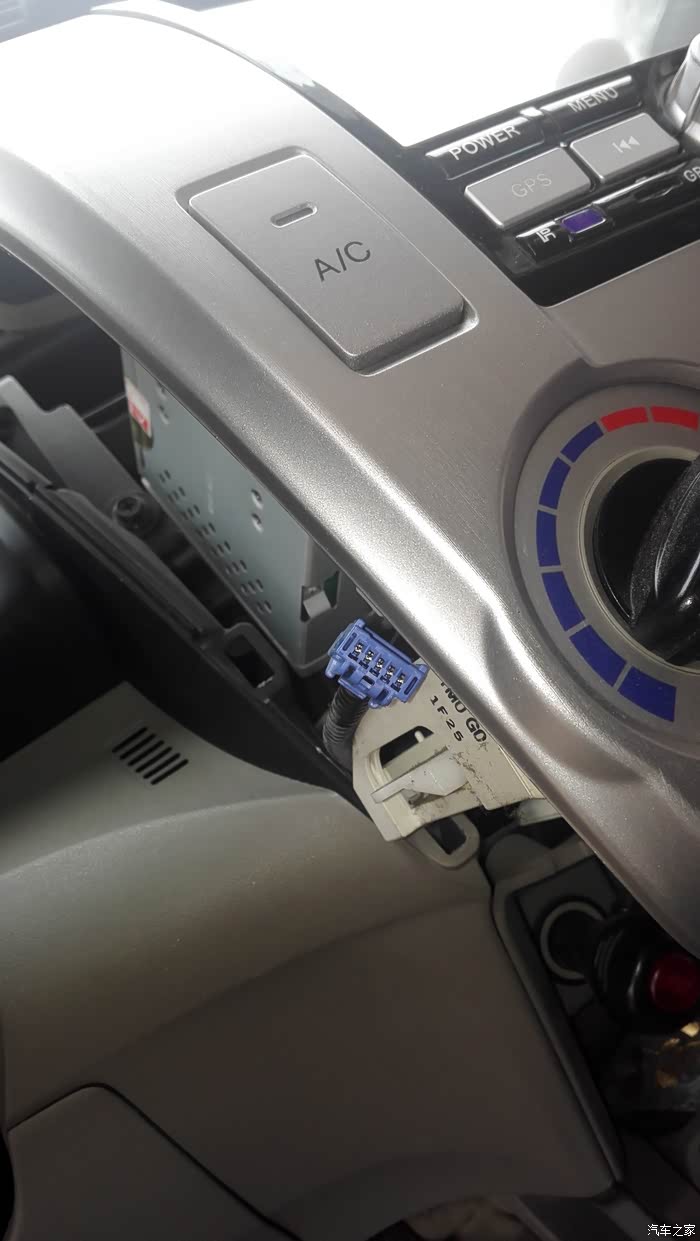

取出中控 由于我的车是4s店前期改装了的 所以点烟器后面的螺丝是不复存在的 所以没有拍摄那个照片 我这套旧一体机左边是空调接口 蓝色头

右边是玻璃加热 颜色不同记住就好 拆时拍下照片就不会弄错

取下红蓝褐三根线从卡子上拽出啦(卡子很紧最好按着卡子拽线)

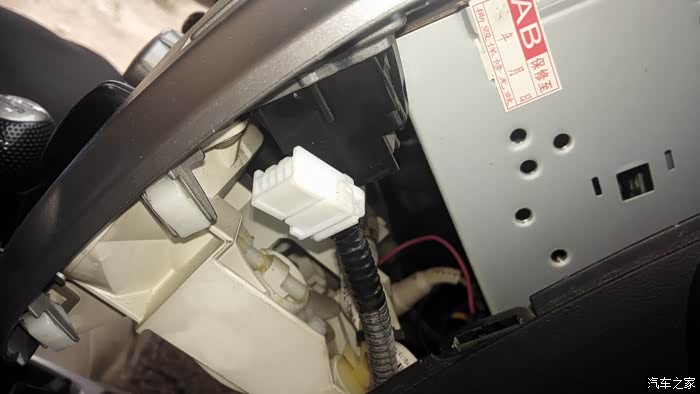

白色的接线端口(2组线组合 每组都有小小的卡扣在内测仔细找)
白色的接线端口(2组线组合 每组都有小小的卡扣在内测仔细找)

拿出来了 红绿褐三根钢缆还是很硬的

拆下中控上面的控制风档系统 有5个快丝

中间的不好你拧 我用了延长装置

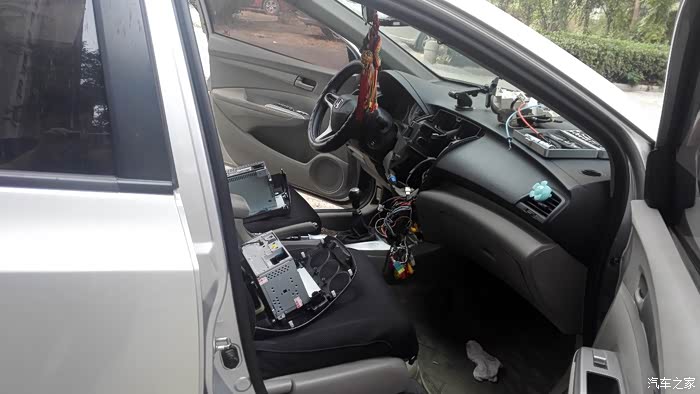

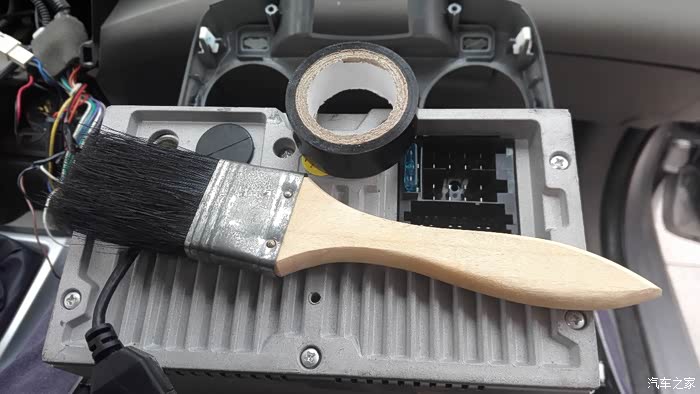

上面好脏 我上楼拿刷子 顺便清理下 拍下了这个图 主驾驶座位是新一体机 副驾是拆下来的旧机器中控台上是拆下来的控制风档系统和工具盒

天井! 楼下有人在这个位置烧烤 太香了 14点多今天还没有吃一口饭

包布也拿下来了

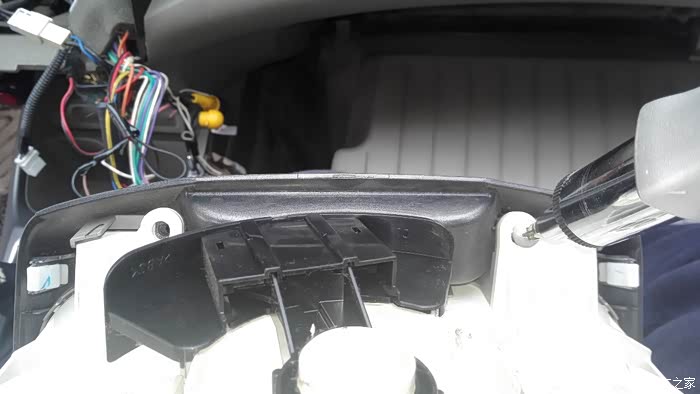

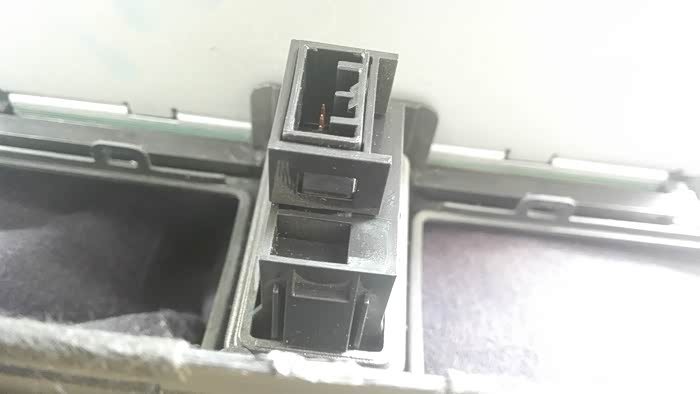

拆掉了出风口 有4个快丝 看这个双闪模块(背面也有线束连接忘记拍了 同样是拔出线束)

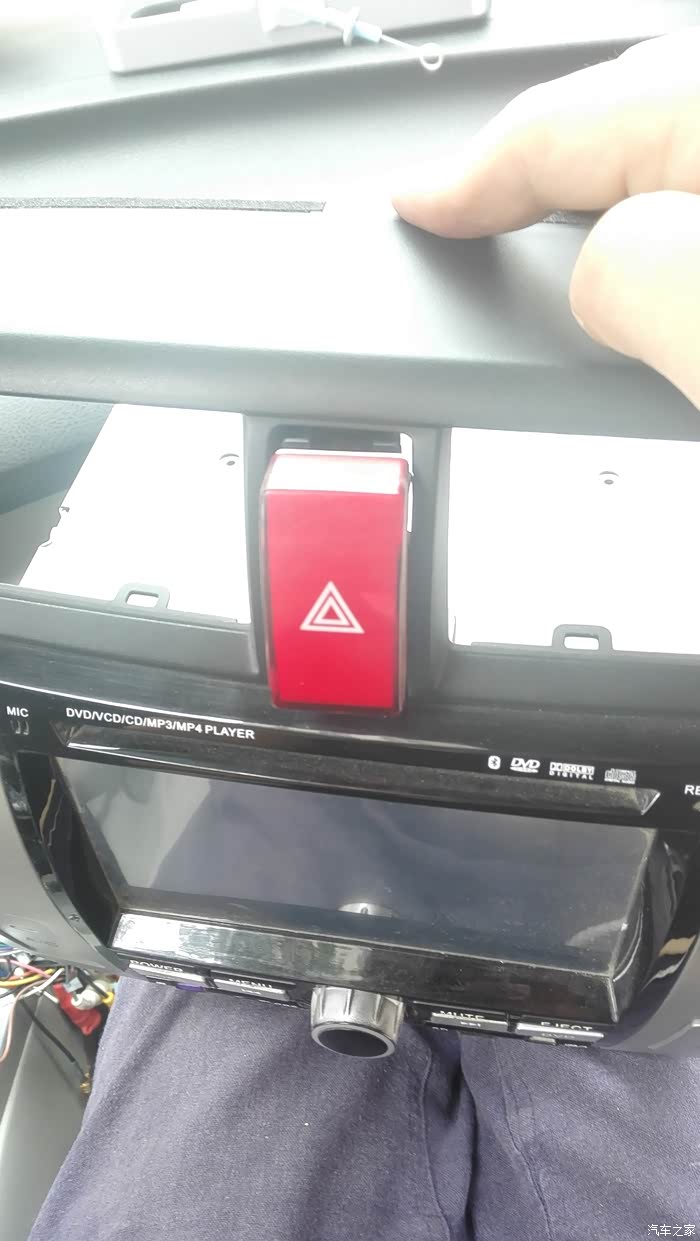

刚开始拆不下来 仔细看才发现 这个角度按上下的卡子是向下推 我之前一直拽来着 怎么也出不来…………

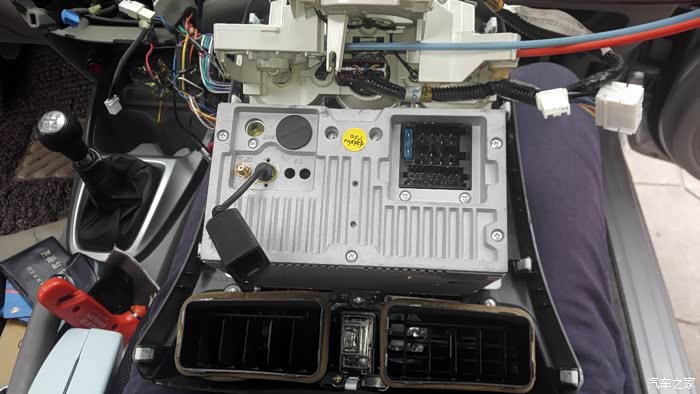

陪伴我6年的一体机,给予了我莫大的快乐 以及安全和陪伴,我感谢它,正脸留念!

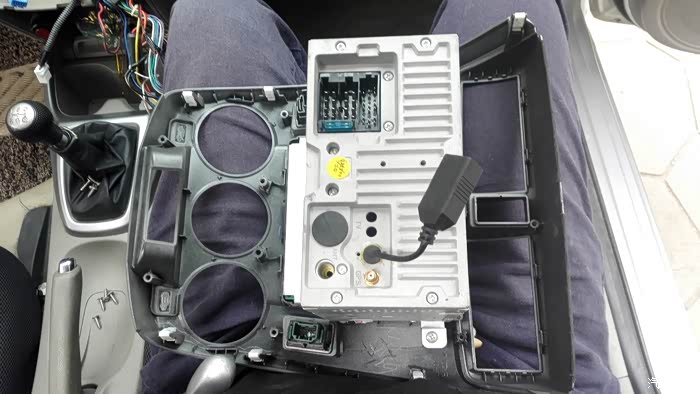

背脸留念!

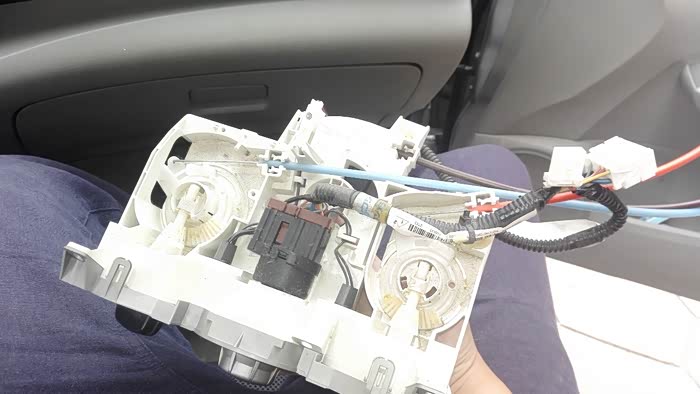

拆下来的控制风速的系统

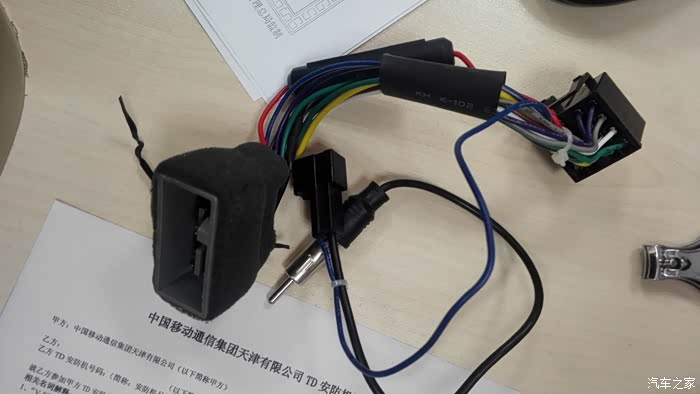

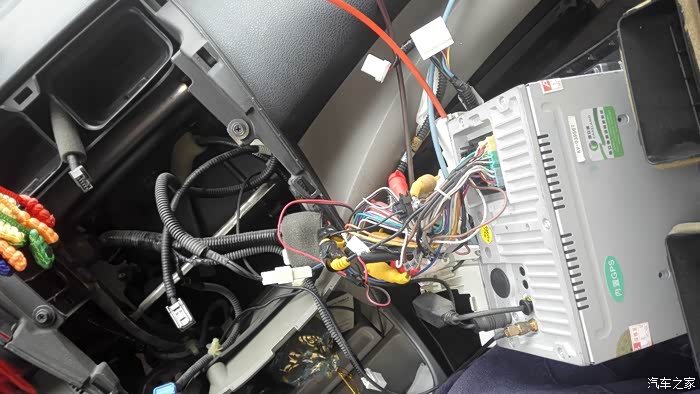

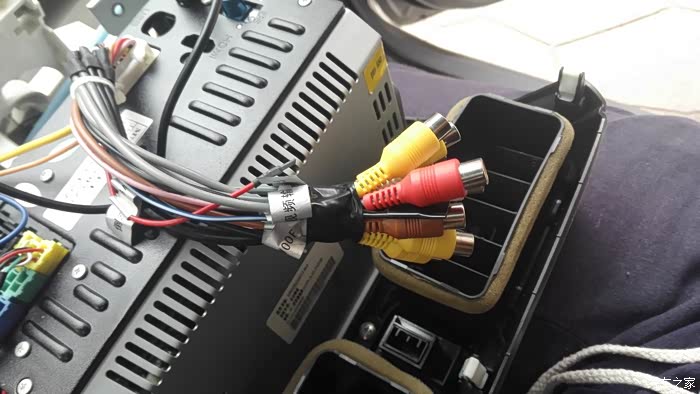

旧一体机的线束 还是很规矩的同轴电缆上还有盖子 第一次见

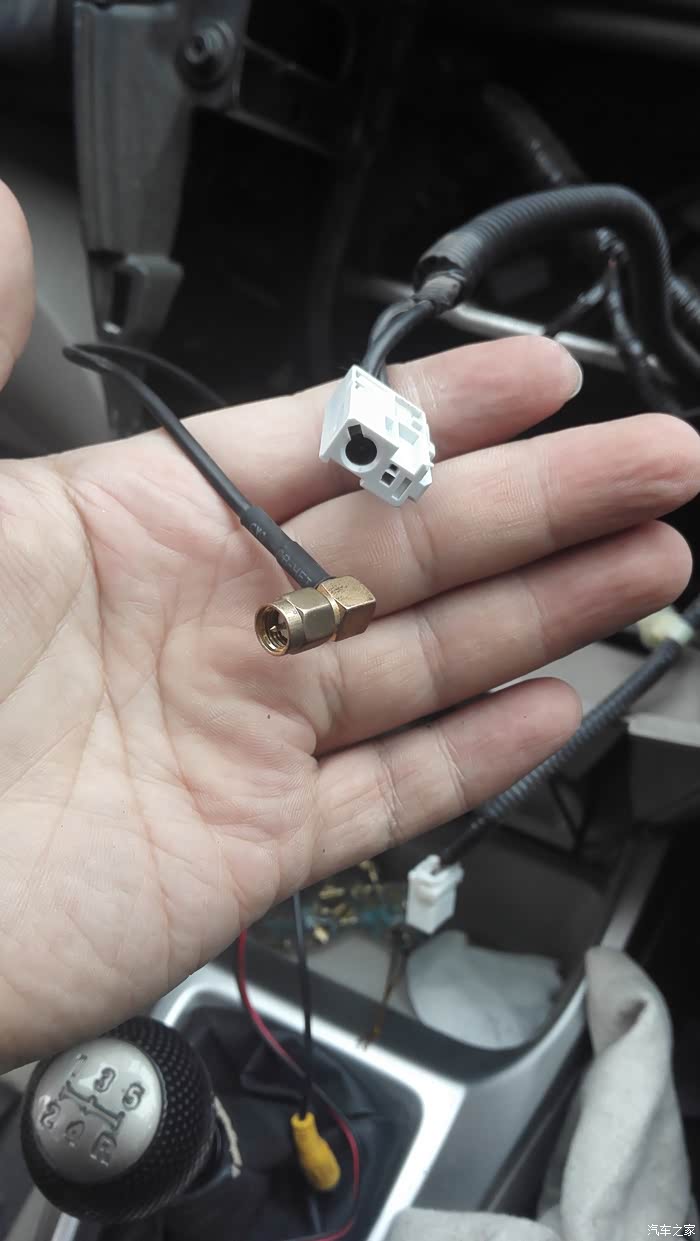

这是车里旧的gps模块线 已经布好线了 谁知道在车的那个地方……

开始我想用旧的gps模块因为一定布线到很科学的地方 后来仔细看才知道 新一体机上蓝色的端子头和黄铜的头接不上 剩下的能接上可以也没用了 于是放弃了这个想法

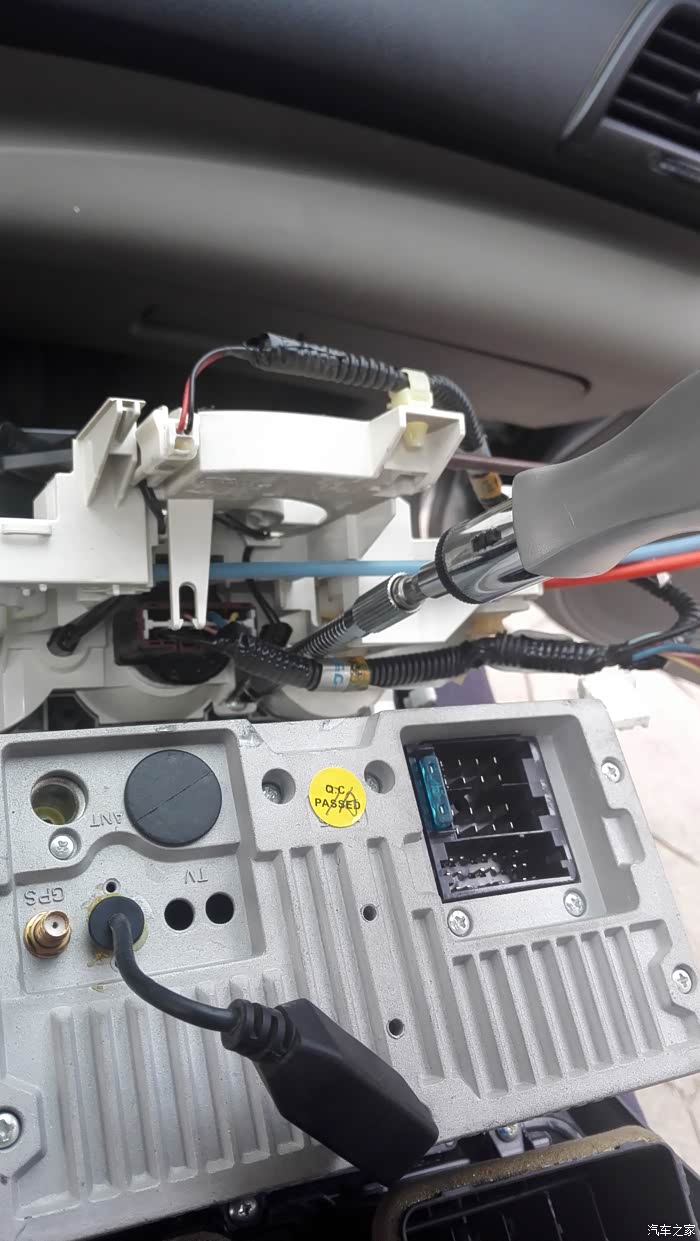

新一体机的后面有3个关于可视倒车影像的线缆 一个倒车影像视频输入一个是电源线一个是检测线 实际上电源在可视倒车摄像头那已经接了倒车灯电源 所以一体机后面的电源线用不上的

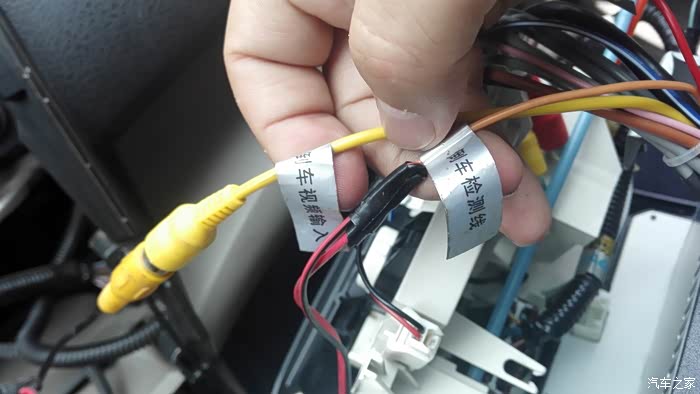

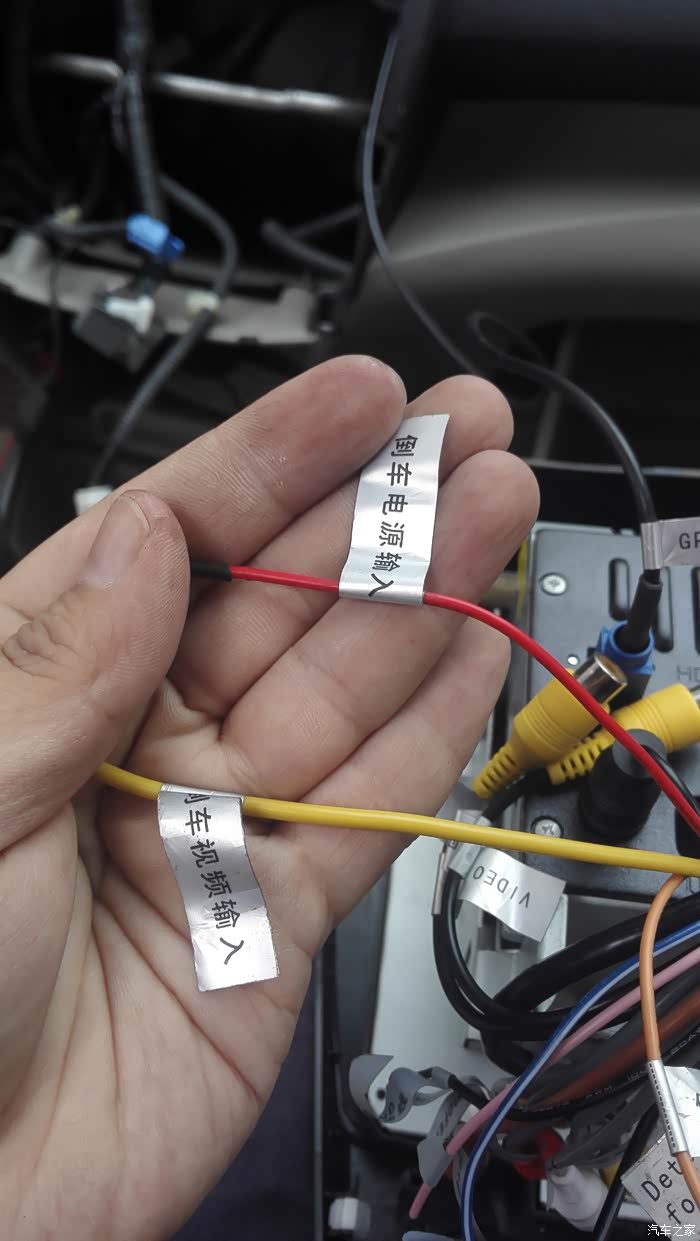

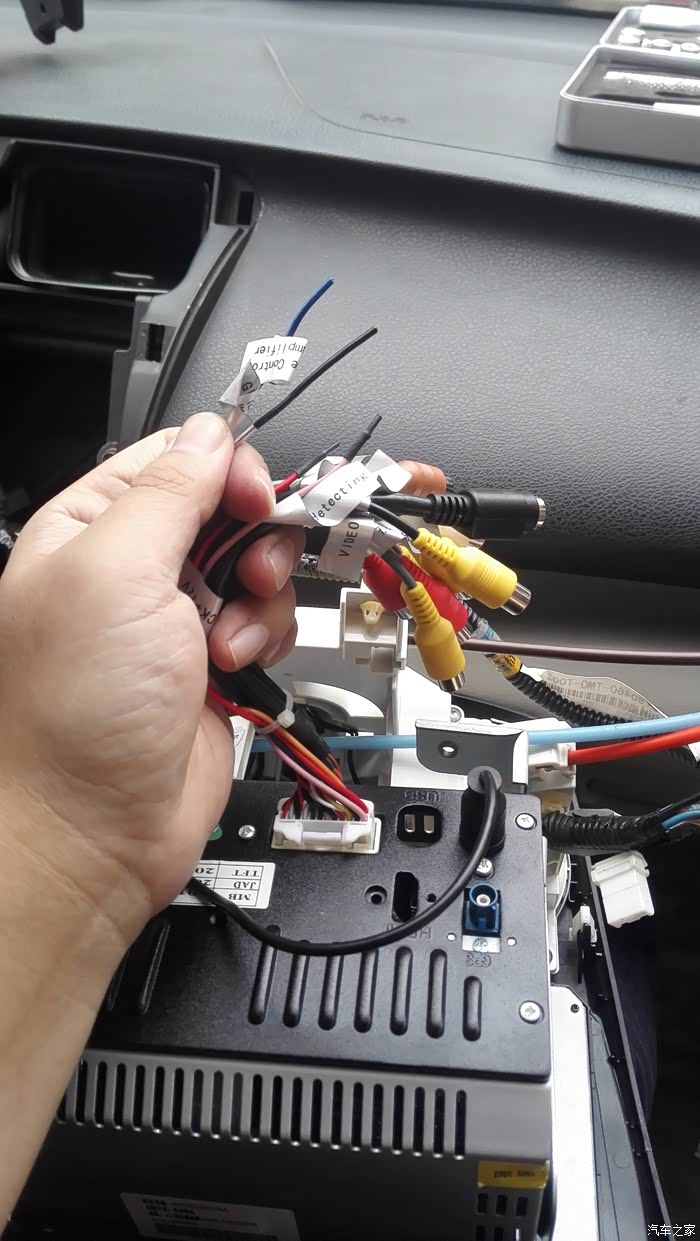

插好了 黄色同轴是倒车视频输入 深黄色线和倒车影像红黑电源线的红线链接 黑色线接地我没接 给它包起来省着漏电

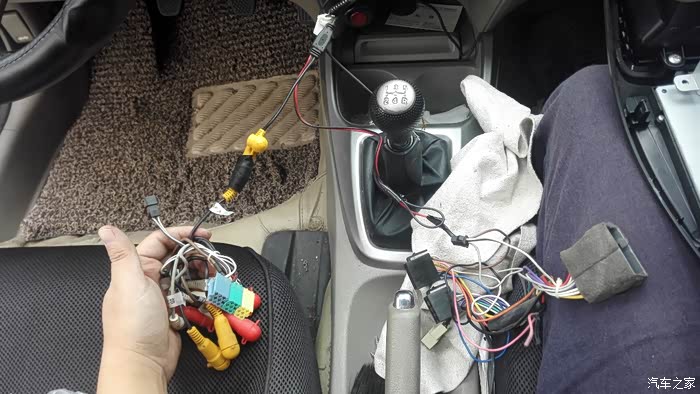

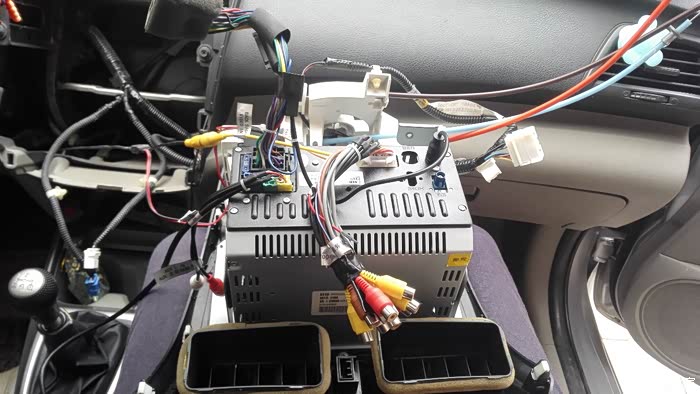

都查好后 我发现这一把线束都没用 整理下吧 发现左边有两根线头容易漏电于是用包布裹一下 不要小看这细节 这都是漏电的隐患 咱们范范电瓶本来就小 我改到45A后才勉强用到了第三年

捆一下 悲剧了 我刚发现有似乎有一根没捆进去……这……

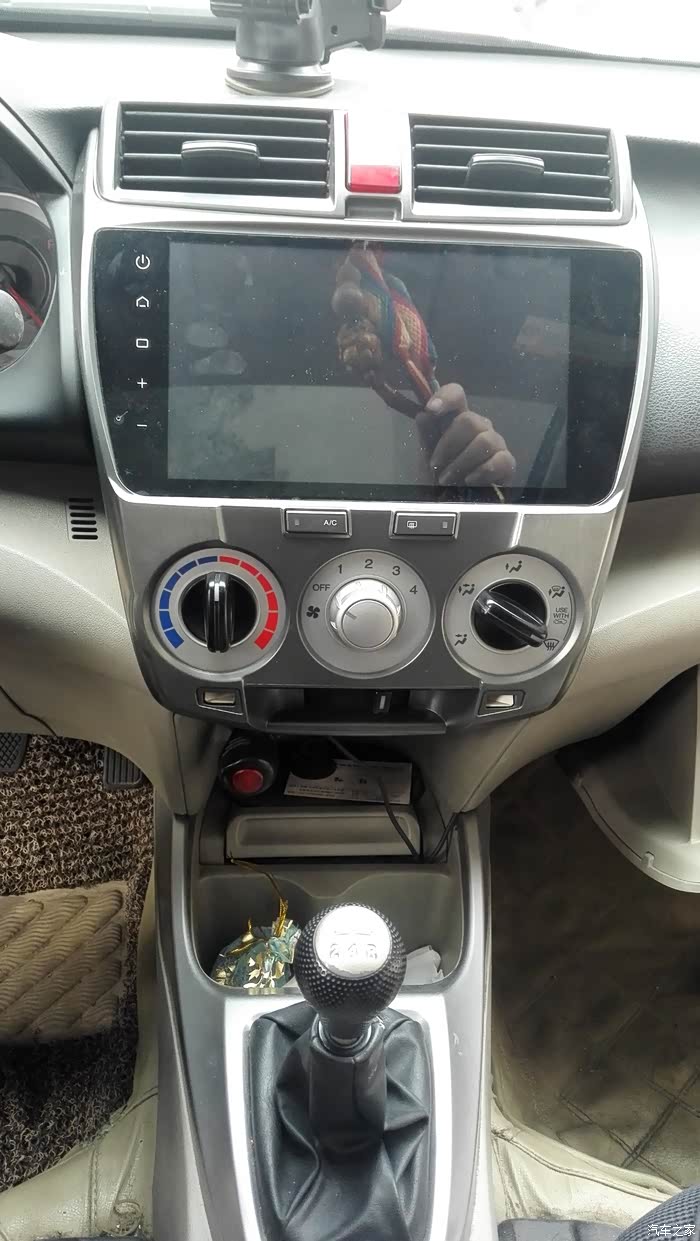

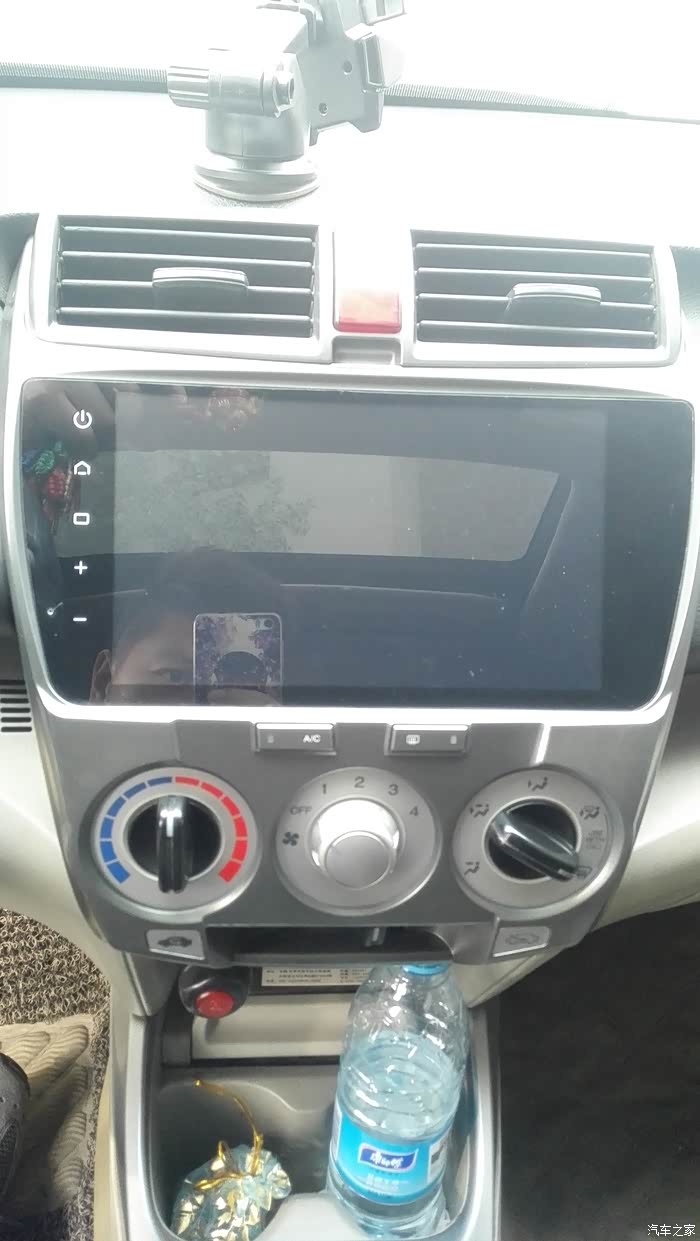

都弄好了发个照片

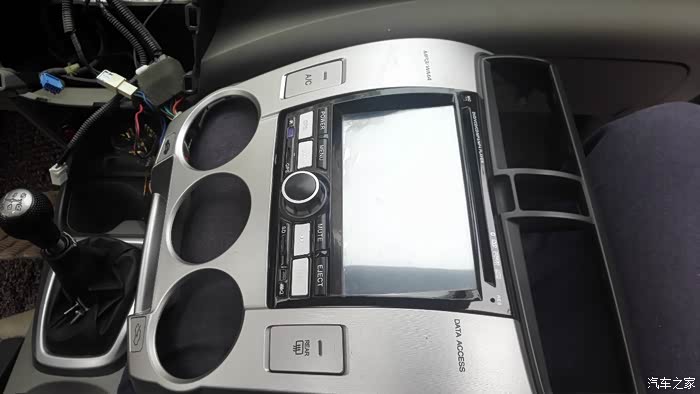

如拆一般 装回去了 注意插双闪、空调、玻璃加热、和白色的双线卡 装的时候注意把里面的线整理下 别押着了 顺利装好红蓝褐三根线 来一张图 很漂亮吧 觉得少点什么可是说不出来

最近9300公里综合油耗6.1

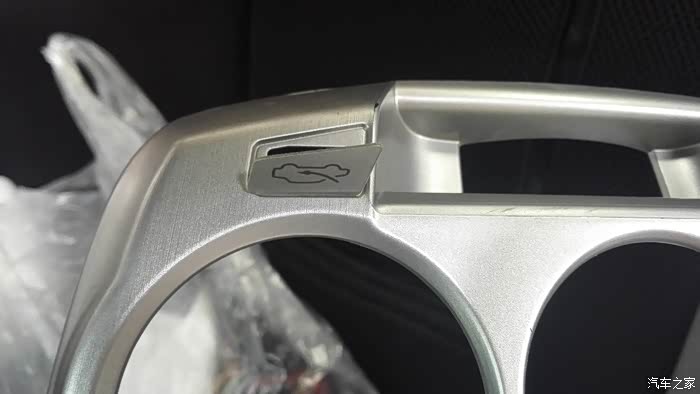

发现了 旧的这里有两个贴片……内外循环……

贴上后照个照片!

拍下自己脏脏的车车 银色的好 不仔细看不出来脏……
