老杨作业:自己动手为爱车四驱GS8安装4K高清记录仪
这辆车买车送的记录仪白天勉强能用,夜晚基本就是个瞎子,而且电池很早就坏了,开一会车熄火后断电买车送的记录仪就不停的开关机,大晚上停在静悄悄的地方还以为闹鬼呢。
后来一年多后装了360环视无损装记录仪,虽说是360度记录,但是因为是无损截取原车摄像头来的视频内容,作为一般的交通事故认定方可,清晰度略差一些,这款记录仪也是自己动手装上的也曾写过作业,大家可以参考看看。
今天要装一个4K的高清记录仪,依然是自己动手研究安装,时间花的久一点,但是自己装好调试好以后的喜悦不言而喻。
后来一年多后装了360环视无损装记录仪,虽说是360度记录,但是因为是无损截取原车摄像头来的视频内容,作为一般的交通事故认定方可,清晰度略差一些,这款记录仪也是自己动手装上的也曾写过作业,大家可以参考看看。
今天要装一个4K的高清记录仪,依然是自己动手研究安装,时间花的久一点,但是自己装好调试好以后的喜悦不言而喻。

为了方便作业直接把车开到了家门口

空间宽敞,帅气的八妾又要添置新玩意了

俯瞰也很阳刚,上楼拿工具拿材料

开包,这是全部材料了,包括显示屏主机,前后摄像头及线束,说明书,也就这么多东西

这是接线示意图,看着图纸自己完成,完全不成问题,下边分享给大家具体的安装步骤方法,不懂得可以看我拍的简单安装视频教程或者评论区留言互动交流学习。

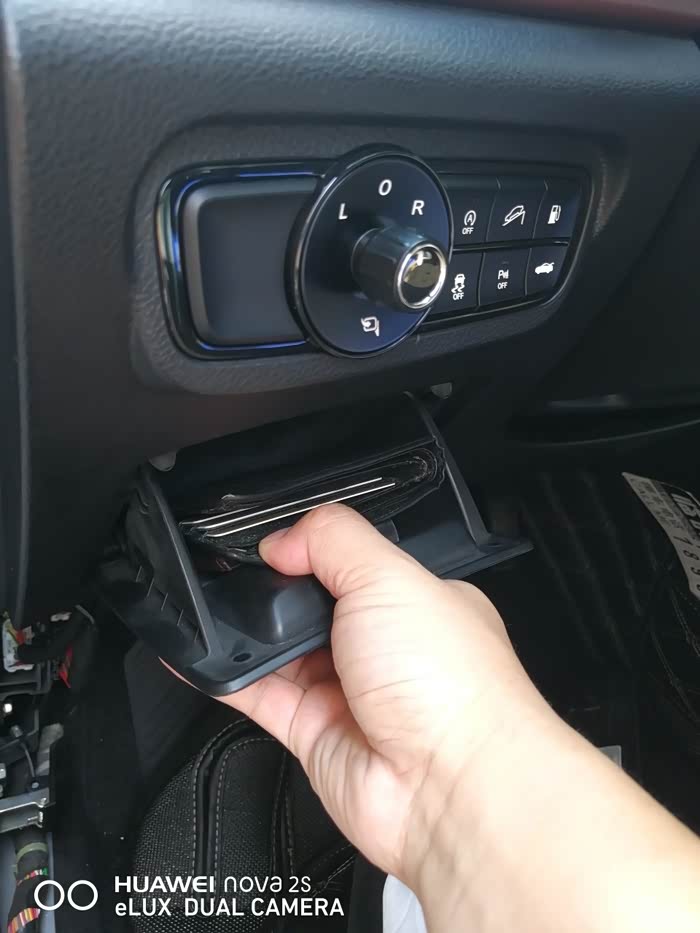

这个小的储物盒只需要提起来就可以拿掉了,下边是U型卡在圆的转轴上。

拉掉门框密封条,仪表左侧的三角装饰板没有螺丝,直接翘起来慢慢拉掉

拆下来的饰板扔在仪表台

先把显示屏主机找个自己认为不挡视线美观又方便操作的地方贴在前挡风玻璃。

全景就是这样了,接下来我们接着布线,把前后摄像头的连接线数着顶棚缝隙边缘塞好放好

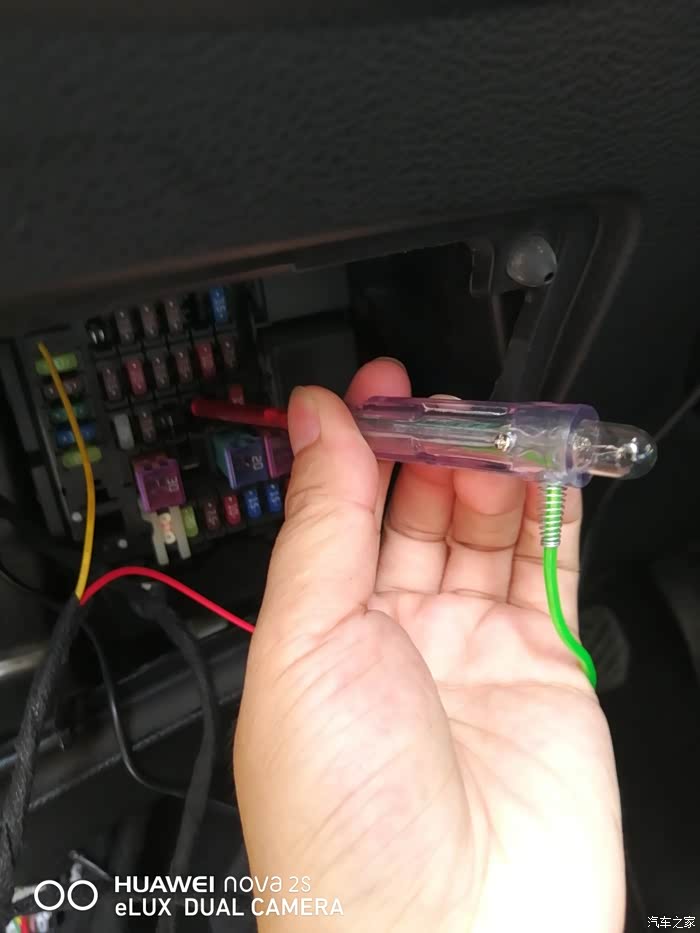

我们最好有试灯,这样方便找出要插的保险座,现在只是测试

继续测试

好这里我们找到了用来接黄色长电“+”正极的保险底座,这是一个备用的口,我们就用它了,左边是电源长通电

这里黄色线我是插反了的,以视频说明为准,后边也有正确的方法说明,现在这一步是为了找出红色线要接的ACC电源,我们开关一次电源来判断,开一次电源灯亮,就说明这是ACC电源线了

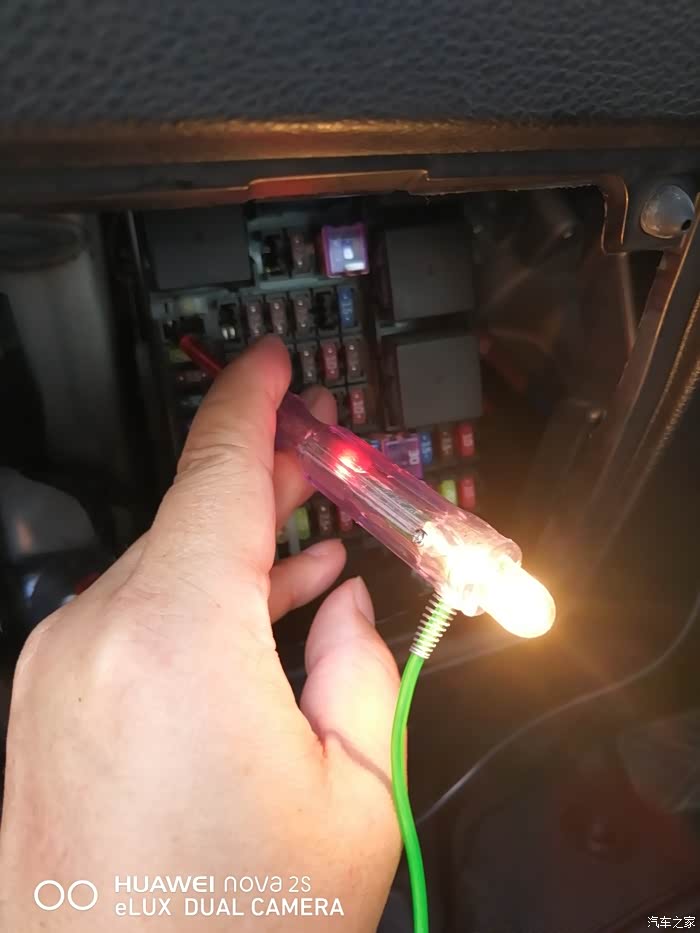

这一步拔掉保险丝,用来确定电源走向,现在可以肯定下边是供电经过保险丝走上去往电器,所以我测量下边灯是亮的

测量上边灯是灭的

这是最终的正觉接线方法,黄色先常亮正极线靠右侧如果超负荷熔断就烧保险丝安全,红色接ACC正极线靠上如果超负荷熔断就烧保险丝安全,双重保险安全,便于停车监控。

底线负极就装这里了,比较好拆装

现在开始布局后边摄像头走线穿线,如图拆下后门需要操作施工的饰板

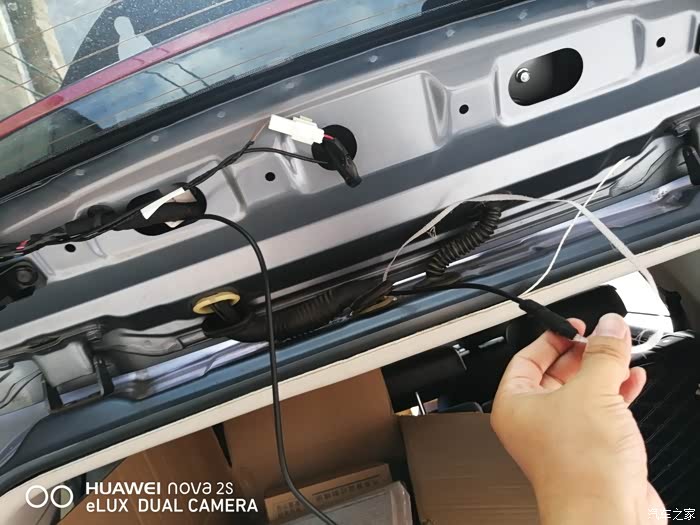

为了穿线我找了一个打包带劈出刚好的粗细,然后用胶带缠在记录仪线束上,方便拖拉引线

如图穿好,实际操作要比看图片容易很多

我们根据说明书提示下载好手机APP

获取权限,开始体验

通过手机的APP设置记录仪就可以了,也可以在记录仪主机上设置。

我们点击记录仪的无线按键,手机连接

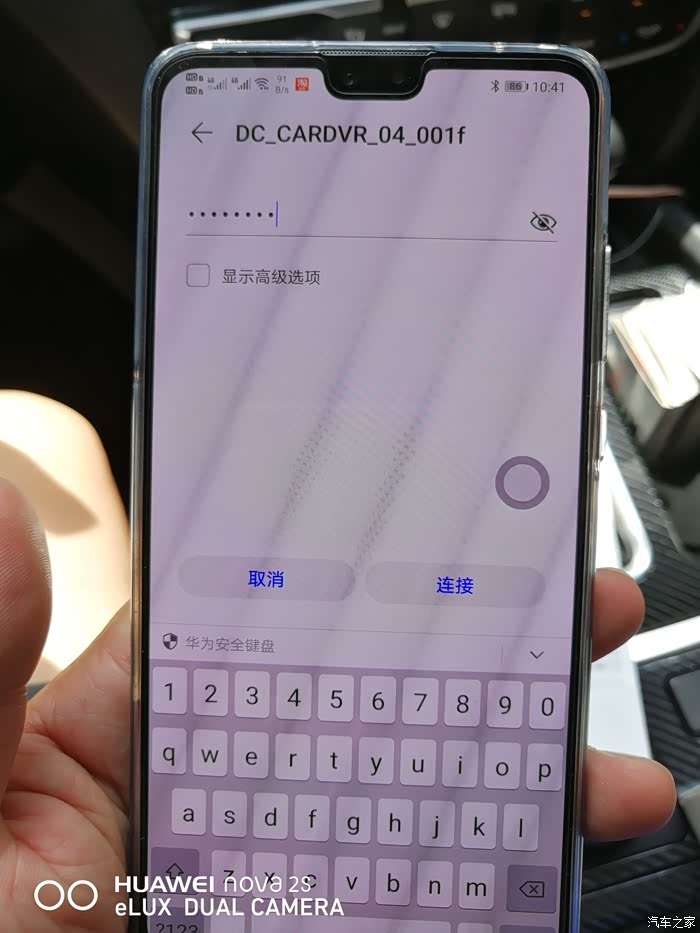

对码连接记录仪

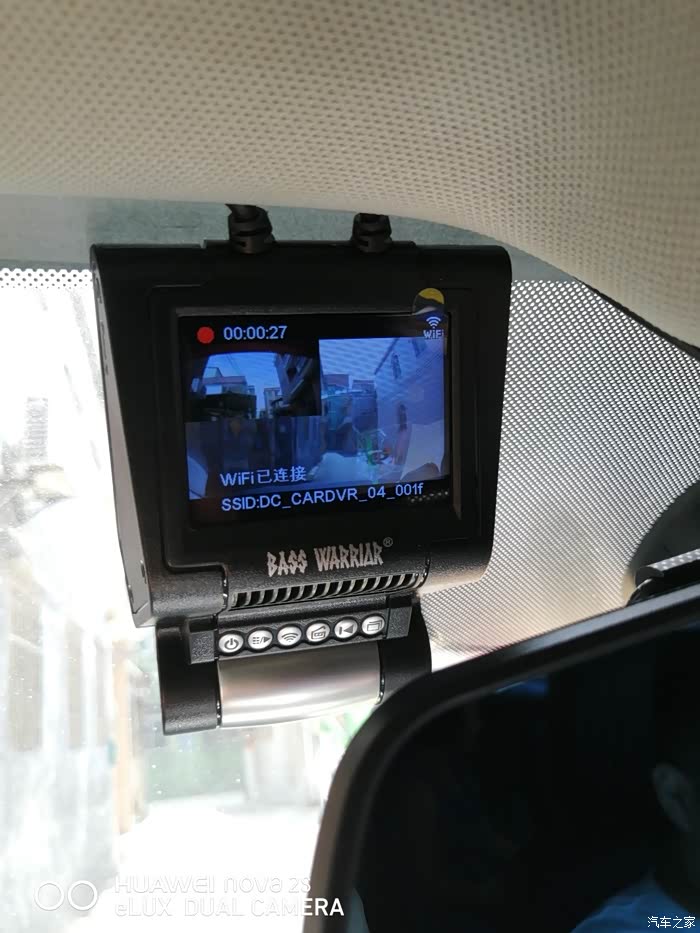

屏幕已显示连接成功

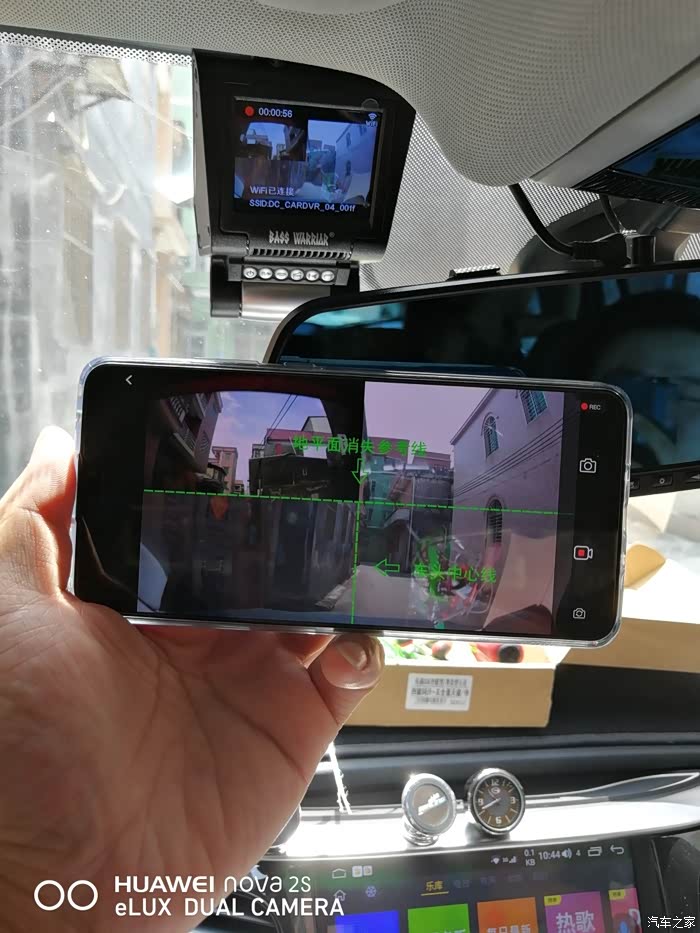

手机可以同步看记录画面了

地平线参考调整好前后摄像头的高低,前边的


后边的

手机里可以看到全部记录画面,可以下载并编辑转发

清晰度可以调高低

测试没问题以后复原之前拆的所有东西

这个关键步骤,大家可以拆,为了好施工,不拆也可以只要你有办法走线引线就行了,如果这里拆了一定要把防水密封橡胶装好,否则下雨就会漏水进顶棚

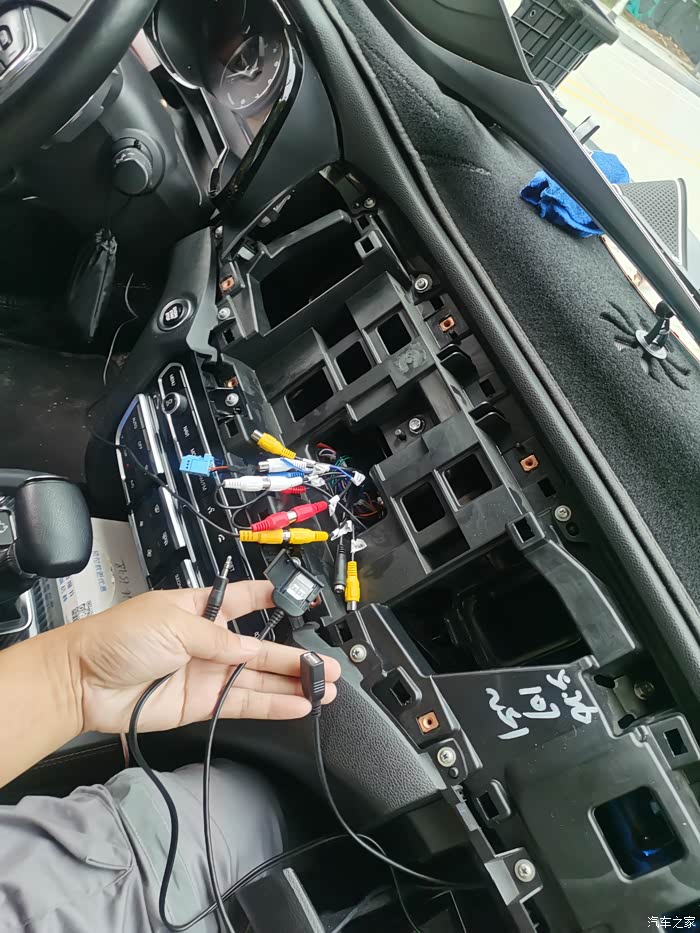

如果你的车辆主机有AV接口,也可以把我们的记录仪拆在车机上,大屏显示

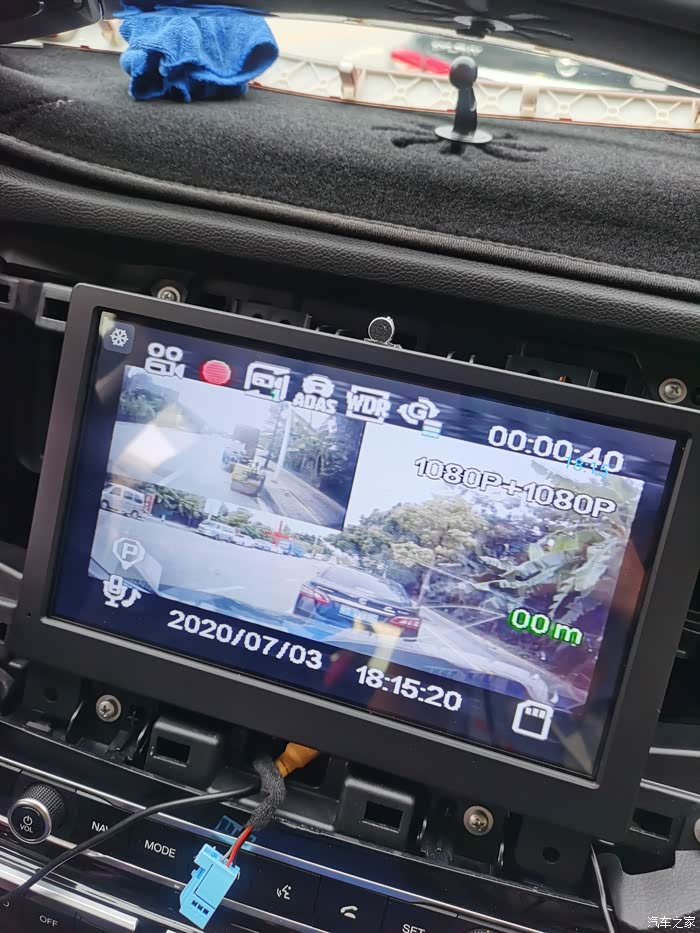

像这样,但没有手机下载下来的那么清晰,这只是为了方便查看。

已复原所有的内饰件,开始试玩,大热天的,宝宝们也来凑热闹了!
