高尔夫7rline二代泊车+极豆D1S纪念版+双U流光转向+翻盖

圝小熊圝
0浏览 · 2017-06-03 23:26
提车整整一年了啥都没改,看到论坛里发的泊车系统感觉很牛的样子就打算彻底大整改

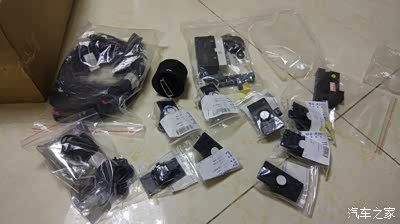

说干就干,各种东西配件、工具陆续到货
关于导航我也了解了很多,原厂屏幕小不带导航,有导航的价格高。本来打算买德赛西威或德众尚杰mib912感觉只是原车功能支持的完美,没啥亮点。极豆就不一样了,毕竟是一家互联网公司做的产品,产品除了原车功能完美支持的基础上增加了智能联网功能。我感觉最实用的就是会自动播报前方路段是否拥堵等等,地图在线自动更新,老婆开车时候可以手机查看老婆走到哪里了。如果老婆迷路,手机可以实现远程导航,帮老婆指路
。这些功能是原厂MIB无法超越的。
目前泊车雷达、导航安装完毕。迎宾灯因门板不想拆暂时未安装。
时宇双U+流光转向安装完毕。后期考虑让尾灯也换成流光转向。

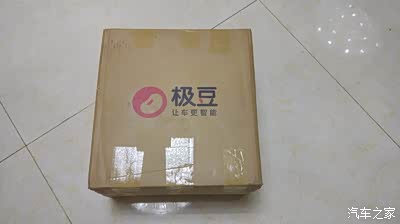

极豆D1S纪念版到货迫不及待拆开。

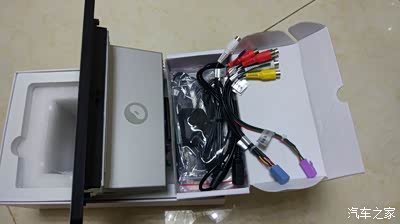

极豆D1S纪念版全家福

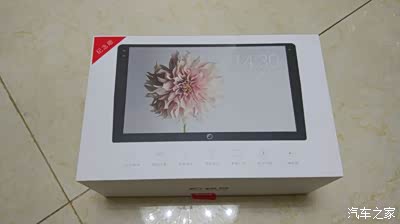

包装精美

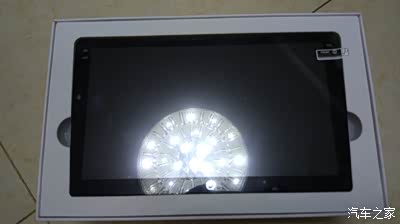

大屏大气,没有安卓的按钮,不是低端安卓机能比的

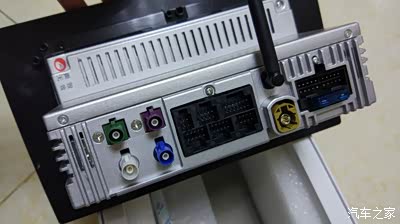

背面接口图

二代泊车+Rline自动大灯恢复+前门迎宾投影灯

为了完美开孔不惜成本自购开孔器。

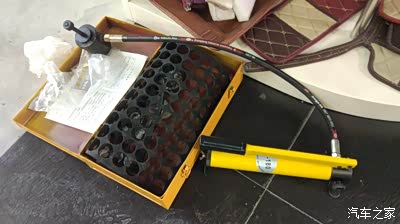

马云家买的液压开孔器+定制18MM模具。按照雷达要求开孔模具是17.8和27的

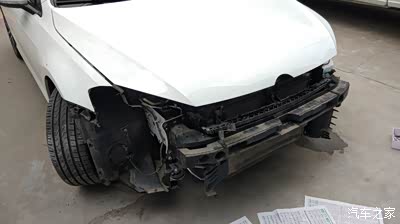

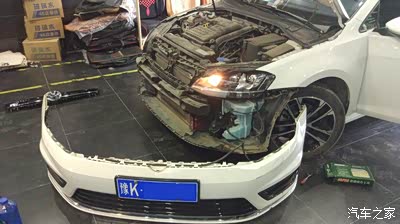

前杠拆卸,这里不介绍如何拆卸,全部交给师傅处理了

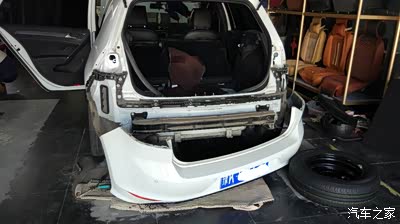

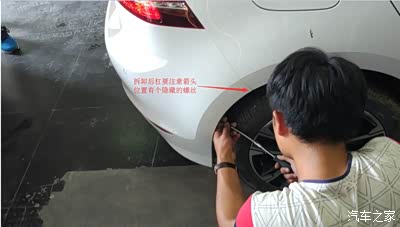

后杠拆卸注意箭头位置有隐藏螺丝

后杠螺丝拆掉后需要用手伸进尾灯后面,后面有白色塑料螺丝往一个方向转动尾灯就掉了,然后再拿掉后杠

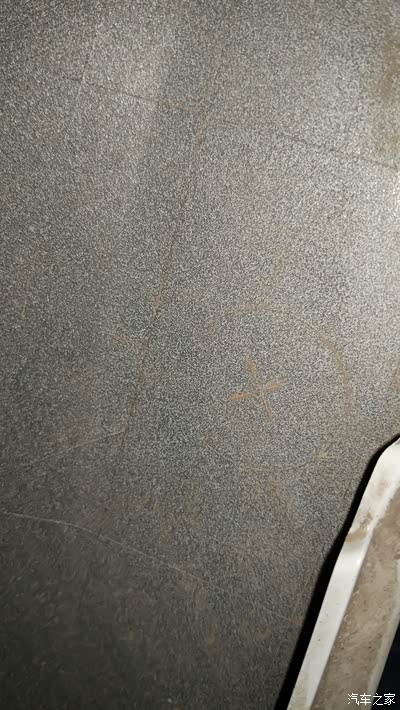

后杠和前杠一共有4个原车雷达开孔标记,其余4个需要自己根据大概位置开,只要对称就可以

液压开孔器真给力

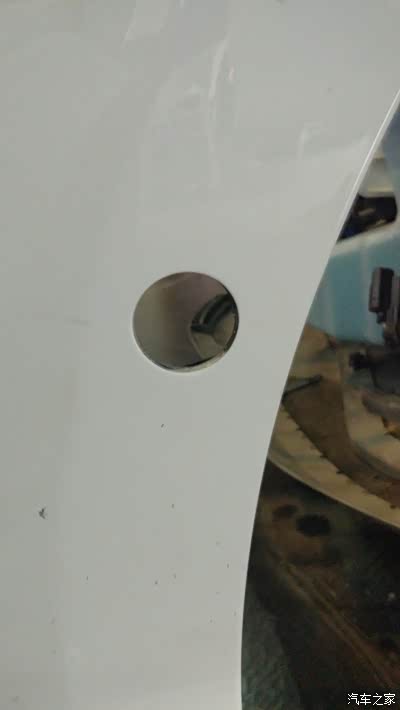

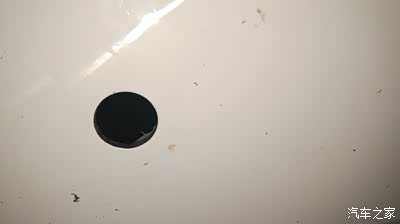

开孔完美无毛边

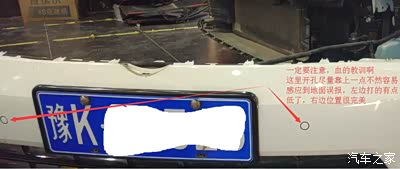

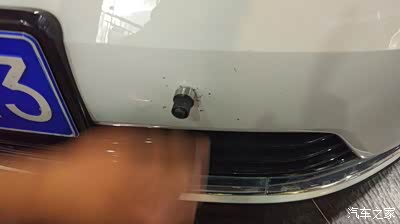

前雷达中间两个孔一定要注意,详细看图。我的就是因为没有经验导致左边那个低的经常误报

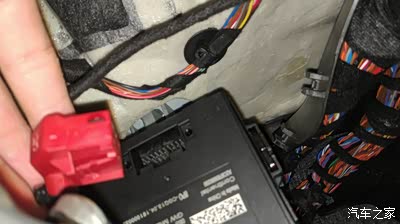

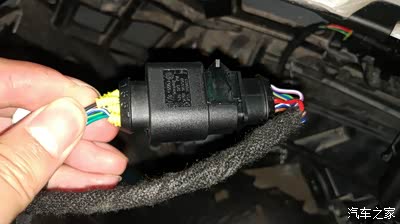

接线过程就不详细介绍了,买的时候卖家给的有教程,按照教程接就可以了。此图为网关插头

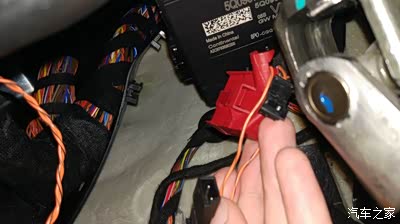

网关线需要引出两根线

主驾驶到前6雷达连接线

最后轮速传感器安装,下面铺个东西人钻进去拿个六棱工具卸掉把新的装上,很好换的。

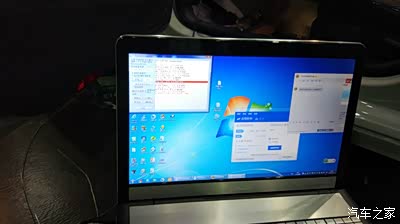

各种线安装完毕后卖家远程帮忙改代码,自己需单独购买5053数据线
刚安装后各种红色错误代码,不过一个个改后就全消失了

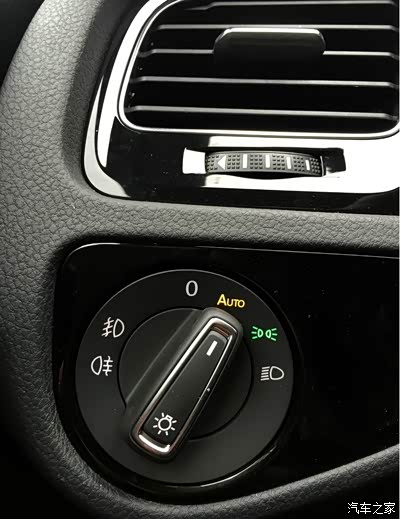

高尔夫7自动灯开关要不带光感的。原车灯开关0档往下按顺时针旋转再往外一拉就掉了。把定做的线接到开关2号角,另外一头插到BCM16角。改代码就搞定了。

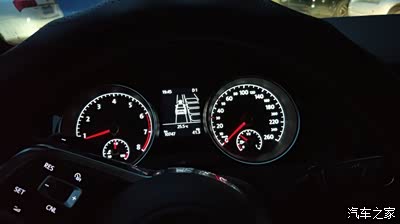

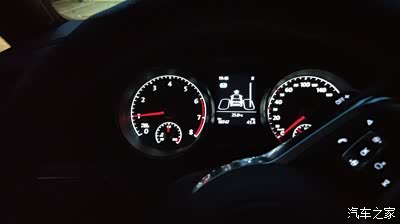

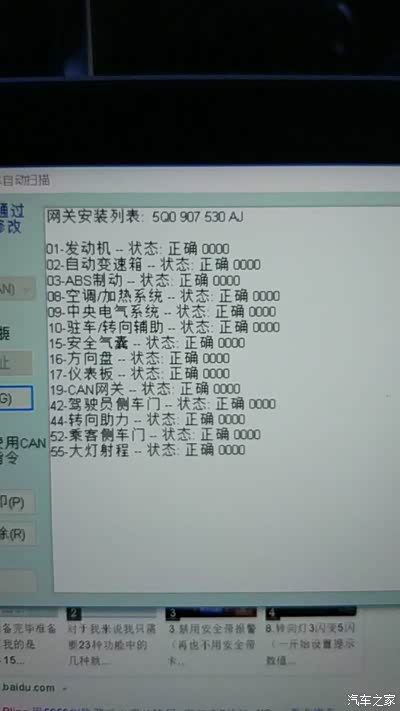

编码改完后故障全消失

泊车按键按一下默认侧方停车,再按一下为倒库停车

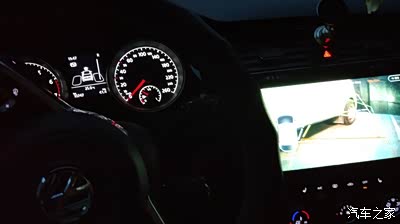

车位已经识别,开始泊车,方向盘自动转动



极豆D1S完美支持轨迹及全车OPS

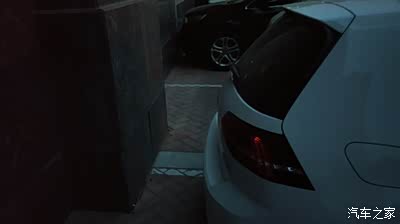

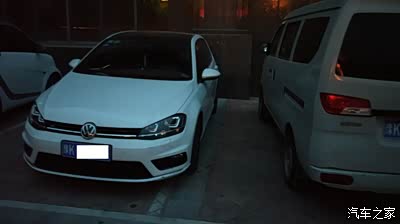

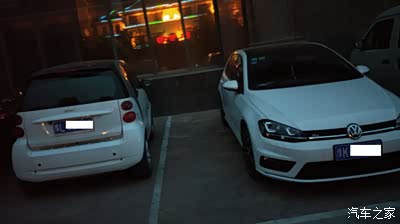

马上就停好了

后面位置

左边位置

右边位置
O(∩_∩)O哈哈~非常完美

导航安装需要拆掉后面的挡板,为了极豆拆。
这里还是建议厂家改进导航磨具,新车没几个愿意这样拆的。

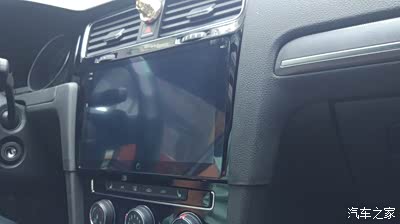

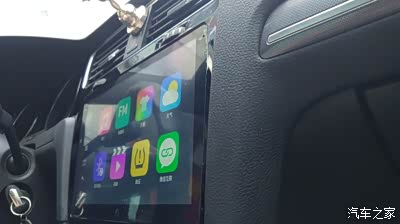

安装效果图

安装效果图

IPS屏720P分辨率屏,侧面看也很清晰。
IPS屏就是大家平时所说的可视角度最广,清晰度高的硬屏

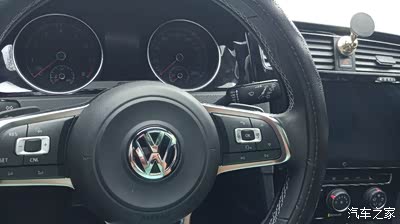

原车方向盘控制完美支持,并且可以设置连按功能

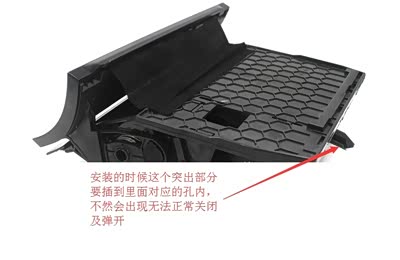

安装过程就不详细说了,需要注意的是这个盒子有很多车友拆掉后无法完美恢复,这里只需要注意一点就可以了看下面图

找好洞插进去就可以了

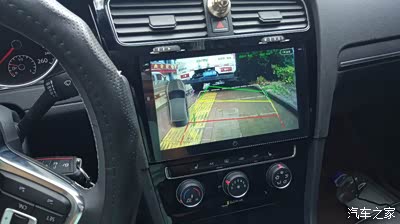

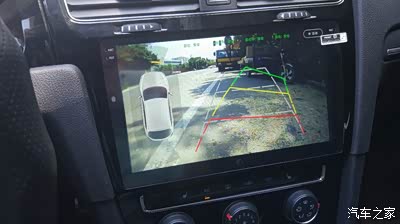

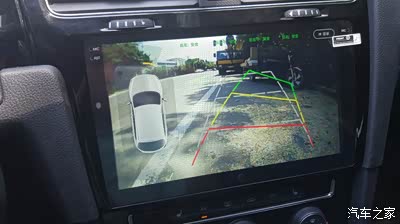

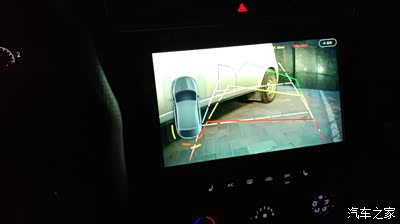

倒车轨迹及OPS完美支持


倒车后视下雨天阴天测试,依然清晰

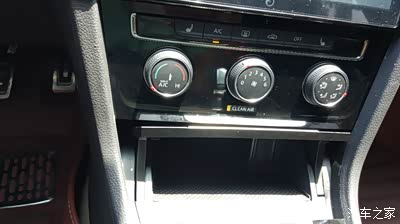

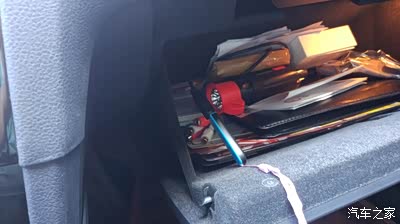

U盘接口在手套箱,我准备让改到中控台储物盒内

本地16G储存、32G内存卡、U盘空间足够用了

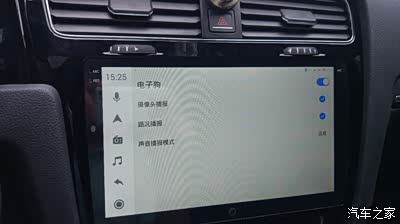

这个功能挺不错了,不用打开导航也能播报电子眼及实时路况

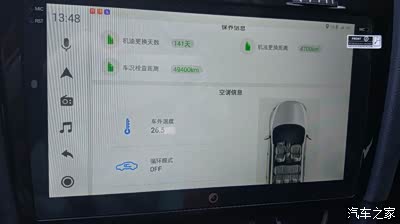

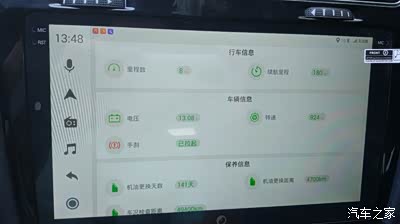

原车信息显示

原车信息显示

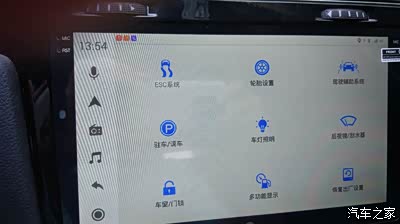

原车设置一项不少完美支持。

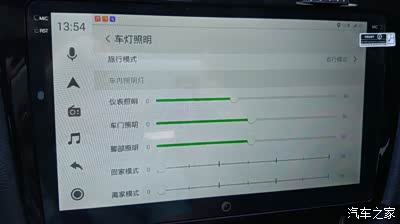

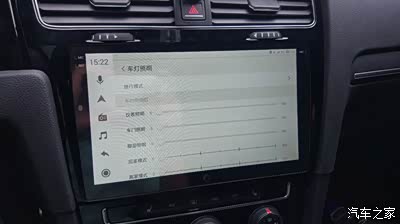

车灯照明设置

车灯照明设置

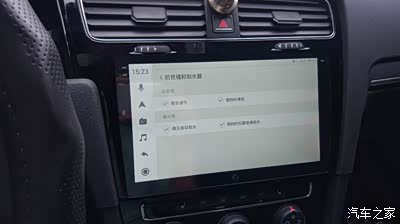

原车后视和刮水器设置

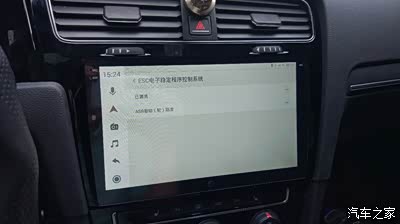

原车ESC电子稳定设置

轮胎压力设置

灯被拆掉了。拆灯不用拆保险杠的,因为我的保险杠碰撞过,我要自己动手修复,所以要求老板帮忙把保险杠拆了

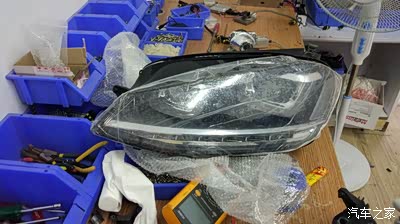

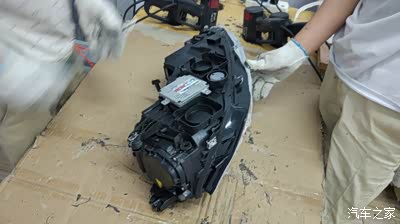

大灯拆掉准备去密封胶。老板用的是风枪吹的。

剔除残留的密封胶

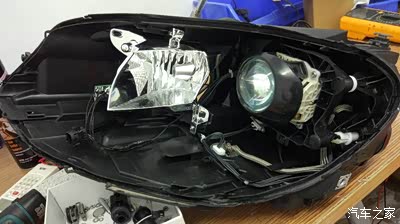

拆掉后的样子。

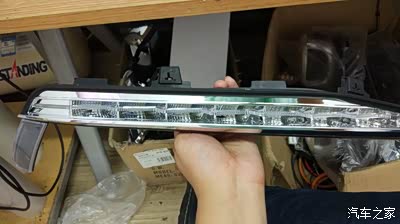

流光转向特写

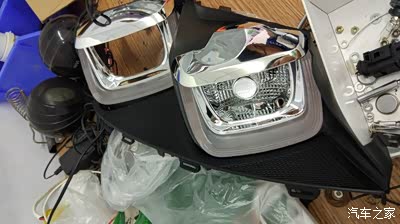

双U套件,是不是很漂亮

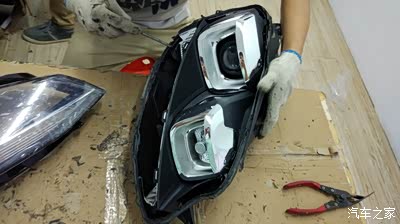

老板安装双U套件

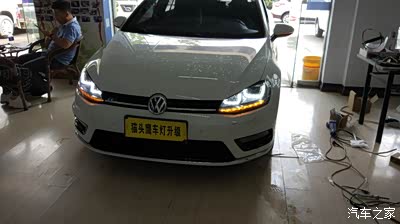

安装完毕,过程啥的都交给老板吧。

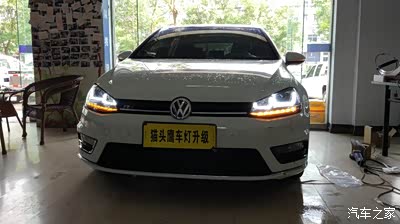

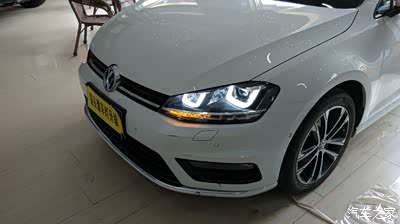

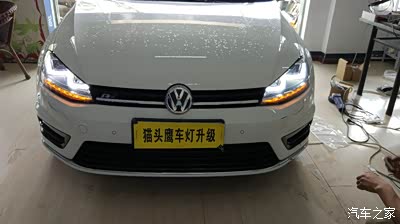

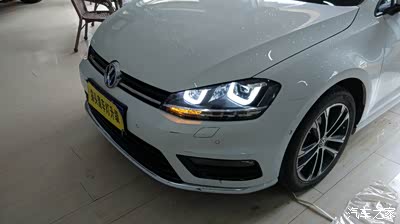

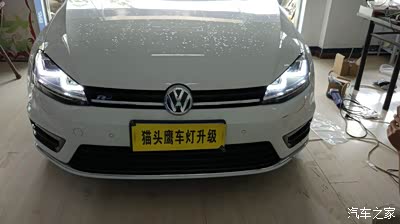

直接看效果。我之前的蜡烛日行灯烧了一个,干脆直接去掉。因为日行灯已经接上双U日行灯了,之前的灯泡不插电脑也不会报灯光故障。

之前的日行灯空着,什么都没接,可以买个冰蓝色的led插上。我感觉不插就够用了。

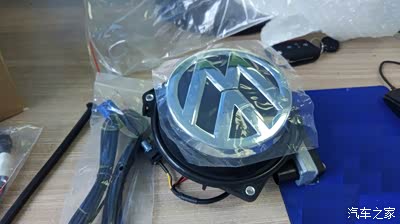

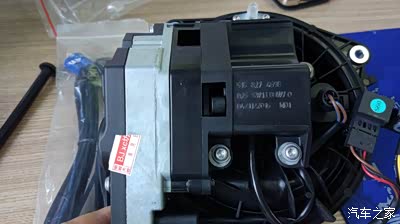

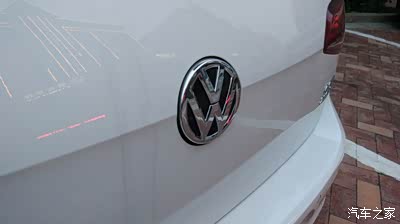

翻盖摄像头,卖家说是高尔夫嘉旅原车的,高尔夫7通用

细节图

编号,感觉字有点歪

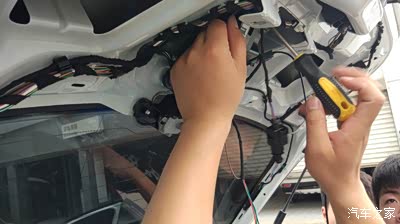

直接找SSSS,不愧是专业,拆的速度太快了。卡卡卡就掉了

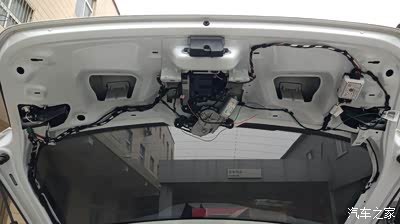

原车走线

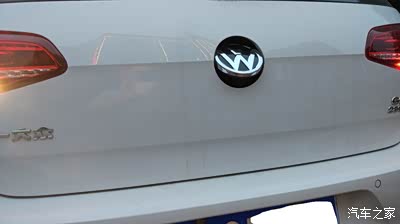

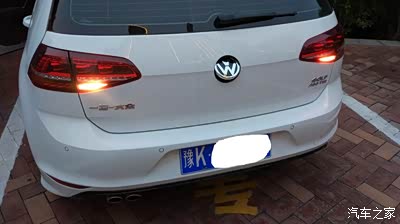

看看翻盖的效果吧
