09款启航版308收音机头加装AUX音频辅助输入接口

大家有没有遇到这样的烦恼：

1、使用导航仪时，将声音FM发射到收音机。虽然我们尽力避开有电台，但音效总不满意。并且有可以在A地没有电台信号发射效果还好，到了B地当地就有强电台，干扰就出来了。很烦人。如果我们的收音机头有一个音频输入，直接将导航的声音输入，这一切就将完美解决。

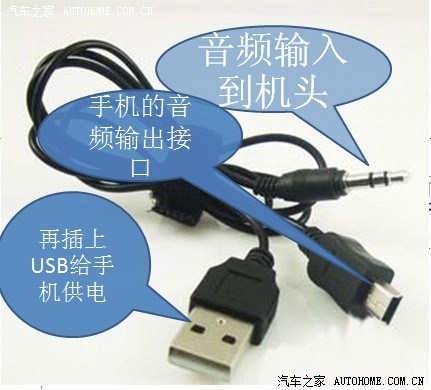

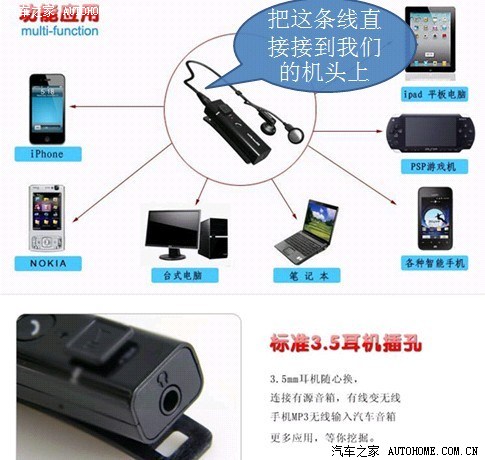

2、虽然我们的小Q收音机头很体贴的有USB，但还是经常觉得想听一听新歌。如果能把我们的手机如图这样将声音直接传送到机头里，也完美了。

3、甚至你还可以加下如下的蓝牙设备让你的手机包括车上朋友的手机音乐传送到我们的车里去。

要实现这一切，我们的收音机头只需要拥有一个3.5mm标准音频AUX（辅助）输入接口即可！可我查阅了许多百度网包括本论坛，都未发现我们０９年起航版这种收音机头的AUX加装方法。于是决定自己动手。如果你的收音机头与我们这款一致，也可以参考。

准备工作：

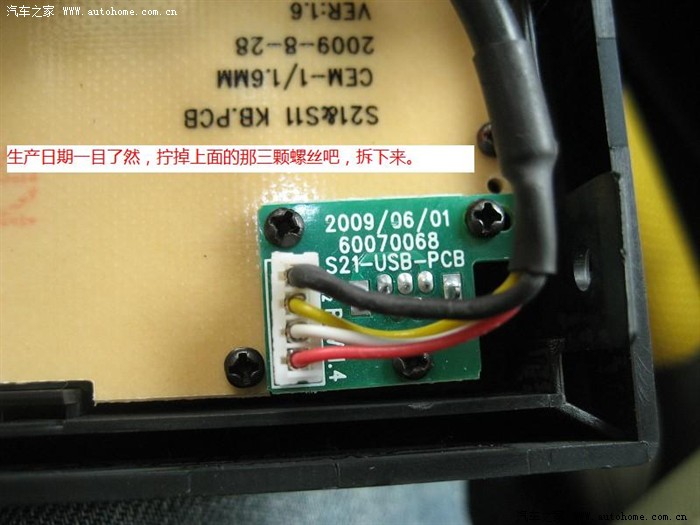

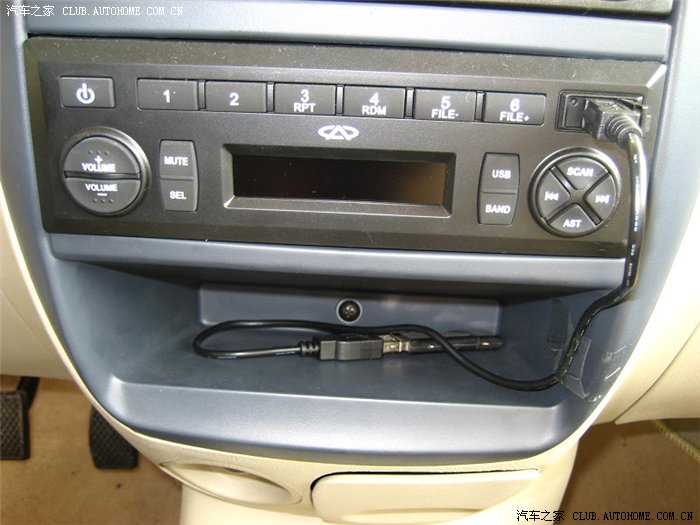

我的这次加装是基于把面板的小usb接口收至手套箱后完成的。如果你尚未把USB接至手套箱，可参考以下贴子一次性完成。

意难平版主的《将USB线引到手套箱的详细作业与大家分享（高清图配解说）》

这次加装还参考了

lxw8398《车载单碟CD改装AUX(3.5MM)输入-非常强大-谢谢支持》的思路，即掐断收音机线路，插入音频输入。但我们的机头与原贴CD线路不一致。

拆面板及拆收音机头的步骤请研读以上两个贴子。我们这里就不再探讨。

开始行动：

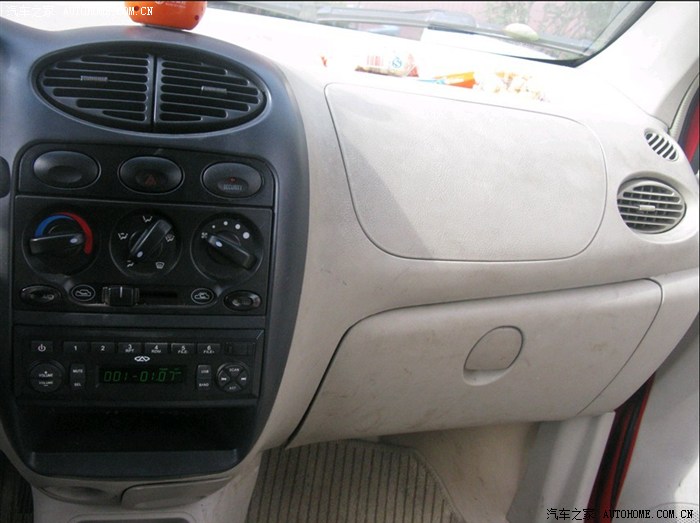

１、请确认一下你的机头外观和我的一致：

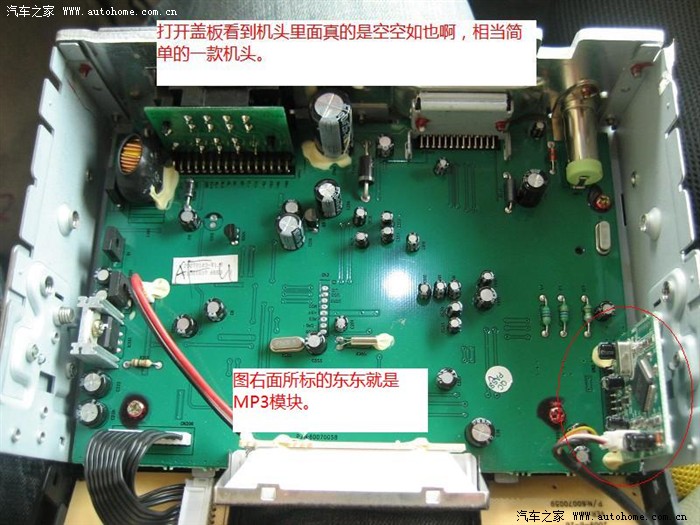

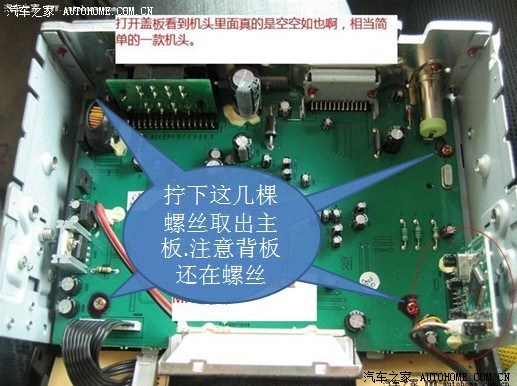

２、假设你已经按照以上提及的两个贴子里的方法将机头拆下来了。并且打开成了这个样子。

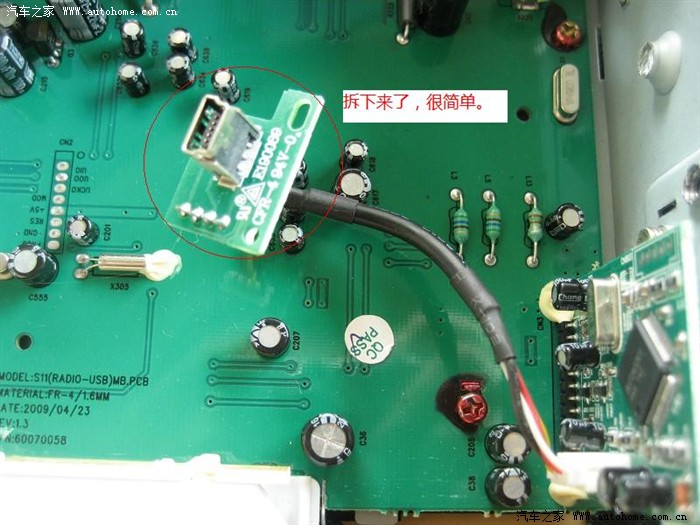

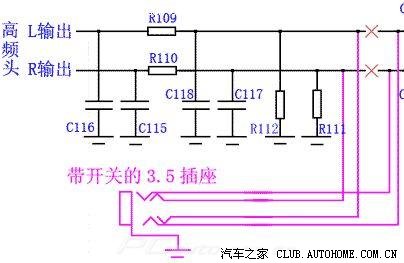

３、继续借图：

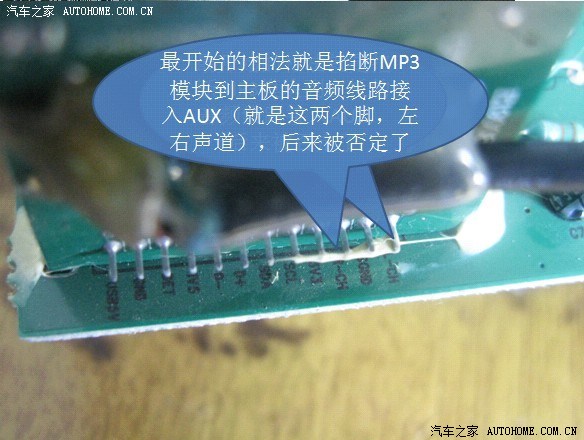

４、因为我们这个主板跟前面改CD那个主板不一致。简单的做，就是直接掐断MP3模块到主板的音频线路，插入AUX输入，但后来考虑到要想AUX输入有效，必须切到USB播放状态，也就是说，如果使用AUX，那U盘就必须被读盘。如果没有U盘，就不能切到AUX这边来。所以还是得走掐收音机音频输出线路。

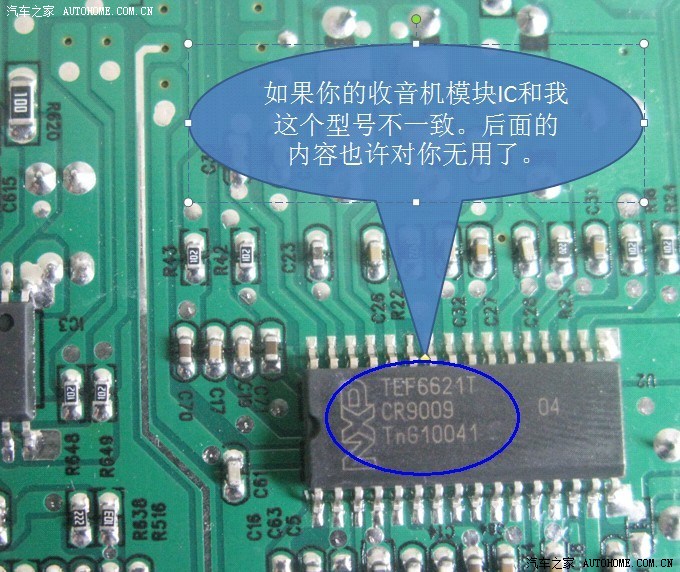

５、取下主板，检查收音机IC。请确认你的IC和我的一致，如果不一致。请停止改装或联系我共同交流。

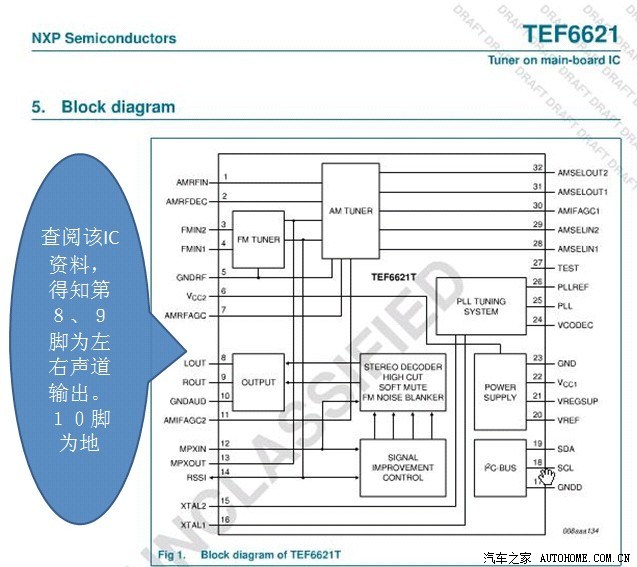

６、查阅该IC的引脚图，知道了第８、９脚为音频输出，１０脚为音频地。

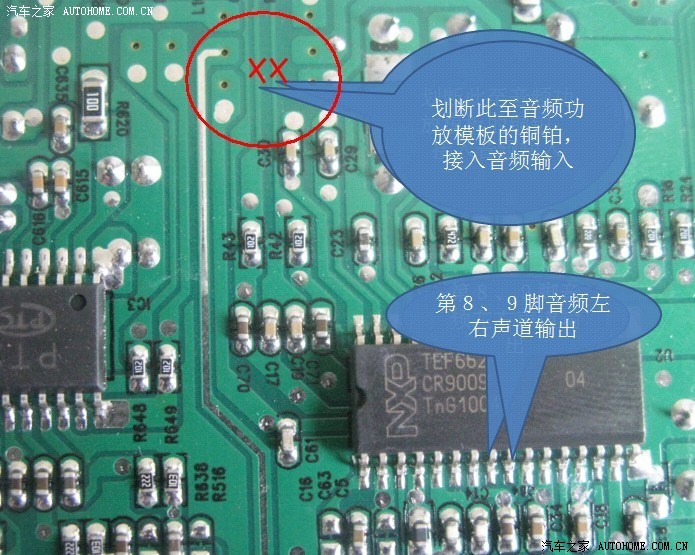

６、确定AUX音频输入接入点。

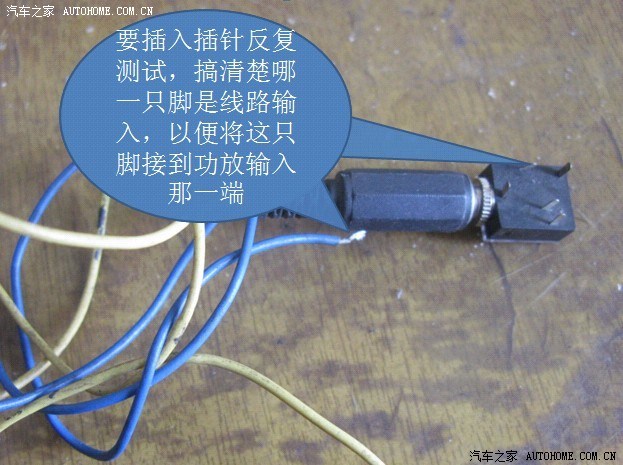

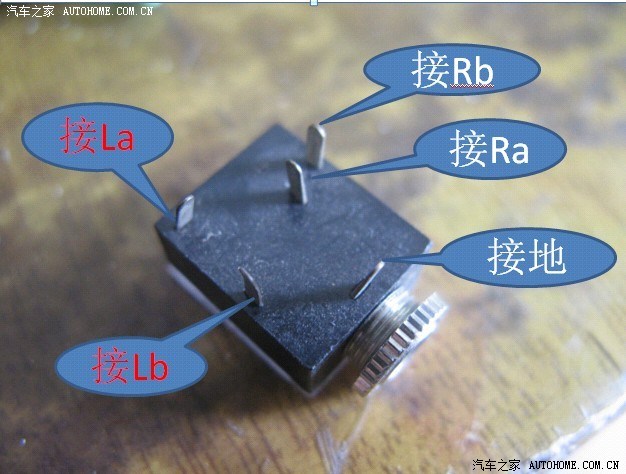

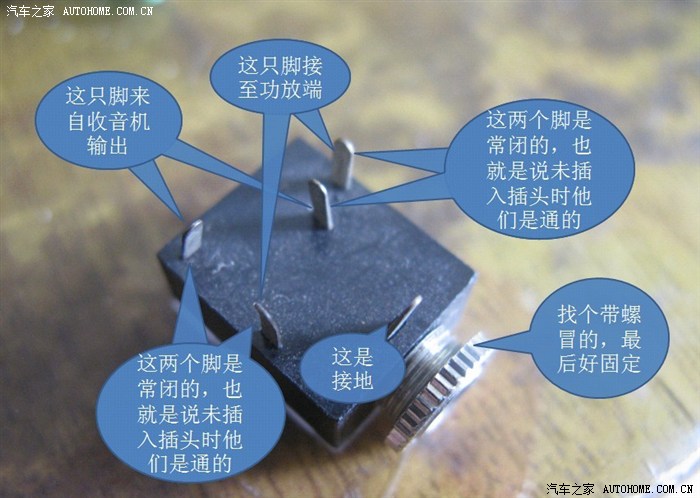

７、取一质量上乘３.５mm立体声音频插座。先弄清楚它的脚位功能。

      下图是我的参考接线点举例：

８、我们要把这个插座安装到面板上的这个位置，先对照这个插座扩好孔。

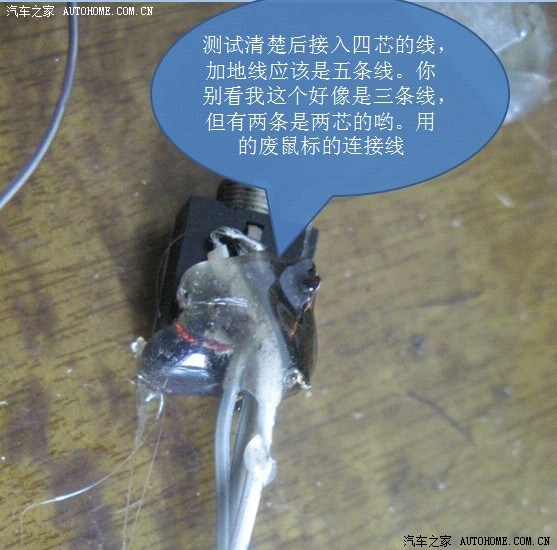

9、先接好插座上的连接线，应该是一条线哟。然后打上“热融胶”以固定。

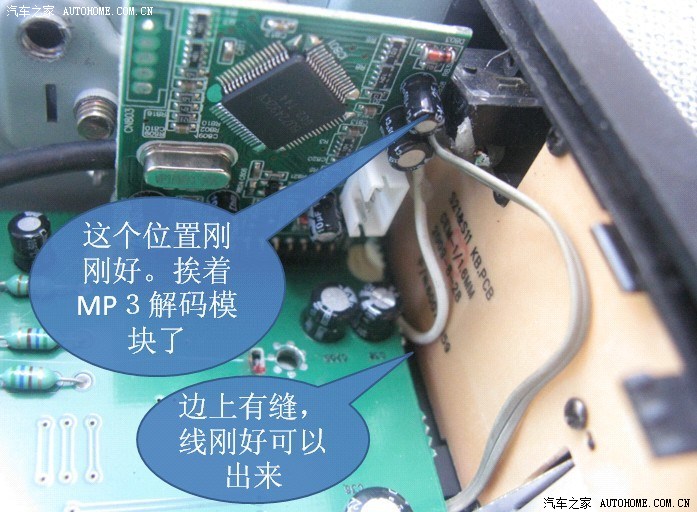

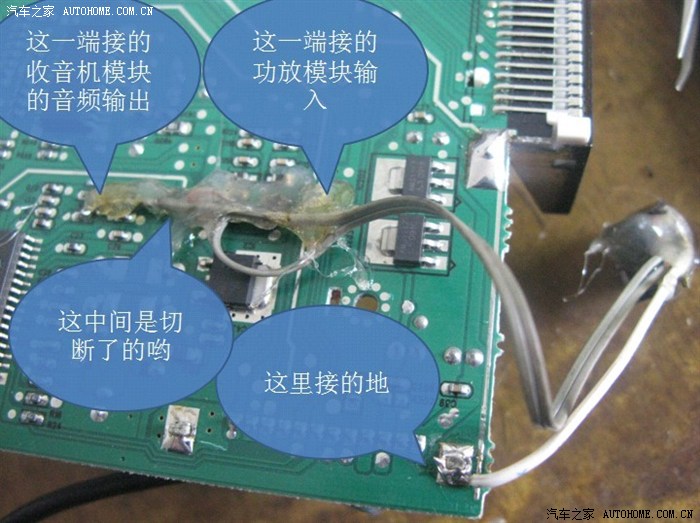

10、接入到主板上。注意：为了保证不至于静电烧坏主板的IC单元，请在焊接下拔下电烙铁的电源或可靠接地。

11、如果导热硅脂差了，可以加一些，没有就算了。不要随便用其它东西随意涂抹。

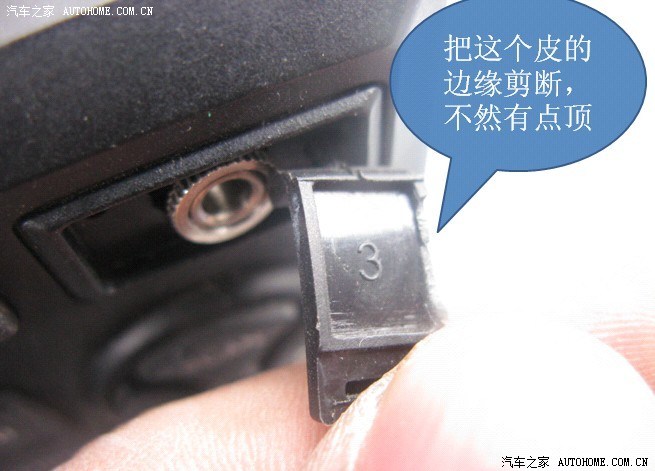

        12、开始安装还原了。

１３、完成效果图

展示完毕。谨献给所有喜欢动手的朋友们！
