爱车装饰哥 近期改装作业分享（第一篇）

    自从我给自己的爱车安了日行灯，迎宾灯，泪眼灯，流氓倒车灯之后，大家对我的车赞不绝口，很多车友都说很靓，很实用，但是对于具体是怎样的接线和怎样的安装，不是很了解，尤其是芜湖本地之外的车友很多都是担心自己的动手能力不强，不敢轻易的动车子的线路，怕麻烦。想去汽车装潢店或者修理店安装一个是收费可能很多，还担心工人技术不精，对车子造成损害，也担心影响日后4S对车子的质保，等等。。。

    今天我就用图文并茂的形式，可以说是看图说话的形式，手把手交大家，不费多少时间，不费多少力气，快速接线！如果工具和线路准备充分的话，整个安装过程在半个小时左右即可大功告成！

    工具准备：1，普通电线2.5米长即可。2，钳子。3，扳手（车子工具自带的小扳手即可）。4，如果要想在雾灯格栅位置加装日行灯的话，要准备一个平口改锥。

    安装日行灯，泪眼灯，接线的原理基本都是一样的，只是安装的位置不同罢了。我这里主要重点跟大家讲一下最简单最快捷的布线和接线的方法：

    第一步，先给大家说说怎样布线吧。

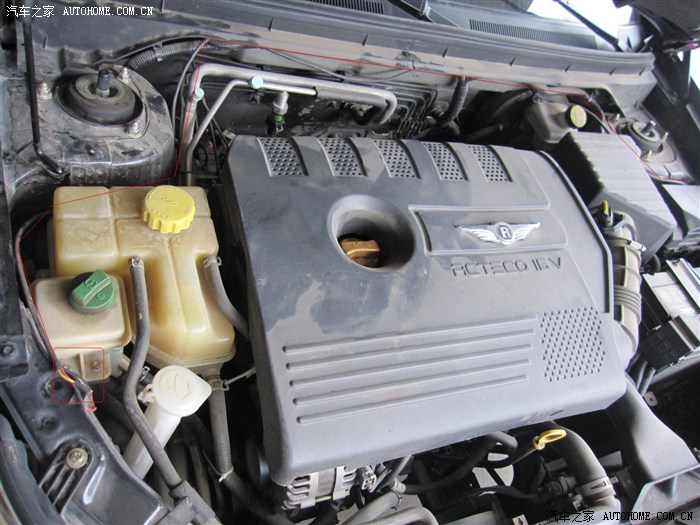

另外加的线路我用红色标注了，就是从后面绕的。大家可以仔细看一下。红色方块标注的就是电线的接头。另一端线头留在保险盒附近即可，尽量预留的稍微长一些。

    第二步：安装泪眼灯或者日行灯：

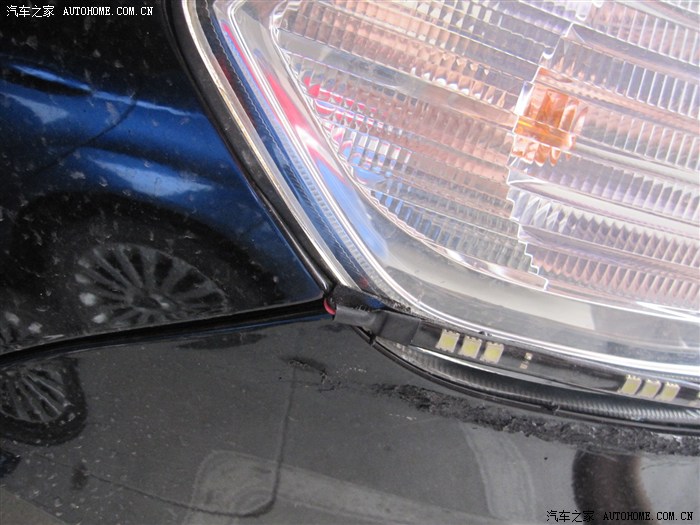

把粘贴好的泪眼灯一头的电源线从大灯一边的缝隙中穿进去。如果是雾灯处的日行灯，先要用平口螺丝刀将雾灯格栅轻轻撬开，并拿下来。在将日行灯待安装附近用螺丝刀钻一个小孔，为的是将日行灯的电源线穿到里边，在格栅上先用自带的双面胶粘好，两头分别用螺钉拧好。线路都比较长的，刚好可以跟上面新布的线路连接，注意正负极，一般红色代表的都是正极，黑色代表的是负极。

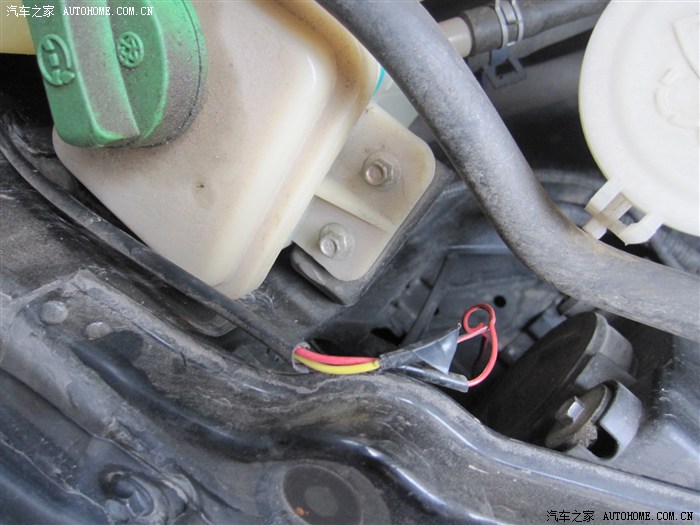

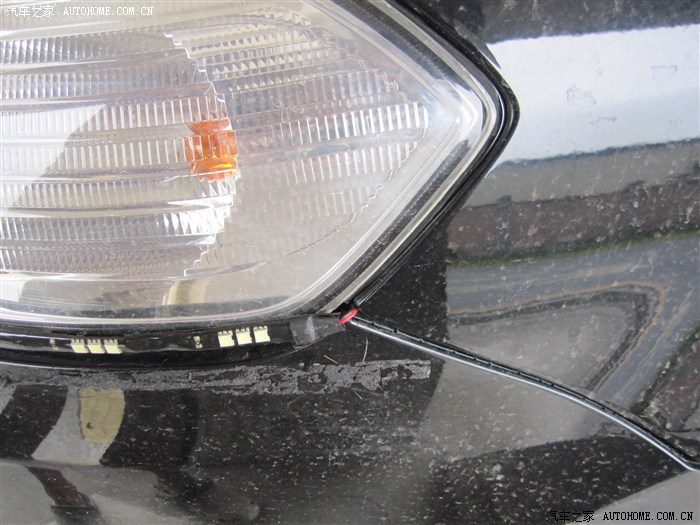

    下图是左边日行灯或者泪眼灯电源的连接图：

    如果日行灯的线路颜色看不出来的找不到正负极的话，可以在安装之前将要装的灯的两极分别接触电瓶的两极，如果不亮更换一下位置。并做好标记，正极上打个结之类的。直接用手触摸电瓶的正负极是没有事情的，电瓶的电压都是12V的，人体接触的安全电压在36V以下，所以直接触摸电瓶的两极不会对我们造成影响的，大可放心。

    想在雾灯格栅处安装日行灯的话，那边的线路跟新布置的这个线路并联即可，之后用电工胶布粘牢，即防水，又防短路，一般情况下不会发生问题。

    第三步：安装右边的泪眼灯或者日行灯，都是一样的接线方式，如下图所示：

大家一定会问，我的车灯下边怎么会有双面胶的痕迹，那是因为之前我把泪眼灯贴在那个位置上还没有来得及清理，后来觉得直接贴到灯上效果更好看一些。


这是车的右边，日行灯跟泪眼灯接线连接图。右边的红色的都是正极，左边黄色和一根红色跟黑色镶嵌的线路是泪眼灯的负极，跟电瓶负极相连接。

下边我详细介绍一下保险盒线路的接线方法，这是本文的重点：

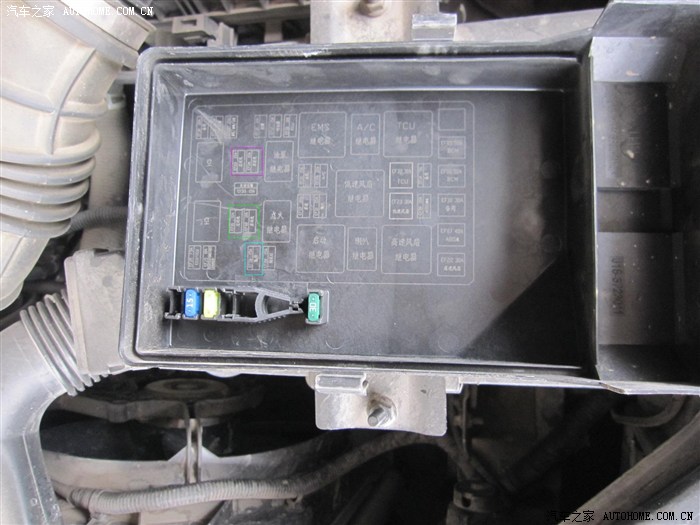

    第四步：打开电瓶旁边的保险盒子，保险盒的盖子印刷有具体的保险丝的线路说明，如下图所示：

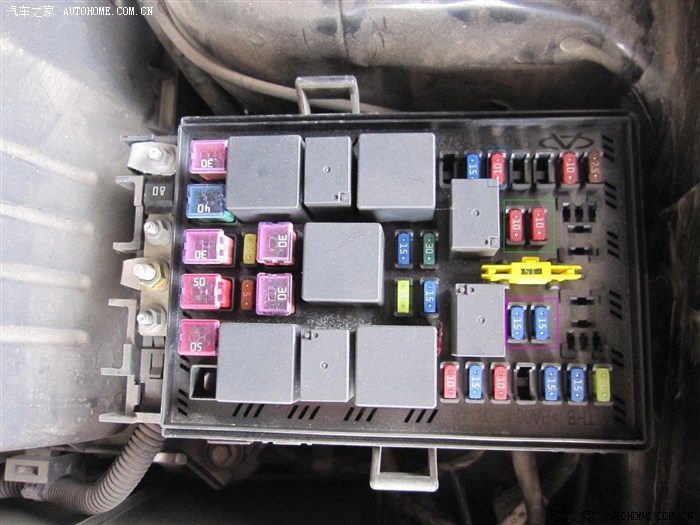

  我用色框依次用紫色框代表的是左右两个近光灯的保险，绿色框代表的是左右两个远光灯的保险，蓝色代表的是备用保险（即钥匙ACC电源开关）

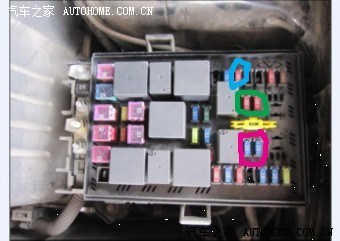

上面这这图大家可能看的不是很清楚。我在给大家发一张涂鸦过的：

这下看的很清楚了吧？


   现在大家肯定有疑问了，为什么要找着三个保险开关？

   我现在给大家具体详解这三个保险的功能：

   1.如果新的线路接到近光灯上，那么日行灯，泪眼灯会在近光灯开启的情况下工作。

   2.如果新的线路接到远光灯上，那么日行灯，泪眼灯会在远光灯开启的情况下工作。

   3.如果新的线路接到备用保险上，泪眼灯会在打火的时候自动亮起，关闭发动机才会熄灭。

以上三个位置，各位车友可以根据自己的实际需求，选其中的一个位置来进行电路连接。

  现在电路问题介绍完了，那就可以进行下面的步骤：

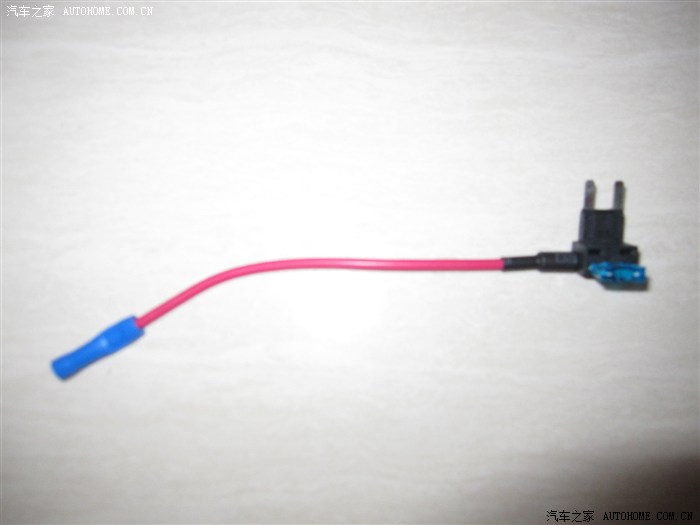

  先介绍一个产品：保险取电器。

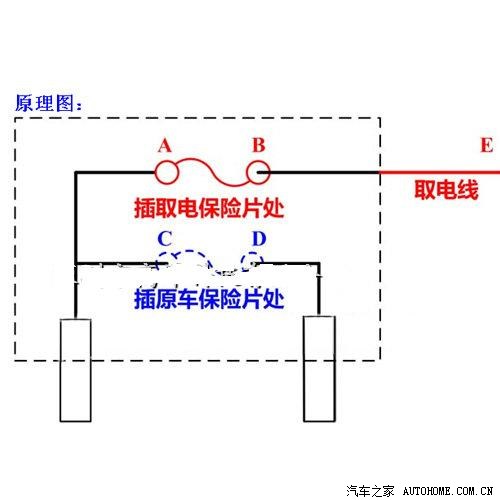

保险取电器的原理介绍完了，现在介绍最后的接线过程：

  先将新接线路的正极全部塞入保险取电器的另一端蓝色部分，之后用钳子加紧，让线路固定住，不要有脱落现象。

   确定好是想接ACC，还是近光灯，或者远光灯后，在保险盒盖子上面找到取保险丝的那个专用小夹子，找到对应的保险，用夹子取出。我接的是ACC，即发动机启动日行和泪眼灯亮。

    之前很多车友都想接小灯线上，但是在发动机前舱找不到小灯保险，小灯保险在方向盘左下角。如果要接小灯线，只有在小灯的线路上破线连接了。

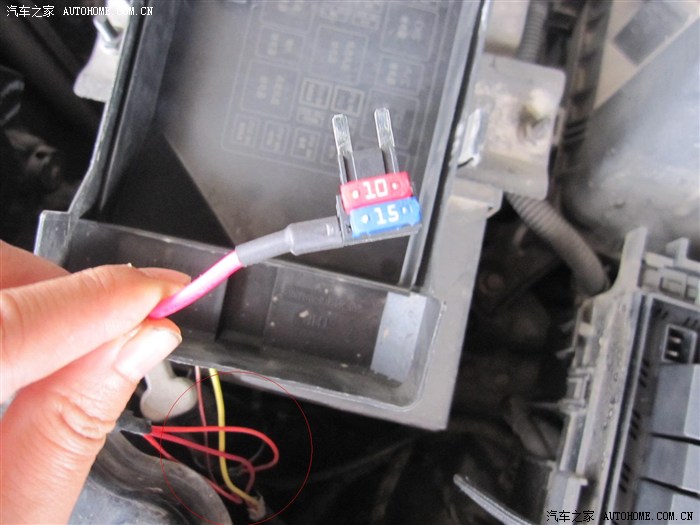

    蓝色的保险是取电器上自带的保险，这个可以当做是外接线路的保险，原车上的保险只要插入下端即可。安装接线特别方便，无需破线，让改装安全无忧。

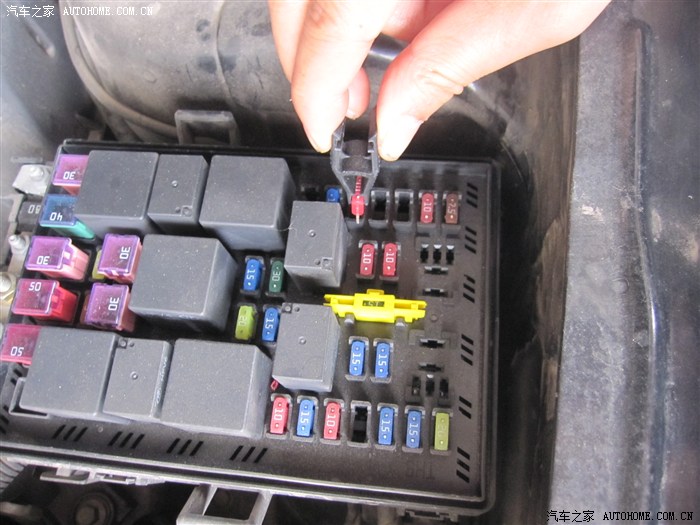

    只要将我刚才所标注的那三个保险的任何一个保险取下，插入保险取电器下端，在将保险取电器的另一端插在拔出保险的位置即可完成安装。先将保险盒背面的专用小夹子取下，对准要拔出的保险丝，将保险丝拔出。

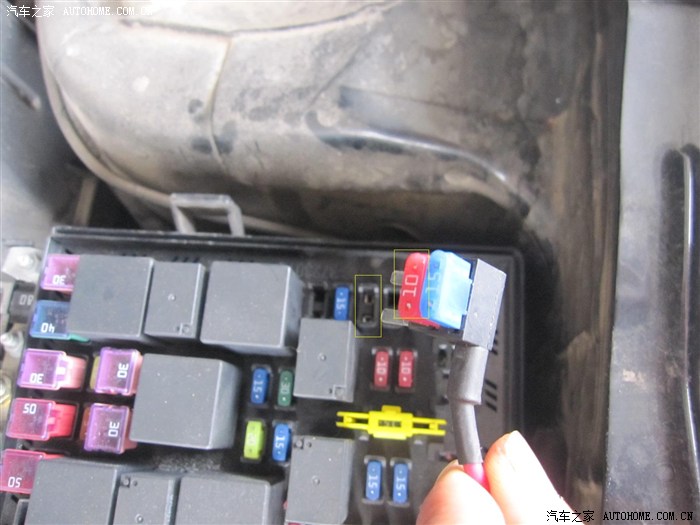

黄色框标的就是原来保险的位置和保险插在取电器上的位置。

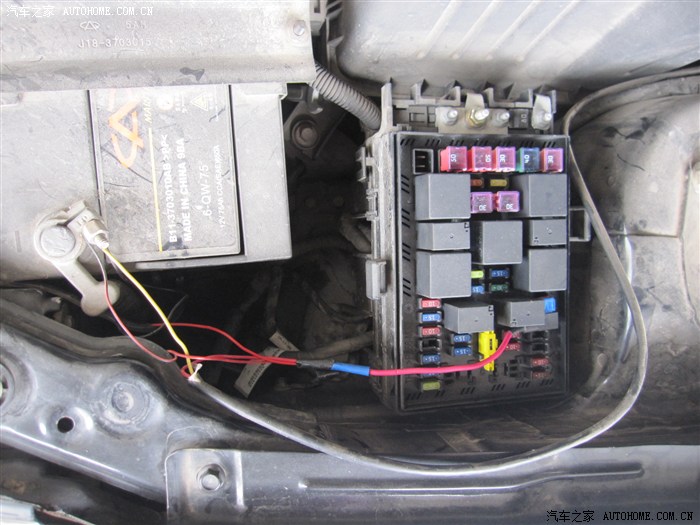

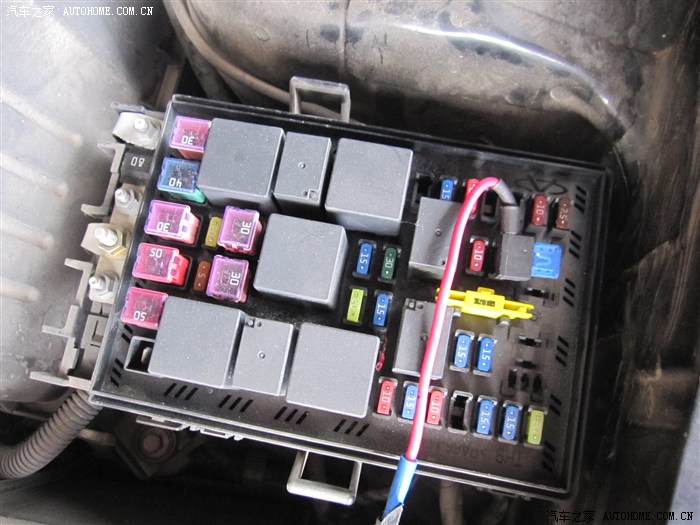

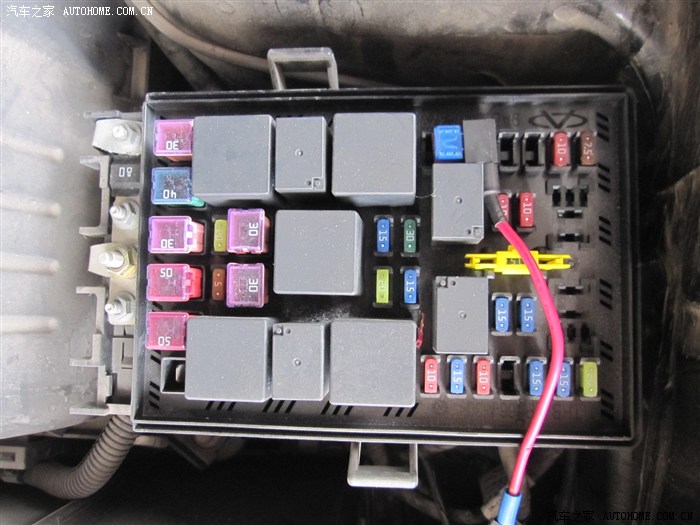

这是插在备用保险位置，即ACC位置，汽车发动后，所接线路供电，日行灯，泪眼灯亮。大多车友都安装在这里。

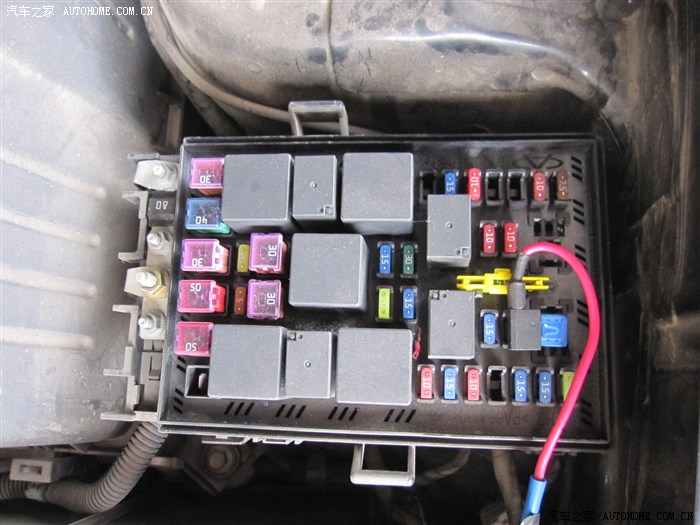

这是接在远光灯上的位置图，即打开远光，泪眼跟日行灯亮。
这是接在近光灯上的位置图，即开近光，泪眼跟日行灯亮。

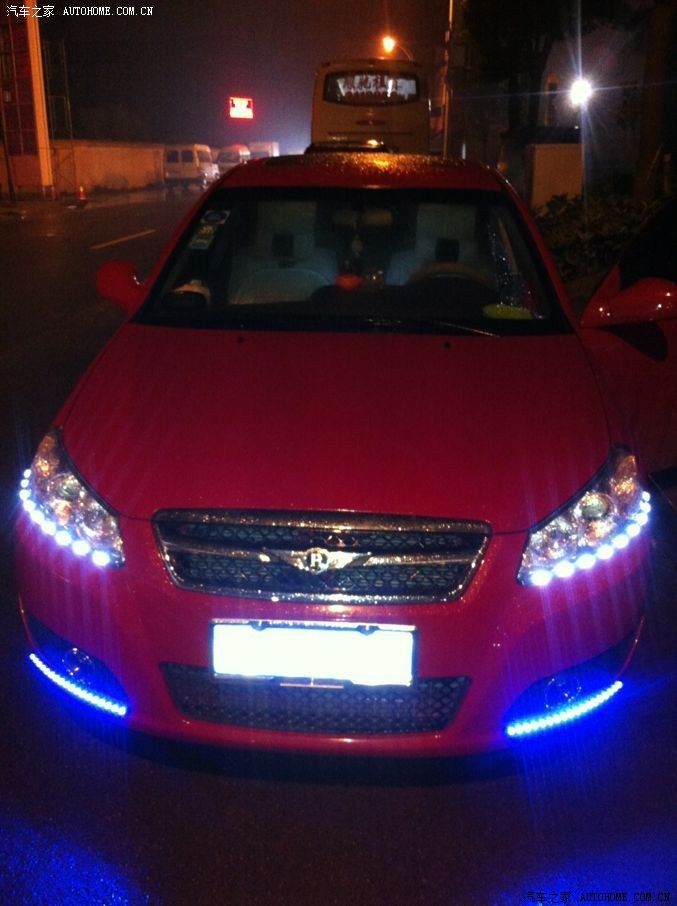

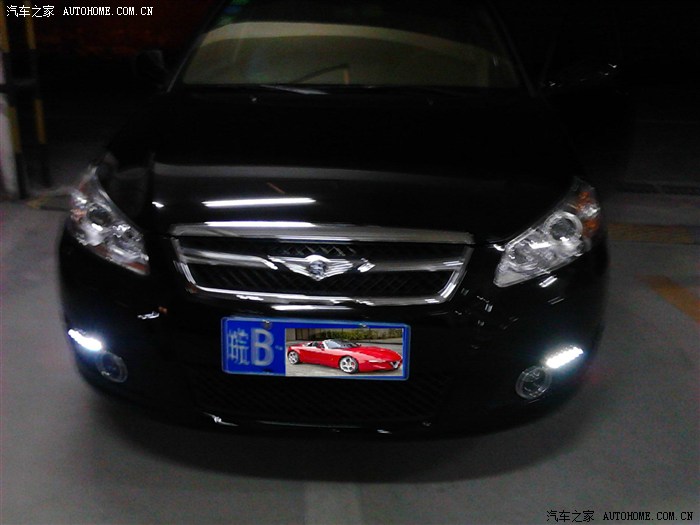

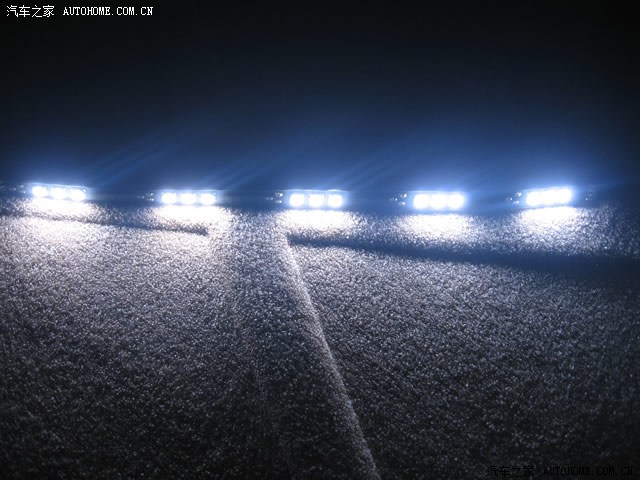

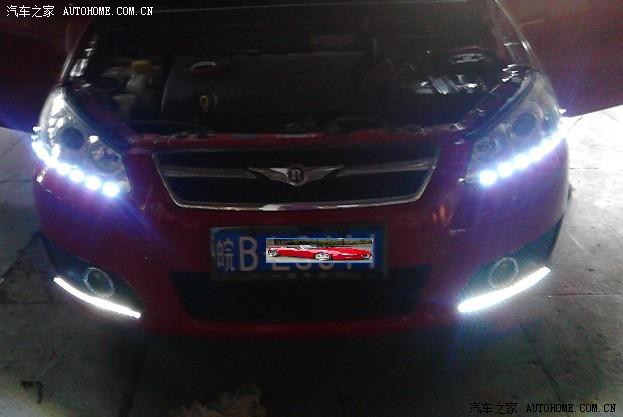

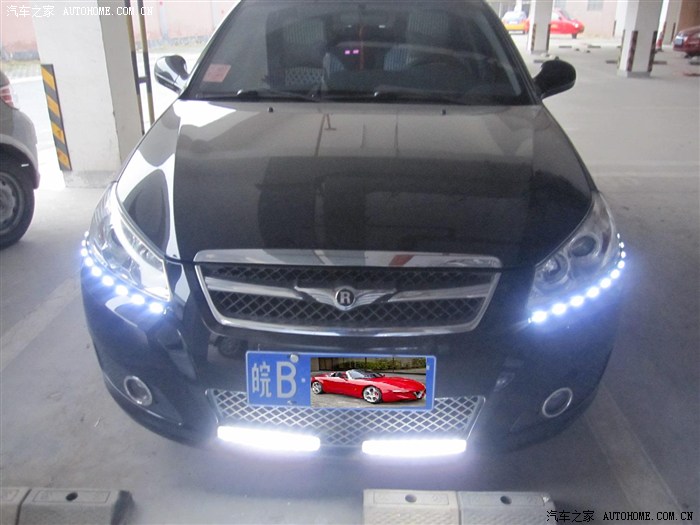

因为都是白天安装，灯的效果就没有拍。现在给大家发一下我给车友安装后的效果吧。

泪眼灯由于拍摄角度的原因，看着灯有点大。其实是很漂亮的呢。

欢迎大家一起分享和交流，

 此贴已发完，希望大家多多顶贴，回帖，一起交流。欢迎加入我的交流qq群 306886477 诚主给个精华最好！
