11款CD 加装AUX蓝牙耳机....紧急修正电路图,车友不要用旧电路.

开车打接电话不方便.

不想换CD机,不想戴蓝牙耳机.

把一个MOTO H3不用的蓝牙进行改装, 主要目的不动原车线路.

利用CD 的AUX口输入.

第一天.

找了点时间,先改蓝牙的电源.

不用想蓝牙的电池,容量太小了.

还要达到打开ACC,自动打开蓝牙的功能.

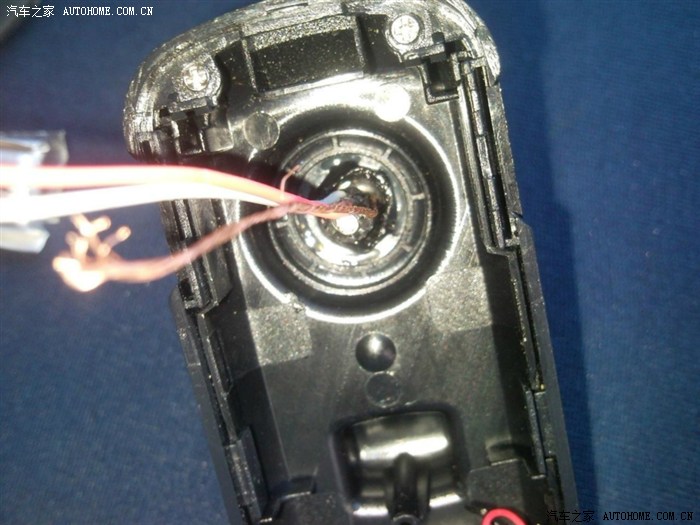

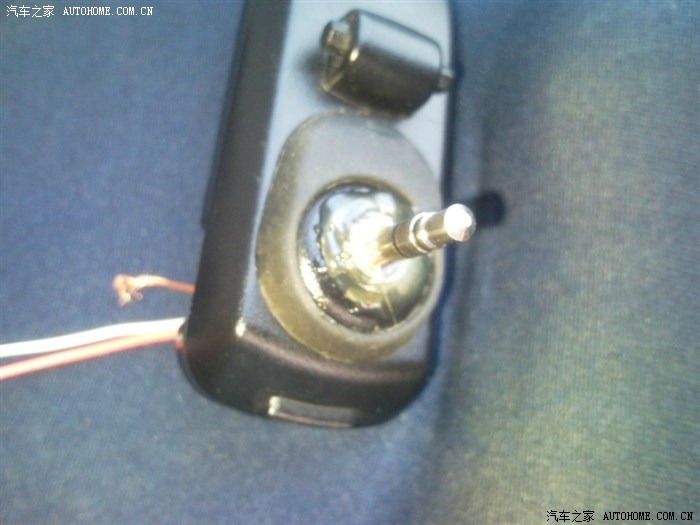

在耳机听筒的位置加装一个3.5的AUX插头

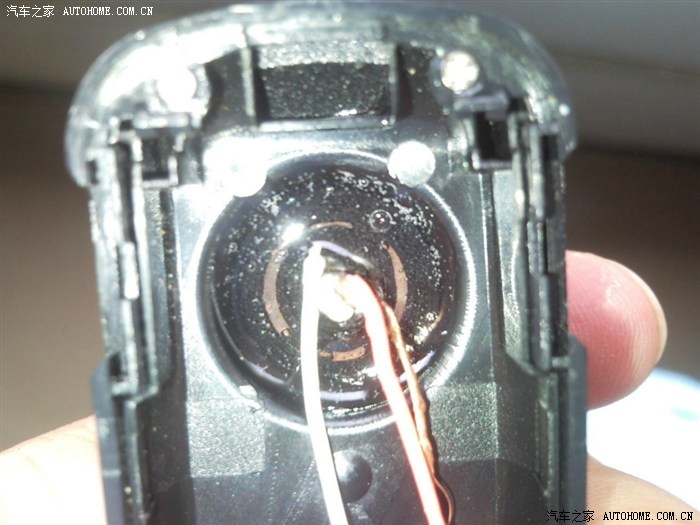

插头里面的样子

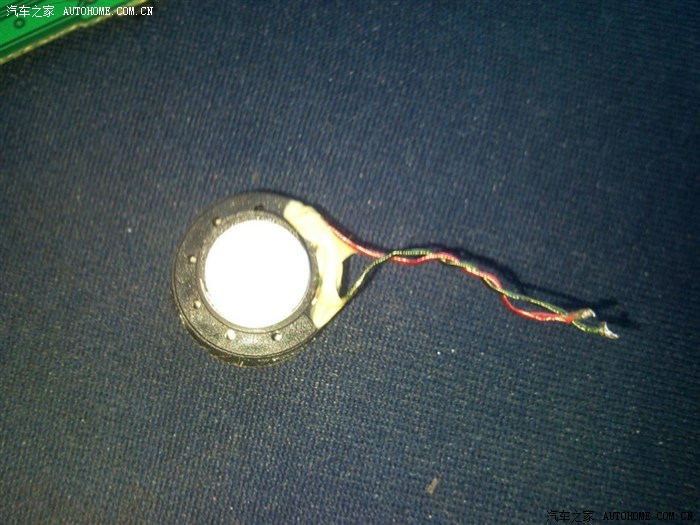

这个是拆掉不用的听筒

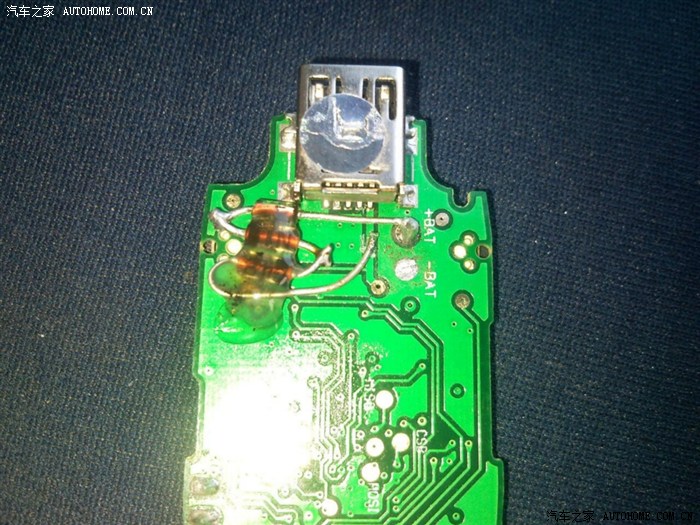

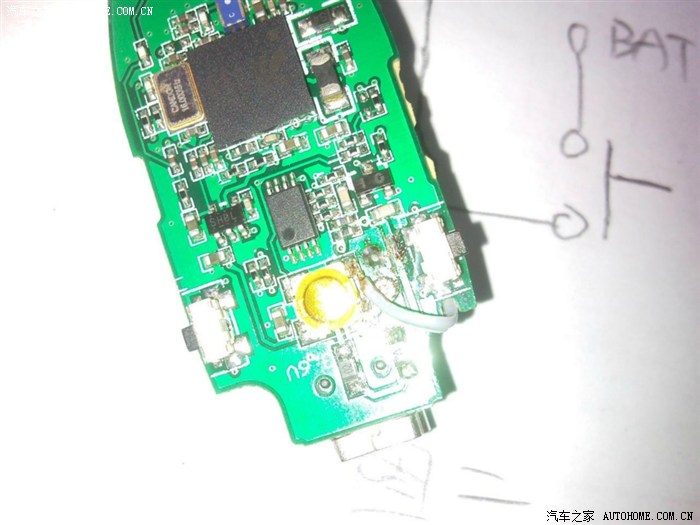

切断5V的输入电路,直接串三个1N4148二极管进行降压,降压后接电池正极

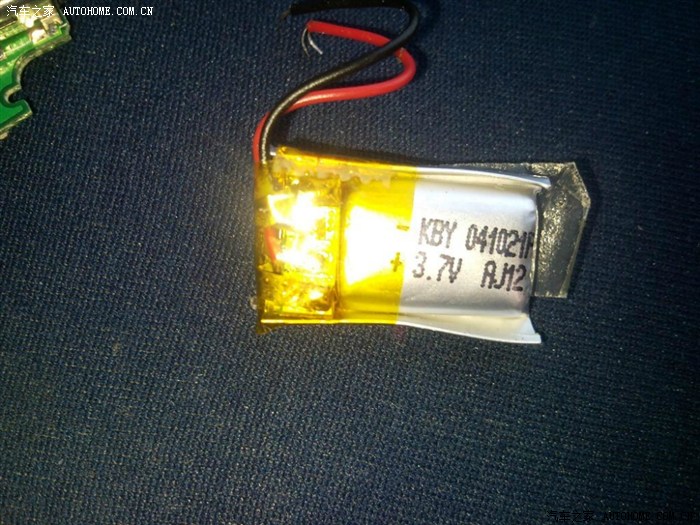

这个是拆掉不用的电池

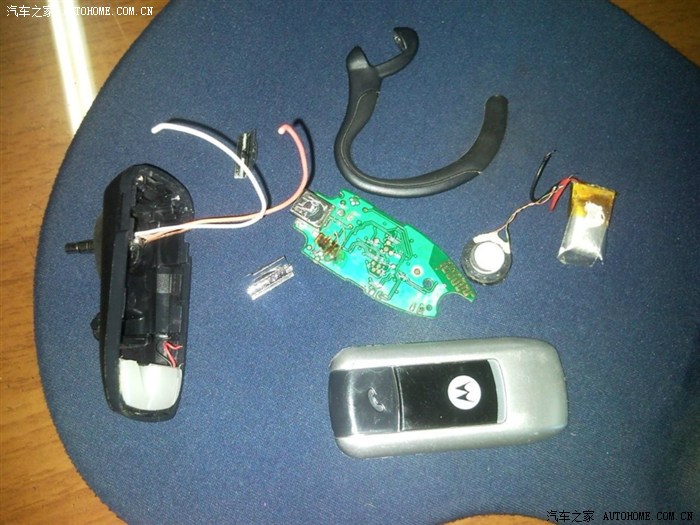

今天的全家福

测试后在没有电池的情况下可正常工作了.

明天继续加装通电自动启动蓝牙的电路.

第二天.

昨晚用环氧树脂AB胶固定了一下
用来自动开机的控制线接在按键上.

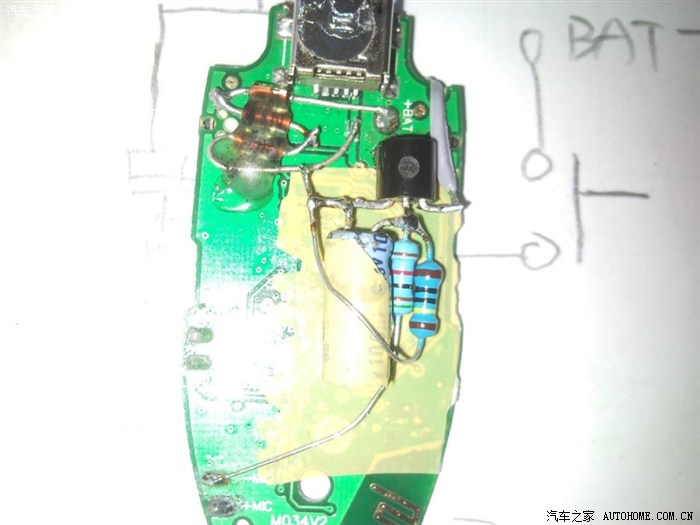

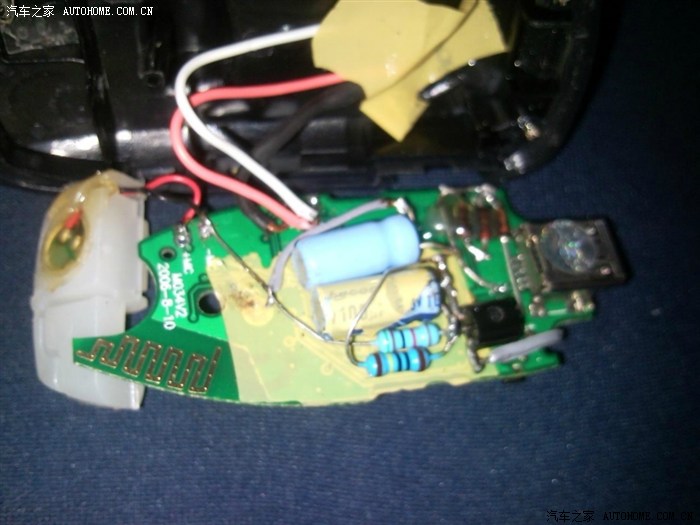

原来放电池的位置加装了个RC三极管延时电路,用来模拟按开机键开机.

目前测试中...

经测试使用三个1N4148降压后,电压太低,只有3.36V,蓝牙一直出现低电量关机的现象.

去除一个二极管后,测试功能正常.

等待上车测试.......

第三天:

上车测试发现不打火时正常使用,打火的时候,蓝牙掉电关机.

如果先打火,再插入车充就完全正常.

今天再进行电路修改, 修正打火掉电的现象.

最后会出一张电路图给各位参考.

这是在车上还没有插上车充的图.


今天修正后,组装前来张图,晚上再测试打火关机的问题解决了没.

第三天:

由于蓝牙内部空间太小,打火关机在蓝牙内部无法解决.

测试失败.

第四天:

解决打火关机的问题,只好在车充上来处理了.

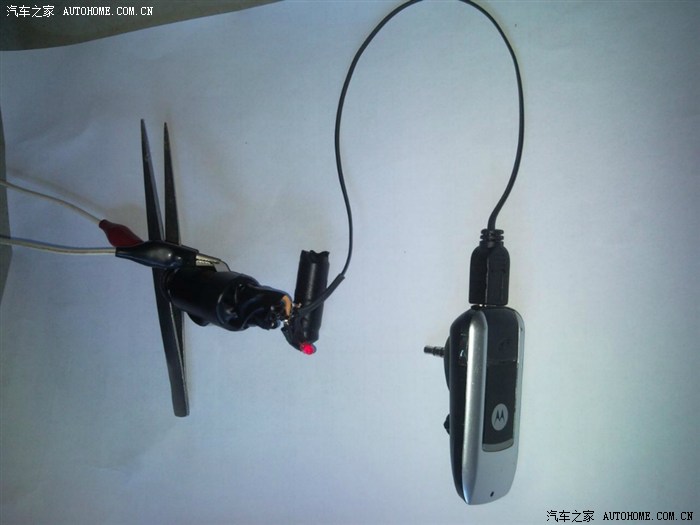

接好线,正在进行测试中.

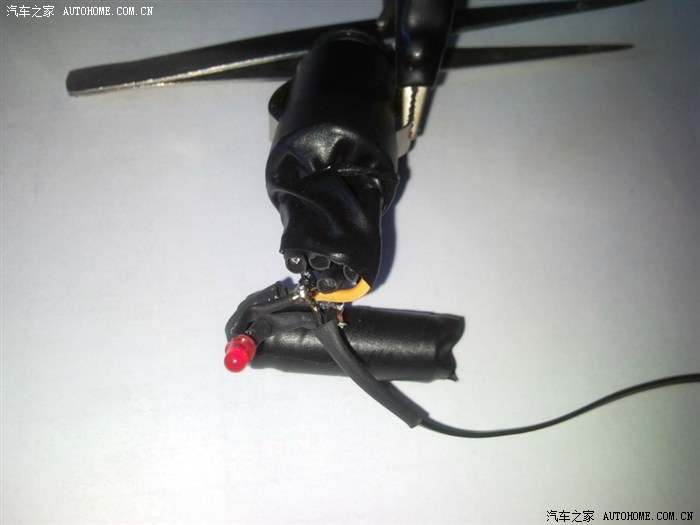

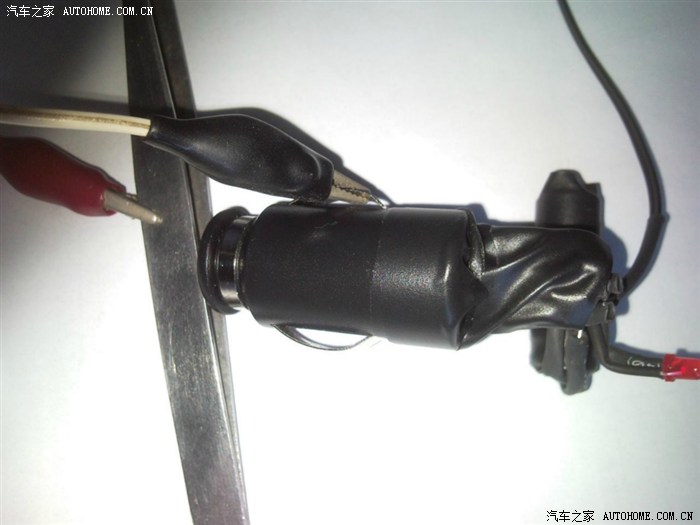

这个车充只留下一小段外壳,其它都丢掉了.只有这样小才能放进点烟器里.

外形有点难看.

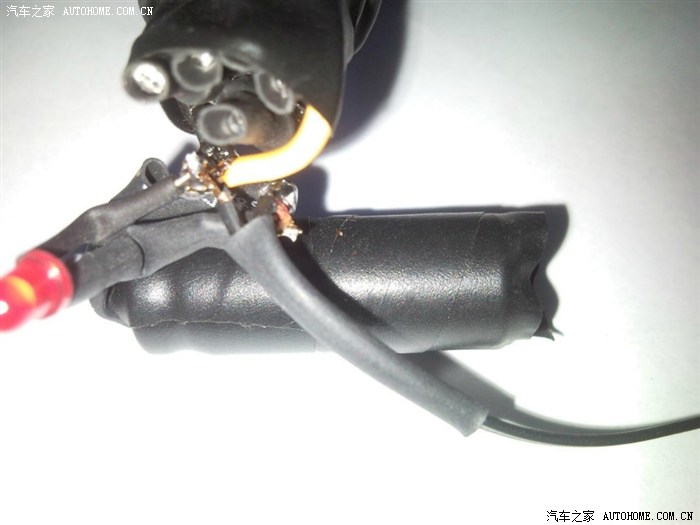

线头还没有打胶前.



这是最后的电路图,供各位参考一下.

测试时,断电三秒重新上电,蓝牙没有关机了,这次应该可以了吗.晚上上车测试........

第五天:

在室内使用12V稳压电源测试2小时没有问题.

结果上车测试时杯具了,车子启动后车充处的电压比12V高多了.由于没有设计稳压,只设计了降压电路,

降压后电压过高. 蓝牙挂掉了.

本想省个7805,结果挂掉了个蓝牙.

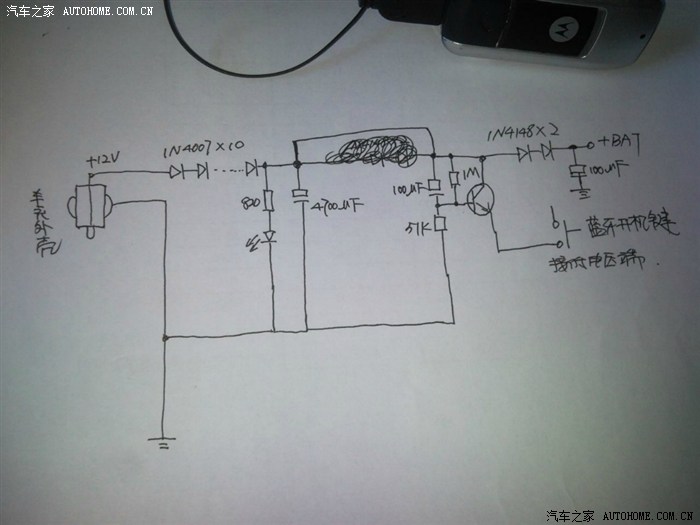

下图为修正后的电路.

有时间再找个蓝牙来试试.

等待第二季.......
