2013宝来1.6自舒SV2311导航倒车摄像头安装（详细走线）

        这是对前一个帖子的补充：德赛西威NAV262网络版SV2311安装纪实 http://club.autohome.com.cn/bbs/thread-c-633-26680847-1.html。

         倒车影像的安装，其实就难在走线。可能每个人的走线都有自己的特点，这不，截止目前网上史料可查的，我这是第一份。绝大部分资料介绍（其中也就那么屈指可数的几篇）都是最后把线束走在备胎箱内，然后在其中的一个橡胶件内打孔穿线，此处我引用网上的一篇十分受用的帖子中的一幅图片：

我也如法炮制，结果是悲观的，为什么？就是因为13款宝来那个泡沫的后防撞梁，把去向牌照灯的路堵的死死的，害我白打一个孔，除非在泡沫的后防撞梁上动手脚。经过反复试验，我最终决定在后外尾灯安装孔内走线，效果是十分理想的，走线也十分便捷。

以下是走线路径：

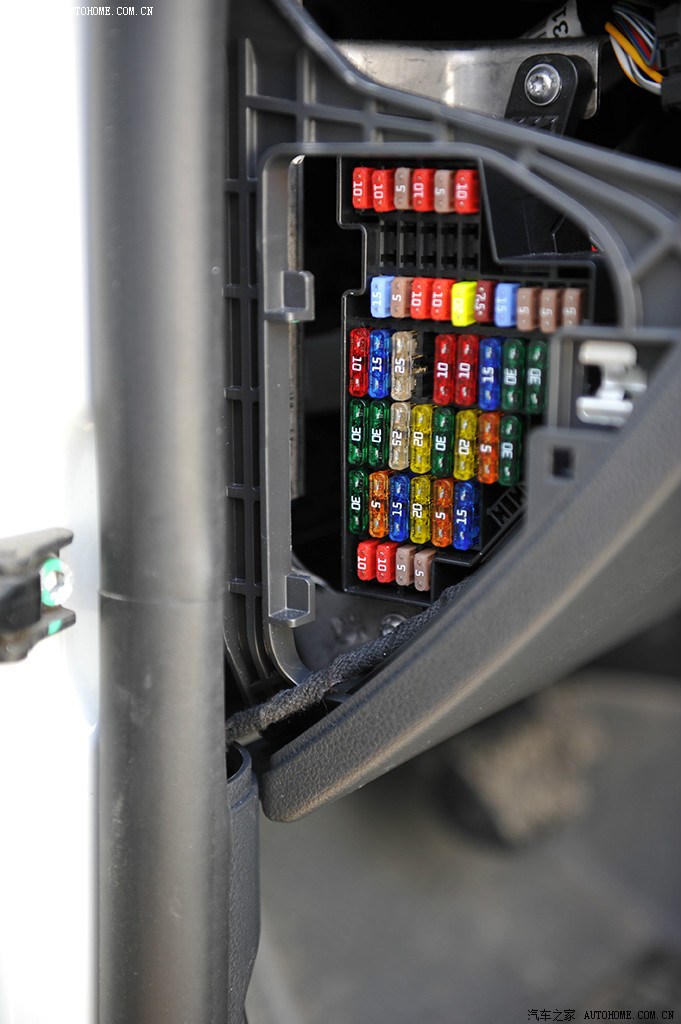

        1、首先走入保险盒内，向下通过那个前机盖手柄装饰条内；

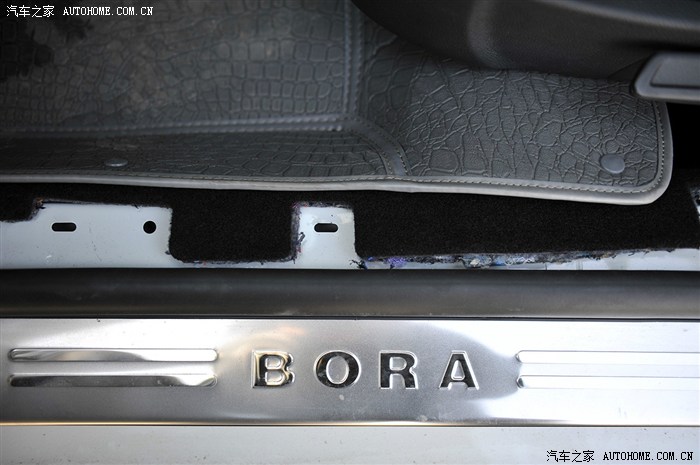

2、拆开驾驶位门边盖板；

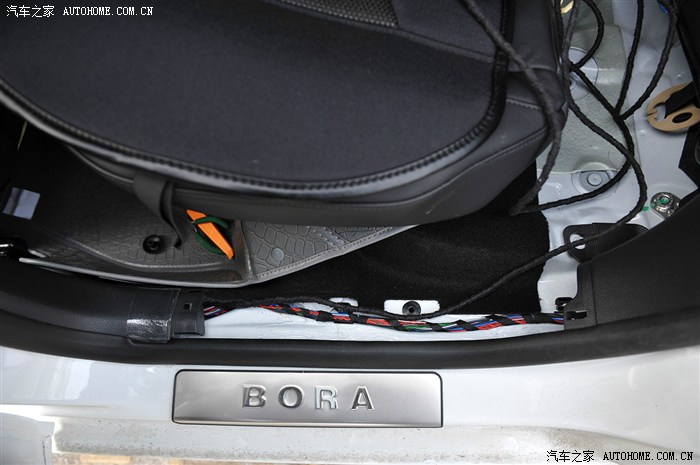

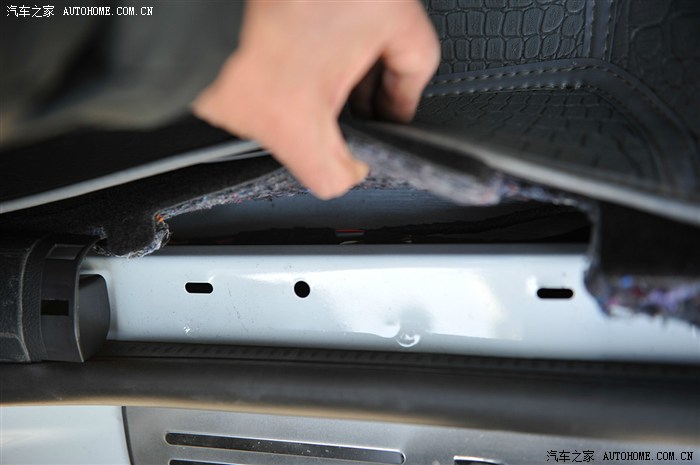

3、扒开那个毛毡，看到线束了吧，我们就跟着它走；

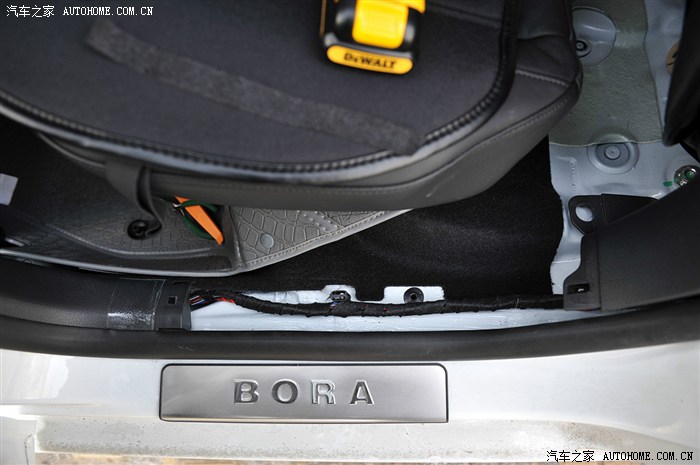

4、导线全部用德莎线束专用绒布胶带包裹，主要就是防止噪音和耐磨；

5、越过B柱（底下有一个安全带固定销）走入乘员仓内；

6、与原车线束在一起包裹一下；

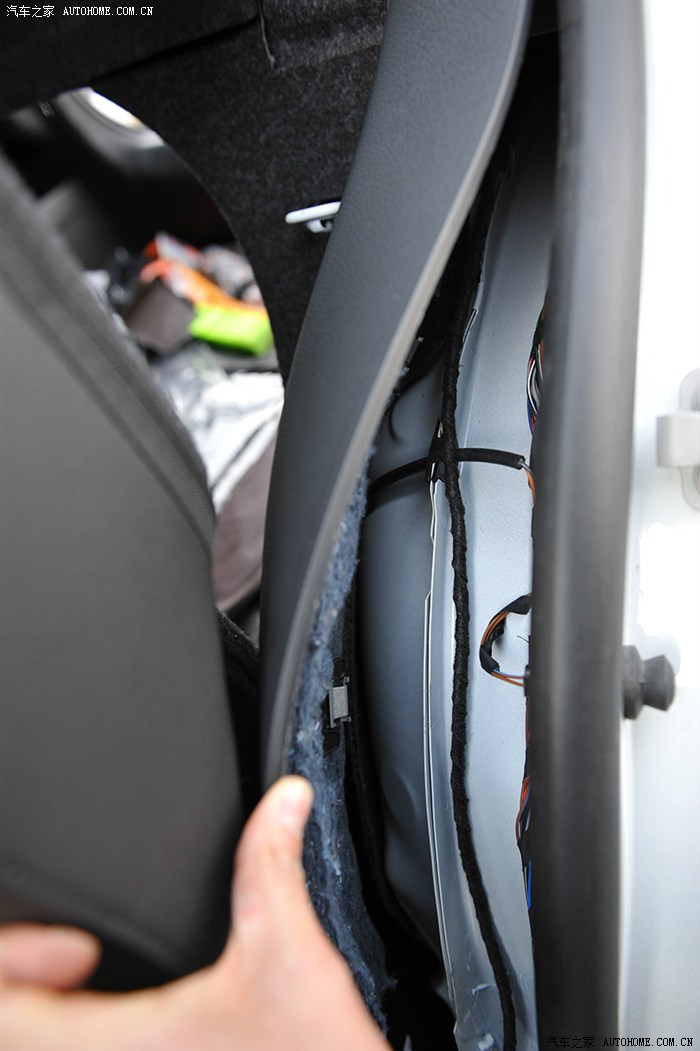

7、经过后排座椅靠背（其实是后门边框）继续向后备箱内走线；

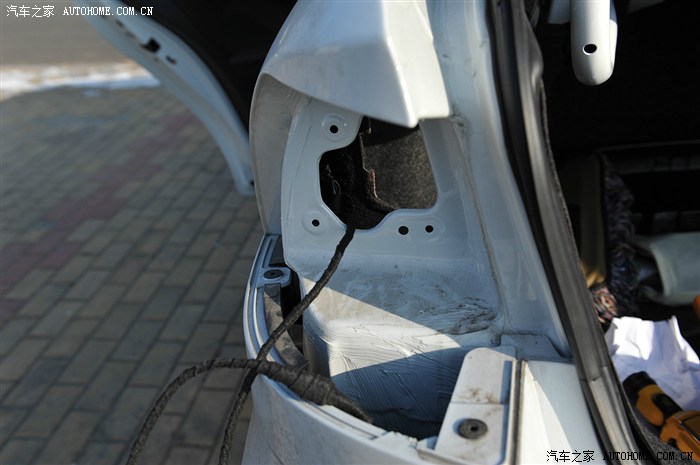

8、拆掉左后尾灯，线束走到这里，一定要向下走线，防止进水。这里面其实还有步骤，由于多了一根导线，尾灯相应的安装位肯定要不平（垫高一个导线高度），可以把尾灯相应位置的塑料边缘锉成一个半圆，以容纳多的一条线束；

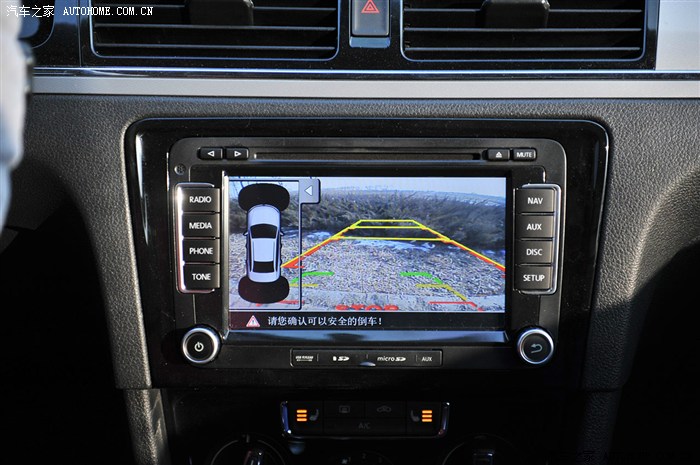

9、这是没有打转向的效果；

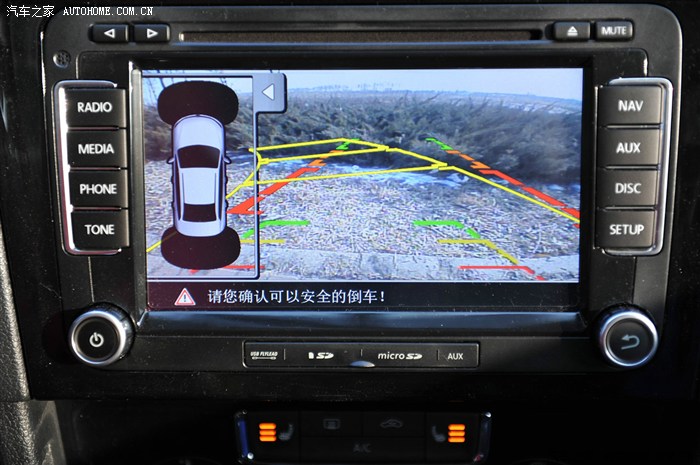

10、这是打了转向的效果。
