五菱荣光改装中控导航一体机，暴力改装（蓝天聪）

亲戚的宝骏换新导航了，原装的就闲置给我了。装上去也有半年了，有些细节在帖子里可能会言简概括，大家也就看个热闹吧。

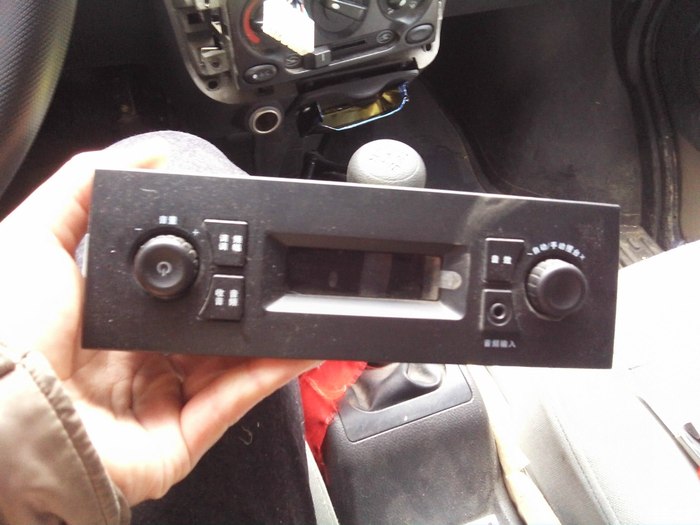

第一步拆除原装收音机：

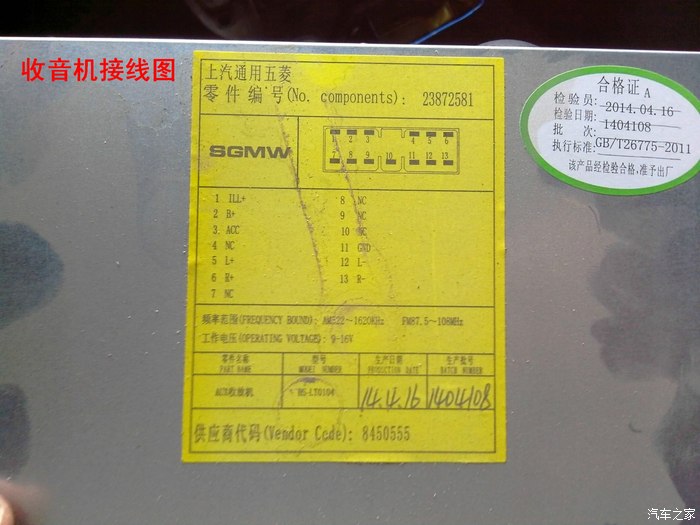

第二部，对照收音机顶部的线路图和预装导航顶部的线路图，计划好该接哪根线：

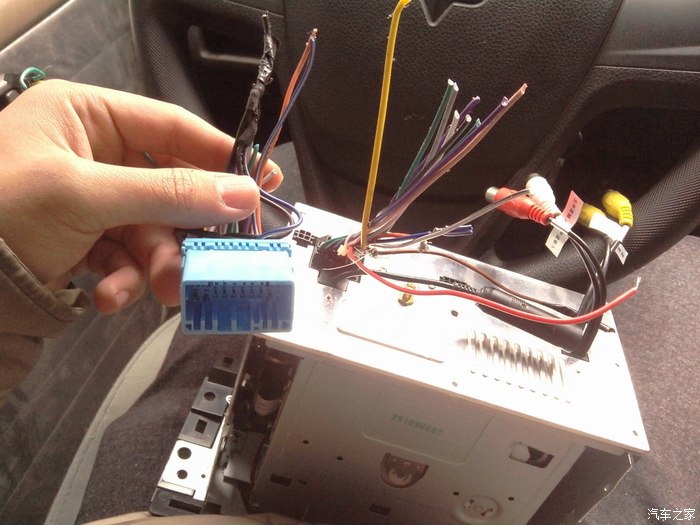

中控里面原来插收音机背部的插头是插不进导航一体机的，只能拨线一根根接，把导航一体机背部的线，对照收音机插头的颜色一根一根接到中控伸出来的那困线束上，例如（上图）导航2号线，黄色，对应接收音机插头1号“ILL+”，那么此时导航一体机已经获得来自汽车的正极线，当然，它还不能开机。还需要将3号，红色，点火检测线接到插头3号ACC。此时把要是拧到通电状态，就可以看到导航开始工作了，剩下的线就是例如喇叭输出、天线，就很简单了。

总之接线不难，难的地方就是这个导航一体机不是原装，接好线后，体积偏大装不进中控台预留的位置。

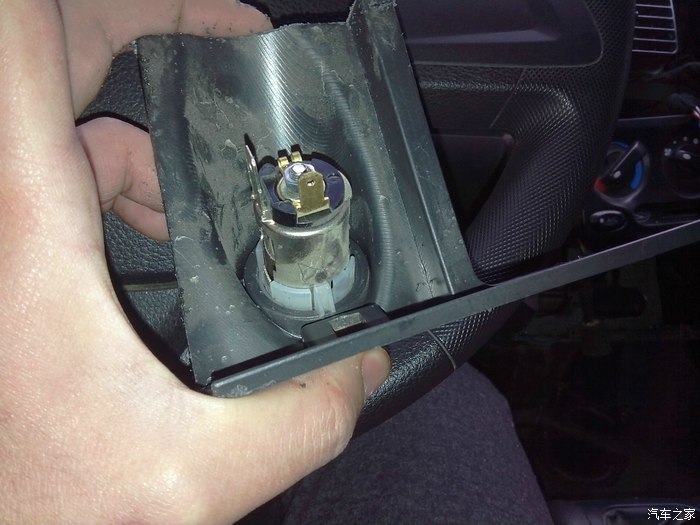

那就开清除所有卡主导航不能安进去的阻碍，首先开刀的就是内、外循环控制模块，要把它的位置往下调，在这之前，点烟器又挡住了它往下调的空间，那么点烟器要倒霉了，锯掉。

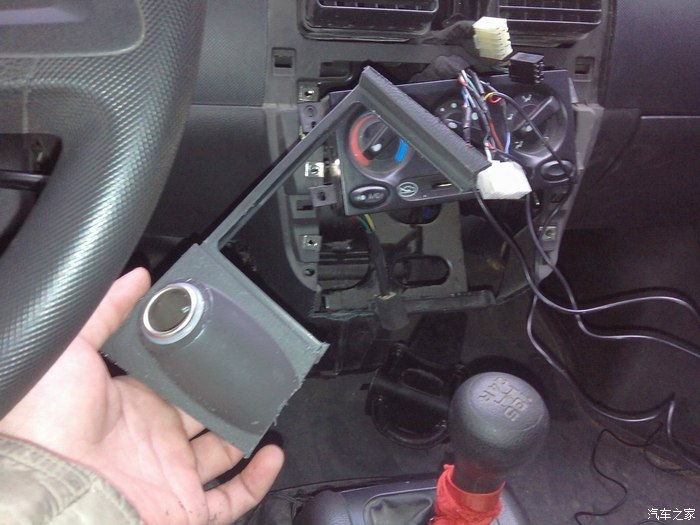

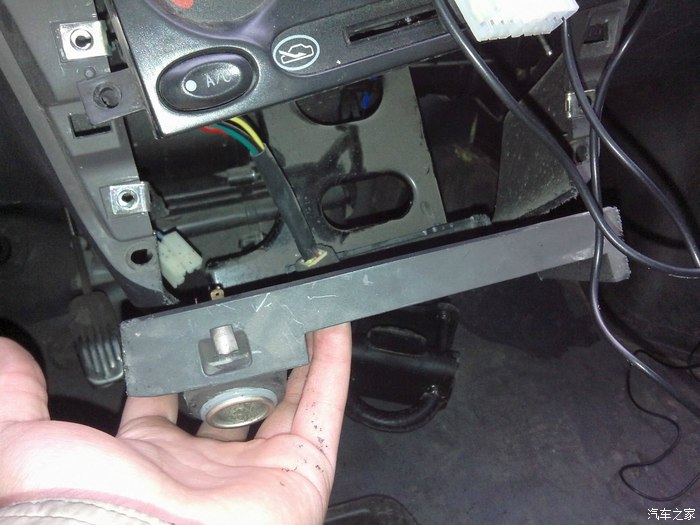

中控面板也不够宽，底部锯掉！

此时，试试看那个内、外循环控制模块还是不能往下移，中控台内部靠近下面的位置，有一个铁片在支撑，那个铁片是跟车架焊在一起的，难道往下移个控制器就作罢？那可不是我的作风，用力，全身的力气把那个铁片往下压，直到它不再阻挡控制器的下移。中控台下面（也就是点烟器）那一块已经被锯掉了，铁片也就没有支撑的意义了，往下压它，腾出空间。

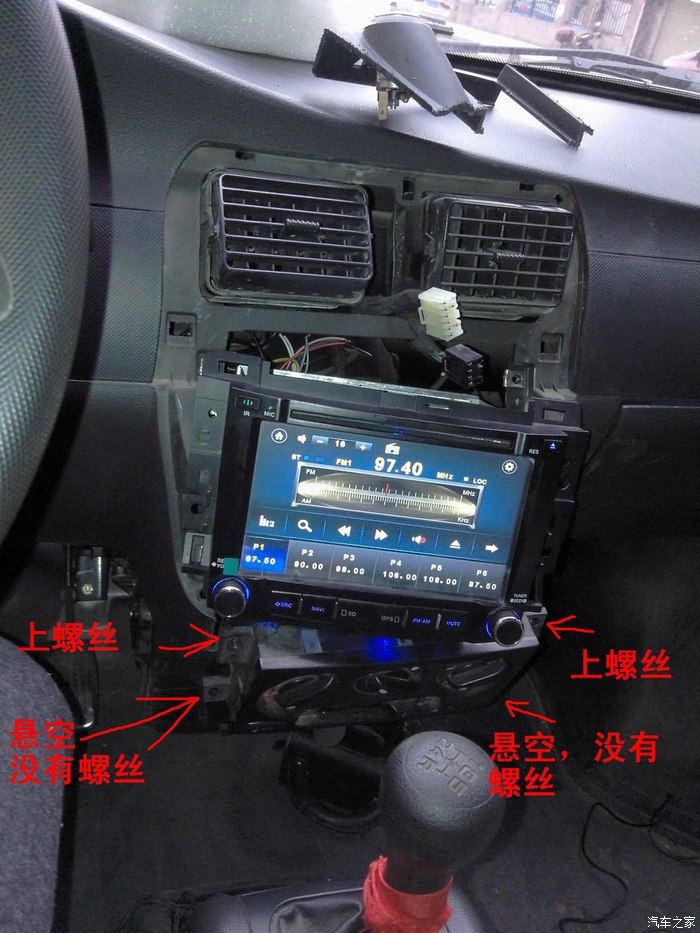

压好后就可以把控制器装上去了，当然只能上两颗螺丝（原来是四颗固定）看图：

放心，两颗螺丝足够固定了。又不承重。

接下来导航一体机安进去，上下空间没有阻碍了，到两边，两边所有顶住的东西都锯掉。看下图：

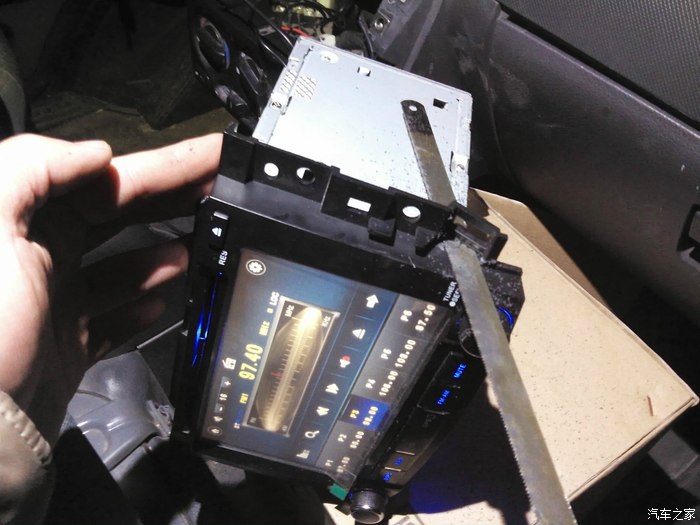

步步高小钢锯，哪里不平锯哪里！

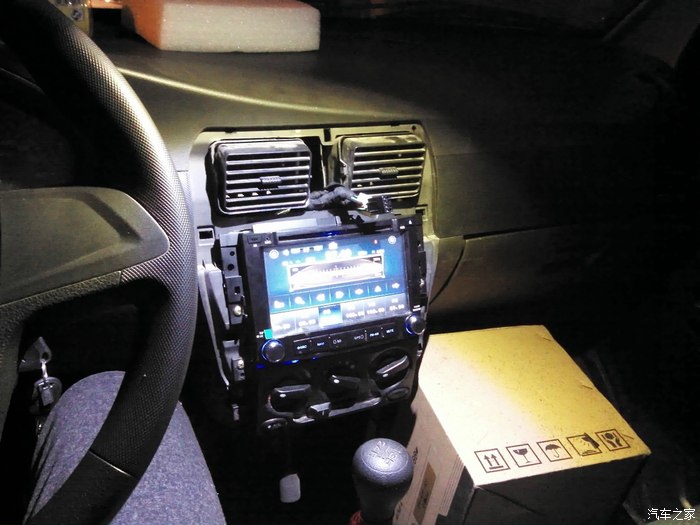

直到可以对准螺丝孔为止，我这个只能对准两个螺丝孔位，我也觉得够了，上螺丝：

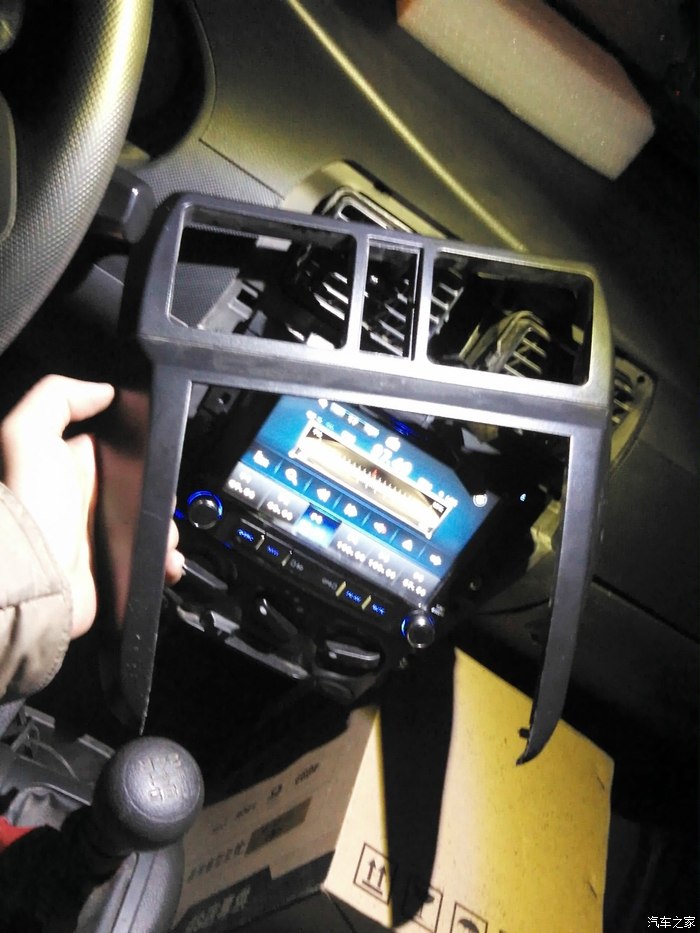

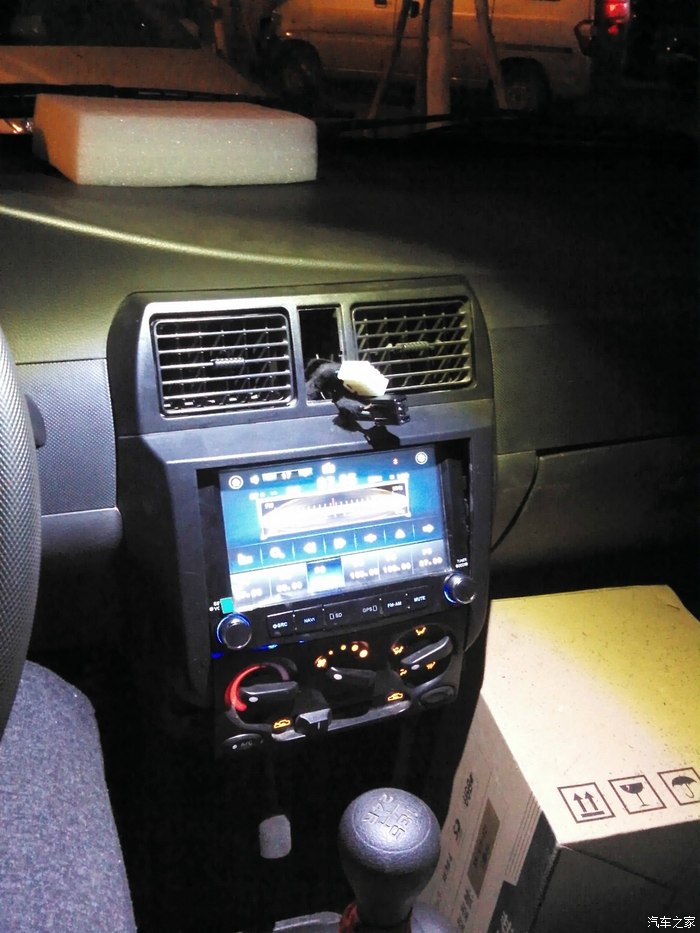

把面板安回去看看效果，面板上部分还有点遮挡导航，不能吐光盘：

后来我把那里遮挡的部分也锯掉了，照片忘了拍。

无论是放CD，还是插内存卡，或是听收音机，音质都比原装的好很多，这个导航是7寸还是9寸的我也搞不清楚。具体的导航一体机使用心得我也不详细说了，相信大家也是见多了的，差不多都是那几个功能。

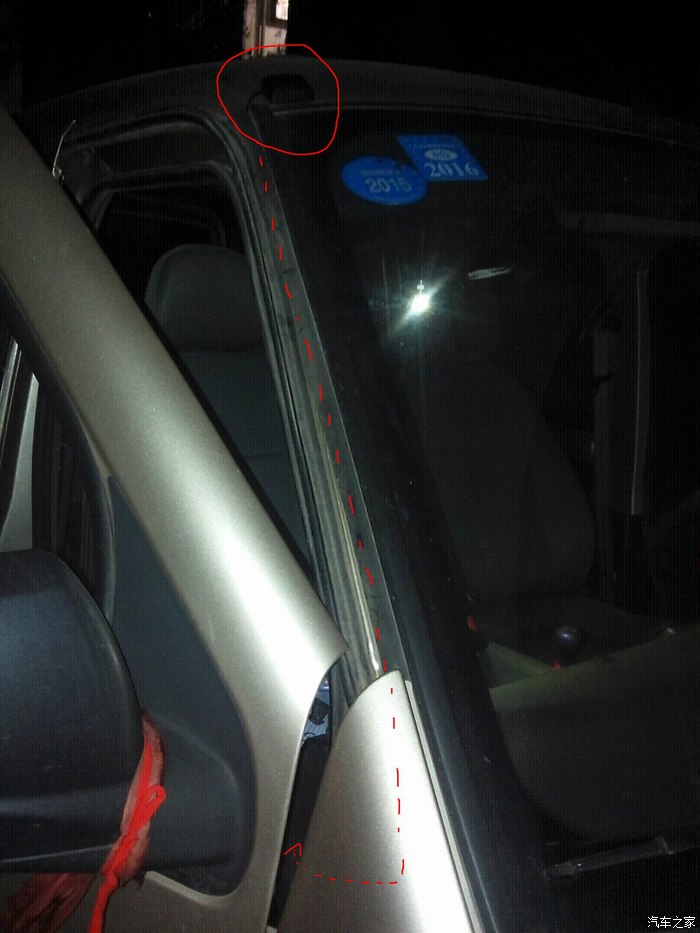

还有这个是导航天线，我装在挡风玻璃右上角，走线图：

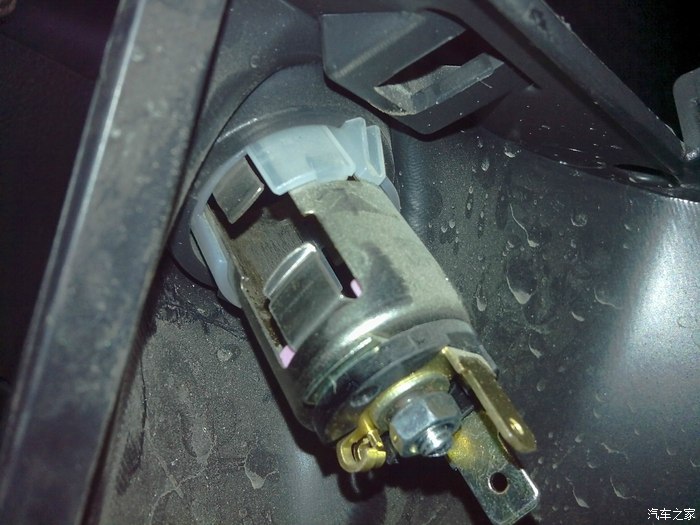

还有这个点烟器，我想拆下来找个位置给它安顿。研究半天没把它从那块废料上完整拆下来，最后忍痛丢掉了，以后出门随身带打火机吧。手机充电不知道插哪了。改天我去路边汽配店买个点烟器总成回来安装，再发图给大家看吧。
