11款高6自舒 胎压监测安装实例（图示）
第一次发帖，大家多多指教。本人的是11款高6，1.6L自舒版。
看了论坛里大侠们的***，觉得胎压监测还是有必要的，就动手加装胎压监测开关。（再次鄙视17，这么有用又关系到大家生命安全的，且不增多少成本的装置怎么会不配，非要豪版才有）

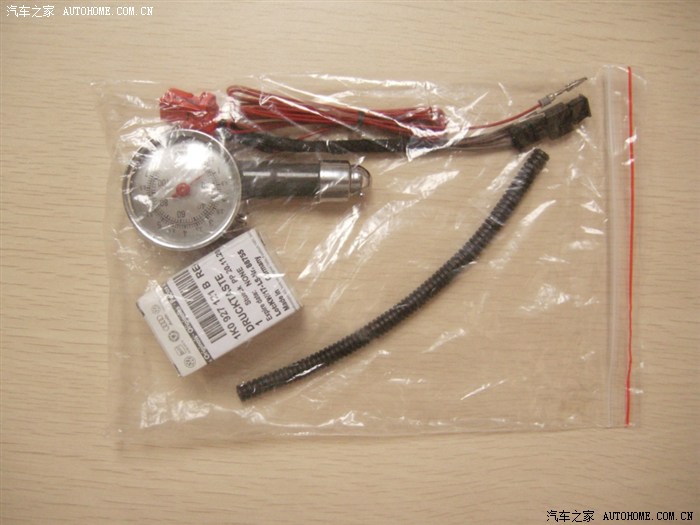

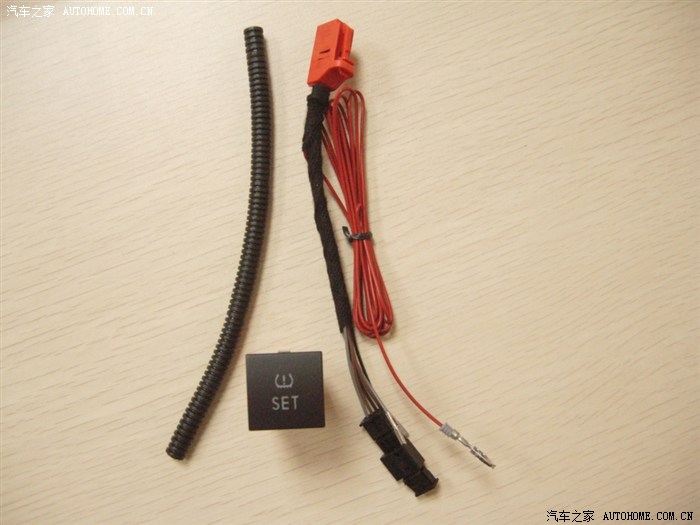

上个星期去淘宝把材料买了，一个开关和几根线。
气压计是送的。
真正有用的是开关和线。
后来开车去转了几次，去那些车美容店和汽修厂，回答都是没装过，不会装，真郁闷。慢慢看了一个星期吧，好不容易去到一家较大的汽修厂，说没装过，但有说明就可以装，我带了淘宝卖家上面的说明打印过去的（下次大家去的时候要注意带哦，很多师傅都没装过的），谈谈价，要150大洋，店这么难找，二话没说同意了。
开始安装。

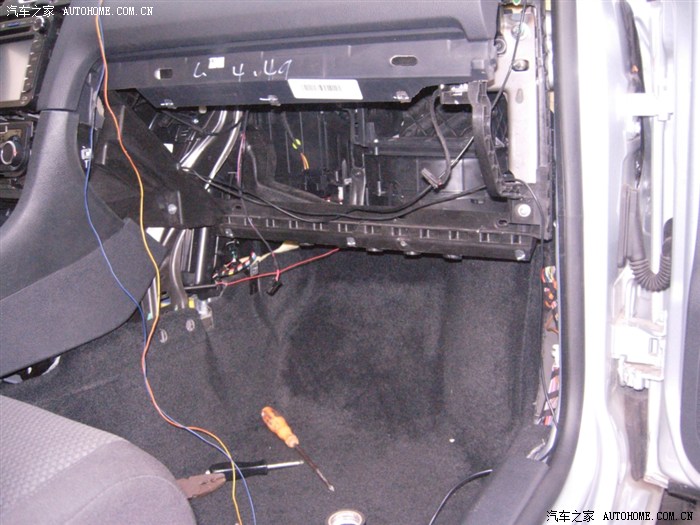

1.拆除副驾驶的储物箱。进发动机ABS的线要从储物箱下面进。师傅费了好大的劲才拆好，不知是不是高尔夫的安装质量好呢。
先来张副驾驶的红线走位示意图

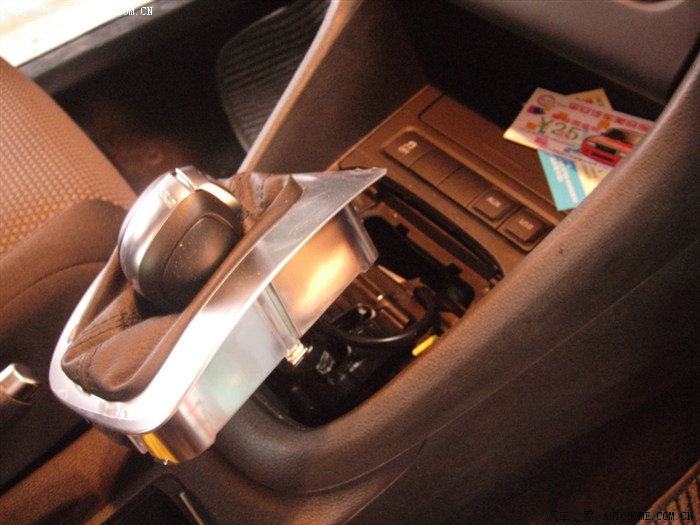

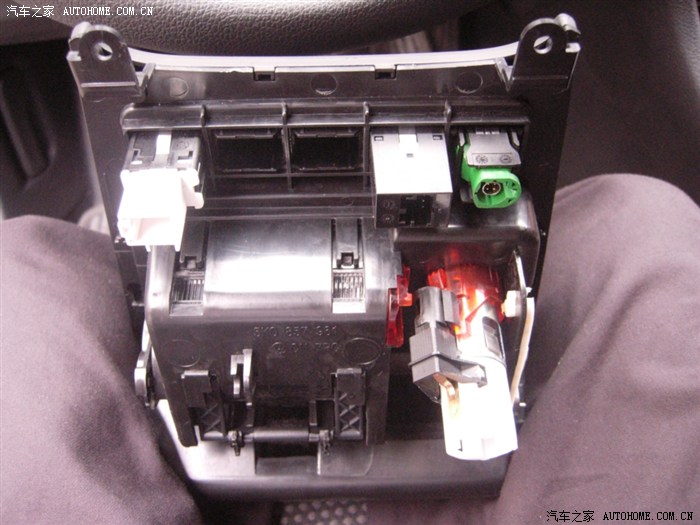

5、拆变速箱面板和点烟器面板。

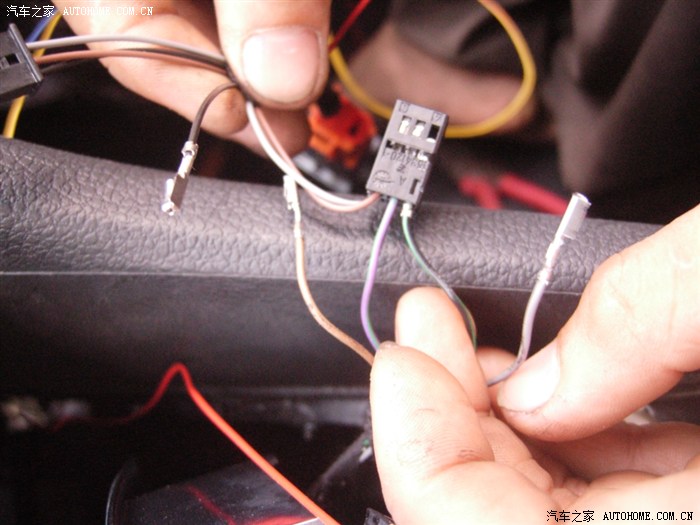

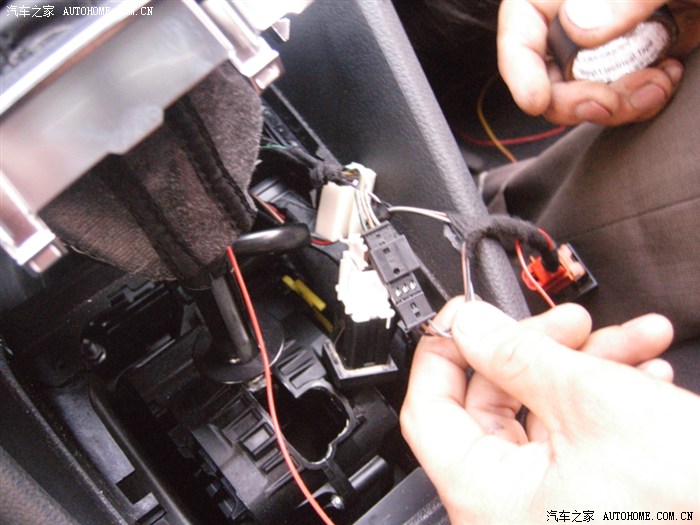

6、按照说明接线：接线方法：将ESP开关棕色、灰色，黑绿线插针挑出来，插入颜色对应位置的黑色插头里棕色对棕色，灰色对灰色，绿色对黑绿色线（注意线序不能错)再将线束上棕色对棕色，灰色对灰色，绿色对黑绿色线的插针插回到原来ESP开关的针脚里。

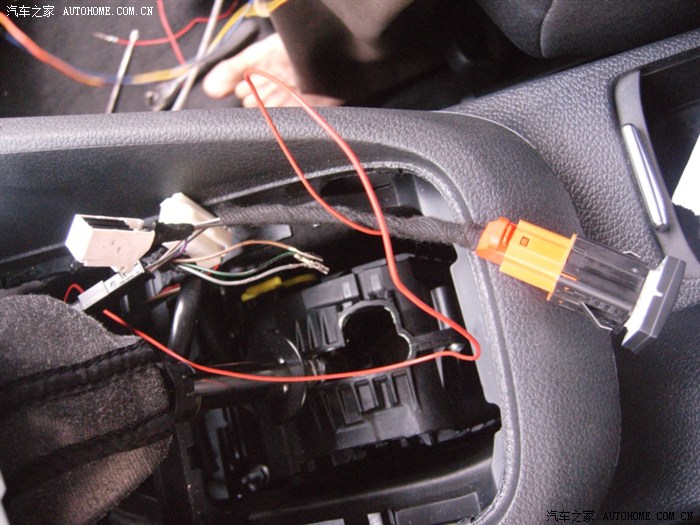

给张师傅的辛苦照
7、接线完成。按照说明，开始电脑匹配：进入03 ABS控制单元--07重新编码--在原来编码基础上减去：0016384 例如：0021121-0016384=004737——————执行。
。。。。。。
。。。。。。
。。。。。。
悲剧发生了，电脑不能调出03 ABS控制单元。
师傅说这个版本低，去对面汽修店拿个新版本的。
那好，去吧。。。。。。。。。
结果仍然是悲剧。我看他们拿了最新版的车博士来，不行；又拿来笔记本电脑5053线那种，说是08年装的。也不行。
没办法，天色晚了，都折腾了2个小时，回去赶紧把面板都安装起来省得晚回家被老婆骂。
回去两个师傅在电筒的配合下装了20分钟吧恢复原样了。期间有去把他们原来的电脑检测仪去升级到最新版了。回来说试试，我还激动了好一会，这会总算有搞头了。
。。。。。。
。。。。。。
结果仍然是悲剧，看了版本说明，适用于2010年前的大众全车系，果然不能用在11款的。师傅一脸无奈“最新版都不行，我也没办法，等以后有最新程序再电话通知你来吧。”，我倒！
教训：以后大家一定要先让师傅试试有没有最新的电脑检测仪再叫他们安装，否则......
后来，和老板沟通下，留下电话咯。看着师傅那么辛苦，给100大洋吧。（折腾了差不多3个小时）
也是有帮助的，起码最麻烦的接线已经搞定。原来的EPS灯正常检测，应该是线路没问题的。
本帖结束。等以后有最新消息及时上传。
看了论坛里大侠们的***，觉得胎压监测还是有必要的，就动手加装胎压监测开关。（再次鄙视17，这么有用又关系到大家生命安全的，且不增多少成本的装置怎么会不配，非要豪版才有）
上个星期去淘宝把材料买了，一个开关和几根线。
气压计是送的。
真正有用的是开关和线。
后来开车去转了几次，去那些车美容店和汽修厂，回答都是没装过，不会装，真郁闷。慢慢看了一个星期吧，好不容易去到一家较大的汽修厂，说没装过，但有说明就可以装，我带了淘宝卖家上面的说明打印过去的（下次大家去的时候要注意带哦，很多师傅都没装过的），谈谈价，要150大洋，店这么难找，二话没说同意了。
开始安装。
1.拆除副驾驶的储物箱。进发动机ABS的线要从储物箱下面进。师傅费了好大的劲才拆好，不知是不是高尔夫的安装质量好呢。
就是这位师傅现在这个位置。

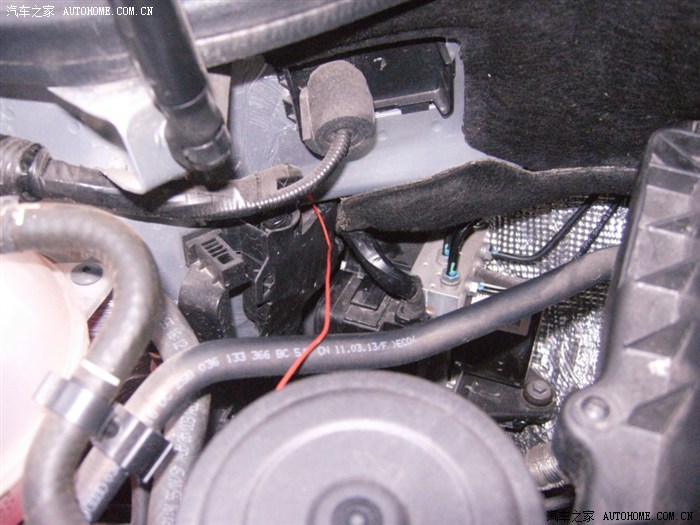

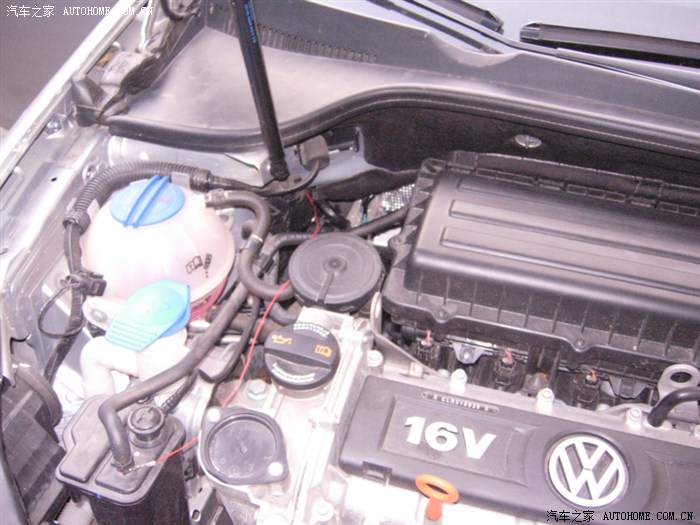

2、穿线到发动机舱。师傅是用铁线费了不少功夫才引过来的。红色哪条就是。

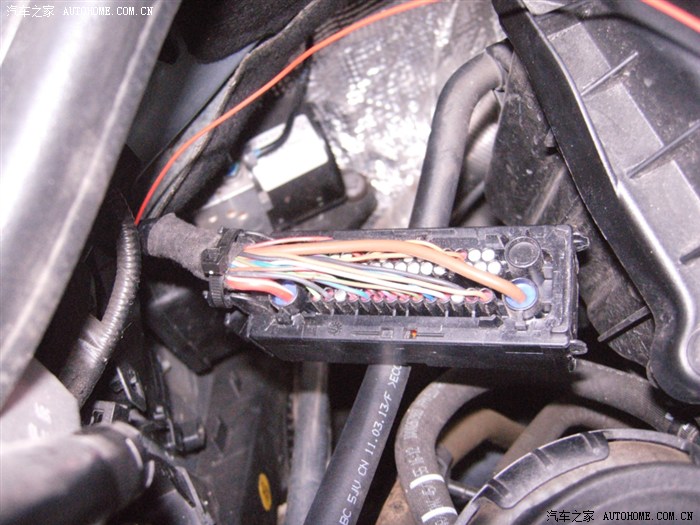

给张近照。红色的接到ABS的线，看到没有。
3、按照说明，11款速腾和高尔夫6红线插35号脚。
4、接线到变速箱前面的开关面板。
2、穿线到发动机舱。师傅是用铁线费了不少功夫才引过来的。红色哪条就是。
给张近照。红色的接到ABS的线，看到没有。
3、按照说明，11款速腾和高尔夫6红线插35号脚。
4、接线到变速箱前面的开关面板。
先来张副驾驶的红线走位示意图
5、拆变速箱面板和点烟器面板。

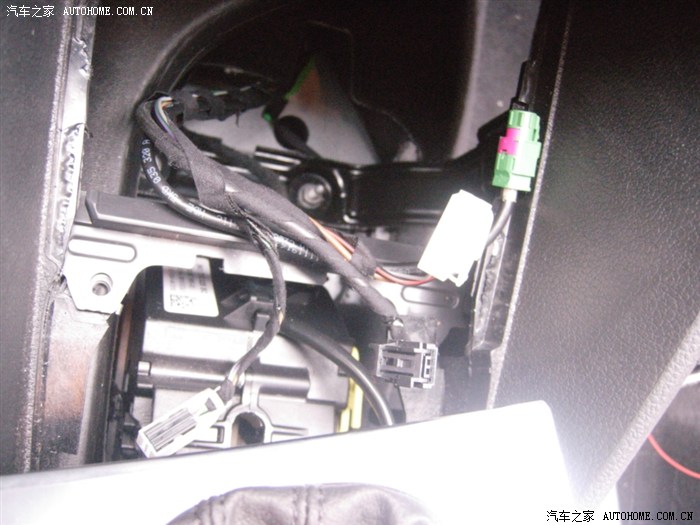

6、按照说明接线：接线方法：将ESP开关棕色、灰色，黑绿线插针挑出来，插入颜色对应位置的黑色插头里棕色对棕色，灰色对灰色，绿色对黑绿色线（注意线序不能错)再将线束上棕色对棕色，灰色对灰色，绿色对黑绿色线的插针插回到原来ESP开关的针脚里。

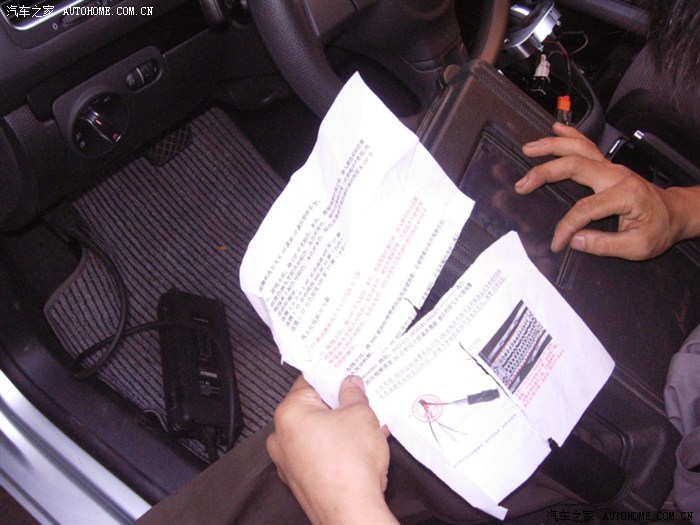

给张师傅的辛苦照
7、接线完成。按照说明，开始电脑匹配：进入03 ABS控制单元--07重新编码--在原来编码基础上减去：0016384 例如：0021121-0016384=004737——————执行。
。。。。。。
。。。。。。
。。。。。。
悲剧发生了，电脑不能调出03 ABS控制单元。
师傅说这个版本低，去对面汽修店拿个新版本的。
那好，去吧。。。。。。。。。
结果仍然是悲剧。我看他们拿了最新版的车博士来，不行；又拿来笔记本电脑5053线那种，说是08年装的。也不行。
没办法，天色晚了，都折腾了2个小时，回去赶紧把面板都安装起来省得晚回家被老婆骂。
回去两个师傅在电筒的配合下装了20分钟吧恢复原样了。期间有去把他们原来的电脑检测仪去升级到最新版了。回来说试试，我还激动了好一会，这会总算有搞头了。
。。。。。。
。。。。。。
结果仍然是悲剧，看了版本说明，适用于2010年前的大众全车系，果然不能用在11款的。师傅一脸无奈“最新版都不行，我也没办法，等以后有最新程序再电话通知你来吧。”，我倒！
教训：以后大家一定要先让师傅试试有没有最新的电脑检测仪再叫他们安装，否则......
后来，和老板沟通下，留下电话咯。看着师傅那么辛苦，给100大洋吧。（折腾了差不多3个小时）
也是有帮助的，起码最麻烦的接线已经搞定。原来的EPS灯正常检测，应该是线路没问题的。
本帖结束。等以后有最新消息及时上传。
