190R安装机车游侠、铁将军S881、双闪【多图慎入】
先来说机车游侠吧~自己买的~

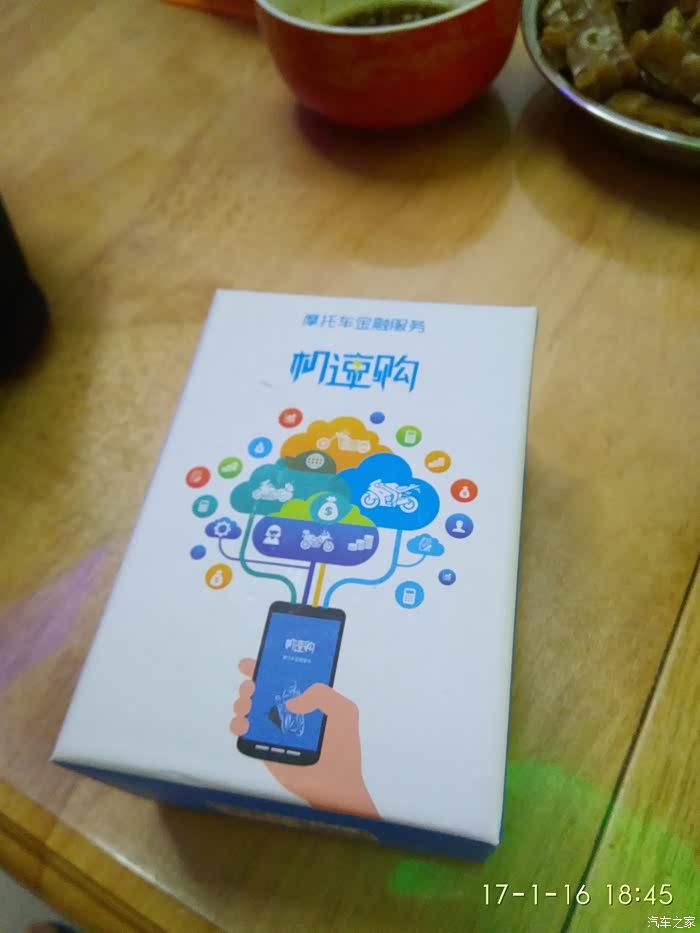

这包装不知道是不是最新那包装
k61

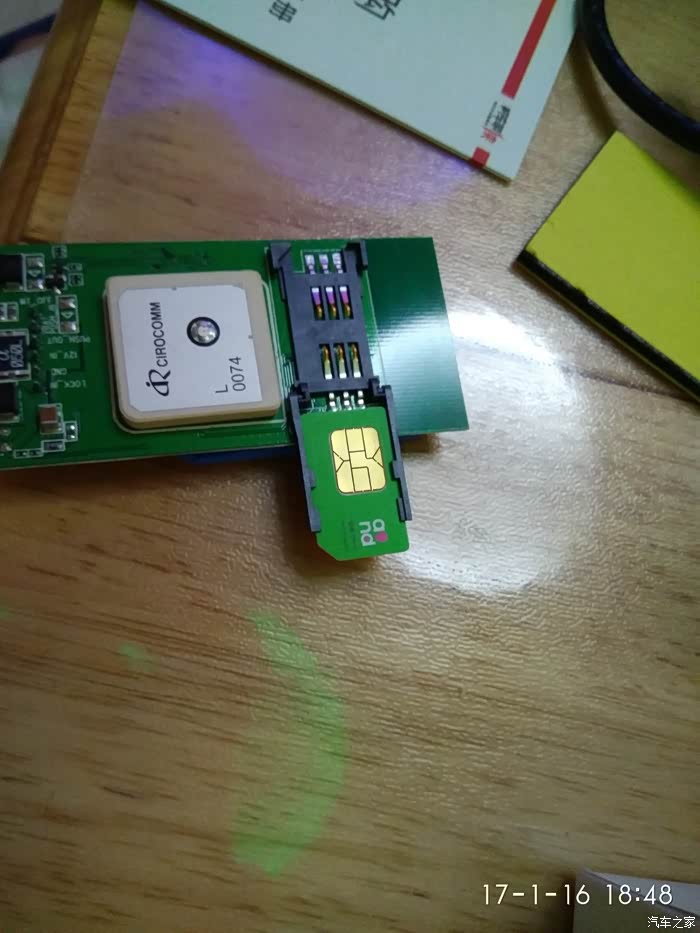

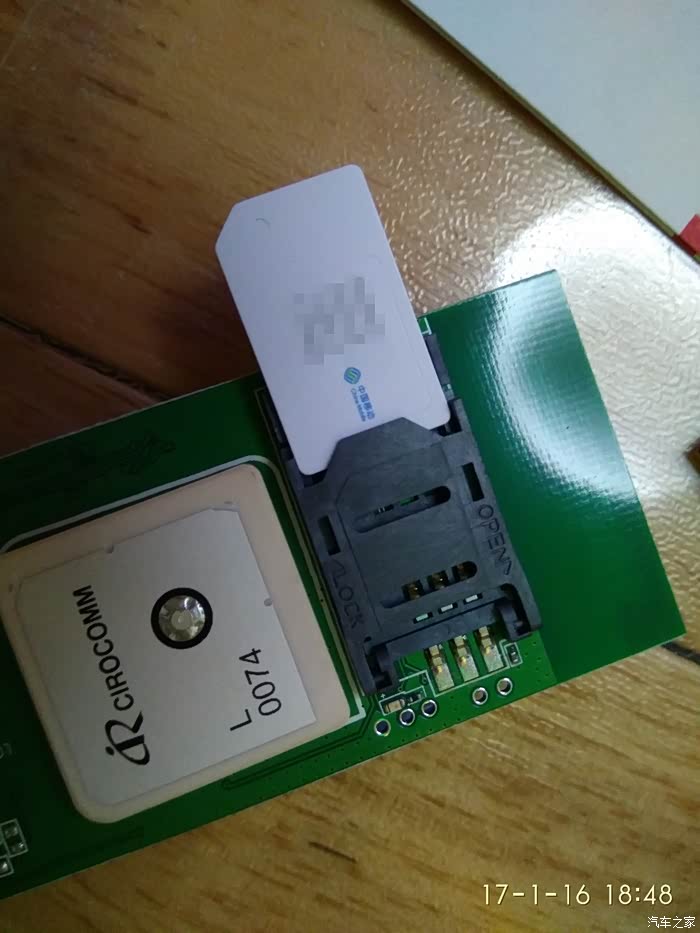

打开看看芯片，手机卡已经装好

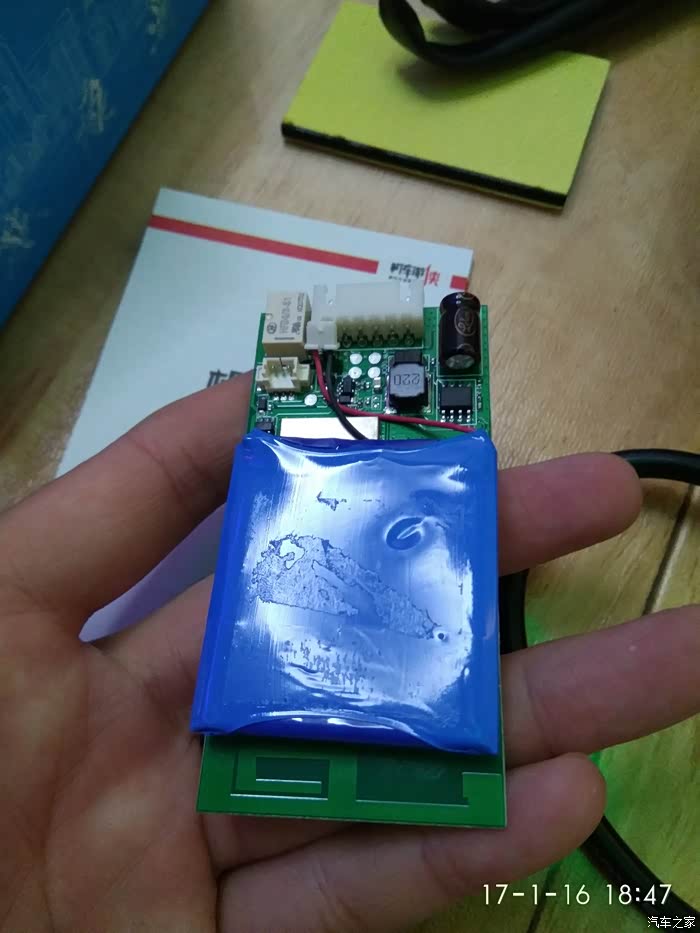

电池上的胶不知道哪里的

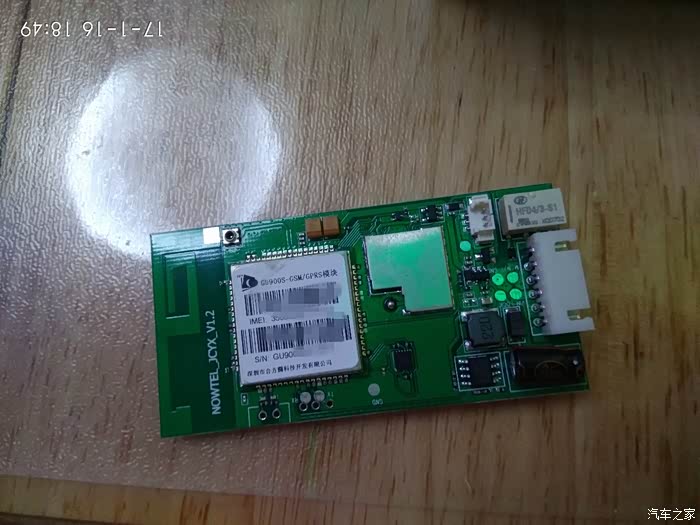

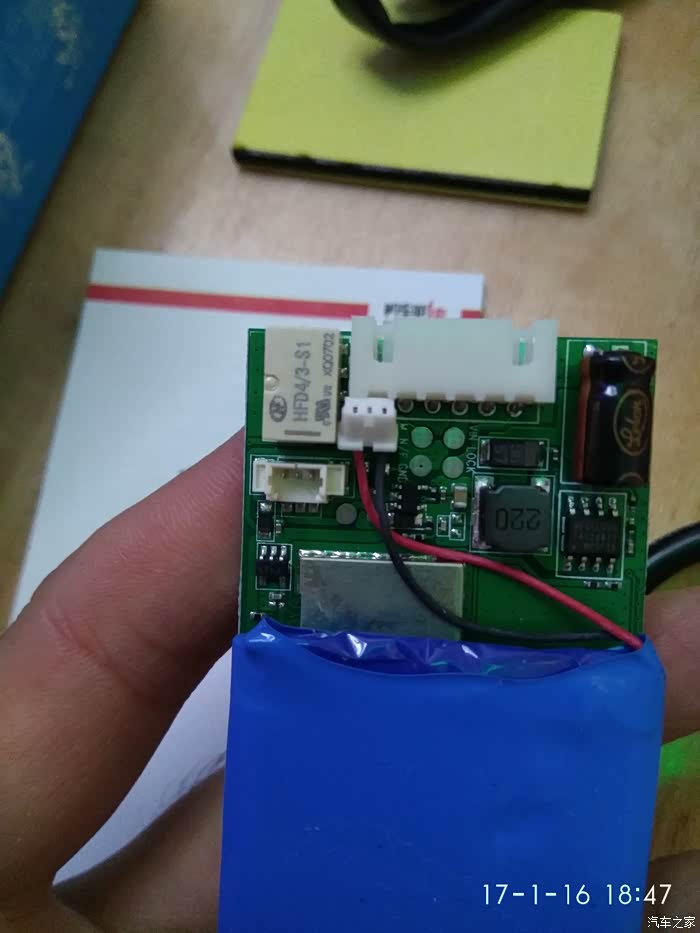

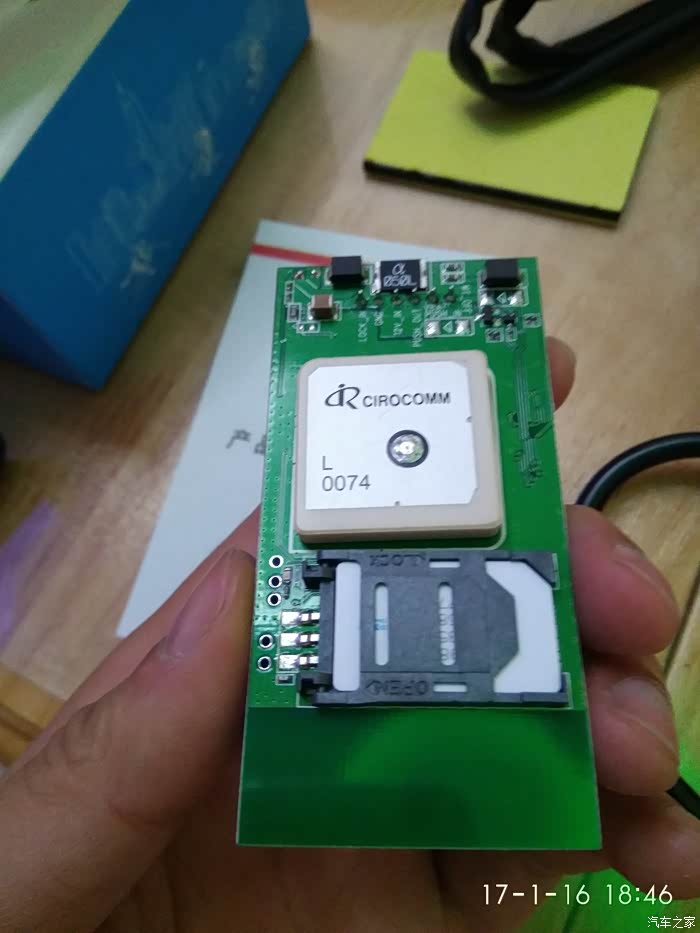

芯片

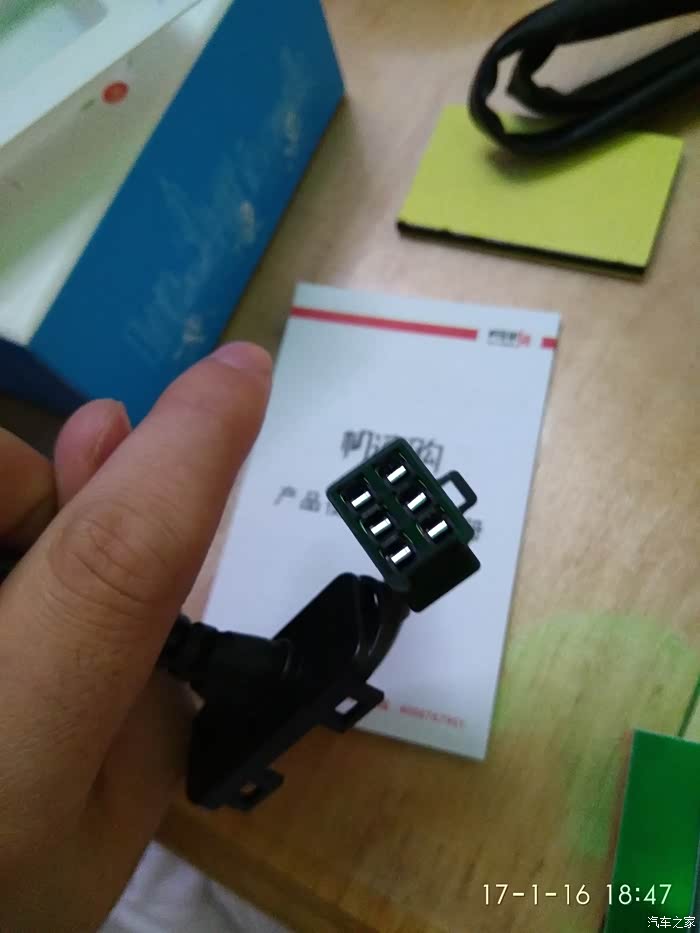

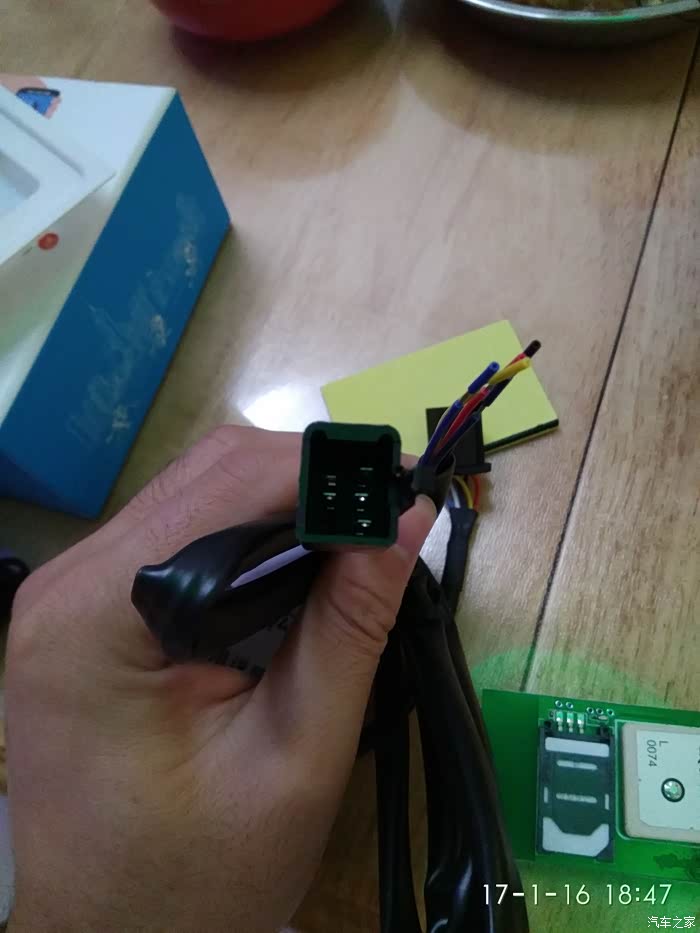

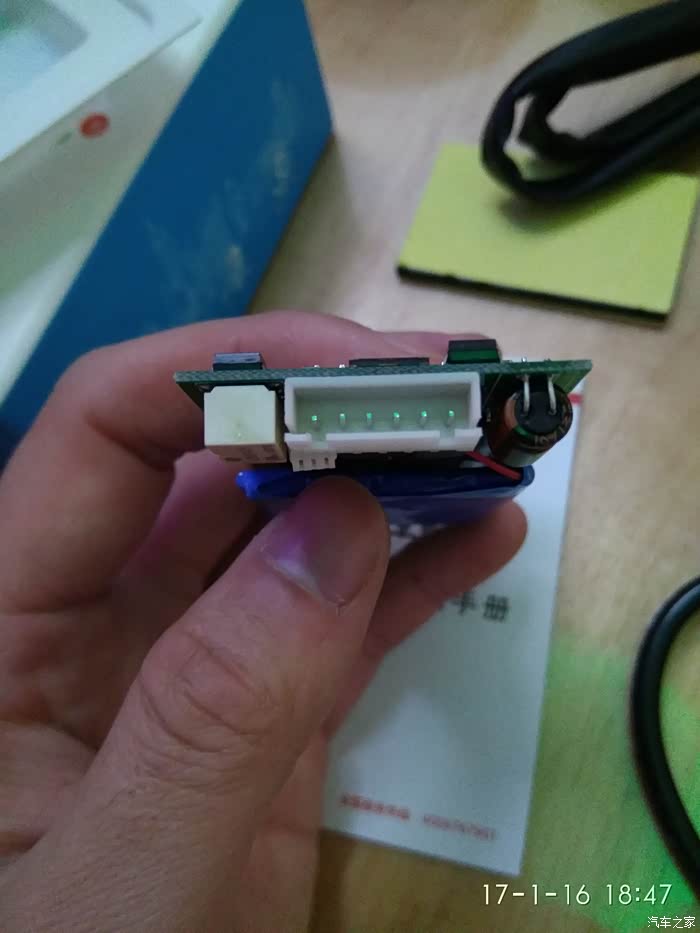

接口

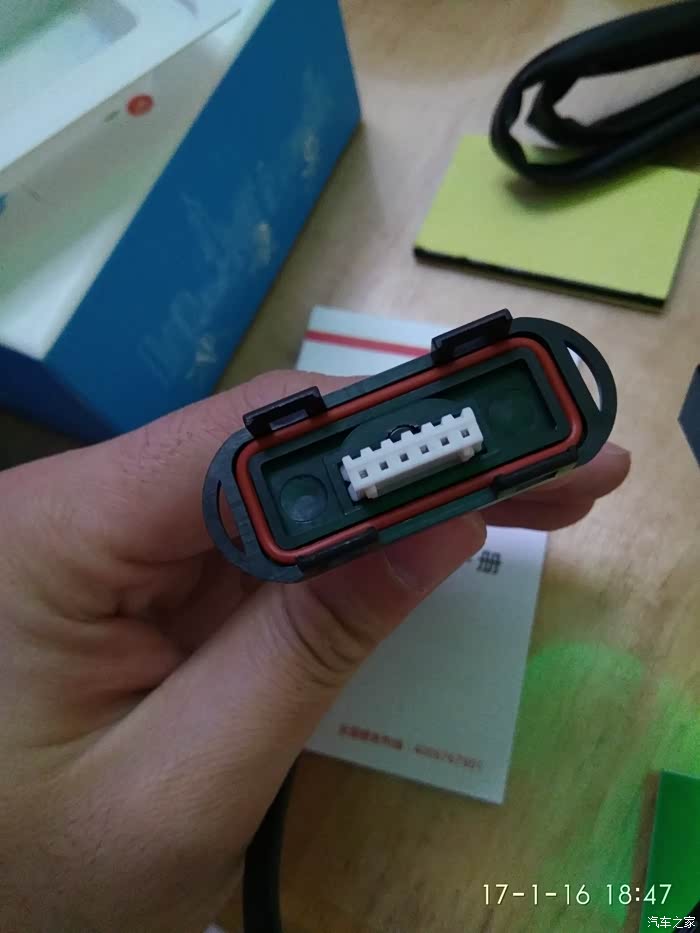

边带防水胶
接头
带一根转接线
还是移动4G的？
GPRS模块

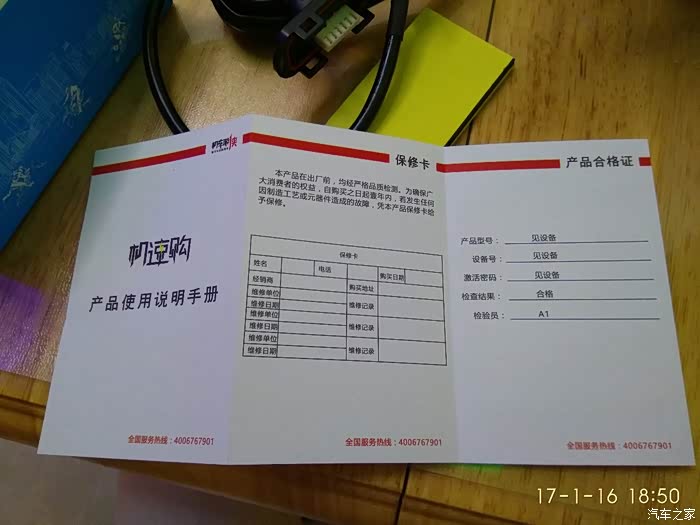

说明书

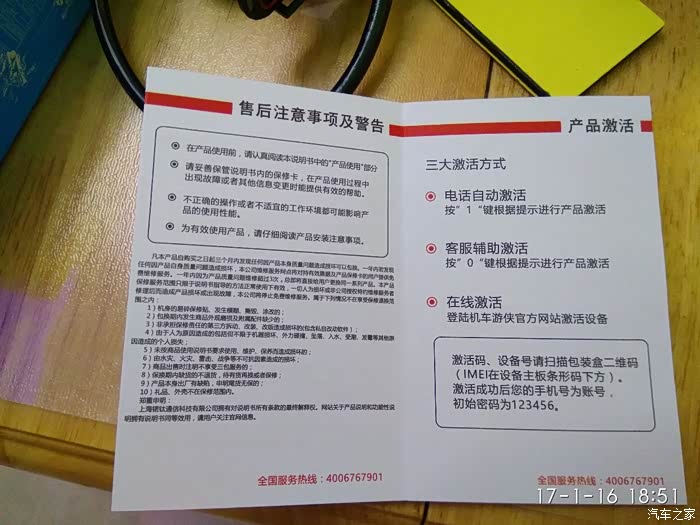

激活

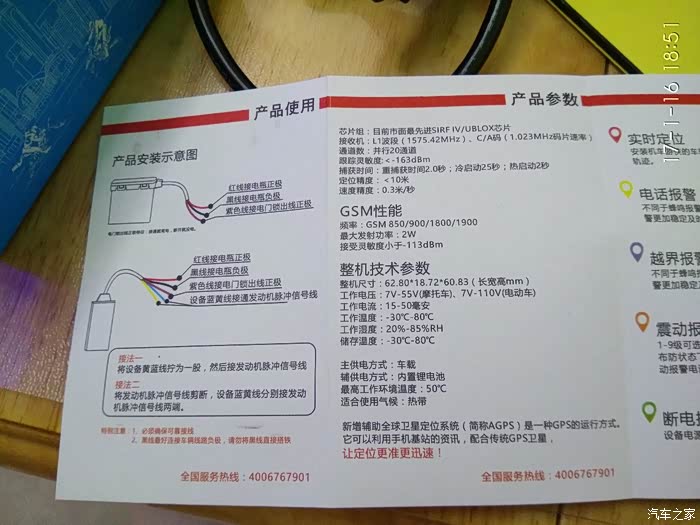

接线方法，190好像只接3根线就行

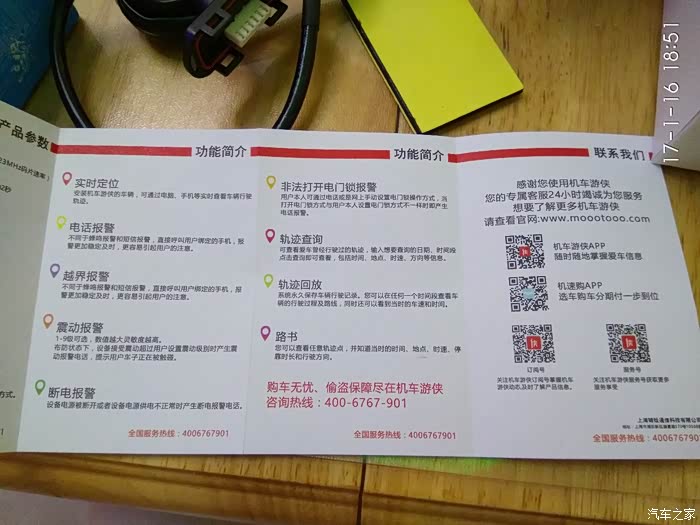

功能介绍

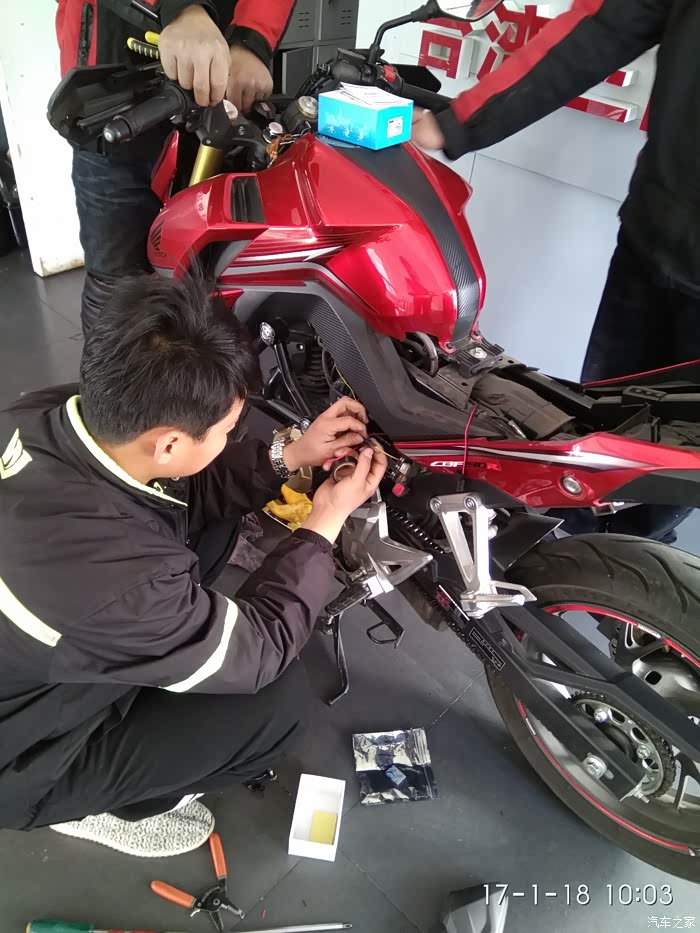

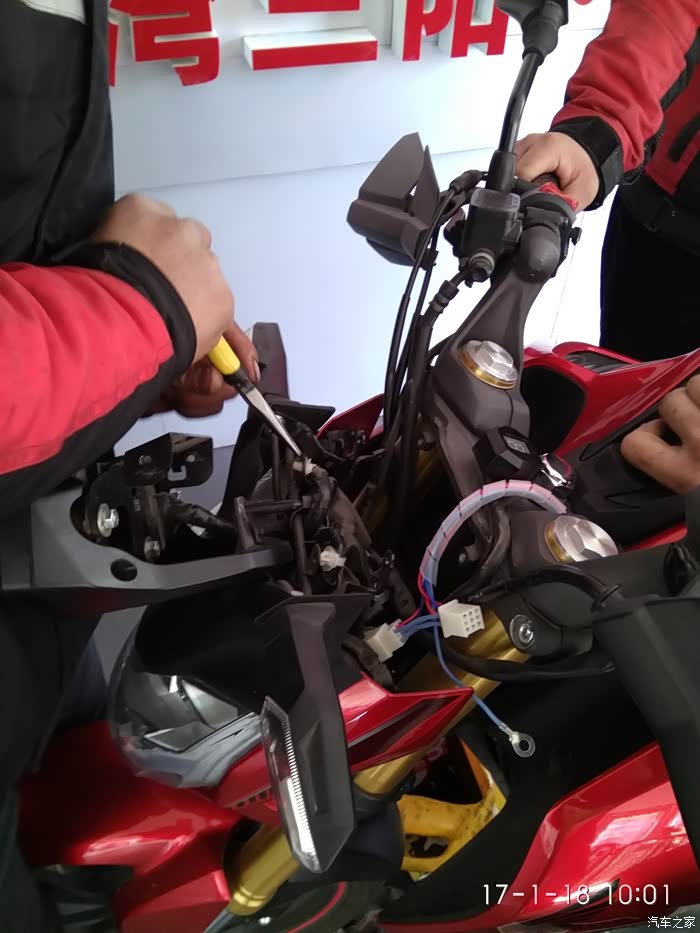

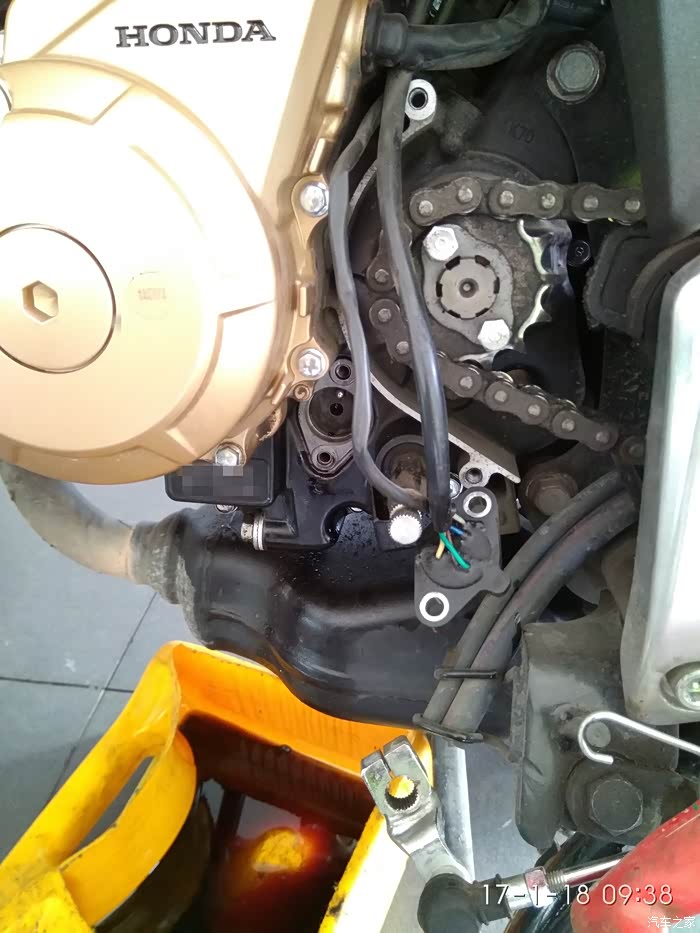

去风速安装，档显漏油，顺便补胶，师傅麻利，一会就弄好了。

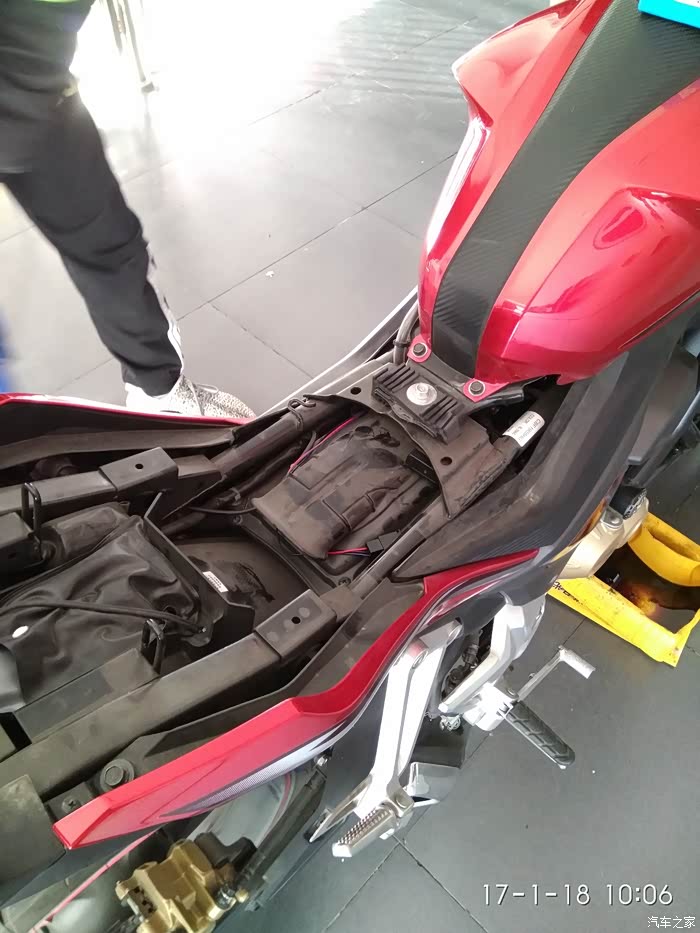

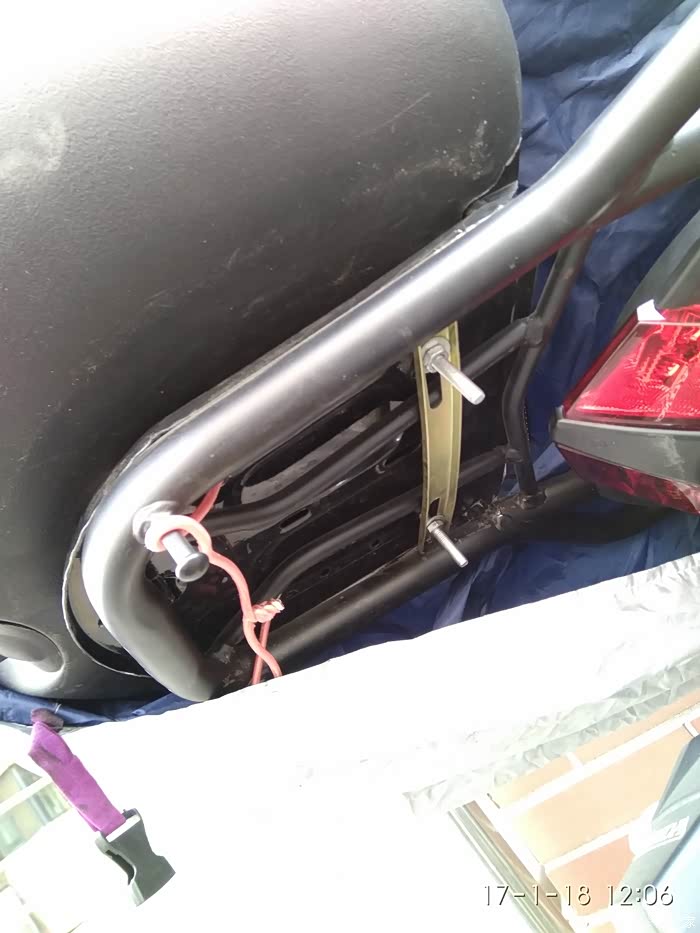

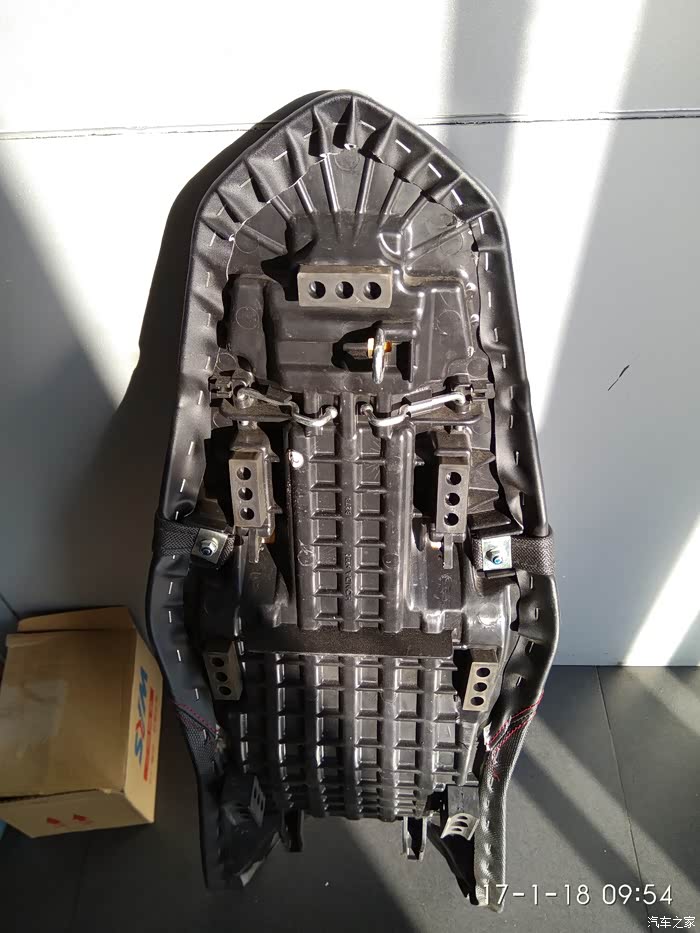

座椅底部
安装双闪，某宝买的，插头对接即可，左或右拨完后立即按下转向开关，即可实现双闪功能，还支持转向优先。

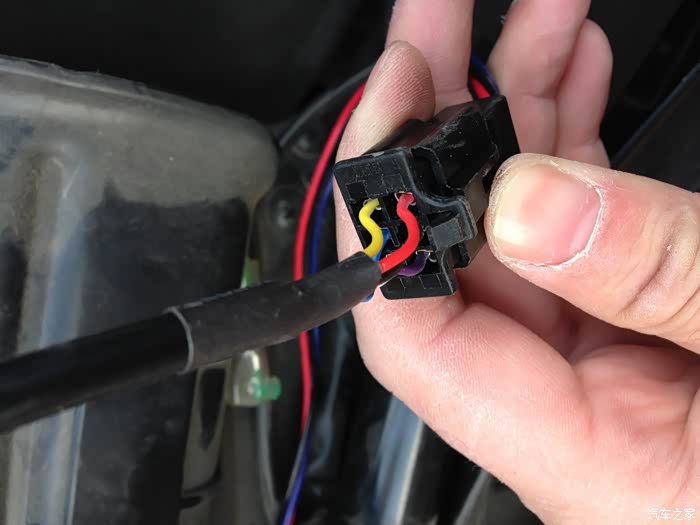

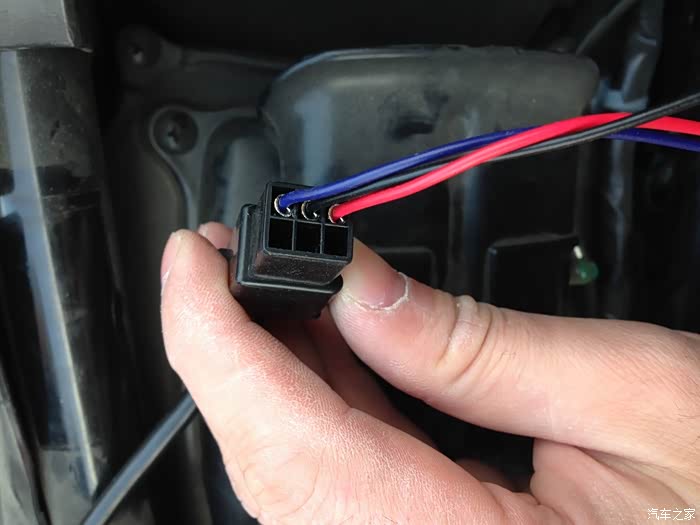

机车游侠接线
颜色是
黄（发动机脉冲信号）、红（电瓶正极）
蓝（发动机脉冲信号）、黑（电瓶负极）
白（这根干嘛的？）、紫（电门锁正极）
黄（发动机脉冲信号）、红（电瓶正极）
蓝（发动机脉冲信号）、黑（电瓶负极）
白（这根干嘛的？）、紫（电门锁正极）
看了下 应该只接了红黑紫三根线，也就是电瓶正极、负极、电门锁正极。
放在这个位置不知道安全不安全
外面着车看看还漏油不，顺便定位下。

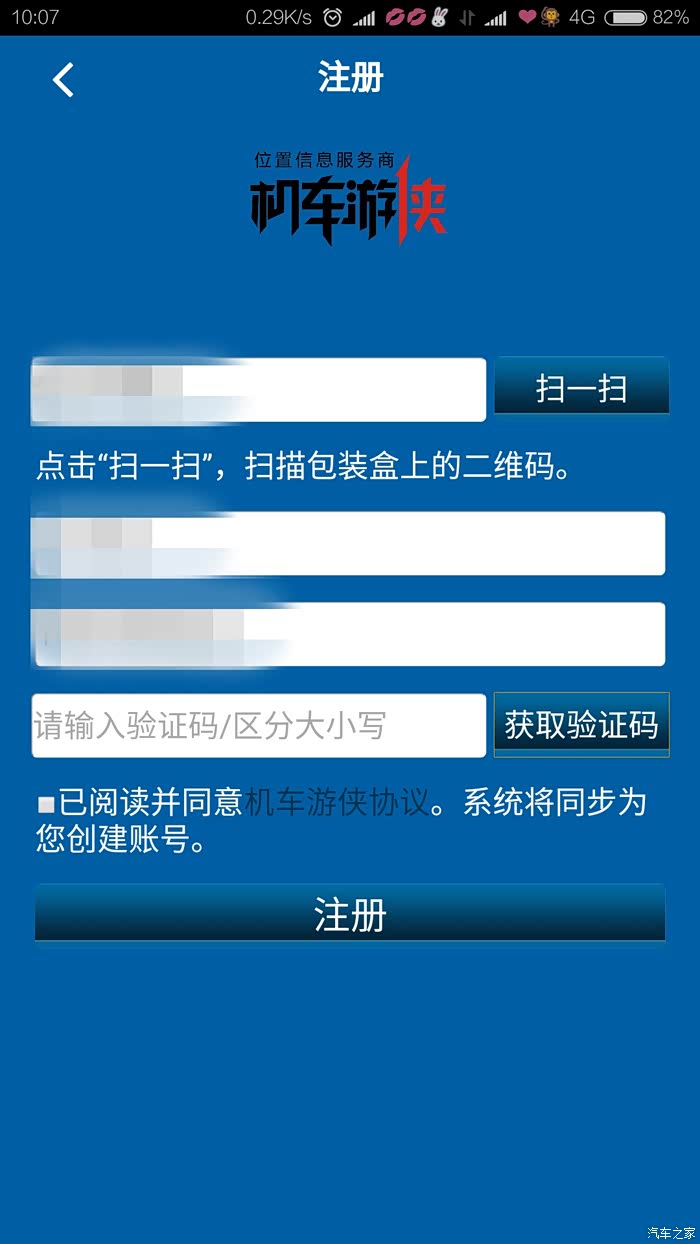

手机安装软件，注册的时候选择扫一扫 扫盒子上二维码输入手机号即可注册成功

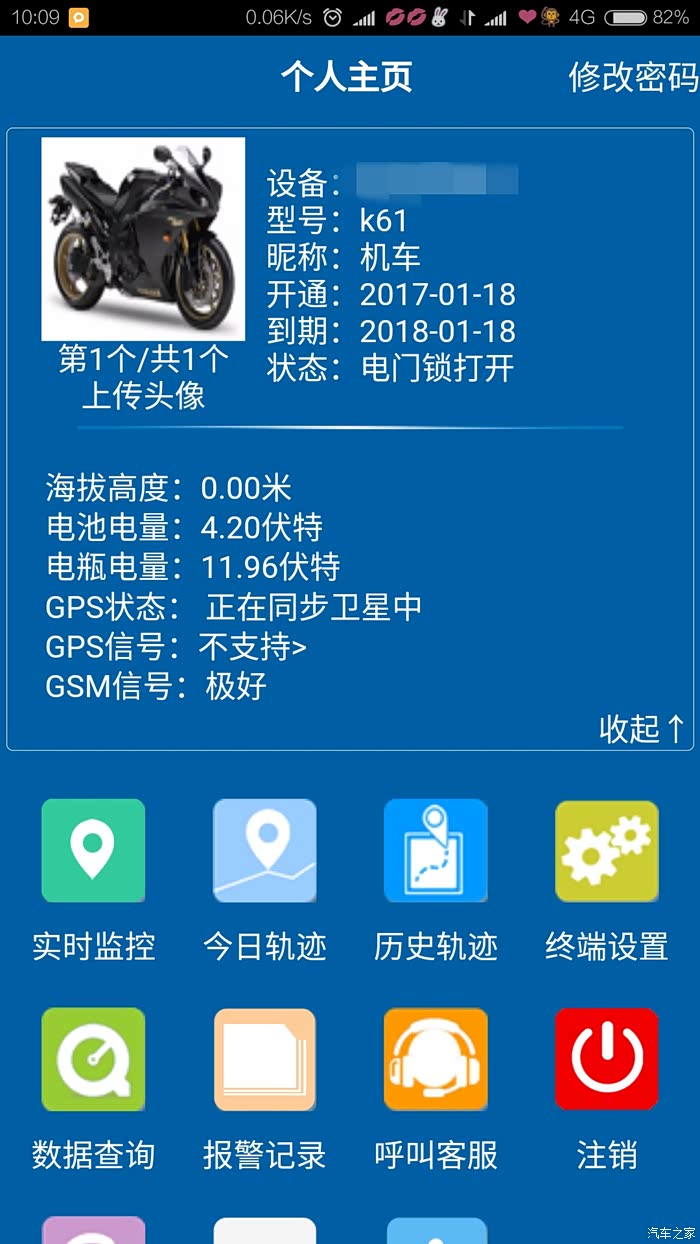

型号、激活时间没问题

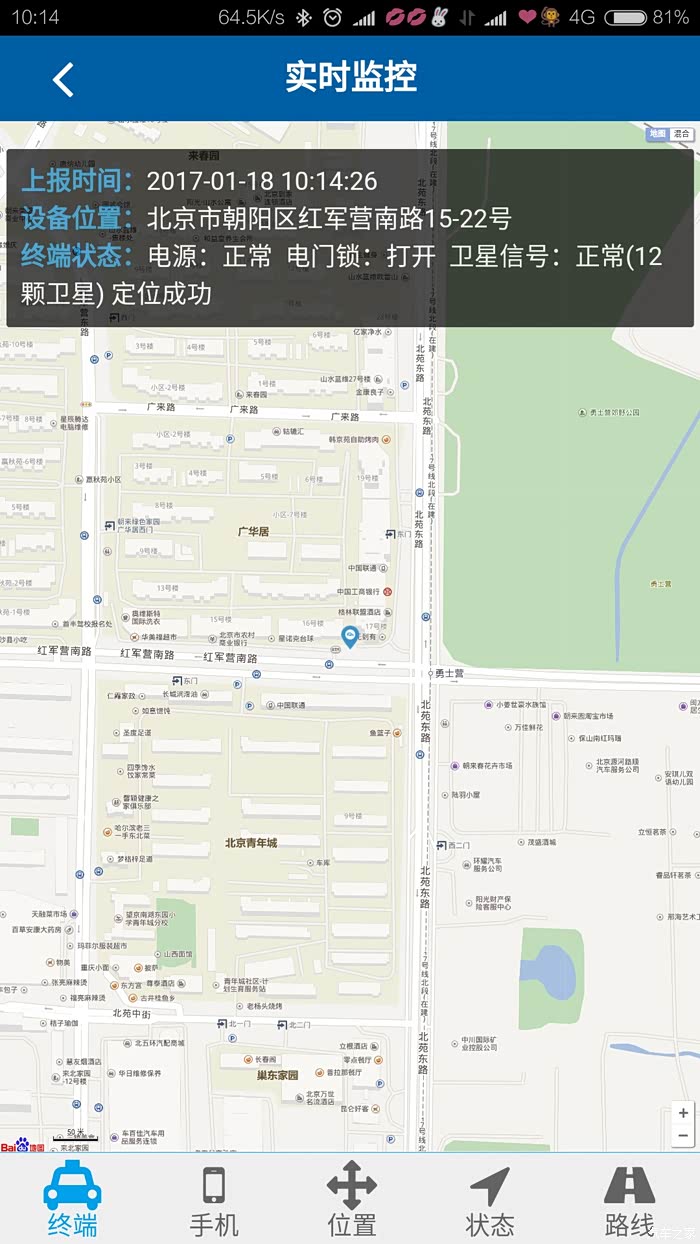

定位准确

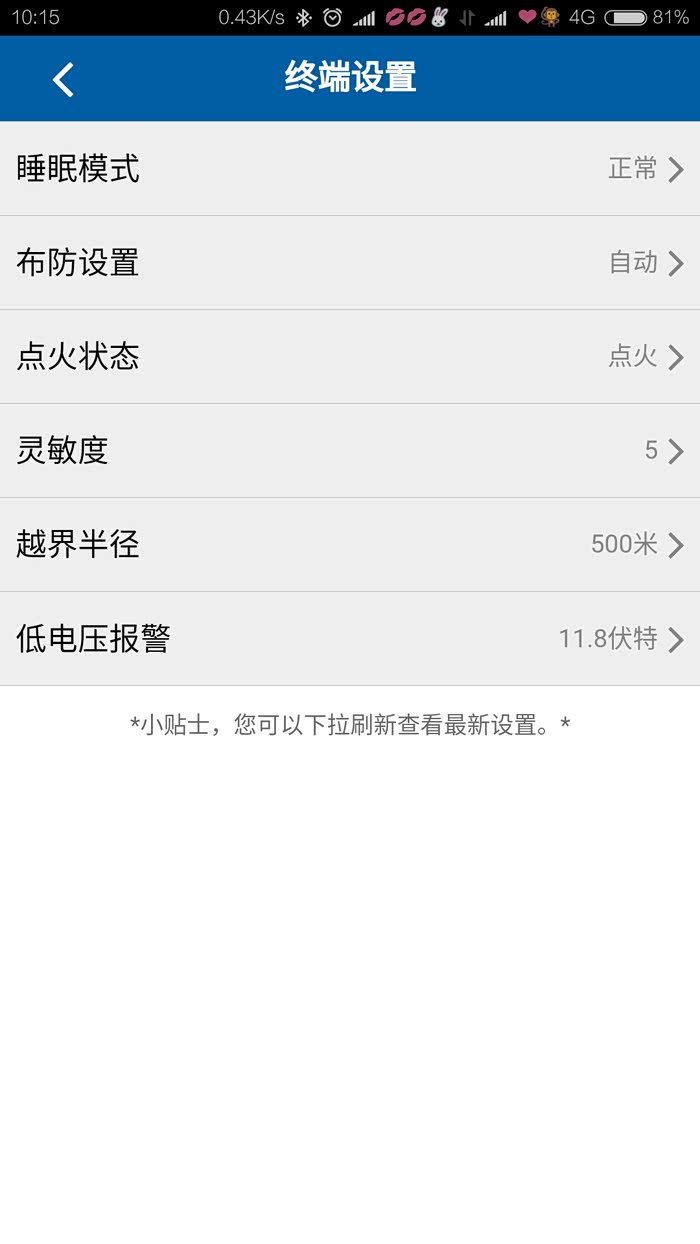

设置界面
后来拍打什么的不给手机打电话，给客服打电话，客服说需要去官网同意一个协议才行，好像还得打开钥匙门给客服打电话让客服测试报警电话是否有效。

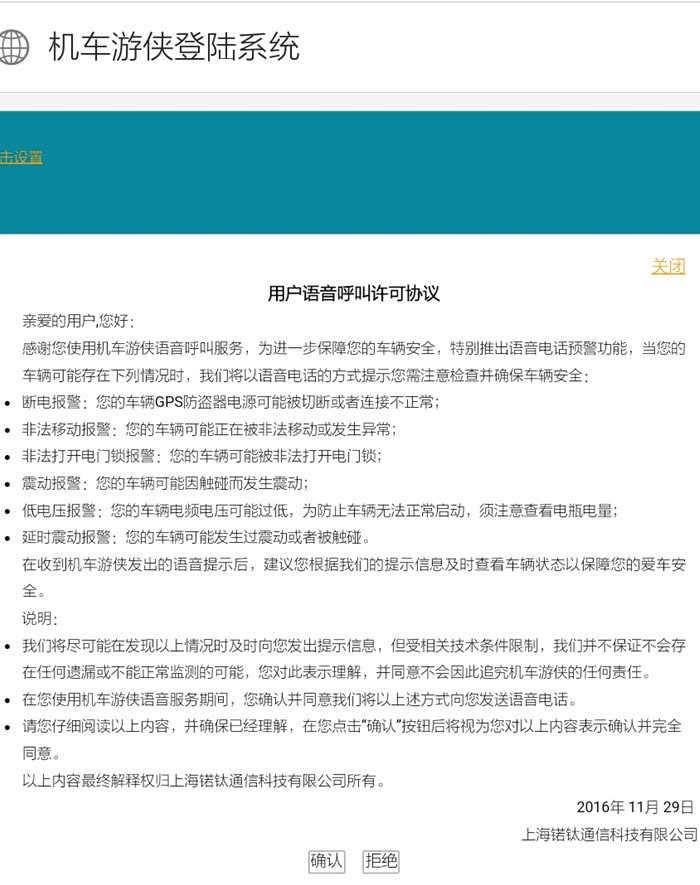

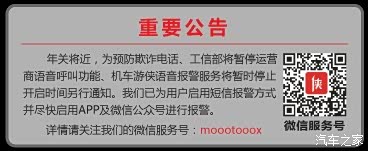

网站弹出个这个，很郁闷，是说现在没有报警电话了吗？
后备箱底座螺丝找了好几家五金店都没有，索性直接拿铁丝绑，挺结实
某宝买的铁将军S881带转换头

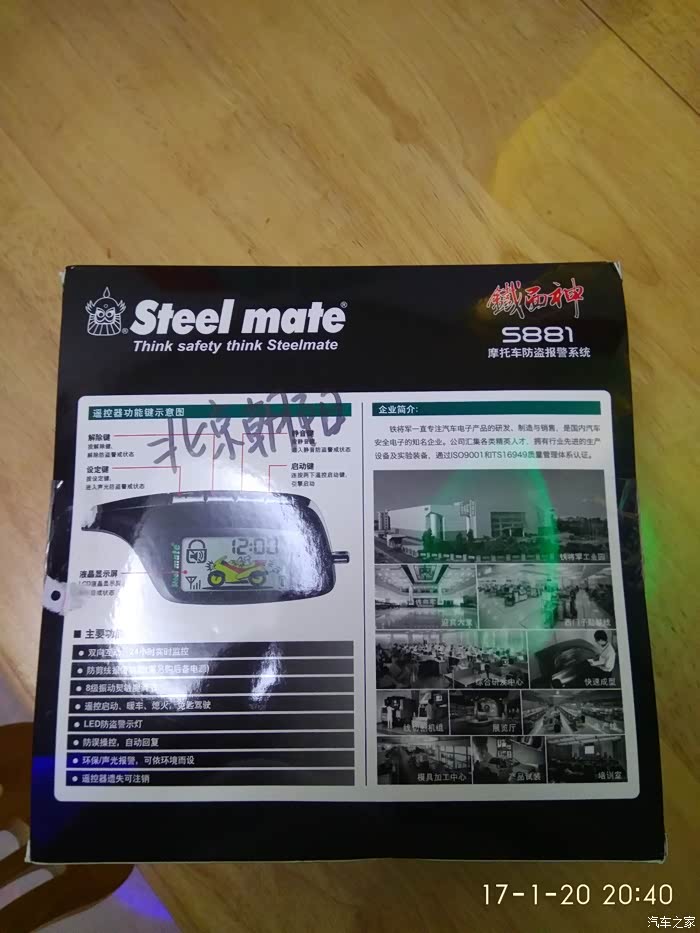

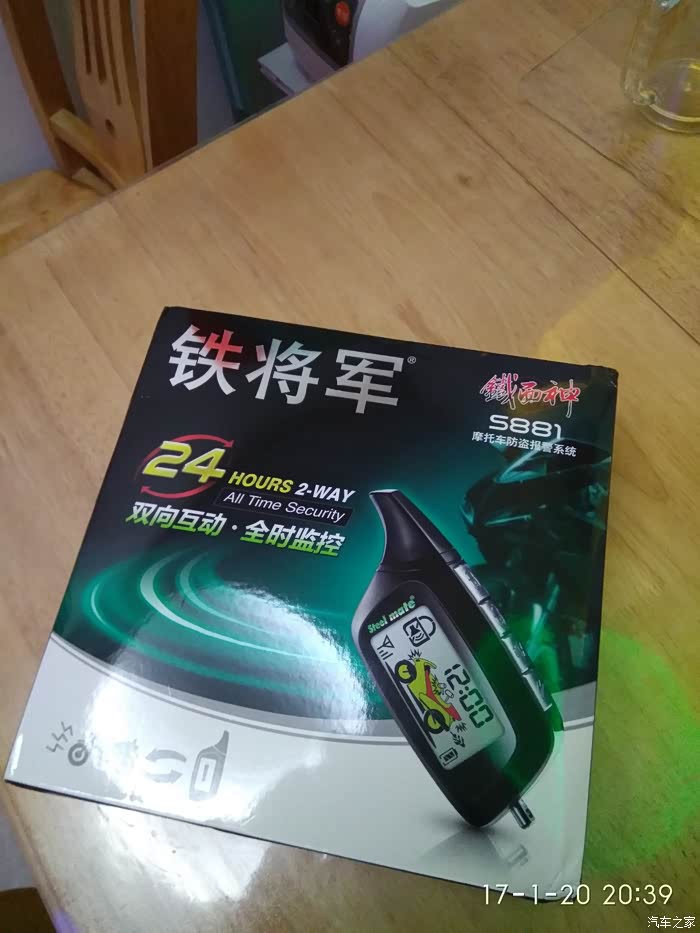

外包装
开箱

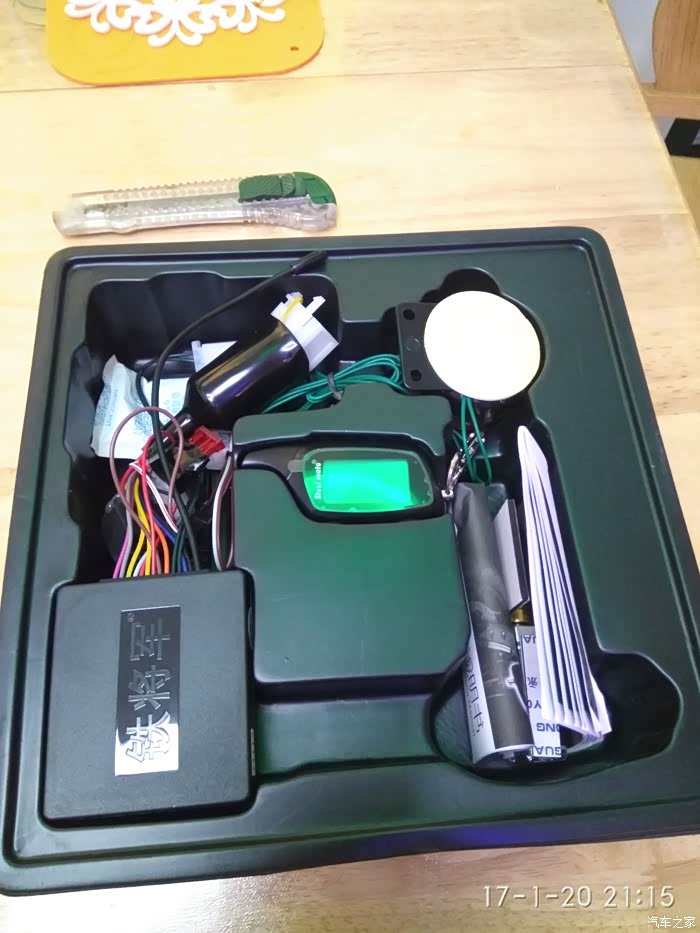

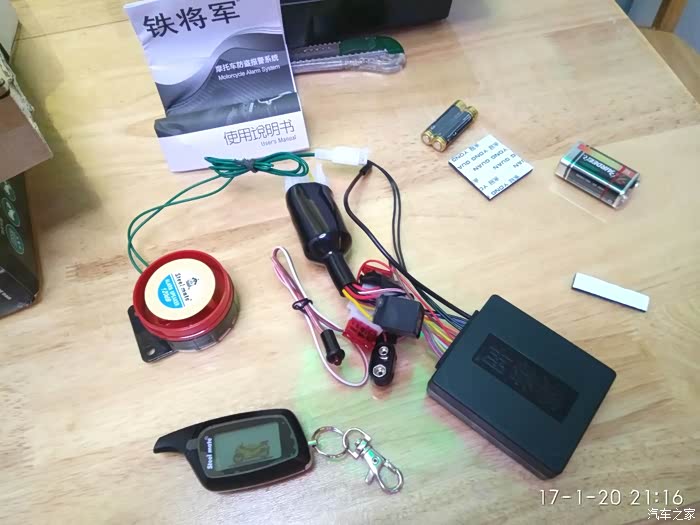

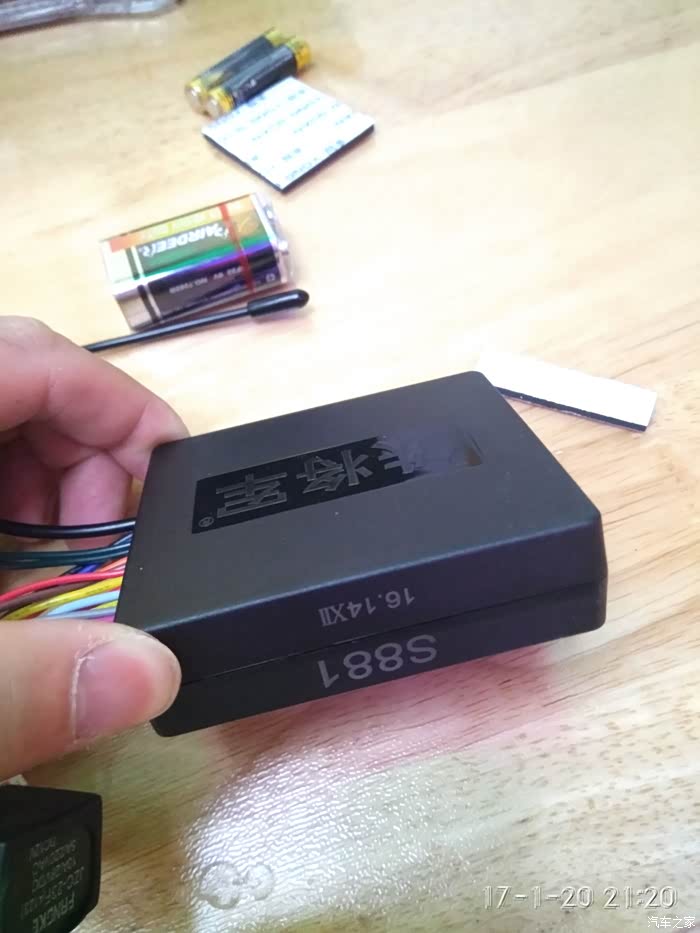

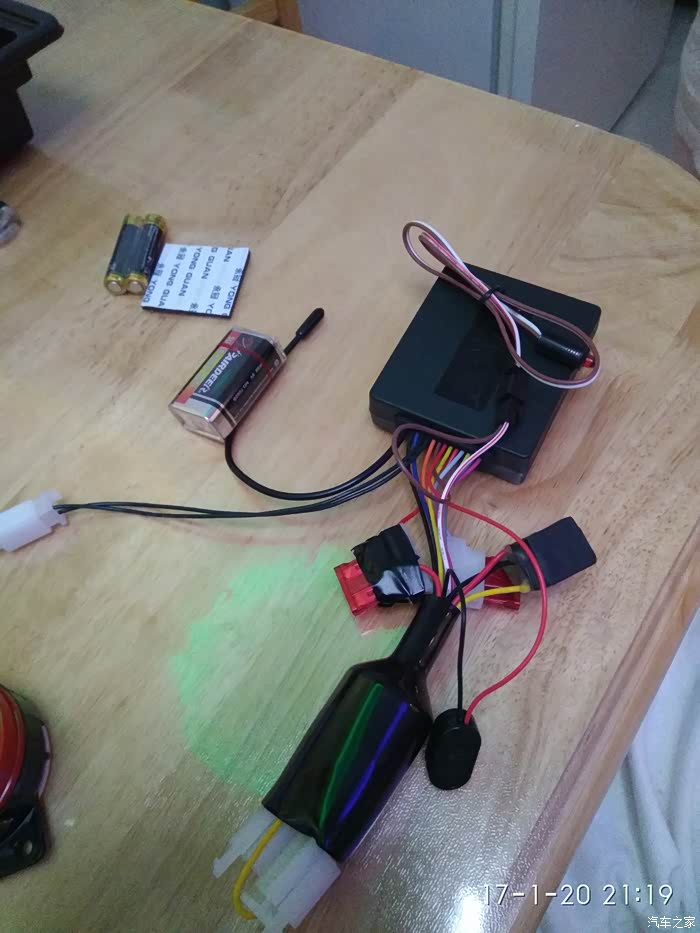

所有

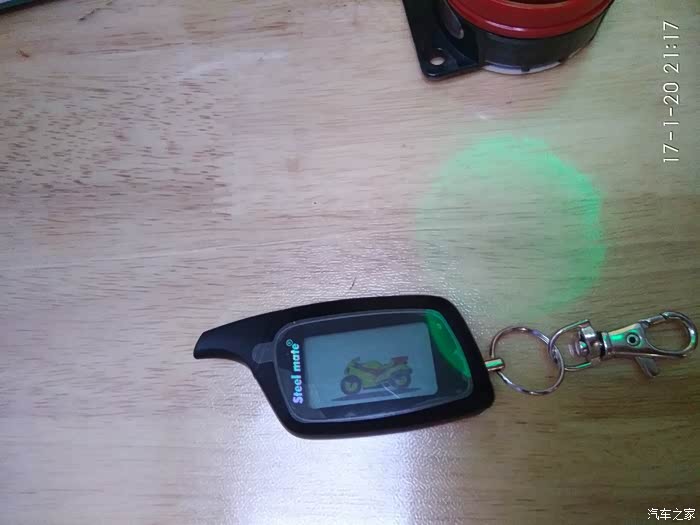

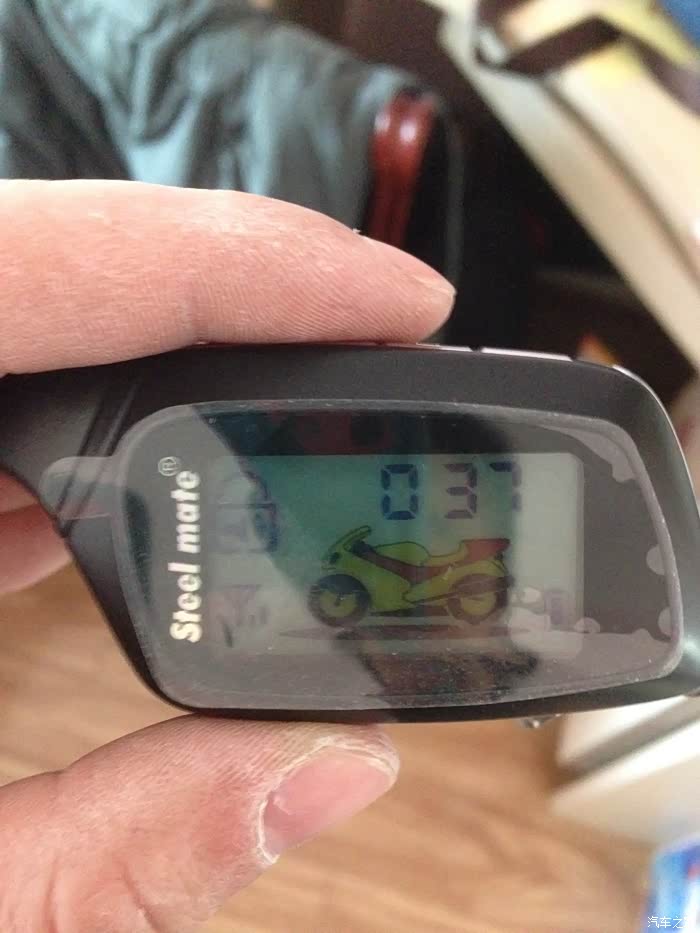

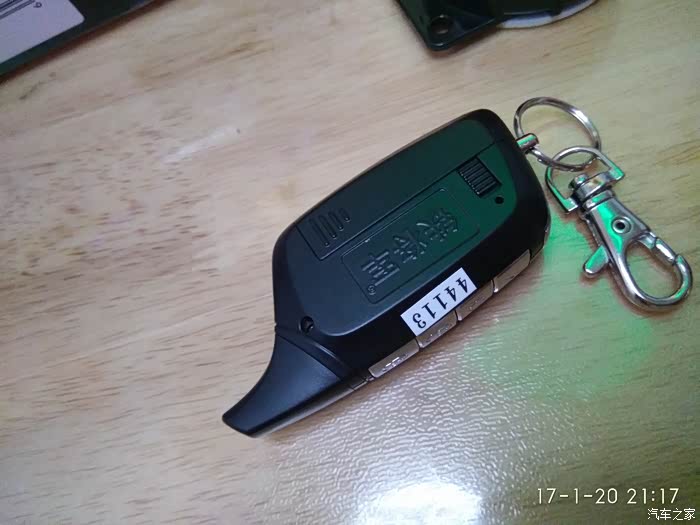

遥控器

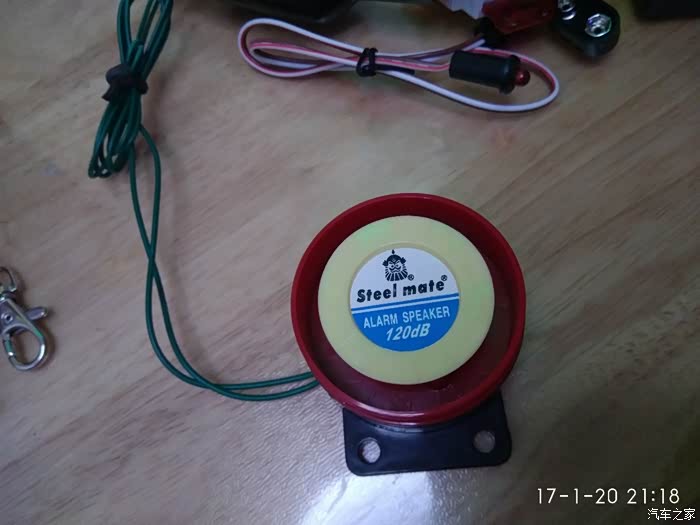

喇叭

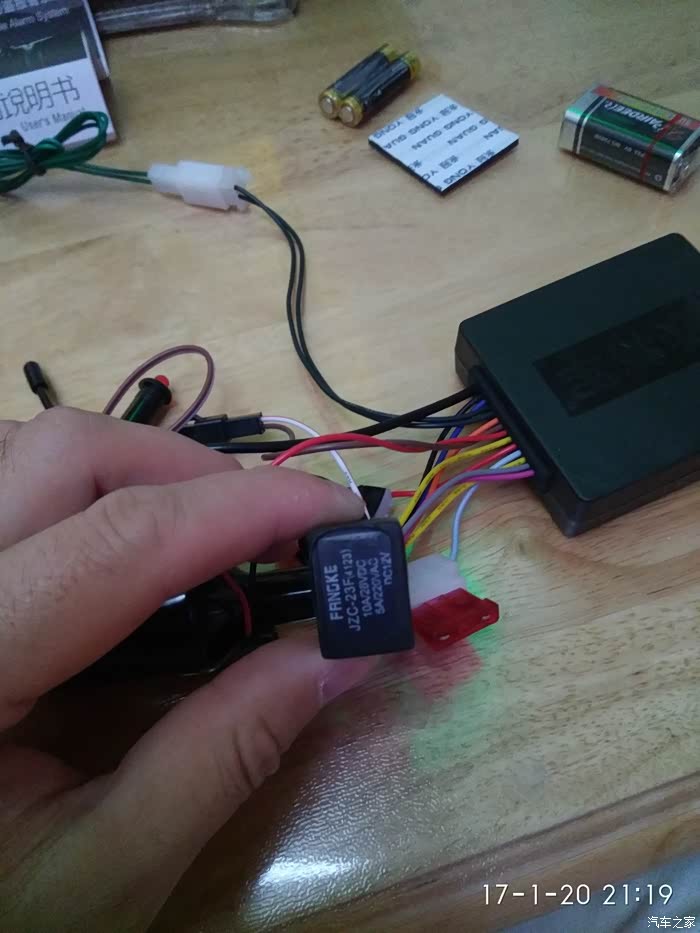

继电器？
这个保险接头应该被改过吧

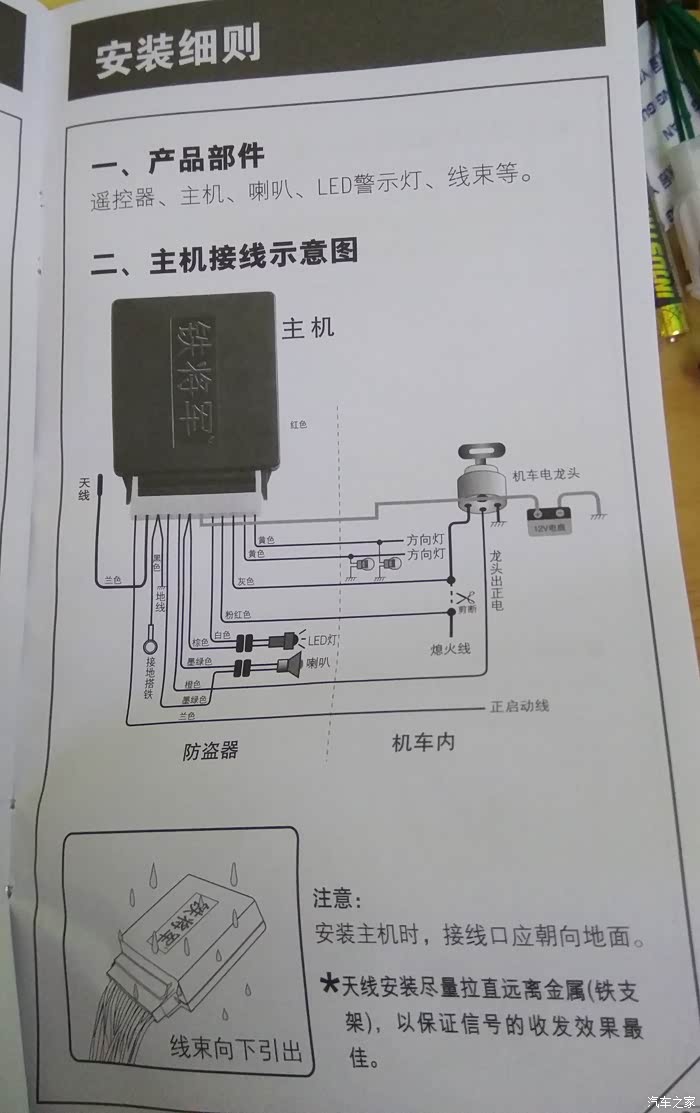

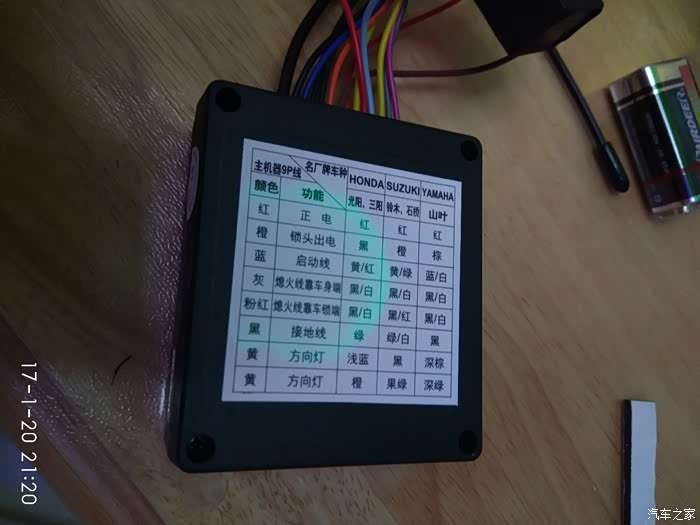

接线方法

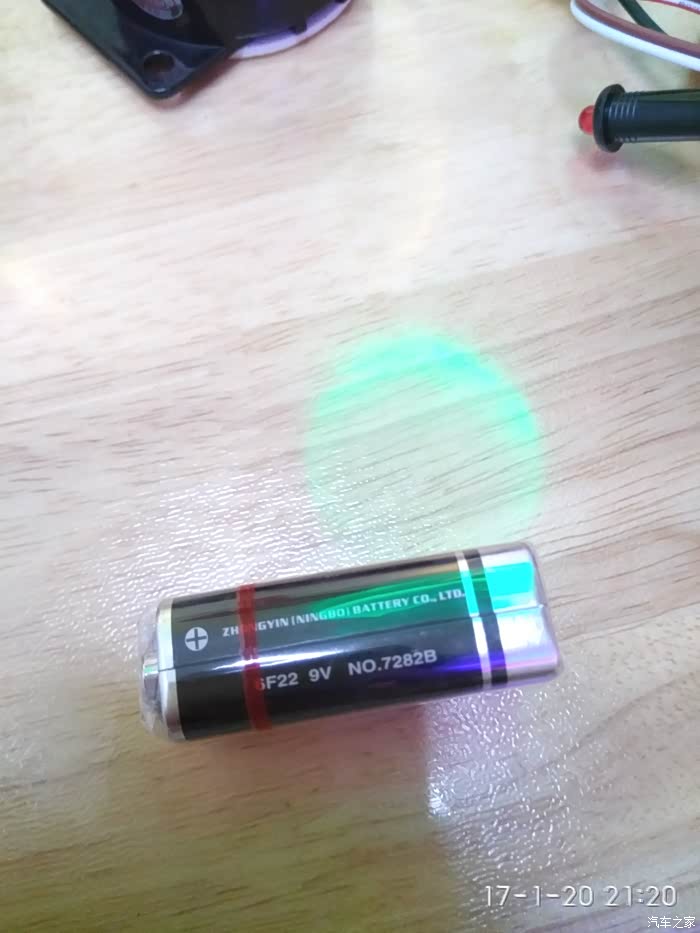

附赠的电池 9V的

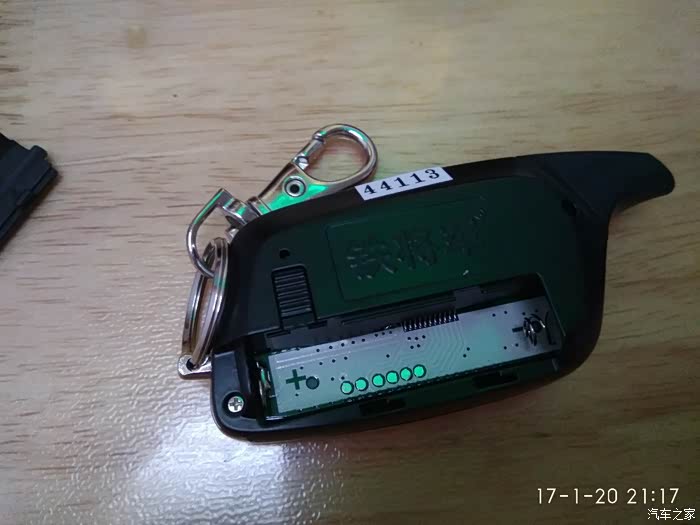

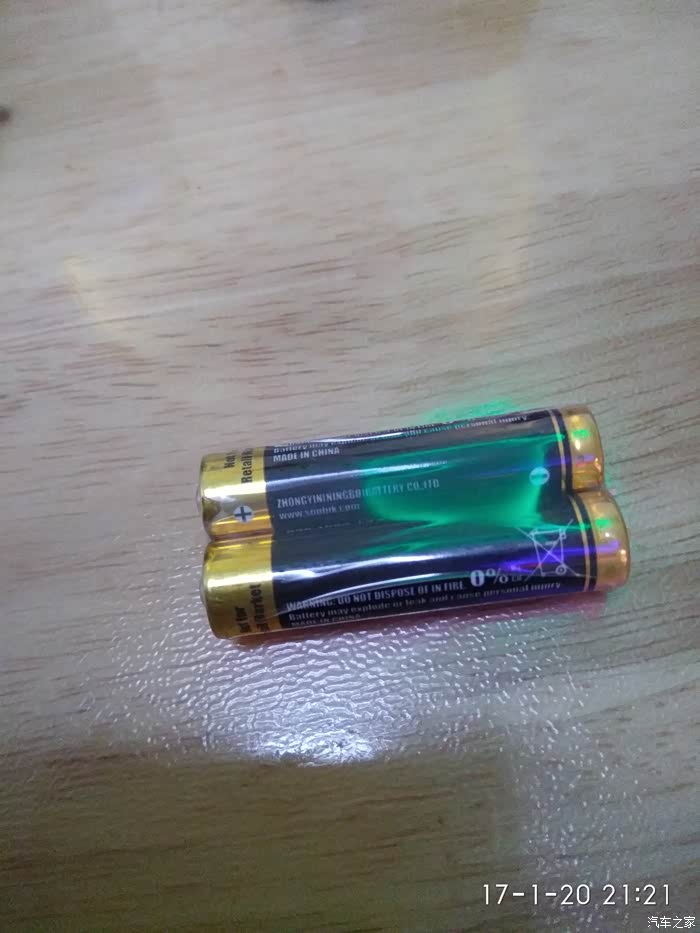

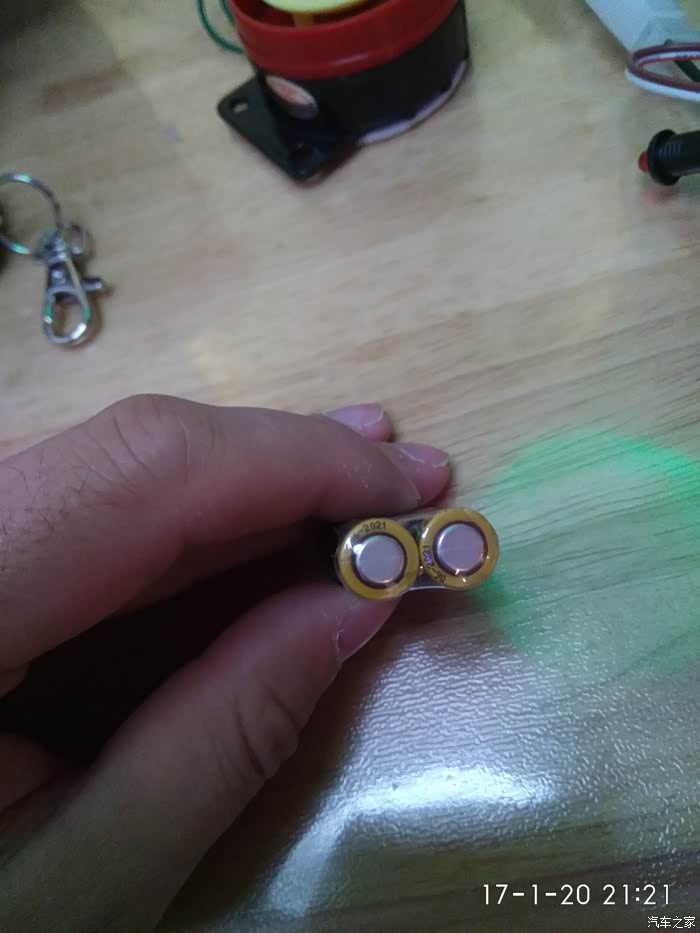

遥控器的电池 据说这款遥控很费电？

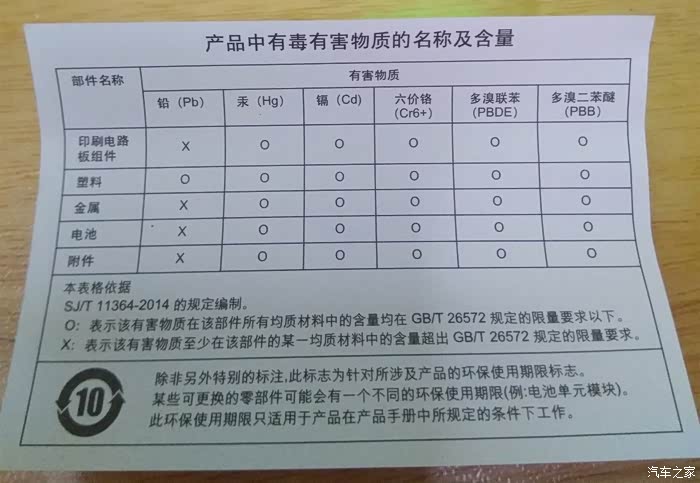

使用期限到2021年？

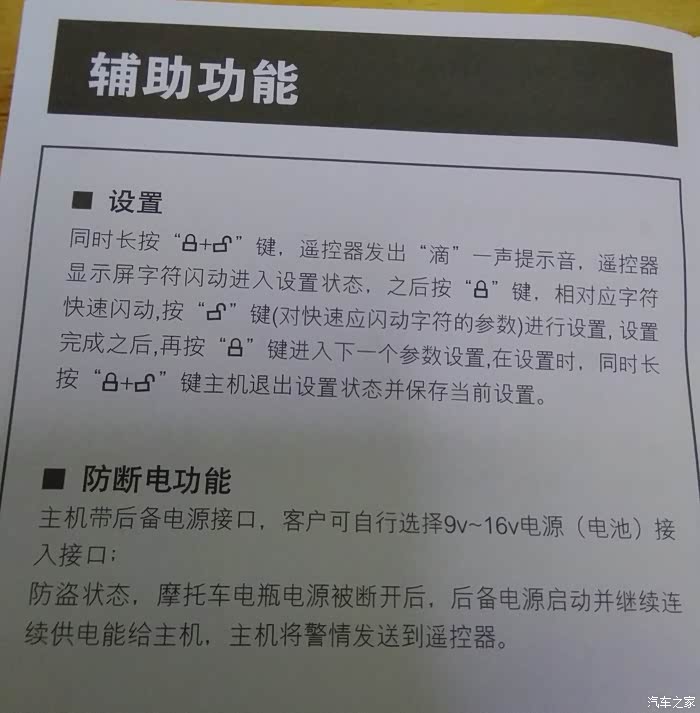

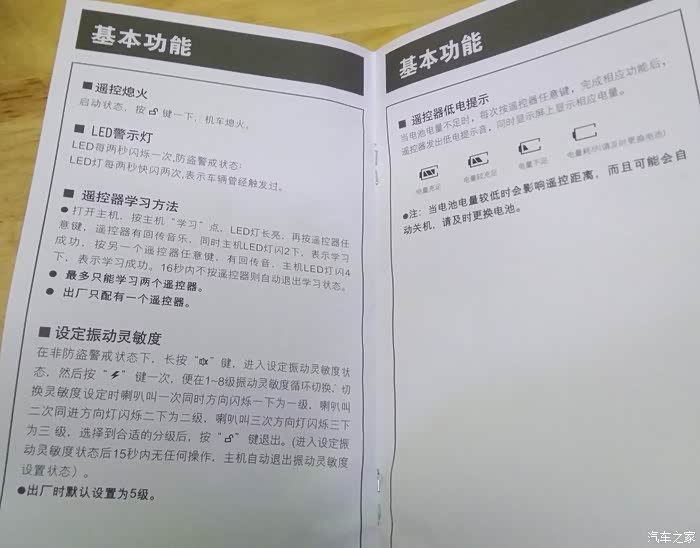

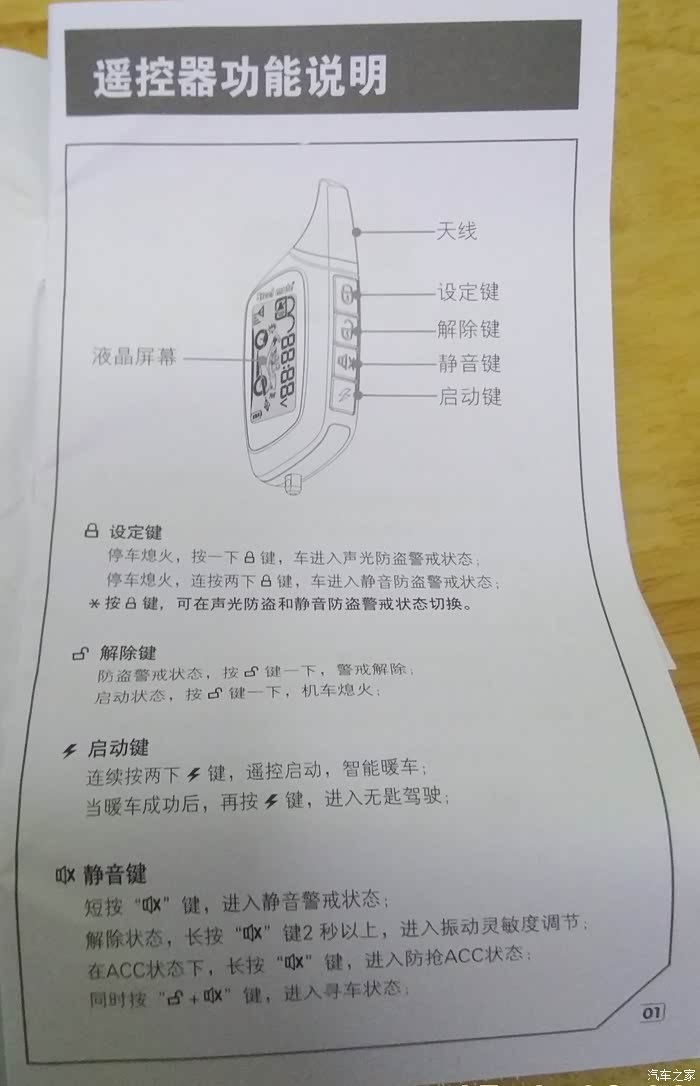

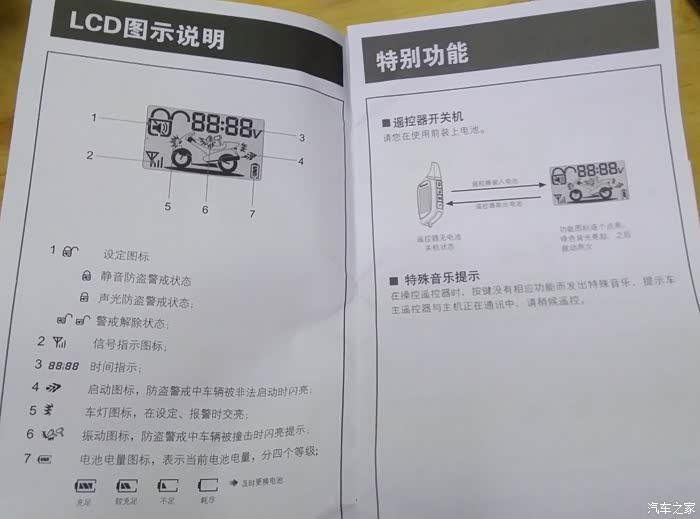

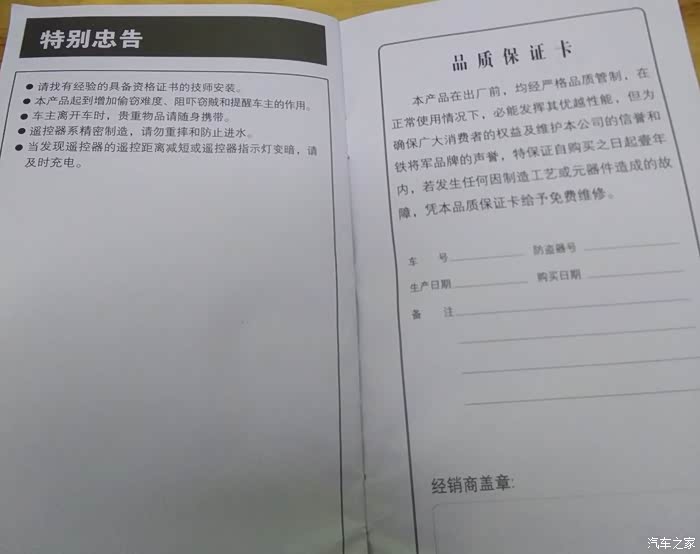

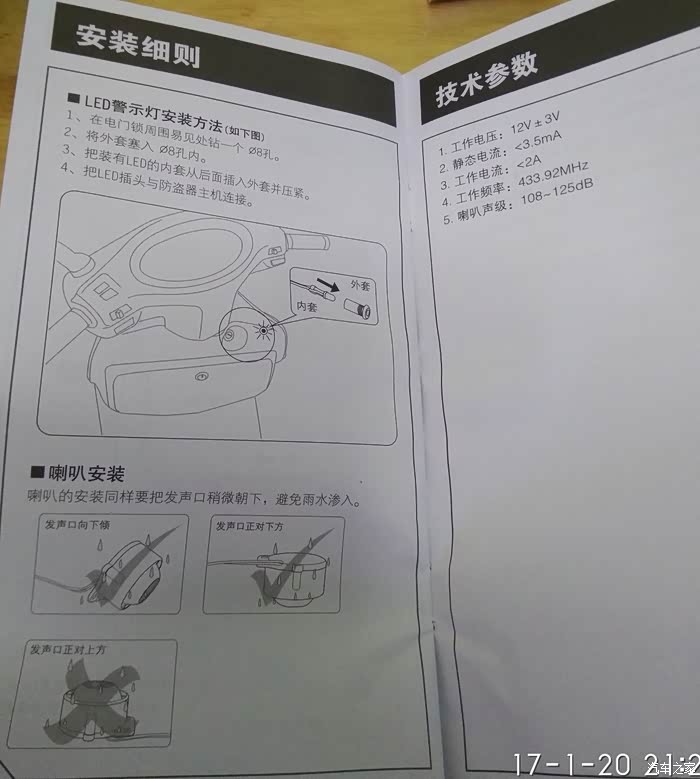

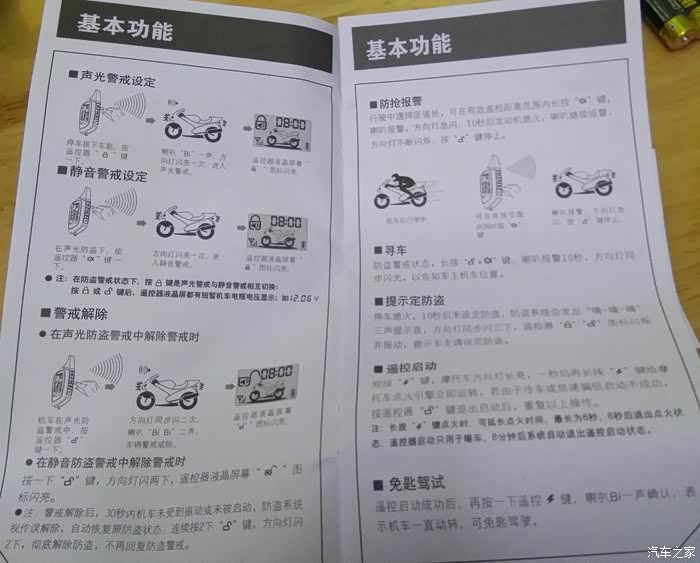

说明书~

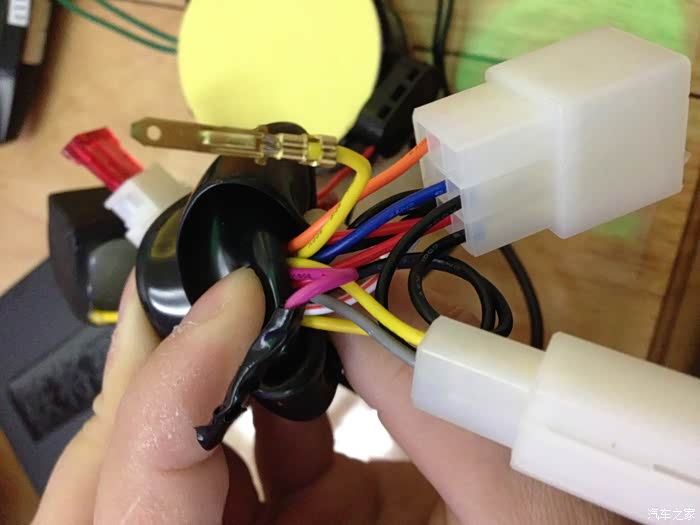

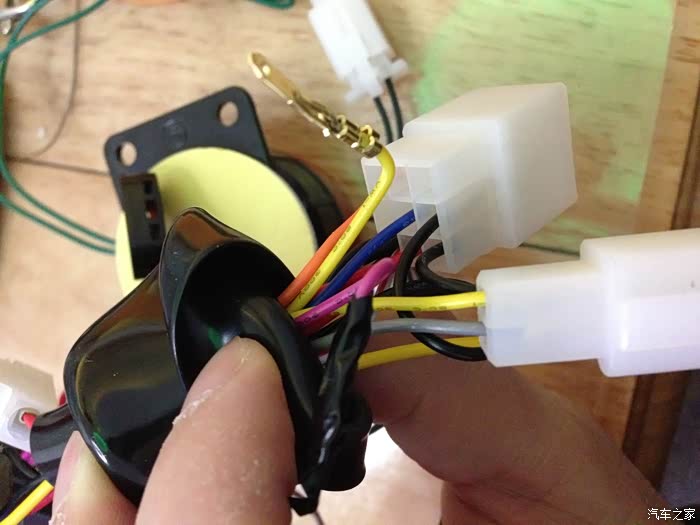

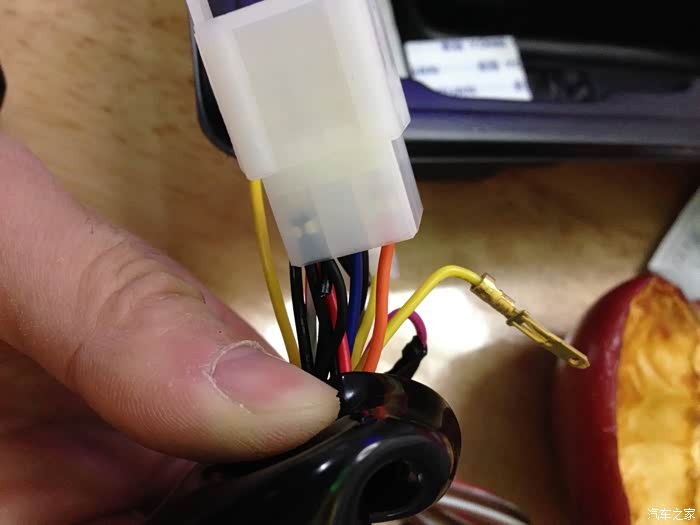

线的颜色 黄色转向灯 已经拔出了 不知道改了双闪以后还会不会烧保险 据说原装直接装的话 会经常烧保险

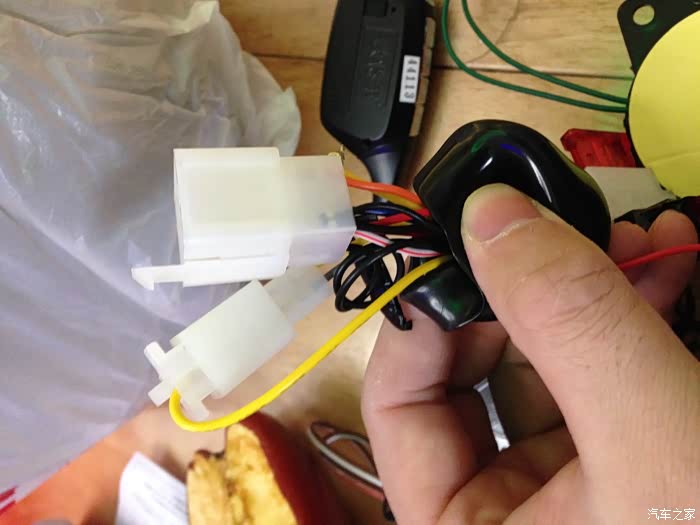

灰色这根应该是熄火线 这个接头不知道是不是后配的

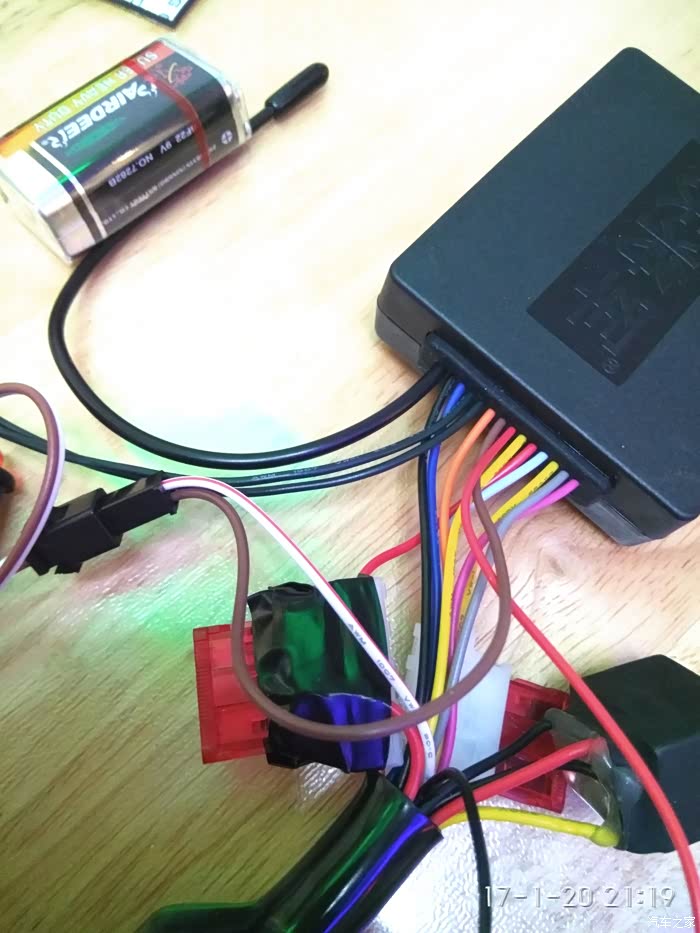

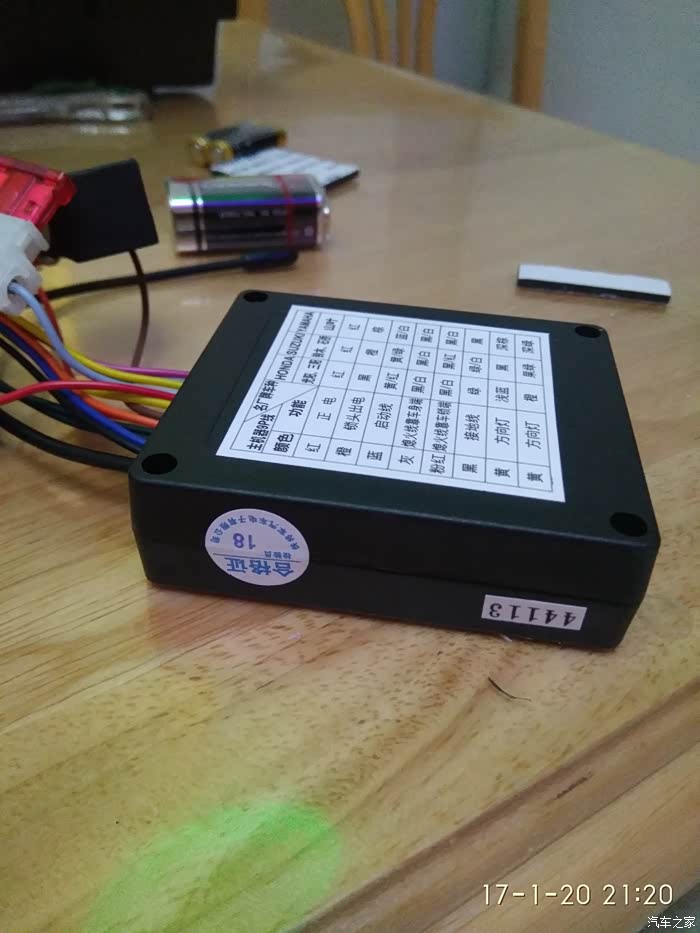

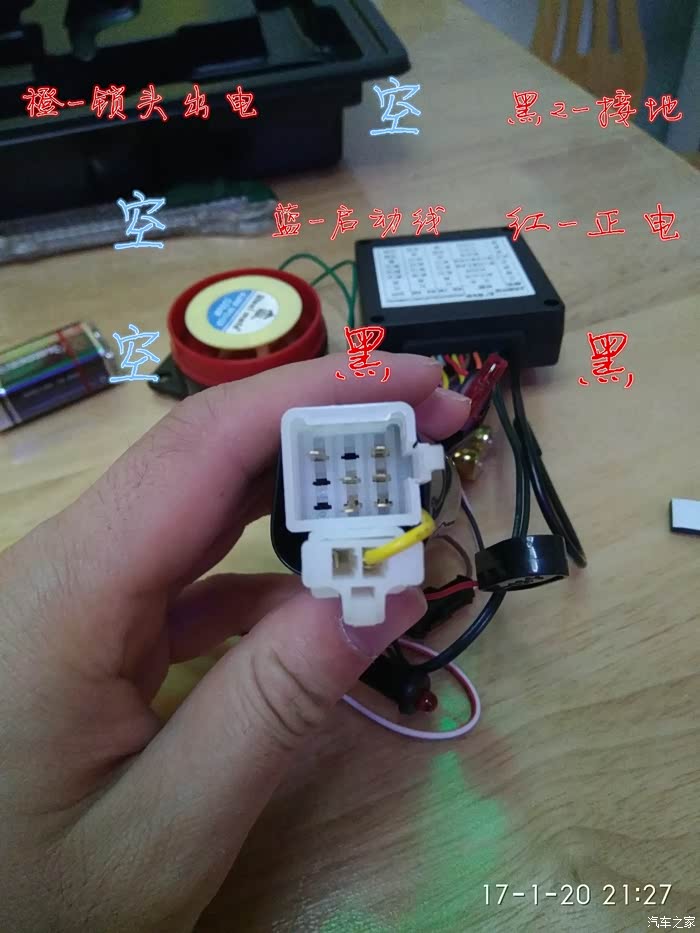

说下主机接头的接线颜色和用途
下面看下车的原车防盗接口 就是这一堆里面
这个大的就是

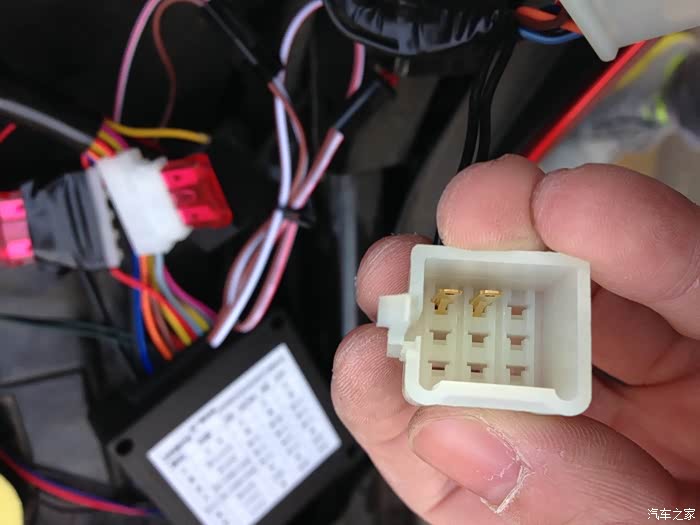

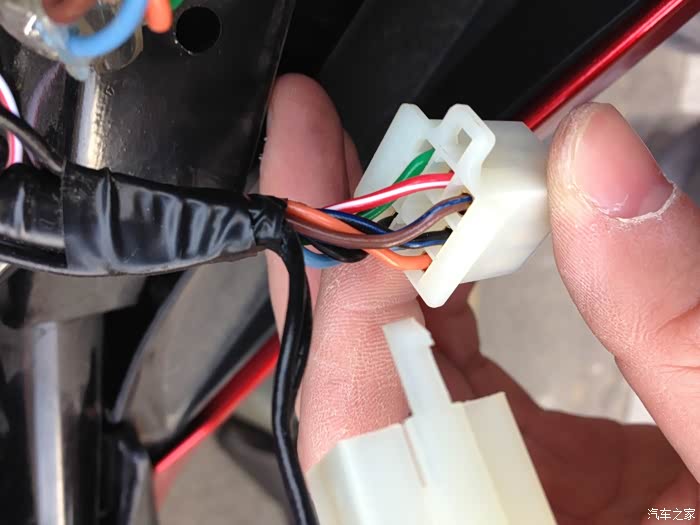

把头拔下 可以看到线序和颜色
这两根不知道是短接了还是什么 不知道用途

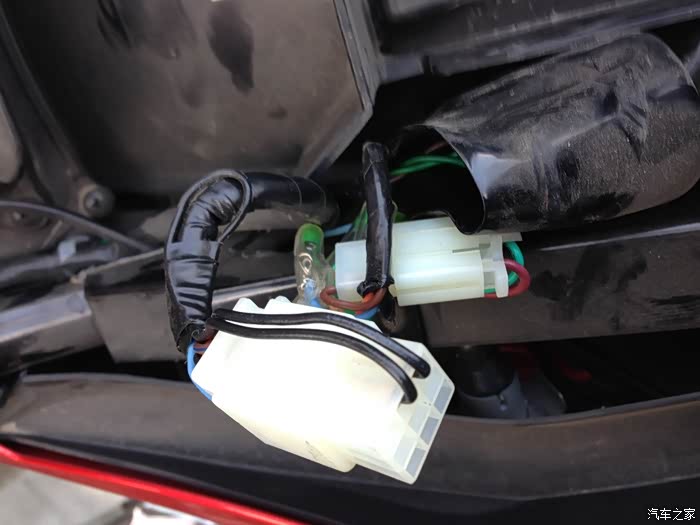

用铁将军的插头直接查到这个插口即可

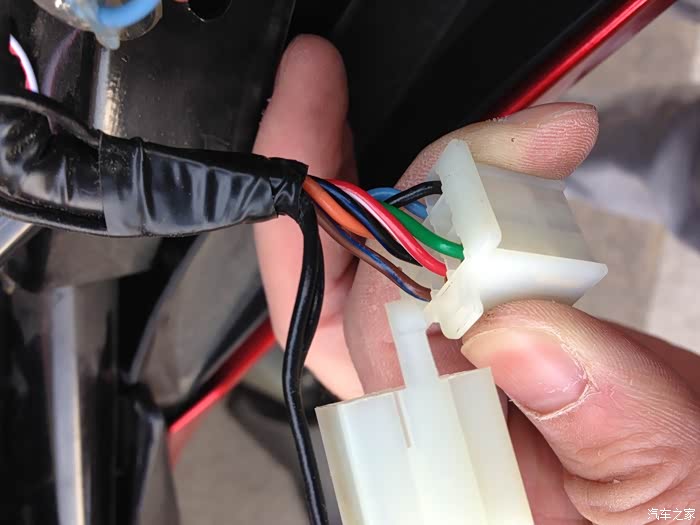

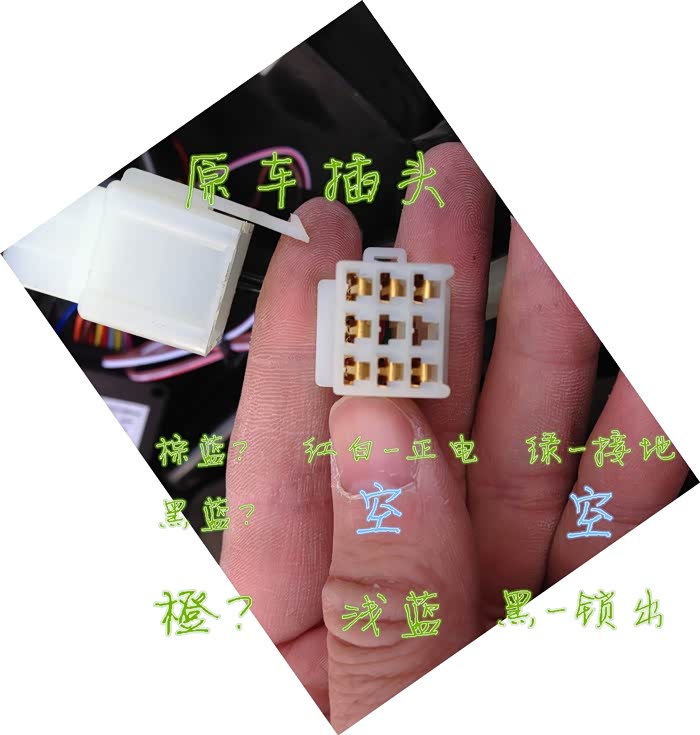

原车插头线的颜色和用途

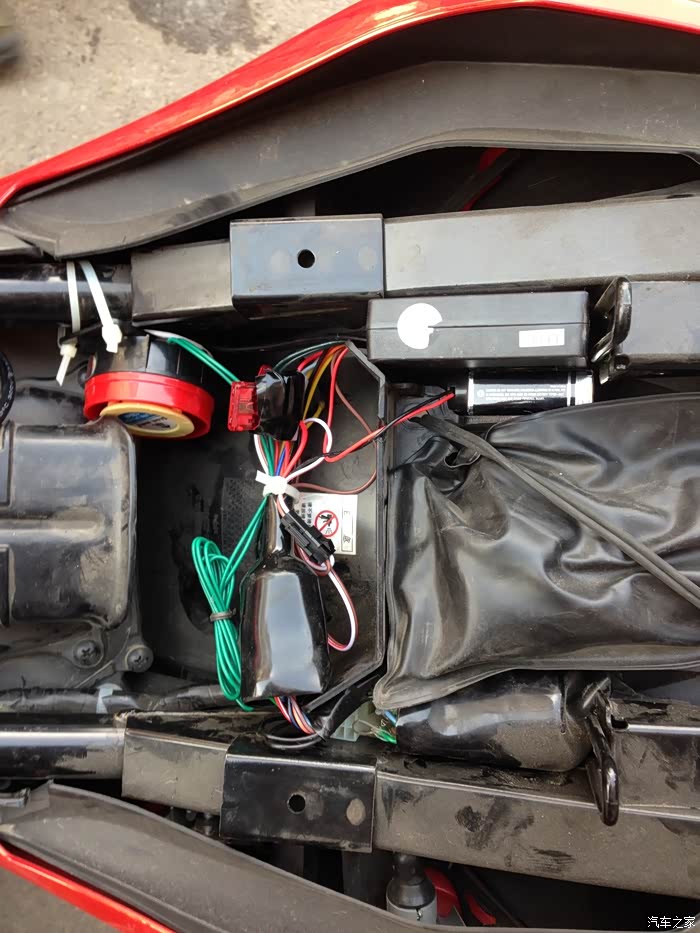

放到这里 安全否？扎带扎好
然后测试，据卖家说可以实现防抢熄火，遥控熄火。设防后打开车子电门锁车子启动不了，不能免钥匙启动，报警不能闪转向灯。测试正常。车在楼下，我在15层，开始还怕距离远遥控不到，测试后发现完全没问题，还一个信号。赞一个。
好了 给各位个参考吧 关于怎么接线 自己买来原装改装的话~~~祝大家新年快乐~鸡年大吉吧

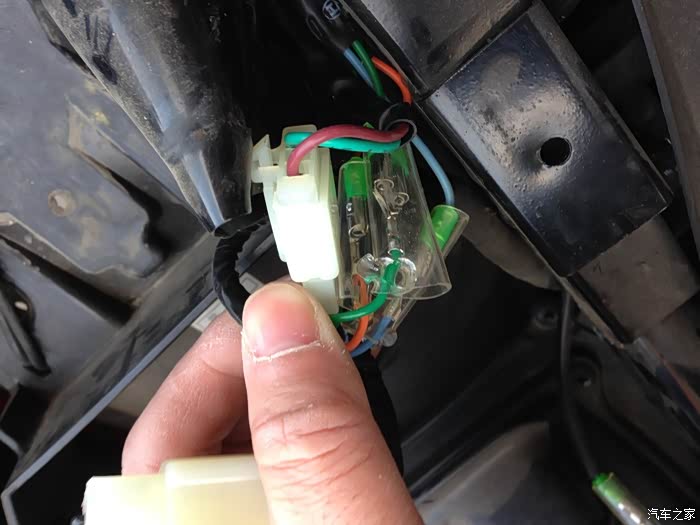

17-2-10 春节后第一天骑车，因电量还剩11.8V了，骑骑车充充电，骑行过程中发现速度不能上70，甚至60多猛给油门就会出现突突唑车，仪表盘故障灯亮起的情况，如果再给会油就彻底断油了，拧油门没反应，发动机故障灯亮起，必须从新开电门锁打火才行，去车行后开始以为之前档显漏油造成机油不多导致，2800公里更换摩特7100新机油后出去骑一圈问题依旧，再次回车行，把防盗器撤掉测试正常，有经验的车行工作人员剪掉其中两根线，如下图，并把接头用扎带扎紧，出去测试没问题，目前没有防盗抢熄火功能了，不知道是不是那个继电器有问题。。。。
