MG 3SW奢华升级 DIY加装座椅电加热系统
又到冬天了，经过一夜的零下气温车里温度也形同冰窖一般，每天早上看着老婆和女儿每人抱着一个暖水袋开车走，我也有些无奈，前年买了一个电加热座椅垫，可老婆嫌麻烦，用了一年闲置一年。。。。。。
加热垫只买了前排连个座椅的，两个座椅已经拆下来扛回家了
脱衣之前先来个合影吧

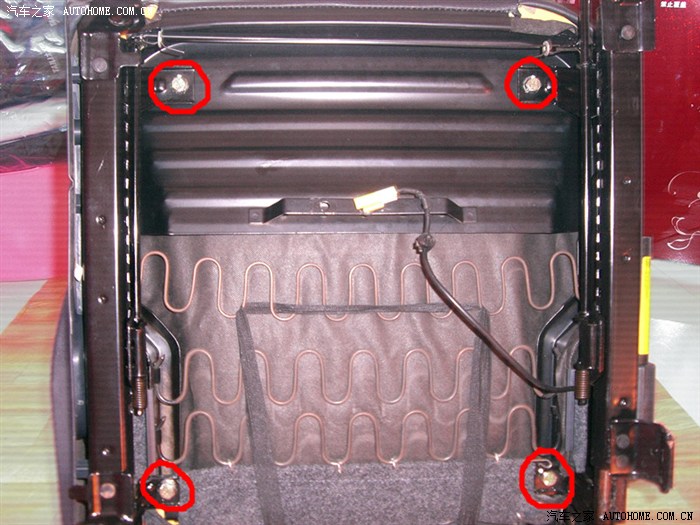

座椅下面4角的螺丝，卸下
按箭头所指两侧拔出线束卡扣

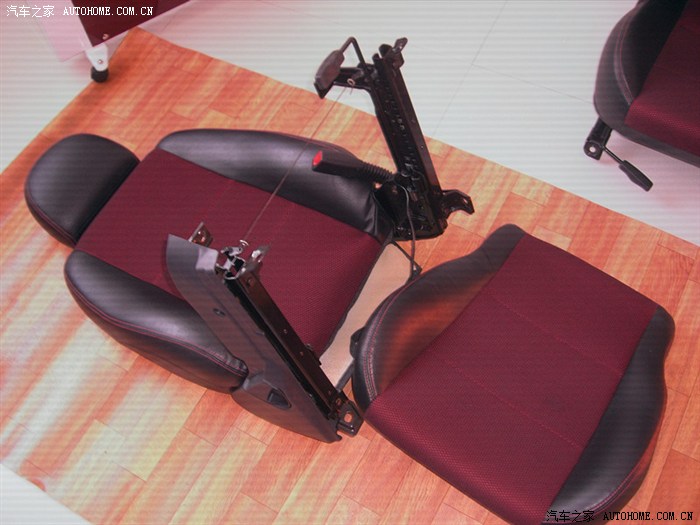

分体了
掰开5个红色箭头标示的卡子，最上面的比较紧，需大力加巧劲，蓝线标示的4个U型钉，可拆可不拆
托盘和座椅完全分离了，下面就开始真脱了

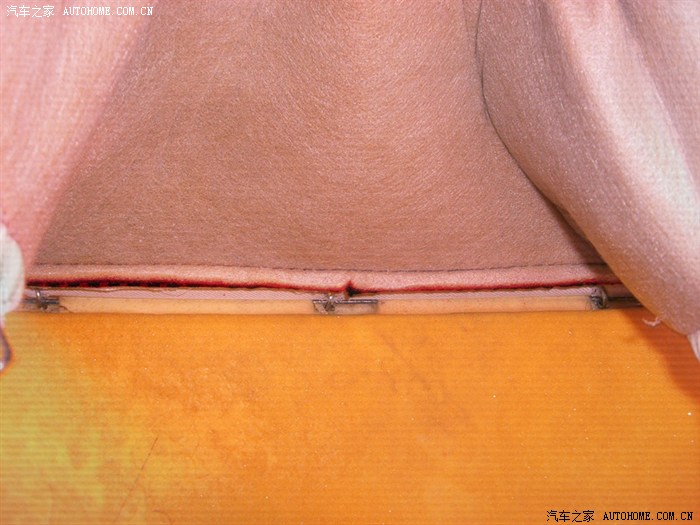

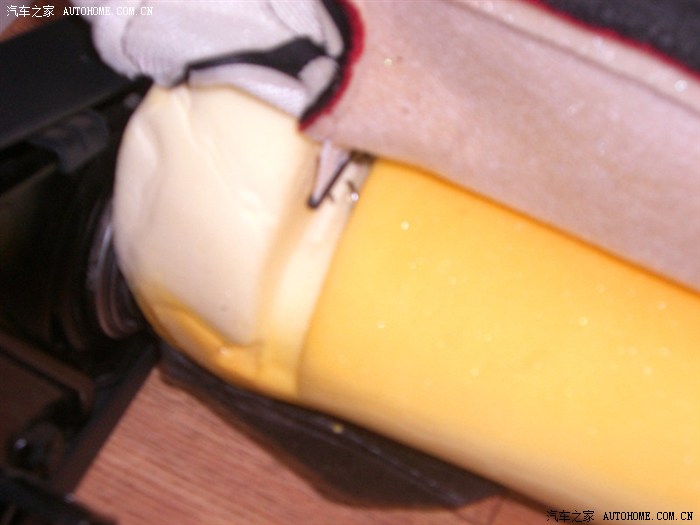

翻开座椅蒙皮，纵向铁筋一侧共有4个U型钉，用尖嘴钳和一字螺丝刀撬开，先拆左右两侧，一共8个U型钉
横向一排三个U型钉，两排共6个，全部撬开

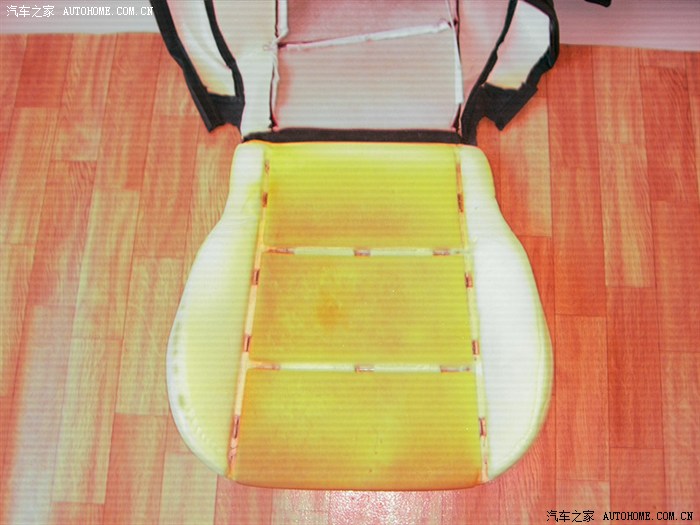

坐垫脱光的样子，座椅织物部分的海面体已经变色了

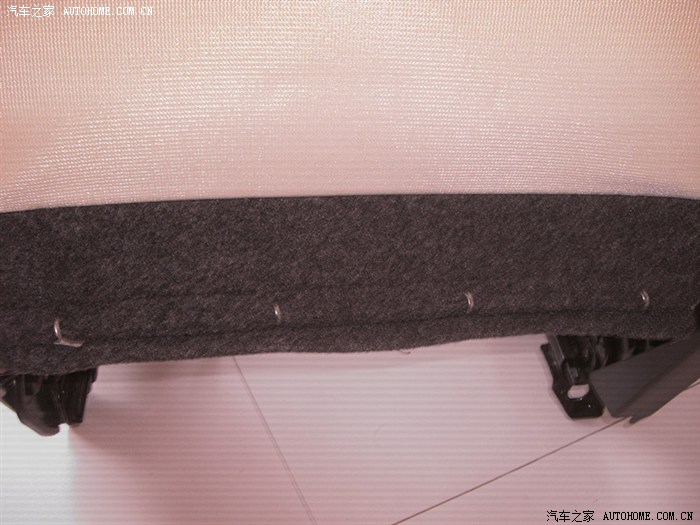

靠背后面的4个钉子先取下来
靠背脱衣
靠背比较难脱，钉子太多

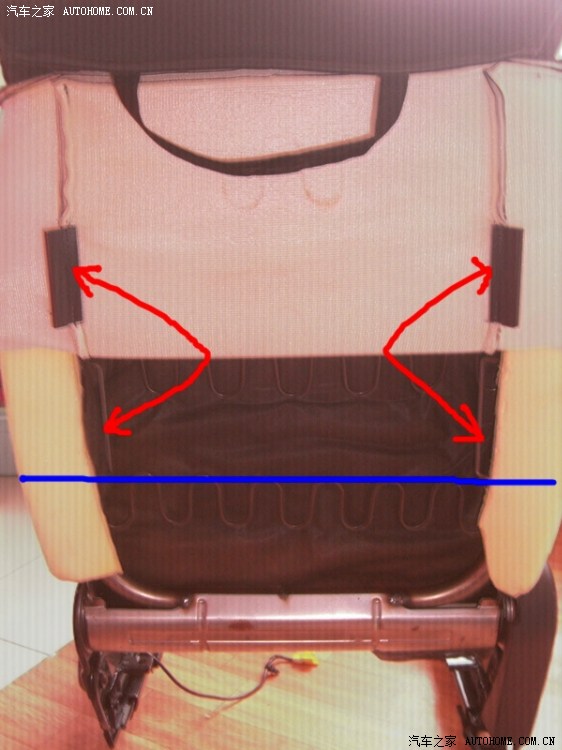

靠背脱到蓝色标线部位时需要拔开两边箭头所指的卡子

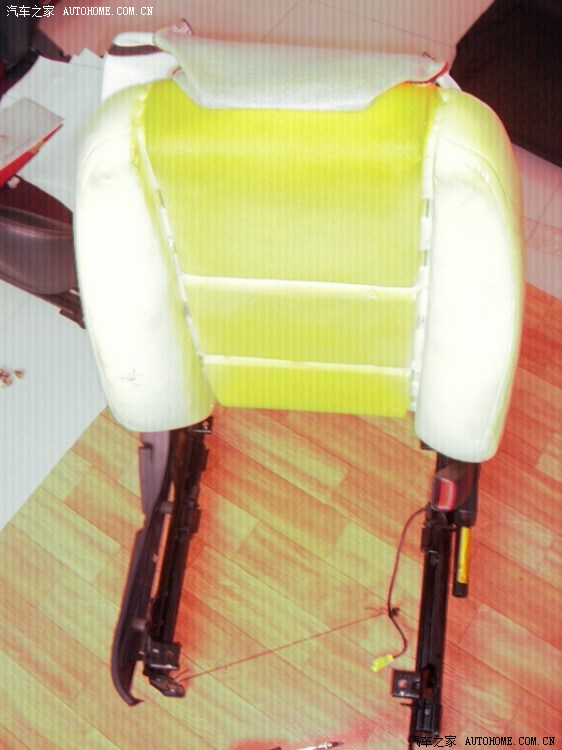

靠背脱光
来个背部全裸写真

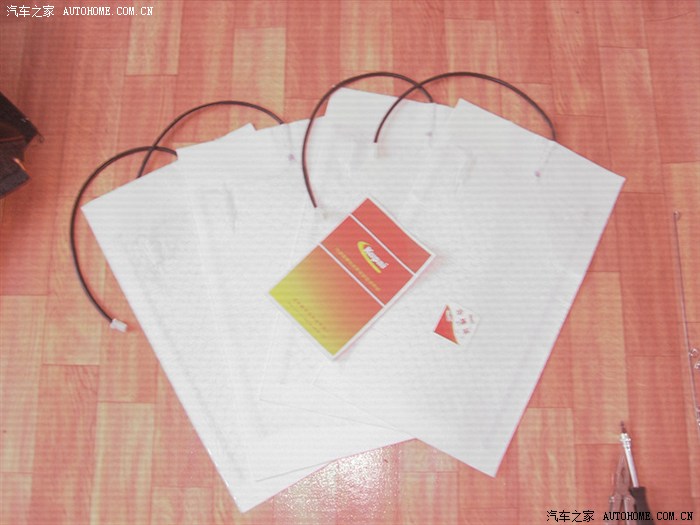

主角登场，碳纤维远红外发热片，远红外发热据说有保健功效
单片功率25W，带有温控保护，温控范围从30°C—68°C，70°C自动断电，厂家说质保3年，正常使用10年没问题，我也没那么高要求，能用个5、6、7、8年就行了

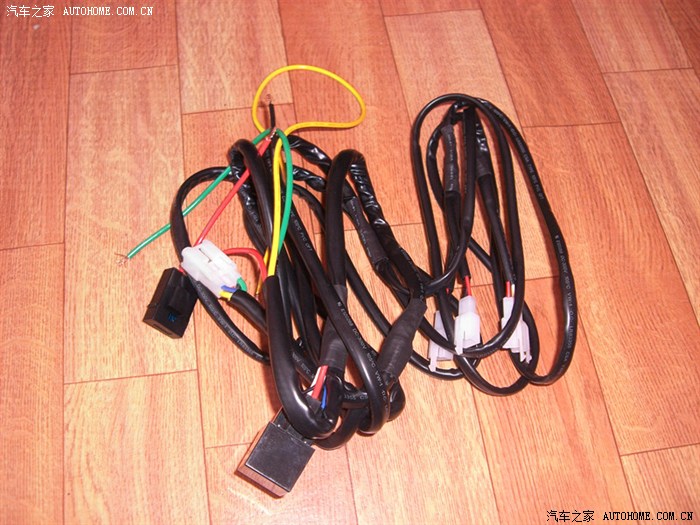

线束做工相当实在，赞一个
5档波轮开关
开关面板

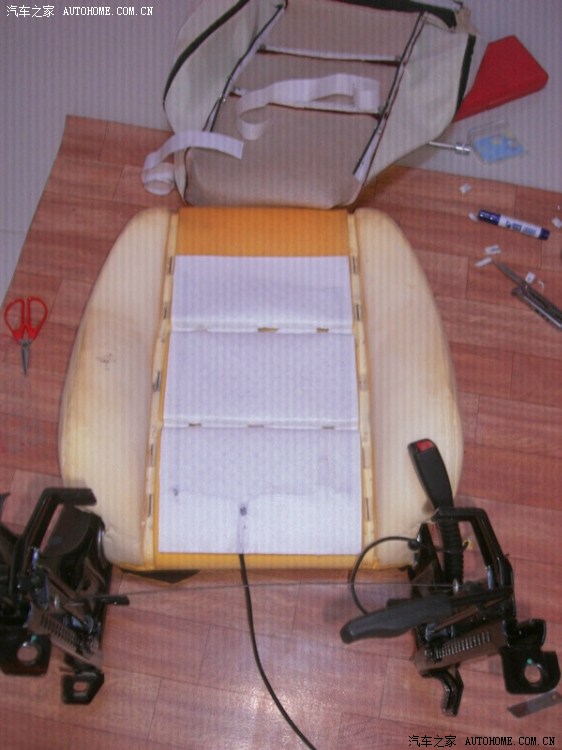

坐垫已经铺装完毕，只要不碰触加热片两侧的电极，可随意开孔
穿好衣服，恢复原样
靠背铺好，准备穿衣

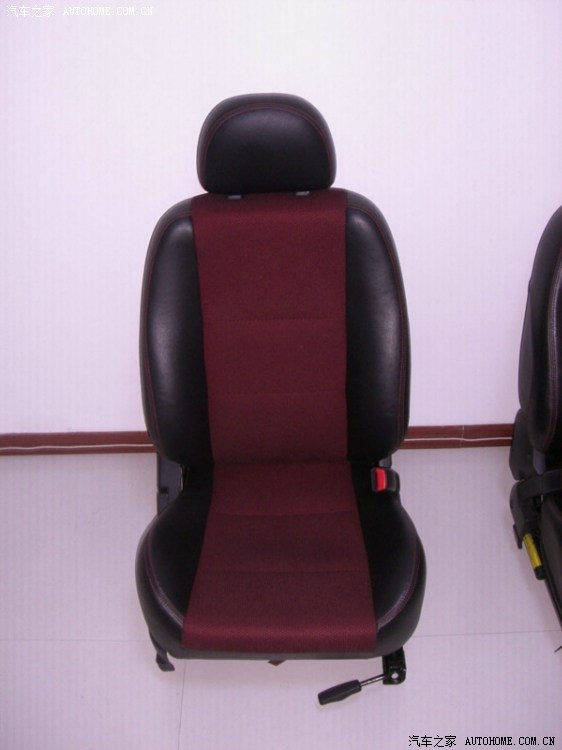

组装复原，跟没拆过一样
主驾座椅脱了就不给你们看了，两个座椅拆装过程一样，怎么拆再怎么装回去，接下来就是车内布线了

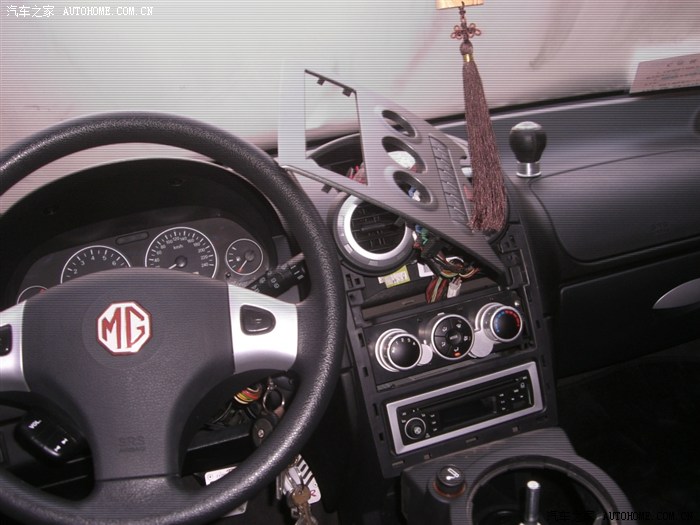

拆中控研究走线位置
最粗的黑色线束就是座椅加热系统线束，顺车窗开关控制线走到仪表台下方
顺便看看排挡杆，旁边两个螺丝孔不知道是干什么用的，能看到车外地面，俺也不管三七二十几了，扯块胶布直接封堵了，不进灰不进风才是硬道理

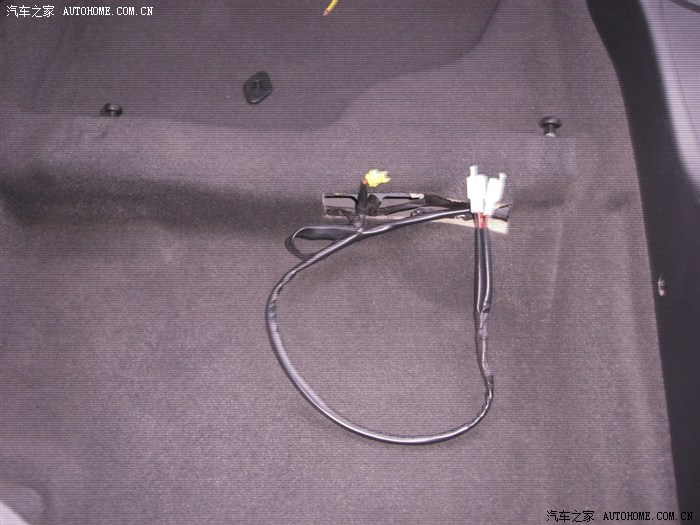

主驾座椅加热片的插头
副驾座椅加热片插头，长度都够用，不会影响座椅移动

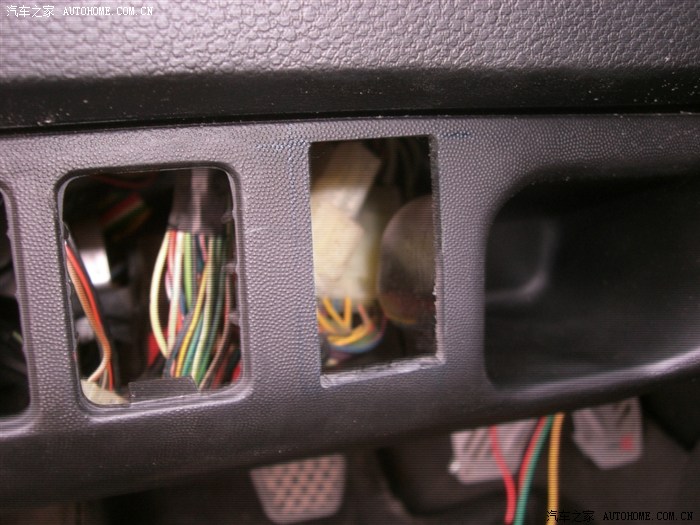

波轮开关安装位置，这块面板拆不下来，电动工具用不上，没办法只能用刀子手工开孔，开始不忍下手，抠成这样我也淡定了~~~~
手艺还不错，自夸一下，
刚好合适

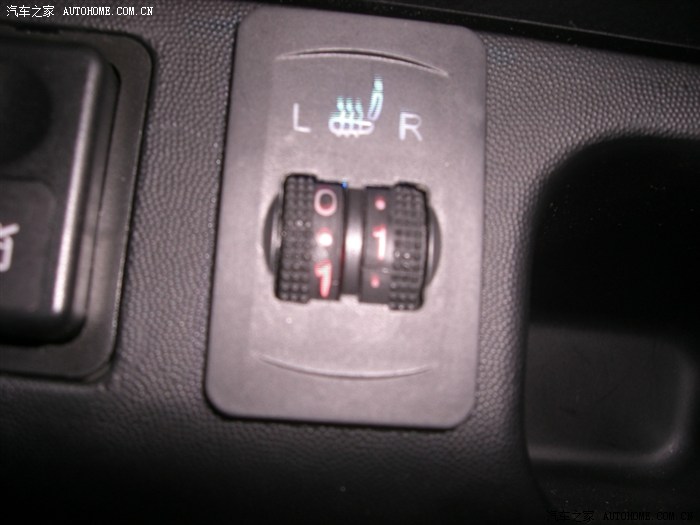

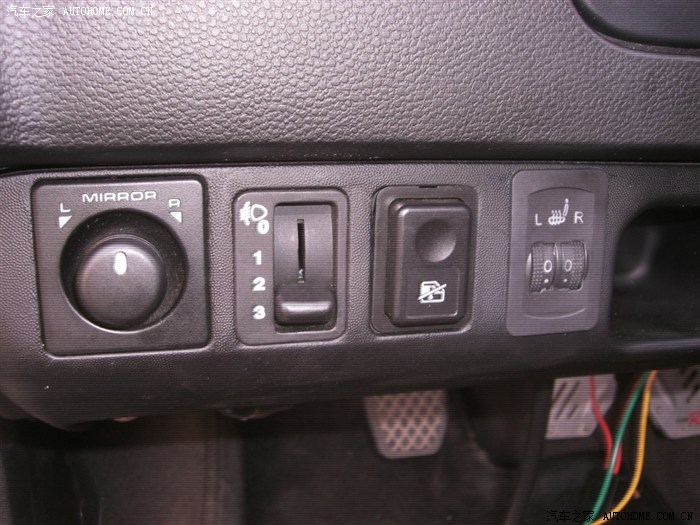

跟大灯高度调节开关颜色还挺一致，不错
通电之后开关上显示档位的灯会亮

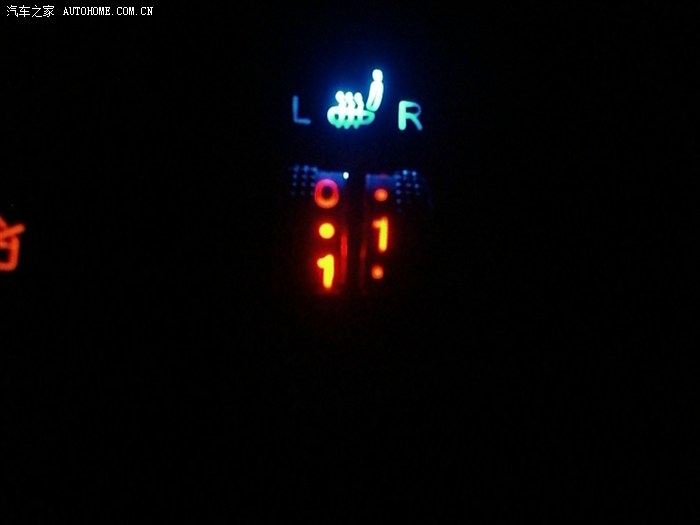

晚上夜灯的效果挺炫啊
前段时间突发奇想，把加热坐垫植入座椅内部是不是用起来会方便些？于是乎翻出闲置的加热垫研究一下，经过测量感觉大小差不多，植入座椅应该不难，咱是说干就干，拆出座椅，拆出加热垫内芯，傻眼了，不管怎么布置加热线都避不开海绵体凹槽里的钢筋，开关和走线位置也不理想，一想到安全隐患只能无奈的放弃了。。。
拆出座椅，拆出加热垫内芯，傻眼了，不管怎么布置加热线都避不开海绵体凹槽里的钢筋
，开关和走线位置也不理想，一想到安全隐患只能无奈的放弃了。。。后来在TB淘到一种碳纤维座椅电加热片，经过三天的艰苦施工终于完成了，发帖上来给大家分享一下

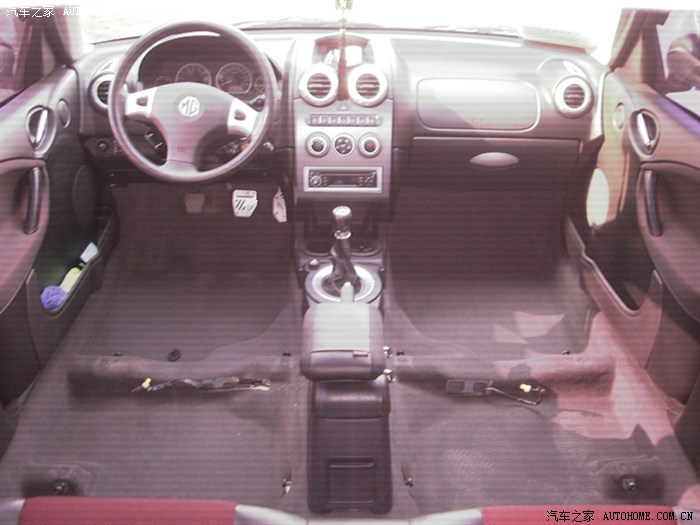

加热垫只买了前排连个座椅的，两个座椅已经拆下来扛回家了
脱衣之前先来个合影吧
座椅下面4角的螺丝，卸下

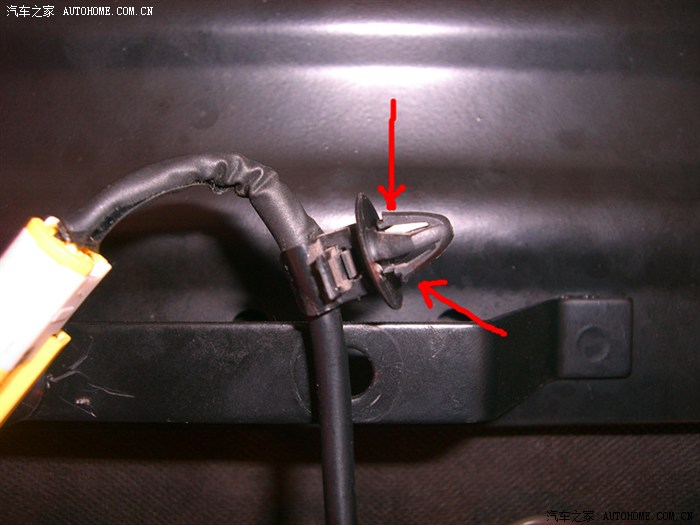

按箭头所指两侧拔出线束卡扣
分体了

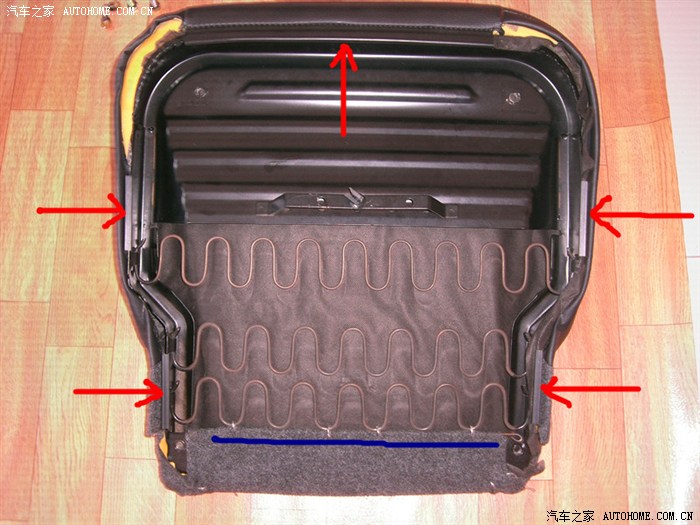

掰开5个红色箭头标示的卡子，最上面的比较紧，需大力加巧劲，蓝线标示的4个U型钉，可拆可不拆
托盘和座椅完全分离了，下面就开始真脱了

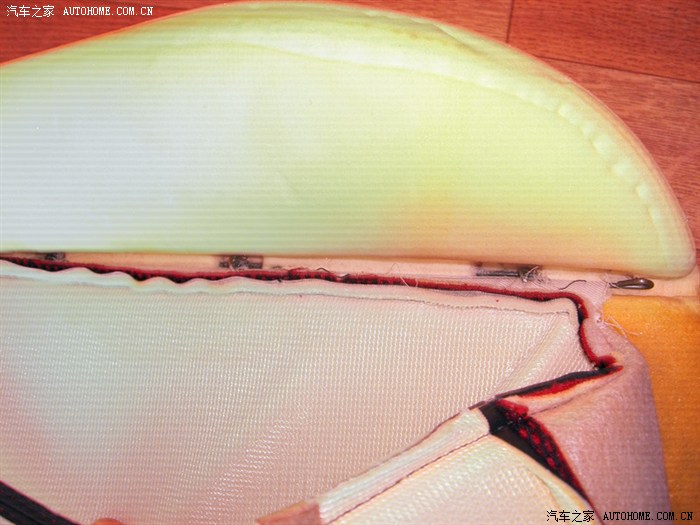

翻开座椅蒙皮，纵向铁筋一侧共有4个U型钉，用尖嘴钳和一字螺丝刀撬开，先拆左右两侧，一共8个U型钉
横向一排三个U型钉，两排共6个，全部撬开

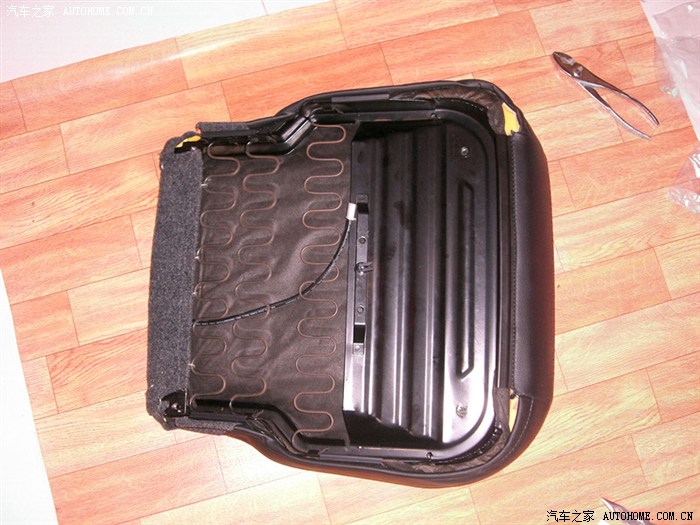

坐垫脱光的样子，座椅织物部分的海面体已经变色了
靠背后面的4个钉子先取下来
靠背脱衣
靠背比较难脱，钉子太多

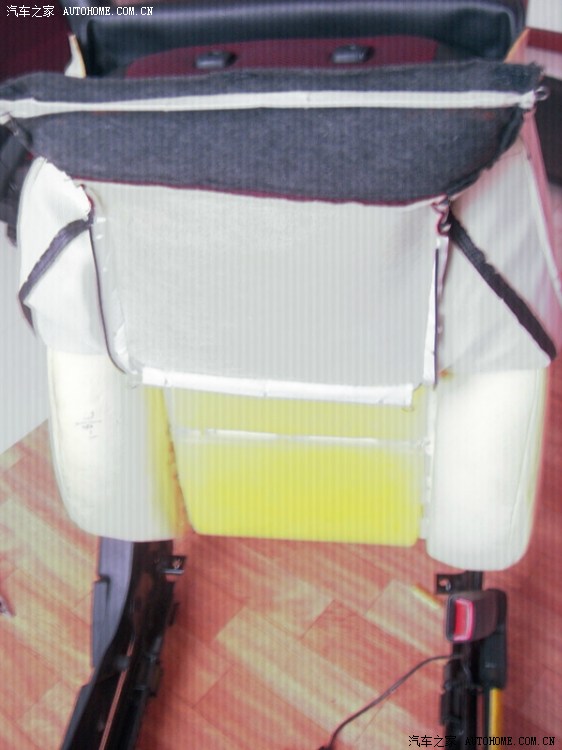

靠背脱到蓝色标线部位时需要拔开两边箭头所指的卡子
靠背脱光

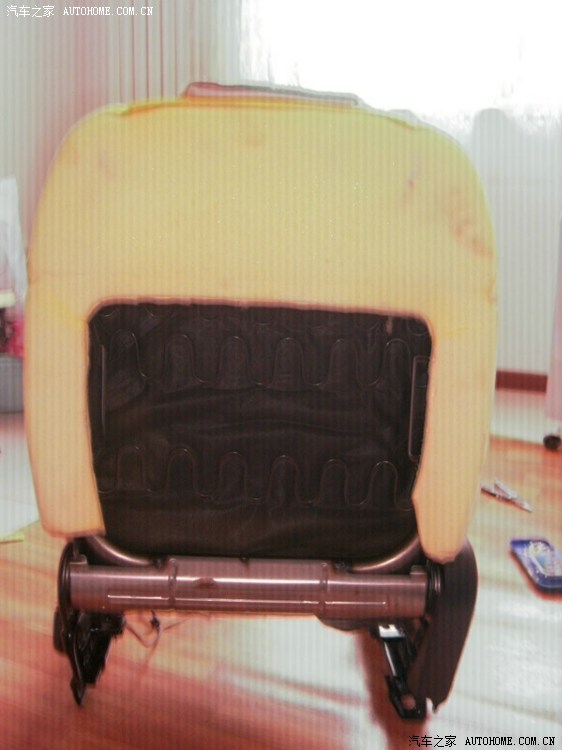

来个背部全裸写真

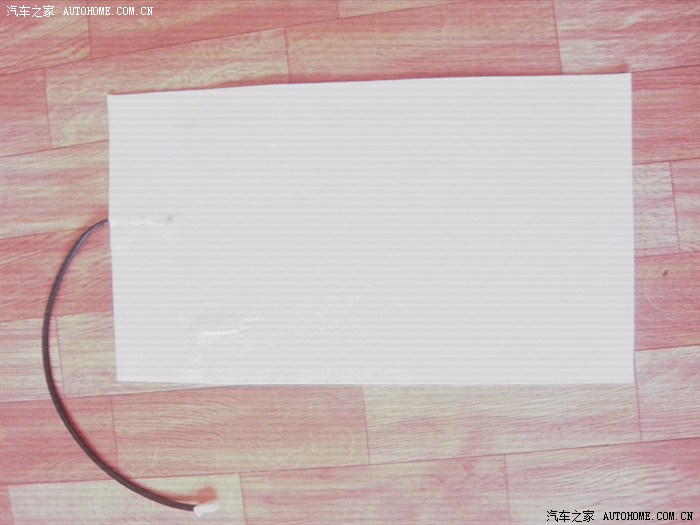

主角登场，碳纤维远红外发热片，远红外发热据说有保健功效
单片功率25W，带有温控保护，温控范围从30°C—68°C，70°C自动断电，厂家说质保3年，正常使用10年没问题，我也没那么高要求，能用个5、6、7、8年就行了
线束做工相当实在，赞一个

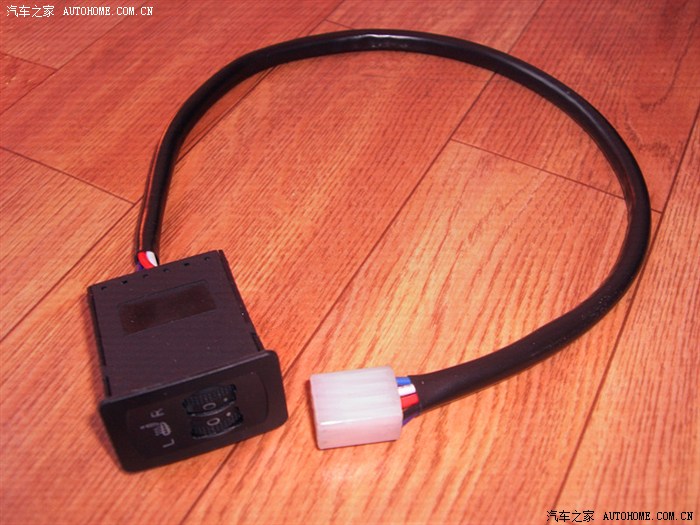

5档波轮开关
开关面板

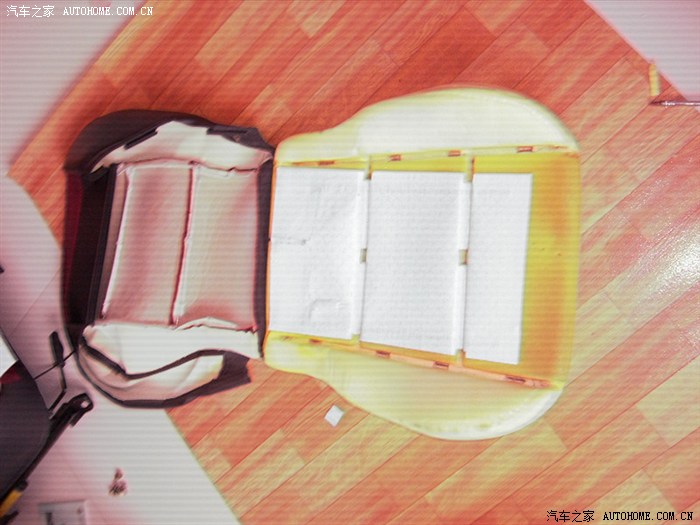

坐垫已经铺装完毕，只要不碰触加热片两侧的电极，可随意开孔
穿好衣服，恢复原样
靠背铺好，准备穿衣
组装复原，跟没拆过一样
主驾座椅脱了就不给你们看了
，两个座椅拆装过程一样，怎么拆再怎么装回去，接下来就是车内布线了
拆中控研究走线位置
最粗的黑色线束就是座椅加热系统线束，顺车窗开关控制线走到仪表台下方

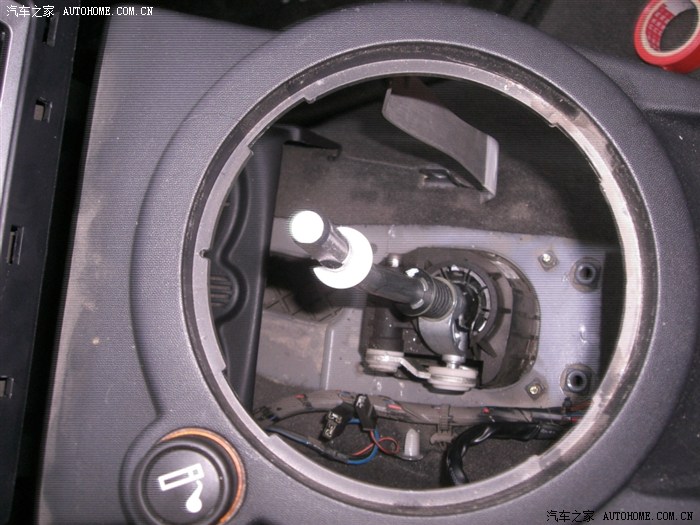

顺便看看排挡杆，旁边两个螺丝孔不知道是干什么用的，能看到车外地面，俺也不管三七二十几了，扯块胶布直接封堵了，不进灰不进风才是硬道理
主驾座椅加热片的插头
副驾座椅加热片插头，长度都够用，不会影响座椅移动

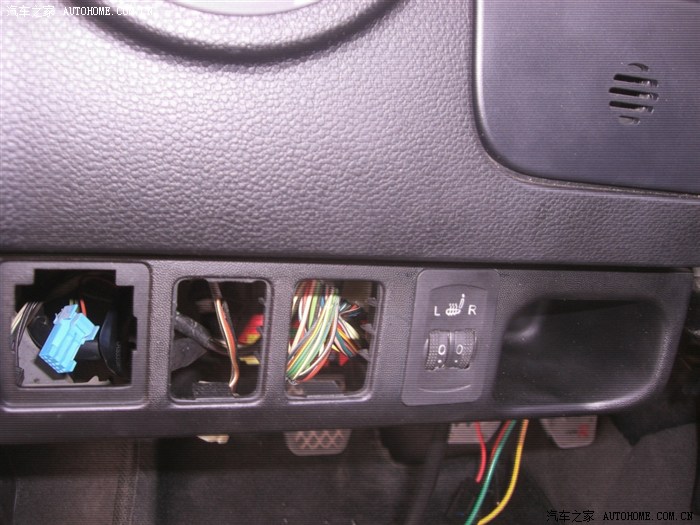

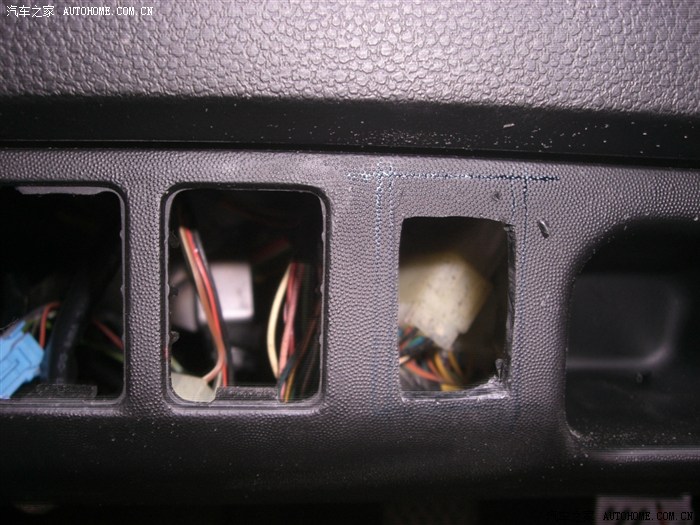

波轮开关安装位置，这块面板拆不下来，电动工具用不上，没办法只能用刀子手工开孔，开始不忍下手，抠成这样我也淡定了~~~~
手艺还不错，自夸一下，
刚好合适
跟大灯高度调节开关颜色还挺一致，不错
最后接线忘记拍照了，全部从点火开关位置接线，红色接长火线，绿色接点火开关ON线，黄色接夜灯，黑色搭铁
通电之后开关上显示档位的灯会亮
晚上夜灯的效果挺炫啊
说效果：加热速度很快，具体时间没测，大概也就一分钟左右，就能明显感觉发热了，5档开了一会我就受不了了，简直就像农村的热炕头，1档就够用了，总体来说非常满意，比预想的效果要好，这个冬天不冷喽~~~~
最后，感谢ysssp老哥技术支持
