改装森林人2012款CD机(PF-3304B-A）,CD机重启完美作业

更新至20130407

解决CD机在汽车启动时重启的问题，进入以下地址：http://club.autohome.com.cn/bbs/thread-c-493-21644709-1.html

完美方控(含左右两边的方控)已出炉，测试后无其他不良BUG(2013开车接电话的首选)......请看第一部分

CD机来源篇，详细请看第九部分

FM收音篇，详细请看第八部分

麦克风的作业已更新，详细请看第六部分

所需的材料清单：http://club.autohome.com.cn/bbs/thread-c-493-15103644-1.html

2012年CD机中的性价比之王

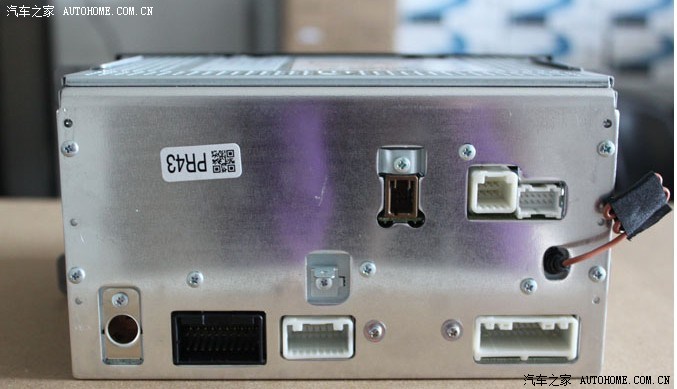

CD机功能: 带蓝牙，MP3，倒车视频，音质很好 ，娱乐影音视频输入

价钱：3XX元包邮包基本线束(音响主线束...倒车输入...AUX输入...USB线)

成色：9.9成新 CD机

来源：广州

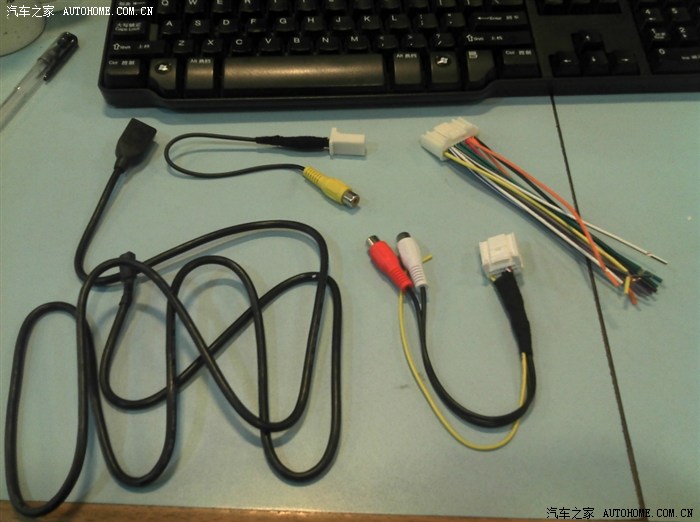

配套的线束

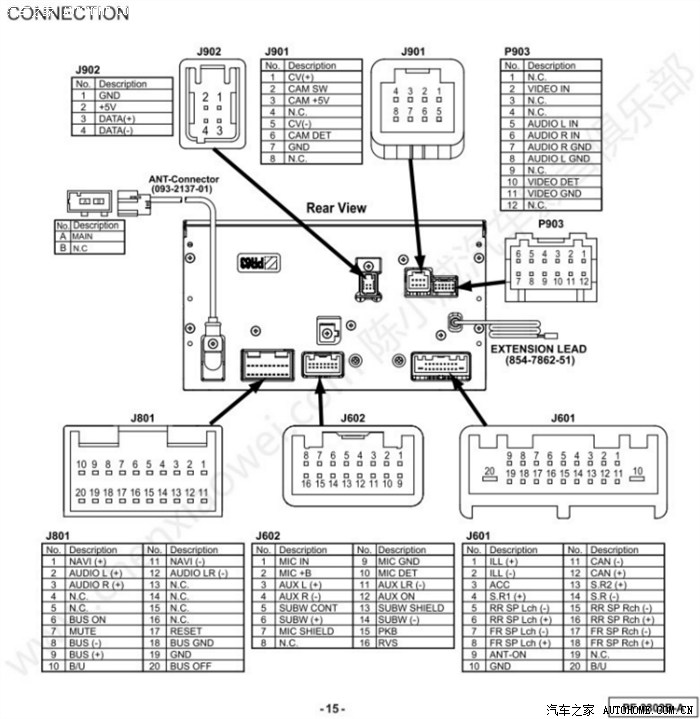

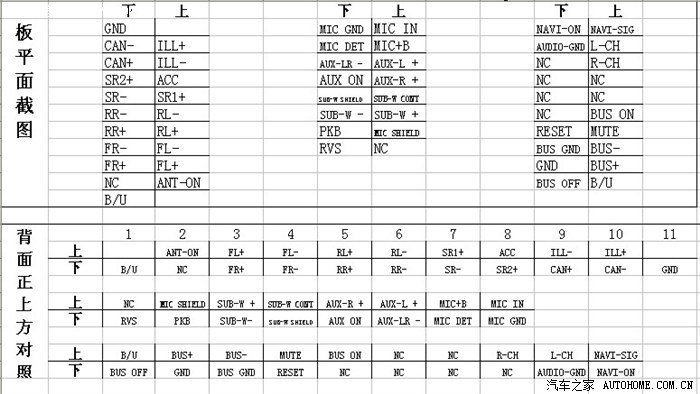

另附一张最全面的接脚定义图(很有用的):


PS:安装没什么难度的.....直接插入相应的接脚就OK了...

下面将介绍大家最关心的方向盘按键问题...安装时的其他细节问题以及倒车摄像头的安装问题....

第一部分:

完美DIY方控按键（含左右两边的方控）,长城各类同型号的方控适用（如C30，M2，炫丽等，其他车型亦可）

    上次DIY方控发现了不足的地方，后来重新改良，用修补术修补了按键电路板上次DIY时划断的电路，修补后和原来的无任何区别

先放上两张图，如需要咨询，请加Q(9.5.4.3.8.6.2.6.6)聊。

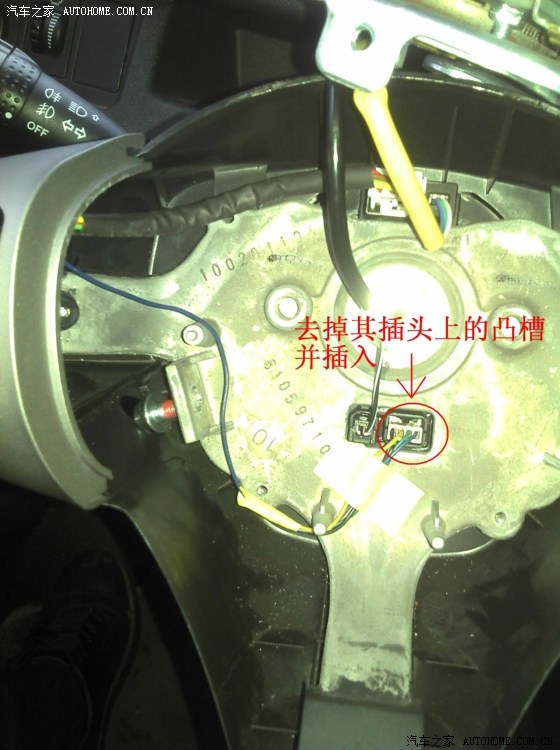

在方向盘的插线方法，看图说明一切，而方向盘以下的走线请参考：http://club.autohome.com.cn/bbs/thread-c-493-14265554-1.html

 第二部分：其他安装上的细节--------“欲炼神功，必先自宫”

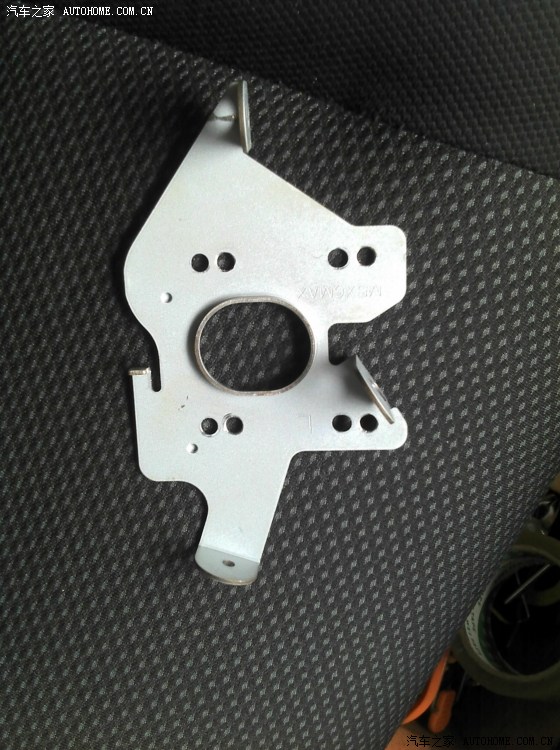

    安装上人人都懂，但不得不说一件事，就是此CD机的面板四个角都是直角，而酷熊原车的是圆角，所以，“欲炼神功，必先自宫”，也就是说酷熊原车中控台面板套CD机处的四个圆角要削成直角，我用了一个电工刀，削了30分钟搞掂；另外，CD机两边的机架要用原车的，而且原机架上的每个螺丝孔都要水平后8mm或者9mm，DIY后的样子如下图：（我自己找那些模具加工店，20元搞好）

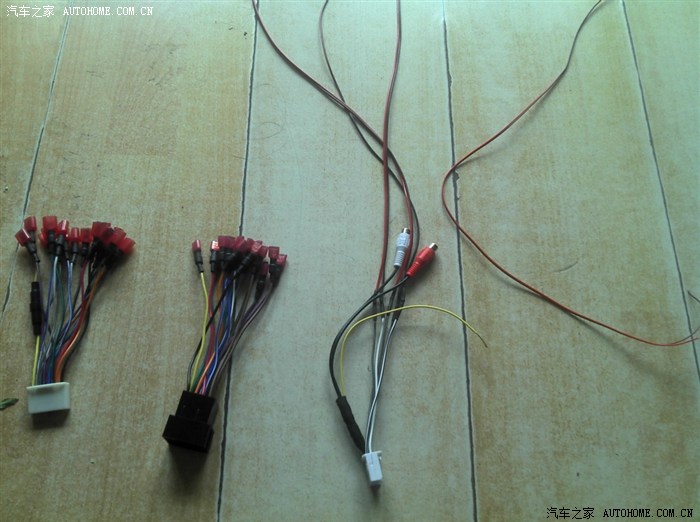

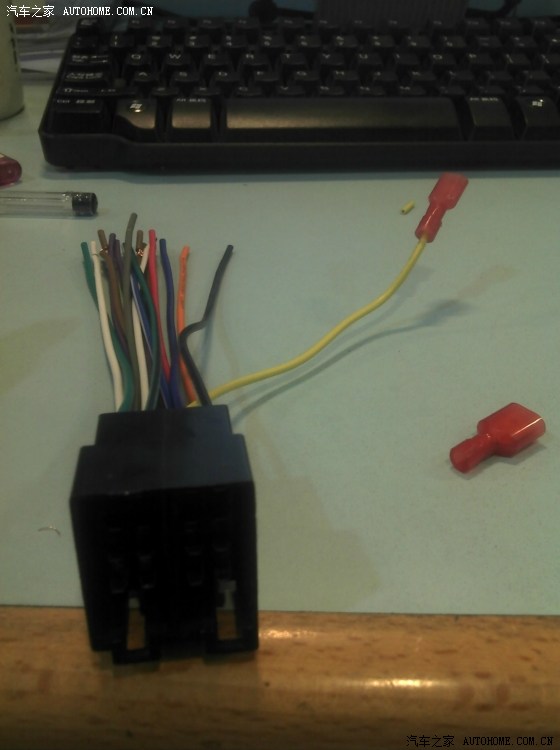

此外，就是原车与此CD机的接线问题，本人建议在网上买一个与酷熊原车接驳的线束母头一个，再多买一个此款CD机的音响主线束公头一个(这个公头的用途主要用于将里面的针挑出来插到别的接脚组里去，如果你打算都用上此机功能的话，这是必要的)，上图

长长的那几根线我告诉你主要的用途吧，是麦克风与方向盘通话按键的延长线，是为了方便装上CD机后，以后再继续研究时可以不用再拆机，直接在这里搞

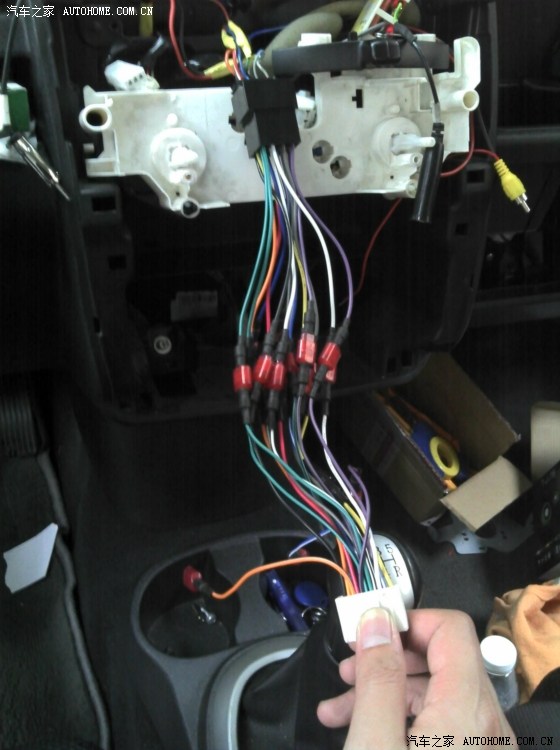

原车线束与此CD机接线，可参照下图：

ILL：CD机的灯                             ACC：起动电源

S.R1/S.R2/S.R :方向盘控制           RR SP LCH:后左喇叭       RR SP RCH:后右喇叭

FR SP LCH:前左喇叭                     FR SP RCH:前右喇叭

ANT-ON:自动天线电源(12V)        B/U:主电源             GND:地线                N.C:不接线

CAN ：高档车一般都配备，相当网线原理，从汽车的主电脑发信号给CD机，一般可以实现根据车速自动调整音响音量或者其他

第三部分：安装倒车摄像头时走线与接驳倒车灯线

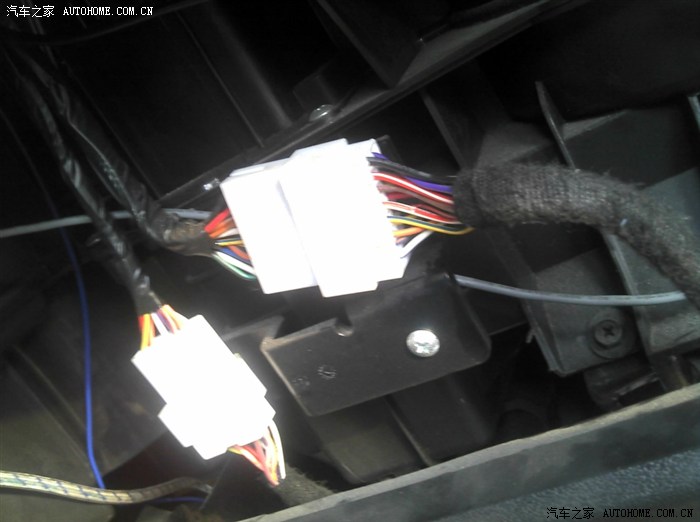

走线就不用多说了，用一根比较软的铁丝引线，从车的右边车门框下边走，很好拆，就是接摄像头那儿麻烦一点，也不用全拆后备箱的；但关于找倒车灯线方面，我用了自己的方法，网上都没介绍过这种，网上所介绍的都是比较大的工程，而且还得从车后面削线接驳，我为了方便，那天我用了15分钟就找到了这根线-------就是副驾前面的倒车灯线，看图：（右列自上而下第二根线，那就是倒车灯的线，CD机的倒车触发线和摄像头的正极电源线直接接到这根线上就OK了，比在车后面找线要方便得多，其他车型我就不知道是否这一根线了，但希望大家还是先用万用表测测验证一下是否这根线再DIy）

要点：摄像头的电源线正极线接到视频延长线上的红色触发线上，红色触发线直接与汽车倒车灯线和CD机的倒车功能触发线接在一起就可以了。。

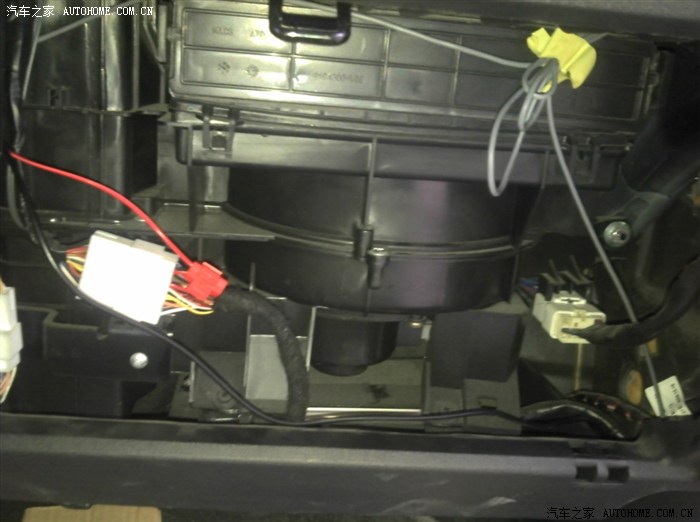

我从TB网买了十来个这种接线卡，不用剪 削线皮，也不用上胶布，一扣就行，方便多了，如图：（我将倒车灯线直接引到CD机后面）

我买的专车专用的摄像头

第四部分：安装完后效果图

第五部分：DIY过程中的花絮

刚刚入手此CD机的时候，由于当时网上仍没有真正的接线定义图，于是自己将CD机彻底拆开看接脚定义

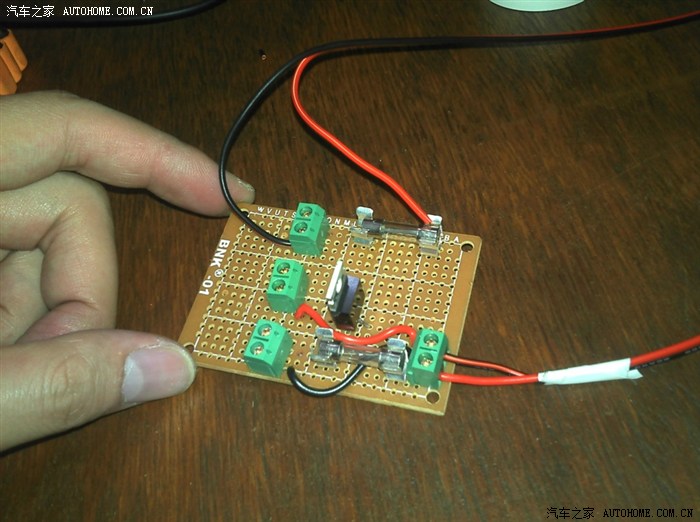

新机入手，当然不会马上装到车上，必须研究好此机每一项功能及接线问题才会装车的，所以先自制一块小电源板，直接从电脑引电，再通过小电源板输出12V、6V、5V电压，这样也方便我多次开机测试功能

第六部分：麦克风DIY

这部分的DIY真不容易，研究了好久，才发现这CD机配的是一种叫“拾音器”的装置

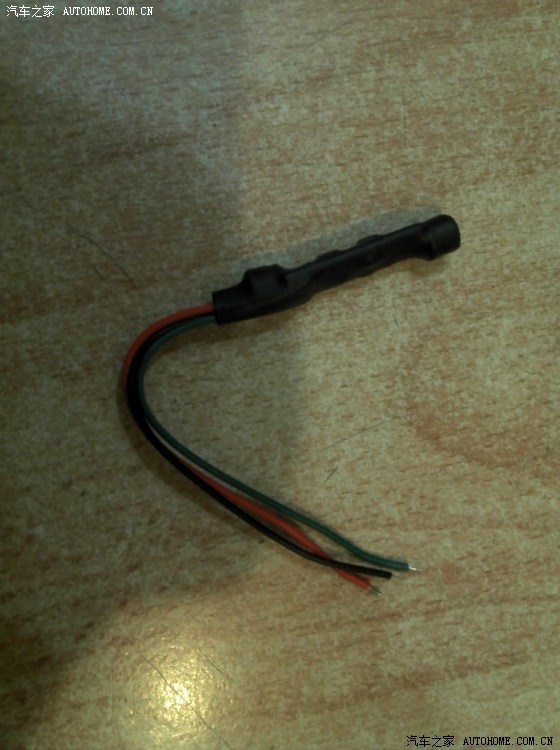

在TB里面可以买得到，我买的是七块钱那一种，大家在买的时候，要注意工作电压，此CD机的输出工作电压为5v.....

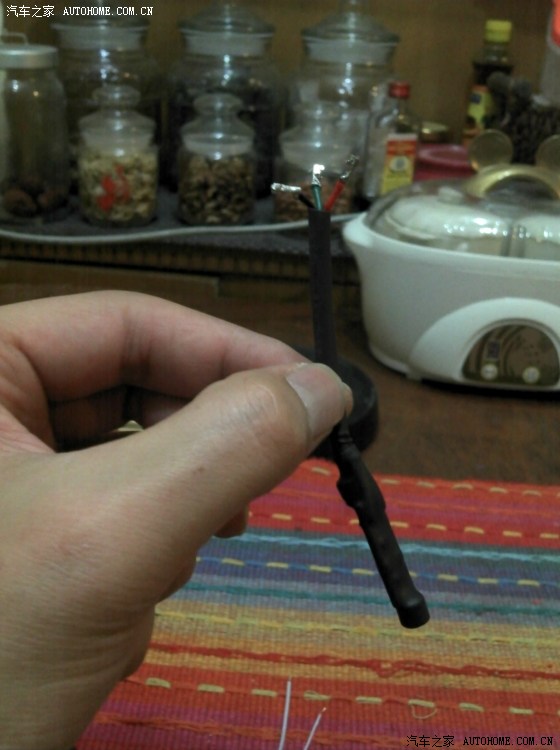

接线方法：以下面图片为实例，红线----电源线（接CD机的mic +B），黑线----地线(接CD机的mic gnd、mic det)，绿线----信号线(接CD机的mic in)，至于屏蔽线（CD机的mic shield）接屏蔽线里面的线网........

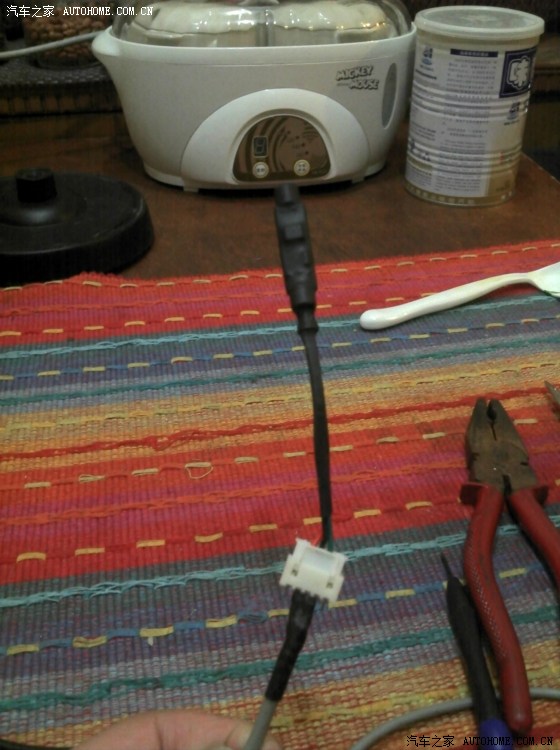

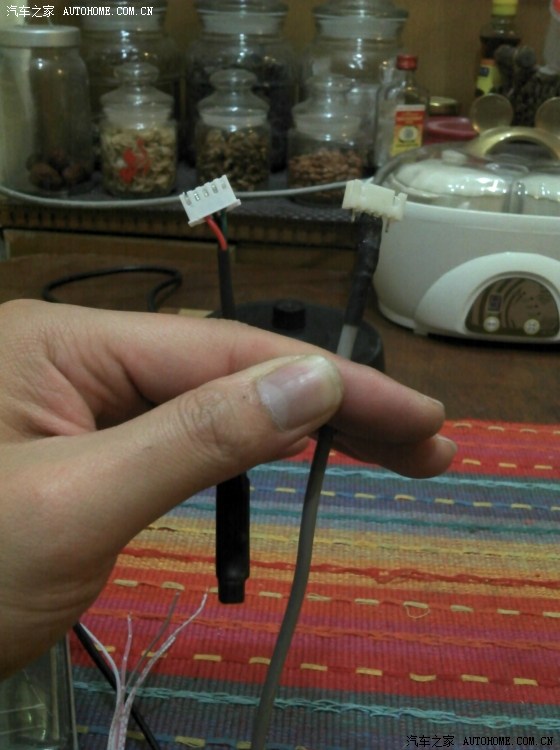

当然，买到了拾单器之后，还得再买一根屏蔽线，只能用屏蔽线，也必须要用屏蔽线，主要作用用于防止外界的干扰，长度大概是0.5米至1米吧，还是根据拾音器的安装位置而定吧。。此外，为了以后可以方便更换拾单器，我将拾音器搞成了插拨式

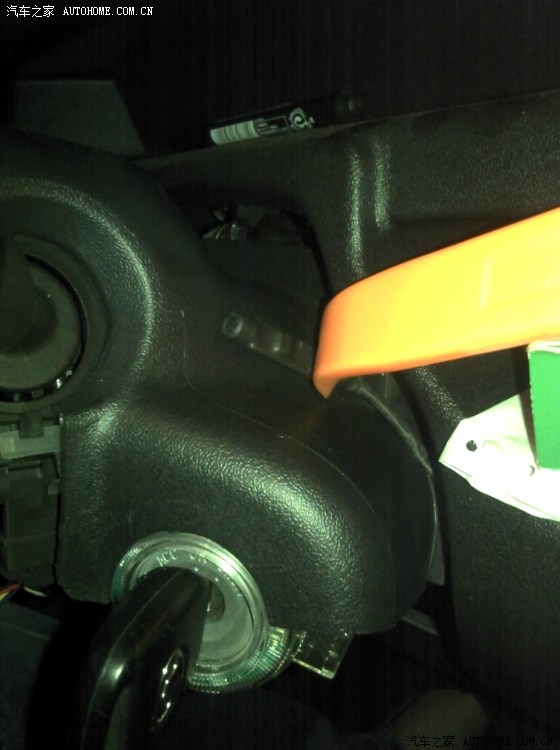

至于拾音器的安装位置，我自己就选择了车匙插座的上方，用3M泡沫胶粘上去就行了，而且我试过了这个位置也不错的。。。。。如果你们不怕麻烦的话，也可以安装到酷熊原配的位置上，就是在中央后视镜上面。。

第七部分 解决汽车启动时CD重启问题

请进入连接：http://club.autohome.com.cn/bbs/thread-c-493-21644709-1.html

第八部分 收音天线篇

       天线我粘贴在车顶靠后的中间位置，天线底座同时加上中性的黑色玻璃胶，天线与车顶水平成30－－40度角，而走线则从后车门顶中间位置经过左后尾灯下方的一个预留孔入车壁内，再拆下左边车门上方的密封条将FM引线放在棚顶上，最后从A柱入CD机连接，整个过程走线比较容易。 收音效果很好，正常路况几乎可以保持收到20个台左右。。图片后补。。(这次总算修复了酷熊原来的收音天线缺憾，另外，加装歌乐天线与放大器后，原车的天线与放大器我并没有弃置，而是两种天线、两种放大器一起使用，这样信号会更稳定，我老婆也听得乐滋乐滋的...)

CD机来源篇，详细请看第九部分

      使用此CD机已经有一段时间了，说说感受吧，音质好，支持USB，蓝牙，倒车视频。另外，相信很多的机友在使用USB播放音乐时会发现一个很奇怪的现象，就是歌名中的某些中文字不能显示，所以有某机友会怀疑CD机会不会有问题，现在 我来告诉大家，这种现象是正常的，只是不能显示简体中文而已，毕竟这款CD机还是比较新款，在国内暂时也属于罕见，但在国外也已经早已上市，大家在网上找到的货源，其实是国外进来的，CD机的版本也是国外的，只支持繁体中文，是国外的玩家升级汽车音响而拆下来当垃圾处理，所以，如果大家希望MP3的歌名与歌手名都可以全部显示出来的话，只有一种办法，就是全改繁体字。。

本次DIY作业已经算是完成，感谢各位共同参与研究讨论的车友的，有了各位的支持，本次DIY顺利完成~~~！谢谢~~~~！
