原车遥控器改寻车后备箱，和大家分享一下

经过长时间的钻研，终于搞定了

改装实现这些功能所需材料：

1、赛拉图四键遥控器外壳《淘宝，45米。要和老伴商量把钥匙胚换成福瑞迪的否则不可用》

2、福瑞迪2.0顶配后备箱电动锁块《淘宝上75米包邮代2个5*5贴片按钮》

3、原车遥控器and钥匙

4、一些小元件《淘宝买的很便宜》

A.0402封装阻值22欧姆电阻2个；

B.5*5的贴片按钮2个；

C.0603封装的LED二级发光管一个《颜色随便》

D.0603封装阻值100欧姆电阻1个；

E.SC-75封装三极管表面印字是”34”；

电烙铁，十字螺丝刀，套筒扳手等工具太多了

有关于R9电阻的焊接和R10电阻的焊接，R9是用来实现寻车功能的，而R10是开启后备箱的，这两个按键都需持续按3秒才激活。所以，焊接R9R10电阻<也可用焊锡直接焊接>和SW3.SW4两个贴片电阻后就可以实现以上功能。其余原件是用来实现遥控器指示灯的。

附图：

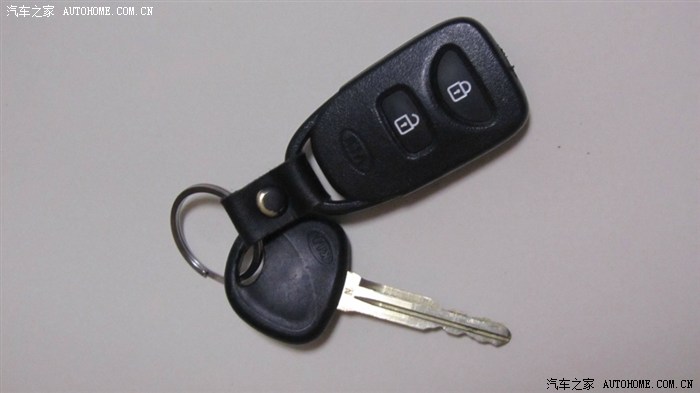

小福原车遥控器和钥匙，和悦动一样的。没办法，万恶的起亚前面也得加现代。

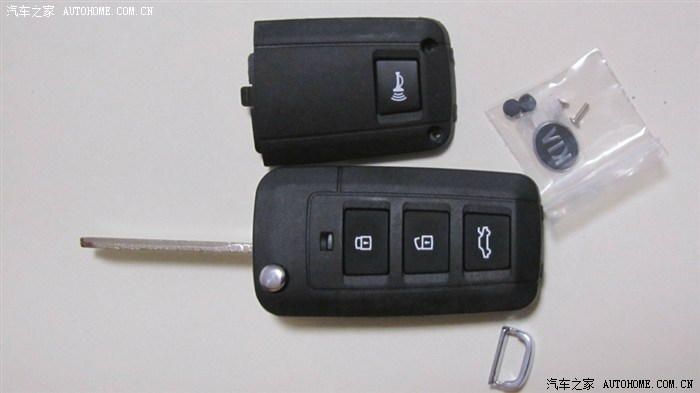

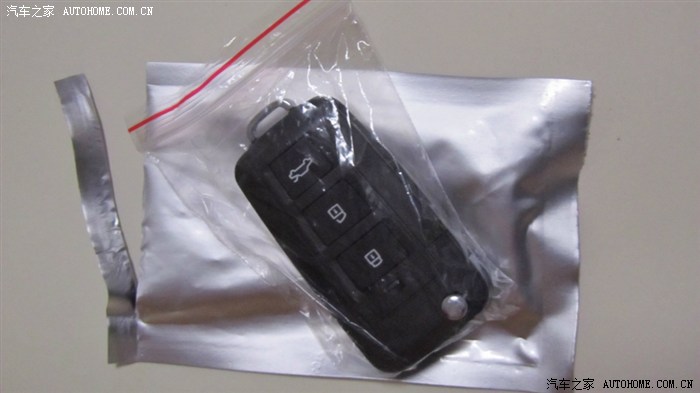

改装所需的折叠钥匙壳

看起来不错哦

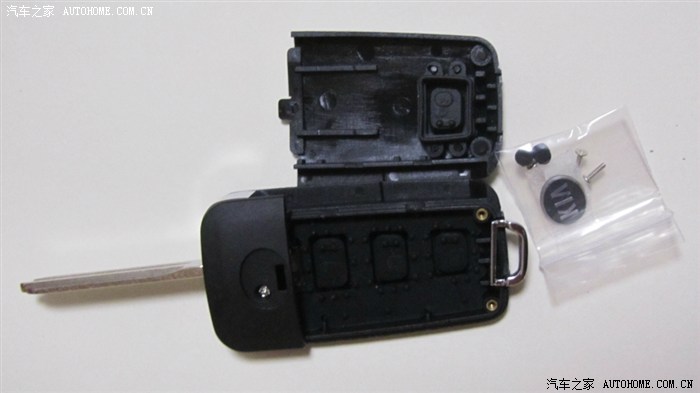

做工说实话还行吧！

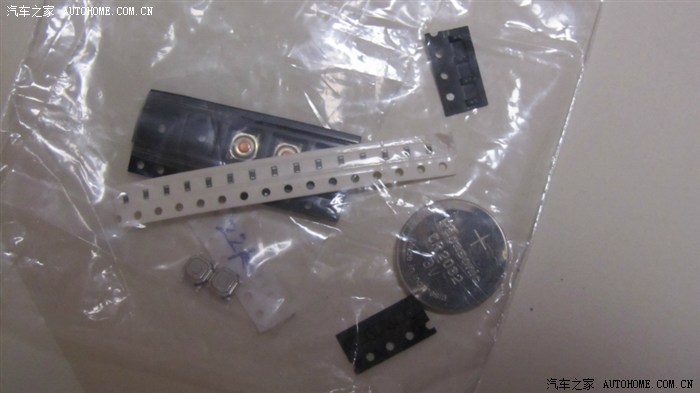

网上专门找的一个买电子元件的店铺买的，很便宜，没有想象中那么昂贵。

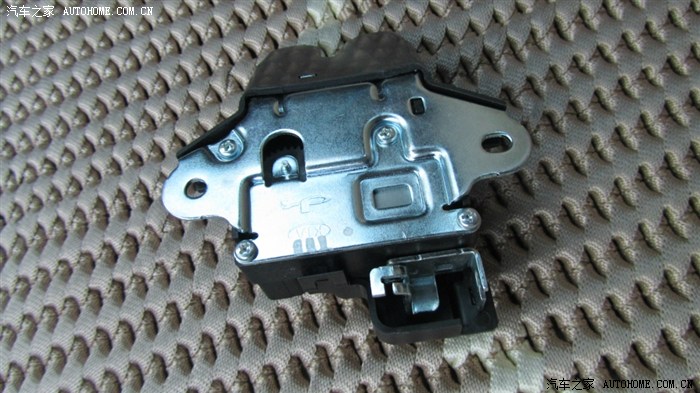

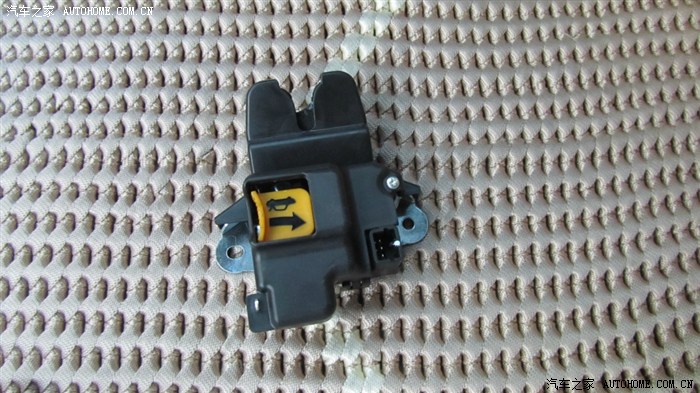

传说中P版2.0版的电动锁。

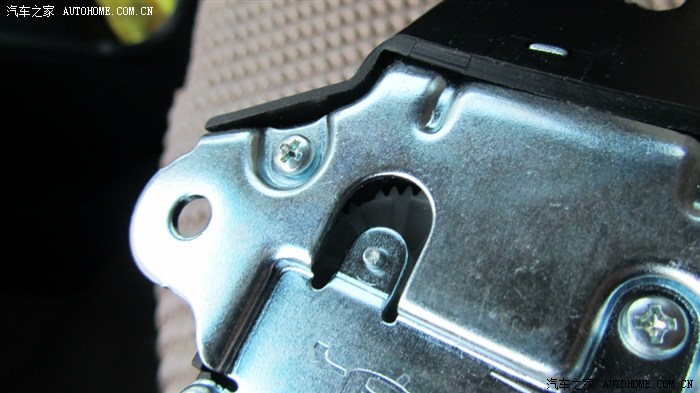

可以清晰的看见里面的齿轮

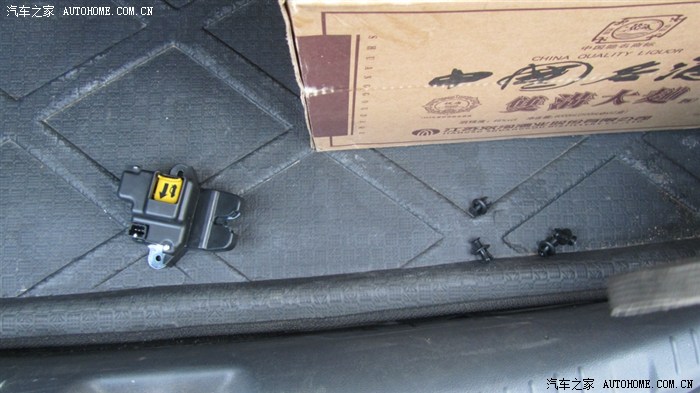

准备开拆

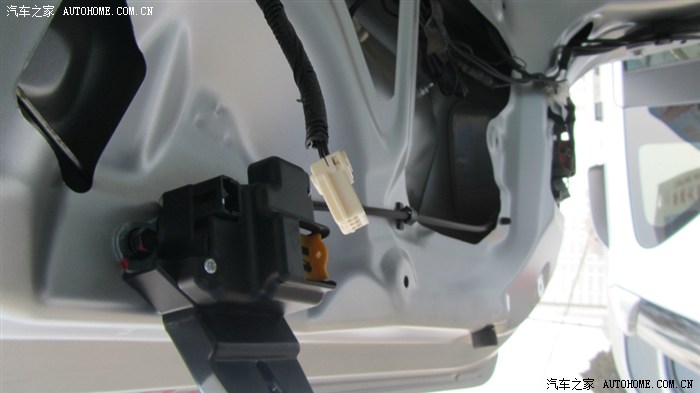

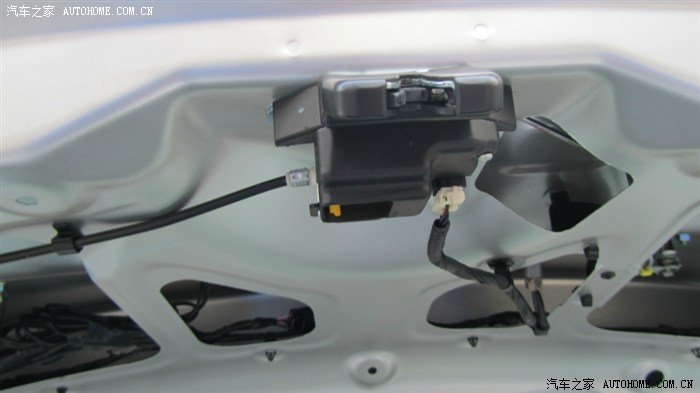

关于这个白色插头，三根线实现后备箱锁开光以及状态显示，和仪表台连接。

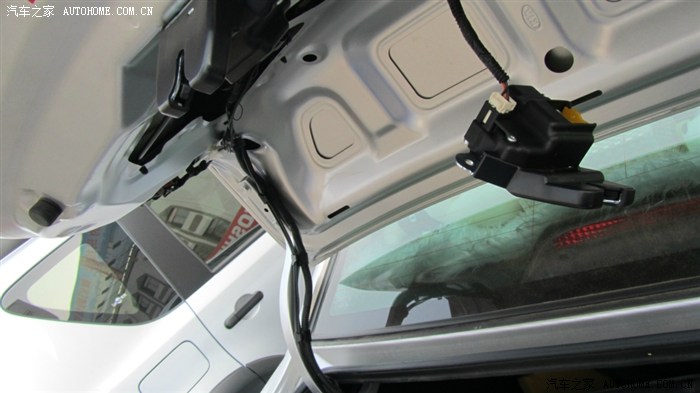

试了试锁块是否可用。

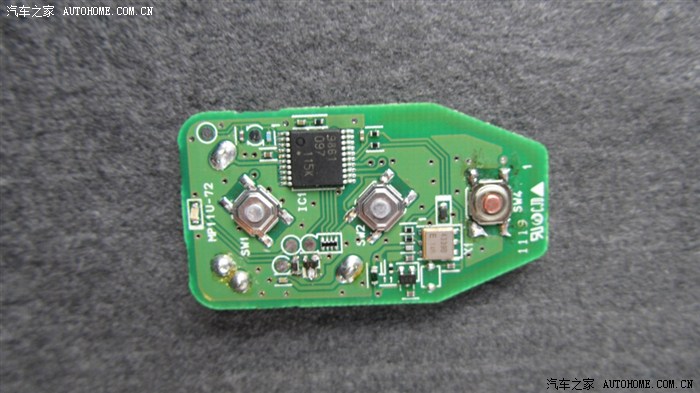

SW1,SW2之间下面的那个三个焊接点的就是三极管，左侧的是0603电阻。电路板最左侧的那个黄块块就是0603LED<LED有正负极，告诉大家一个简单的方法辨认正负极，LED里面有深色的东东，那个不在中央，在这个角度哪边的空间小就向下>

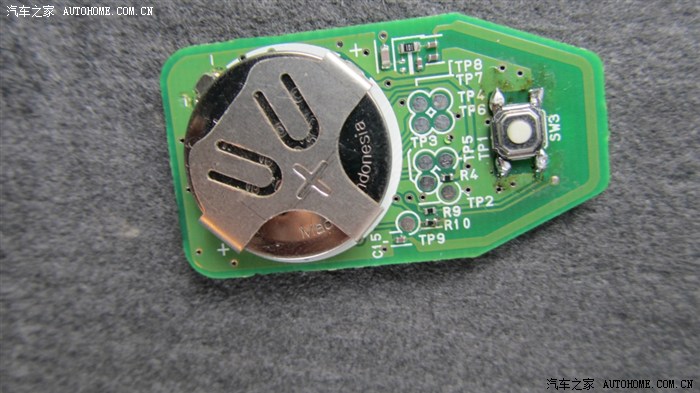

R9R10处为0402的电阻，横向焊接，也可直接用焊锡焊连在一起

最后找家店配一下钥匙《传言原车钥匙中有防盗芯片，实践证明是没有滴》
