21款CRV燃油版 加GPS天线
刷了达芬奇，不加GPS天线，安装的第三方高德地图就是摆设。所以又购买GPS天线25元1条， 8号套筒7元1个。
(另外还需翘棒 十字螺丝刀 自己提前备好的。)
(固定GPS主机的双面胶一块，以前网购剩的)
(另外还需翘棒 十字螺丝刀 自己提前备好的。)
(固定GPS主机的双面胶一块，以前网购剩的)
拆空调面板，就是大力出奇迹。用手扣着两边垂直往外拉。

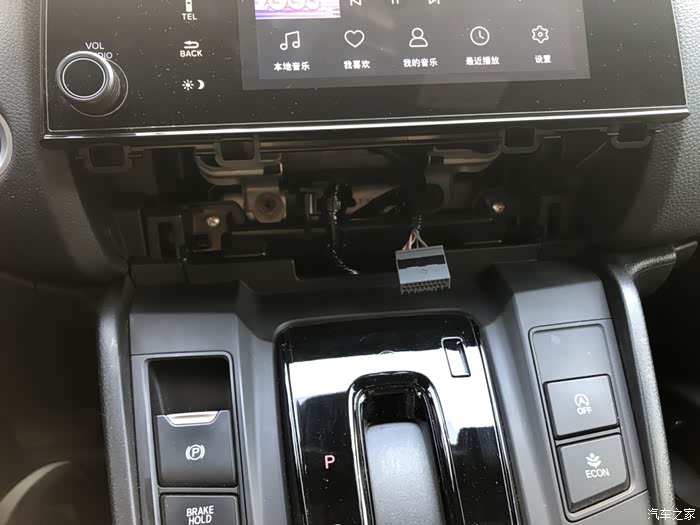

空调面板拆下来后，拔掉后面的链接线束，插头有卡扣，要捏着才能拔下来
操作过程中，拿毛巾把挡把还有档位面板盖一下，避免划伤。
空调面板拆下来后，拔掉后面的链接线束，插头有卡扣，要捏着才能拔下来
操作过程中，拿毛巾把挡把还有档位面板盖一下，避免划伤。

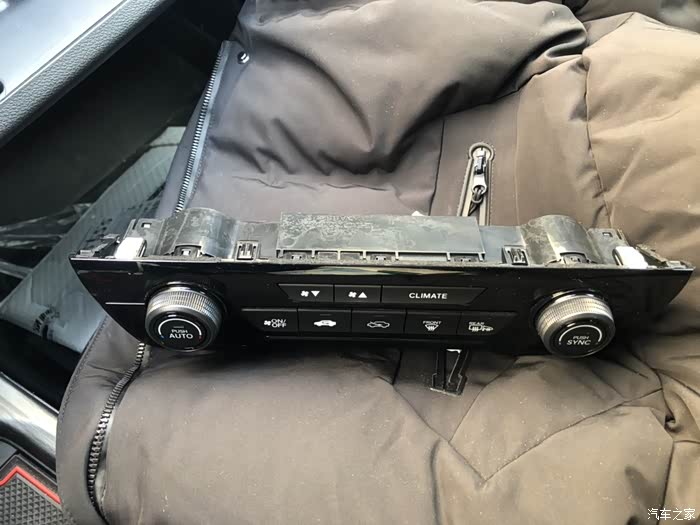

空调面板背面图(观察卡扣位置)
空调面板上面图(观察卡扣位置)
空调面板背面图2(观察卡扣位置)
空调面板正面图(观察卡扣位置)
拆掉空调面板的中控。(可以看到有固定车机的 螺丝两颗，用8号套筒可以拆下来，扭的时候，手扶着点，避免螺丝掉进去。)
用撬板翘四个角，一点点的撬开。
拔掉连接的线束，扭开两颗螺丝，GPS主机放在背面，用双面胶固定
装饰盖板的背面图(观察卡扣位置))
8号套筒，用来拆固定车机显示器的两颗螺丝。
拆掉螺丝后，拆显示器，从左右两边其中一边开始先掰开
在掰开另外一边
拔掉车机下面连接的线束，然后在拔掉车机后面的线束。

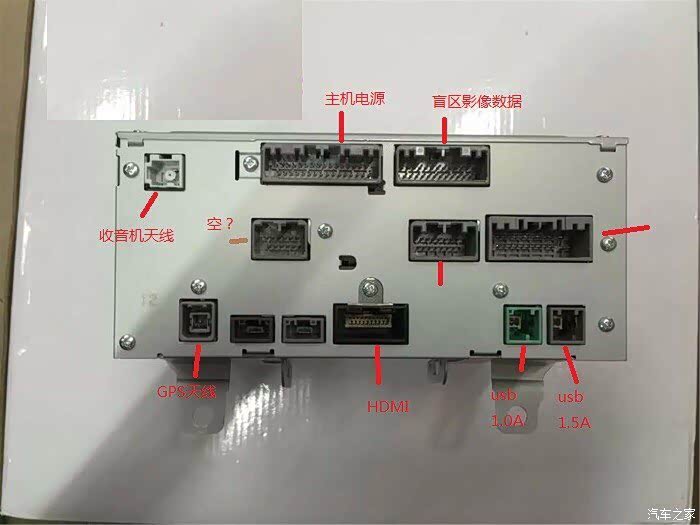

GPS线接口在主机背面的右下角
网购的天线正面实拍
网购的天线背面实拍
网购的天线 粘好双面胶(方便固定，避免异响)
连接线全部用线束胶带包裹起来，避免共振哒哒哒的异响。
GPS天线插头，插接口位置在车机背面右下角。
接好天线，先行驶一段距离，搜星看看效果，避免二次拆机。
用第三方的高德试试定位效果。
最后固定车机，车机先对好螺丝孔 扭进去螺丝 在把车机归位卡好， 车机归位了 在扭螺丝，螺丝孔有点偏，操作不好螺丝容易掉进去。
确认各方面都没有问题后，把空调面板线束插好，空调面板按原位置插回去。
描述有点乱，想自己施工的车友，可以参考其他车友的帖子，本贴只为做多方面参考。
