炸弹又有来袭-AVEO原车USB播放功能完美破解完毕(射啦..

版主大终于出现啦,哈哈,谢谢版主的精与认证

如题,发贴庆祝.

如之前汤叔和我的分析贴,破解要求:

1:破解之后原车所有功能键均能正常使用(如多功能方向盘键等),那些增加MP3解码板从AUX接口输入的就算了(原车按键不能用那).

2:安装简单,懂得拆CD的都能自己加装.

破解加装后:

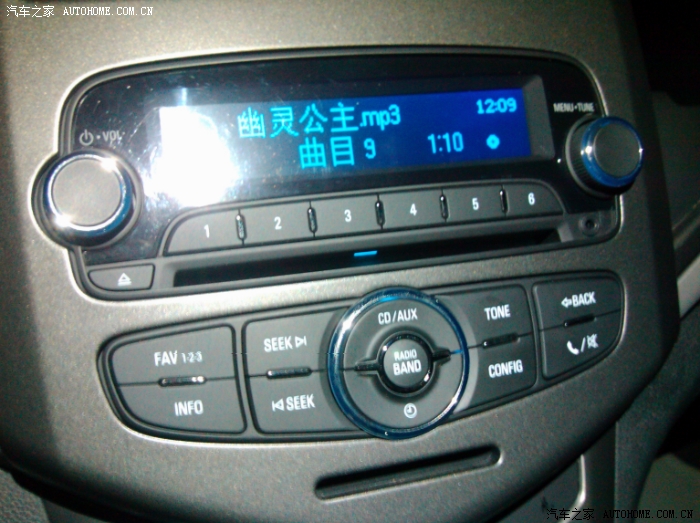

1:上面第一点必须的,测试所有按钮功能无问题.

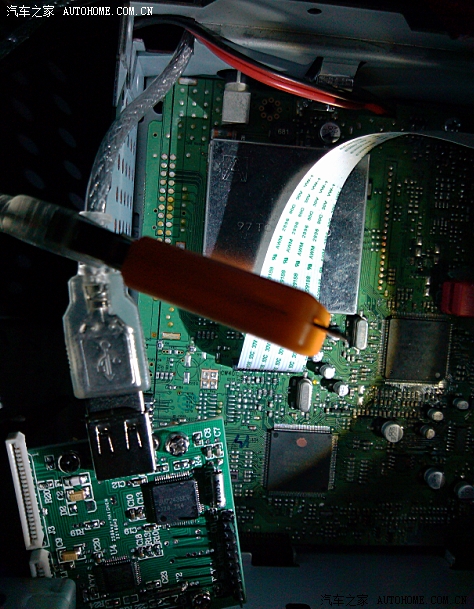

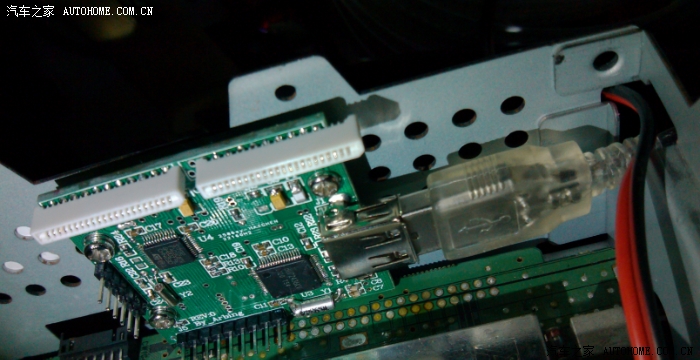

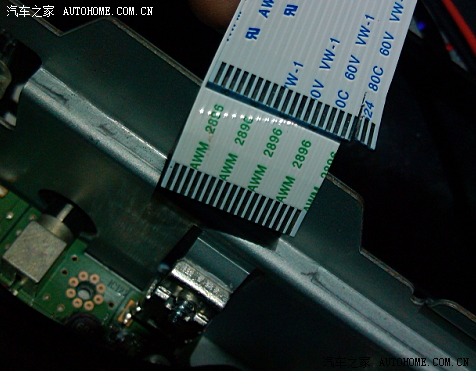

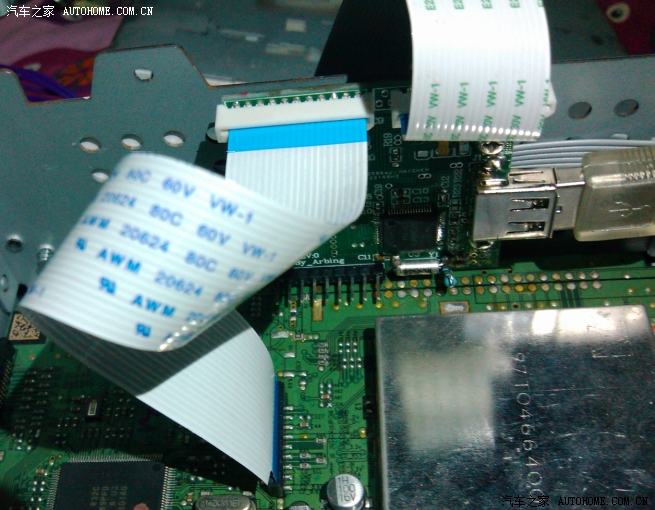

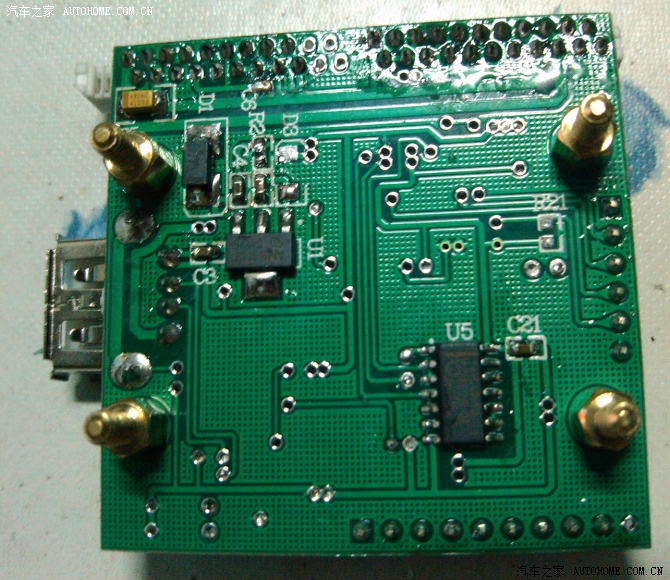

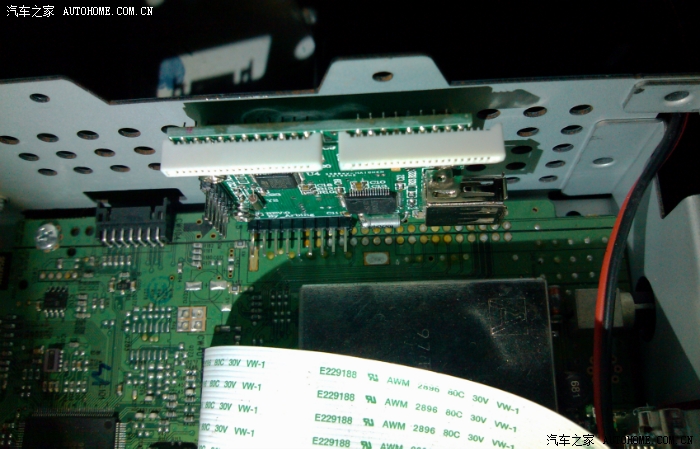

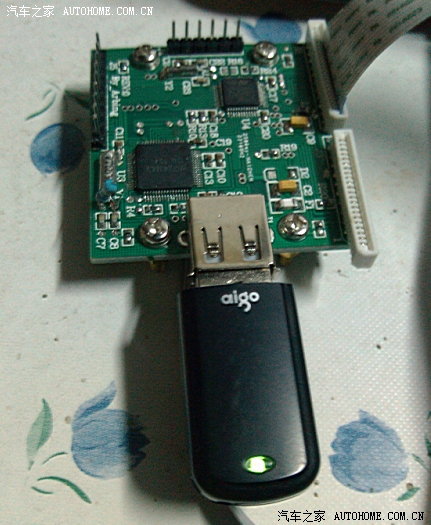

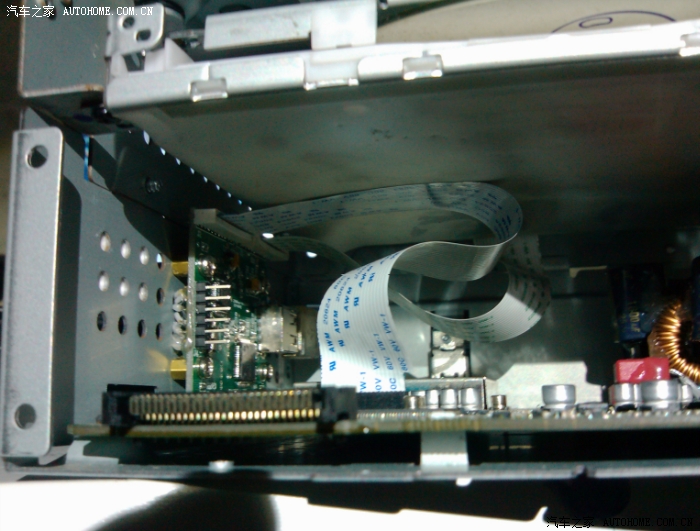

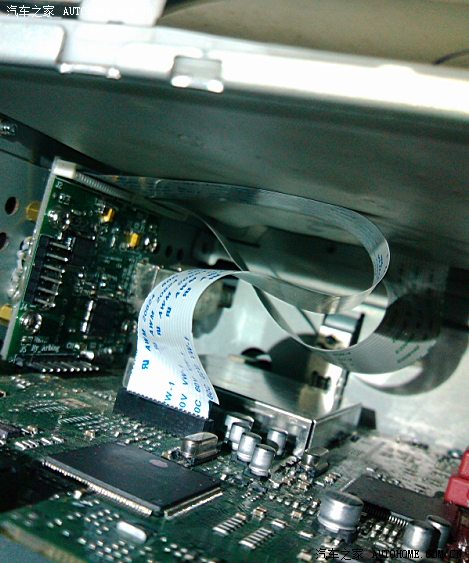

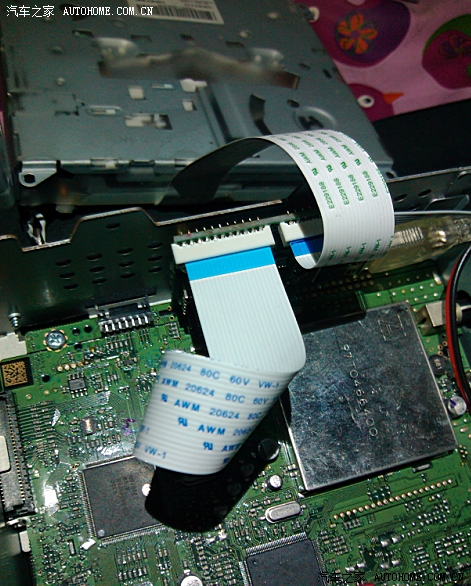

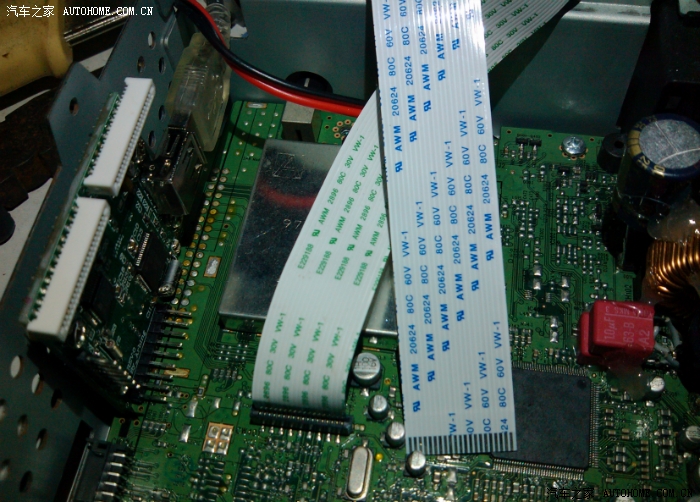

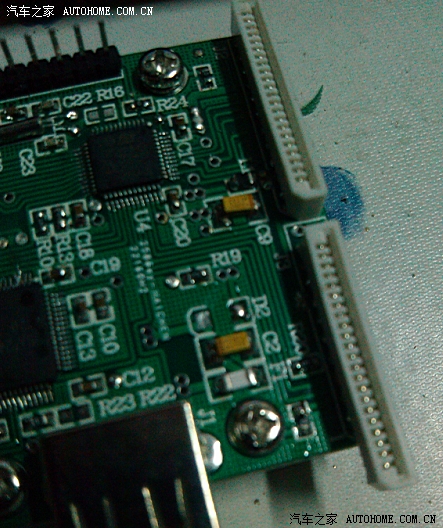

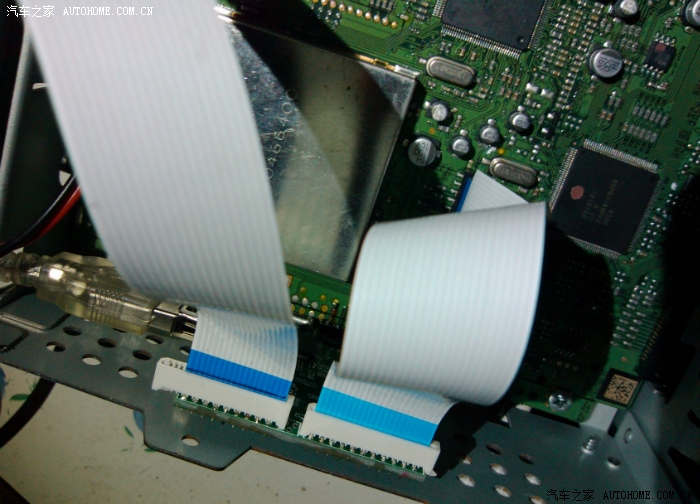

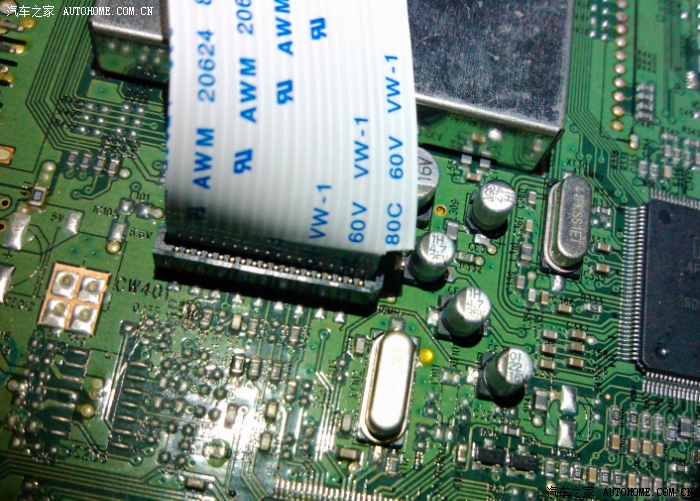

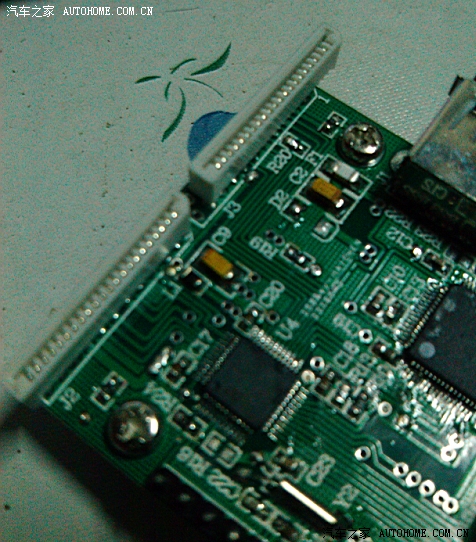

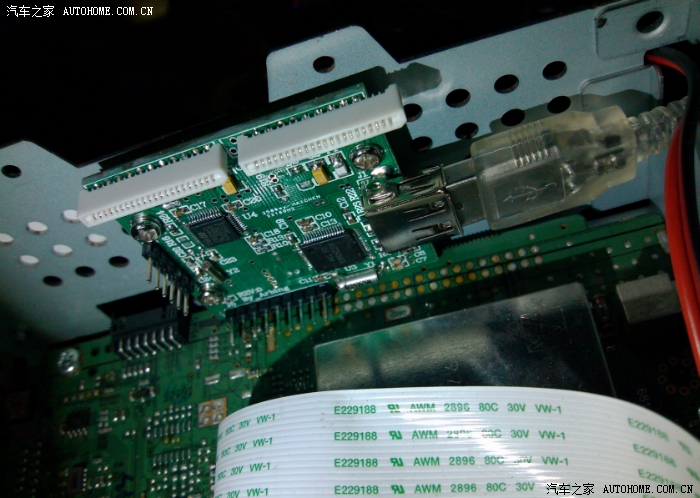

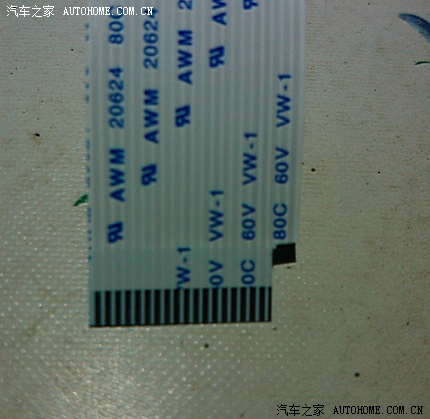

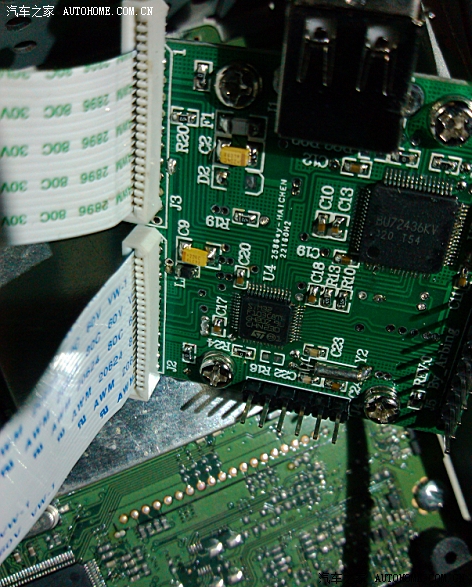

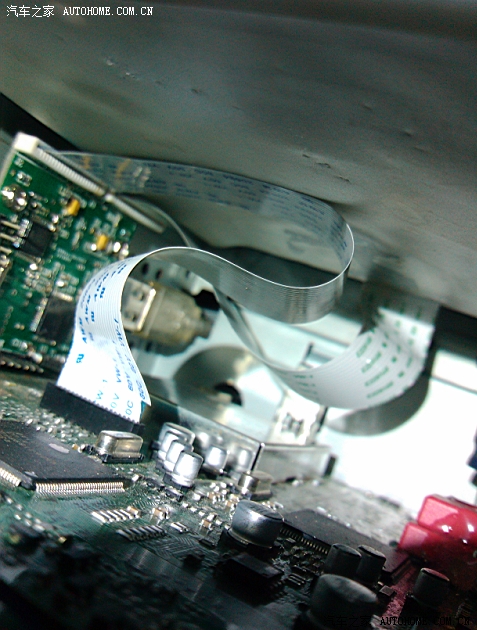

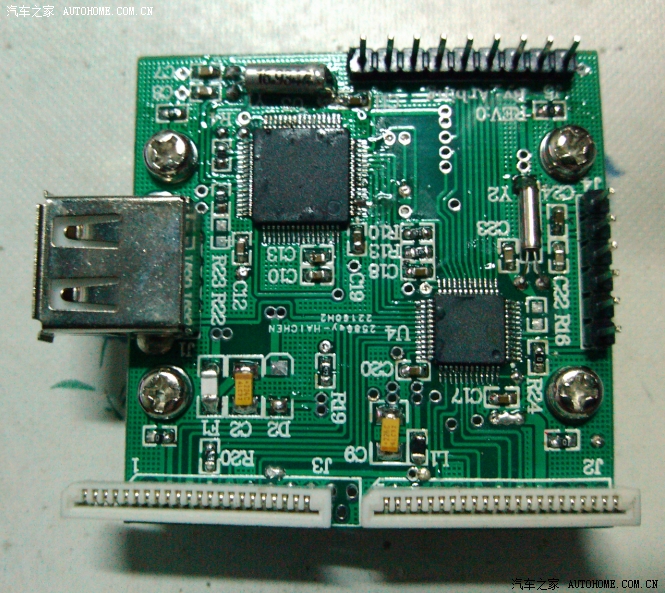

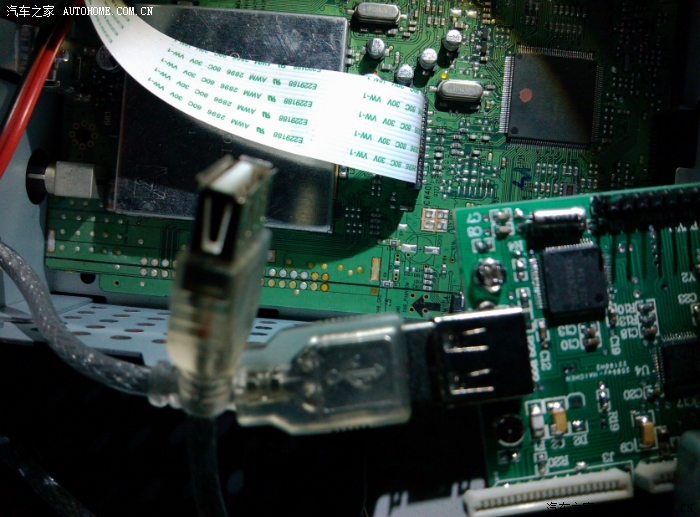

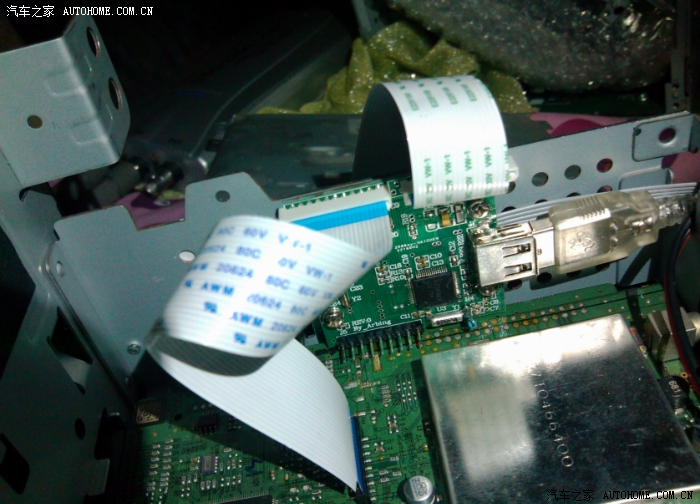

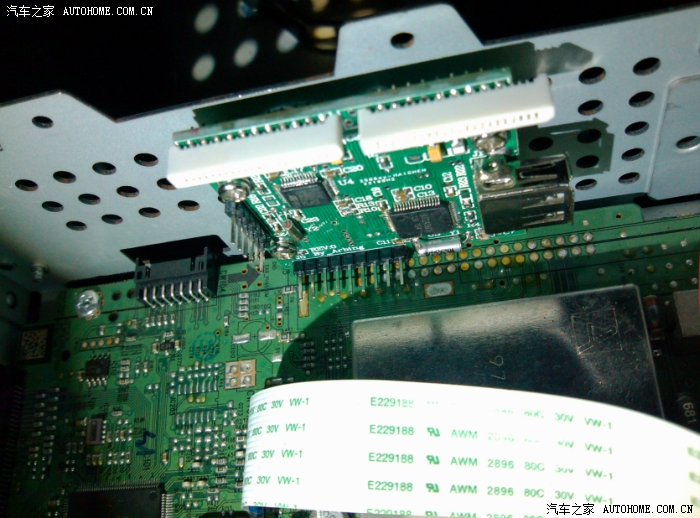

2:安装应该也算简单吧,只在CD机芯与主机板之间的排线上再插上一块小板,能把CD拆下来的人看来应该都无鸭梨,,想恢复原机功能的时候直接取掉搞定,不用动线路.

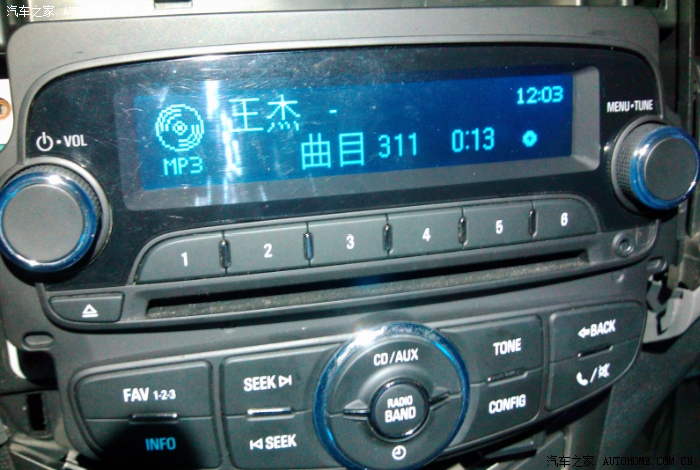

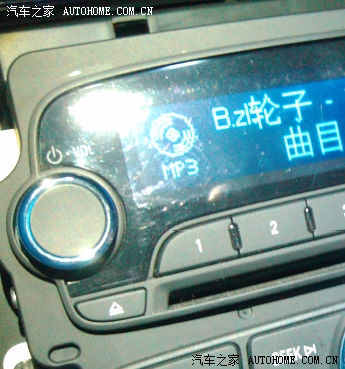

3:支持MP3,WMA,ACC文件.

4:采用数字接口,不影响原车音质,320K质量的MP3文件必须的(这还不够那就WMA吧,只要你U盘够大).

5:理论上支持32GU盘,但我用2G的装了300多首歌都不知听到啥时候了.

6:.............................

此是预告鸟,,搞了一大堆图片,现在在上班,晚上有空再整理完整,稍等..........................

此是完整鸟,,----------------------------------------------------------------.

书接前一回,话说事件的起因,可看

之前汤叔的贴,详情猛点:

http://club.autohome.com.cn/bbs/thread-c-2348-15577678-1.html

也可看看我之前对破解的可能性分析贴:

http://club.autohome.com.cn/bbs/thread-c-2348-15655354-1.html

好了,继续故事:

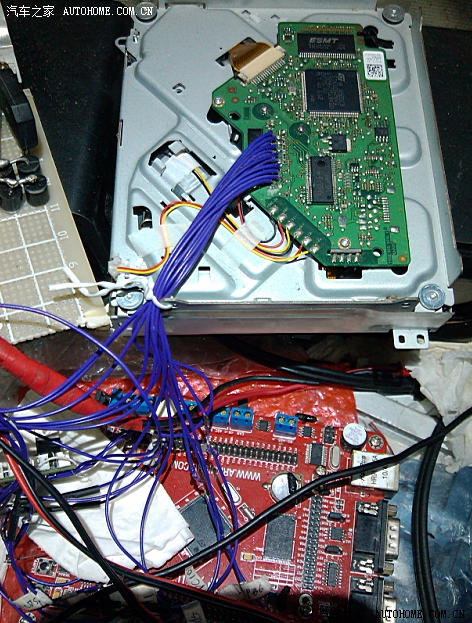

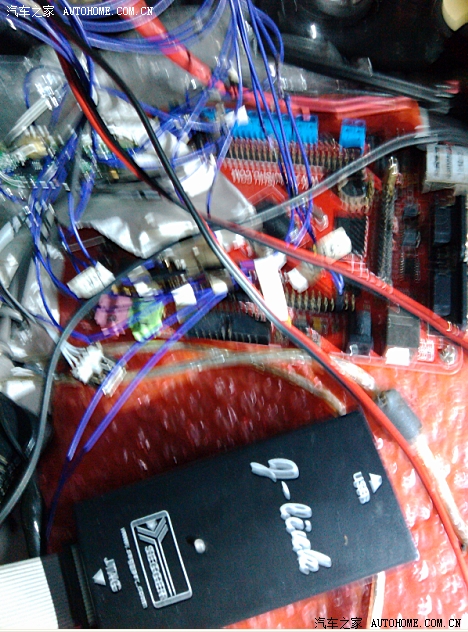

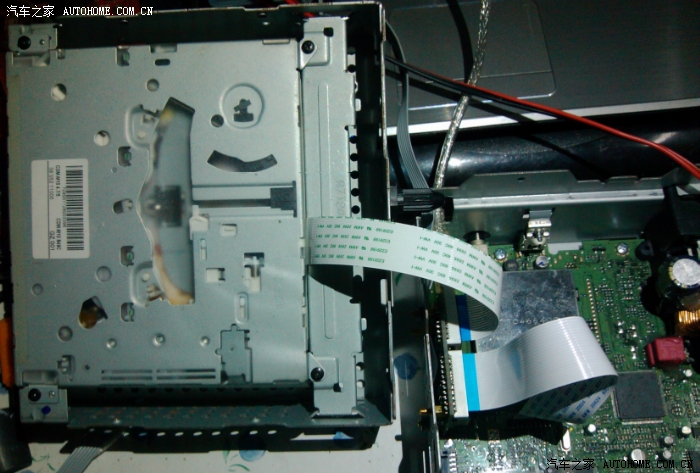

之前由于没能找到CD机芯主控的开发规格文档,一直懒得下手开搞,直到个把月前闲来无事,还是忍不住把CD拆了下来,准备直接破解CD机芯的通信协议来实现U盘功能,接着的事看官都看到了,即有了此故事的后半部^_^

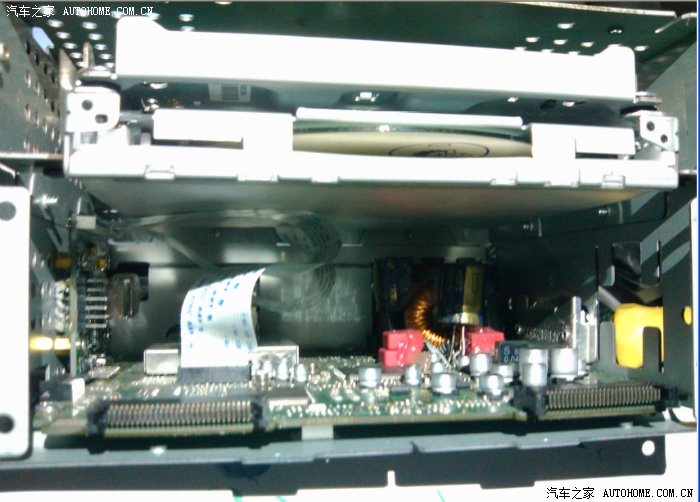

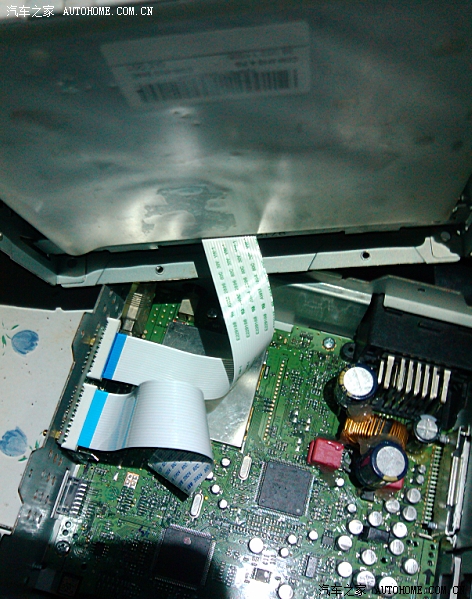

为了找到CD机蕊(如下用机芯代表CD中的单独机芯部分,主机板代表整个车载机中除机芯的主机部分)中U盘功能部分的通信协议,(题外:就算破解了机芯的通信协议,由于原机是没启用USB功能的,所以就算USB功能没被割掉,依然没办法截获得到USB的功能命令),谷狗出马,查找各种带USB功能同主控的车载主机,,唔,8错,还是给我找到了一款与AVEO CD机芯主控芯片完全一样,并且带USB功能的车机,新悦动的车载,100多大洋就为了几条命令,奶奶的,

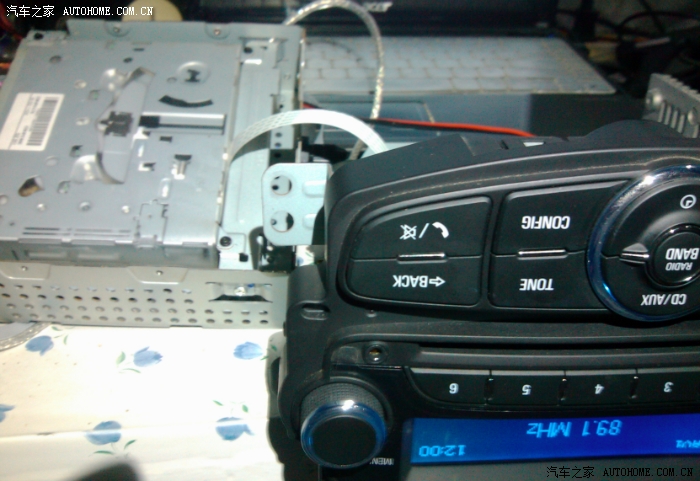

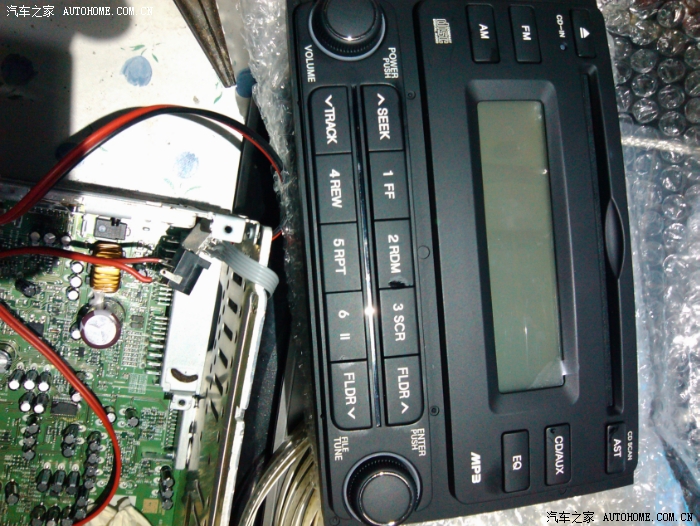

图1:新悦动的CD机,支持USB功能.100多大洋下去了,破解成功与否未知.

好吧,我承认,失败了,,虽然两机CD机芯的主控芯片型号完全一样,但其通信协议与命令居然完全不一样的,现在才明白为什么芯片官方网站不放出此芯片的datasheet,你玛,居然此主控是经开发商二次开发的,意思就是就算找到芯片商依然拿不到开发文档,因为此芯片是经通用的CD供应商二次开发过协议的,fuck,此时都准备放弃继续折腾了,太打击我心了,还有那10几升油算倒水沟了,了了了…..

丢下半天,填饱肚子,话说没有结尾的故事不是好故事,继续开讲

很清楚,原车的机芯是连USB软件功能都无得了,面包总会有的,寄然破解协议的方法不行,那就直接外接MP3硬解码绝对无鸭梨.

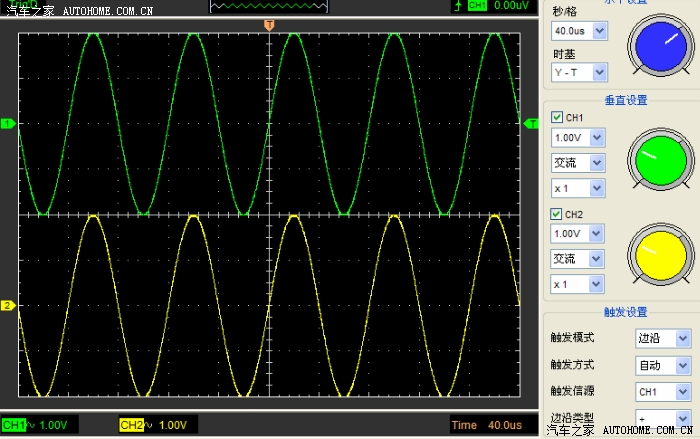

题外,题外,上面分析一文说了,原车的音质之所以这么好,那是因为CD机芯出来的音频,是数字信号的,而不是普通模拟信号,何为模拟音频?很简单,像你的手机接耳机的信号就是了,模拟信号在传输很容易受到干扰,而且CD机端会对音质产生影响;那又什么是数字信号呢?CD出来到主机板的信号,专业点来说叫SPDIF,此类似同轴功能,同轴听过吧?那光纤呢?就是这意思,在高端点的家用功放机上一般都有该接口.上面说的悦动CD机蕊就是模拟出来的.档次看出来了吧.光一个处理数字信号的专用DSP芯片的成本都是按几十大洋算的呀.
