我的行车记录仪延时模块及其接法详细图解

前段时间在网上买到了个行车记录仪12v延时模块，没要店家的小盒子，自己动手DIY了一个。装上了，完全不用改原车线路，已经用了一个礼拜。彻底解决了记录仪随着车的启动连续启动2次的问题啊，时间可以调节，我的调的是车加电42秒后记录仪才会被供电。

今天终于有点小空，我把图片发上来，有需要的可以自己动手安装了。很简单的。

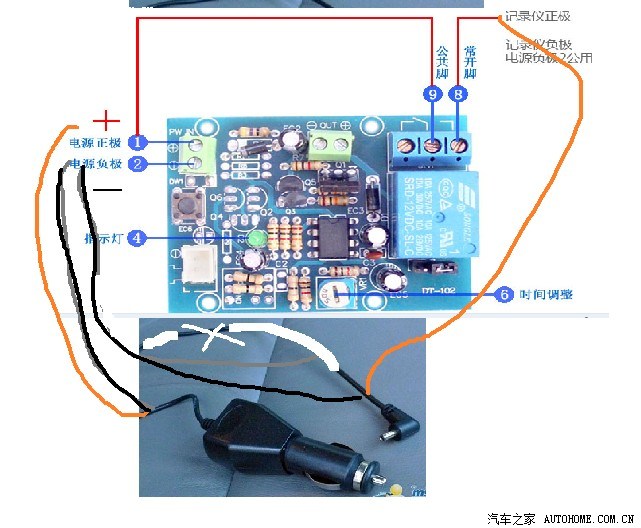

接线图如下：

上面红色代表正极，黑色线代表负极。

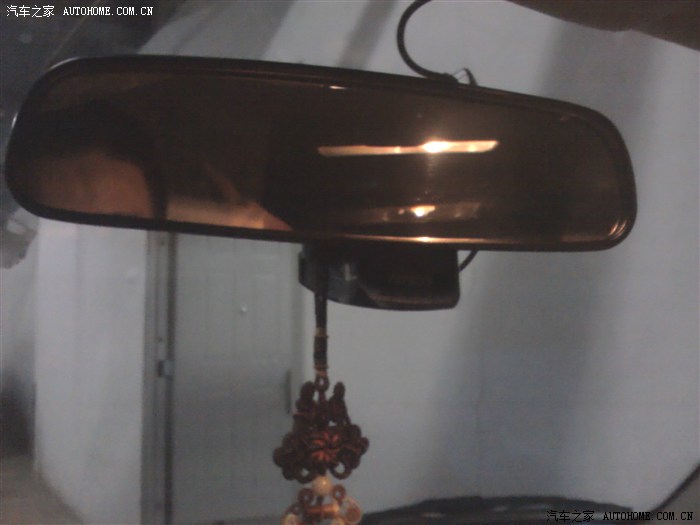

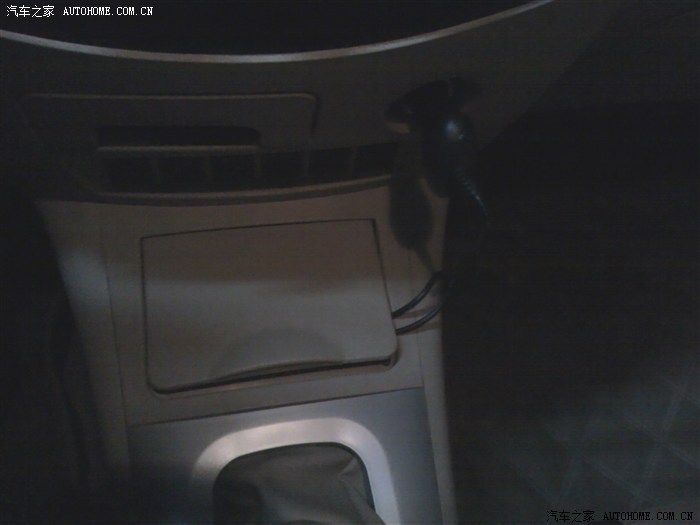

安装到车里后图片：

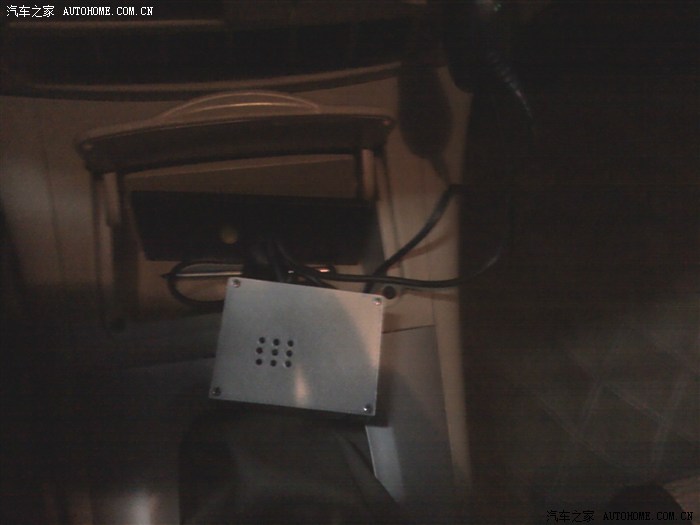

目前我设置的延时是42秒。彻底解决了papago p0随着车的启动，启动2次的问题。小盒子是我用模型ABS胶板DIY的。上面钻了9个小洞洞，正好对着下面延时模块上面的小指示灯。
