大众新迈腾加装德赛西威导航实现原车OPS与倒车影像同屏显示解析

 大众新迈腾是一款不错的车，它的销量如何如何好，这个咱就不讨论，今天讨论下很多新迈腾车友的困惑，为什么他们加装德赛西威导航可以显示倒车影像，也可以独立看原车OPS，但是却没有办法支持原车OPS和倒车影像同屏显示，其实这个是可以实现的，下面就介绍下实现原车OPS和倒车影像同屏显示的技术和大概加装步骤，字体调成红色，新的一年红红火火，哈哈。。

首先，全程拔掉车钥匙断电操作，这个是重点；网关线上大开瓣的针脚是放在主机后面的连接线插头上的。先拆掉电源插头上的9针和10针脚替换成我们线上的大开瓣针脚。机器插头上9针和10针线路图对应的是CAN正极和CAN负极，拆下9针和10针接网关即可，注明下，这个可以破线接网关，不过很多车友会担心保修，其实只要技术好，保护好，施工得当，这个也是没什么关系的，当然也可以购买一分为二OPS免破线接网关，这个车友应该更好接受，这个就因人而异了。。

其次，网关插头（就是我们常说的BCM盒，原车大插头的可以直接连接导航主机，小插头的可以小转大，接BCM引总线，这个我之前新宝来加装德赛西威导航已经有说明解释过）是在方向盘下面，拆开护板，油门踏板正上方，有个蓝色的20芯插头就是（注意在没把这个插头插上车时是不能启动车子的，以免显示故障），拆掉插头的原包装，找到网关插头上原来的针脚10针和20针，这个需要和导航主机针脚对接的。。

最后，介绍下导航主机及其插头针脚接原车网关的核心技术，机器插头的9针脚对应网关的20针脚，机器插头 的10针脚对应网关的10针脚，按照这个方法是可以搞定的，OPS虚拟倒车就可以显示，如果不能显示就要检查这两根线路。正常肯定是可以的，爱折腾的车友可以自己搞定，如果不能就花点钱找专业师傅吧，不过一般找商家安装德赛西威导航都是带安装的，这个就不需要纠结了，咱车友看效果就可以，当然，原理咱还是要了解的。。

我发帖喜欢图文结合的，一方面算是个人习惯，另一方面也是为了让车友看的更明白，毕竟枯燥的文字介绍是没有什么人愿意去看的，还是上图吧。。

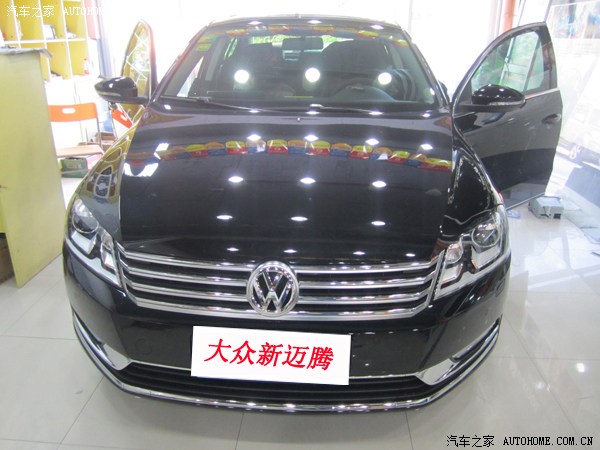

国际惯例，上全车风貌图。。
