1.6新世嘉2013款10.2寸安卓导航选购指南+安装过程+图解线材接法
一、入手前准备，市场上各种导航的观察
2014年5月入手新世嘉，之后一直关注这款车的适配导航，有WINCE版的，也有安卓版的。前两年安卓版的车载嵌入式导航较少，经过长时间广大车友使用比较，安卓版研发实力弱，技术不成熟，安卓版的导航不太稳定，容易死机。直到后来，大量云镜的出现，安卓手机的高速发展，安卓系统飞速发展，内嵌式车载安卓导航也逐渐成熟稳定起来。经过最终比较，选择了一款安卓版的导航。
二、决定选择安卓版后，开始关注
最终比较后选择适合我这款新世嘉的航睿导航，开始关注这个至少有一年多的时间，不仅仅从价格上关注；从一年中促销最优惠时间节点关注，从产品配置、CPU升级后降价的时间点，等等方面都进行关注；从产品功能，系统软件关注；CPU硬件由“全志芯片”升级为车规级的“高通骁龙四核芯片”；系统也由安卓4.0升级为安卓5.0；产品配置上还由WIFI版升级为WIFI版+4G上网版。最后确定五一前期购买，最实惠。
三、安装过程:（最后附图解）
1、师傅安装:先拆开档位护罩，再拆CD机，(这个CD机我不知道里面结构，以前不知道如何拆开。结果师傅用U型铁丝两三秒就拆下来了。又学习一招。)然后拆上面带小屏幕和储物盒的面版(这个中间只有四个卡子与汽车连接，空调出风口的上面有几个小卡子与汽车前面平台连接，先用手扣面板下面，扣开后向上一提整个面板就拆下来了。又学习一招)。另外连接线包括CD机后面有，面板原车小屏幕有，锁门键和双闪灯按键也有，都是插头，每个插头都有卡子和防呆设计，要小心拆装，不用担心线序方向，因为都有防呆设计。还有拆下原车面板上的两个按键和空调出风口。安装到新导航面板上。
2、然后就布线:依次连接上导航电源线，协议盒线，倒车后视，然后在车上走暗线，开始布GPS天线，4G天线，倒车后视摄像头线。最后调式。开始屏幕不能点亮，经过张工技术指导，中间烧断了20A的F8保险丝，车载电脑乱了，不打着车，只开钥匙通电后，雨刷自动转，大灯也自动亮。经过师傅排查换了个20A的F8保险丝，然后再接上导航屏幕点亮。但是倒车雷达没有声音，最后张工确定是协议盒的原因，第二天补发协议盒，第三天收到协议盒换了后，问题完美解决。这期间售后张工多次打电话了解情况并进行技术指导，还通过微信或文字或语音或图片进行详细指导。这里表示感谢。
3、第一次发货漏了行车记录仪，第二天补发行车记录仪，顺丰航空件，次日收到。开始安装，安装时遇到问题，屏幕点不亮，倒车雷达不响，音量头号键不能用，经过张工技术指导，都一一解决。再次补发更换其他型号的协议盒，还是顺丰航空件，次日达，换后问题完美解决。安装师傅第一次安装时各种线走位时上下交叉，导致安装上后导航不平，与汽车不吻合，于是又拆下来，重新把线序上下滤了一遍，但是却弄掉了两个卡子，还好补发协议盒时又给发了四个，问题解决。
河北省石家庄市新乐市
2017年04月27日晚22点58分
四、附录：附安装过程图片及各种线材详解
2014年5月入手新世嘉，之后一直关注这款车的适配导航，有WINCE版的，也有安卓版的。前两年安卓版的车载嵌入式导航较少，经过长时间广大车友使用比较，安卓版研发实力弱，技术不成熟，安卓版的导航不太稳定，容易死机。直到后来，大量云镜的出现，安卓手机的高速发展，安卓系统飞速发展，内嵌式车载安卓导航也逐渐成熟稳定起来。经过最终比较，选择了一款安卓版的导航。
二、决定选择安卓版后，开始关注
最终比较后选择适合我这款新世嘉的航睿导航，开始关注这个至少有一年多的时间，不仅仅从价格上关注；从一年中促销最优惠时间节点关注，从产品配置、CPU升级后降价的时间点，等等方面都进行关注；从产品功能，系统软件关注；CPU硬件由“全志芯片”升级为车规级的“高通骁龙四核芯片”；系统也由安卓4.0升级为安卓5.0；产品配置上还由WIFI版升级为WIFI版+4G上网版。最后确定五一前期购买，最实惠。
三、安装过程:（最后附图解）
1、师傅安装:先拆开档位护罩，再拆CD机，(这个CD机我不知道里面结构，以前不知道如何拆开。结果师傅用U型铁丝两三秒就拆下来了。又学习一招。)然后拆上面带小屏幕和储物盒的面版(这个中间只有四个卡子与汽车连接，空调出风口的上面有几个小卡子与汽车前面平台连接，先用手扣面板下面，扣开后向上一提整个面板就拆下来了。又学习一招)。另外连接线包括CD机后面有，面板原车小屏幕有，锁门键和双闪灯按键也有，都是插头，每个插头都有卡子和防呆设计，要小心拆装，不用担心线序方向，因为都有防呆设计。还有拆下原车面板上的两个按键和空调出风口。安装到新导航面板上。
2、然后就布线:依次连接上导航电源线，协议盒线，倒车后视，然后在车上走暗线，开始布GPS天线，4G天线，倒车后视摄像头线。最后调式。开始屏幕不能点亮，经过张工技术指导，中间烧断了20A的F8保险丝，车载电脑乱了，不打着车，只开钥匙通电后，雨刷自动转，大灯也自动亮。经过师傅排查换了个20A的F8保险丝，然后再接上导航屏幕点亮。但是倒车雷达没有声音，最后张工确定是协议盒的原因，第二天补发协议盒，第三天收到协议盒换了后，问题完美解决。这期间售后张工多次打电话了解情况并进行技术指导，还通过微信或文字或语音或图片进行详细指导。这里表示感谢。
3、第一次发货漏了行车记录仪，第二天补发行车记录仪，顺丰航空件，次日收到。开始安装，安装时遇到问题，屏幕点不亮，倒车雷达不响，音量头号键不能用，经过张工技术指导，都一一解决。再次补发更换其他型号的协议盒，还是顺丰航空件，次日达，换后问题完美解决。安装师傅第一次安装时各种线走位时上下交叉，导致安装上后导航不平，与汽车不吻合，于是又拆下来，重新把线序上下滤了一遍，但是却弄掉了两个卡子，还好补发协议盒时又给发了四个，问题解决。
河北省石家庄市新乐市
2017年04月27日晚22点58分
四、附录：附安装过程图片及各种线材详解
一、1、期待已久的安卓大屏导航终于到手了；

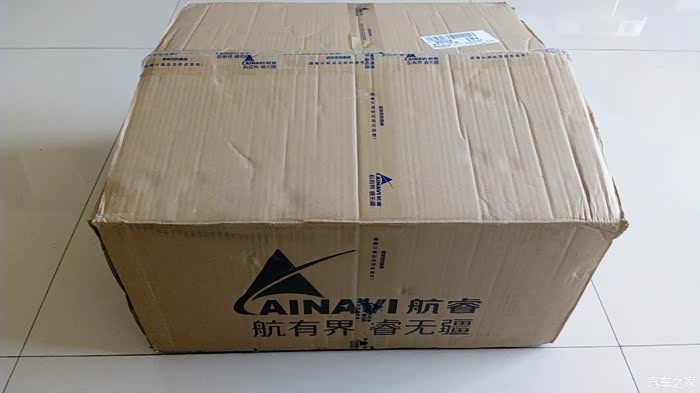

2、准备开箱；

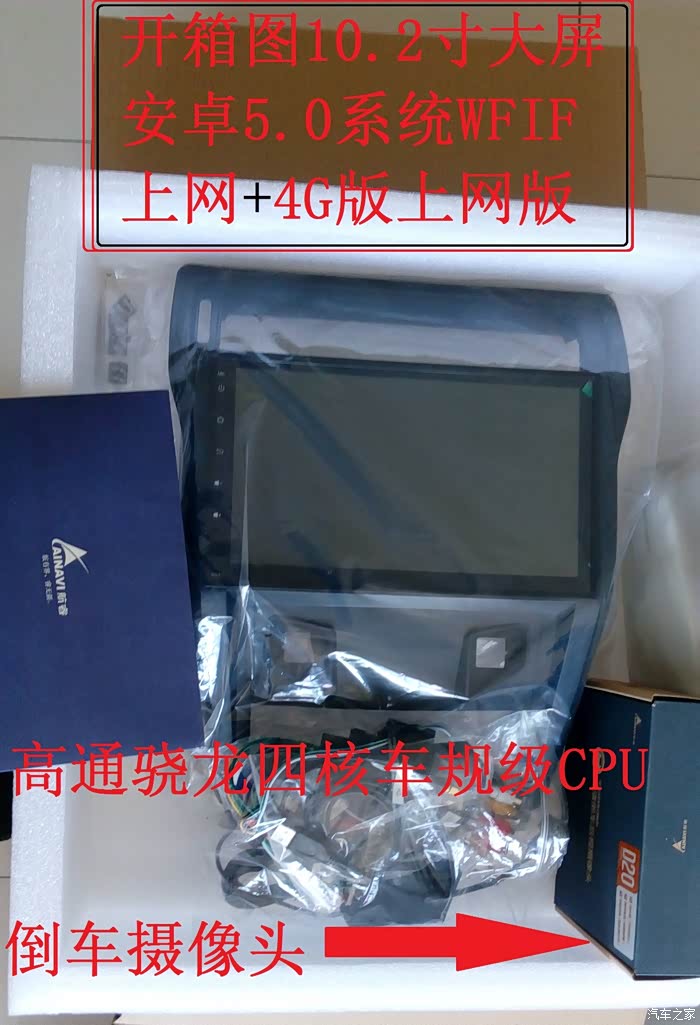

3、开箱图解；
4、导航电源线及接线方法；

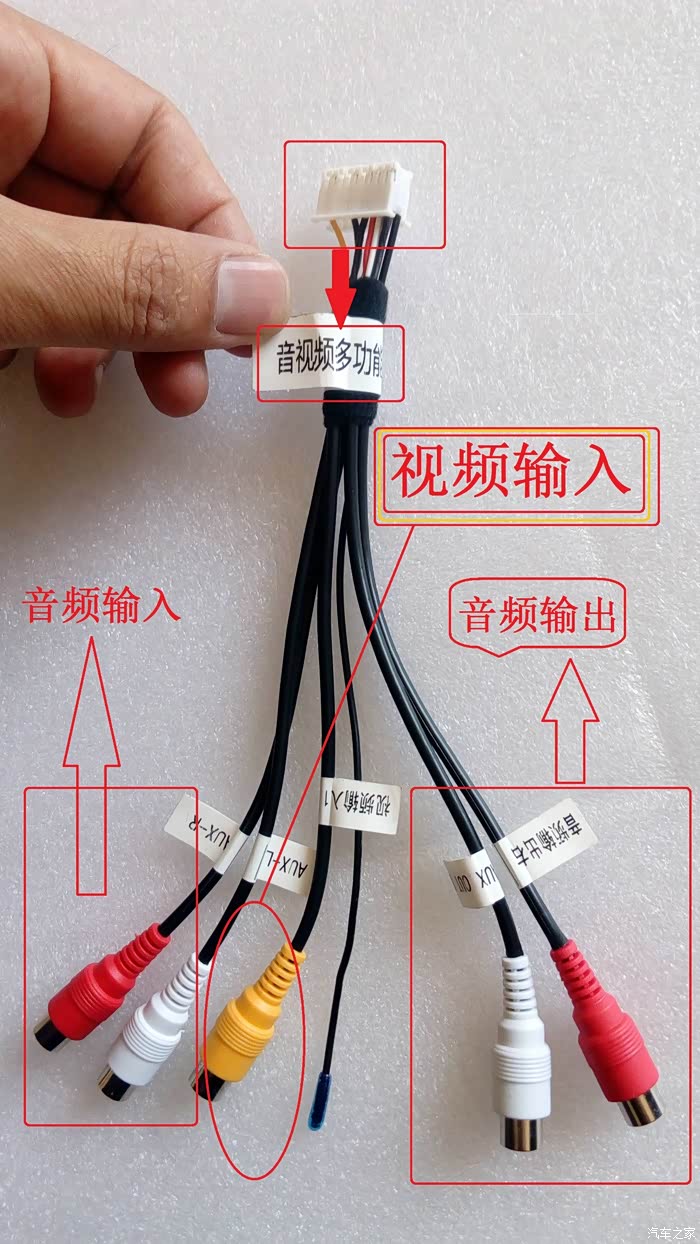

5、音、视频多功能线及接线方法；

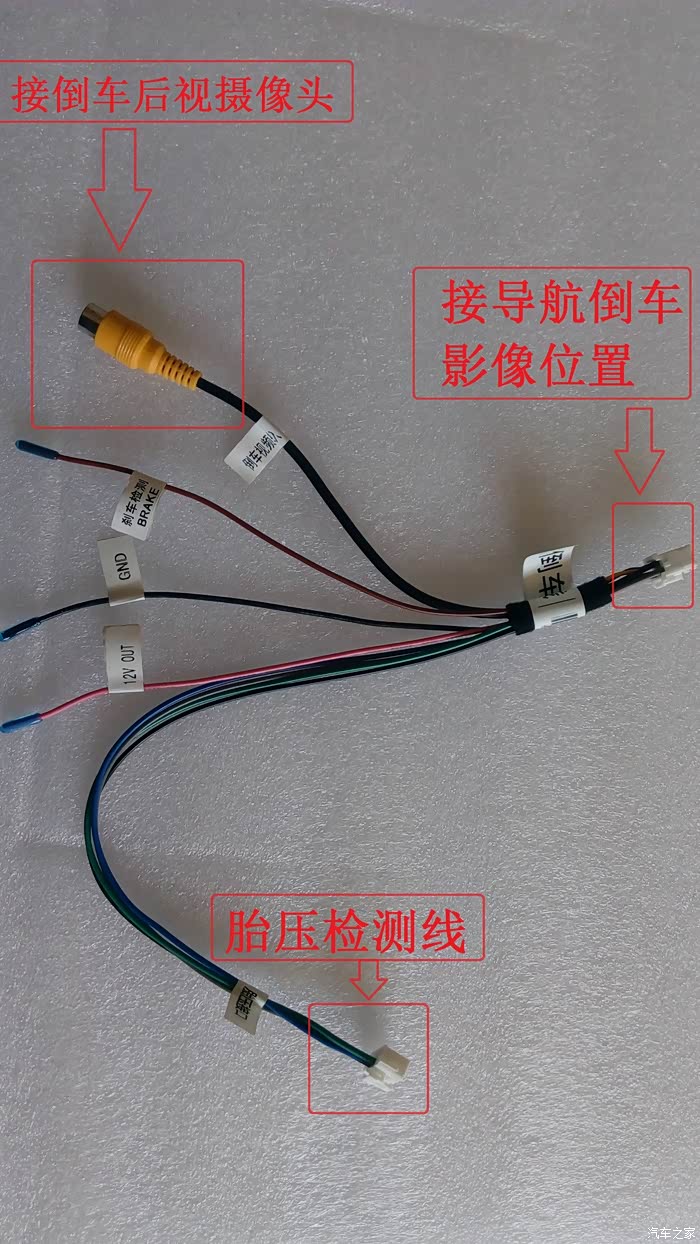

6、倒车后视线、胎压检测线及接口；
7、高清红外轨迹倒车摄像头；

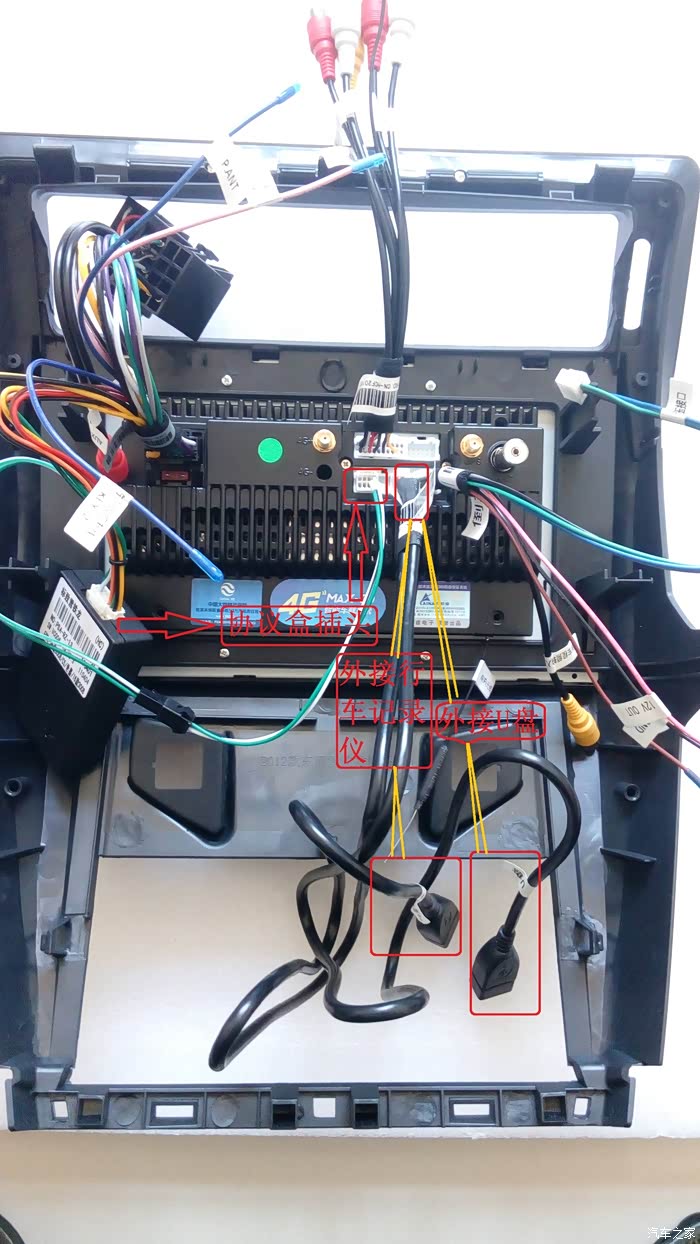

8、导航电源线插在导航上，协议盒线插位方法，及其接口位置；
9、GPS、北斗天线，4G天线，收音机天线，插位方法及接口位置；

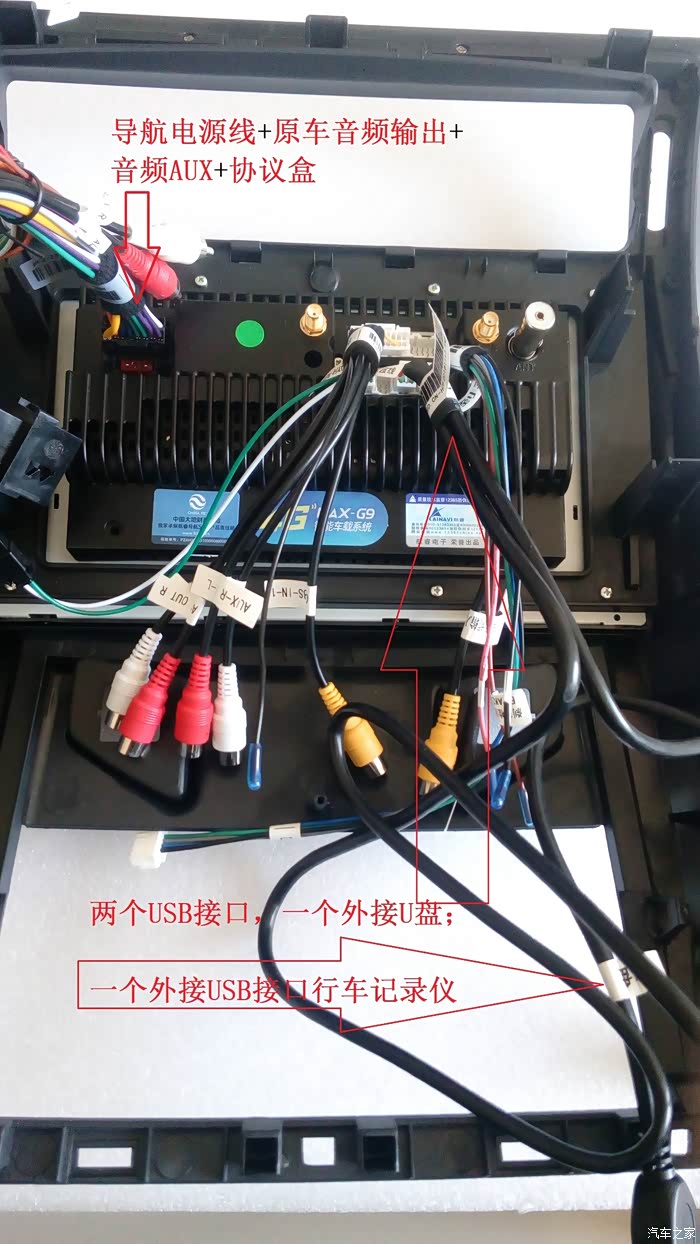

10、导航电源线，USB行车记录仪、U盘接口方法及接口位置；
11、协议盒插口位置，USB接口也可以接其它带USB的设备；

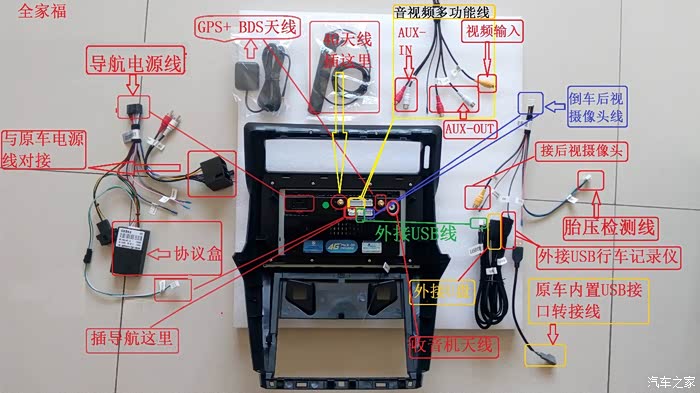

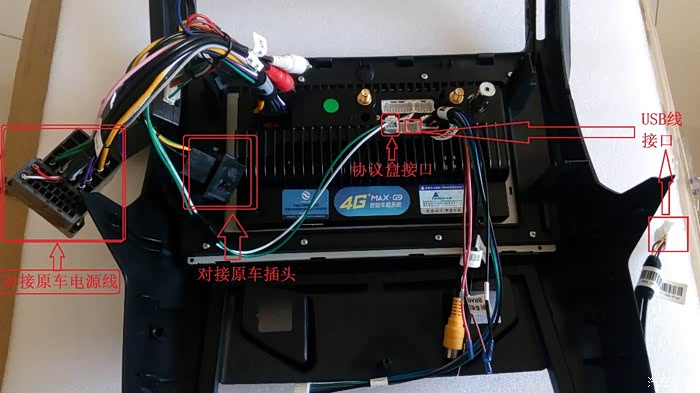

12、导航及各种线材全家福，及其接口方法、位置；

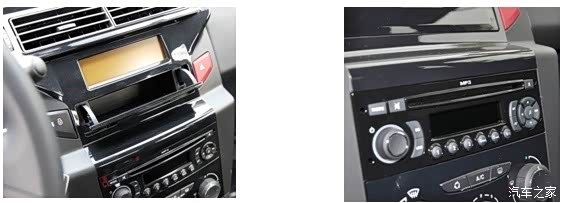

二、13、开始安装，原车屏幕面板及原车CD机要拆下来；

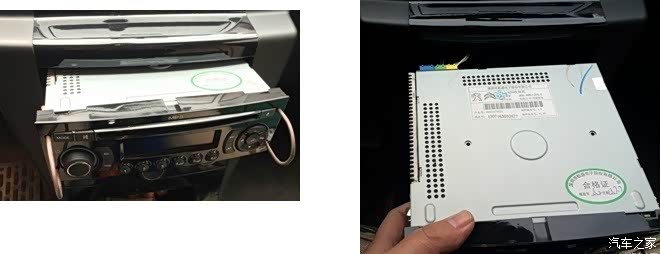

14、用U型铁丝插入CD机，稍微用力向外拉出CD机；

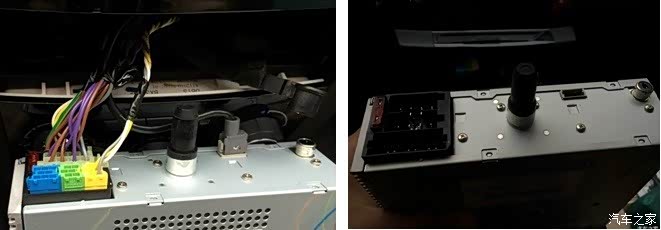

15、原车CD机拉出来后，拆卸连接线，注意要按下锁扣才能拔出各种连接线；

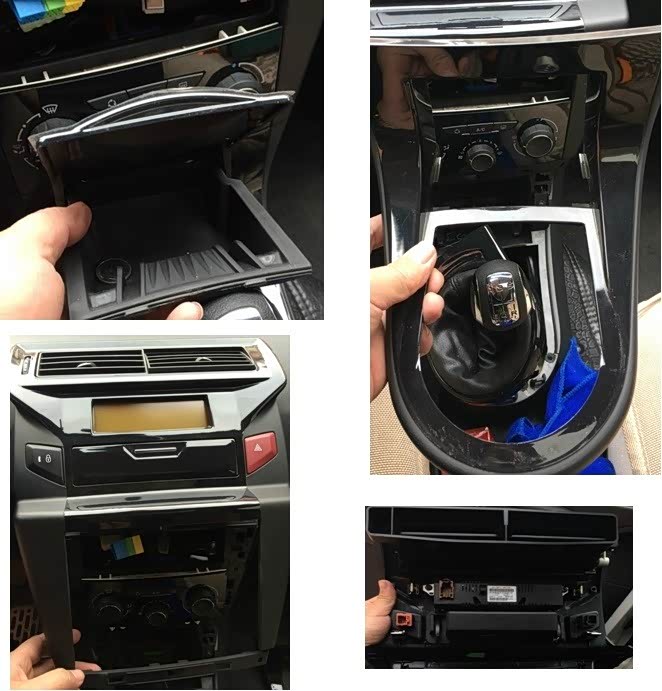

16、拆面板前要先拆下烟灰缸，再拆下档杆护罩，然后再拆小屏幕面板。注意可以烟灰缸直接拿出来，档杆护罩向后向上稍用力扣即可下来，然后小屏幕面板向外扣就拆开了，要注意各种连接线（小屏幕后连接线、锁门键连接线、危险报警灯热键连接线）；
17、拆下面板后，还要拆下空调出风口，以备安装到导航面板上用，有两粒胶粘着，清除后还有四个卡扣，拆开即可下来；
拆掉面板后车上效果图；
拆掉面板后车上效果图；

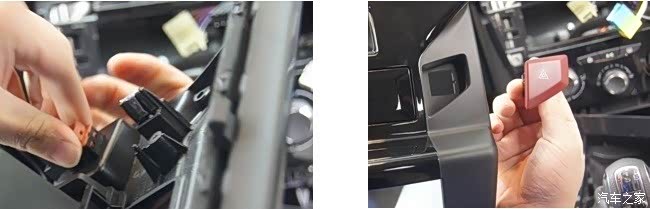

18、旧面板上还拆下两个按键（也有卡扣卡着），以备装到导航新面板上用；
19、连接好各种连接线，及两个按键（每一种连接线的插头都有防呆设计，不用担心插反或是插错位置），只有倒车后视摄像头的电源线（红色）要接在导航电源线与协议盒之间的棕色线上（第二根线），导航电源红色线挨着（第一根线）；

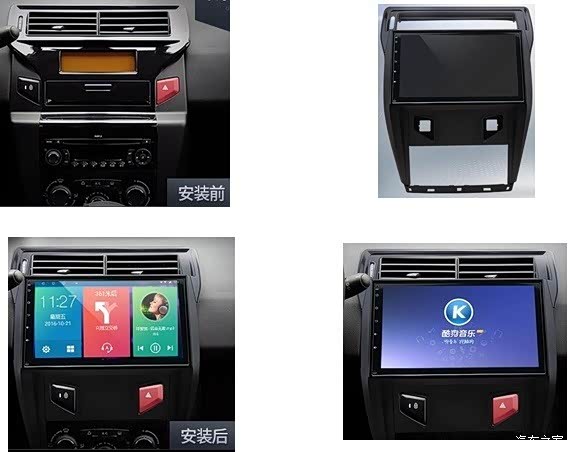

这是安装完成后的效果图与原车图对比，是不是立刻高、大、上起来。
这是安装完成后的效果图与原车图对比，是不是立刻高、大、上起来。
五一期间使用，无论是凯立德，还是高德导航都很好用。WIFI上网，4G上网都很好用流畅，快速，导航准确。
新发现:
1、屏幕校准方法，用五根手指同时触屏5秒钟，即可启动校准界面。
2、乐视车联，用USB连接线连接方便快捷清晰。
1、屏幕校准方法，用五根手指同时触屏5秒钟，即可启动校准界面。
2、乐视车联，用USB连接线连接方便快捷清晰。
