【原创】凯越DIY车载电脑之三屏诱惑首发之作！欢迎鉴赏！

【原创】凯越DIY车载电脑之三屏诱惑首发之作！！！欢迎鉴赏！！！！！

车载电脑到底需不需要？有人视之为奢侈，有人视之为鸡肋，有人因其操作繁琐而装了又拆。

对我辈有些动手能力的DIY爱好者来说，拥有一部移动的强大信息平台可是梦寐以求的事啊！别的功能不说，单就导航、影音娱乐两项，就值得“凯越U97”我翻山越岭啊！拔山涉水啊。。。。。呵呵。。。。（此处略去1W字。。。。。）

车载电脑资料众多，本人工程背景，所以一定会写成技术贴，有兴趣的朋友们可以参考，欢迎大家拍砖讨论，共同进步！

车载电脑系统最头痛的问题是电气问题！安全、音视频传输分配架构、操控、噪声、干扰等等，解决不好，本来显层次的事可就办砸了！所以我们的目标是：不求最好！但求可靠！

1。实现廉价三屏驱动（VGA 1拖3 并联传输视频）（把吵闹的宝宝们引到后排看动画片去，人手一台，免得打架）。

2。解决系统共地噪音干扰问题，不使用音频隔离器或者电子降噪模块，声卡直推后级，原汁原味。

3。无损加装，保留凯越原车CD及音响系统。

4。系统开放（这好象是废话），除GPS天线、触摸屏中控装好以外，移动上网、移动电视、蓝牙电话、FM收音等等以后视需要添加。

别不多说，上菜单：

1。主板：英特尔灵动 ATOM D525工控Mini-ATX主板，集成板载GMA 3150显卡

2。1G DDR2内存

3。150W ITPS电源，停拔钥匙走人，可编程自动关机，6-28V稳压，确保起动行车过程中供电稳定。

4。500G 3.5寸笔记本硬盘

5。Mini车载电脑机箱

6。AT070TN94 7寸高清晰宽屏LCD，分辩率800*480，低功耗LED背光，专用车载屏，亮度可达400流明

7。7寸头枕显示器外壳，改造头枕用

8。7寸LCD屏驱动板（含VGA/AV/S-VIDEO输入），改造头枕及中控显示器用

9。市售7寸USB触摸屏，中控操作界面

10。市售环天BU353 GPS天线，导航

11。原装凯越导航版中控面板

12。自制4分钟延时断电电池保护器；自制LCD屏按键板

13。秋叶原3.5mm音频延长线（双屏蔽层，非常重要），UL2651灰排线（自制VGA传输线）

14。16#18#高温硅胶编织线（13A/300V、10A/300V）、VGA接头、3M双面泡棉胶带、电工胶带、胶刀、工具等杂项

以上LCD屏和头枕外壳是工作便利，请代理群创液晶屏的朋友攒的料，工具导线等就近电料市场购买，其它均来自TB。

有图有真相！开始上图！！

一、凯越车载电脑DIY三屏诱惑之整体效果

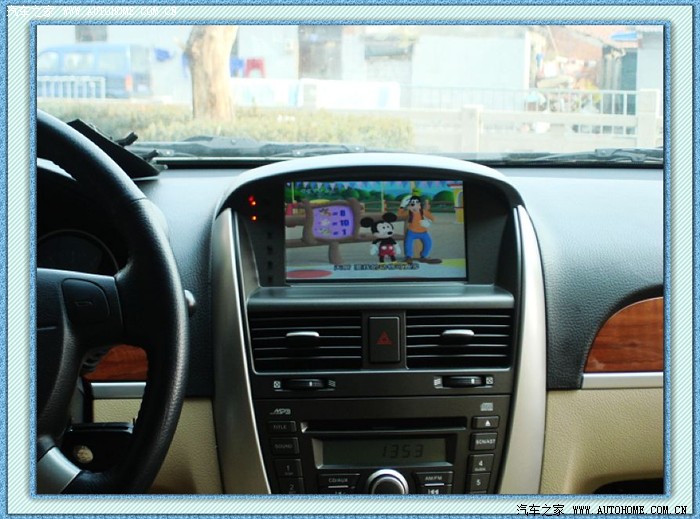

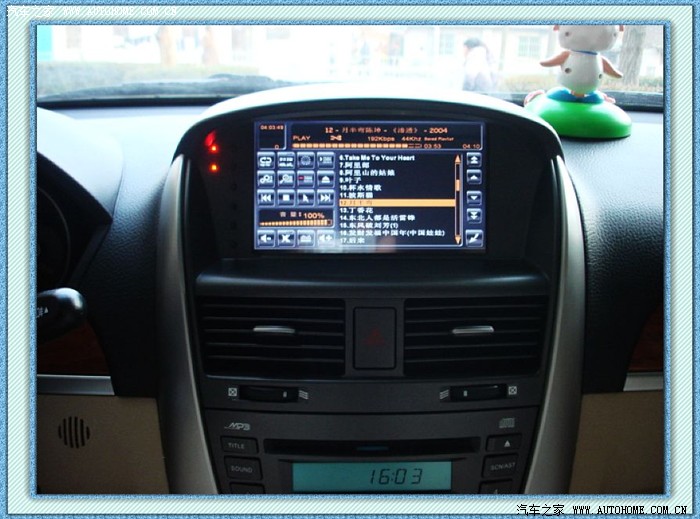

1）完工后的中控台正在放吵人的《米奇妙妙屋》，孩子们的最爱！

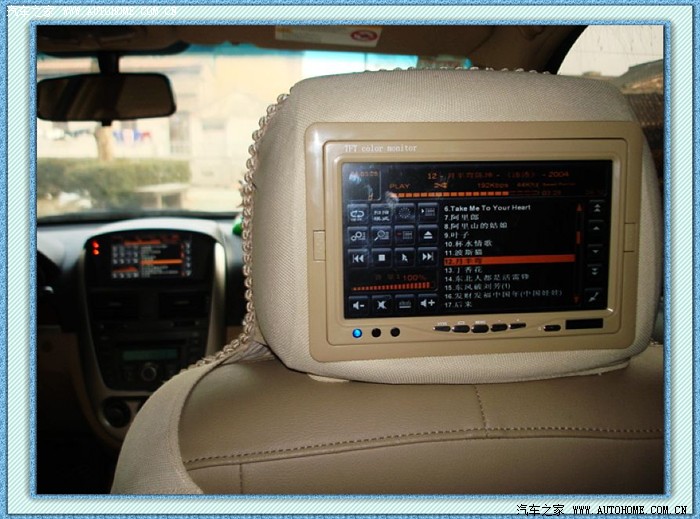

2）右侧头枕这可是在下用原装头枕改出来的哟！要10个工时啊！一整天，午饭都没的吃！强烈申精！

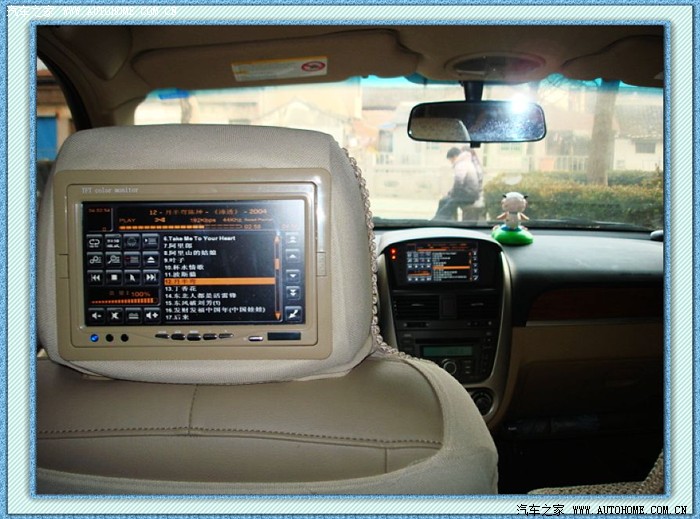

3）左侧头枕蓝色LED灯指示开机，可单独关闭

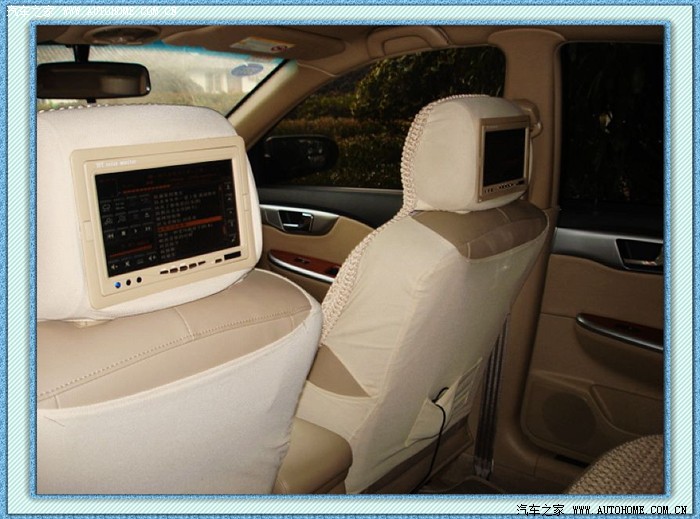

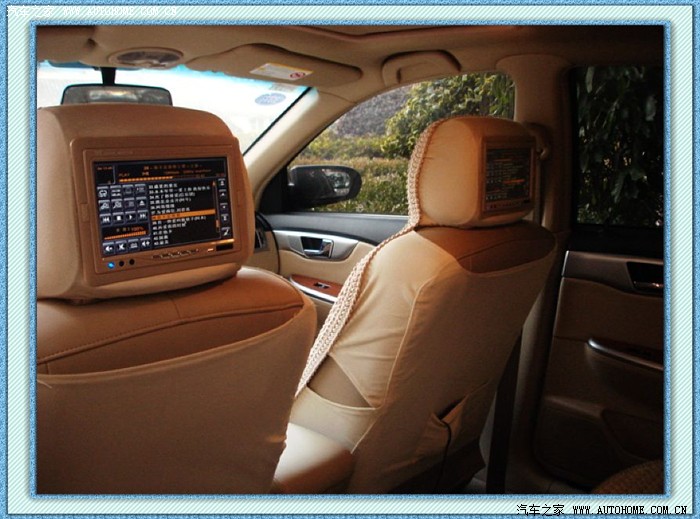

4）后排头枕整体效果

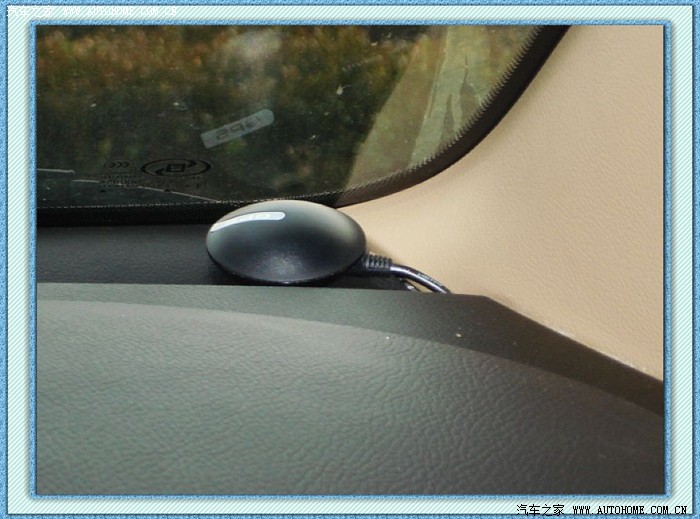

5）GPS天线用3M泡棉胶固定在挡风玻璃下面

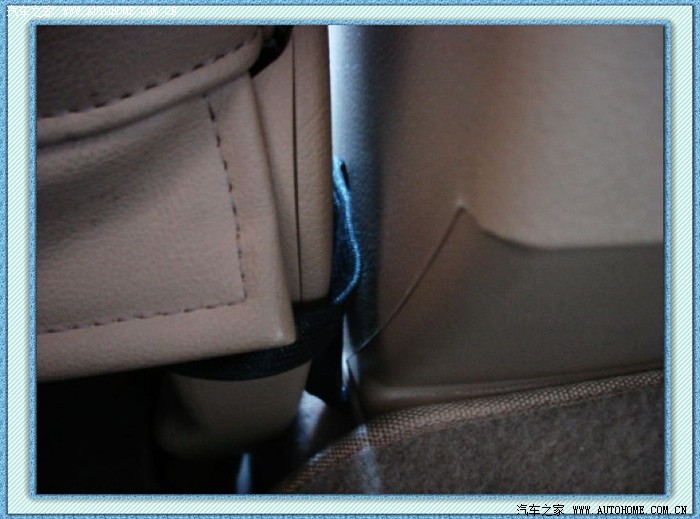

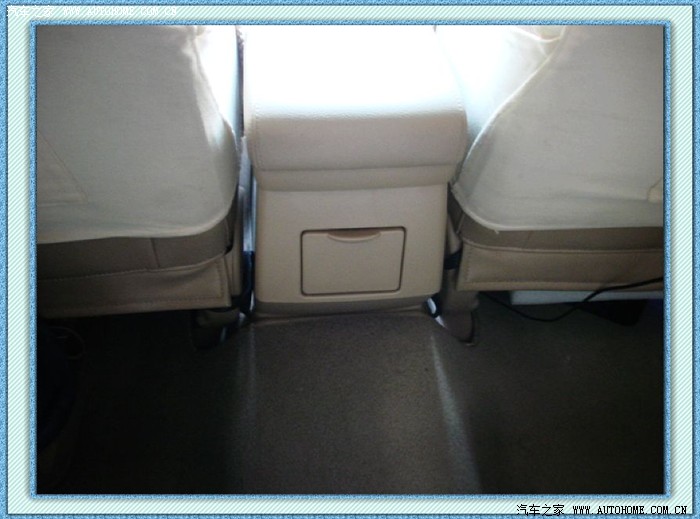

6）后排走完VGA线束的效果，UL2651灰排包黑色10mm玻纤套管，安全可靠，扁平服贴。注意黑色的是预留的一段多余线缆，防止调整座椅时张紧。
