老款408苹果无线carplay模块安装步骤详解 请欣赏！！
安装后效果请转链接：https://club.autohome.com.cn/bbs/thread/541f3bc8d26755cb/84519340-1.html
写贴不易，请多多支持！
写贴不易，请多多支持！
安装后屏幕显示效果
下面开始安装，先找两个翘板从这个位置开始翘
翘开后往怀里拉 这块儿就可以出来
T20的螺丝刀左右各一颗 把螺丝取出（这个位置容易掉 条件允许找个镊子辅助 或者用胶布也可以）
此时空调面板就出来了，在正中间借助翘板往上顶一下（撬不下来 就拆屏幕的框）
拔掉空调面板后面的插头

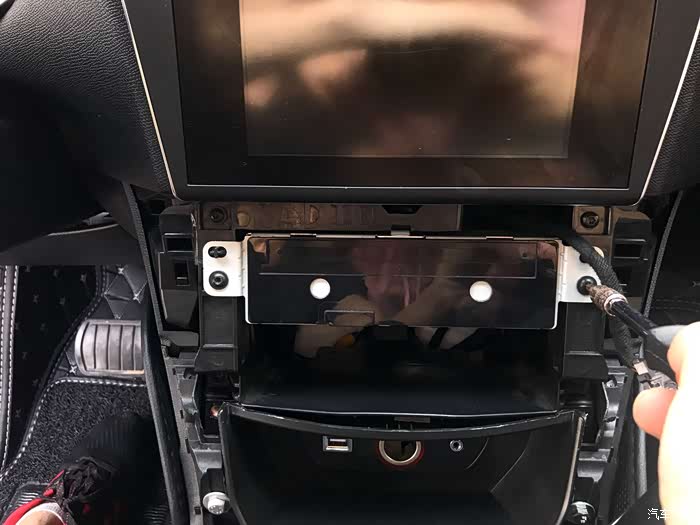

看到主机后 把左右两颗螺丝拆掉

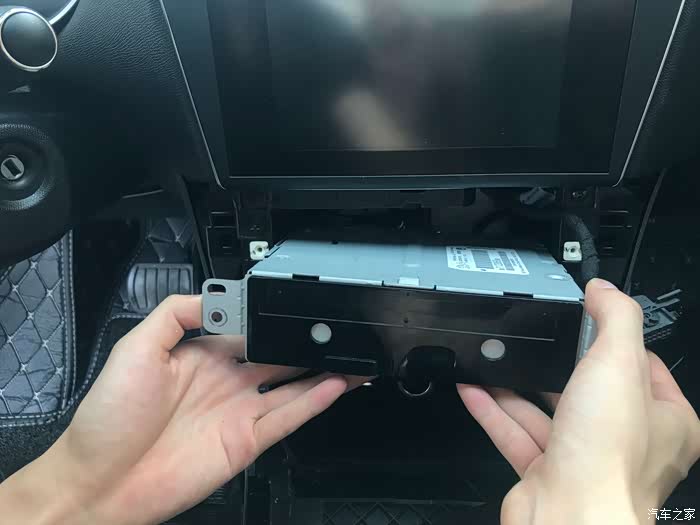

主机出来了

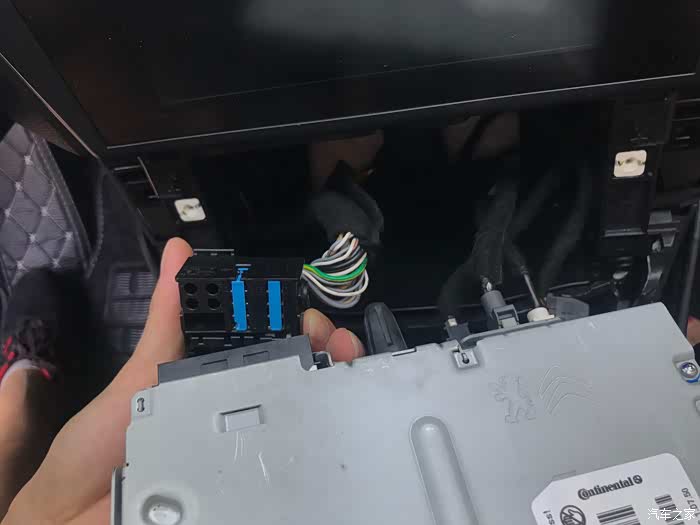

拔掉主机后面的所有插头
这个是carplay的产品线束以及模块
把电源线跟原车的转接

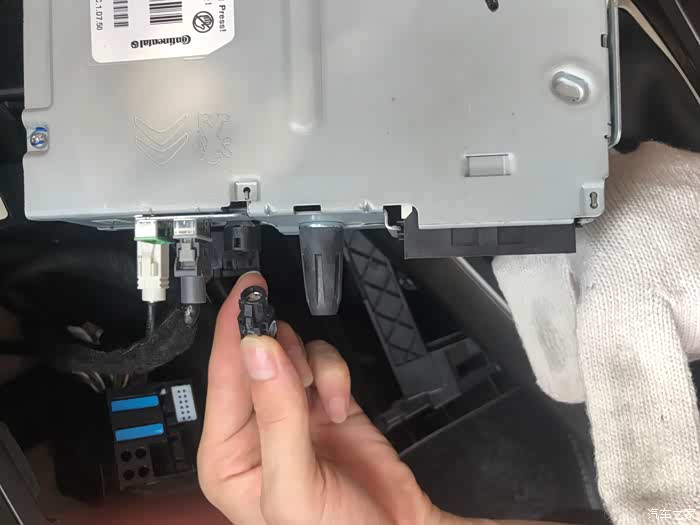

插回原车主机
这根是屏幕显示的转接
公头插头 插回原车主机

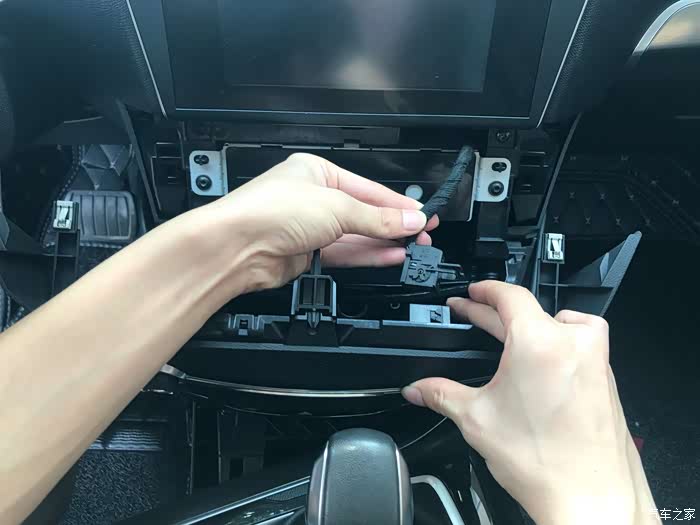

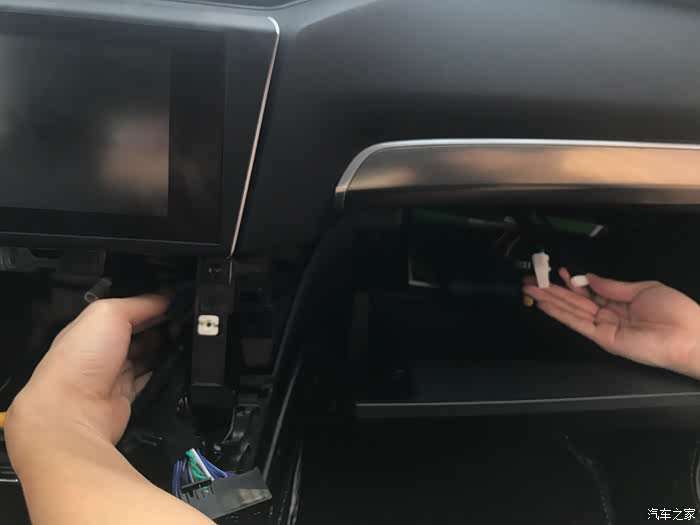

把线束按照此手势 穿线到副驾驶手套箱内
穿好后如图

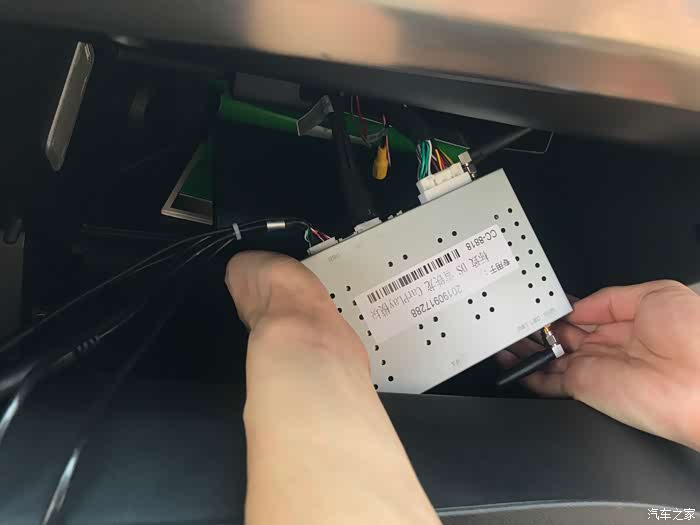

把模块上的插头插好

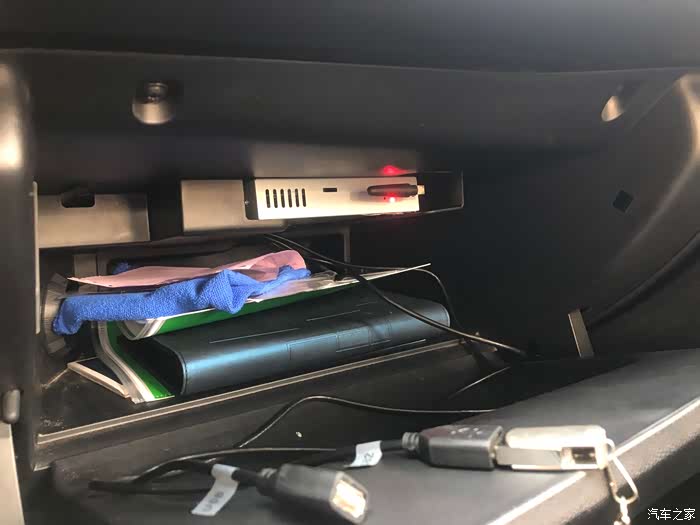

安装后好后如图 这个位置有个支架 刚好放模块

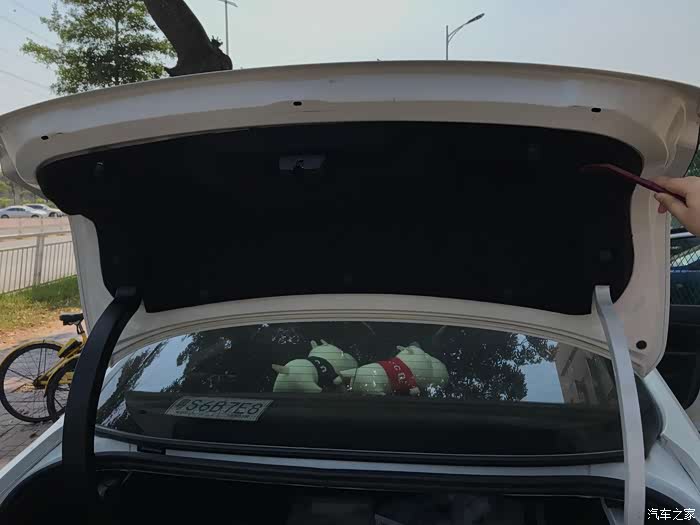

后视开始走线 这里有卡扣 一个一个翘出来
方法如图
拿掉膈音棉
摄像头卡在此处
结合扎带胶布固定线束
开始跑线
拆掉副驾驶右侧这个盖板
结合铁丝什么的 把摄像头的线引过来
恢复原车
前视同样结合铁丝引线
安装位置如图（卡在这个位置 很紧）
右视安装后如图
话不多说，收工！！！安装看似复杂，只要胆子稍大，不要怕就行，其他的都是细节问题，安装如有不懂的，可以相互交流！
