350元加装宝来前雾灯，详细手工教程，，，，，，申精！！！

【贴前说明】

     1、我不是什么专业技术人员，对车也不是有多了解，我只是一个刚提车2个月的纯新手，纯到2个月前提车时打开引擎盖都不认识发动机（现在好像还是不认识  ）。我只是一个 脑一热就想去动手的小白 。所以，如果在我安装过程中有什么不对或不妥的地方，还麻烦路过的老宝友们能提出宝贵的意见，我好能及时改正。

     2、由于当时安装的时候，参考了不少帖子，有点乱；一阵一阵的摸不着头脑（没准备充分，无从下手），所以早就把要拍照的事给忘了，所以好些图片是后来补拍的，有一些图片是从网上复制的；还希望大家能凉解。我只是想把我安装的过程理了个顺序做了个总结，给想安装雾灯的宝友们一个参考。只想告诉大家，雾灯完全是可以自己动手加装的。

     3、这里我也就不说装雾灯的理由了，大家应该都懂；事先说明，我不是做广告，所以文中不会发任何链接和商家名字；我仅仅只是想分享一下安装体会和过程；***如果写的不好，还请各位大婶们直接指正。好了，片头到此终止，内容正式开始。

【雾灯介绍】

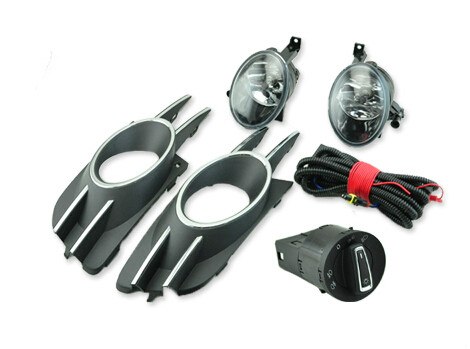

     1、先来了解一下一套雾灯有几件东西：雾灯 2个、雾灯框  2个、线束 1套、开关 1个、螺丝 2个。这一套配件是我双12的时候在TB上买的，包邮395元。我看过论坛中其他宝友发的帖子，买配件包括去安装大概要在600元左右。下图（此图片来自网络）：

     2、雾灯有原厂和副厂之分，原厂的雾灯通常一套是在500元左右，副厂的通常是在400元以下；我问过几个卖家，无论是原厂和副厂，都没有质保的。

     3、在咨询过几家网店之后，一直到我安装完成，我感觉只有雾灯和开关是有原厂和副厂之说的，而雾灯框，线束，应该都不是原厂生产的（这只是我个人的猜测）。

     4、这些配件不需要一套 一起购买，可以分开来买，因为都会有单卖的，价格可以更省一点，但我觉得还是一起购买的好，省的后续如果有什么问题要一家一家找，麻烦。

【加装注意】

  350RMB加装前雾灯肯定是可以的，但必须要注意以下几点：

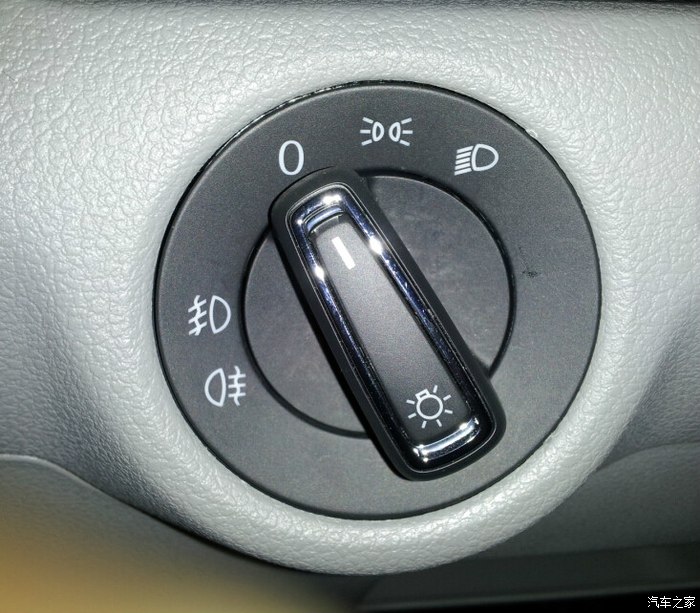

     1、必须是2014款时尚版宝来。因为2014款大灯开关本身就支持前雾灯开  关的，是不用买的（我的2014款1.6L 时尚版是支持的）；大家可以看看自己的大灯开关，一共有5个灯光的标示；如下图：

另外，大灯开关拧到示宽灯上，是可以往外抽2格的，第1格是前雾灯，第2格是后雾灯，如果你的也这样，那就说明你的开关也支持前雾灯打开的。

     2、必须要自己去TB上购买配件。省去一个大灯开关，大概就可以省去70元左右；在买的时候可以和店卖商量。

     3、必须是自己动手安装。这样安装费可以再省去100元左右。

     4、雾灯最好是原厂的，原厂的雾灯灯泡通常都是飞利浦的（好像还有另一个牌子，叫什么我忘了）。其实副厂也能用，只是想原厂的质量好一点，能用的稳一点 久一点。

     5、雾灯必须是2013款或2014款专用的，这样就不用破线，插上接口就可以使用了，后续对新车的售后也没影响。（我在装之前还特意给4S店打过电话问过，只要不破线不影响售后）

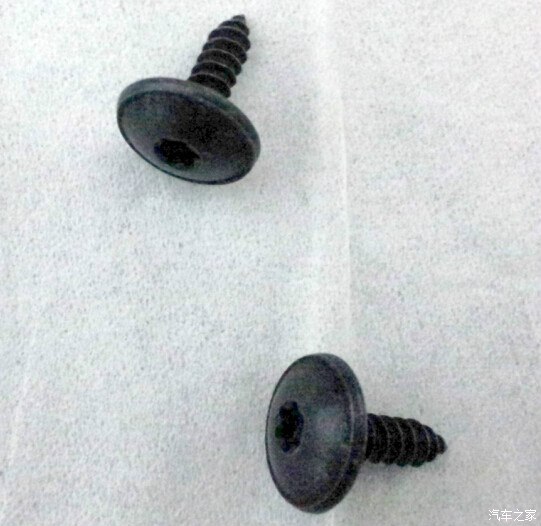

     6、买雾灯的时候一定要记得问卖家要2个雾灯固定螺丝，我买的时候不知道，卖家也没发，导致雾灯没法固定，后来给我补发了。螺丝如下图：

     7、装雾灯的时候不需要拆车头的前下围护板的；我刚装的时候，纠结了好久到底要不要拆，因为我之前在看论坛里别人发的帖子上是拆了；其实是不用拆的。

     8、装好后，在开启示宽灯或近光灯的时候，往外拔一格，前雾灯就会亮，再拔一格，后雾灯也会亮起；但仪表盘上没有前雾灯指示图标的。

     9、安装前准备好一个内六角的螺丝刀用来拆大灯旁边的护板。

     10、现在我是建议大家加装日行灯，因为雾灯基本上用不到，而日行灯在平时行驶或跑高速的时候挺实用的。

     11、安装的顺序是：要先考虑好走线的位置，大概的走线清楚了，开始装雾灯，然后线接到大灯开关的8号脚，最后接上电瓶正负极。安装的时候，记得要熄火，拔掉钥匙，还要注意放掉身上的静电。

     12、安装真的没什么难度，自己动手完全是可以的；前提是你要会用螺丝刀。以上提到的一些配件和位置都会以下面图片中做上相应的标记和说明。

=======================================================================

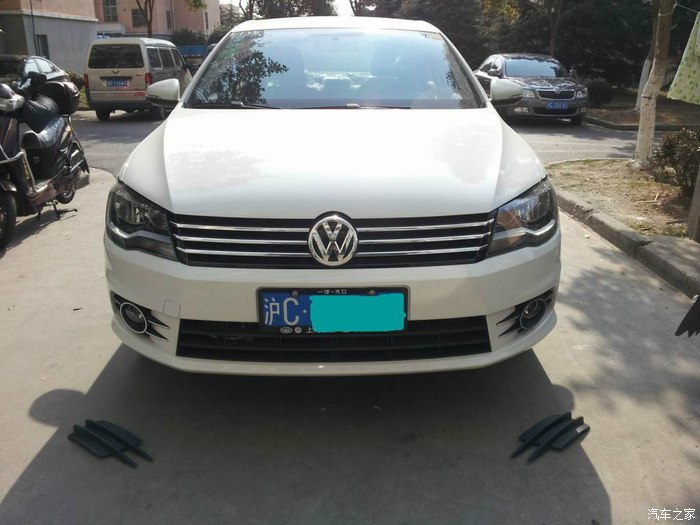

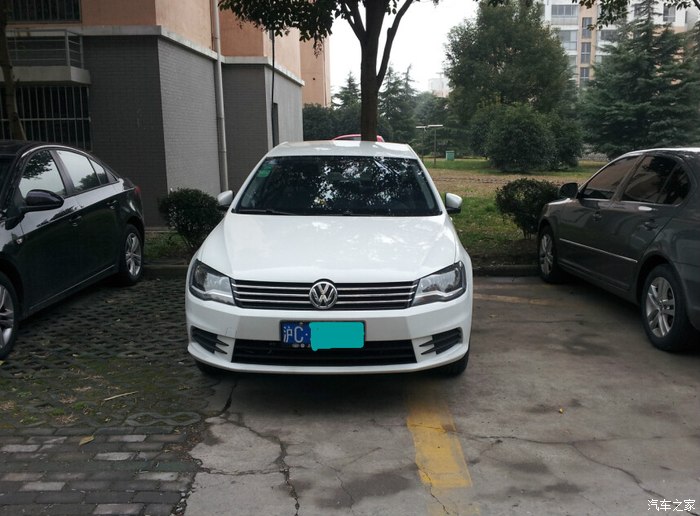

先来张小宝加装之前的近照。

再来张装完后的效果。

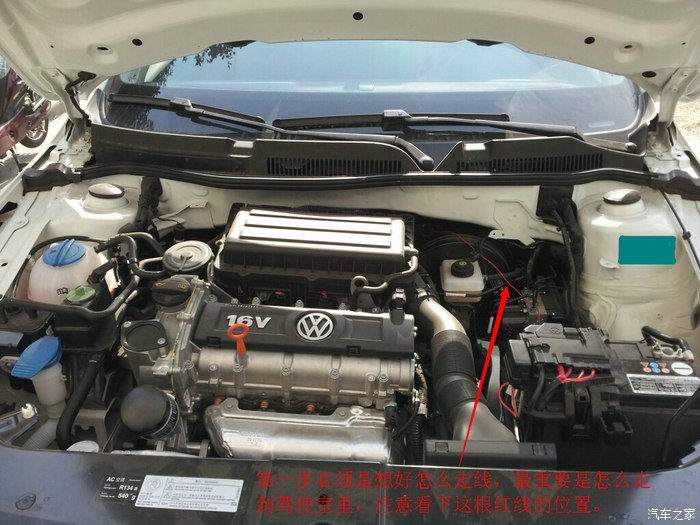

接下来开始安装，首先考虑的是走线的问题，因为线走的不好，可能不够长，那就白忙活了；这是我忙活了2小时才发现的，又重走了一次，白忙活了2小时。。。下图是走到驾使室的穿线位置，这个最重要了，因为新手都不知道怎么走。（具体的穿点位置会在后面的图片详细介绍）

然后是走到2个雾灯的安装位置，这个如果走的不好，就会导致线不够线（我不知道TB上卖的线束是不是都一样的，至少我的刚开始装时没注意，不够长）。下面这图随手画的，大家将就着看吧，大概能理解是怎么走的就行。

再看一下线束端的位置，

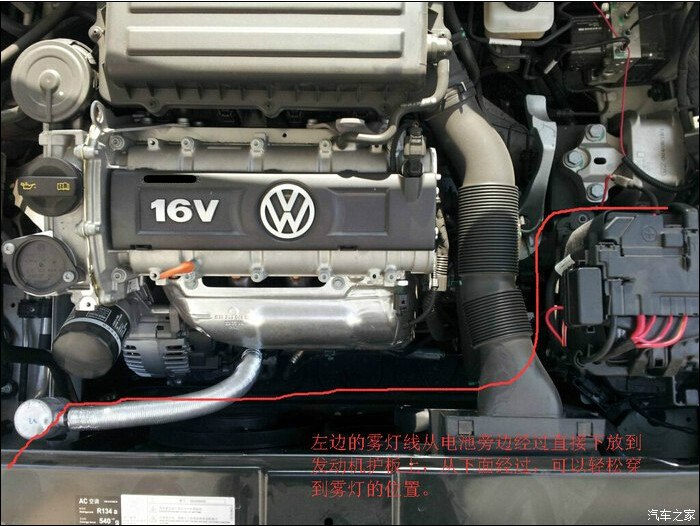

看一下左雾灯（面对车头）的走线，雾灯线从电池旁边经过直接下放到发动机防护板上，从下面经过，可以轻松穿到雾灯的位置，刚好。（我试了几次，只有这样走才刚好够长）

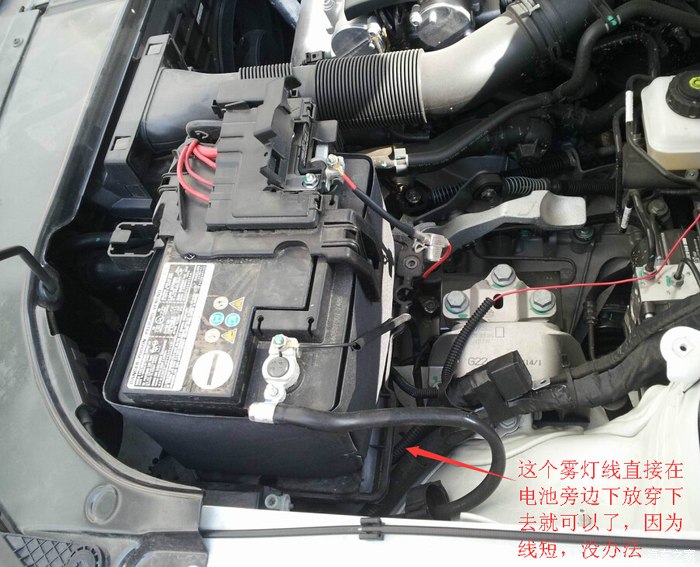

再看一下右雾灯（面对车头）的走线，这个线比较短，没其它方式了，也只有从电池旁边直接穿下去了，也刚好够长。

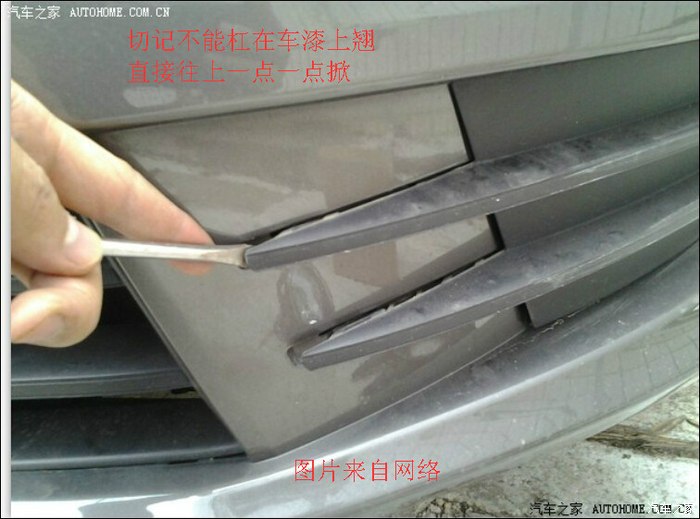

接下来拆雾灯位置的塑料板，直接用一个十字螺丝刀往上翘，因为原雾灯框上的塑料板是直接扣在上面的，没螺丝；但是切记不能直接杠在车漆上，我就是没经验，把2边的车漆杠掉不少，哎，心痛啊。（此图片来自网络）

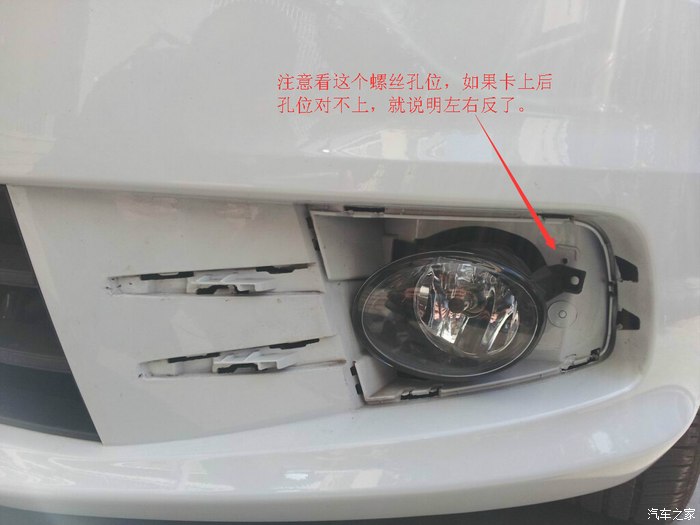

拆掉塑料板后，先把线插上雾灯，再把雾灯卡上去，最后再拧上螺丝。注意这个顺序，一定要先接上线，再装上雾灯。2个雾灯，一左一右，一看就知道，因为你装反了，螺丝孔位就不对了，所以这个很好认。来看右雾灯放好的效果。

雾灯装好后，先别急着装雾灯框，要接开关和电瓶线后，测试好后，再装雾灯框。

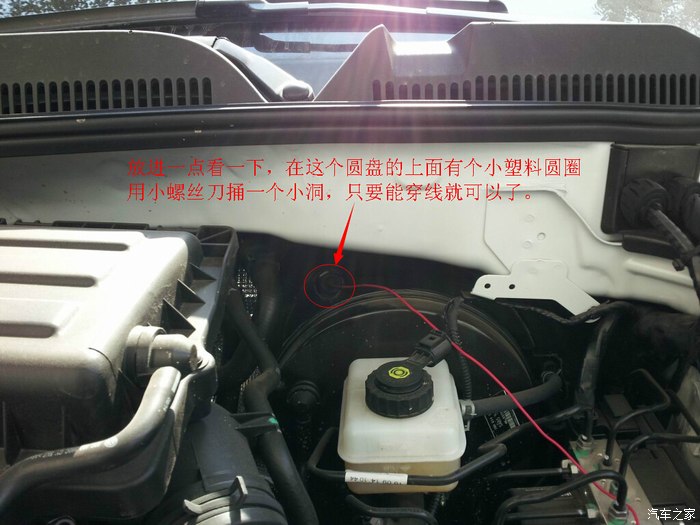

下面开走到驾使室的开关线，请注意看穿点的位置。

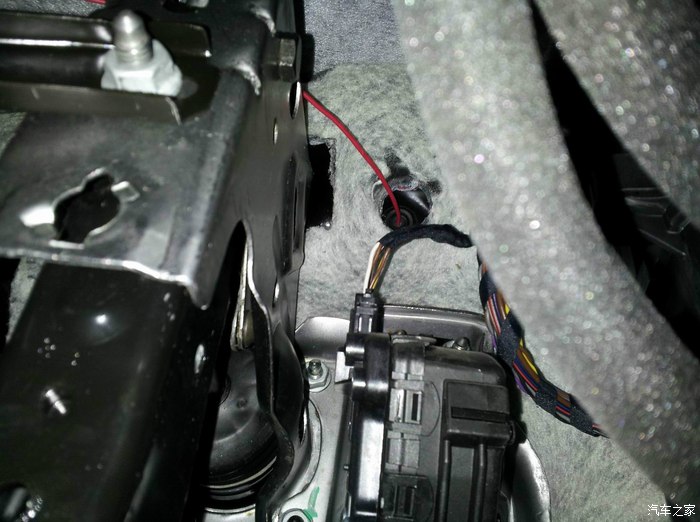

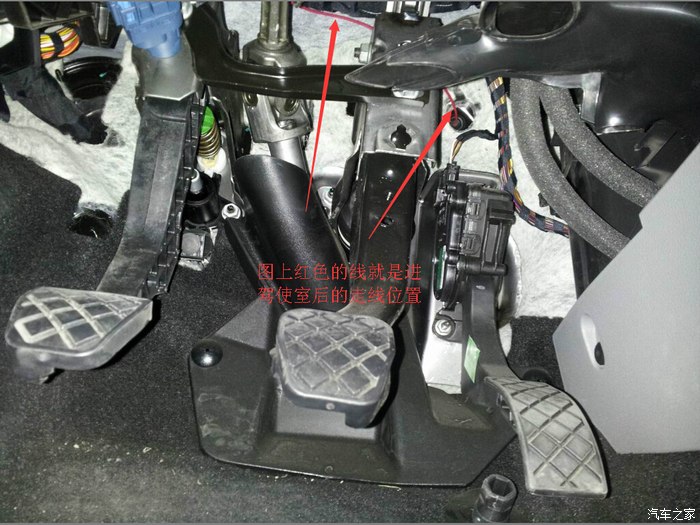

进了驾使室后的走线位置，看下图。（注意走线尽量靠后，不要影响到三个踏板的工作）

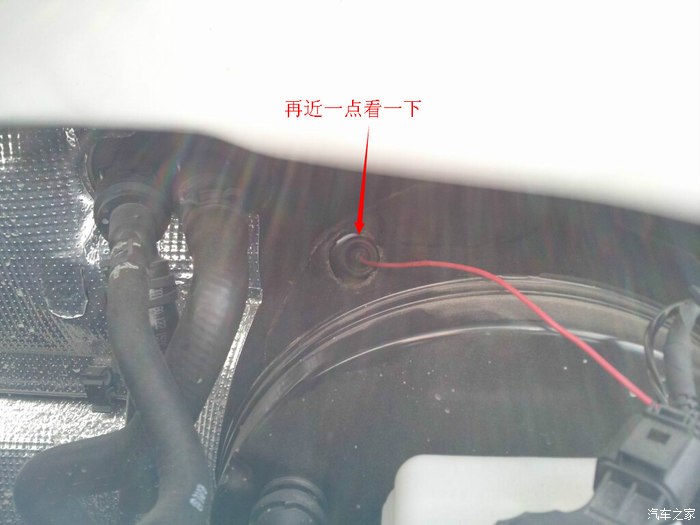

穿点位置近一点 再看一下。

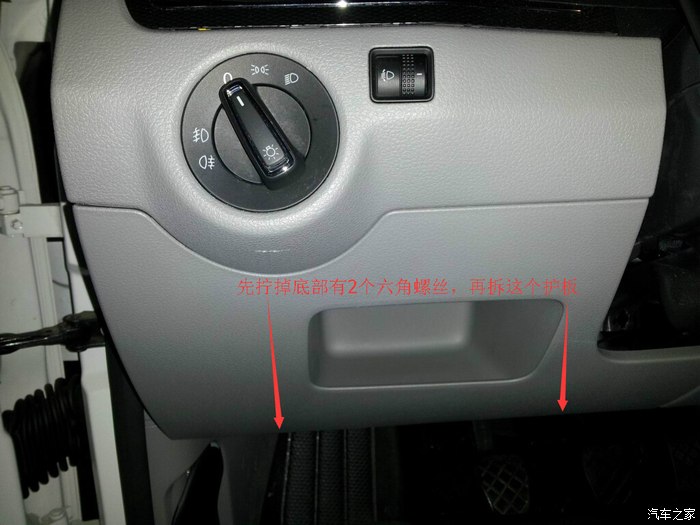

接下来拆大灯开关上的塑料护板，不然不好走线；注意在它的底部有2个六角螺丝，一定要先拧掉螺丝，再拆塑料板。（拆塑料板的时候慢一点，注意看下它的卡位，就知道怎么装回去了）

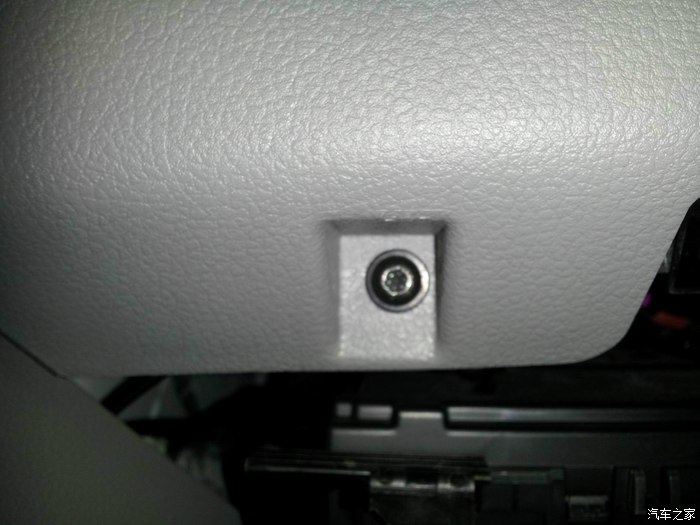

底部螺丝近照

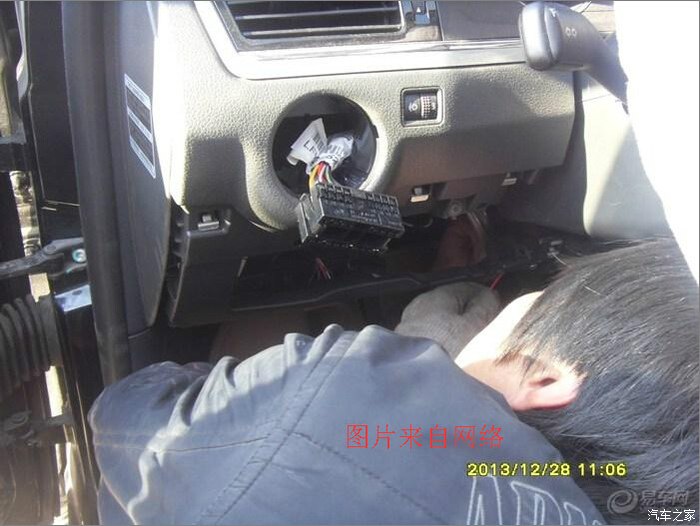

拆掉护板后，接着走线，看下图。（此图片来自网络）

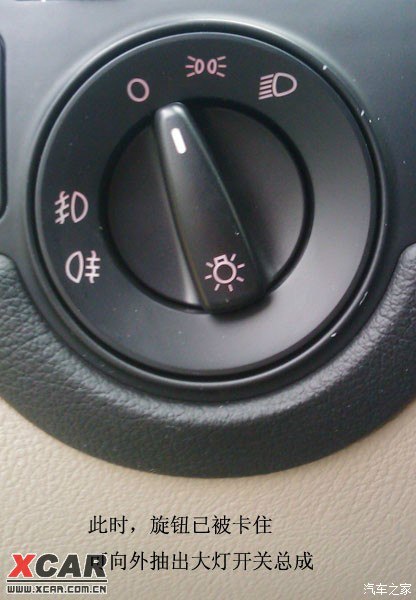

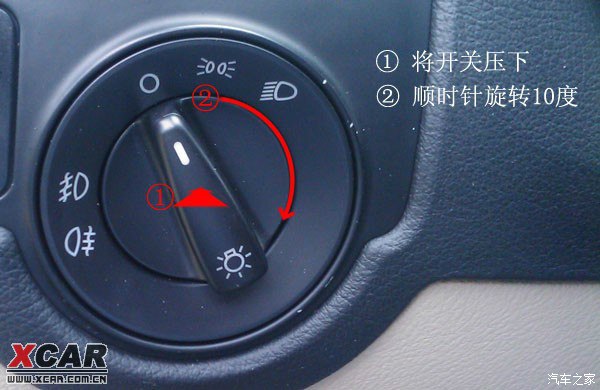

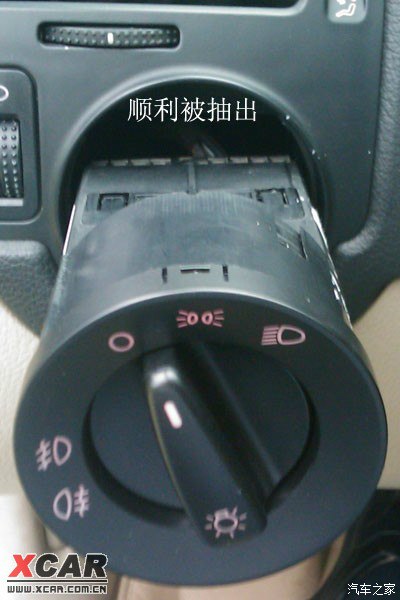

线走的差不多了，拆开关：将关闭拧到关闭的位置，按下去，往右旋转10度（旋转幅度其实很小，旋转的同时要一直保持按住开关），然后往后一拔，就可以抽出来了。下面也借用几张图片加以说明。（以下三张图片圴来自网络）

抽出开关后，把开关插头拔掉（最好记一下标记位置，记得怎么正确装回去），可以看到插头有个8号脚位（英文标示LNL）是空的，将线头插进去就可以了。

再把开关按原位装回就可以了。

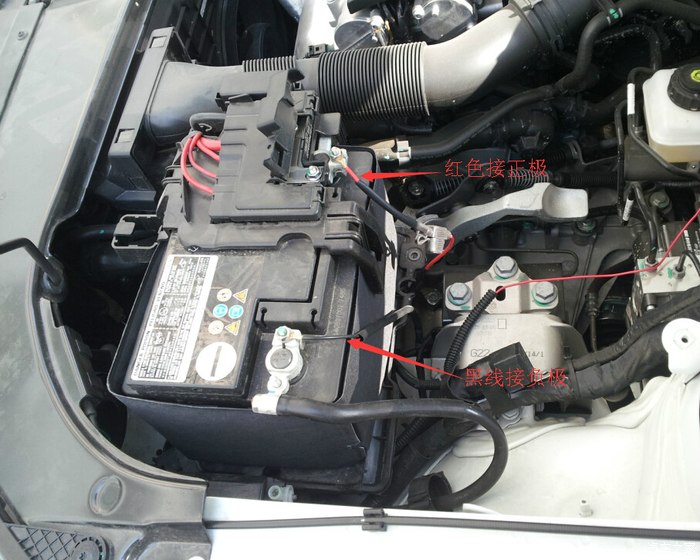

接下来接电源线，红色线接正极，黑色线接负极。看下图。

再近一点。（电瓶正极盖子是可以直接掰起来的，不用拧螺丝）

雾灯线接好，开关线接好，电源线接好，就可以先测试一下，把大灯开关拧到示宽灯上，往外拔一格，看看前雾灯亮不亮，再拔一格，后雾灯也会亮起，也同时看看前雾灯亮不亮。都亮了，说明安装成功了。

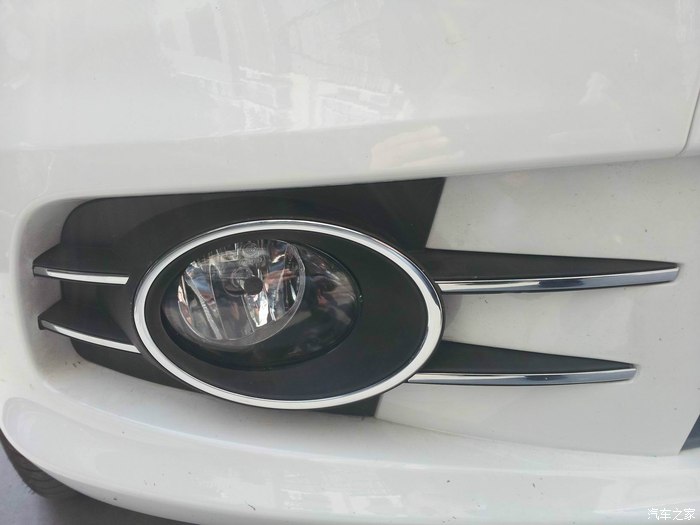

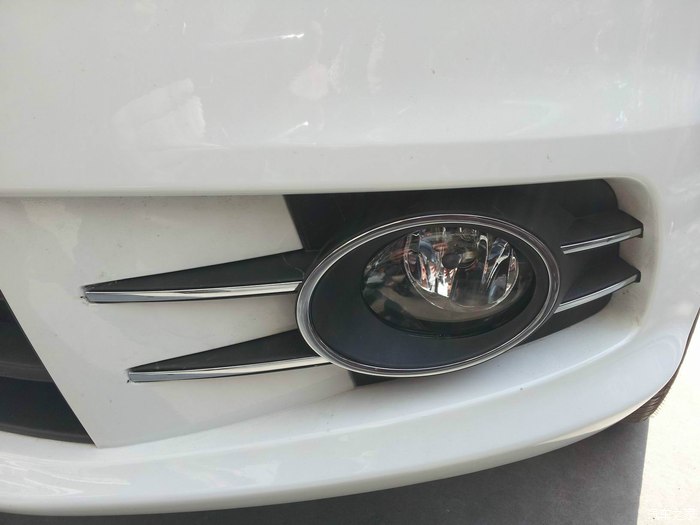

整理一下走线，装上大灯开关下面的塑料护板；再整理一下发动机仓的走线，盖上电瓶正极盖。最后就可以装上雾灯框了。只要雾灯框去前护板之前基本贴合就可以了，雾灯和雾灯框之间多少都会有些缝隙的，只要不是太大就行。看看我装的效果。

难得休息一下，从下午1点多写到现在，终于整完了。版主给射个吧！！！

（元旦快到了，有想装雾灯的宝友们可以准备动手了）

================================***结束================================
