标准版详细的加装导航记录仪后视，改装方控作业！
双十二淘了个7寸电容屏DVD导航一体机，送倒车后视加行车记录仪。包安装和不包安装相差了204块。农民工赚点钱不容易，为了省点钱给孩子买多两件漂亮衣服只能自己装了。论坛也有几个前辈装了方控，看得我心痒痒的，这次顺带连方控一起买了。花了三个午休的时间全部搞定了，咱看图介绍。
等了两天导航终于到了，不过也已经晚上了，第二天才能开装

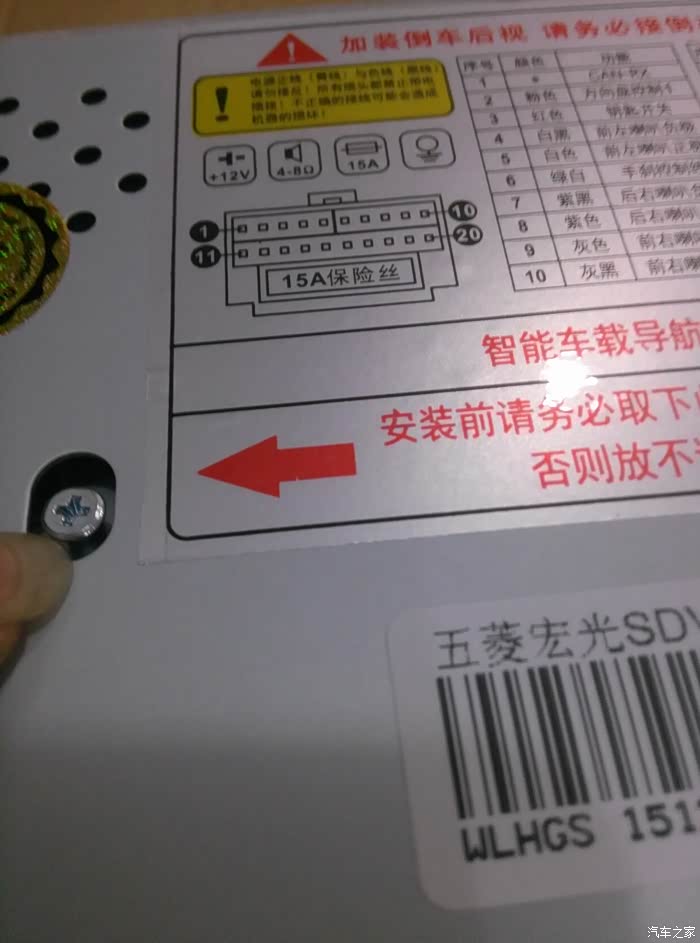

这是导航dvd固定螺丝，安装的时候必须拆下来，不然放不进碟片
首先拆开这个叫什么？我都不记得怎么叫了，大家看得懂就行了

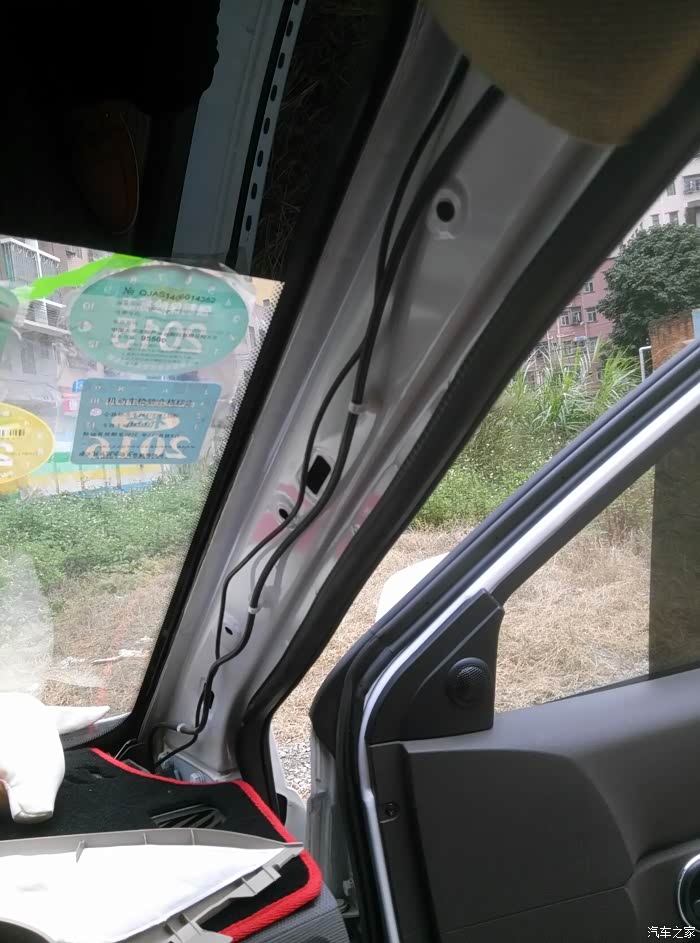

然后拆开B柱对吧？行车记录仪的线已经穿到上面了，

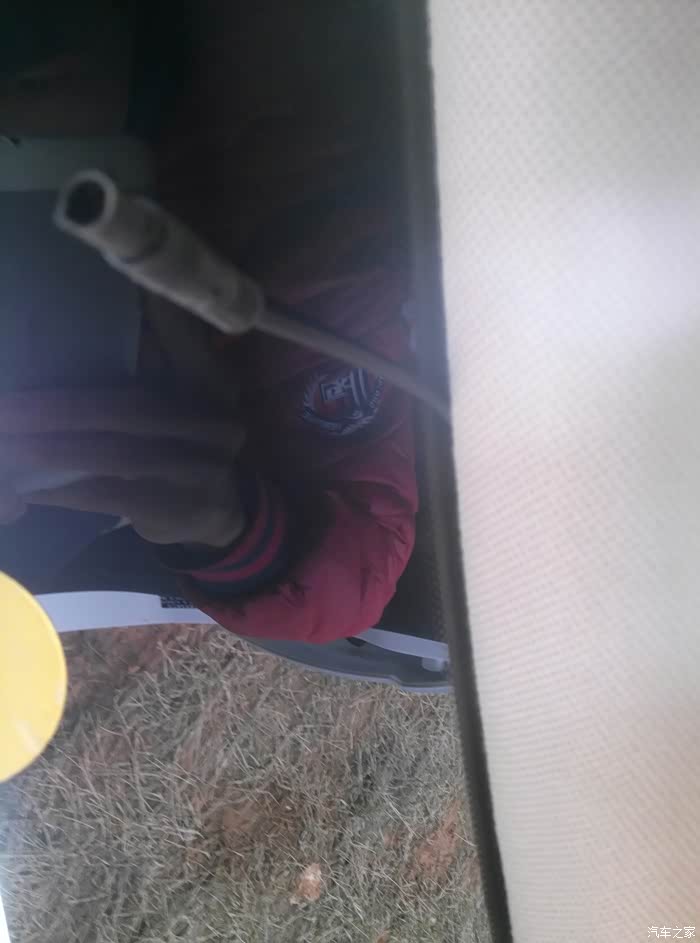

记录仪插头，线全部沿着顶棚塞到车内后视镜这
导航天线放这里测试下信号，再固定

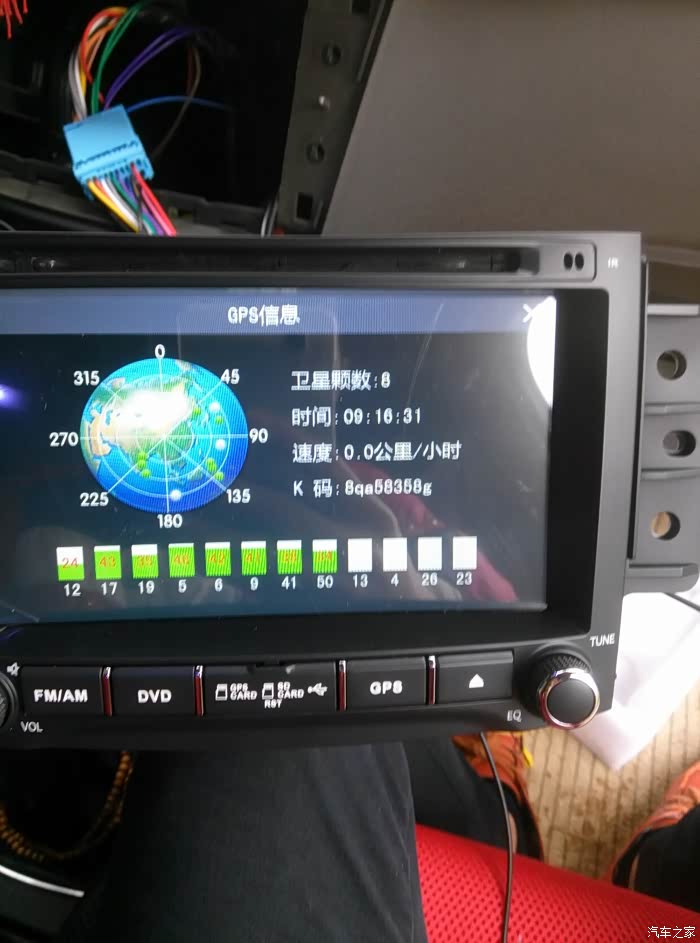

搜星正常，信号不错，那就可以固定信号接收器了。导航的插头和原插头对插就可以了，这个大家都懂就不必多说了
接下来得拆开导航拉后视的线了，黄色插头就是后视的线了，从头拉到尾

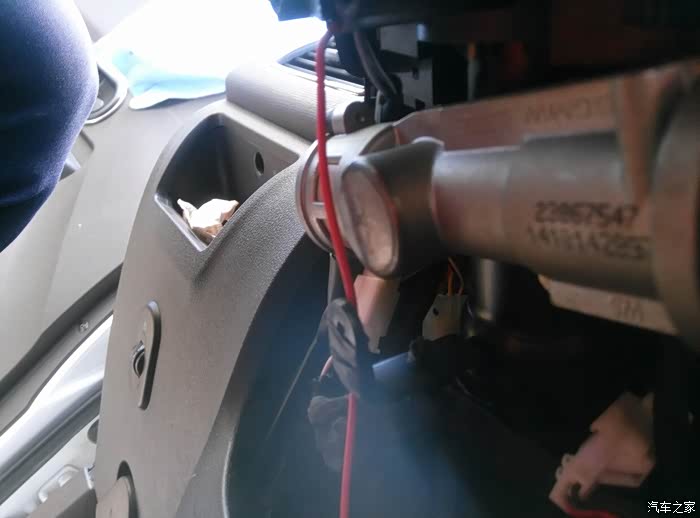

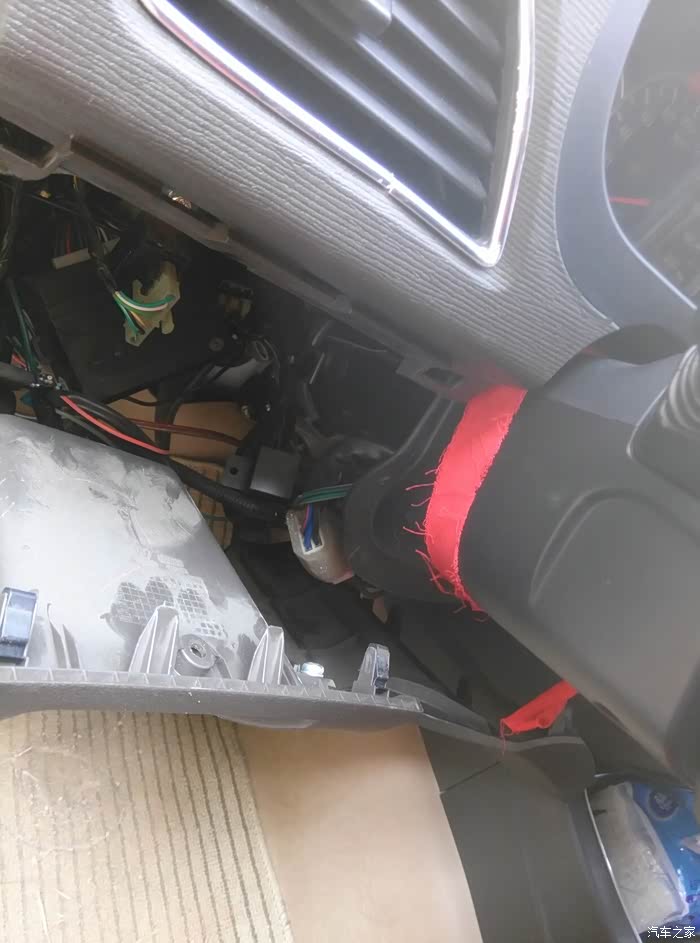

拆开方向盘下面的面板，三个螺丝，不过得小心大灯高度调节的插头，开机头盖的开关后面有个螺母得松开

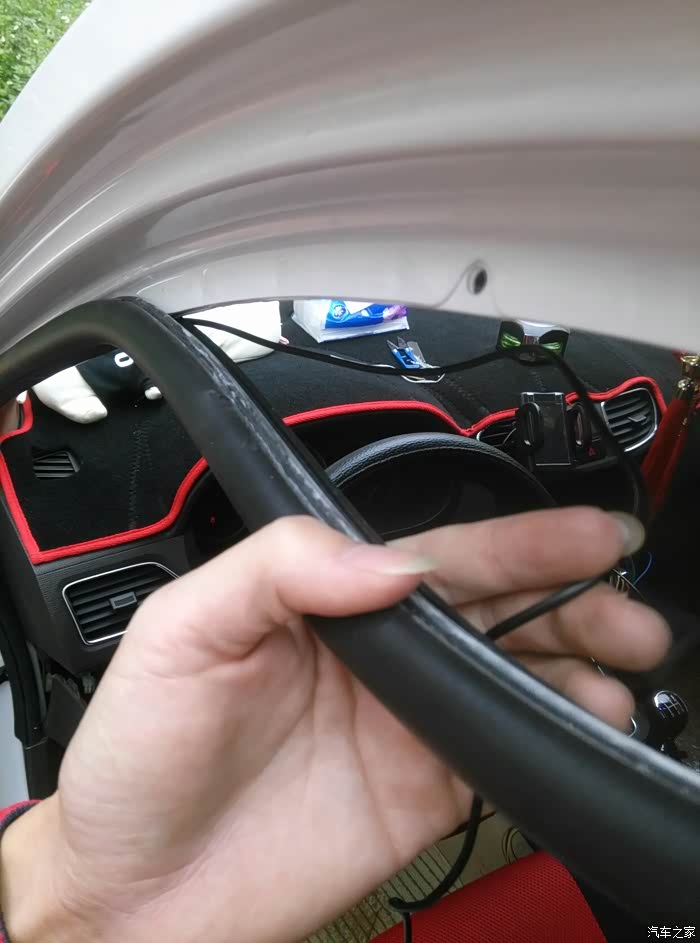

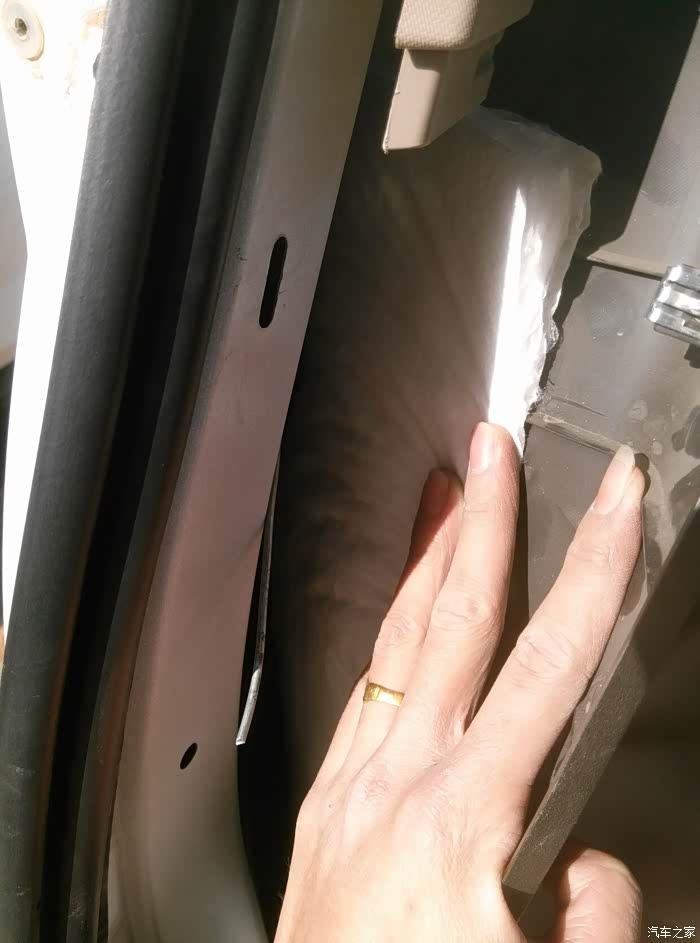

沿着密封胶条往后面拉，刚好能包住这条线
一直塞，到这里得停一下，把后面该拆的先拆下来才能继续拉线

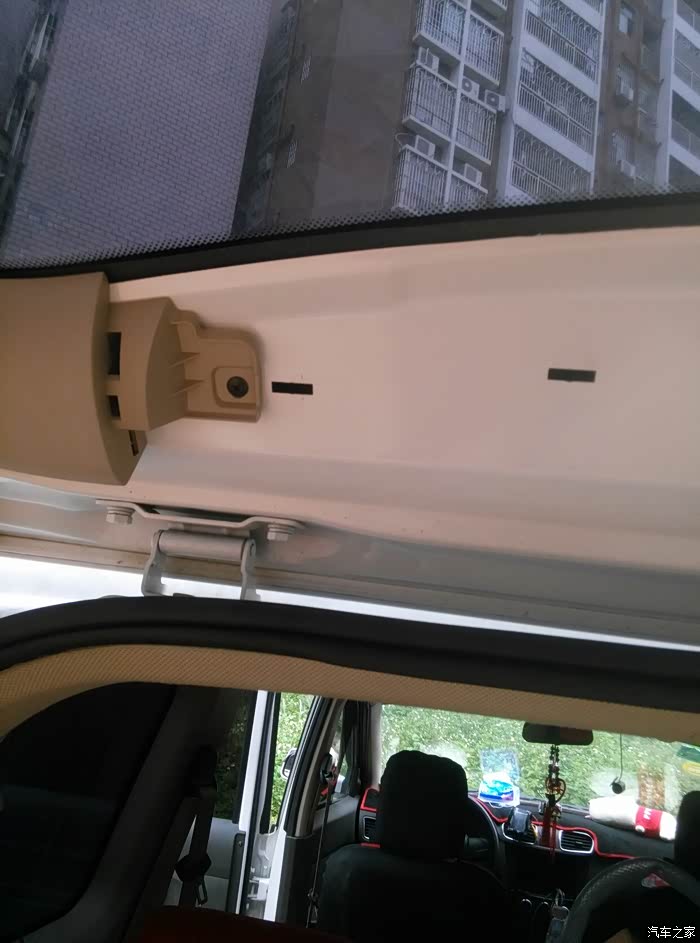

先拆开中间再拆两边然后才能拆尾门板

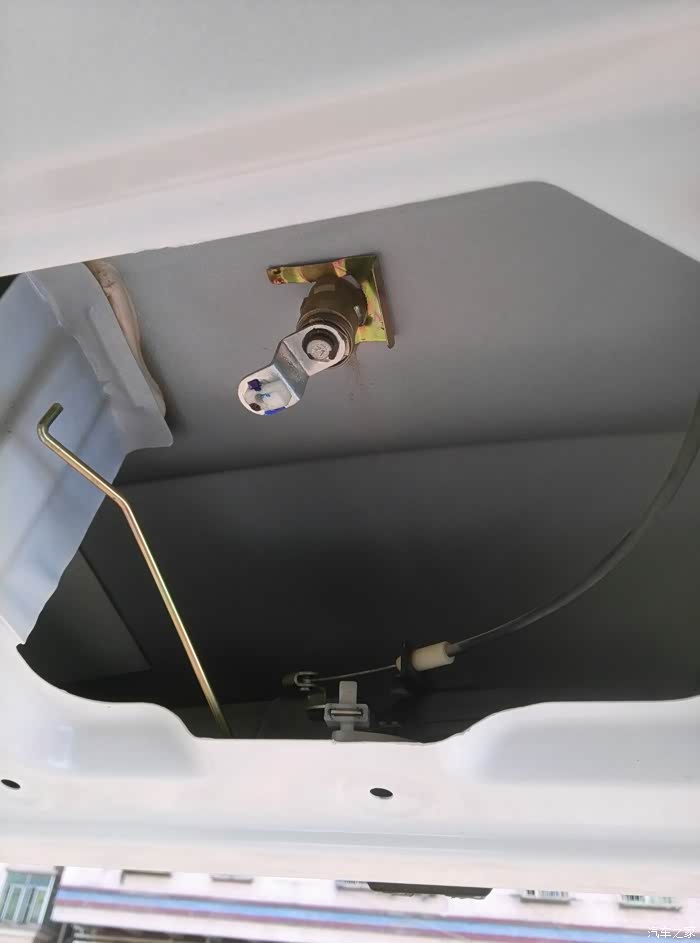

听说拆了这根铁尾门用钥匙就打不开了，我顺便拆了
拆开这里用跟线或者铁丝把后视线拉出来
用尾门的那根铁带着后视线穿过这里

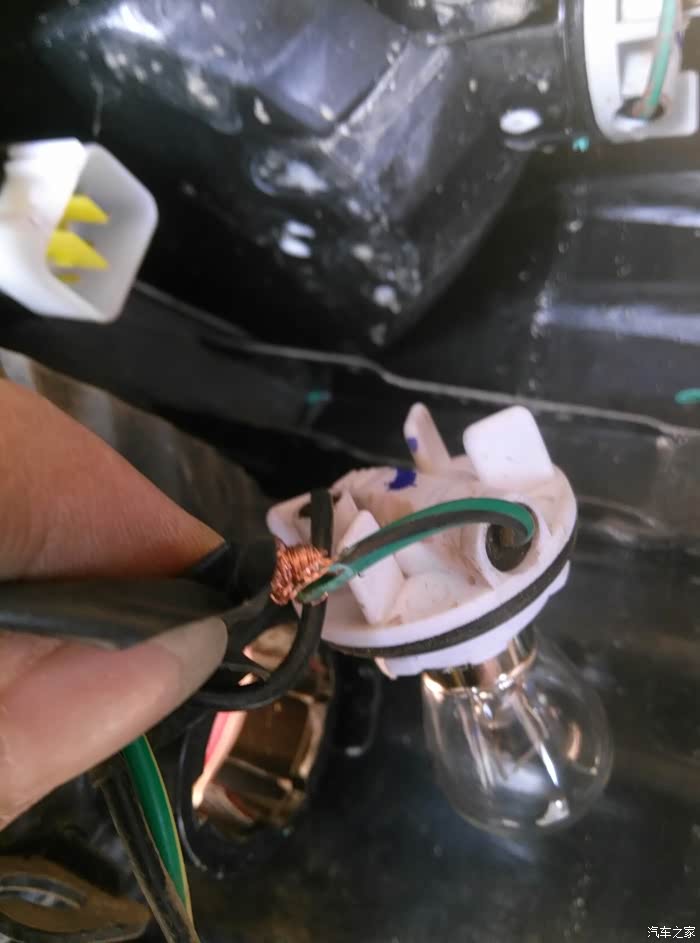

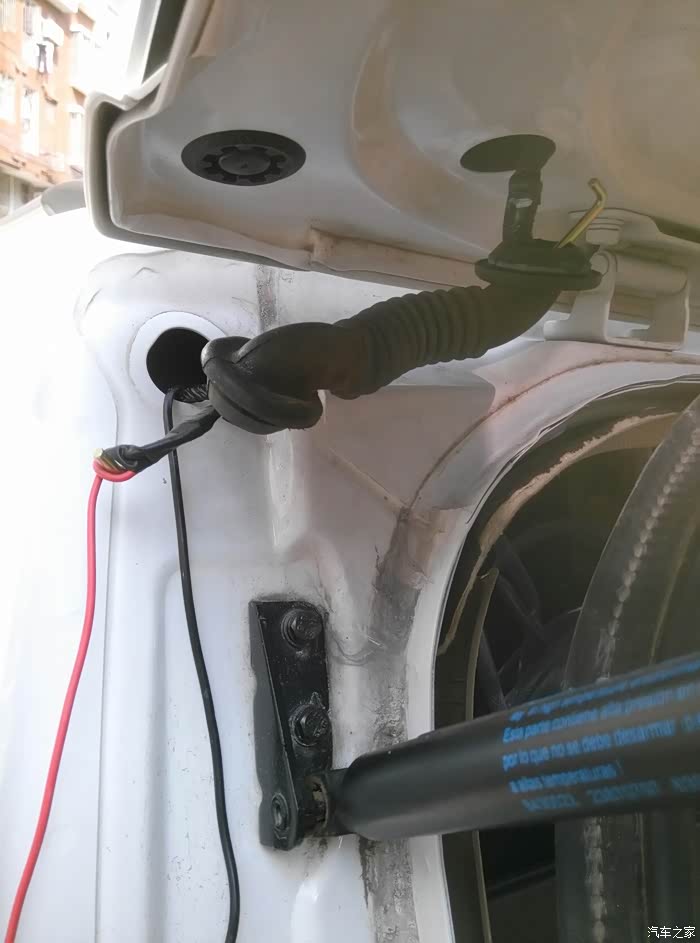

拆掉尾灯，找到倒车灯的正极线，黑绿色，找根三四米的线接上去

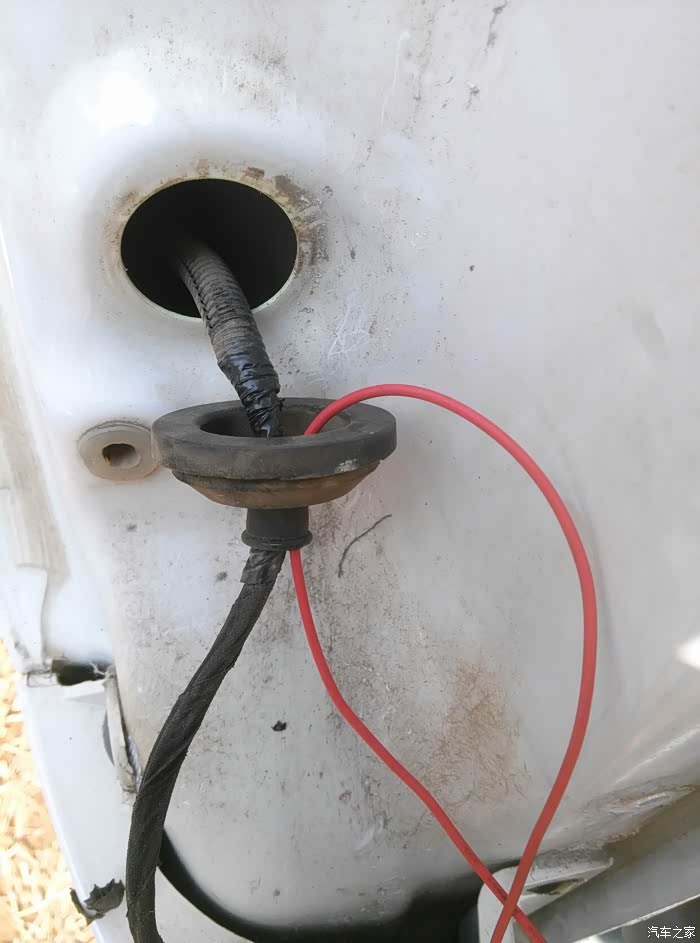

把尾灯线的密封圈拆出来线才好穿过去，

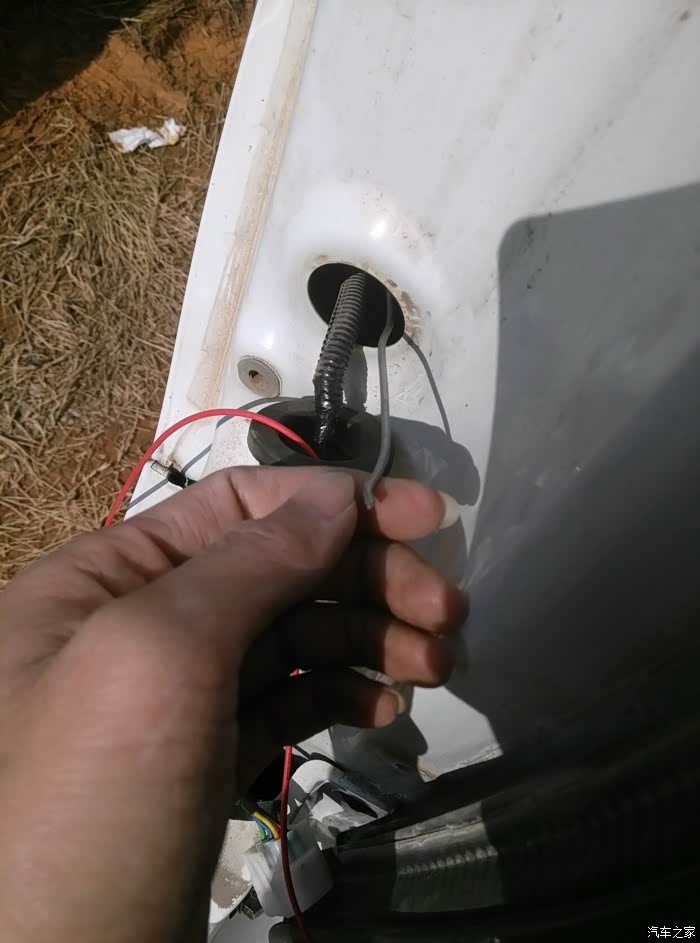

找根铁丝这里进去
铁丝这里出来，装饰板得拆开才行，然后把线拉出来
线拉上来就得接线了，两个插头对插，尾灯拉上来的线和插头的两根红线接一起，后视的黑线搭铁，也可以不搭，

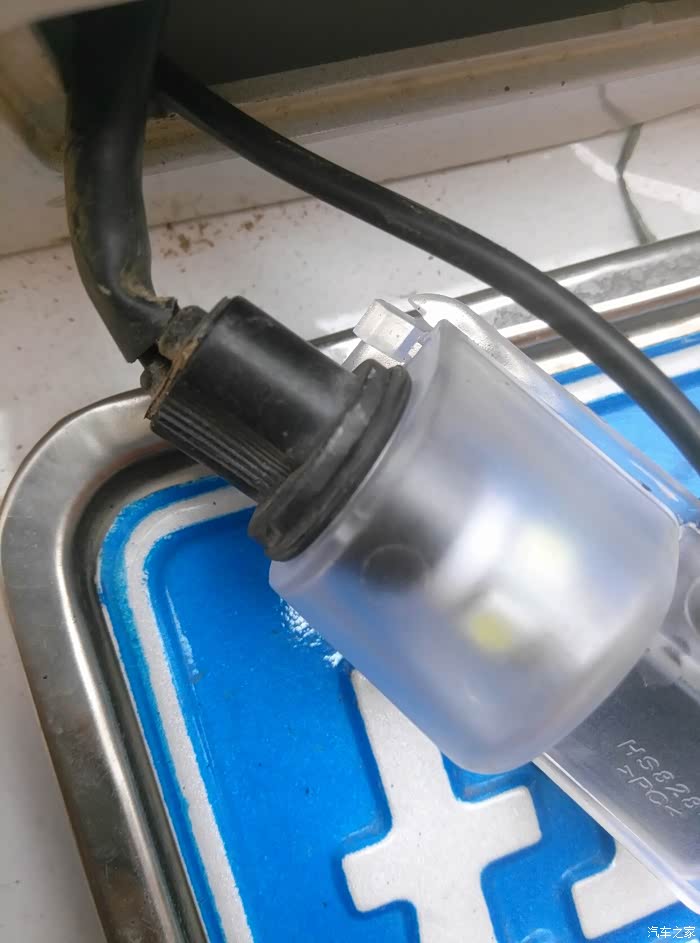

后视摄像头，拍照灯记得在原来那个灯壳把密封圈取下来安装到后视上面去，不然灰尘会跑进去的，后视的安装忘记拍相片了

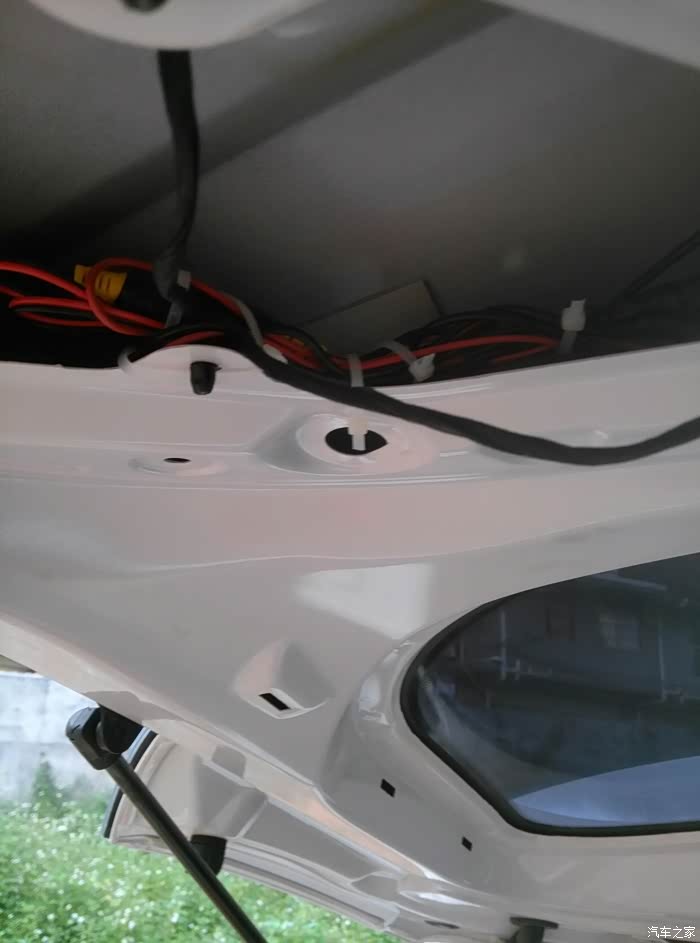

线全部绑这里了。

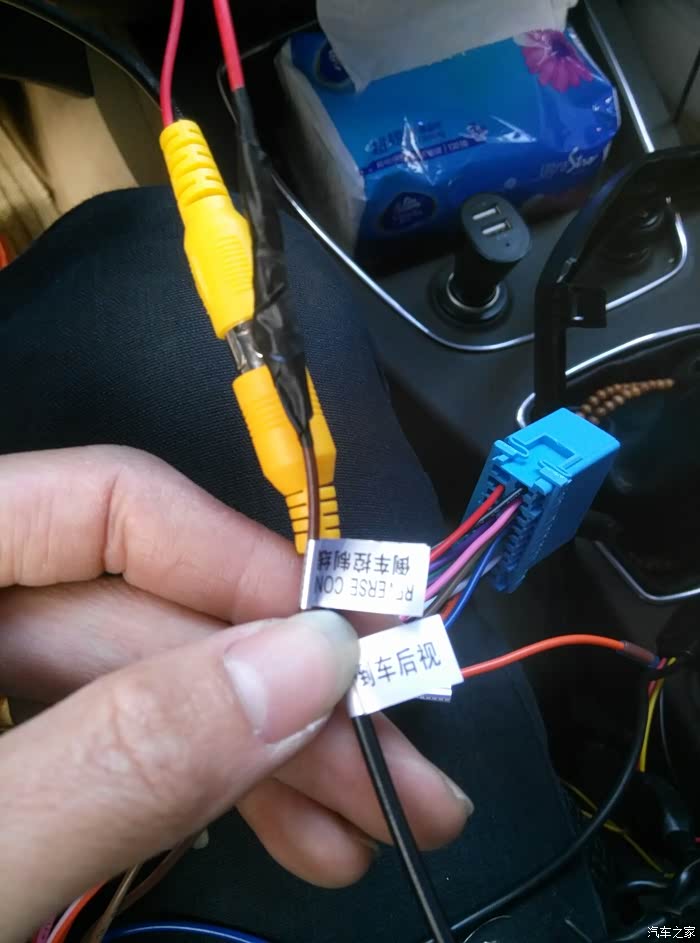

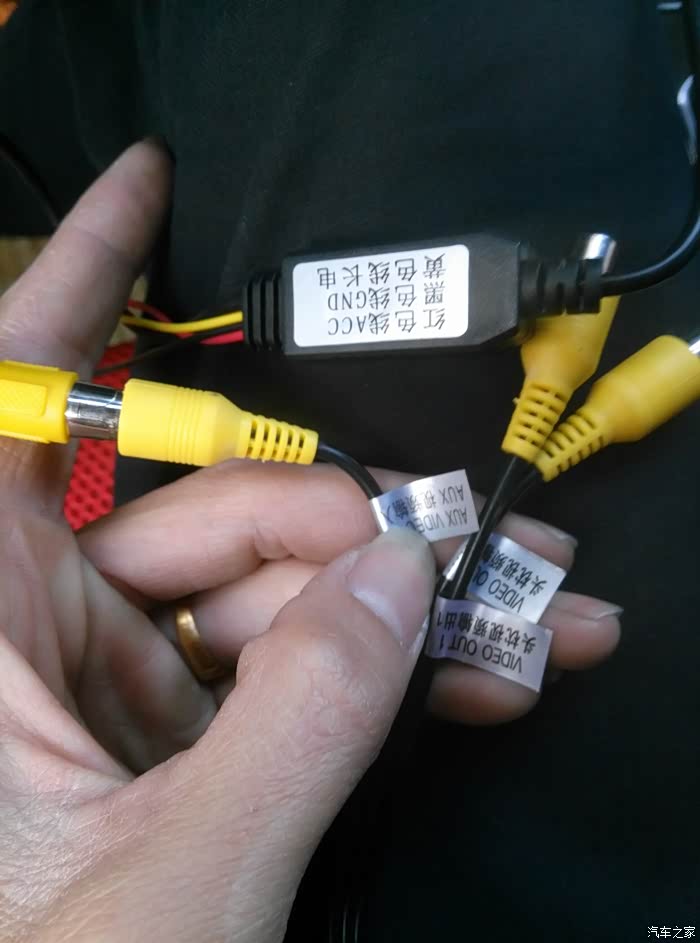

这是前面的接线图，后视插头对插，线就接在倒车控制线上，很简单

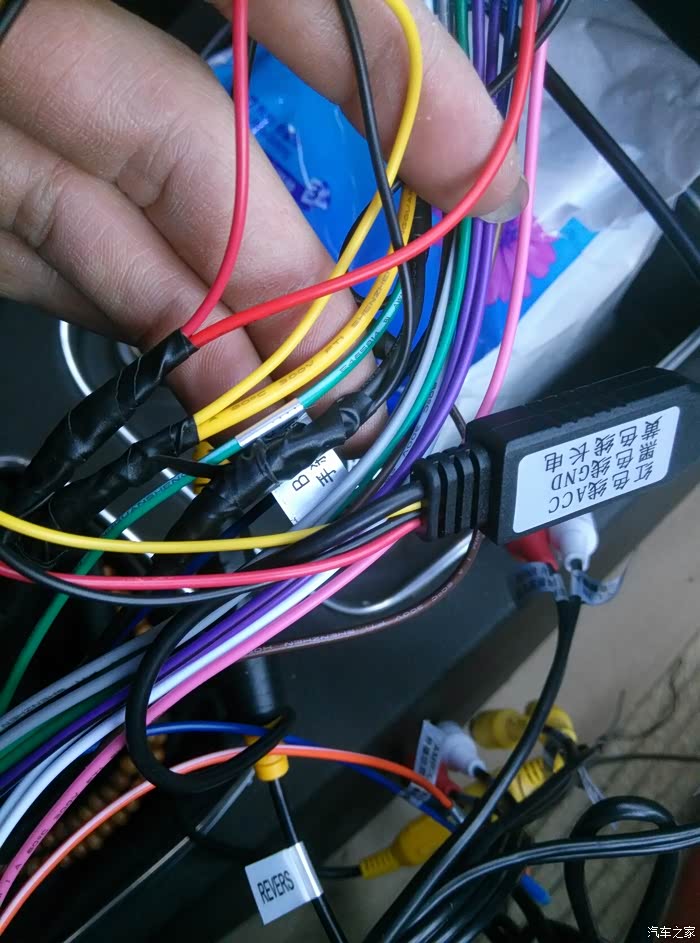

记录仪接线，插头对插，红色接'ACC,黑色接负极，黄色接长电，反正都是颜色对接，很简单
颜色对接，哈哈，全部接在导航线上，不接原车的

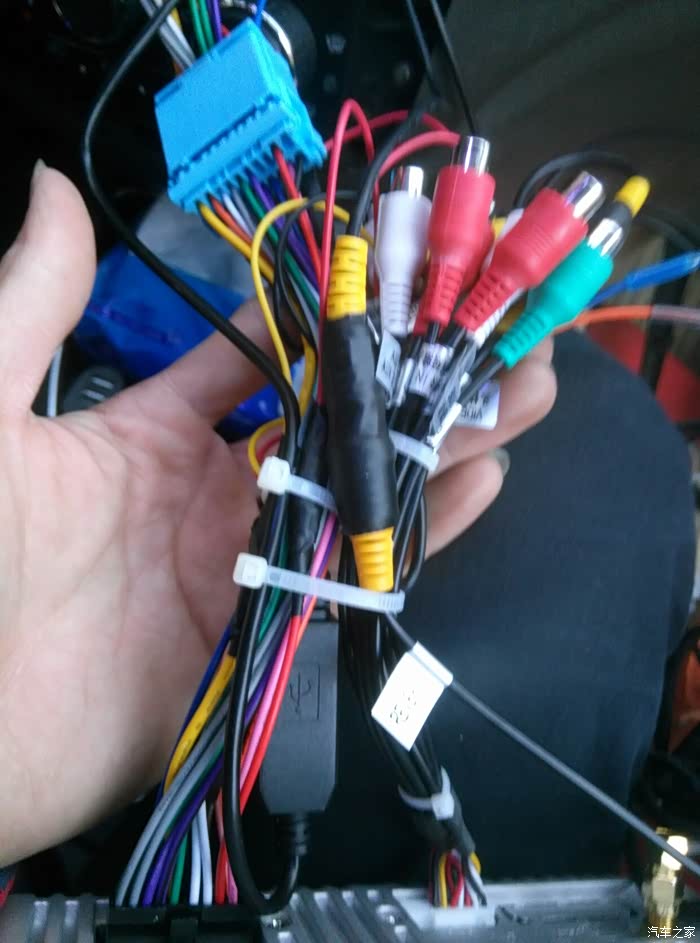

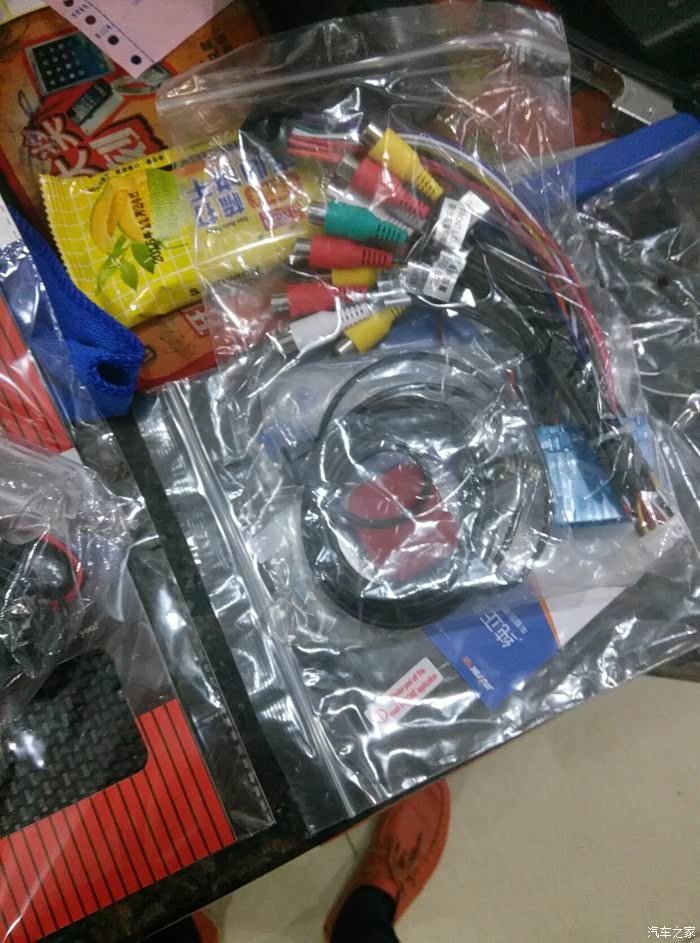

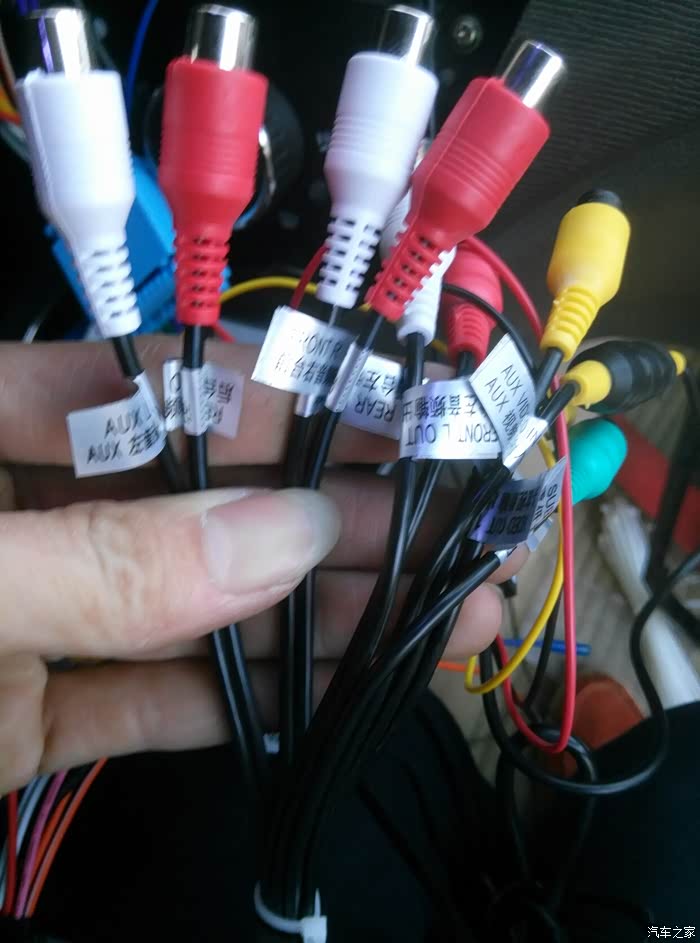

这堆线头什么都有了，头枕视频输出线都有两根，只是经济不允许改那么多而已
所有对接的插头记得用胶布包起来，以免行车中脱落，顺便把所有线束绑起来

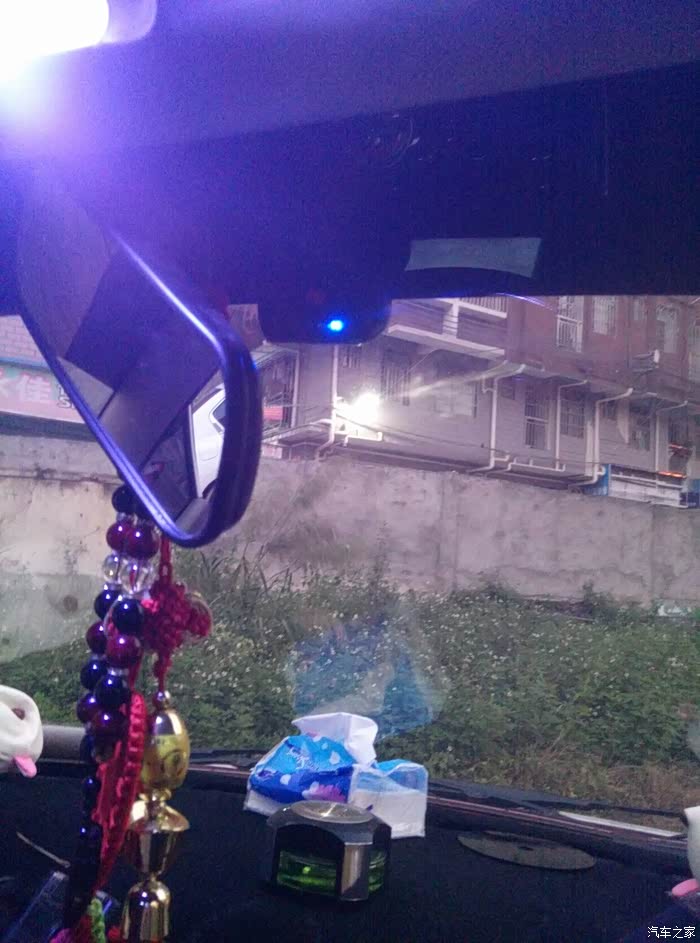

记录仪接上，

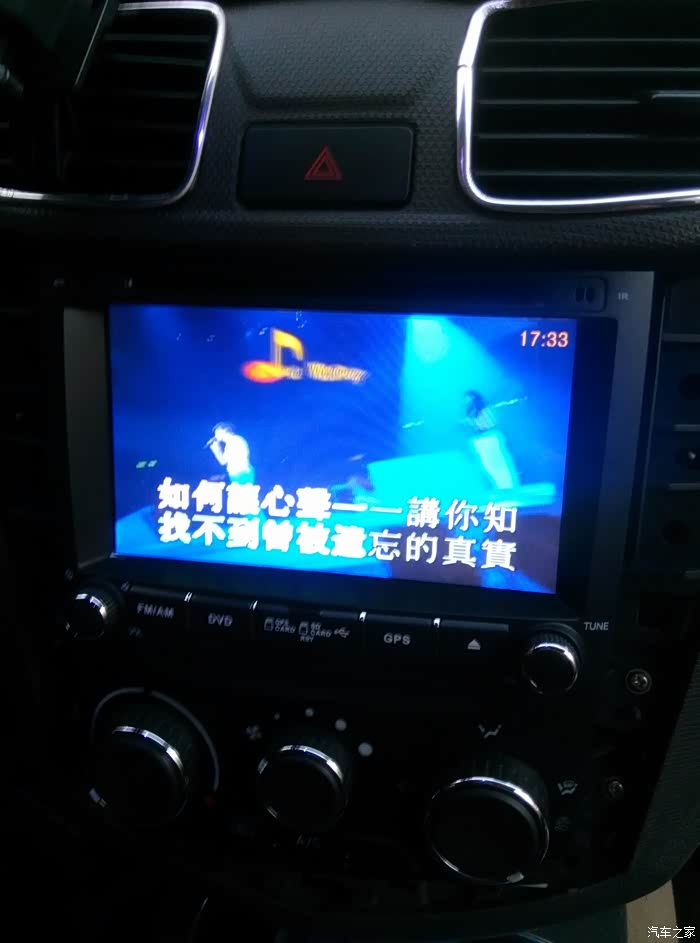

导航装上试机，这是下午休息时间才装机试的，送的dvd碟好差

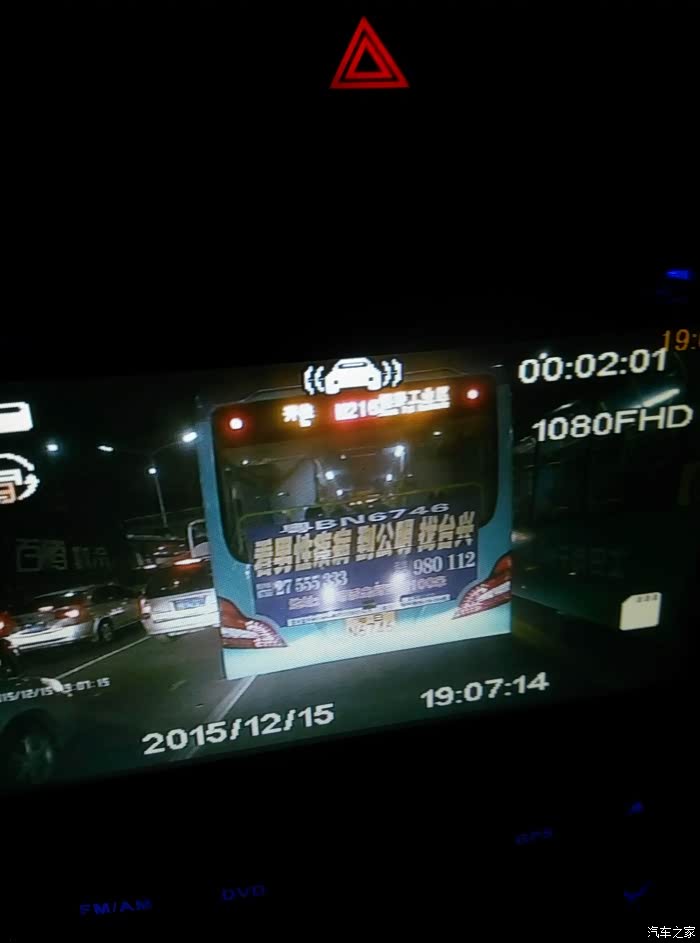

记录仪一般，能看得清是不是碰瓷就可以了，我着过一次道了，不过反应快，没出事

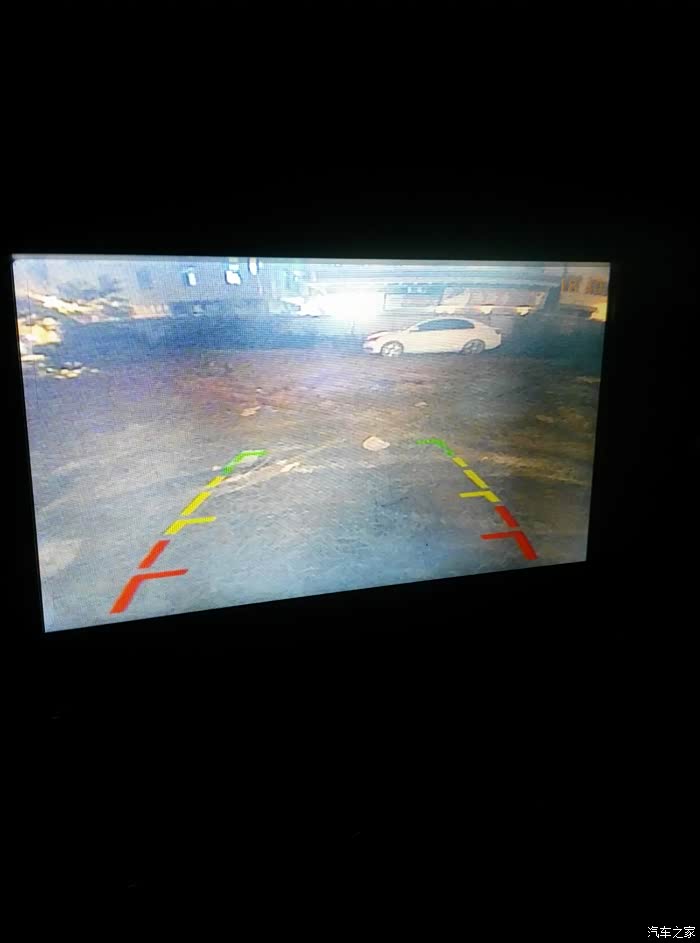

天慢慢黑了，后视也是一般般，
既然全部可以用就把拆出来的全部安装上去，顺便去接老婆下班，等红绿灯照的，
这是手机拍的，对比下。

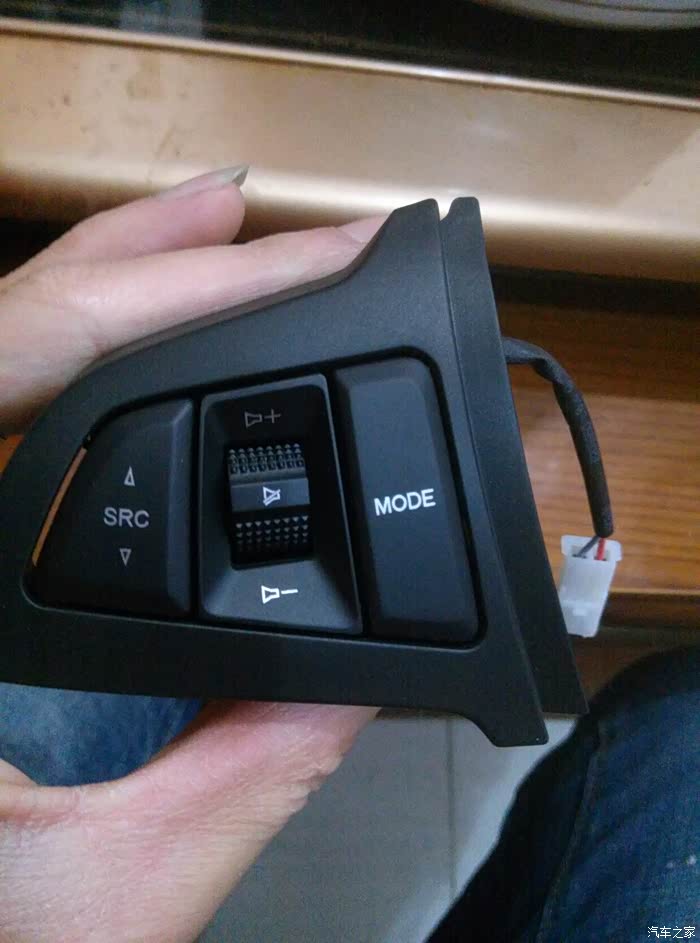

装好导航第二天这家伙也到了，那就装去

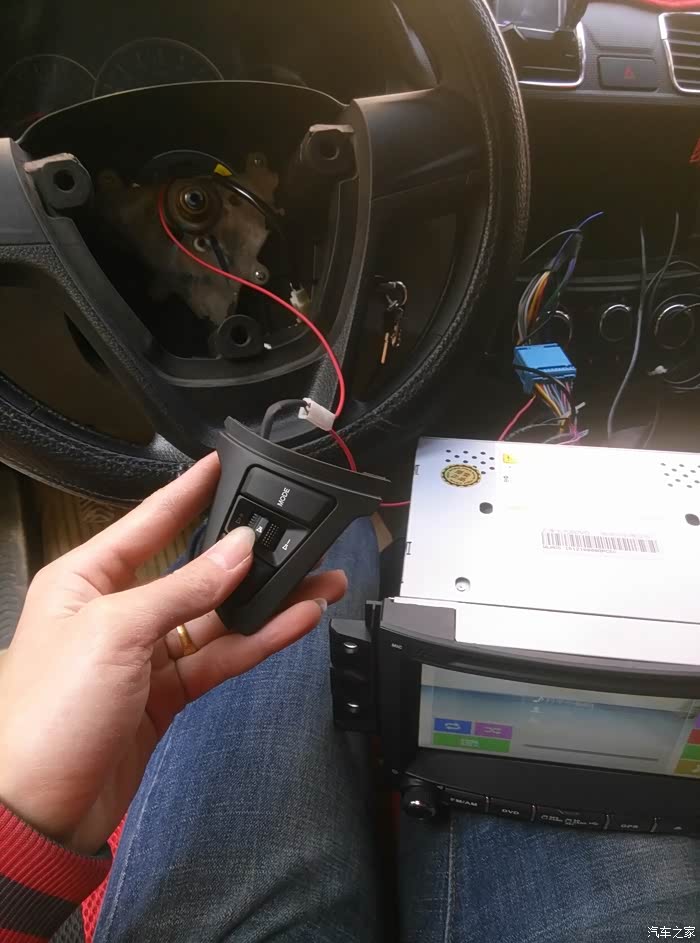

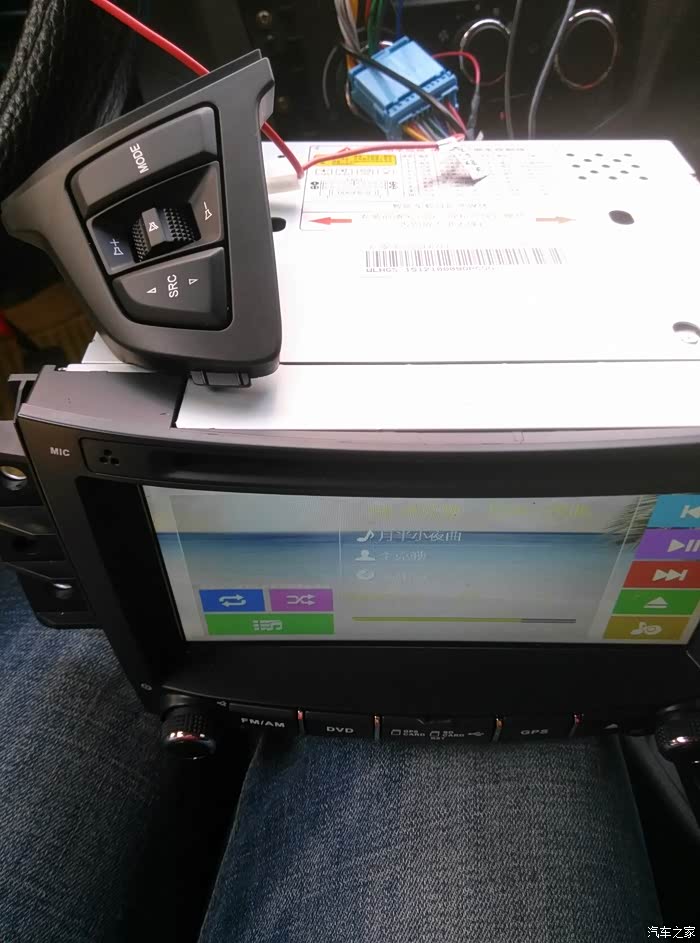

先在导航上测试一下看能不能用，红色线接方向盘控制二，至于为什么不接控制一等你们买了导航就知道了。灰色线搭铁，，测试正常就开拆

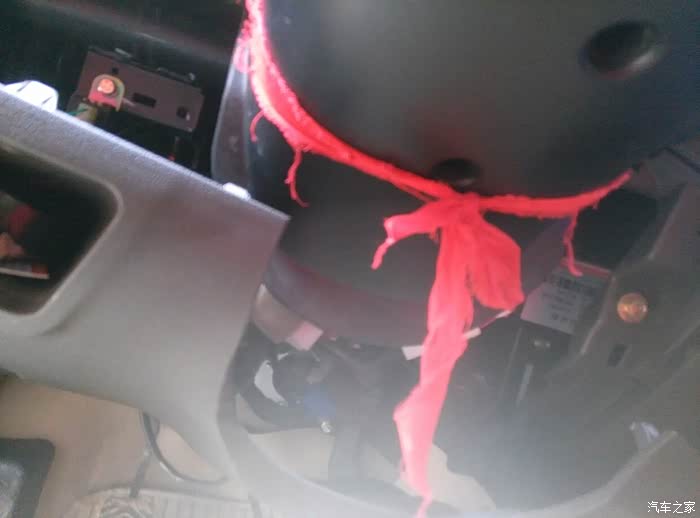

这跟红绳双新亮哥给我就没解开过，今天必须解下来了

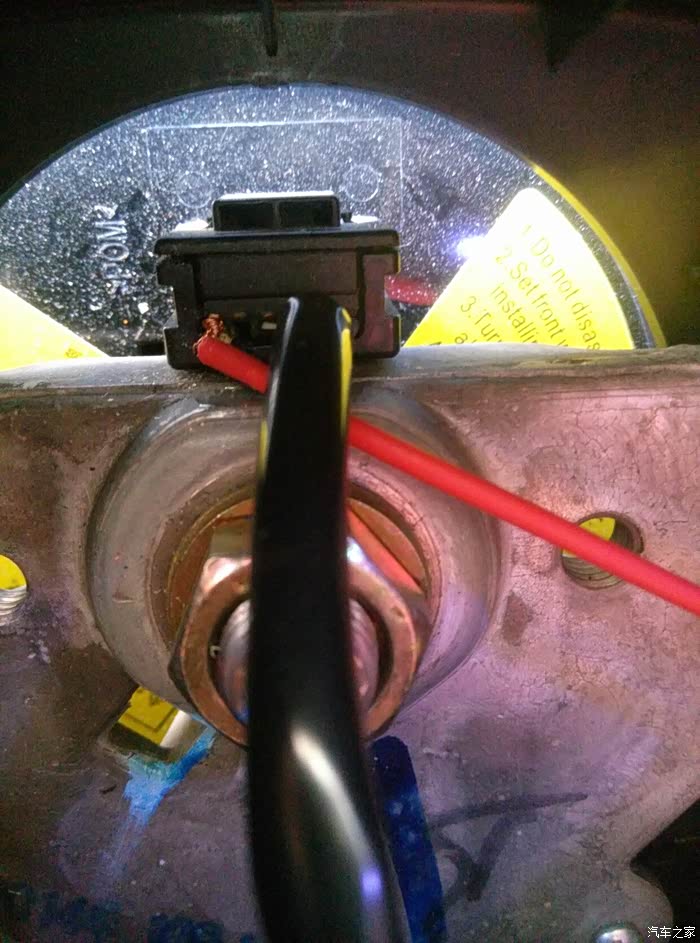

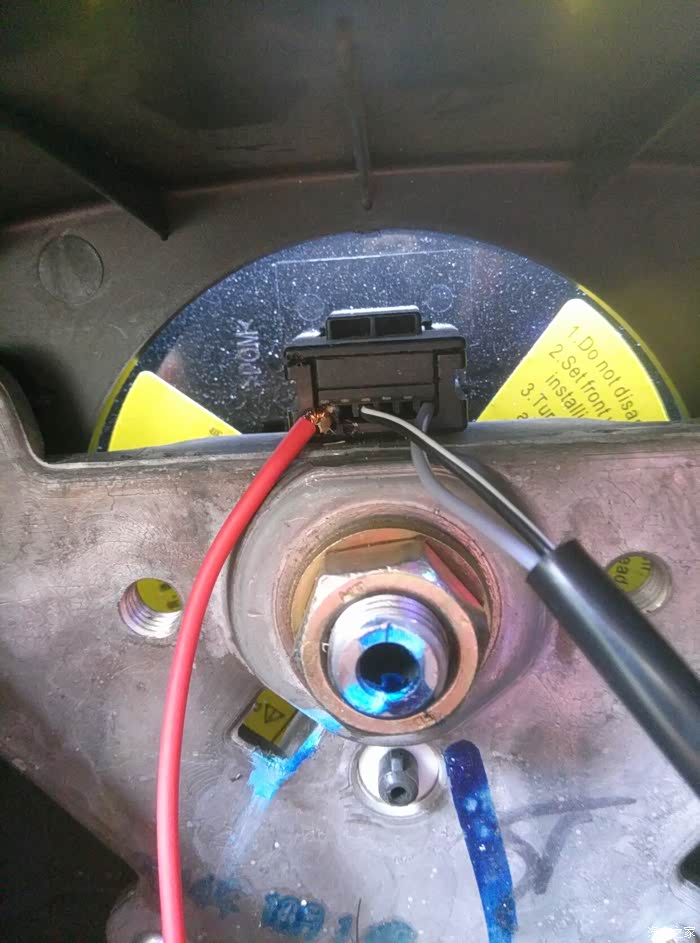

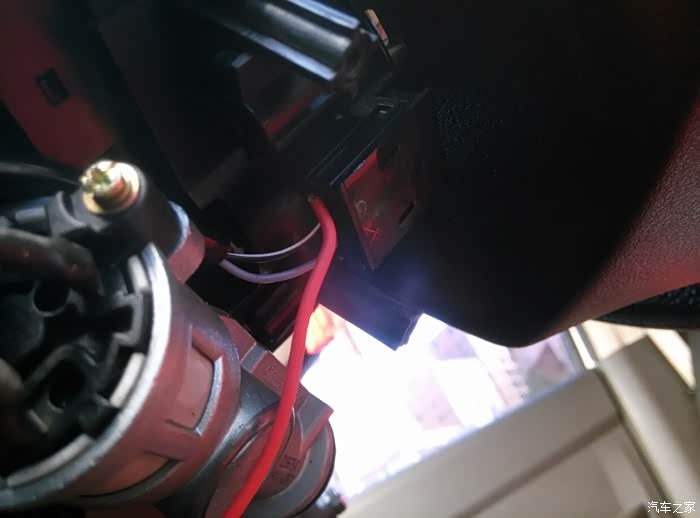

上面接第一个孔，看到孔上面那铜色小点没，那是铜片，得用工具把塑料割开才能导电，为了这个我弄错了好多步骤，浪费大把时间，头都晕了，都不导电，幸好有个前辈告诉我。
下面也是接第一个孔，对应的。那个孔也是得和上面一样用工具弄一下加大接触点

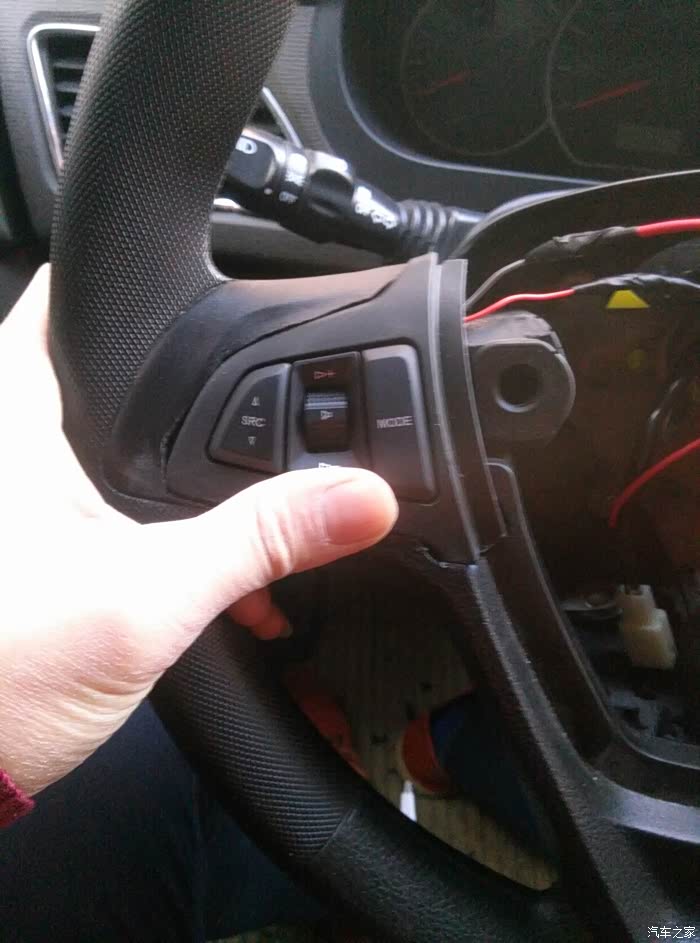

接好之后试机，ok。一切正常。

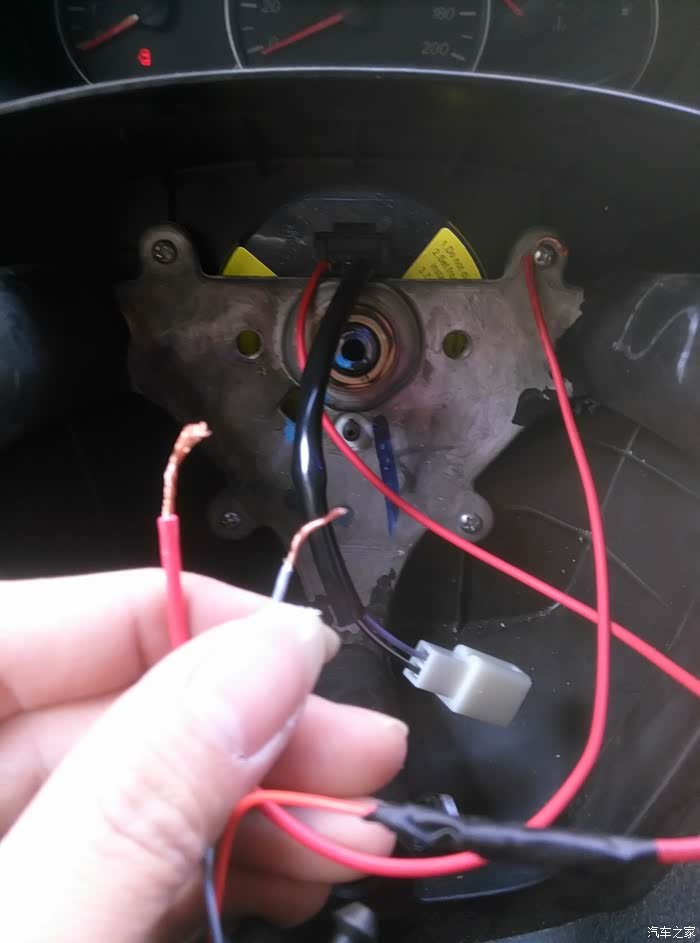

搭铁线接这里没用的，只能接到喇叭线上面去，喇叭线黑白的是正极，灰的才是负极，别搞错了。照片忘记拍了
下面的我用胶布固定在这里，怕过烂路时掉下来，我也是学车友用牙签插进去。
上面的本来也是，后来换了。

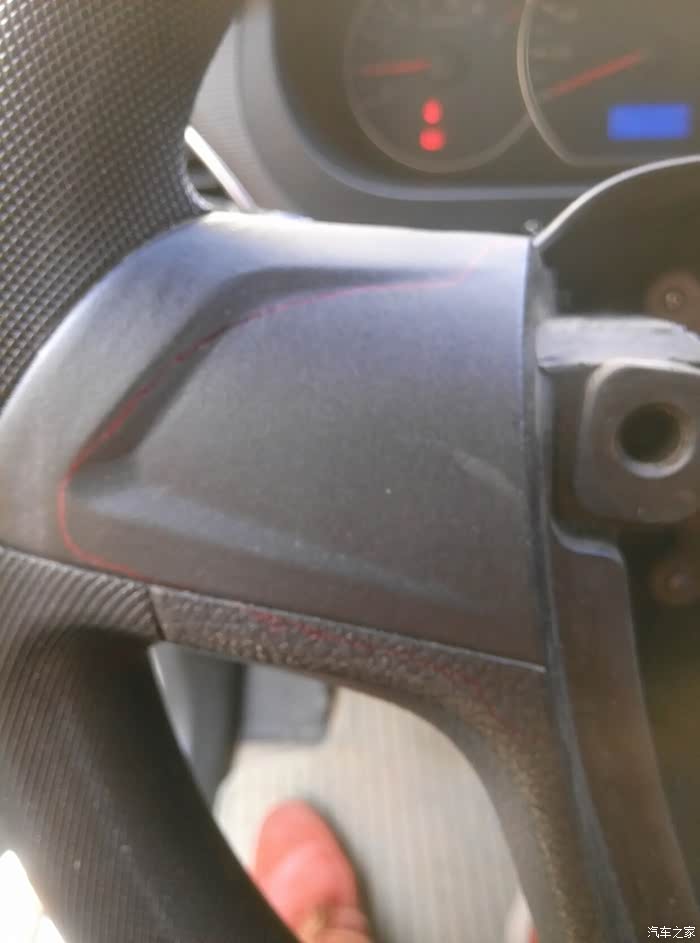

先画个模型出来
再画到到方向盘上面

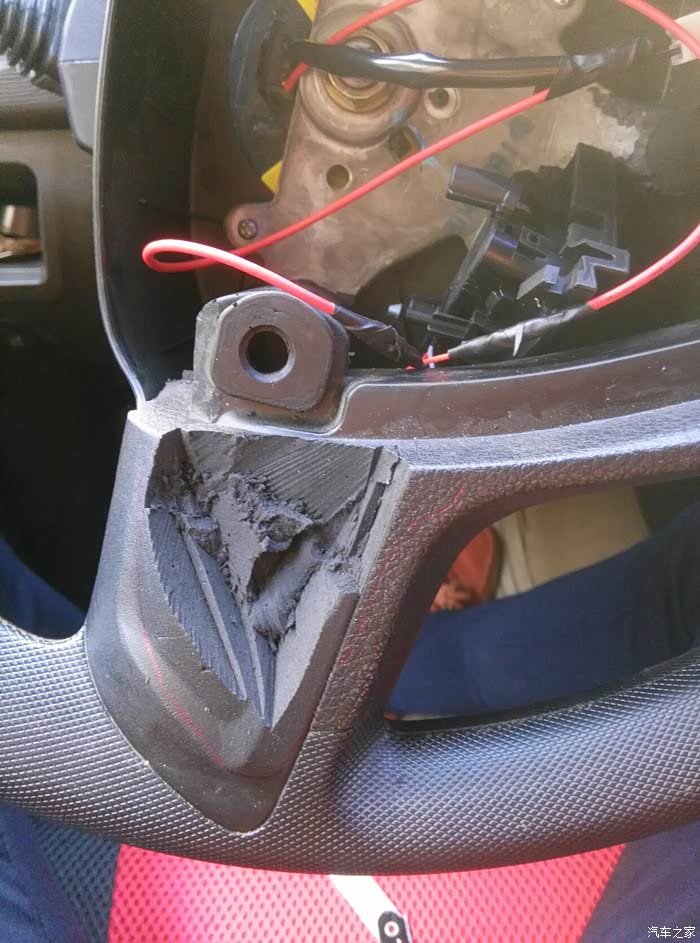

开始切割，不要心痛，先弄小点，然后慢慢试准了再挖，不然挖太大就难补救了
慢慢试准
没有买工具刀，挖好手就成这样了

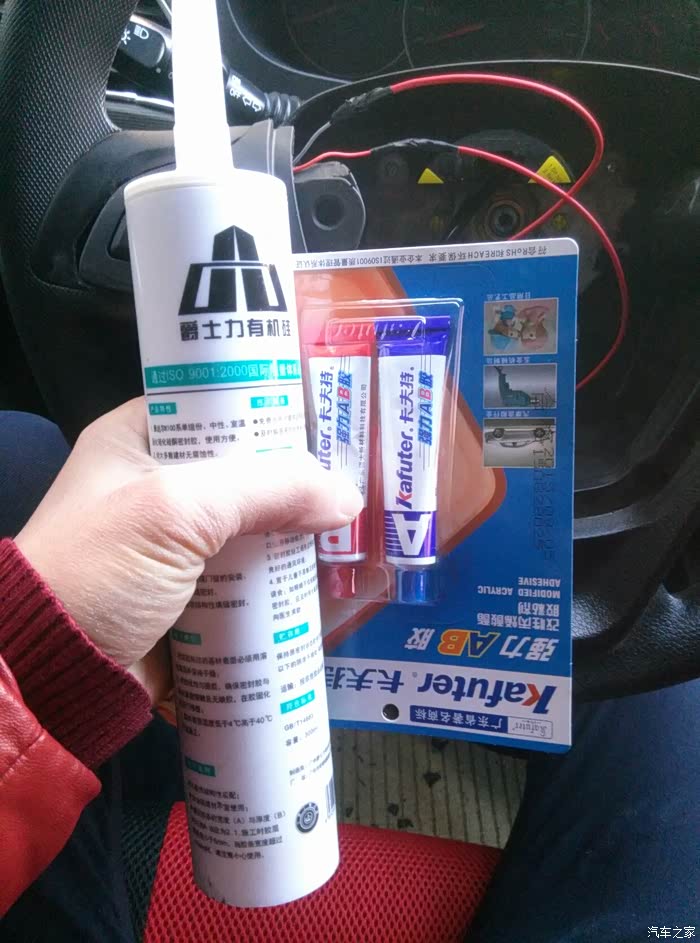

我用502怎么也粘不稳控制器只好去买了这两样，看那种好用，玻璃胶8块钱，AB胶3块
事实证明AB胶也不行

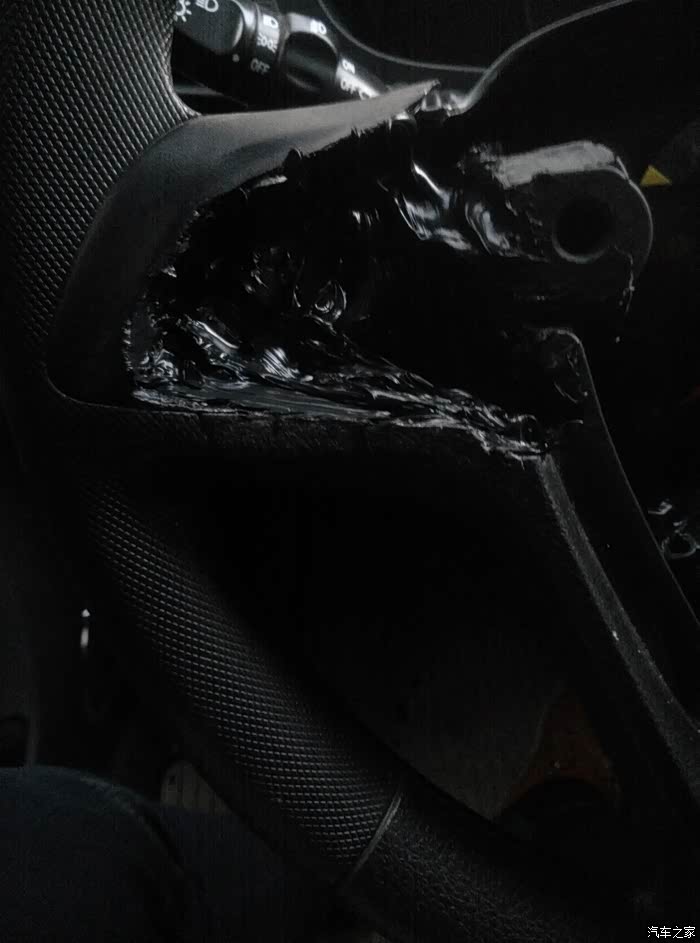

只能用玻璃胶，我全弄到里面去，尽量多点，，，然后放进去等地二天玻璃胶硬了再弄

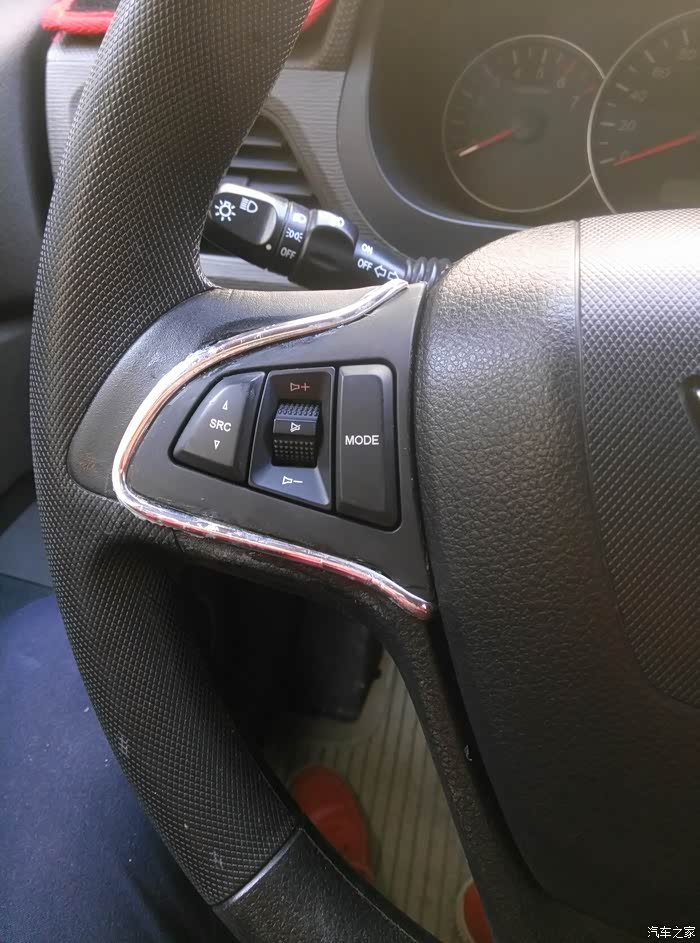

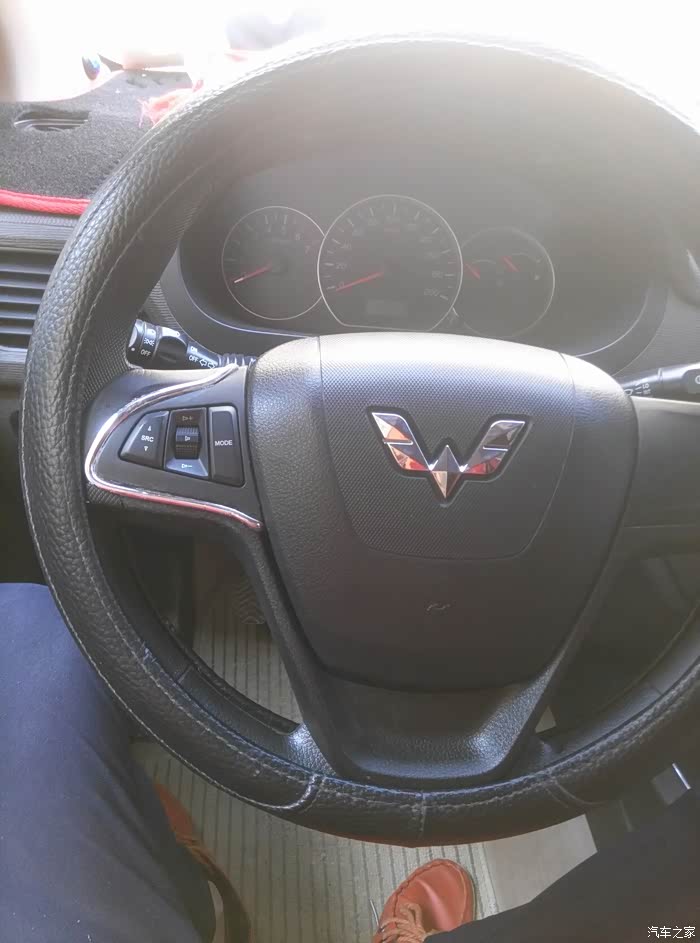

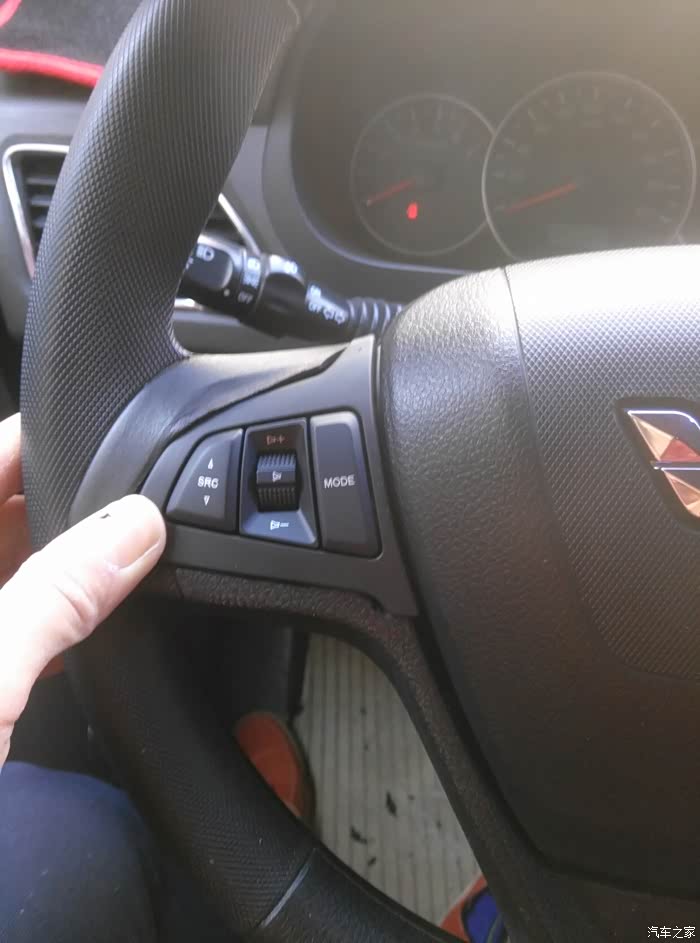

这是全部整好的照片了，忘记拍没贴亮条的照片，这也是我突发奇想的，没贴的时候很别扭，又不平整，倒不如整条亮条上去，我是拆原来我贴出风口那条用502粘上去的，看到没，出风口那亮条不见了
清理了一下那胶水没那么难看了，等哪天再找找看有没有合适的亮条再整过

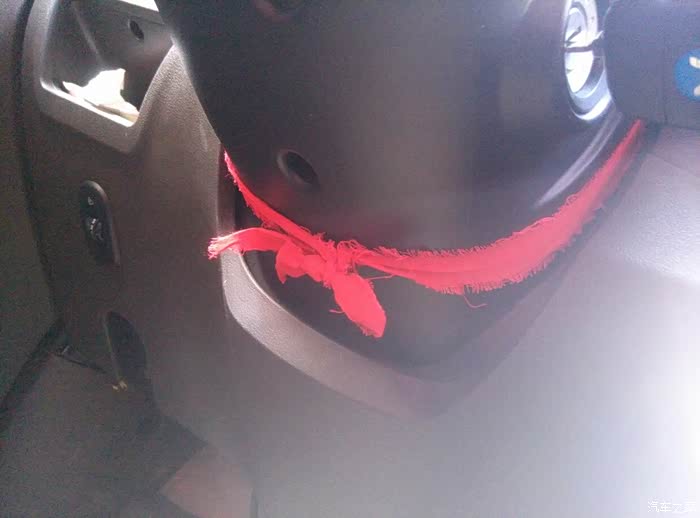

最后记得把红绳系上去。
导航图片，能够手机互联，不过还没试过。本来想买八寸的可想想还是算了，贵太多了。不如实际点为孩子省点零花钱不是更好
舒适版的CD机要的联系我
在这里得谢谢这位大哥，是他指导我如何接遊絲的，不然有得我頭疼了

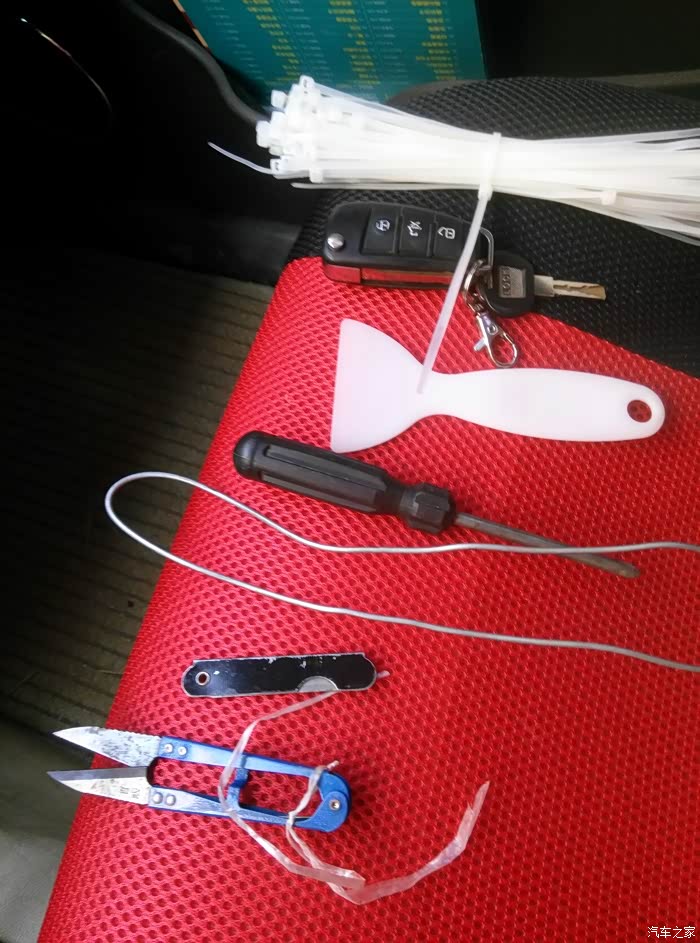

這就是安裝導航方控所需要用到的工具
