倒车影像保险杠和牌照灯两个位置体验
背景资料：
本人的车买车装的行车记录仪，记录仪有倒车影像功能，但是四儿子没有给我装。之后一直想装，但是一看不兼容就没有装。昨天淘宝又看了下，然后问了问，对方说能装，果断买，78摄像头加线。

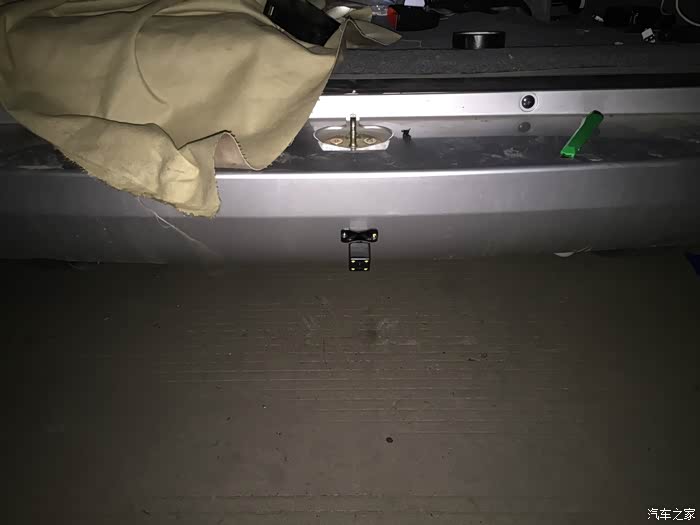

然后上次摄像头撞到了保险杠哪里，用了一天发现视线有点高。今天换个位置装到牌照灯哪里
走线是从后视镜---顶棚右边---尾门--明线绕过后门---后门进洞（底下倒车灯线沿着胶条）--进后门--牌照灯穿出来。
game over
本人的车买车装的行车记录仪，记录仪有倒车影像功能，但是四儿子没有给我装。之后一直想装，但是一看不兼容就没有装。昨天淘宝又看了下，然后问了问，对方说能装，果断买，78摄像头加线。
然后上次摄像头撞到了保险杠哪里，用了一天发现视线有点高。今天换个位置装到牌照灯哪里
走线是从后视镜---顶棚右边---尾门--明线绕过后门---后门进洞（底下倒车灯线沿着胶条）--进后门--牌照灯穿出来。
game over

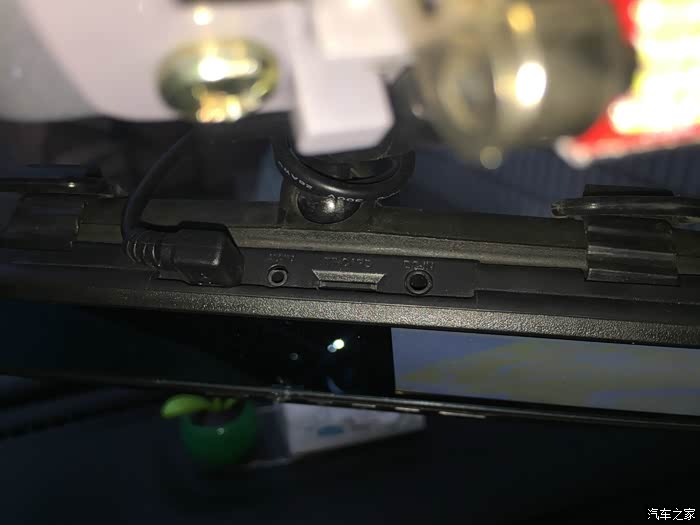

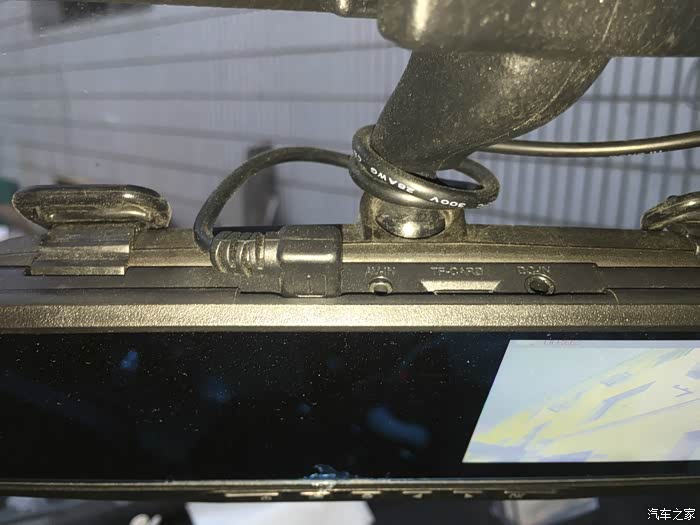

这就是记录仪借口，有三个，一个是电源插口，中间小的（比耳机插口小）是倒车影像借口 最右边是dc接口
这就是记录仪借口，有三个，一个是电源插口，中间小的（比耳机插口小）是倒车影像借口 最右边是dc接口
这是线与记录仪接口 直接插上去就行

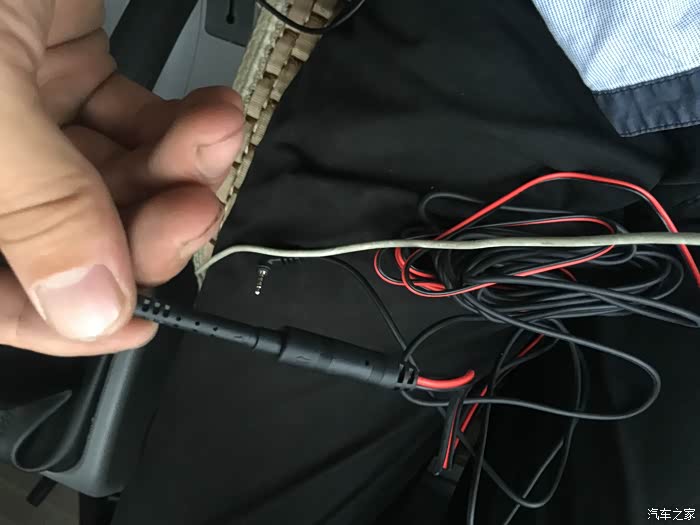

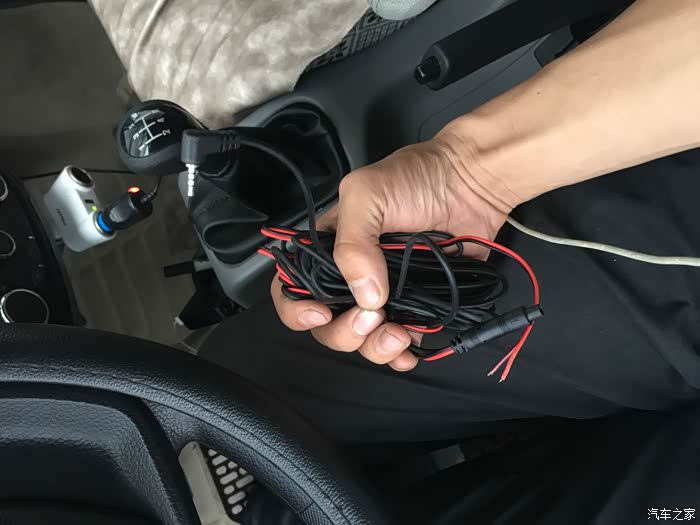

这是购买的线

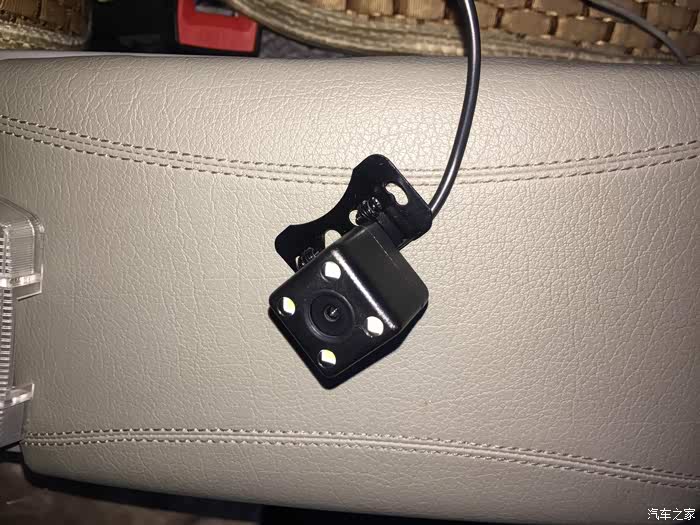

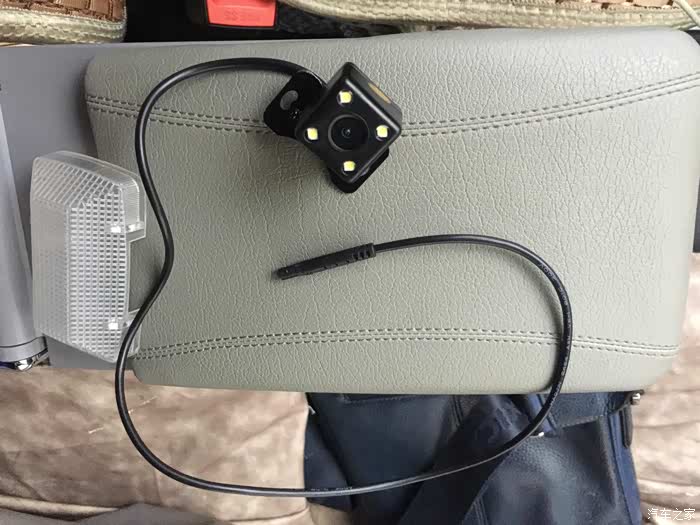

这是摄像头
摄像头完整的

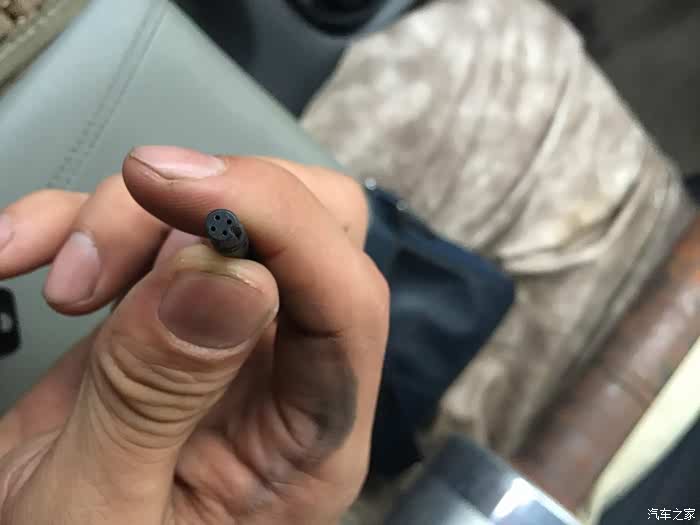

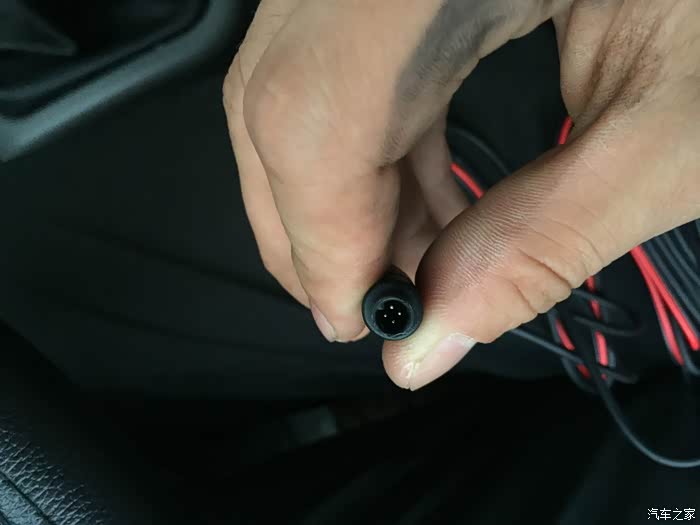

摄像头那端线接口

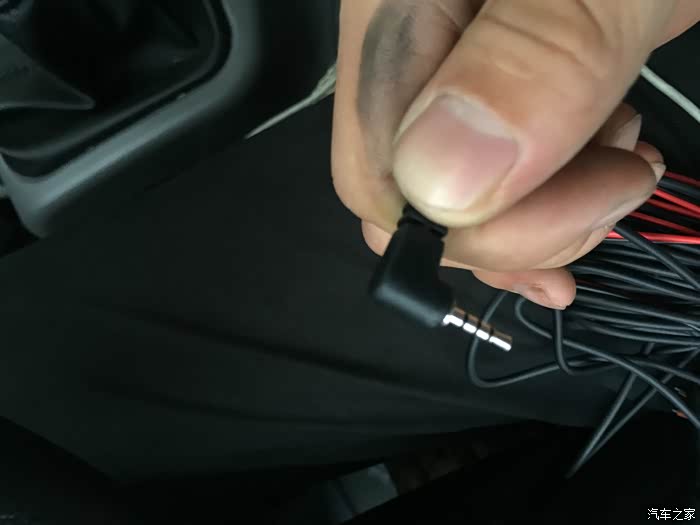

查记录仪线那端接口

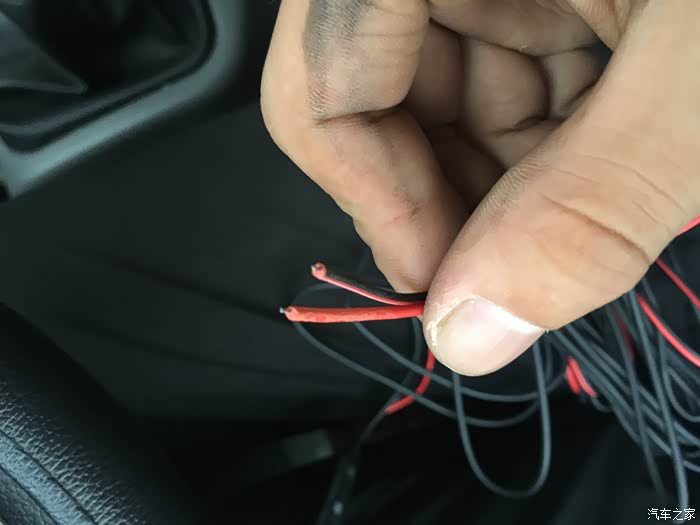

长段线的接倒车灯线
这是线两端接头插好后真正无损

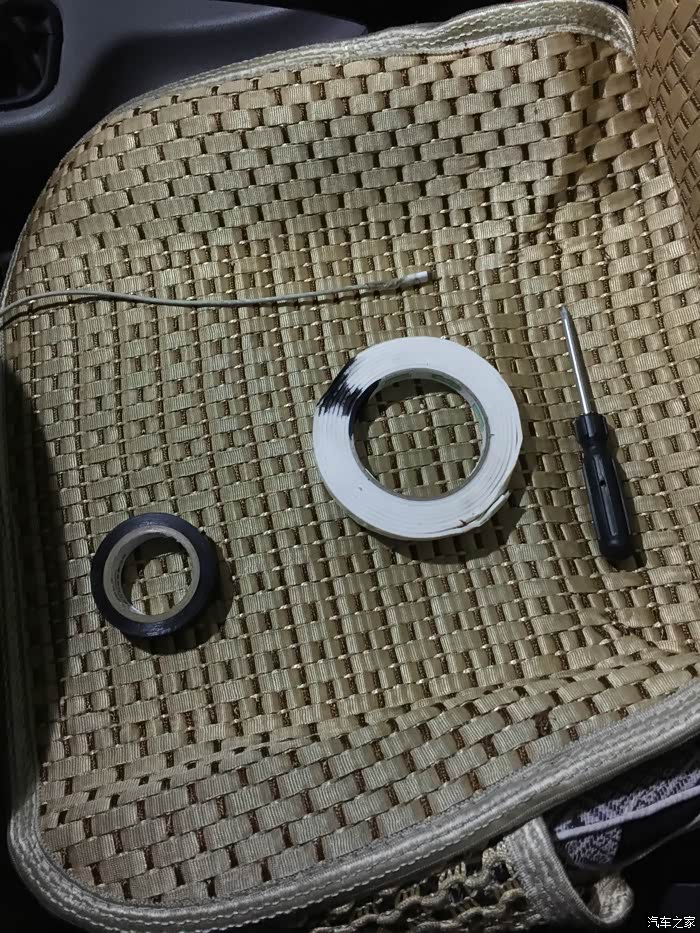

这是作案工具
起子：卸灯螺丝用
泡沫胶：固定线用
黑色胶带：接线用
起子：卸灯螺丝用
泡沫胶：固定线用
黑色胶带：接线用
走线 接口插上记录仪后走遮阳板

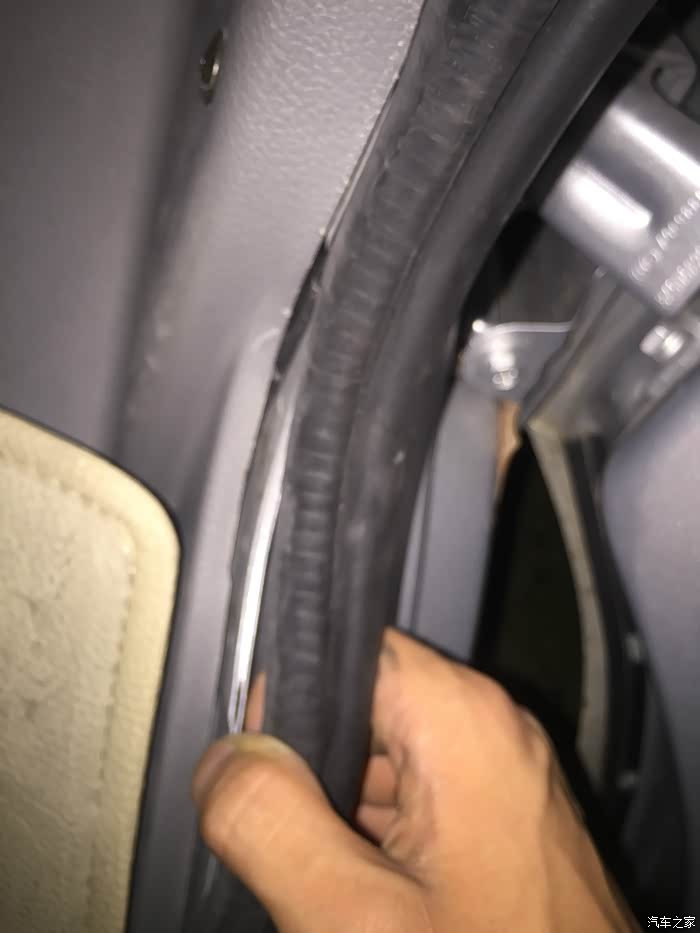

遮阳板过来走副驾驶门胶条里面
塞进胶条里顺着胶条和地板走到后门最后面那个塑料板子哪里

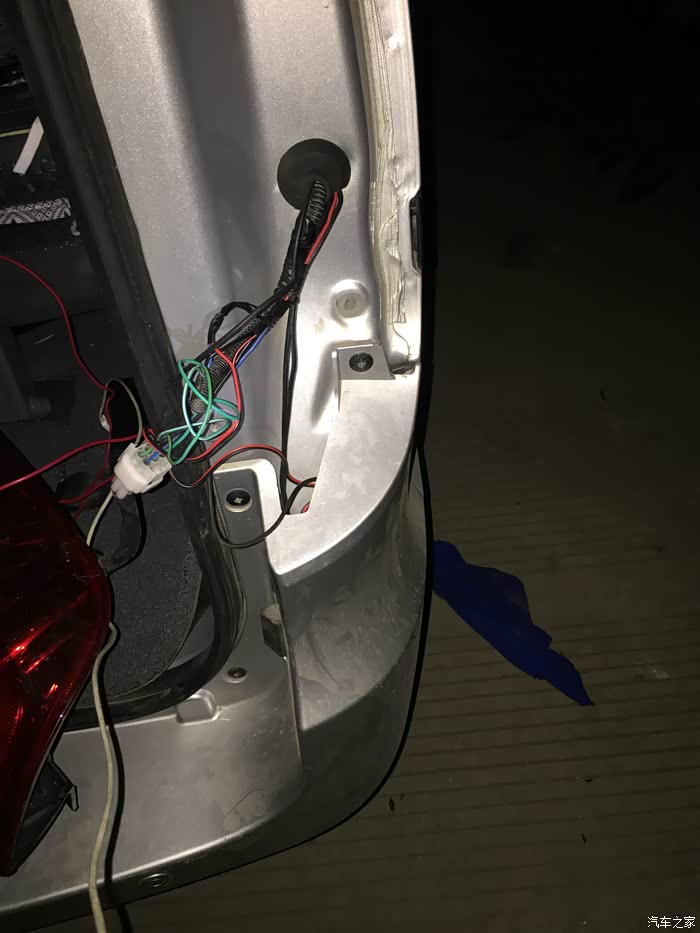

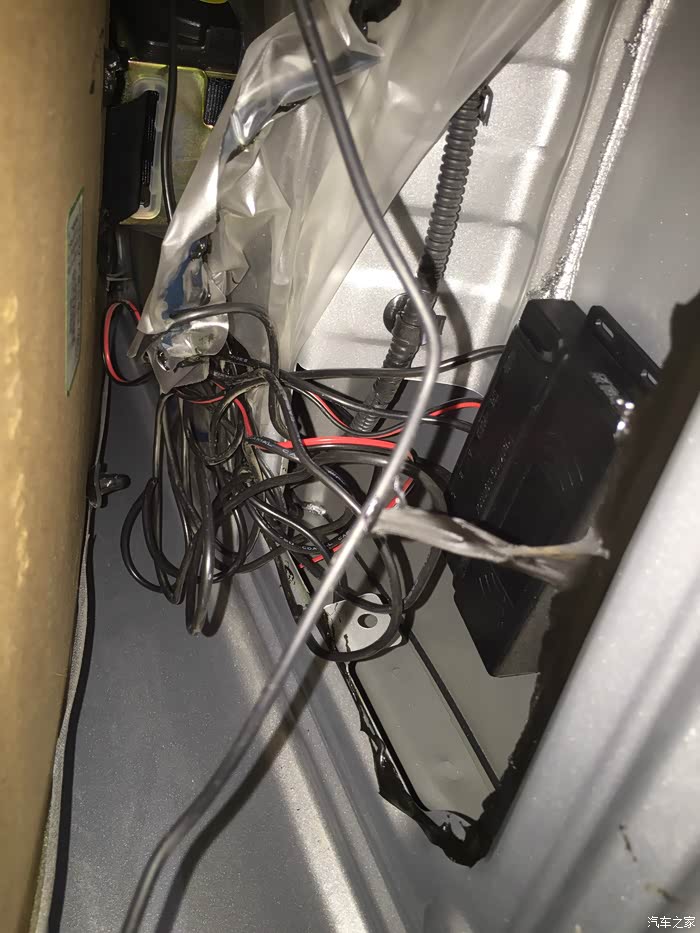

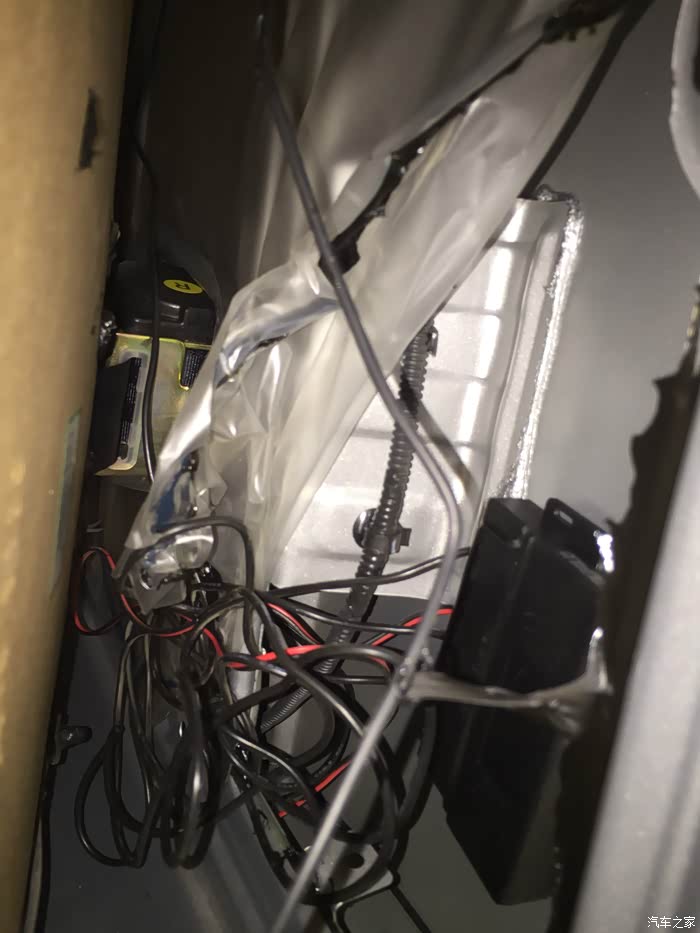

拆开后面塑料壳子版 靠近尾灯的地方就有线
我的是装了倒车雷达，这里固定线了所以一堆线
我的是装了倒车雷达，这里固定线了所以一堆线
拆开后面塑料壳子版 靠近尾灯的地方就有线
我的是装了倒车雷达，这里固定线了所以一堆线
我的是装了倒车雷达，这里固定线了所以一堆线
就是这个洞，手伸进去就能摸到那个洞
用力把这个塑料夹线的拔下来，然后线从中间穿过来，
安上时候可能不好按，用钥匙戳能塞进去的
用力把这个塑料夹线的拔下来，然后线从中间穿过来，
安上时候可能不好按，用钥匙戳能塞进去的

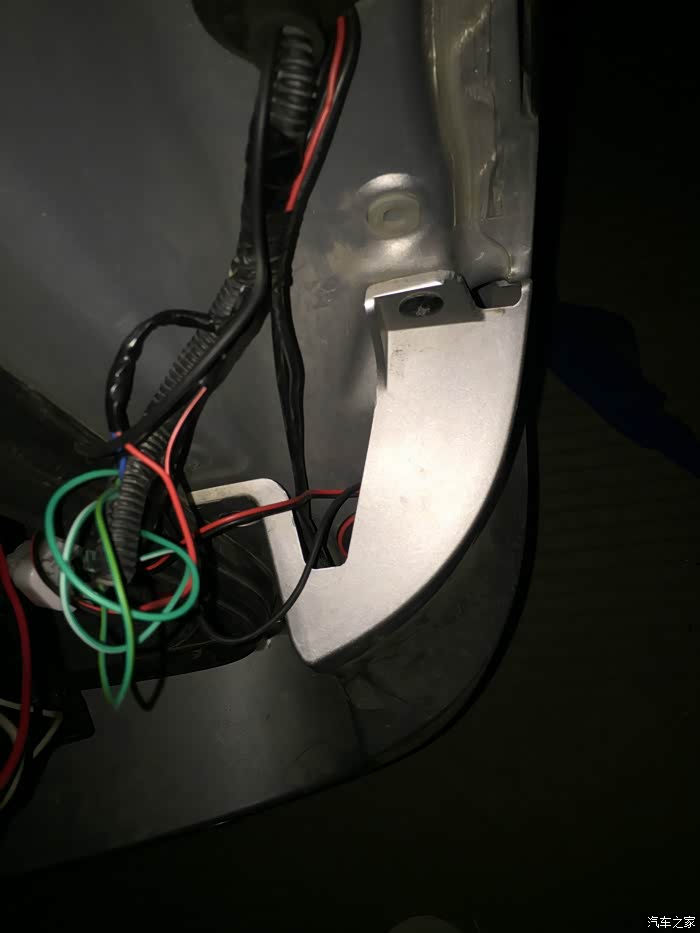

这里是接倒车灯线的
自己看一下线，有一根黑线是必接的
另一根线就要找倒车灯的线另一个跟是什么颜色了 我的是白蓝的
所以接这根
我的接好后从那个洞穿下去
自己看一下线，有一根黑线是必接的
另一根线就要找倒车灯的线另一个跟是什么颜色了 我的是白蓝的
所以接这根
我的接好后从那个洞穿下去
这里吧摄像头调好好固定起来，线从内测走，里面接上
里面的线怕跑，给按上泡沫胶 就不动了

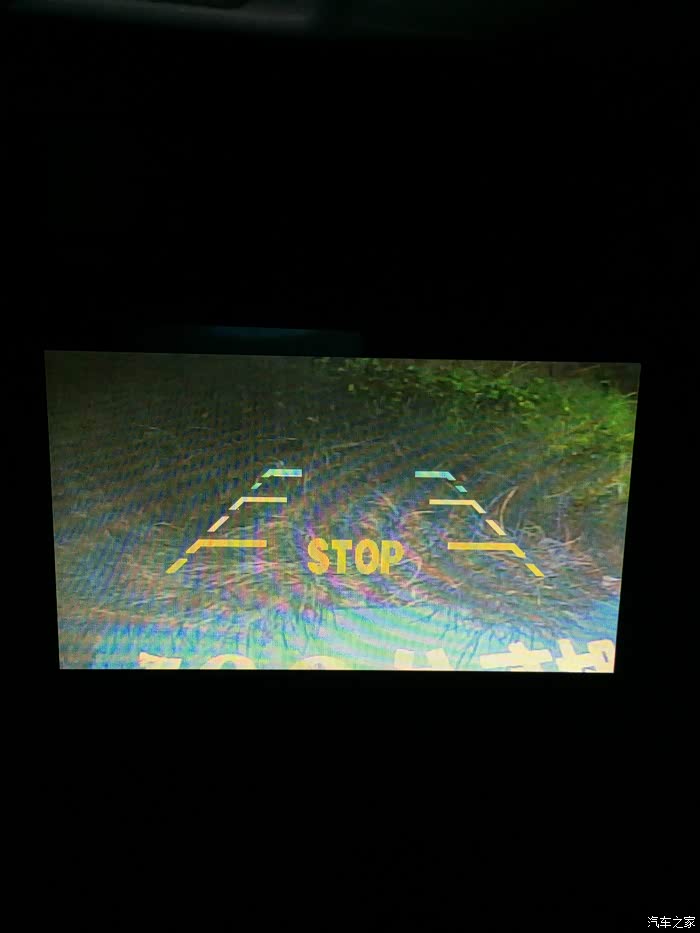

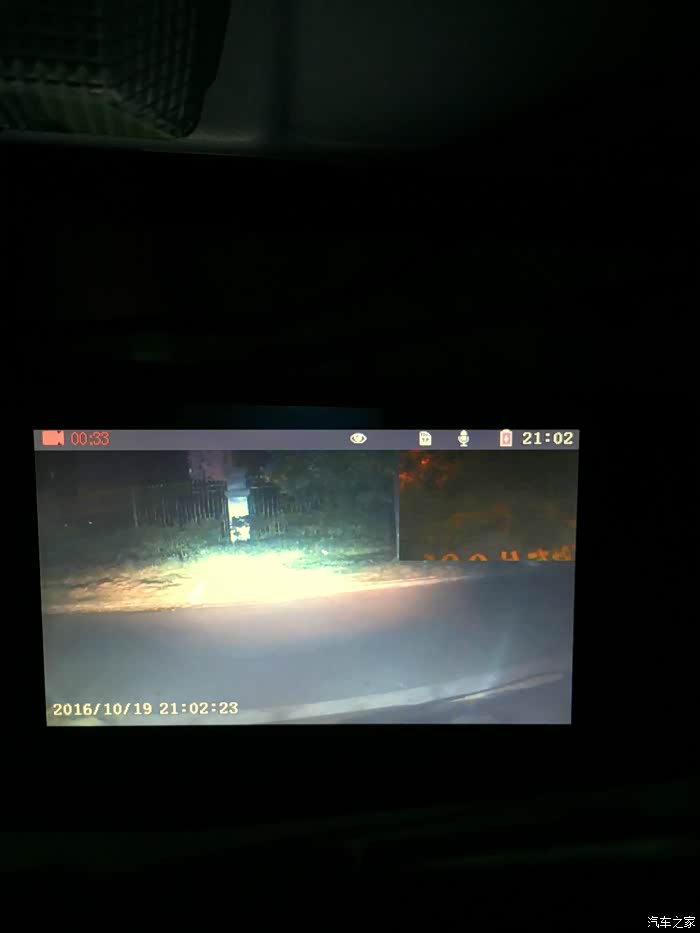

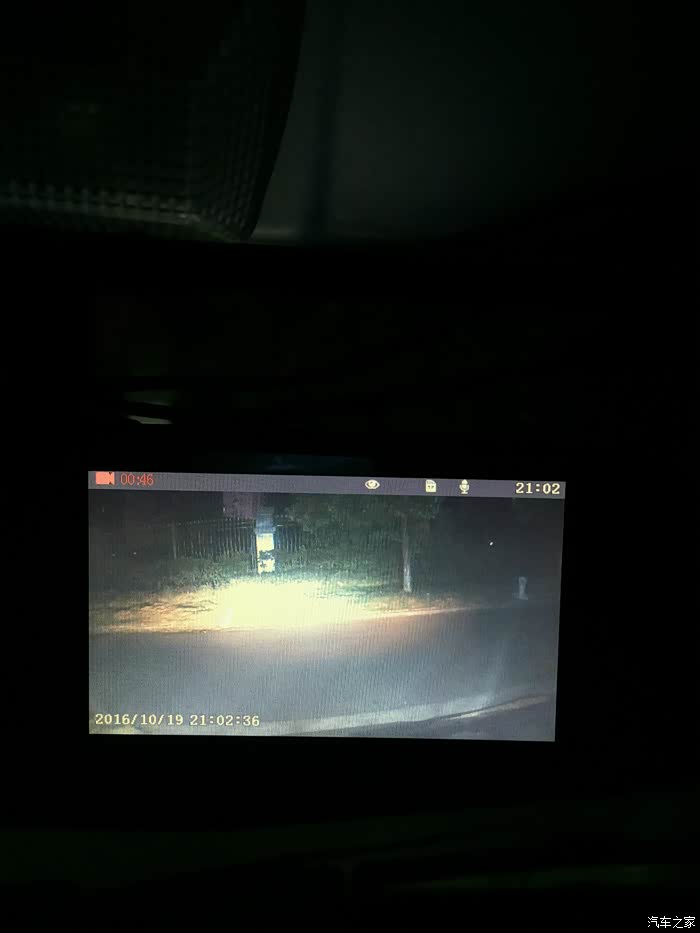

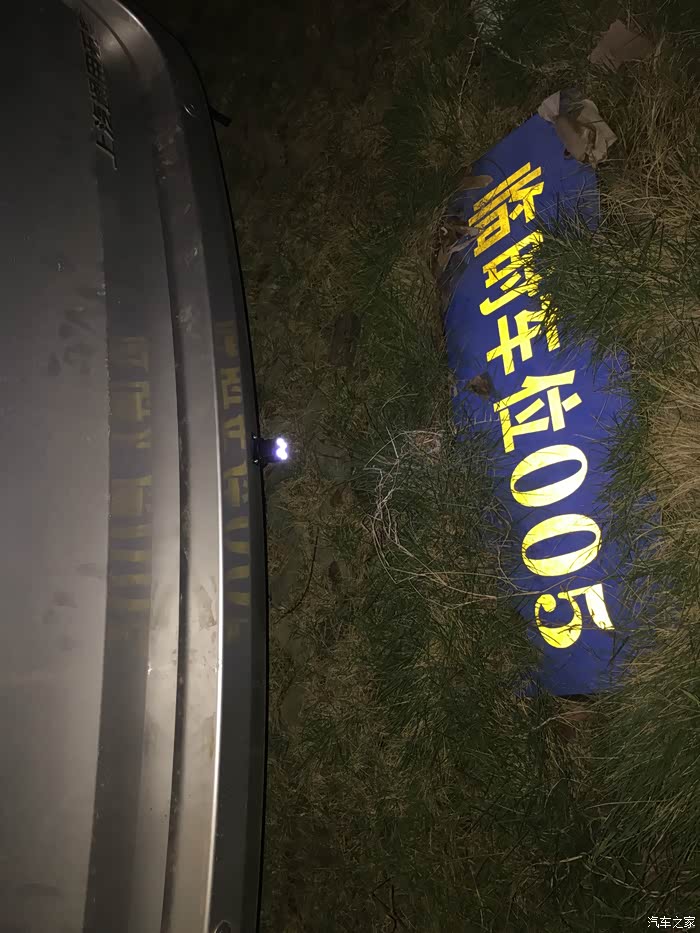

这是倒车时候效果

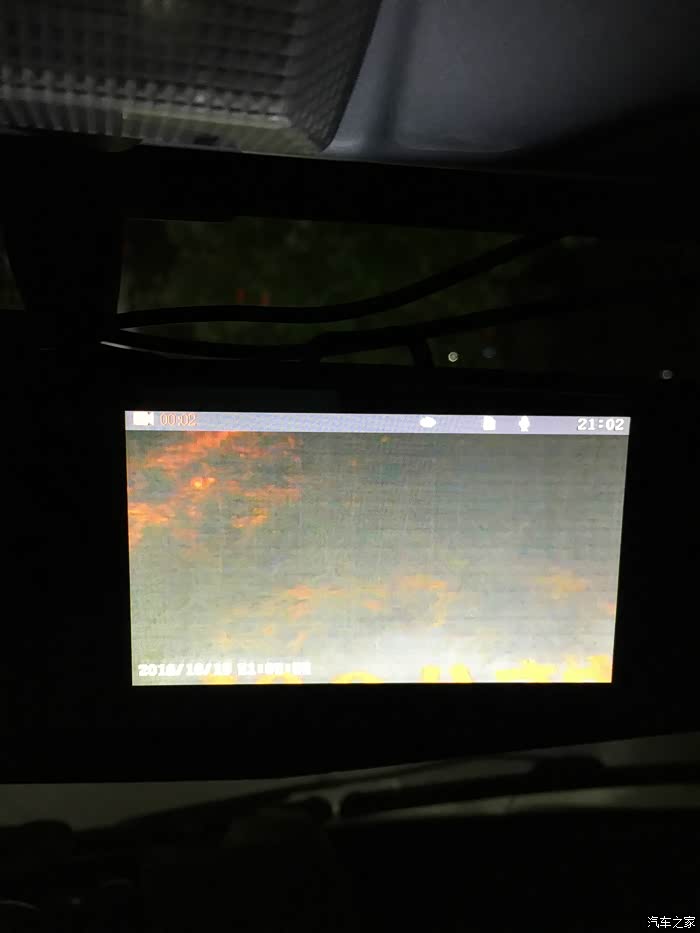

倒车时候效果
倒车效果
行驶时候
第一种模式
主画面前面 右上角后面
第一种模式
主画面前面 右上角后面

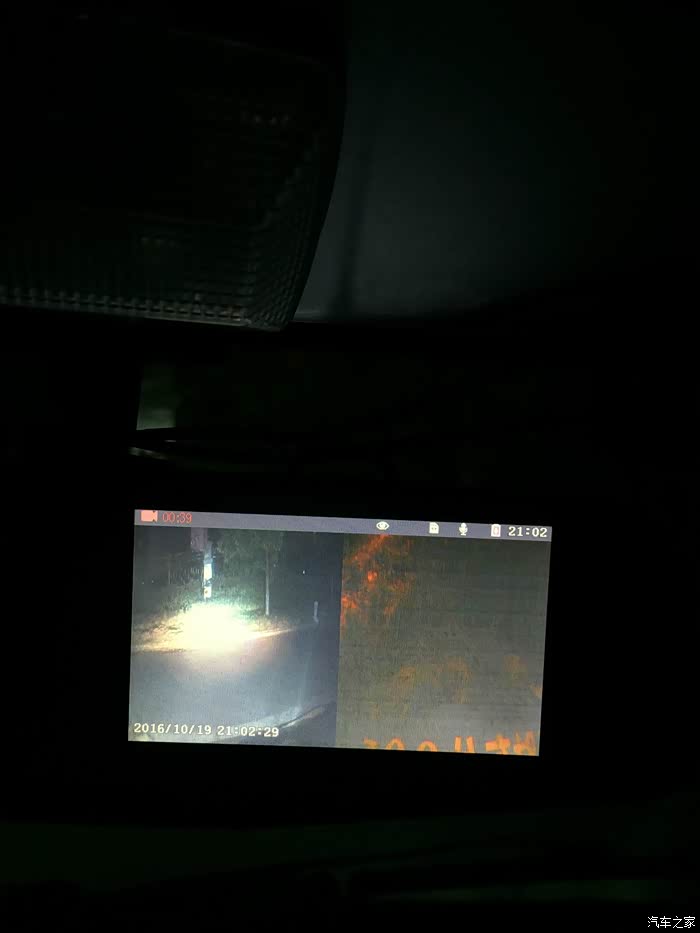

第二种模式
一半前面一半后面
一半前面一半后面
第三种模式 全部前面
第四种模式 全部后面
倒车时候 挂上倒挡直接就转换到后视模式
这是后视镜前面走线

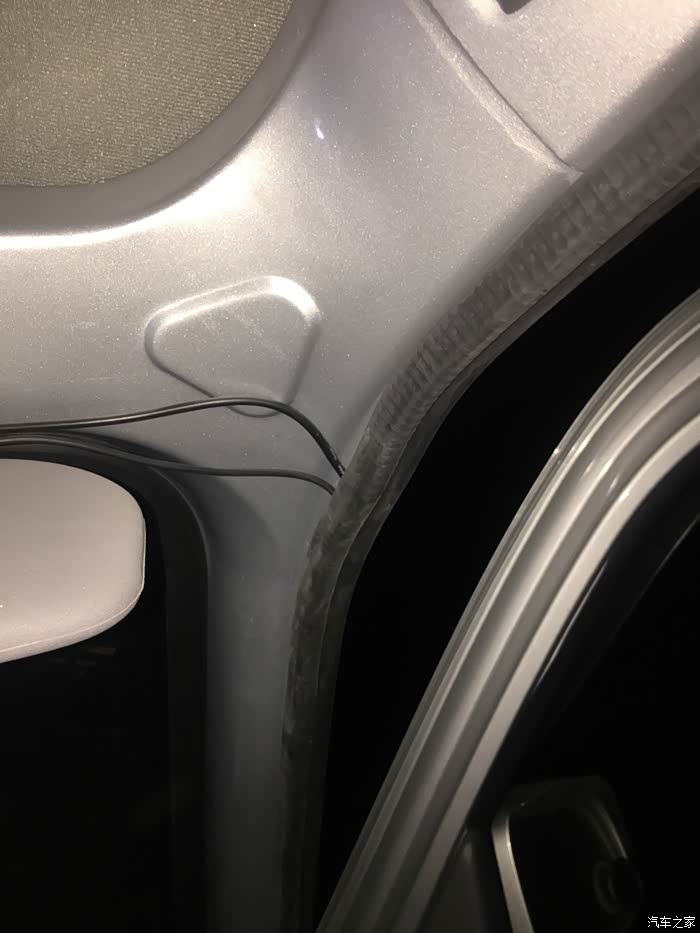

走到尾门出从这里拉出来，别看我为什么是那个颜色，因为我买了车漆修补的刚好没用完就涂这个了 后面还有用

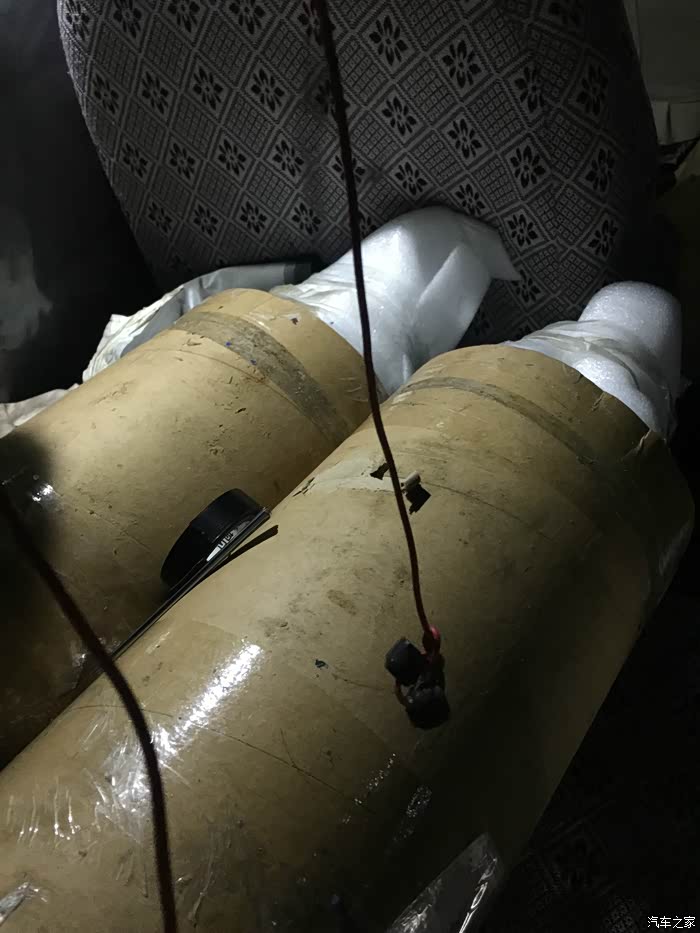

这个是穿线神器，给线头绑一个螺丝头，塞到洞里面，然后门半开着，由于重力作用线往里面伸的同时就下去了。
穿线神器
从后门这个洞穿进去

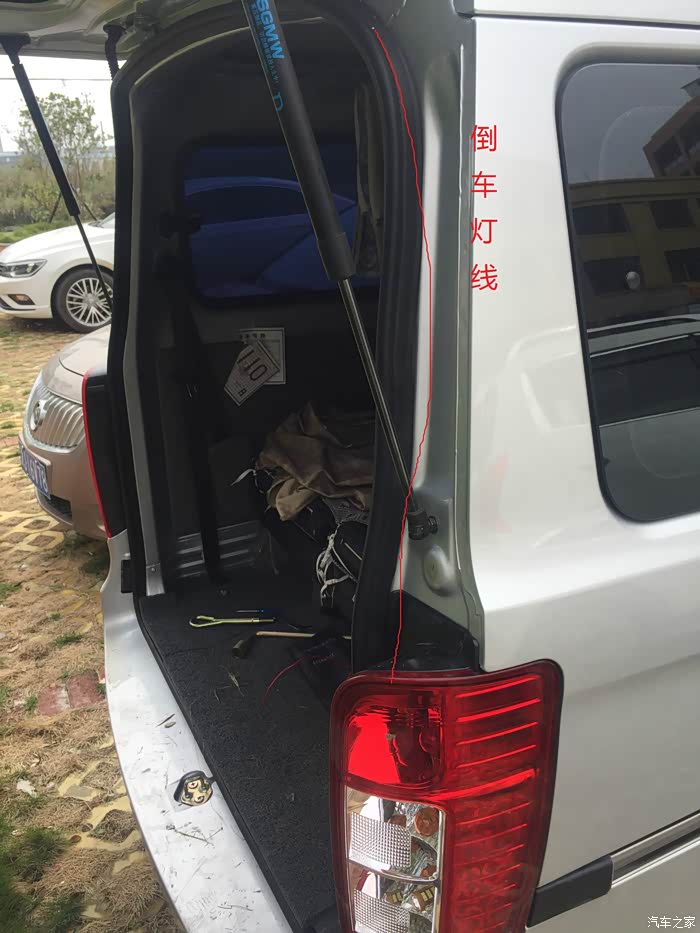

穿线之前要接倒车灯线的，倒车灯线要拆灯的，然后线走那个胶条上去与视频线汇合

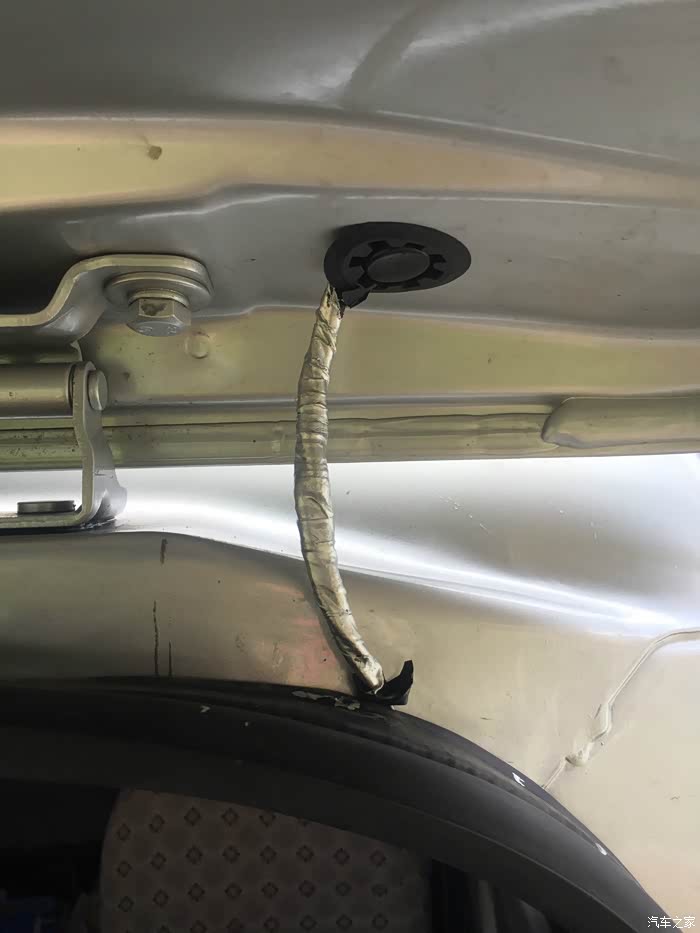

这是走号线我给涂一下颜色伪装一下

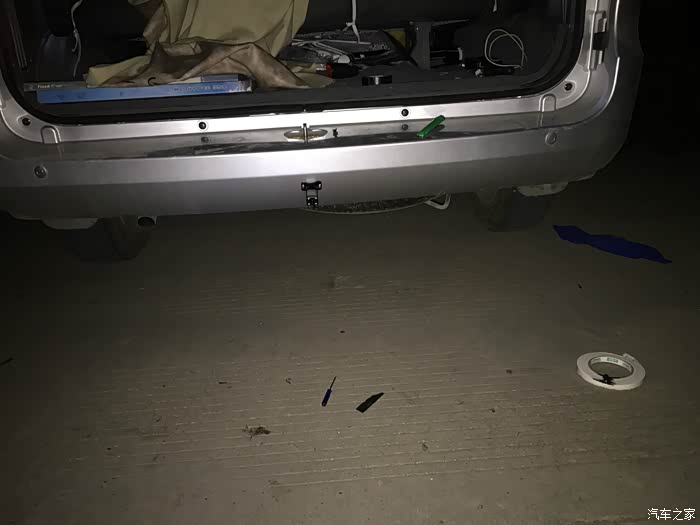

线从尾门牌照灯哪里伸出来。
这里有个小插曲，你想直接伸出来其实不行的，要把门把手上面的那一条卸下来，里面有6个螺丝卸掉，然后摘下来牌照灯才能卸掉，线才能走过去
这里有个小插曲，你想直接伸出来其实不行的，要把门把手上面的那一条卸下来，里面有6个螺丝卸掉，然后摘下来牌照灯才能卸掉，线才能走过去
安装好的摄像头
